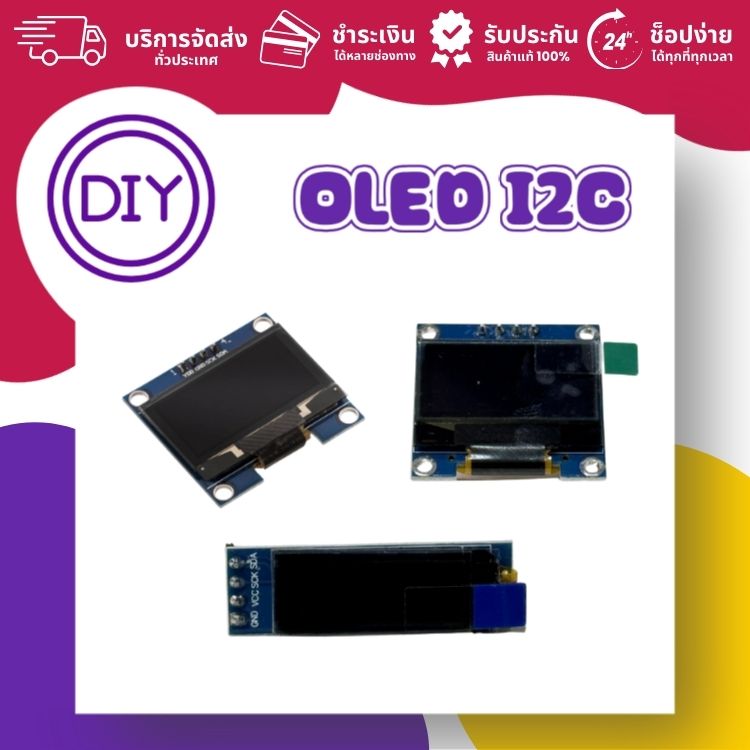

OLED I2C คืออะไร? วิธีใช้งานกับ Arduino

OLED (Organic Light-Emitting Diode) คือเทคโนโลยีจอแสดงผลที่แต่ละพิกเซลสามารถเปล่งแสงได้ด้วยตัวเอง โดยใช้หลอด LED ขนาดเล็กจำนวนมากในการสร้างภาพ ทำให้ไม่ต้องอาศัยไฟส่องสว่างจากด้านหลัง (Backlight) เหมือนจอ LCD ทั่วไป ผลลัพธ์ที่ได้คือภาพที่คมชัด มี Contrast สูง และประหยัดพลังงานกว่า

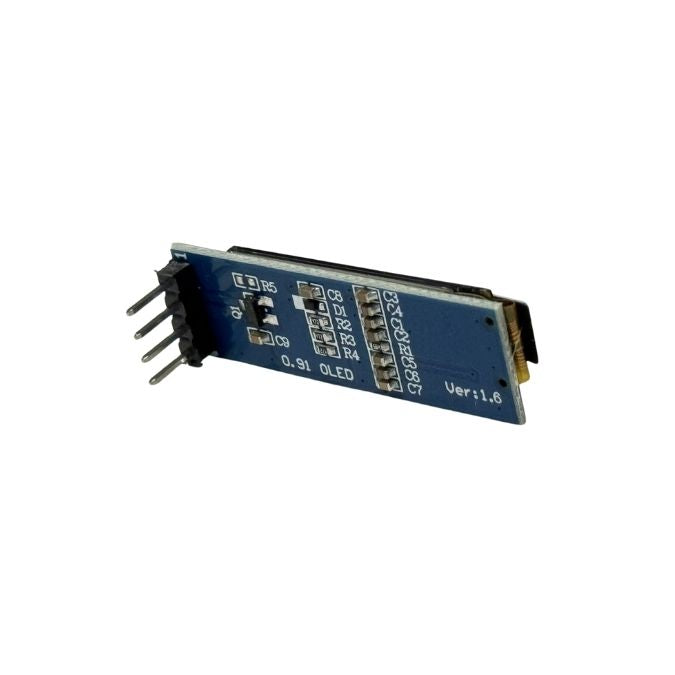

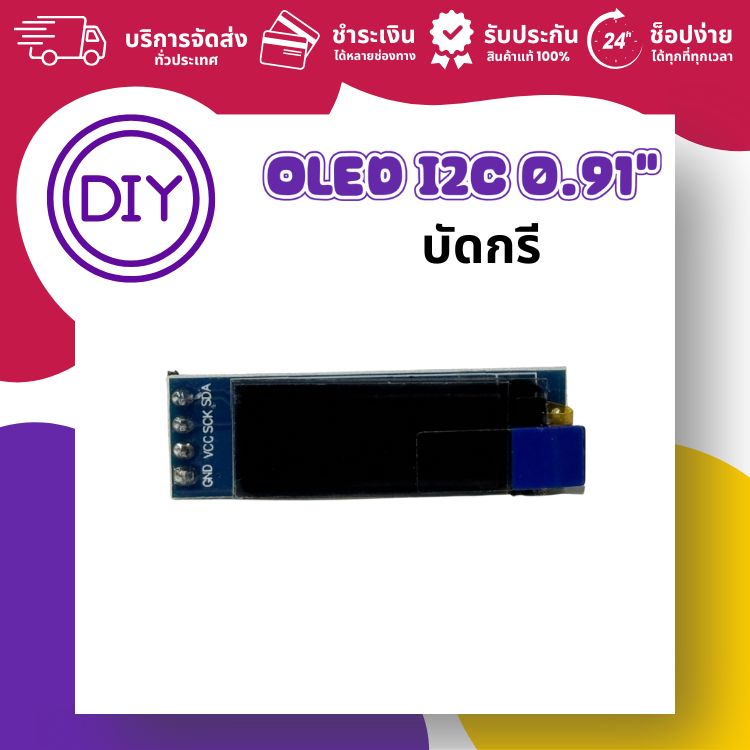

สำหรับงาน DIY กับ Arduino จอ OLED มักจะมาในรูปแบบโมดูลขนาดเล็ก (เช่น 0.96 นิ้ว หรือ 1.3 นิ้ว) และนิยมใช้การสื่อสารแบบ I2C (Inter-Integrated Circuit) ซึ่งใช้สายสัญญาณเพียง 2 เส้น (SDA และ SCL) ทำให้การต่อวงจรนั้นง่ายและประหยัดขาของไมโครคอนโทรลเลอร์อย่างมาก

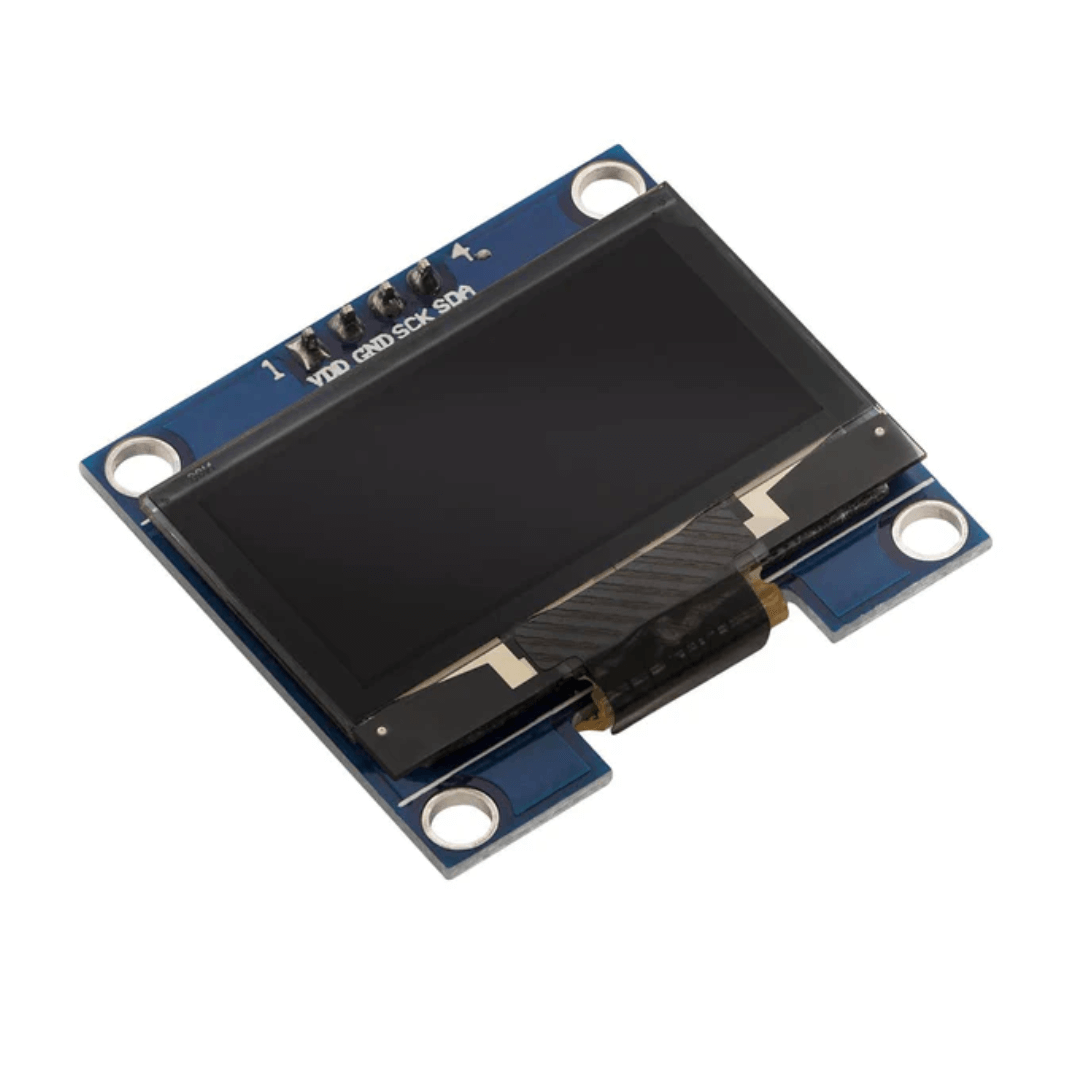

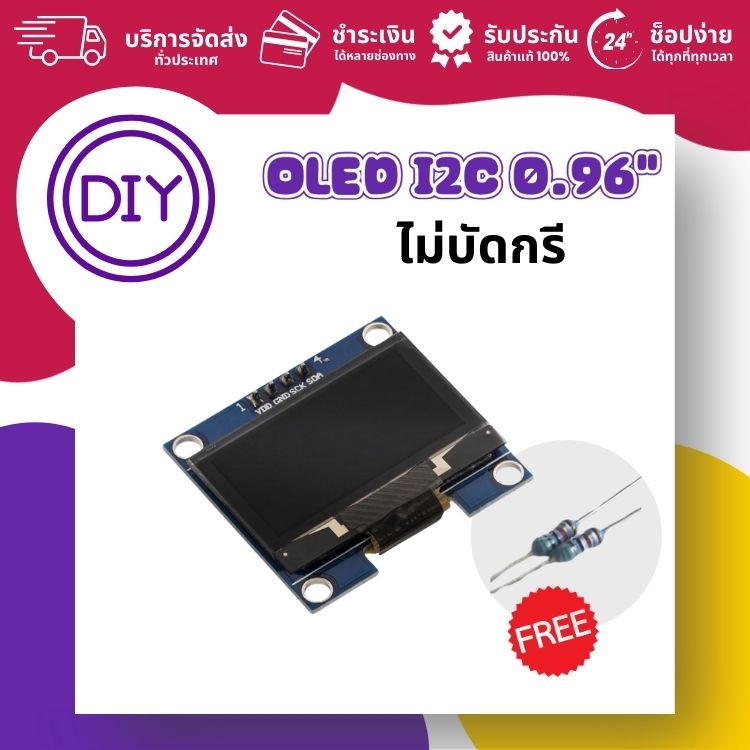

สเปคของ OLED I2C Module (0.96 นิ้ว)

ขนาดจอ	0.96 นิ้ว (หรือ 1.3 นิ้ว)
ความละเอียด	128x64 พิกเซล (หรือ 128x32)
สีที่แสดง	โมโนโครม (ส่วนใหญ่เป็นสีขาว, ฟ้า, หรือเหลือง)
แรงดันไฟเลี้ยง	3.3V – 5V (ใช้กับ Arduino ได้โดยตรง)
โปรโตคอลสื่อสาร	I2C (ขา SDA / SCL)
ชิปควบคุมจอ	SSD1306 (เป็นรุ่นที่นิยมที่สุด)
จำนวนขา	4 ขา: VCC, GND, SDA, SCL
กระแสที่ใช้	น้อยมาก (ประมาณ 20mA)

การใช้งานกับ Arduino

การเริ่มต้นใช้งานจอ OLED กับ Arduino มี 3 ขั้นตอนหลักๆ คือ ติดตั้งไลบรารี, ต่อสาย, และอัปโหลดโค้ด

✅ 1. การติดตั้งไลบรารี (Library Installation)

ก่อนจะเขียนโค้ดได้ เราต้องติดตั้งไลบรารีที่จำเป็นก่อนผ่านโปรแกรม Arduino IDE:

ไปที่เมนู Tools > Manage Libraries...
ในช่องค้นหา พิมพ์ "Adafruit SSD1306" แล้วกด Install
โปรแกรมจะถามให้ติดตั้งไลบรารีที่เกี่ยวข้อง (Dependencies) คือ "Adafruit GFX Library" ให้กด Install all

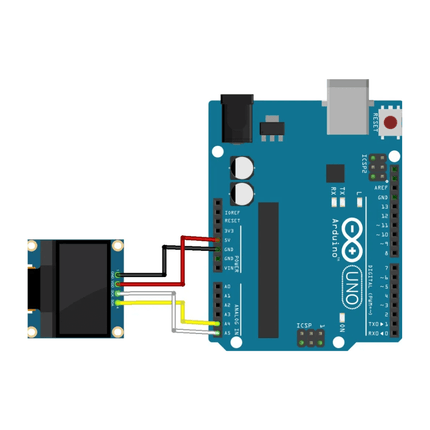

✅ 2. การต่อสาย (กับ Arduino Uno/Nano)

ขาบนจอ OLED	ต่อกับขาบน Arduino
VCC	5V
GND	GND
SDA	A4
SCL	A5

(หมายเหตุ: หากใช้บอร์ดรุ่นอื่น เช่น ESP8266/ESP32 ตำแหน่งของขา SDA/SCL อาจแตกต่างออกไป กรุณาตรวจสอบ Pinout ของบอร์ดนั้นๆ)

✅ 3. ตัวอย่างโค้ดแสดงข้อความ

โค้ดนี้จะแสดงคำว่า "Hello!" บนจอ OLED:

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// กำหนดขนาดจอ
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// สร้าง object ของจอ โดยระบุขนาดและขา I2C
// -1 หมายถึงใช้ขา Reset ของ Hardware
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(9600);

  // เริ่มต้นการทำงานของจอ ที่ I2C address 0x3C
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;); // วนลูปไม่รู้จบหากหาจอไม่เจอ
  }

  // ล้างค่าในหน้าจอ
  display.clearDisplay();

  // ตั้งค่าการแสดงผล
  display.setTextSize(2);             // ขนาดตัวอักษร
  display.setTextColor(SSD1306_WHITE); // สีตัวอักษร
  display.setCursor(0, 10);           // ตำแหน่งเริ่มต้น (x, y)

  // พิมพ์ข้อความลงใน buffer
  display.println("Hello!");

  // แสดงผลจาก buffer ออกมาที่หน้าจอจริง
  display.display();
}

void loop() {
  // ไม่ต้องทำอะไรใน loop เพราะข้อความจะค้างอยู่บนจอ
}

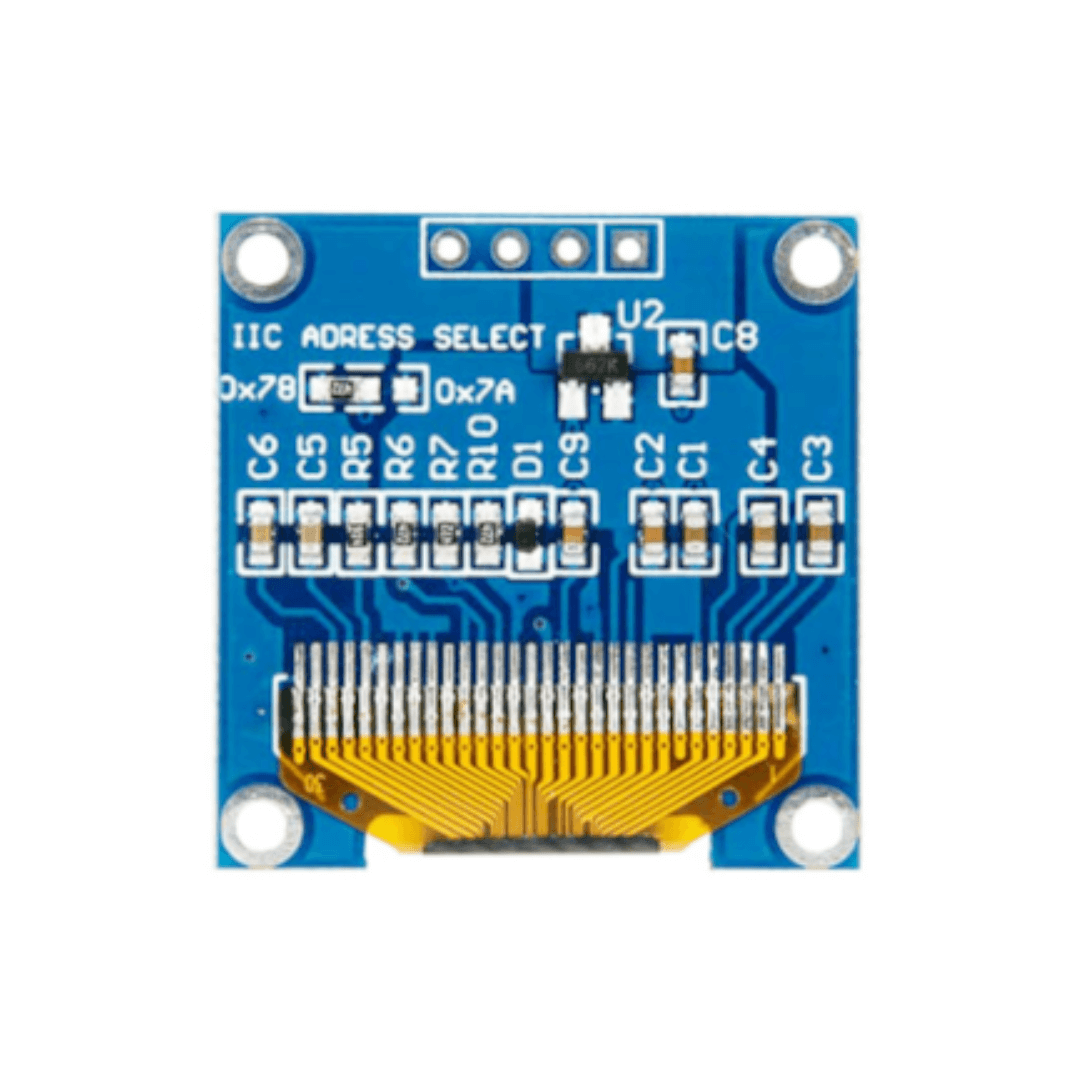

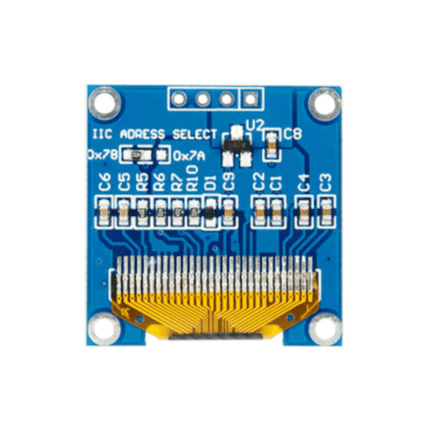

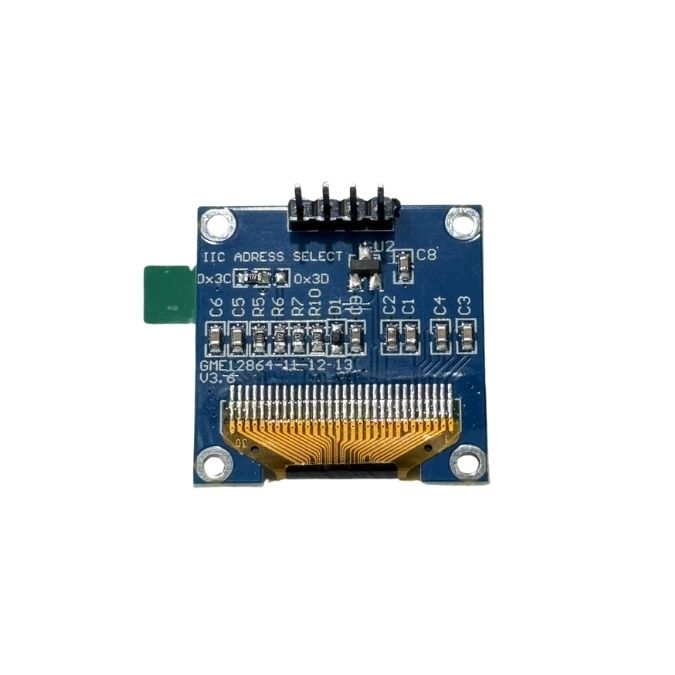

หมายเหตุ: I2C Address ของจอ OLED ส่วนใหญ่คือ 0x3C แต่บางรุ่นอาจเป็น 0x3D หากโค้ดไม่ทำงาน ให้ลองเปลี่ยนค่าในบรรทัด display.begin(...) ดู

การประยุกต์ใช้งาน

แสดงค่าที่อ่านได้จากเซนเซอร์ต่างๆ เช่น อุณหภูมิ, ความชื้น, คุณภาพอากาศ (ค่าฝุ่น PM2.5)
ใช้เป็นหน้าจอสำหรับสร้างเมนู เพื่อควบคุมการทำงานของโปรเจกต์
แสดงสถานะการทำงานของระบบ เช่น สถานะการเชื่อมต่อ Wi-Fi, IP Address, หรือข้อความแจ้งเตือน
สร้างนาฬิกาดิจิทัล, ตัวนับเวลา, หรือสกอร์บอร์ดขนาดเล็ก

ข้อดีของ OLED I2C

ภาพคมชัดมาก: เนื่องจากแต่ละพิกเซลเปล่งแสงเอง ทำให้มี Contrast สูง ตัวหนังสือคมชัดแม้มองในที่มืด
ประหยัดพลังงาน: เพราะไม่ต้องใช้ไฟ Backlight เหมือนจอ LCD พิกเซลสีดำคือการ "ไม่เปล่งแสง" จึงกินไฟน้อยมาก
ใช้สายน้อย: การสื่อสารแบบ I2C ใช้เพียง 2 เส้น (SDA, SCL) ทำให้เหลือขา GPIO ของ Arduino ไปใช้งานกับอุปกรณ์อื่นได้อีกเยอะ
