สินค้าทั้งหมด (All PROODUCTS)

ชุดโครงรถหุ่นยนต์ 2 ล้อ (2WD Mobile Robot Kit) ชุดหุ่นยนต์เคลื่อนที่ราคาประหยัดที่มาพร้อมกับทุกสิ่งที่คุณต้องการในการสร้างหุ่นยนต์คันแรกของคุณ **ยกเว้นชิ้นส่วนอิเล็กทรอนิกส์** ชุดนี้ให้อิสระแก่คุณในการเลือกใช้ไมโครคอนโทรลเลอร์ที่คุณต้องการ ไม่ว่าจะเป็น Arduino, Micro:bit หรือแพลตฟอร์มอื่นๆ ที่คุณชื่นชอบ เหมาะอย่างยิ่งสำหรับนักการศึกษาหรือศูนย์ฝึกอบรมที่ต้องการจัดเวิร์กช็อปหุ่นยนต์เคลื่อนที่สำหรับนักเรียน สิ่งที่คุณต้องซื้อเพิ่มเติม: ไมโครคอนโทรลเลอร์: เช่น Arduino UNO, NodeMCU, หรือ BBC micro:bit โมดูลขับมอเตอร์ (Motor Driver): เช่น L298N เพื่อควบคุมมอเตอร์ เซนเซอร์ต่างๆ: เช่น เซนเซอร์วัดระยะทาง, เซนเซอร์เดินตามเส้น ตามโปรเจกต์ที่ต้องการ อุปกรณ์ในชุด (Packing List) แผ่นโครงรถอะคริลิค (Plexiglass) 1 แผ่น มอเตอร์เกียร์ DC (TT motor) พร้อมล้อ 2 ชุด ล้อประคอง (Castor) 1 อัน รางถ่าน AA 4 ก้อน 1 อัน สวิตช์โยก (Rocker switch) 1 อัน จาน Encoder สีดำ 2 แผ่น ชุดสกรูและอุปกรณ์ยึดต่างๆ ข้อมูลจำเพาะ (Specifications) ประเภท โครงรถหุ่นยนต์เคลื่อนที่ 2 ล้อ + มอเตอร์ ขนาดโครงรถ ประมาณ 215 มม. x 150 มม. เส้นผ่านศูนย์กลางล้อ 67 มม. ความสูงล้อประคอง 34 มม. ข้อมูลจำเพาะของมอเตอร์ (Motor Parameters) อัตราทดเกียร์ 48:1 แรงดันไฟฟ้าที่แนะนำ 5 - 10V DC ความเร็ว (ที่ 7.2V) ประมาณ 0.65 เมตร/วินาที (เมื่อใช้ล้อ 66 มม.) การกินกระแส (ต่อ 1 มอเตอร์) 100mA @ 3V100mA @ 5V120mA @ 6V ระดับเสียง < 65dB สายไฟ บัดกรีมาพร้อมสายสีแดง-ดำ ยาวประมาณ 15 ซม.

อ่าน มากกว่า น้อย

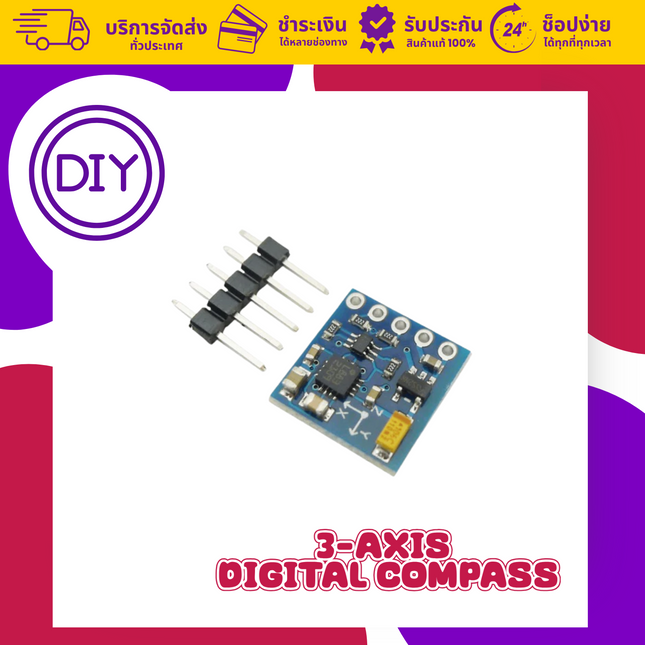

โมดูลเข็มทิศดิจิทัล 3 แกน (3-Axis Digital Compass) เพิ่มความสามารถในการรับรู้ทิศทางให้กับโปรเจกต์ของคุณด้วย โมดูลเข็มทิศดิจิทัล 3 แกน เซ็นเซอร์นี้ทำหน้าที่วัดสนามแม่เหล็กโลกเพื่อระบุทิศทาง (Heading) ได้อย่างแม่นยำ ด้วยการเชื่อมต่อที่ง่ายดายผ่านโปรโตคอล I2C และขนาดที่เล็กกะทัดรัด ทำให้เหมาะสำหรับนำไปใช้ในโปรเจกต์หุ่นยนต์, โดรน, ระบบนำทาง, หรืออุปกรณ์พกพาต่างๆ คุณสมบัติเด่น (Key Features) การวัด 3 แกน (3-Axis): สามารถวัดค่าสนามแม่เหล็กได้ทั้งแกน X, Y, และ Z ทำให้สามารถคำนวณทิศทางได้อย่างถูกต้องแม้บอร์ดจะเอียง เชื่อมต่อง่ายผ่าน I2C: ใช้สายสัญญาณเพียง 2 เส้น (SDA, SCL) ทำให้ประหยัดขาของไมโครคอนโทรลเลอร์ รองรับแรงดันไฟกว้าง: ใช้งานได้กับบอร์ดที่ใช้แรงดันทั้ง 3.3V และ 5V ความละเอียดสูง: มีความละเอียดในการวัดถึง 5 milli-gauss ประหยัดพลังงาน: ใช้กระแสไฟฟ้าในการทำงานน้อยมาก ข้อมูลจำเพาะ (Specifications) อินเทอร์เฟซ I2C แรงดันไฟเลี้ยง (Supply) 3.3V - 5.0V DC ระดับแรงดันลอจิก (Logic Level) 3.3V DC ความละเอียด 5 milli-gauss การใช้กระแสไฟฟ้า ต่ำ (Low current draw) ขนาด 15 x 13 มม. ข้อควรระวังในการใช้งาน ระดับแรงดันลอจิก 3.3V: แม้ว่าโมดูลจะรับไฟเลี้ยง 5V ได้ แต่ขา SDA และ SCL ทำงานที่ระดับ 3.3V หากนำไปใช้กับบอร์ด 5V เช่น Arduino Uno ควรใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) เพื่อป้องกันความเสียหาย การรบกวนจากสนามแม่เหล็ก: ควรติดตั้งเซนเซอร์ให้ห่างจากแหล่งกำเนิดสนามแม่เหล็กอื่นๆ เช่น มอเตอร์, สายไฟที่มีกระแสสูง, หรือวัตถุที่เป็นโลหะขนาดใหญ่ เพราะอาจทำให้ค่าที่วัดได้ผิดเพี้ยน การประยุกต์ใช้งาน (Applications) หุ่นยนต์และรถบังคับ: ใช้ในการนำทางและรักษาทิศทางการเคลื่อนที่ โดรน (Drones): เป็นส่วนสำคัญในระบบควบคุมการทรงตัวและทิศทางการบิน ระบบนำทางสำหรับบุคคล: สร้างอุปกรณ์บอกทิศทางแบบพกพา สถานีตรวจวัดสภาพอากาศ: ใช้วัดทิศทางลมร่วมกับเซ็นเซอร์อื่นๆ โปรเจกต์ Augmented Reality (AR): ใช้ในการระบุทิศทางที่ผู้ใช้กำลังมอง

อ่าน มากกว่า น้อย

📚 Smart Farm เบื้องต้น ด้วย Arduino UNO R3 1. แนวคิดของโปรเจกต์ (Project Concept) ปัจจุบันการทำเกษตรแบบดั้งเดิมอาจมีปัญหาเรื่องการรดน้ำไม่สม่ำเสมอ หรือสิ้นเปลืองเวลาในการเดินทางไปดูแลพืชพรรณด้วยตัวเอง ดังนั้น เราจึงสามารถประยุกต์ใช้เทคโนโลยีง่ายๆ เพื่อสร้าง ระบบรดน้ำอัตโนมัติ (Automatic Watering System) โดยใช้บอร์ด Arduino และเซนเซอร์เข้ามาช่วยได้ หลักการของโปรเจกต์นี้คือ เมื่อเซนเซอร์ตรวจพบว่าดินมีความแห้งถึงระดับที่กำหนด ระบบจะสั่งให้ปั๊มน้ำทำงานเพื่อรดน้ำต้นไม้โดยอัตโนมัติ และจะหยุดเมื่อดินมีความชื้นที่เหมาะสมแล้ว ซึ่งช่วยประหยัดเวลา เพิ่มความสะดวกสบาย และเพิ่มประสิทธิภาพในการดูแลพืชได้อย่างง่ายดาย 2. อุปกรณ์ที่ใช้ในโปรเจกต์ (Required Components) ✅ Arduino UNO R3 พร้อมสาย USB ✅ Soil Moisture Sensor (เซนเซอร์วัดความชื้นในดิน) ✅ ปั๊มน้ำ DC 5V Mini (แบบแช่) ✅ โมดูลรีเลย์ 1 ช่อง (Relay 5V Module) ✅ สายจัมเปอร์ (Jumper Wires) ✅ บอร์ดทดลอง (Breadboard) หรือสายไฟสำหรับเชื่อมต่อ ✅ แหล่งจ่ายไฟเสริม 5V (สำหรับปั๊มน้ำ, ถ้าจำเป็น) ✅ สายยางขนาดเล็ก และภาชนะใส่น้ำ 3. การต่อวงจร (Wiring Diagram) 3.1 การต่อเซนเซอร์และรีเลย์ (ฝั่งควบคุม) อุปกรณ์ ขาบนอุปกรณ์ ต่อกับขาบน Arduino Soil Moisture Sensor VCC 5V GND GND A0 (Analog Out) A0 Relay Module VCC 5V GND GND IN (Input) D7 3.2 การต่อปั๊มน้ำผ่านรีเลย์ (ฝั่งโหลด) ข้อควรระวัง: ปั๊มน้ำ DC ใช้กระแสไฟสูง ไม่ควรต่อไฟ 5V จากบอร์ด Arduino โดยตรง เพราะอาจทำให้บอร์ดเสียหายได้ ควรใช้แหล่งจ่ายไฟ 5V แยกต่างหาก ต่อสาย ขั้วบวก (+) จาก แหล่งจ่ายไฟ 5V แยก เข้าที่ขา COM ของรีเลย์ ต่อสายจากขา NO (Normally Open) ของรีเลย์ เข้าที่ ขั้วบวก (+) ของปั๊มน้ำ ต่อสาย ขั้วลบ (-) ของปั๊มน้ำ เข้าที่ ขั้วลบ (-) ของ แหล่งจ่ายไฟ 5V แยก (สำคัญมาก) ต่อสายจาก GND ของ Arduino ไปยัง ขั้วลบ (-) ของ แหล่งจ่ายไฟ 5V แยก ด้วย เพื่อให้มีกราวด์ร่วมกัน (Common Ground) 4. โค้ดโปรแกรม (Arduino Code) // กำหนดขาที่เชื่อมต่อ const int sensorPin = A0; // ขา Analog สำหรับ Soil Moisture Sensor const int relayPin = 7; // ขา Digital สำหรับควบคุม Relay // กำหนดค่าความชื้น (ปรับค่านี้ตามความเหมาะสม) // ค่านี้คือจุดที่ตัดสินว่าดิน "แห้ง" และควรเริ่มรดน้ำ // ยิ่งค่าสูง -> ดินยิ่งแห้ง // ทดลองหาค่าที่เหมาะสมโดยดูจาก Serial Monitor const int moistureThreshold = 700; void setup() { Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial เพื่อดูค่า pinMode(relayPin, OUTPUT); // กำหนดขา relay เป็น Output // เริ่มต้นโดยสั่งให้ปั๊มหยุดทำงาน (Relay ส่วนใหญ่เป็น Active LOW) digitalWrite(relayPin, HIGH); } void loop() { // อ่านค่าความชื้นจากเซนเซอร์ int moistureValue = analogRead(sensorPin); // แสดงผลค่าความชื้นที่อ่านได้ทาง Serial Monitor Serial.print("Soil Moisture = "); Serial.println(moistureValue); // ตรวจสอบเงื่อนไขเพื่อเปิด-ปิดปั๊มน้ำ if (moistureValue > moistureThreshold) { // ถ้าค่าความชื้นสูงกว่าที่กำหนด (ดินแห้ง) Serial.println("Soil is dry, turning pump ON"); digitalWrite(relayPin, LOW); // สั่งให้ Relay ทำงาน (ปั๊มเปิด) } else { // ถ้าค่าความชื้นต่ำกว่าที่กำหนด (ดินเปียก) Serial.println("Soil is wet, turning pump OFF"); digitalWrite(relayPin, HIGH); // สั่งให้ Relay หยุดทำงาน (ปั๊มปิด) } // หน่วงเวลา 2 วินาทีก่อนที่จะอ่านค่าครั้งต่อไป delay(2000); } 5. หลักการทำงานและวิธีทดสอบ หลักการทำงาน Arduino จะอ่านค่าความชื้นในดินแบบอนาล็อก (0-1023) จากขา A0 ตลอดเวลา โดยค่าที่อ่านได้จะแปรผกผันกับความชื้น (ดินแห้งค่าสูง, ดินเปียกค่าต่ำ) จากนั้นนำค่าที่ได้มาเทียบกับค่า `moistureThreshold` ที่เราตั้งไว้ หากค่าที่อ่านได้สูงกว่า แสดงว่าดินแห้ง Arduino ก็จะส่งสัญญาณ LOW ไปยังรีเลย์ ทำให้รีเลย์ทำงานและจ่ายไฟให้ปั๊มน้ำเริ่มรดน้ำ เมื่อดินชุ่มชื้นขึ้น ค่าที่อ่านได้จะลดลงจนต่ำกว่า `moistureThreshold` ระบบก็จะสั่งให้ปั๊มหยุดทำงาน วนแบบนี้ไปเรื่อยๆ วิธีทดสอบ หาค่า Threshold: อัปโหลดโค้ดลงบอร์ดแล้วเปิด Serial Monitor ขึ้นมา ทดลองนำเซนเซอร์ไปจุ่มในดินที่แห้งสนิท สังเกตค่าที่ได้ จากนั้นนำไปจุ่มในดินที่เปียกชุ่ม สังเกตค่าอีกครั้ง แล้วเลือกค่ากลางๆ หรือค่าที่เหมาะสมมาตั้งเป็น `moistureThreshold` ในโค้ด ทดสอบปั๊ม: ขณะที่เซนเซอร์อยู่ในอากาศ (สถานะแห้ง) ปั๊มน้ำควรจะทำงาน (รีเลย์มีเสียง "คลิก" และไฟติด) เมื่อนำเซนเซอร์ไปจุ่มน้ำ ปั๊มน้ำควรจะหยุดทำงาน ติดตั้งใช้งานจริง: นำเซนเซอร์ไปปักในกระถางต้นไม้ และนำปั๊มน้ำใส่ในภาชนะบรรจุน้ำเพื่อเริ่มใช้งานระบบรดน้ำอัตโนมัติ

อ่าน มากกว่า น้อย

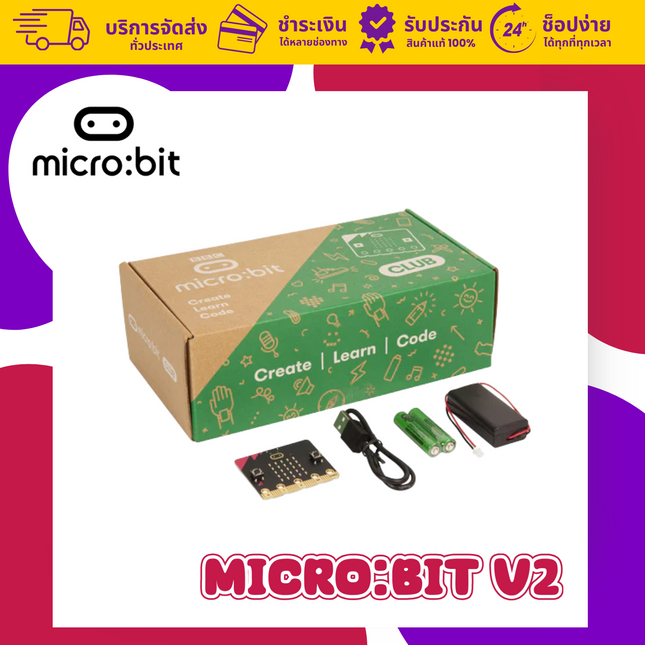

BBC micro:bit V2 CLUB Pack (MEFV22C) คอมพิวเตอร์ขนาดพกพาที่จะแนะนำคุณเข้าสู่โลกของการเขียนโปรแกรมและฮาร์ดแวร์ รายละเอียดสินค้า BBC micro:bit V2 CLUB Pack ประกอบด้วย micro:bit V2 จำนวน 10 ตัว พร้อมอุปกรณ์ครบชุดสำหรับเริ่มต้นเขียนโปรแกรม เป็นคอมพิวเตอร์ขนาดเล็กที่ออกแบบมาเพื่อให้เข้าใจการทำงานร่วมกันระหว่างซอฟต์แวร์และฮาร์ดแวร์ มีจอแสดงผล LED, ปุ่มกด, เซ็นเซอร์, ลำโพง, ไมโครโฟน และฟีเจอร์อื่นๆ อีกมากมาย 🔬 10x BBC micro:bit V2 พร้อมอุปกรณ์ครบชุด คุณสมบัติเด่น 💡 จอแสดงผล LED 5x5 LED สีแดง 25 ดวง พร้อมการควบคุมความสว่าง 255 ระดับ สามารถใช้เป็นเซ็นเซอร์แสงได้ 🔘 ปุ่มกดโปรแกรมได้ 2 ปุ่ม ปุ่มสำหรับผู้ใช้งาน พร้อมเซ็นเซอร์สัมผัสแบบ capacitive touch 🎵 เสียงและไมโครโฟน ลำโพงในตัว และไมโครโฟน MEMS พร้อม LED แสดงสถานะ 📡 Bluetooth 5.1 เชื่อมต่อกับสมาร์ทโฟน แท็บเล็ต และอุปกรณ์อื่นๆ ด้วย Bluetooth Low Energy 🧠 Nordic nRF52833 โปรเซสเซอร์ทรงพลัง พร้อม Flash 512KB และ RAM 128KB 🔌 การเชื่อมต่อ USB 2.0 ผ่าน micro USB และ edge connector ใหม่ที่ง่ายต่อการเชื่อมต่อ เซ็นเซอร์และความสามารถ 🌡️ เซ็นเซอร์ในตัว • เซ็นเซอร์อุณหภูมิ • เซ็นเซอร์การเคลื่อนไหว (Motion sensor) • เซ็นเซอร์แม่เหล็ก (Magnetism) • เซ็นเซอร์แสง (ผ่าน LED matrix) • เซ็นเซอร์เสียง (ผ่านไมโครโฟน) ⚡ ความสามารถพิเศษ • วัดและบันทึกข้อมูลสิ่งแวดล้อม • ทำงานแบบ standalone ด้วยแบตเตอรี่ • I2C bus สำหรับอุปกรณ์เสริม • การเชื่อมต่อด้วยสายไฟนำไฟฟ้า • โปรแกรมได้หลากหลายภาษา ความเข้ากันได้ 🪟 Microsoft Windows 🍎 macOS 📱 iPad & iPhone 🤖 Android ใช้งานได้กับคอมพิวเตอร์, แท็บเล็ต หรือสมาร์ทโฟนในการเขียนและส่งโค้ดไปยัง micro:bit ในชุด CLUB Pack ประกอบด้วย 📦 อุปกรณ์หลัก • BBC micro:bit V2 จำนวน 10 ตัว • แบตเตอรี่แพ็คสำหรับแต่ละตัว • สาย micro USB 🎯 เหมาะสำหรับ • ห้องเรียนและโรงเรียน • ชมรมเทคโนโลยี • การเรียนรู้แบบกลุ่ม • โครงการ STEM Education เริ่มต้นการเรียนรู้เทคโนโลยีด้วย BBC micro:bit V2 CLUB Pack ทำให้การเรียนรู้คอมพิวเตอร์เป็นเรื่องสนุกและเข้าใจง่าย

อ่าน มากกว่า น้อย

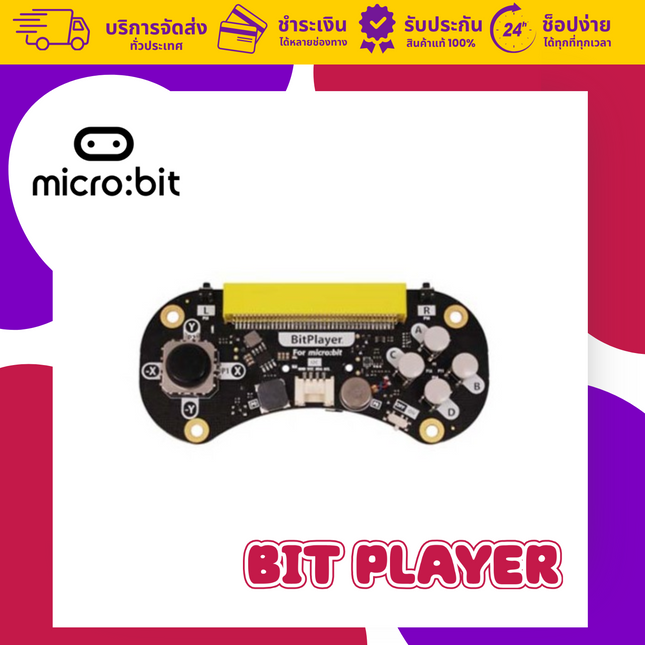

BitPlayer: เปลี่ยน micro:bit ให้เป็นเครื่องเล่นเกมพกพา BitPlayer คืออุปกรณ์ที่จะสร้างแรงบันดาลใจและความตื่นเต้นให้กับการสร้างสรรค์โปรเจกต์แบบพกพาของคุณ เช่น เปียโนขนาดเล็ก หรือเครื่องคิดเลขอัจฉริยะ ด้วยการออกแบบที่เน้นความสะดวกในการพกพาและใช้งาน BitPlayer จึงเลือกใช้จอยสติ๊ก 2 แกน แทนการใช้ปุ่มจำนวนมากเหมือนคอนโทรลเลอร์เกมทั่วไป พร้อมเสริมด้วยปุ่มที่สามารถตั้งโปรแกรมได้อีก 6 ปุ่ม (L, R, A, B, C, D) เพื่อการควบคุมที่ยืดหยุ่น คุณสมบัติเด่นบน BitPlayer ควบคุมได้อย่างใจนึก มาพร้อมจอยสติ๊ก 2 แกน และปุ่มกดที่ตั้งโปรแกรมได้ 6 ปุ่ม (L, R, A, B, C, D) สำหรับการควบคุมที่หลากหลาย สร้างประสบการณ์ Interactive มี Buzzer สำหรับสร้างเสียง และมอเตอร์สั่น (Vibration Motor) ในตัว เพื่อให้การเล่นเกมและการโต้ตอบมีชีวิตชีวายิ่งขึ้น พกพาสะดวก ทำงานด้วยแบตเตอรี่ AAA เพียง 2 ก้อน ทำให้คุณสามารถสนุกกับโปรเจกต์ DIY ได้ทุกที่ทุกเวลา ขยายความสามารถได้ มีพอร์ต Grove I2C สำหรับเชื่อมต่อกับเซนเซอร์และโมดูลอื่นๆ เพิ่มเติมได้อย่างง่ายดาย การเชื่อมต่อไร้สาย BitPlayer ใช้ประโยชน์จากความสามารถด้าน Bluetooth ของบอร์ด micro:bit ในการสื่อสารแบบไร้สาย ทำให้สามารถโต้ตอบกับอุปกรณ์อื่นได้ในระยะประมาณ 10 เมตร เคล็ดลับสำหรับโปรเจกต์รถบังคับ หากคุณต้องการสร้างโปรเจกต์รถบังคับไร้สาย เราขอแนะนำให้คุณเตรียม **รถหุ่นยนต์สำหรับ micro:bit เช่น Cutebot** ไว้ด้วย เพื่อให้สามารถนำ BitPlayer ไปใช้เป็นรีโมทคอนโทรลได้อย่างสมบูรณ์แบบ

อ่าน มากกว่า น้อย

Breadboard 400 รู: บอร์ดทดลองขนาดกะทัดรัดสำหรับทุกโปรเจกต์ Breadboard (เบรดบอร์ด) 400 รู คือแผ่นสำหรับทดลองวงจรอิเล็กทรอนิกส์แบบไม่ต้องบัดกรี (Solderless) ที่มีขนาดกะทัดรัด เหมาะสำหรับผู้เริ่มต้นและโปรเจกต์ที่ไม่ซับซ้อนมาก เช่น วงจรไฟกระพริบ, การอ่านค่าเซนเซอร์พื้นฐาน, หรือการควบคุม LED ด้วยปุ่มกด สามารถใช้สร้างวงจรต้นแบบ (Prototype) ได้อย่างรวดเร็วและสะดวกสบาย ข้อมูลจำเพาะ (Specifications) จำนวนรูทั้งหมด 400 รู พื้นที่จ่ายไฟ (Power Rail) 2 แถวคู่ (บน-ล่าง), รวม 100 รู พื้นที่อุปกรณ์ (Terminal Strip) 300 รู ขนาดโดยประมาณ 8.2 x 5.5 ซม. วัสดุ พลาสติก ABS พร้อมเทปกาวด้านล่างสำหรับยึดติด คุณสมบัติพิเศษ มีรอยต่อด้านข้างสำหรับเชื่อมกับ Breadboard ชิ้นอื่นเพื่อขยายพื้นที่ การใช้งานกับ Raspberry Pi และ Arduino ต่อกับ Arduino ได้โดยตรง: บอร์ด Arduino ส่วนใหญ่ (เช่น UNO, Nano) มีขาแบบ Male Pin ที่สามารถใช้สาย Jumper แบบผู้-ผู้ (Male-to-Male) เชื่อมต่อมายัง Breadboard ได้ทันที ทำให้สะดวกอย่างยิ่ง ต่อกับ Raspberry Pi ผ่าน GPIO: สามารถเชื่อมต่อได้โดยใช้สาย Jumper แบบผู้-เมีย (Male-to-Female) หรือใช้อุปกรณ์เสริมอย่าง T-Cobbler และสายแพ GPIO 40 pin เพื่อจำลองขา GPIO ทั้งหมดมาไว้บน Breadboard ทำให้ต่อวงจรได้ง่ายและเป็นระเบียบ ตัวอย่างโปรเจกต์ที่เหมาะสม โปรเจกต์ อุปกรณ์หลักที่ใช้ วงจรไฟกระพริบ LED + ตัวต้านทาน เซนเซอร์วัดอุณหภูมิและความชื้น DHT11 / DHT22 + จอ OLED สวิตช์ควบคุมอุปกรณ์ ปุ่มกด (Push Button) + โมดูลรีเลย์ 5V ระบบแจ้งเตือนความชื้นในดิน Soil Moisture Sensor + Buzzer Smart Farm (เบื้องต้น) ใช้ร่วมกับ ESP32/ESP8266 เพื่อควบคุมผ่าน Wi-Fi ข้อดีของ Breadboard 400 รู ขนาดกะทัดรัด: ไม่เปลืองพื้นที่ เหมาะกับโต๊ะทำงานที่มีจำกัดและโปรเจกต์ขนาดเล็กถึงกลาง ไม่ต้องบัดกรี: สามารถแก้ไข, ปรับเปลี่ยน, หรือรื้อวงจรได้อย่างง่ายดายและรวดเร็ว เข้ากันได้ดี: ใช้งานได้กับไมโครคอนโทรลเลอร์ยอดนิยมทุกตระกูล ราคาถูก: เป็นอุปกรณ์พื้นฐานที่มีราคาไม่แพงและสามารถนำกลับมาใช้ใหม่ได้เรื่อยๆ 📌 หมายเหตุ: หากโปรเจกต์ของคุณมีขนาดใหญ่และต้องใช้อุปกรณ์จำนวนมาก เช่น เซนเซอร์หลายตัว, โมดูลรีเลย์หลายช่อง, จอแสดงผล, และปุ่มกดหลายปุ่ม การเลือกใช้ Breadboard ขนาด 830 รู หรือนำขนาด 400 รูมาต่อกัน 2 แผ่น อาจเป็นทางเลือกที่เหมาะสมกว่า

อ่าน มากกว่า น้อย

Breadboard 830 รู คืออะไร และใช้งานอย่างไร Breadboard (เบรดบอร์ด) หรือที่เรียกกันว่า "บอร์ดทดลอง" คืออุปกรณ์พื้นฐานที่สำคัญที่สุดสำหรับนักประดิษฐ์และผู้ที่ชื่นชอบงานอิเล็กทรอนิกส์ ทำหน้าที่เป็นแผงวงจรชั่วคราวที่เราสามารถเสียบอุปกรณ์ต่างๆ เช่น ตัวต้านทาน, LED, IC, เซนเซอร์ หรือเชื่อมต่อสายไฟเข้าด้วยกันได้อย่างง่ายดาย **โดยไม่จำเป็นต้องบัดกรี** ทำให้สามารถปรับเปลี่ยนและแก้ไขวงจรได้อย่างรวดเร็ว สำหรับรุ่น 830 รู เป็นเบรดบอร์ดขนาดกลางถึงใหญ่ที่ได้รับความนิยมสูง มีพื้นที่เพียงพอสำหรับโปรเจกต์ที่ซับซ้อนขึ้น ซึ่งต้องใช้อุปกรณ์และสายไฟจำนวนมาก เหมาะสำหรับใช้งานร่วมกับไมโครคอนโทรลเลอร์อย่าง Arduino, ESP32, NodeMCU หรือแม้กระทั่ง Raspberry Pi โครงสร้างของ Breadboard 830 รู แผงจ่ายไฟ (Power Rails) โดยทั่วไปจะอยู่บริเวณขอบบนและขอบล่างของบอร์ด มีสัญลักษณ์เส้นสีแดง (+) และสีน้ำเงิน/ดำ (-) กำกับไว้ รูทั้งหมดในแนวนอนของแต่ละเส้นจะเชื่อมต่อถึงกัน เหมาะสำหรับใช้เป็นจุดจ่ายไฟหลักของวงจร เช่น ต่อไฟ 5V หรือ 3.3V เข้ากับแถบสีแดง (+) และต่อกราวด์ (GND) เข้ากับแถบสีน้ำเงิน (-) พื้นที่เชื่อมต่ออุปกรณ์ (Terminal Strips) เป็นพื้นที่ส่วนใหญ่ตรงกลางของบอร์ด การเชื่อมต่อของรูในส่วนนี้จะแตกต่างจากแผงจ่ายไฟ โดยรูจำนวน 5 รูในแนวตั้งของแต่ละคอลัมน์จะเชื่อมต่อถึงกัน ใช้สำหรับเสียบขาของอุปกรณ์ต่างๆ เช่น ขาของ LED, ตัวต้านทาน, ขาเซนเซอร์ หรือ IC เพื่อให้เชื่อมต่อกันในวงจรตามที่เราออกแบบ ข้อมูลจำเพาะ (Specifications) จำนวนรูทั้งหมด 830 รู พื้นที่จ่ายไฟ (Power Rail) 2 แถวคู่ (บน-ล่าง), รวม 200 รู พื้นที่อุปกรณ์ (Terminal Strip) 630 รู ขนาดโดยประมาณ 16.5 x 5.5 ซม. แรงดันไฟฟ้าที่รองรับ โดยทั่วไปแนะนำไม่เกิน 5V (เหมาะสำหรับ Arduino/Raspberry Pi) กระแสไฟฟ้าที่รองรับ ประมาณ 300 - 500 mA ต่อหนึ่งแถวเชื่อมต่อ คุณสมบัติพิเศษ ด้านล่างมีเทปกาวสองหน้าสำหรับยึดติดกับฐานหรือชิ้นงาน มีรอยต่อด้านข้างสำหรับเชื่อมต่อกับเบรดบอร์ดชิ้นอื่นเพื่อขยายพื้นที่ การใช้งานร่วมกับ Raspberry Pi แม้ว่าบอร์ด Raspberry Pi จะไม่มีขาที่เสียบลงบน Breadboard ได้โดยตรงเหมือน Arduino แต่เราสามารถเชื่อมต่อได้อย่างง่ายดายผ่าน 2 วิธีหลัก: สาย Jumper (Male-to-Female): ใช้สายจัมเปอร์หัวผู้-เมีย เสียบจากขา GPIO บน Raspberry Pi มายังรูบน Breadboard โดยตรง T-Cobbler และสายแพ GPIO: เป็นวิธีที่นิยมและสะดวกที่สุด โดยใช้ T-Cobbler เสียบลงบน Breadboard ซึ่งจะจำลองขา GPIO ทั้งหมดของ Raspberry Pi มาไว้บนบอร์ด ทำให้ต่อวงจรได้ง่ายและเป็นระเบียบ ตัวอย่างการใช้งาน Breadboard 830 รู เหมาะสำหรับโปรเจกต์ที่หลากหลาย เช่น: วงจรควบคุม LED และปุ่มกดพื้นฐาน เชื่อมต่อและอ่านค่าจากเซนเซอร์ต่างๆ (เช่น เซนเซอร์อุณหภูมิ DHT11, เซนเซอร์แก๊ส MQ-2, เซนเซอร์วัดความชื้นในดิน) ทดลองวงจรขับมอเตอร์ด้วย IC Driver สร้างโปรเจกต์ IoT, Smart Farm, หรือระบบเตือนภัยต้นแบบก่อนนำไปทำแผ่นวงจรพิมพ์ (PCB) จริง

อ่าน มากกว่า น้อย

เคสใสรมควันสำหรับ Raspberry Pi: ปกป้องอย่างมีสไตล์ ประกอบง่ายในคลิกเดียว ขอแนะนำเคสสำหรับ Raspberry Pi ที่ผสมผสานรูปลักษณ์ที่สวยงามและฟังก์ชันการใช้งานที่ยอดเยี่ยมในราคาที่ทุกคนเข้าถึงได้ เคสราคาประหยัดนี้ผลิตจากโพลีคาร์บอเนต (Polycarbonate) สีใสรมควันที่แข็งแรงทนทาน ช่วยปกป้องบอร์ด Raspberry Pi ของคุณให้ปลอดภัยและดูดีอยู่เสมอ คุณสมบัติเด่น (Key Features) ประกอบง่าย ไม่ต้องใช้เครื่องมือ (Tool-less): ตัวเคสออกแบบให้ยึดบอร์ด Raspberry Pi ได้อย่างแน่นหนาด้วยการกดล็อค (Snap-in) ไม่ต้องขันน็อตให้ยุ่งยาก เข้าถึงพอร์ตได้ครบถ้วน: มีช่องสำหรับพอร์ต Audio/Composite, HDMI, USB, microUSB และช่องใส่ microSD Card ทำให้ใช้งานได้สะดวก ช่องสำหรับร้อยสายเคเบิล: ออกแบบให้มีช่องสำหรับลอดสายแพ GPIO, สายกล้อง (CSi) และสายจอ (DSi) เพื่อความสะดวกในการทำโปรเจกต์ รองรับการติดตั้งกล้อง: มีจุดยึดสำหรับ Raspberry Pi Camera V1 และ V2 (ทั้งรุ่นปกติและ NOIR) โดยเฉพาะ สามารถติดตั้งและปกป้องกล้องได้อย่างปลอดภัย ใช้งานกับ HAT ได้: เพียงถอดฝาเคสด้านบนออก ก็สามารถติดตั้งบอร์ดเสริม HATs ได้ทันที มีรูสำหรับยึดติด: ด้านล่างของเคสมีรูสำหรับแขวนหรือยึดกับผนังด้วยสกรู (Screw key-holes) ความเข้ากันได้ (Compatibility) เคสนี้ออกแบบมาเพื่อใช้งานกับ Raspberry Pi รุ่นต่างๆ ดังนี้: ✅ Raspberry Pi 3 Model B+ ✅ Raspberry Pi 3 Model B ✅ Raspberry Pi 2 Model B ✅ Raspberry Pi Model B+ ข้อมูลจำเพาะ (Specifications) สี / วัสดุ โพลีคาร์บอเนต สีใสรมควัน (Transparent Smoked Polycarbonate) การเข้าถึงพอร์ต Audio/Composite, HDMI, USB, microUSB, microSD ช่องร้อยสายเคเบิล GPIO, CSi, DSi การรองรับ HAT สามารถใช้งานได้เมื่อถอดฝาบนออก การประกอบ ไม่ต้องใช้เครื่องมือ (Tool-less design) การติดตั้ง มีรูสำหรับยึดด้วยสกรูที่ด้านล่าง การรองรับกล้อง Raspberry Pi Camera V1 และ V2 (Standard และ NOIR)

อ่าน มากกว่า น้อย

DC Water Pump (3V-5V): คู่มือฉบับสมบูรณ์สำหรับชาว Maker DC Water Pump คืออะไร? DC Water Pump คือ ปั๊มน้ำขนาดเล็กที่ทำงานด้วยไฟฟ้ากระแสตรง (DC) ซึ่งเป็นอุปกรณ์ที่นิยมอย่างมากในงาน DIY และโปรเจคด้านอิเล็กทรอนิกส์ เหมาะสำหรับการดูดและส่งน้ำจากภาชนะหนึ่งไปยังอีกที่หนึ่ง เช่น: ระบบรดน้ำต้นไม้อัตโนมัติ ระบบน้ำไหลเวียนสำหรับตู้ปลา หรือถังน้ำ เครื่องให้อาหารสัตว์เลี้ยงอัตโนมัติ โปรเจคที่ต้องการการควบคุมการไหลของของเหลว สามารถควบคุมการทำงานผ่านไมโครคอนโทรลเลอร์อย่าง Arduino, ESP8266, ESP32 ได้ง่ายๆ โดยต่อผ่านโมดูลควบคุม เช่น Relay หรือ Transistor Module เพื่อจัดการกับกระแสไฟฟ้าที่สูงกว่าขา I/O จะจ่ายไหว ⚠️ ข้อควรจำที่สำคัญ ควรใช้งาน DC Pump ร่วมกับ ทรานซิสเตอร์หรือ Relay Module เสมอ เนื่องจากปั๊มน้ำกินกระแสไฟฟ้ามากเกินกว่าที่ขา I/O ของ Arduino จะสามารถจ่ายได้โดยตรง การต่อตรงอาจทำให้บอร์ดของคุณเสียหายได้ ข้อมูลจำเพาะ (Specification) ของ DC Water Pump (3.3V / 5V) รายการ รายละเอียด แรงดันไฟฟ้าใช้งาน 3.3V – 5V (เหมาะกับ Arduino, ESP8266, ESP32) กระแสใช้งาน ~100 – 300 mA (ขึ้นอยู่กับรุ่นและภาระงาน) อัตราการไหล (Flow rate) ประมาณ 80 – 120 ลิตร/ชั่วโมง ระยะส่งน้ำแนวตั้ง (Head height) ประมาณ 0.5 – 1 เมตร วัสดุ พลาสติก ABS กันน้ำ สายไฟ 2 เส้น (แดง = VCC, ดำ = GND) การทำงานต่อเนื่อง สามารถทำงานต่อเนื่องได้ แต่ควรมีการพักเป็นระยะหากทำงานโดยไม่มีน้ำ เพื่อป้องกันความร้อนสะสม การใช้งานกับ Arduino ✅ การต่อวงจรด้วยทรานซิสเตอร์โมดูล (เช่น IRF520, TIP120) การใช้โมดูลทรานซิสเตอร์เป็นวิธีที่นิยมและปลอดภัยในการควบคุมปั๊มน้ำ: อุปกรณ์ ต่อเข้ากับ โมดูลทรานซิสเตอร์: ขา IN ขาดิจิทัลของ Arduino (เช่น D8) โมดูลทรานซิสเตอร์: ขา VCC 5V จากแหล่งจ่ายไฟ (แนะนำให้ใช้แหล่งจ่ายแยกจาก Arduino) โมดูลทรานซิสเตอร์: ขา GND GND ของ Arduino (ต้องเชื่อมต่อ GND ร่วมกัน) สายไฟปั๊ม + (สีแดง) ต่อกับขั้ว V+ ของโมดูล สายไฟปั๊ม - (สีดำ) ต่อกับขั้ว OUT- หรือ GND ของโมดูล ✅ ตัวอย่างโค้ด Arduino เปิด-ปิดปั๊มน้ำ โค้ดนี้จะสั่งให้ปั๊มน้ำทำงานเป็นเวลา 5 วินาที และหยุดพัก 10 วินาที วนไปเรื่อยๆ // กำหนดขาที่ต่อกับโมดูลทรานซิสเตอร์ int pumpPin = 8; void setup() { // ตั้งค่าให้ pumpPin เป็น OUTPUT pinMode(pumpPin, OUTPUT); // เริ่มต้นโดยให้ปั๊มหยุดทำงาน digitalWrite(pumpPin, LOW); } void loop() { // สั่งเปิดปั๊มน้ำ digitalWrite(pumpPin, HIGH); delay(5000); // ทำงานเป็นเวลา 5 วินาที // สั่งปิดปั๊มน้ำ digitalWrite(pumpPin, LOW); delay(10000); // หยุดพักเป็นเวลา 10 วินาที } ไอเดียการประยุกต์ใช้งาน (Application Ideas) โปรเจกต์ รายละเอียดและอุปกรณ์ที่ใช้ร่วม รดน้ำต้นไม้อัตโนมัติ ใช้ร่วมกับเซ็นเซอร์วัดความชื้นในดิน (Soil Moisture Sensor) เพื่อสั่งเปิด-ปิดปั๊มเมื่อดินแห้ง ระบบกรองน้ำตู้ปลาขนาดเล็ก ตั้งเวลาเปิด-ปิดเพื่อสร้างการไหลเวียนของน้ำผ่านระบบกรอง เครื่องให้น้ำสัตว์เลี้ยง ควบคุมผ่าน NodeMCU/ESP32 เพื่อสั่งงานผ่าน Wi-Fi หรือตั้งเวลาให้น้ำ ระบบน้ำหยดอัจฉริยะ เหมาะสำหรับปลูกพืชที่ต้องการการให้น้ำอย่างสม่ำเสมอและแม่นยำ ✅ ข้อดี ราคาถูก น้ำหนักเบา ใช้งานง่ายกับไมโครคอนโทรลเลอร์ เช่น Arduino ขนาดเล็กกะทัดรัด เหมาะสำหรับงาน DIY และพื้นที่จำกัด ใช้แรงดันไฟฟ้าต่ำ (3.3V / 5V) ทำให้หาแหล่งจ่ายไฟง่าย ⚠️ ข้อควรระวัง ห้ามเดินปั๊มแบบไม่มีน้ำเด็ดขาด (Dry Running) เพราะจะทำให้เกิดความร้อนสูงและมอเตอร์อาจเสียหายได้อย่างรวดเร็ว ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ (Power Supply) สามารถจ่ายกระแสได้เพียงพอ โดยเฉพาะเมื่อใช้งานกับแบตเตอรี่

อ่าน มากกว่า น้อย

DS3231 RTC คืออะไร? โมดูลนาฬิกาความแม่นยำสูง DS3231 คือ โมดูลนาฬิกาเรียลไทม์ (RTC - Real Time Clock) ความแม่นยำสูง ใช้สำหรับเก็บข้อมูลวันที่และเวลาอย่างต่อเนื่องและถูกต้อง แม้ว่าแหล่งจ่ายไฟหลักของระบบจะถูกปิดหรือตัดการเชื่อมต่อออกไปก็ตาม เนื่องจากมีแบตเตอรี่สำรอง (CR2032) ในตัวเพื่อรักษาเวลาไว้ โมดูลนี้เหมาะอย่างยิ่งสำหรับโปรเจกต์ที่ต้องการความเที่ยงตรงของเวลา เช่น ระบบบันทึกข้อมูล (Data Logger), นาฬิกาปลุก, ระบบตั้งเวลาเปิด-ปิดอุปกรณ์อัตโนมัติ และอื่นๆ สเปคของ DS3231 RTC แรงดันไฟฟ้าใช้งาน 3.3V – 5.5V (ใช้ได้ทั้ง Arduino และ Raspberry Pi) การสื่อสาร I2C (SCL, SDA) ความแม่นยำ ±2 นาทีต่อปี (แม่นยำกว่า DS1307 มาก) แบตเตอรี่สำรอง CR2032 (รักษาเวลาได้นานหลายปีแม้ไม่มีไฟเลี้ยง) ช่วงปีที่รองรับ ค.ศ. 2000 – 2099 คุณสมบัติพิเศษ มีวงจรชดเชยอุณหภูมิในตัว (Temperature-compensated) ทำให้เวลาไม่เพี้ยนตามอุณหภูมิที่เปลี่ยนไป การใช้งานกับ Arduino ✅ การต่อสายกับ Arduino UNO ขาบน DS3231 ต่อกับขาบน Arduino UNO VCC 5V GND GND SDA A4 SCL A5 หมายเหตุ: Arduino รุ่นอื่นอาจใช้ขา I2C ที่แตกต่างกัน (เช่น Mega 2560 ใช้ขา 20, 21) กรุณาตรวจสอบ Pinout ของบอร์ดที่ใช้ ✅ ตัวอย่างโค้ด Arduino ต้องติดตั้งไลบรารี RTClib by Adafruit ก่อนใช้งานผ่าน Library Manager ของ Arduino IDE #include <Wire.h> #include <RTClib.h> RTC_DS3231 rtc; void setup() { Serial.begin(9600); Wire.begin(); rtc.begin(); // ----- ตั้งเวลาเริ่มต้น (สำคัญมาก!) ----- // หากเป็นครั้งแรก ให้ยกเลิกคอมเมนต์บรรทัดล่างนี้เพื่อตั้งเวลาปัจจุบัน // จากนั้นคอมเมนต์กลับเหมือนเดิม แล้วอัปโหลดโค้ดอีกครั้ง // rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); // ตรวจสอบว่าไฟเคยดับหรือไม่ if (rtc.lostPower()) { Serial.println("RTC lost power, let's set the time!"); // ตั้งเวลาเริ่มต้นหากไม่มีการตั้งค่ามาก่อน // rtc.adjust(DateTime(2025, 8, 7, 10, 0, 0)); } } void loop() { DateTime now = rtc.now(); Serial.print(now.year(), DEC); Serial.print('/'); Serial.print(now.month(), DEC); Serial.print('/'); Serial.print(now.day(), DEC); Serial.print(" "); Serial.print(now.hour(), DEC); Serial.print(':'); Serial.print(now.minute(), DEC); Serial.print(':'); Serial.println(now.second(), DEC); delay(1000); } ข้อควรจำ: บรรทัด rtc.adjust(...) ใช้สำหรับตั้งเวลาเริ่มต้นให้กับโมดูลเพียง "ครั้งเดียว" เท่านั้น หลังจากอัปโหลดโค้ดครั้งแรกเพื่อให้เวลาตรงแล้ว ให้ใส่คอมเมนต์ (//) นำหน้าบรรทัดนั้น แล้วอัปโหลดโค้ดอีกครั้ง เพื่อไม่ให้เวลาถูกรีเซ็ตใหม่ทุกครั้งที่บอร์ดเริ่มทำงาน การใช้งานกับ Raspberry Pi ✅ การติดตั้งและตรวจสอบ เปิด Terminal และรันคำสั่งต่อไปนี้: sudo apt-get update sudo apt-get install i2c-tools python3-smbus จากนั้นตรวจสอบว่า Raspberry Pi มองเห็นโมดูลหรือไม่: sudo i2cdetect -y 1 หากการเชื่อมต่อถูกต้อง คุณจะเห็นเลข 0x68 ปรากฏบนตาราง ซึ่งเป็น I2C Address ของ DS3231 หลังจากนั้นสามารถใช้ไลบรารี Python เช่น adafruit-circuitpython-ds3231 เพื่อเขียนโปรแกรมอ่านและตั้งค่าเวลาได้ ไอเดียการประยุกต์ใช้งาน โปรเจกต์ การใช้งาน RTC Data Logger บันทึกค่าจากเซนเซอร์ต่างๆ พร้อมประทับเวลา (Timestamp) ที่แม่นยำ ระบบเปิด-ปิดไฟอัตโนมัติ ตั้งเวลาเปิดไฟตอน 18:00 น. และปิดตอน 06:00 น. ของทุกวัน นาฬิกา DIY สร้างนาฬิกาดิจิทัลของตัวเองโดยแสดงผลบนจอ LCD หรือ OLED ระบบรดน้ำต้นไม้อัตโนมัติ สั่งให้ปั๊มน้ำทำงานตามเวลาที่กำหนดไว้ เช่น 07:00 น. และ 17:00 น. ระบบเตือนหรือนาฬิกาปลุก ตั้งเวลาเพื่อให้ Buzzer, LED หรืออุปกรณ์อื่นๆ ทำงานเมื่อถึงเวลาที่กำหนด ข้อดีของ DS3231 แม่นยำสูงมาก เมื่อเทียบกับ RTC รุ่นยอดนิยมอย่าง DS1307 มีแบตเตอรี่สำรอง ทำให้เวลาเดินต่อเนื่องแม้ไม่มีไฟเลี้ยง ใช้งานได้หลายแพลตฟอร์ม ทั้ง Arduino, ESP32, Raspberry Pi และอื่นๆ สื่อสารผ่าน I2C ทำให้ประหยัดขาและสามารถต่ออุปกรณ์อื่นบนบัสเดียวกันได้

อ่าน มากกว่า น้อย

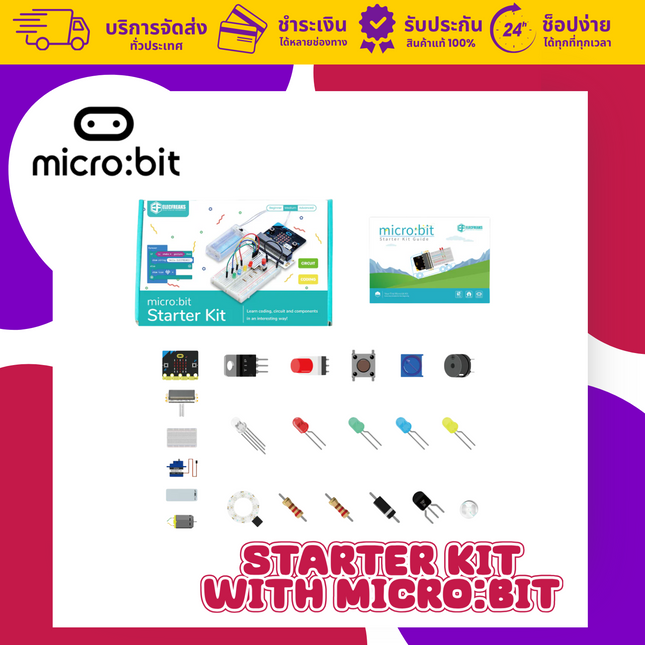

ชุดเริ่มต้นที่ดีที่สุดสำหรับ ю. Maker: ELECFREAKS micro:bit Starter Kit micro:bit Starter Kit จาก ELECFREAKS ออกแบบมาสำหรับเด็กและผู้เริ่มต้นที่ต้องการเรียนรู้พื้นฐานเกี่ยวกับวงจรอิเล็กทรอนิกส์และความรู้ด้านการเขียนโปรแกรม นักเรียนสามารถใช้ชุดอุปกรณ์ DIY พื้นฐานนี้เพื่อสร้างสรรค์และทำการทดลองต่างๆ ได้มากมาย เช่น การสร้างไฟจราจร, การใช้เซนเซอร์วัดแสง (Photocell) เพื่อควบคุมหน้าจอของ micro:bit หรือหลอด LED ข้อควรทราบ: ชุดสินค้านี้ **อาจไม่รวม** บอร์ด micro:bit กรุณาตรวจสอบรายละเอียดก่อนสั่งซื้อ อุปกรณ์ทั้งหมดในชุด (Packing List) บอร์ดขยาย micro:bit Breakout Board บอร์ดทดลอง (Breadboard) เซอร์โวมอเตอร์ (180°) มอเตอร์พร้อมใบพัด TMP36 Temperature Sensor Photocell (เซนเซอร์วัดแสง) LED สีแดง, เหลือง, เขียว ตัวต้านทานปรับค่าได้ (Potentiometer) สายจัมเปอร์ (Jumper Wires) สาย Micro USB รางถ่าน ตัวอย่างโปรเจกต์ที่สร้างได้ ไฟจราจรจำลอง เรียนรู้การเขียนโปรแกรมควบคุมลำดับการทำงานของ LED สีแดง, เหลือง, เขียว เพื่อสร้างแบบจำลองสัญญาณไฟจราจร พัดลมอัจฉริยะ ใช้เซนเซอร์วัดอุณหภูมิ TMP36 เพื่อสร้างพัดลมที่เปิดทำงานเองเมื่ออากาศร้อนถึงระดับที่กำหนด เครื่องดนตรีเทเรมิน ใช้เซนเซอร์วัดแสง (Photocell) ในการควบคุมระดับเสียง Buzzer สร้างเป็นเครื่องดนตรีอิเล็กทรอนิกส์ง่ายๆ เรียนรู้และพัฒนาอย่างสนุกสนาน ชุดคิทนี้เป็นเครื่องมือที่ยอดเยี่ยมในการเปลี่ยนแนวคิดนามธรรมของการเขียนโค้ดให้กลายเป็นรูปธรรมที่จับต้องได้ ช่วยให้ผู้เรียนเข้าใจหลักการทำงานของเซนเซอร์, มอเตอร์, และการเขียนโปรแกรมเชิงตรรกะผ่านการลงมือทำจริง

อ่าน มากกว่า น้อย

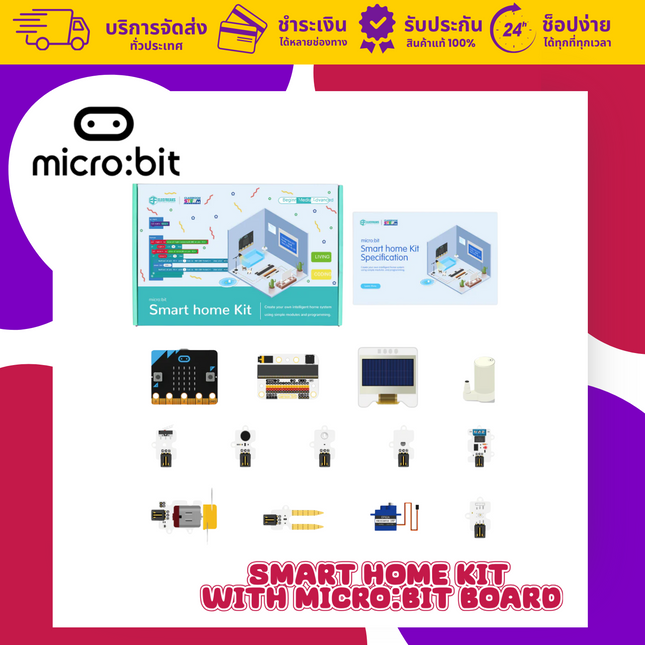

เรียนเขียนโค้ดผ่านโปรเจกต์ DIY ด้วยชุด micro:bit Smart Home Kit Smart Home Kit for micro:bit จาก ELECFREAKS คือชุดอุปกรณ์ที่ออกแบบมาเพื่อการเรียนรู้และสร้างสรรค์โปรเจกต์บ้านอัจฉริยะโดยเฉพาะ ภายในชุดได้รวบรวมเซนเซอร์และอุปกรณ์ที่นิยมใช้ในบ้าน เช่น เซนเซอร์วัดอุณหภูมิ, เซนเซอร์เสียง, เซอร์โวมอเตอร์, และอื่นๆ ทำให้คุณสามารถสร้างสรรค์ผลงานจำลองสถานการณ์ต่างๆ เช่น การเปิด-ปิดหน้าต่าง, ตู้เสื้อผ้าอัจฉริยะ, หรือระบบดูแลตู้ปลา และเขียนโปรแกรมควบคุมด้วยบอร์ด micro:bit ได้อย่างชาญฉลาด ข้อควรทราบ: ชุดสินค้านี้ **ไม่รวม** บอร์ด micro:bit และแบตเตอรี่ อุปกรณ์ครบครันในชุดเดียว (Packing List) บอร์ดขยาย Sensor:bit จอ OLED Crash E-Blocks (เซนเซอร์การชน) TMP36 Temperature Sensor Rainbow LED Ring (8 LEDs) เซนเซอร์วัดความชื้นในดิน เซอร์โวมอเตอร์ (180°) มอเตอร์พร้อมใบพัด ปั๊มน้ำขนาดเล็กพร้อมสายยาง ชุดสกรู สายจัมเปอร์ ตัวอย่างโปรเจกต์ที่สร้างได้ หน้าต่างอัตโนมัติ (Auto Windows) สร้างระบบตรวจจับระดับเสียงรบกวน และสั่งให้หน้าต่าง (จำลองโดยเซอร์โว) ปิดเองโดยอัตโนมัติเมื่อมีเสียงดังเกินค่าที่กำหนด ไฟเปิด-ปิดด้วยเสียง (Voice-activated Lights) ออกแบบระบบไฟอัจฉริยะที่ควบคุมการเปิด-ปิดด้วยเสียง โดยใช้เซนเซอร์เสียงและเซนเซอร์วัดแสงเพื่อสร้างเงื่อนไขการทำงาน พัดลมอัจฉริยะ (Smart Fan) สร้างพัดลมที่ทำงานโดยอัตโนมัติเมื่ออุณหภูมิสูงเกินค่าที่กำหนด พร้อมแสดงผลอุณหภูมิปัจจุบันบนหน้าจอ OLED เรียนรู้และพัฒนาอย่างมืออาชีพ รองรับการเขียนโปรแกรมหลากหลาย: สามารถเลือกใช้เครื่องมือที่ถนัดได้ทั้ง MakeCode (Block-based), JavaScript, และ MicroPython ส่วนขยาย (Extension) เป็นทางการ: แพ็คเกจสำหรับเขียนโปรแกรมควบคุมชุดคิทนี้ได้รับการรับรองและรวบรวมไว้ใน MakeCode อย่างเป็นทางการ ทำให้เริ่มต้นได้ง่าย แหล่งข้อมูลการเรียนรู้ครบครัน: มาพร้อมคู่มือและบทเรียนออนไลน์ผ่าน ELECFREAKS WIKI ช่วยให้คุณเข้าใจแนวคิดพื้นฐานและนำไปประยุกต์ใช้จริงได้อย่างรวดเร็ว

อ่าน มากกว่า น้อย

Coral USB Accelerator: เพิ่มพลัง AI ให้กับทุกโปรเจกต์ของคุณ Coral USB Accelerator คืออุปกรณ์เสริมในรูปแบบ USB ที่จะเพิ่มหน่วยประมวลผล Coral Edge TPU ให้กับคอมพิวเตอร์ Linux, Mac, หรือ Windows ของคุณ ทำให้สามารถเร่งความเร็วการทำงานของโมเดล Machine Learning (ML) ได้อย่างมีนัยสำคัญ เหมาะสำหรับนักพัฒนา, นักวิจัย, และเมกเกอร์ที่ต้องการรันโมเดล AI ที่ซับซ้อนบนอุปกรณ์ Edge โดยใช้พลังงานต่ำ เริ่มต้นใช้งานง่ายๆ เพียงแค่ดาวน์โหลด Edge TPU runtime และไลบรารี PyCoral คุณก็พร้อมที่จะรันโมเดล TensorFlow Lite บน Edge TPU ได้ทันที ข้อกำหนดของระบบ (Requirements) คอมพิวเตอร์ที่ใช้ระบบปฏิบัติการอย่างใดอย่างหนึ่งต่อไปนี้: Linux: Debian 10 หรือสูงกว่า (เช่น Ubuntu 18.04+) บนสถาปัตยกรรม x86-64, Armv7 (32-bit), หรือ Armv8 (64-bit) (รองรับ Raspberry Pi 3B+, 4, และ Zero 2) macOS: 10.15 (Catalina) หรือ 11 (Big Sur) ที่ติดตั้ง MacPorts หรือ Homebrew Windows: Windows 10 พอร์ต USB ที่ว่างอยู่ 1 พอร์ต (แนะนำให้ใช้ USB 3.0 เพื่อประสิทธิภาพสูงสุด) Python เวอร์ชัน 3.6 - 3.9 ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ตัวเร่งความเร็ว ML Google Edge TPU ประสิทธิภาพ 4 TOPS (Tera Operations Per Second) คอนเนคเตอร์ USB 3.1 (Gen 1) Type-C ขนาด 65 x 30 x 8 มม. เอกสารเพิ่มเติม USB Accelerator datasheet

อ่าน มากกว่า น้อย

ชุดเริ่มต้นเรียนรู้ Raspberry Pi ที่ง่ายที่สุดด้วย Grove Base Kit ก้าวเข้าสู่โลกของ Raspberry Pi ได้อย่างรวดเร็วและครอบคลุมด้วย Grove Base Kit for Raspberry Pi ชุดคิทที่ออกแบบมาสำหรับทุกคน ไม่ว่าคุณจะเป็นนักเรียน, ครู, ศิลปิน, หรือผู้ที่หลงใหลในฮาร์ดแวร์ ชุดนี้จะช่วยให้คุณเข้าใจและเริ่มต้นสร้างสรรค์โปรเจกต์กับ Raspberry Pi ได้อย่างง่ายดาย ด้วยระบบคอนเนคเตอร์ของ Grove ทำให้การต่อวงจรเป็นเรื่องง่าย ไม่ต้องใช้ Breadboard หรือหัวแร้งบัดกรี เพียงแค่เสียบสายก็พร้อมใช้งานได้ทันที มาพร้อมคู่มือและบทเรียนออนไลน์ เราได้จัดเตรียมคู่มือการใช้งาน Raspberry Pi และโมดูลแต่ละตัวไว้อย่างละเอียด ประกอบด้วย 8 บทเรียน ที่คุณสามารถเข้าไปดูได้ที่แท็บ LEARN และยังมีวิดีโอสอนการใช้งานชุดคิทนี้แบบทีละขั้นตอนอีกด้วย อุปกรณ์ทั้งหมดในชุด (Part List) Grove Base Hat for Raspberry Pi Grove - Red LED Button Grove - Buzzer Grove - Moisture Sensor Grove - Temperature & Humidity Sensor (DHT11) Grove - Light Sensor Grove - mini PIR motion sensor Grove - Ultrasonic Ranger Grove - Relay Grove - Servo Grove - 16 x 2 LCD (White on Blue)

อ่าน มากกว่า น้อย

🌡️ Heat Sink สำหรับ Raspberry Pi และอุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ระบายความร้อนที่จำเป็นสำหรับการปกป้องและยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์ Heat Sink คืออะไร? Heat Sink (ฮีตซิงก์) คือ อุปกรณ์สำหรับช่วยระบายความร้อนจากชิ้นส่วนอิเล็กทรอนิกส์ เช่น ซีพียู, ไอซี, หรือโมดูลต่าง ๆ โดยการถ่ายเทความร้อนจากชิ้นส่วนไปยังซิงก์ที่มีพื้นที่สัมผัสอากาศมากขึ้น ทำให้การระบายความร้อนมีประสิทธิภาพมากยิ่งขึ้น 🔥➡️❄️ การถ่ายเทความร้อน จากร้อนสู่เย็น Heat Sink ใช้ทำอะไร? 🌡️ ลดอุณหภูมิ ช่วยลดอุณหภูมิของบอร์ดหรืออุปกรณ์ให้อยู่ในระดับที่ปลอดภัย ⏰ ยืดอายุการใช้งาน ยืดอายุการใช้งานของชิปหรือซีพียูให้ทำงานได้นานขึ้น ⚡ ระบบเสถียร ช่วยให้ระบบทำงานได้เสถียรมากขึ้น ไม่มีปัญหาค้าง 🛡️ ป้องกัน Overheat ป้องกันอุปกรณ์ร้อนเกิน (overheat) ที่อาจทำให้เสียหาย สามารถใช้กับอะไรได้บ้าง? 🥧 Raspberry Pi ทุกรุ่น Pi 3, Pi 4, Pi Zero 🔧 Arduino Boards Arduino Uno, Mega, Nano 📡 ESP8266 / ESP32 โมดูล WiFi และ IoT 💾 IC ต่าง ๆ L298N, LM317, และอื่นๆ 🔊 โมดูลแอมป์ เครื่องขยายเสียง ⚙️ โมดูลมอเตอร์ ควบคุมมอเตอร์ต่างๆ วิธีติดตั้ง Heat Sink 1 🧽 ทำความสะอาด ทำความสะอาดพื้นผิวชิปก่อนติดตั้งให้สะอาด 2 🏷️ ลอกสติ๊กเกอร์ ลอกสติ๊กเกอร์กาว 2 หน้าออกจาก Heat Sink 3 📍 ติดตั้ง ติด Heat Sink ลงบนชิปให้แน่นและตรงจุด สรุป หากคุณใช้ Raspberry Pi หรืออุปกรณ์อิเล็กทรอนิกส์อื่น ๆ การติดตั้ง Heat Sink เป็นวิธีง่าย ๆ ที่ช่วยให้ระบบของคุณทำงานได้มีประสิทธิภาพ และช่วยป้องกันความเสียหายจากความร้อนสะสมในระยะยาว ทำให้อุปกรณ์ของคุณใช้งานได้นานและเสถียรมากขึ้น 🛒 พร้อมสั่งซื้อแล้ว! สามารถกดสั่งได้เลย ผ่านลิงค์ด้านล่าง 📲 สั่งซื้อทันที 🌡️ ปกป้องอุปกรณ์อิเล็กทรอนิกส์ของคุณด้วย Heat Sink เพื่อประสิทธิภาพและอายุการใช้งานที่ยาวนาน

อ่าน มากกว่า น้อย

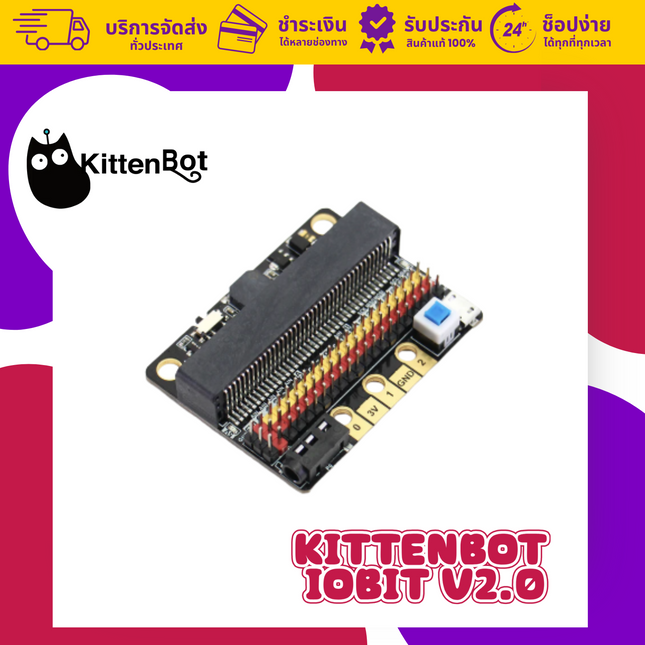

IObit V2.0: บอร์ดขยาย I/O ที่สมบูรณ์แบบสำหรับ micro:bit IObit V2.0 คือบอร์ดขยาย (Expansion Board) ราคาประหยัดสำหรับ micro:bit ที่ออกแบบมาเพื่อแก้ปัญหาการเชื่อมต่อขา IO Port ต่างๆ ให้ง่ายและสะดวกสบายยิ่งขึ้น ด้วยขนาดที่เล็กกะทัดรัด บอร์ดนี้จึงเหมาะอย่างยิ่งสำหรับโปรเจกต์ DIY ขนาดเล็กที่ต้องการความคล่องตัว คุณสมบัติเด่น รองรับไฟ 5V ความสามารถที่โดดเด่นที่สุดคือการรองรับไฟเลี้ยง 5V ผ่าน USB และจ่ายไฟ 5V ออกไปยังเซนเซอร์ได้ ทำให้สามารถใช้งานร่วมกับเซนเซอร์ 5V ทั่วไปในท้องตลาดได้ (ซึ่งเป็นข้อจำกัดของบอร์ด micro:bit ที่ทำงานบน 3.3V) Buzzer และ Audio Jack ในตัว มี Buzzer บนบอร์ดที่เชื่อมต่อกับขา P0 ทำให้สามารถใช้บล็อกคำสั่ง "Music" ใน MakeCode เพื่อสร้างเสียงได้ทันที พร้อมช่อง Audio Jack 3.5mm สำหรับต่อหูฟังหรือลำโพง เชื่อมต่อง่ายและหลากหลาย มีทั้งขาต่อแบบ 3-Pin (VCC, GND, Signal) ที่มีสีแยกชัดเจน, ขา Gold Fingers สำหรับใช้กับปากคีบจระเข้ (Alligator Clips), และรูยึดที่เข้ากันได้กับตัวต่อ LEGO ภาพรวมฮาร์ดแวร์ แหล่งจ่ายไฟ: รับไฟ 5V 1A ผ่านพอร์ต USB พร้อมสวิตช์เปิด-ปิดและไฟแสดงสถานะ Fuse ป้องกัน: มีฟิวส์แบบ Self-recovery ขนาด 1A ช่วยป้องกันความเสียหายจากกระแสไฟเกิน Buzzer: เชื่อมต่อกับขา P0 พร้อมสวิตช์สำหรับเปิด-ปิดการใช้งาน ขา I/O: ดึงขา I/O ทั้งหมดของ micro:bit ออกมาในรูปแบบ 3-Pin ที่มีสี แดง (VCC), ดำ (GND), เหลือง (Signal) Gold Fingers: ดึงขา P0, P1, P2, 3V, GND ออกมาสำหรับใช้กับปากคีบจระเข้ โครงสร้าง: มีรูยึด 2 รู ระยะห่าง 48 มม. เข้ากันได้กับตัวต่อ LEGO ข้อควรระวังและคำแนะนำในการใช้งาน (สำคัญมาก) กระแสไฟจำกัดที่ 1A: พอร์ต USB รองรับกระแสสูงสุด 1A เท่านั้น ห้ามต่ออุปกรณ์ที่กินกระแสสูง เช่น เซอร์โวขนาดใหญ่ (MG995) หรือ DC Motor โดยตรง เพราะจะทำให้บอร์ด micro:bit เสียหายได้ ขา P0 กับ Buzzer: หากต้องการใช้ขา P0 เป็นขา I/O ทั่วไป ต้องเลื่อนสวิตช์เพื่อ "ปิด" การใช้งาน Buzzer ก่อน มิฉะนั้นค่าที่อ่านได้จะผิดเพี้ยน หรือ Buzzer อาจส่งเสียงรบกวน ขา P19 และ P20: ขาทั้งสองนี้ถูกสงวนไว้สำหรับ I2C เท่านั้น ไม่สามารถใช้เป็นขา Digital/Analog I/O ทั่วไปได้ แม้ใน MakeCode จะมีให้เลือกก็ตาม การใช้ขาที่แชร์กับ LED Matrix: หากต้องการใช้ขา P3, P4, P6, P7, P9, P10 ควรปิดการใช้งานจอ LED Matrix ในโปรแกรมก่อน เพื่อป้องกันการทำงานที่ผิดพลาด Digital Read: เมื่อใช้คำสั่ง Digital Read ควรตั้งค่า Pull-up หรือ Pull-down ในโปรแกรมด้วย เพื่อให้สถานะของขามีความเสถียร การติดตั้ง: ห้ามวางบอร์ดบนพื้นผิวที่เป็นโลหะเพื่อหลีกเลี่ยงการลัดวงจร

อ่าน มากกว่า น้อย

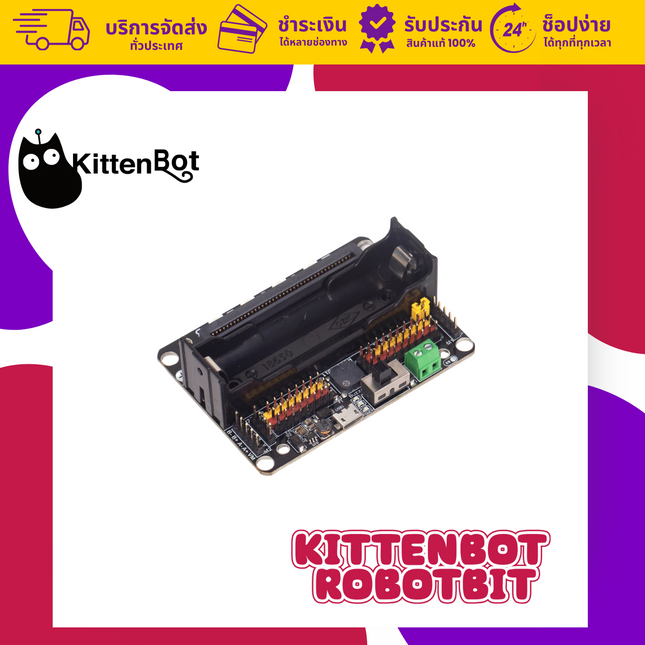

KittenBot Robotbit: บอร์ดขยายสำหรับสร้างหุ่นยนต์ด้วย micro:bit Robotbit คือบอร์ดขยาย (Expansion Board) ที่ออกแบบมาเพื่อปลดปล่อยศักยภาพของ micro:bit สำหรับการสร้างหุ่นยนต์และโปรเจกต์เมคคาทรอนิกส์โดยเฉพาะ บอร์ดเดียวมาพร้อมความสามารถครบครัน ทั้งการขับมอเตอร์กระแสตรง, สเต็ปเปอร์มอเตอร์, เซอร์โวมอเตอร์, พร้อมไฟ RGB และแหล่งจ่ายไฟจากแบตเตอรี่ 18650 ในตัว ทำให้การสร้างหุ่นยนต์เป็นเรื่องง่ายและสนุกยิ่งขึ้น ทรัพยากรฮาร์ดแวร์บนบอร์ด (Hardware Resources) ระบบไฟ (Power System) ⚡ ช่องต่อไฟเลี้ยงภายนอก 5V (มีวงจรป้องกันการต่อกลับขั้ว) 🔘 สวิตช์เปิด-ปิดแหล่งจ่ายไฟ 🔋 ช่องใส่แบตเตอรี่ 18650 ในตัว 🔌 พอร์ต Micro USB สำหรับชาร์จแบตเตอรี่ 💡 ไฟ LED แสดงสถานะ Power และ Battery 🔄 ปุ่มกดสำหรับ Recovery แบตเตอรี่ ระบบขับเคลื่อน (Motor & Servo Control) ⚙️ ขับ DC Motor: 4 ช่อง (ควบคุมโดยชิป DRV8833 2 ตัว) ⚙️ ขับ Stepper Motor: 2 ช่อง 🦾 ขับ Servo Motor: 8 ช่อง (ควบคุมโดยชิป PCA9685) อินพุต/เอาต์พุต และอุปกรณ์เสริม 📌 ขา IO: 8 ช่อง (P0, P1, P2, P8, P12, P13, P14, P15) 🔊 Buzzer: พร้อม Jumper สำหรับเลือกเปิด-ปิดการใช้งาน 🌈 RGB Pixel: 4x RGB Neopixel บนบอร์ด 🔗 I2C Interface: สำหรับต่อขยายเซนเซอร์และโมดูล I2C เพิ่มเติม การเชื่อมต่อและโครงสร้าง 🔌 micro:bit Connector: ช่องเสียบบอร์ด micro:bit โดยเฉพาะ 🤖 รูยึดหุ่นยนต์: เข้ากันได้กับโครงหุ่นยนต์ของ KittenBot 🧱 รูยึด LEGO: มีรูมาตรฐานสำหรับต่อกับตัวต่อ LEGO การเปรียบเทียบเวอร์ชัน (Version Comparison) บอร์ด Robotbit มีการพัฒนามาหลายเวอร์ชัน โดยเวอร์ชันใหม่ๆ มักจะมีการปรับปรุงเล็กน้อยเพื่อการใช้งานที่ดีขึ้น คุณสมบัติ เวอร์ชันเก่า (เช่น v1.x) เวอร์ชันใหม่ (เช่น v2.x) พอร์ตจ่ายไฟ/ชาร์จ มักจะเป็น DC Jack และ Micro USB อาจเปลี่ยนเป็น USB Type-C หรือ Screw Terminal เพื่อความสะดวกและทนทาน ชิปขับมอเตอร์ อาจใช้ชิปคนละเบอร์กัน ใช้ชิป DRV8833 ซึ่งเป็นที่นิยมและมีประสิทธิภาพ เค้าโครงบอร์ด อาจมีการจัดวางพอร์ตแตกต่างกันเล็กน้อย ปรับปรุงการจัดวางเพื่อให้ใช้งานง่ายขึ้น

อ่าน มากกว่า น้อย

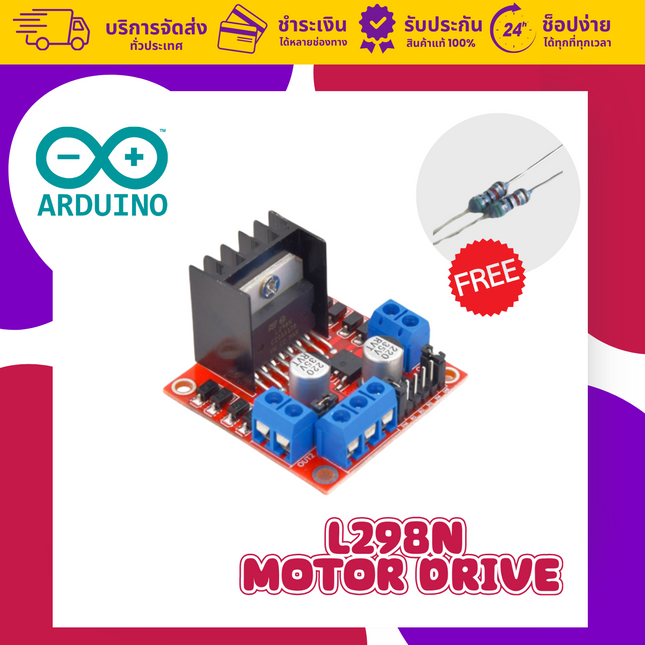

L298N Motor Driver Module คืออะไร? วิธีควบคุมมอเตอร์ด้วย Arduino L298N Motor Driver คือโมดูลขับมอเตอร์ประสิทธิภาพสูงที่นิยมใช้ในโปรเจกต์หุ่นยนต์และระบบควบคุมต่างๆ สามารถใช้ควบคุมความเร็วและทิศทางการหมุนของมอเตอร์กระแสตรง (DC Motor) ได้พร้อมกัน 2 ตัว หรือควบคุม Stepper Motor ได้ 1 ตัว โดยรับคำสั่งจากบอร์ดไมโครคอนโทรลเลอร์ เช่น Arduino หัวใจหลักของโมดูลนี้คือชิป L298N ซึ่งภายในเป็นวงจรแบบ H-Bridge ทำให้สามารถสลับขั้วไฟฟ้าที่จ่ายให้มอเตอร์ได้ ส่งผลให้เราสั่งให้มอเตอร์หมุนเดินหน้าหรือถอยหลังได้อย่างอิสระ สเปคของ L298N ชิปควบคุมหลัก L298N Dual H-Bridge Driver แรงดันสำหรับมอเตอร์ 5V – 35V DC แรงดันลอจิกควบคุม 5V (เหมาะกับ Arduino โดยตรง) กระแสสูงสุดต่อช่อง 2A (ต่อเนื่องแนะนำไม่เกิน 1.5A) จำนวนมอเตอร์ DC Motor 2 ตัว หรือ Stepper Motor 1 ตัว Regulator 5V ในตัว มี (สามารถจ่ายไฟ 5V ให้ Arduino ได้) ช่องอินพุตควบคุม IN1, IN2, IN3, IN4, ENA, ENB ช่องเอาต์พุตมอเตอร์ OUT1, OUT2, OUT3, OUT4 การใช้งานกับ Arduino ✅ การต่อสายควบคุมมอเตอร์ DC 2 ตัว ขาบน L298N หน้าที่ / ต่อกับอะไร ENA ควบคุมความเร็วมอเตอร์ A (ต่อกับขา PWM ของ Arduino เช่น D5) IN1, IN2 ควบคุมทิศทางมอเตอร์ A (ต่อกับขา Digital เช่น D8, D9) ENB ควบคุมความเร็วมอเตอร์ B (ต่อกับขา PWM ของ Arduino เช่น D6) IN3, IN4 ควบคุมทิศทางมอเตอร์ B (ต่อกับขา Digital เช่น D10, D11) OUT1, OUT2 ต่อกับขั้วของมอเตอร์ A OUT3, OUT4 ต่อกับขั้วของมอเตอร์ B 12V (VCC) ต่อกับแหล่งจ่ายไฟสำหรับมอเตอร์ (เช่น แบตเตอรี่ 7V-12V) GND ต่อกับกราวด์ของแหล่งจ่ายไฟมอเตอร์ และต่อร่วมกับ GND ของ Arduino 5V เป็น Output 5V จาก Regulator (เมื่อใส่ Jumper 5V-EN) การใช้งาน Jumper 5V-EN: ใส่ Jumper ไว้ (ค่าเริ่มต้น): เมื่อใช้แหล่งจ่ายไฟมอเตอร์ มากกว่า 7V วงจร Regulator บนบอร์ดจะทำงานและสร้างไฟ 5V ออกมาที่ขา 5V ซึ่งเราสามารถนำไฟนี้ไปเลี้ยงบอร์ด Arduino ได้เลย ถอด Jumper ออก: เมื่อใช้แหล่งจ่ายไฟมอเตอร์ เท่ากับ 5V หรือเมื่อต้องการจ่ายไฟ 5V ให้บอร์ด L298N และ Arduino แยกกัน ✅ ตัวอย่างโค้ดควบคุมมอเตอร์ A โค้ดนี้จะทำให้มอเตอร์ A หมุนไปข้างหน้า 2 วินาที, ถอยหลัง 2 วินาที, และหยุด 2 วินาที วนไปเรื่อยๆ // กำหนดขาสำหรับควบคุมมอเตอร์ A const int ena = 5; // ขา PWM สำหรับควบคุมความเร็ว const int in1 = 8; // ขาควบคุมทิศทาง 1 const int in2 = 9; // ขาควบคุมทิศทาง 2 void setup() { // ตั้งค่าทุกขาเป็น OUTPUT pinMode(ena, OUTPUT); pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); } void loop() { // --- หมุนเดินหน้า --- digitalWrite(in1, HIGH); digitalWrite(in2, LOW); analogWrite(ena, 200); // กำหนดความเร็ว (ค่าระหว่าง 0-255) delay(2000); // --- หมุนถอยหลัง --- digitalWrite(in1, LOW); digitalWrite(in2, HIGH); analogWrite(ena, 150); // ลดความเร็วลง delay(2000); // --- หยุดหมุน --- digitalWrite(in1, LOW); digitalWrite(in2, LOW); // analogWrite(ena, 0); // หรือจะใช้คำสั่งนี้เพื่อหยุดก็ได้ delay(2000); } 🛠️ การประยุกต์ใช้งาน สร้างหุ่นยนต์อัตโนมัติ เช่น หุ่นยนต์หลบหลีกสิ่งกีดขวาง, หุ่นยนต์เดินตามเส้น สร้างรถบังคับวิทยุที่ควบคุมผ่าน Bluetooth หรือ Wi-Fi ระบบควบคุมความเร็วและทิศทางของพัดลม DC โปรเจกต์แขนกลที่ควบคุมด้วย DC Motor หรือ Stepper Motor ระบบเปิด-ปิดประตูหรือหน้าต่างอัตโนมัติ ⭐ ข้อดีของ L298N รองรับแรงดันและกระแสไฟได้สูง เหมาะกับมอเตอร์หลากหลายขนาด ใช้งานง่าย มีไลบรารีและตัวอย่างโค้ดให้ศึกษามากมาย มีวงจร Regulator 5V ในตัว ช่วยลดความซับซ้อนในการจ่ายไฟให้วงจร ราคาถูกและเป็นที่นิยม หาซื้อง่าย

อ่าน มากกว่า น้อย

สาย Micro HDMI to HDMI อย่างเป็นทางการสำหรับ Raspberry Pi สาย HDMI อย่างเป็นทางการจาก Raspberry Pi คืออุปกรณ์เสริมที่สมบูรณ์แบบสำหรับบอร์ด Raspberry Pi รุ่นใหม่ของคุณ เป็นสายแปลงจากหัวต่อแบบ Micro HDMI ไปเป็น Standard HDMI ความยาว 1 เมตร มีให้เลือก 2 สีคือสีขาวและสีดำ คุณสมบัติเด่น (Key Features) สินค้าอย่างเป็นทางการ: มั่นใจในคุณภาพและความเข้ากันได้อย่างสมบูรณ์แบบกับบอร์ด Raspberry Pi ประสิทธิภาพสูง: รองรับการแสดงผลความละเอียดสูงถึง 4K@60Hz เพื่อภาพที่คมชัดและลื่นไหล ความยาวเหมาะสม: ความยาว 1 เมตร เหมาะสำหรับการใช้งานบนโต๊ะทำงาน รองรับบอร์ดรุ่นใหม่: ออกแบบมาสำหรับ Raspberry Pi 4, Raspberry Pi 400, และ Raspberry Pi 5 โดยเฉพาะ ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ประเภทสาย Micro HDMI (Type-D) to Standard HDMI (Type-A) ความยาว 1 เมตร สีที่มีให้เลือก ดำ (Black) / ขาว (White) ความสามารถที่รองรับ 4K, 2K, 3D 2160p @ 60Hz แบนด์วิดท์ 17.8Gbps X.V.colour

อ่าน มากกว่า น้อย

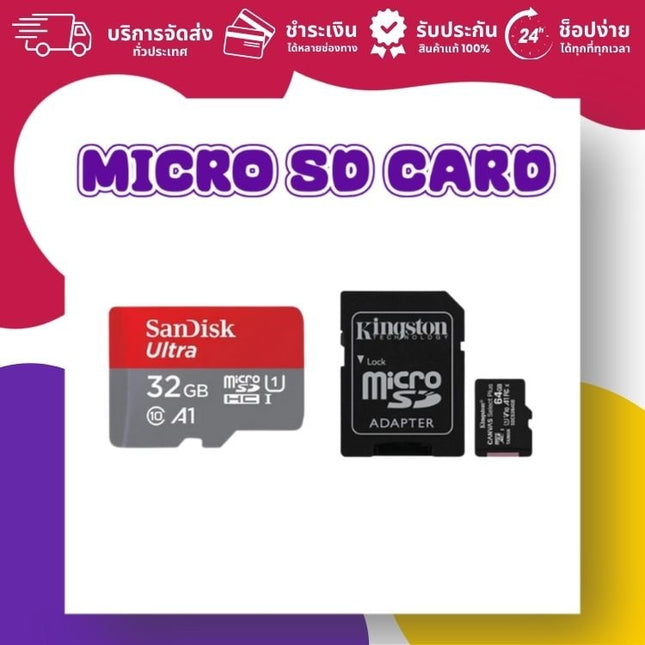

Micro SD Card คุณภาพสูง จาก Sandisk และ Kingston เพิ่มพื้นที่และประสิทธิภาพให้กับอุปกรณ์ของคุณด้วยเมมโมรี่การ์ดความเร็วสูง มาตรฐาน A1 ที่ออกแบบมาเพื่อสมาร์ทโฟน Android, กล้อง, และอุปกรณ์พกพาโดยเฉพาะ โหลดแอปเร็วขึ้น บันทึกวิดีโอ Full-HD ได้อย่างลื่นไหลไม่มีสะดุด Micro SD Card รุ่น Sandisk รองรับการใช้งานกับอุปกรณ์ Android ได้อย่างดีเยี่ยม ประสิทธิภาพระดับ A1 โหลดแอพรวดเร็วทันใจ ความเร็วสูง เหมาะสำหรับการถ่ายภาพความละเอียดสูงและวิดีโอ Full-HD มีให้เลือกหลายความจุ สูงสุดถึง 512GB* ทนทานต่อทุกสภาวะ ทั้งกันน้ำ ทนต่ออุณหภูมิ และรังสีเอ็กซ์ รับประกันตลอดอายุการใช้งาน (Lifetime Warranty) Micro SD Card รุ่น Kingston Canvas Select Plus ออกแบบสำหรับอุปกรณ์ Android พร้อมประสิทธิภาพที่ไว้ใจได้ มาตรฐานระดับ A1 ช่วยเพิ่มความเร็วในการโหลดแอปพลิเคชัน บันทึกภาพและวิดีโอคุณภาพสูงระดับ Full-HD ได้อย่างฉับไว รองรับความจุสูงสุด 512GB* ผ่านการทดสอบความทนทาน เพื่อการใช้งานในสภาพแวดล้อมที่เลวร้าย รับประกันตลอดอายุการใช้งาน (Lifetime Warranty) *ความจุ 512GB อาจแตกต่างกันไปตามรุ่นที่มีในสต็อก กรุณาสอบถามก่อนสั่งซื้อ

อ่าน มากกว่า น้อย

Micro SD Card Module คืออะไร? วิธีบันทึกข้อมูลด้วย Arduino Micro SD Card Module คือโมดูลอิเล็กทรอนิกส์ที่ทำหน้าที่เป็นตัวกลางให้ไมโครคอนโทรลเลอร์ เช่น บอร์ด Arduino สามารถอ่านและเขียนข้อมูลลงบนการ์ด Micro SD ได้โดยตรง ทำให้โปรเจกต์ของเราสามารถจัดเก็บข้อมูลจำนวนมากได้ เช่น ค่าที่อ่านจากเซนเซอร์ต่างๆ, การบันทึกเหตุการณ์ (Event Log), หรือแม้กระทั่งไฟล์รูปภาพและเสียง โมดูลนี้มักจะมีวงจรแปลงระดับแรงดันไฟฟ้า (Logic Level Shifter) ในตัว ทำให้สามารถทำงานกับบอร์ดที่ใช้ไฟ 5V ได้อย่างปลอดภัย และสื่อสารผ่านโปรโตคอลมาตรฐานที่เรียกว่า SPI (Serial Peripheral Interface) สเปคของ Micro SD Card Module แรงดันไฟเลี้ยง 3.3V – 5V (ใช้กับ Arduino ได้โดยตรง) อินเตอร์เฟส SPI (MISO, MOSI, SCK, CS) ความจุที่รองรับ การ์ด Micro SD สูงสุด 32GB (ฟอร์แมตแบบ FAT16 หรือ FAT32) ระดับแรงดันลอจิก มีวงจรแปลงระดับแรงดัน 5V → 3.3V ในตัว ขาเชื่อมต่อ VCC, GND, MISO, MOSI, SCK, CS ประเภทการ์ด รองรับการ์ด Micro SD และ Micro SDHC ขนาดมาตรฐาน การใช้งานกับ Arduino ✅ 1. การต่อสายกับ Arduino Uno ขาบน SD Module ขาบน Arduino Uno หน้าที่ VCC 5V ไฟเลี้ยงโมดูล GND GND กราวด์ MISO Pin 12 Master In Slave Out MOSI Pin 11 Master Out Slave In SCK Pin 13 Serial Clock CS Pin 10 Chip Select (สามารถเปลี่ยนเป็นขาอื่นได้) **สำหรับบอร์ดอื่น เช่น ESP32 หรือ Mega2560, ขา SPI อาจอยู่ตำแหน่งอื่น กรุณาตรวจสอบ Pinout ของบอร์ดที่ใช้งาน ✅ 2. ตัวอย่างโค้ด Arduino (บันทึกข้อความลงการ์ด) โค้ดนี้ใช้ไลบรารี SD.h ที่มาพร้อมกับ Arduino IDE เพื่อเขียนข้อความลงในไฟล์ชื่อ "data.txt" #include <SPI.h> #include <SD.h> // กำหนดขา Chip Select (CS) // หากต่อขา CS ไว้ที่ขาอื่น ให้เปลี่ยนเลขตรงนี้ const int chipSelect = 10; void setup() { // เริ่มการสื่อสารแบบ Serial เพื่อดูสถานะ Serial.begin(9600); Serial.print("Initializing SD card..."); // เริ่มต้นการทำงานของ SD Card if (!SD.begin(chipSelect)) { Serial.println("initialization failed!"); while (1); // วนลูปไม่รู้จบหากหาการ์ดไม่เจอ } Serial.println("initialization done."); // เปิดไฟล์ชื่อ data.txt เพื่อเขียนข้อมูล // FILE_WRITE คือโหมดการเขียน (จะสร้างไฟล์ใหม่หากยังไม่มี) File dataFile = SD.open("data.txt", FILE_WRITE); // ตรวจสอบว่าเปิดไฟล์ได้หรือไม่ if (dataFile) { // เขียนข้อความลงในไฟล์ dataFile.println("Hello, this is a test from Arduino!"); // ปิดไฟล์หลังเขียนเสร็จ dataFile.close(); Serial.println("Data saved successfully."); } else { // หากเปิดไฟล์ไม่ได้ Serial.println("Error opening data.txt"); } } void loop() { // ส่วนนี้จะทำงานวนไปเรื่อยๆ // สามารถนำไปประยุกต์ใช้เพื่อบันทึกค่าจากเซนเซอร์ทุกๆ 5 วินาที เป็นต้น } 📌 การประยุกต์ใช้งาน Data Logger: โปรเจกต์ที่ได้รับความนิยมสูงสุด คือการเก็บข้อมูลจากเซนเซอร์ต่างๆ (เช่น อุณหภูมิ, ความชื้น, GPS) ลงในการ์ดพร้อมประทับเวลา บันทึกเหตุการณ์ (Event Logging): ใช้บันทึกการทำงานของระบบ เช่น เวลาที่ประตูเปิด-ปิด, เวลาที่มีการเคลื่อนไหว, หรือ Error ที่เกิดขึ้น เก็บไฟล์ขนาดใหญ่: ใช้เก็บไฟล์ภาพจากกล้อง (เช่น ESP32-CAM), ไฟล์เสียง (WAV, MP3) สำหรับโปรเจกต์เครื่องเล่นเพลง, หรือไฟล์ตั้งค่าต่างๆ เก็บข้อมูลในรูปแบบมาตรฐาน: บันทึกข้อมูลเป็นไฟล์ CSV หรือ JSON เพื่อนำไปวิเคราะห์ต่อในคอมพิวเตอร์ได้ง่าย ⭐ ข้อดีของโมดูล ง่ายต่อการใช้งานกับ Arduino: มีไลบรารีมาตรฐาน (SD.h) รองรับ ทำให้เขียนโค้ดได้ไม่ซับซ้อน ใช้พลังงานต่ำ: เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่ บันทึกข้อมูลได้มหาศาล: เมื่อเทียบกับหน่วยความจำภายในของ Arduino (EEPROM) ที่มีจำกัด เข้าถึงข้อมูลง่าย: สามารถถอด Micro SD Card ไปเสียบกับคอมพิวเตอร์เพื่ออ่านหรือจัดการไฟล์ได้โดยตรง

อ่าน มากกว่า น้อย

ไมโครสวิตช์ปุ่มกด (Tactile Switch) 6x6x7mm ไมโครสวิตช์ (Micro Switch) หรือที่รู้จักกันในชื่อ Tactile Switch คือสวิตช์ปุ่มกดขนาดเล็กที่เป็นส่วนประกอบพื้นฐานในงานอิเล็กทรอนิกส์ ทำหน้าที่เป็นอินพุตสำหรับรับคำสั่งจากผู้ใช้ การทำงานเป็นแบบ "กดติด-ปล่อยดับ" (Momentary) คือวงจรจะเชื่อมต่อกันเฉพาะตอนที่ปุ่มถูกกดค้างไว้ และจะตัดการเชื่อมต่อทันทีเมื่อปล่อยมือ คุณสมบัติเด่น (Key Features) ขนาดมาตรฐาน: ขนาด 6x6 มม. ทำให้เสียบลงบนบอร์ดทดลอง (Breadboard) ได้พอดี ให้ความรู้สึกตอบสนอง: มีเสียง "คลิก" เบาๆ เมื่อกด ทำให้ผู้ใช้รับรู้ได้ว่าปุ่มทำงานแล้ว ใช้งานง่าย: เป็นสวิตช์พื้นฐานที่เหมาะสำหรับผู้เริ่มต้นเรียนรู้วงจรดิจิทัล อเนกประสงค์: สามารถใช้เป็นปุ่ม Reset, ปุ่มเลือกเมนู, หรือปุ่มควบคุมทั่วไปได้ ข้อมูลจำเพาะ (Specifications) ประเภท ไมโครสวิตช์ / Tactile Switch / Push Button การทำงาน กดติด-ปล่อยดับ (Momentary NO - Normally Open) ขนาดฐาน 6 x 6 มม. ความสูงรวม 7 มม. (รวมก้านกด) จำนวนขา 4 ขา หลักการทำงานของสวิตช์ 4 ขา ภายในสวิตช์ ขาที่อยู่ตรงข้ามกันในแนวทแยงจะเชื่อมต่อกันอยู่แล้ว เมื่อปุ่มถูกกด วงจรภายในจะเชื่อมต่อขาฝั่งซ้ายและฝั่งขวาเข้าด้วยกัน ทำให้ขาทั้ง 4 ขาเชื่อมถึงกันทั้งหมด เราจึงสามารถต่อวงจรโดยใช้ขาฝั่งหนึ่งเป็น Input และอีกฝั่งเป็น Output ได้ ตัวอย่างการประยุกต์ใช้งาน ใช้เป็นปุ่มกดรับคำสั่งในโปรเจกต์ Arduino, ESP32, Raspberry Pi เป็นปุ่ม Reset สำหรับไมโครคอนโทรลเลอร์ ใช้ในวงจร Debounce เพื่อเรียนรู้การเขียนโปรแกรมควบคุมปุ่มกด เป็นปุ่มควบคุมในเกม DIY หรือเครื่องดนตรีอิเล็กทรอนิกส์ ใช้เป็นส่วนประกอบในการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

อ่าน มากกว่า น้อย

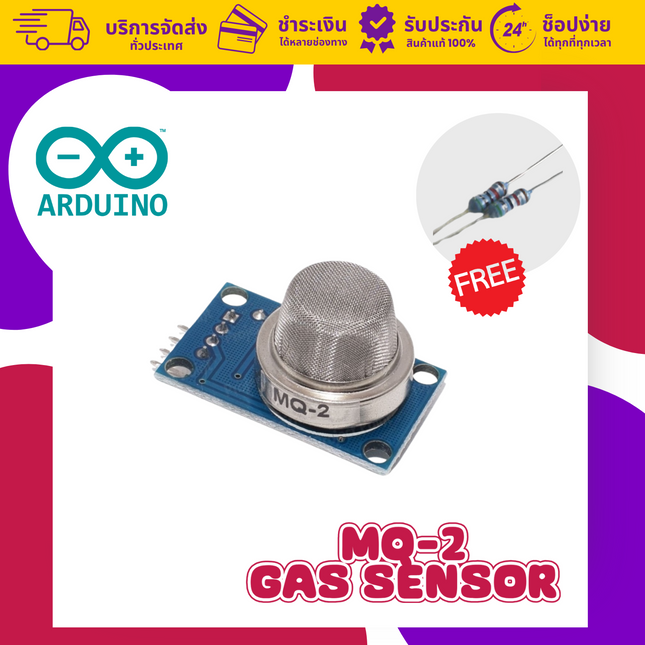

MQ-2 คืออะไร? วิธีใช้เซนเซอร์ตรวจจับควันและแก๊สรั่วกับ Arduino MQ-2 คือ ก๊าซเซนเซอร์ (Gas Sensor) ที่ได้รับความนิยมอย่างมากในโปรเจกต์ Arduino และงานอดิเรกด้านอิเล็กทรอนิกส์ เนื่องจากเป็นเซนเซอร์ที่มีความไวสูง สามารถตรวจจับได้ทั้งควันไฟและก๊าซไวไฟหลายชนิด เหมาะสำหรับนำไปสร้างเป็นระบบเตือนภัยแก๊สรั่วหรือระบบตรวจจับควันไฟในบ้าน หลักการทำงานของเซนเซอร์คือ ภายในจะมีขดลวดทำความร้อนและตัวตรวจจับที่ทำจากดีบุกไดออกไซด์ (SnO₂) ซึ่งค่าความต้านทานของมันจะเปลี่ยนแปลงไปเมื่อสัมผัสกับโมเลกุลของก๊าซในอากาศ ทำให้เราสามารถวัดการเปลี่ยนแปลงนั้นออกมาเป็นสัญญาณไฟฟ้าได้ MQ-2 ตรวจจับก๊าซอะไรได้บ้าง? เซนเซอร์ MQ-2 มีความไวต่อก๊าซไวไฟหลายชนิด โดยเฉพาะ: ก๊าซ LPG (ก๊าซหุงต้ม) ก๊าซ Butane ก๊าซ Propane ก๊าซ Methane (CH₄) ก๊าซ Hydrogen (H₂) ควันไฟ (Smoke) แอลกอฮอล์ (Alcohol) สเปคของ MQ-2 แรงดันไฟเลี้ยง 5V DC กำลังไฟฟ้าที่ใช้ ประมาณ 800mW ประเภทสัญญาณ Analog (AOUT) และ Digital (DOUT) เวลาอุ่นเครื่อง (Warm-up) ประมาณ 20 วินาที ถึง 2 นาที ช่วงการตรวจจับ 300 - 10,000 ppm (ส่วนในล้านส่วน) ขาเชื่อมต่อ 4 ขา: VCC, GND, AOUT, DOUT ข้อควรทราบ: เซนเซอร์ประเภทนี้ต้องใช้เวลาในการ "อุ่นเครื่อง" (Warm-up) เพื่อให้ขดลวดความร้อนภายในมีอุณหภูมิคงที่เสียก่อน ค่าที่อ่านได้ในช่วงแรกจึงอาจยังไม่แม่นยำ ควรปล่อยให้เซนเซอร์ทำงานสักครู่ก่อนนำค่าไปใช้งานจริง การใช้งาน MQ-2 กับ Arduino 1. การต่อสาย ขาบนโมดูล MQ-2 ต่อกับขาบน Arduino VCC 5V GND GND AOUT (Analog Out) A0 (หรือขา Analog อื่นๆ) DOUT (Digital Out) ขา Digital ใดก็ได้ (เช่น D2) 2. ตัวอย่างโค้ดใช้งานแบบ Analog (วัดระดับความเข้มข้น) การอ่านค่าแบบ Analog จะให้ค่า 0-1023 ซึ่งแปรผันตามความเข้มข้นของก๊าซ (ยิ่งค่าสูง แสดงว่ามีความเข้มข้นมาก) const int mq2Pin = A0; // กำหนดขา A0 สำหรับอ่านค่า Analog void setup() { Serial.begin(9600); } void loop() { int gasLevel = analogRead(mq2Pin); // อ่านค่า (0-1023) Serial.print("Gas Level: "); Serial.println(gasLevel); delay(1000); // รอ 1 วินาที ก่อนอ่านค่าครั้งต่อไป } 3. ตัวอย่างโค้ดใช้งานแบบ Digital (แจ้งเตือน) การอ่านค่าแบบ Digital จะให้ค่าแค่ LOW (0) หรือ HIGH (1) เท่านั้น โดยโมดูลจะส่งค่า LOW เมื่อระดับก๊าซเกินจุดที่ตั้งไว้ด้วย Potentiometer บนบอร์ด const int mq2DigitalPin = 2; // กำหนดขา D2 สำหรับอ่านค่า Digital void setup() { pinMode(mq2DigitalPin, INPUT); Serial.begin(9600); } void loop() { int gasDetected = digitalRead(mq2DigitalPin); // โดยทั่วไป โมดูลจะส่ง LOW เมื่อตรวจพบแก๊สเกินค่าที่ตั้งไว้ if (gasDetected == LOW) { Serial.println("ตรวจพบแก๊สหรือควัน!"); } else { Serial.println("สถานะปกติ"); } delay(1000); } ไอเดียการประยุกต์ใช้งาน ระบบเตือนภัยแก๊สรั่วในครัว: เมื่อตรวจพบก๊าซ LPG เกินระดับ ให้ส่งเสียง Buzzer เตือน หรือส่ง LINE Notify เครื่องตรวจจับควันไฟ: ใช้เป็นส่วนหนึ่งของระบบป้องกันอัคคีภัย แจ้งเตือนเมื่อมีควันหนาแน่น เครื่องวัดคุณภาพอากาศ (เบื้องต้น): ใช้ตรวจจับมลพิษในอากาศ (เช่น ควัน, แอลกอฮอล์) เครื่องเป่าแอลกอฮอล์ (DIY): สร้างเครื่องจำลองการวัดระดับแอลกอฮอล์จากลมหายใจ

อ่าน มากกว่า น้อย

Arduino Nano: บอร์ด Arduino ขนาดเล็ก ทรงพลัง Arduino Nano คือบอร์ดไมโครคอนโทรลเลอร์ที่ได้รับความนิยมสูงมาก ด้วยจุดเด่นคือการนำพลังการประมวลผลและความสามารถทั้งหมดของบอร์ดรุ่นพี่อย่าง Arduino Uno มาย่อส่วนลงในขนาดที่เล็กกะทัดรัด ทำให้มันเป็นตัวเลือกที่สมบูรณ์แบบสำหรับโปรเจกต์ที่ต้องการประหยัดพื้นที่ หรือต้องการติดตั้งบนบอร์ดทดลอง (Breadboard) โดยตรง จุดเด่นของ Arduino Nano ขนาดเล็ก: ด้วยขนาดเพียง 0.73" x 1.70" ทำให้เหมาะกับงานที่จำกัดพื้นที่ Breadboard-Friendly: ขาของบอร์ดถูกออกแบบมาให้เสียบลงบน Breadboard ได้พอดี ประสิทธิภาพเทียบเท่า Uno: ใช้ชิป ATmega328P ตัวเดียวกันกับ Arduino Uno มี Analog Input มากกว่า: มีขา Analog Input ถึง 8 ขา (A0-A7) ซึ่งมากกว่า Uno ที่มี 6 ขา ใช้งานง่าย: สามารถเขียนโปรแกรมและอัปโหลดโค้ดผ่าน Arduino IDE ได้เหมือนบอร์ด Arduino รุ่นอื่นๆ ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ไมโครคอนโทรลเลอร์ Microcontroller ATmega328P Clock Speed 16 MHz หน่วยความจำ (Memory) Flash Memory 32 KB (2 KB ถูกใช้โดย Bootloader) SRAM 2 KB EEPROM 1 KB อินพุต / เอาต์พุต (Input / Output) Digital I/O Pins 14 ขา (6 ขาสามารถใช้เป็น PWM Output ได้) Analog Input Pins 8 ขา (A0-A7) DC Current per I/O Pin 40 mA (สูงสุดไม่เกิน 200 mA รวมทุกขา) ระบบไฟ (Power) Operating Voltage 5V Input Voltage (recommended) 7-12V (ผ่านขา VIN) Input Voltage (limits) 6-15V ข้อมูลทางกายภาพ (Physical) Dimensions 0.73" x 1.70" (ประมาณ 18.5 x 43.2 มม.)

อ่าน มากกว่า น้อย

NRF24L01: โมดูลสื่อสารไร้สาย 2.4GHz NRF24L01 คือโมดูลรับ-ส่งสัญญาณไร้สาย (Transceiver) แบบ Single-chip ที่ทำงานบนย่านความถี่ 2.4-2.5GHz ซึ่งเป็นย่าน ISM ที่สามารถใช้งานได้ทั่วโลกโดยไม่ต้องขอใบอนุญาต เป็นโมดูลที่ได้รับความนิยมอย่างสูงในโปรเจกต์ Arduino และ Embedded Systems ต่างๆ เนื่องจากมีราคาถูก, ประหยัดพลังงาน, และใช้งานง่าย คุณสมบัติเด่น (Key Features) ความเร็วสูง: สามารถตั้งค่าความเร็วในการรับ-ส่งข้อมูลได้สูงสุดถึง 2Mbps ทำให้ใช้เวลาส่งข้อมูลในอากาศสั้นมาก ลดโอกาสการชนกันของสัญญาณ ประหยัดพลังงานมาก (Low Power): ใช้กระแสไฟต่ำมาก เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่ รองรับการสื่อสารหลายจุด: มีช่องสัญญาณให้เลือกใช้ถึง 125 ช่อง และรองรับการรับข้อมูลได้พร้อมกัน 6 ช่องสัญญาณ ทำให้สร้างเครือข่ายเซนเซอร์ไร้สายได้ ขนาดกะทัดรัด: มีขนาดเล็กเพียง 15x29 มม. พร้อมเสาอากาศในตัว (On-board Antenna) จัดการโปรโตคอลในตัว: มีฟังก์ชันจัดการการสื่อสารระดับสูงในตัว เช่น การส่งแพ็คเก็ตข้อมูลซ้ำอัตโนมัติเมื่อเกิดข้อผิดพลาด (Auto re-transmit) และการส่งสัญญาณตอบรับ (Auto-acknowledge) ช่วยลดภาระของไมโครคอนโทรลเลอร์ เชื่อมต่อง่ายผ่าน SPI: สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านอินเทอร์เฟซ SPI ได้โดยตรง ข้อมูลจำเพาะ (Specifications) ย่านความถี่ 2.4 - 2.5 GHz (ISM Band) แรงดันไฟฟ้าใช้งาน 1.9V – 3.6V อัตราการส่งข้อมูล 250kbps, 1Mbps, 2Mbps (ตั้งค่าผ่านซอฟต์แวร์) ระยะทำการ สูงสุดประมาณ 100 เมตรในที่โล่ง อินเทอร์เฟซ SPI (Serial Peripheral Interface) ขนาด ประมาณ 15 x 29 มม. (รวมเสาอากาศ) ข้อควรระวังที่สำคัญในการใช้งาน โมดูล NRF24L01 ทำงานที่แรงดันไฟฟ้า 1.9V - 3.6V เท่านั้น (เป็นอุปกรณ์ 3.3V) ห้ามต่อขา VCC เข้ากับไฟ 5V ของ Arduino โดยตรง เพราะจะทำให้โมดูลเสียหายถาวรได้ ควรต่อกับขา 3.3V ของ Arduino ขา SPI (MOSI, MISO, SCK, CSN, CE) ก็เป็น Logic 3.3V เช่นกัน หากใช้กับบอร์ด 5V เช่น Arduino Uno ควรใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) หรือใช้อะแดปเตอร์สำหรับ NRF24L01 ที่มีวงจรแปลงแรงดันในตัว เพื่อความปลอดภัยและเสถียรภาพในการทำงาน การประยุกต์ใช้งาน สร้างระบบควบคุมหุ่นยนต์หรือรถบังคับไร้สาย สร้างเครือข่ายเซนเซอร์ไร้สาย (Wireless Sensor Network) สำหรับ Smart Farm หรือ Smart Home ส่งข้อมูลระหว่างบอร์ด Arduino สองตัวหรือมากกว่า ทำรีโมทคอนโทรลสำหรับโปรเจกต์ต่างๆ ระบบแจ้งเตือนหรือติดตามแบบไร้สาย

อ่าน มากกว่า น้อย

บอร์ดพัฒนา STM32 Nucleo-144 (NUCLEO-F746ZG) STM32 Nucleo-144 เป็นบอร์ดพัฒนาจาก STMicroelectronics ที่มอบความยืดหยุ่นและประสิทธิภาพสูง เหมาะสำหรับนักพัฒนาที่ต้องการสร้างต้นแบบ (Prototype) และทดลองแอปพลิเคชันที่ซับซ้อนได้อย่างรวดเร็ว บอร์ดรุ่น NUCLEO-F746ZG นี้มาพร้อมกับไมโครคอนโทรลเลอร์ STM32F746ZG ซึ่งใช้แกนประมวลผล ARM® Cortex®-M7 ที่ทรงพลัง คุณสมบัติเด่น (Key Features) ไมโครคอนโทรลเลอร์ประสิทธิภาพสูง: ใช้ชิป STM32F746ZG ที่มีแกนประมวลผล ARM® Cortex®-M7 ขาต่อขยายที่ยืดหยุ่น: รองรับ Header 3 รูปแบบ: ST Zio connector: รวมถึงขาต่อแบบ Arduino™ Uno V3 ST morpho headers: ช่วยให้เข้าถึงขา I/O ทั้งหมดของ MCU ได้ มีดีบักเกอร์ในตัว: มาพร้อมกับโปรแกรมเมอร์/ดีบักเกอร์ ST-LINK/V2-1 ในตัวบอร์ด ไม่ต้องซื้ออุปกรณ์เพิ่ม รองรับซอฟต์แวร์หลากหลาย: ใช้งานร่วมกับ STM32Cube IDE, IAR™, Keil®, และ GCC-based IDEs อื่นๆ ได้ พอร์ตเชื่อมต่อครบครัน: มีพอร์ต USB OTG และ Ethernet ในตัวบอร์ด ข้อมูลจำเพาะ (Specifications) ชื่อบอร์ด STM32 Nucleo-144 Development Board ไมโครคอนโทรลเลอร์ (MCU) STM32F746ZG แกนประมวลผล (Core) ARM® 32-bit Cortex®-M7 ขาต่อขยาย (Connectivity) รองรับ Arduino, ST Zio, และ ST morpho คุณสมบัติบนบอร์ด ST-LINK/V2-1 debugger/programmer, USB OTG, Ethernet Connector อุปกรณ์เสริมที่แนะนำ เพื่อให้การเชื่อมต่อวงจรบน Breadboard หรือบอร์ดทดลองอื่นๆ ทำได้ง่าย ควรใช้ Pin Header (ก้างปลา) ร่วมด้วย

อ่าน มากกว่า น้อย

OLED I2C คืออะไร? วิธีใช้งานกับ Arduino OLED (Organic Light-Emitting Diode) คือเทคโนโลยีจอแสดงผลที่แต่ละพิกเซลสามารถเปล่งแสงได้ด้วยตัวเอง โดยใช้หลอด LED ขนาดเล็กจำนวนมากในการสร้างภาพ ทำให้ไม่ต้องอาศัยไฟส่องสว่างจากด้านหลัง (Backlight) เหมือนจอ LCD ทั่วไป ผลลัพธ์ที่ได้คือภาพที่คมชัด มี Contrast สูง และประหยัดพลังงานกว่า สำหรับงาน DIY กับ Arduino จอ OLED มักจะมาในรูปแบบโมดูลขนาดเล็ก (เช่น 0.96 นิ้ว หรือ 1.3 นิ้ว) และนิยมใช้การสื่อสารแบบ I2C (Inter-Integrated Circuit) ซึ่งใช้สายสัญญาณเพียง 2 เส้น (SDA และ SCL) ทำให้การต่อวงจรนั้นง่ายและประหยัดขาของไมโครคอนโทรลเลอร์อย่างมาก สเปคของ OLED I2C Module (0.96 นิ้ว) ขนาดจอ 0.96 นิ้ว (หรือ 1.3 นิ้ว) ความละเอียด 128x64 พิกเซล (หรือ 128x32) สีที่แสดง โมโนโครม (ส่วนใหญ่เป็นสีขาว, ฟ้า, หรือเหลือง) แรงดันไฟเลี้ยง 3.3V – 5V (ใช้กับ Arduino ได้โดยตรง) โปรโตคอลสื่อสาร I2C (ขา SDA / SCL) ชิปควบคุมจอ SSD1306 (เป็นรุ่นที่นิยมที่สุด) จำนวนขา 4 ขา: VCC, GND, SDA, SCL กระแสที่ใช้ น้อยมาก (ประมาณ 20mA) การใช้งานกับ Arduino การเริ่มต้นใช้งานจอ OLED กับ Arduino มี 3 ขั้นตอนหลักๆ คือ ติดตั้งไลบรารี, ต่อสาย, และอัปโหลดโค้ด ✅ 1. การติดตั้งไลบรารี (Library Installation) ก่อนจะเขียนโค้ดได้ เราต้องติดตั้งไลบรารีที่จำเป็นก่อนผ่านโปรแกรม Arduino IDE: ไปที่เมนู Tools > Manage Libraries... ในช่องค้นหา พิมพ์ "Adafruit SSD1306" แล้วกด Install โปรแกรมจะถามให้ติดตั้งไลบรารีที่เกี่ยวข้อง (Dependencies) คือ "Adafruit GFX Library" ให้กด Install all ✅ 2. การต่อสาย (กับ Arduino Uno/Nano) ขาบนจอ OLED ต่อกับขาบน Arduino VCC 5V GND GND SDA A4 SCL A5 (หมายเหตุ: หากใช้บอร์ดรุ่นอื่น เช่น ESP8266/ESP32 ตำแหน่งของขา SDA/SCL อาจแตกต่างออกไป กรุณาตรวจสอบ Pinout ของบอร์ดนั้นๆ) ✅ 3. ตัวอย่างโค้ดแสดงข้อความ โค้ดนี้จะแสดงคำว่า "Hello!" บนจอ OLED: #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> // กำหนดขนาดจอ #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 // สร้าง object ของจอ โดยระบุขนาดและขา I2C // -1 หมายถึงใช้ขา Reset ของ Hardware Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(9600); // เริ่มต้นการทำงานของจอ ที่ I2C address 0x3C if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); for (;;); // วนลูปไม่รู้จบหากหาจอไม่เจอ } // ล้างค่าในหน้าจอ display.clearDisplay(); // ตั้งค่าการแสดงผล display.setTextSize(2); // ขนาดตัวอักษร display.setTextColor(SSD1306_WHITE); // สีตัวอักษร display.setCursor(0, 10); // ตำแหน่งเริ่มต้น (x, y) // พิมพ์ข้อความลงใน buffer display.println("Hello!"); // แสดงผลจาก buffer ออกมาที่หน้าจอจริง display.display(); } void loop() { // ไม่ต้องทำอะไรใน loop เพราะข้อความจะค้างอยู่บนจอ } หมายเหตุ: I2C Address ของจอ OLED ส่วนใหญ่คือ 0x3C แต่บางรุ่นอาจเป็น 0x3D หากโค้ดไม่ทำงาน ให้ลองเปลี่ยนค่าในบรรทัด display.begin(...) ดู การประยุกต์ใช้งาน แสดงค่าที่อ่านได้จากเซนเซอร์ต่างๆ เช่น อุณหภูมิ, ความชื้น, คุณภาพอากาศ (ค่าฝุ่น PM2.5) ใช้เป็นหน้าจอสำหรับสร้างเมนู เพื่อควบคุมการทำงานของโปรเจกต์ แสดงสถานะการทำงานของระบบ เช่น สถานะการเชื่อมต่อ Wi-Fi, IP Address, หรือข้อความแจ้งเตือน สร้างนาฬิกาดิจิทัล, ตัวนับเวลา, หรือสกอร์บอร์ดขนาดเล็ก ข้อดีของ OLED I2C ภาพคมชัดมาก: เนื่องจากแต่ละพิกเซลเปล่งแสงเอง ทำให้มี Contrast สูง ตัวหนังสือคมชัดแม้มองในที่มืด ประหยัดพลังงาน: เพราะไม่ต้องใช้ไฟ Backlight เหมือนจอ LCD พิกเซลสีดำคือการ "ไม่เปล่งแสง" จึงกินไฟน้อยมาก ใช้สายน้อย: การสื่อสารแบบ I2C ใช้เพียง 2 เส้น (SDA, SCL) ทำให้เหลือขา GPIO ของ Arduino ไปใช้งานกับอุปกรณ์อื่นได้อีกเยอะ

อ่าน มากกว่า น้อย

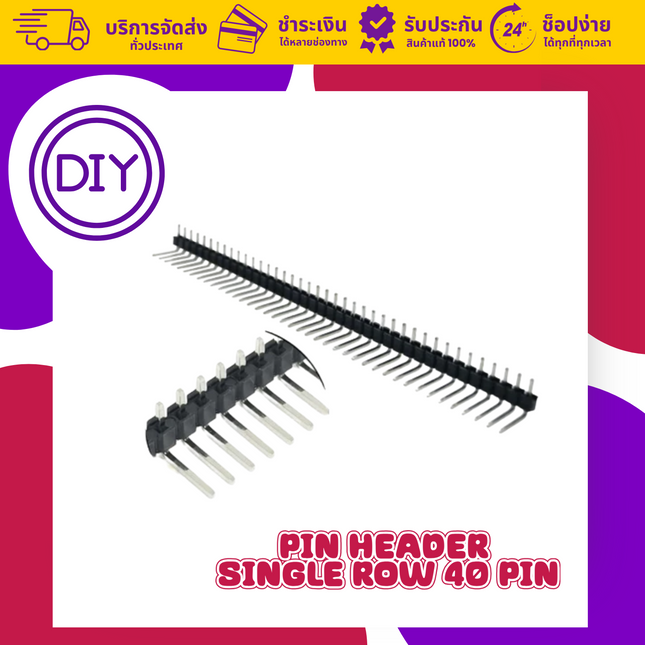

Pin Header แถวเดียว 40 ขา (ตัวผู้) ระยะ 2.54mm Pin Header หรือที่เรียกกันทั่วไปว่า "ก้างปลา" เป็นอุปกรณ์พื้นฐานที่ใช้สำหรับสร้างจุดเชื่อมต่อแบบเสียบลงบนแผงวงจรต่างๆ โดยเฉพาะอย่างยิ่งบน Breadboard, Protoboard, บอร์ด Arduino, Raspberry Pi หรือบอร์ดไมโครคอนโทรลเลอร์อื่นๆ รุ่นนี้เป็นแบบแถวเดียว มีจำนวน 40 ขา (ตัวผู้) และมีระยะห่างระหว่างขามาตรฐานที่ 2.54 มม. คุณสมบัติ (Features) จำนวน 40 ขา ในแถวเดียว ชนิด: ตัวผู้ (Male) ระยะห่างระหว่างขา (Pitch): 2.54 มม. (0.1 นิ้ว) ซึ่งเป็นมาตรฐานสากล เหมาะสำหรับการเชื่อมต่ออุปกรณ์ต่างๆ เข้ากับบอร์ดทดลอง สามารถหักหรือตัดแบ่งจำนวนขาได้ตามที่ต้องการใช้งาน ข้อมูลจำเพาะ (Specifications) ประเภท Pin Header / Male Header จำนวนขา 40 ขา จำนวนแถว 1 แถว (Single Row) ระยะห่างระหว่างขา (Pitch) 2.54 มม. (0.1 นิ้ว) การใช้งานเบื้องต้น Pin Header ตัวผู้มักถูกบัดกรีเข้ากับแผงวงจร (PCB) หรือเสียบลงบน Breadboard เพื่อสร้างจุดเชื่อมต่อสำหรับสายจัมเปอร์, หัวต่อตัวเมีย (Female Header), หรืออุปกรณ์อื่นๆ ทำให้การสร้างวงจรต้นแบบและการทดลองเป็นเรื่องง่ายและสะดวก

อ่าน มากกว่า น้อย

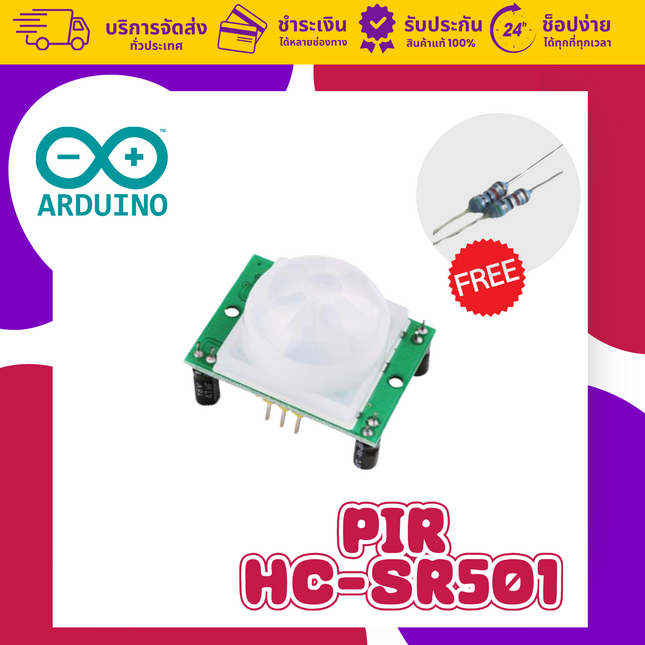

PIR Sensor HC-SR501 คืออะไร? วิธีใช้งานกับ Arduino HC-SR501 คือเซนเซอร์ตรวจจับการเคลื่อนไหว (Motion Sensor) ที่นิยมใช้กันอย่างแพร่หลาย ทำงานโดยใช้หลักการของ PIR (Passive Infrared) ซึ่งหมายถึงเป็นเซนเซอร์ที่คอย "รับ" หรือ "ดักจับ" รังสีอินฟราเรดที่แผ่ออกมาจากวัตถุที่มีความร้อน เช่น ร่างกายของมนุษย์หรือสัตว์ โดยตัวมันเองไม่ได้ปล่อยรังสีใดๆ ออกไป เมื่อมีคนหรือสัตว์เคลื่อนที่ผ่านหน้าเซนเซอร์ จะทำให้ปริมาณรังสีอินฟราเรดที่ตกกระทบมีการเปลี่ยนแปลงอย่างรวดเร็ว วงจรภายในจะตรวจจับการเปลี่ยนแปลงนี้และส่งสัญญาณลอจิก "HIGH" ออกมา เพื่อแจ้งให้ไมโครคอนโทรลเลอร์ทราบว่า "มีการเคลื่อนไหวเกิดขึ้น" สเปคของ HC-SR501 แรงดันใช้งาน 4.5V – 20V DC (ใช้กับ 5V ของ Arduino ได้เลย) แรงดันลอจิกเอาต์พุต 3.3V (แต่เพียงพอสำหรับขา Digital ของ Arduino อ่านค่า HIGH ได้) กระแสที่ใช้ ~50 μA (ประหยัดพลังงานมาก เหมาะกับงานแบตเตอรี่) ระยะตรวจจับ ปรับได้ประมาณ 3 ถึง 7 เมตร (ปรับด้วย Potentiometer สีส้ม) มุมตรวจจับ ประมาณ 120 องศา (รูปกรวย) เวลาหน่วง (Delay Time) ปรับได้ประมาณ 0.3 วินาที ถึง 5 นาที (ปรับด้วย Potentiometer สีส้ม) โหมดการทำงาน ปรับได้ 2 โหมด ด้วย Jumper บนบอร์ด การปรับโหมดการทำงาน (สำคัญมาก) บนบอร์ดจะมี Jumper ให้เลือกโหมดได้ 2 แบบ: Repeatable (H): หาก Jumper อยู่ตำแหน่ง H (ค่าเริ่มต้น) เซนเซอร์จะส่งสัญญาณ HIGH "ตลอดเวลา" ที่ยังคงตรวจจับการเคลื่อนไหวได้ และจะเริ่มนับเวลาหน่วงใหม่ทุกครั้งที่เจอการเคลื่อนไหวซ้ำ (เหมาะกับไฟอัตโนมัติ) Non-Repeatable (L): หาก Jumper อยู่ตำแหน่ง L เซนเซอร์จะส่งสัญญาณ HIGH เพียง "ครั้งเดียว" ตามเวลาหน่วงที่ตั้งไว้ แม้จะยังมีการเคลื่อนไหวอยู่ก็ตาม จากนั้นจะส่ง LOW และรอสักครู่ก่อนจะเริ่มตรวจจับใหม่ (เหมาะกับระบบเตือนภัย) การใช้งานกับ Arduino ✅ การต่อสายกับ Arduino ขาบน HC-SR501 ต่อกับขาบน Arduino VCC 5V GND GND OUT ขา Digital ใดก็ได้ (เช่น D2) ✅ ตัวอย่างโค้ด Arduino (ตรวจจับการเคลื่อนไหว) โค้ดนี้จะอ่านค่าจาก PIR Sensor และเมื่อตรวจพบการเคลื่อนไหว จะสั่งให้ LED บนบอร์ด (ขา 13) ติดสว่าง // กำหนดขาที่เชื่อมต่อ const int pirPin = 2; // ขาที่รับสัญญาณจาก OUT ของ PIR Sensor const int ledPin = 13; // ขา LED Build-in บนบอร์ด Arduino void setup() { pinMode(pirPin, INPUT); // กำหนดให้ขา pirPin เป็น Input pinMode(ledPin, OUTPUT); // กำหนดให้ขา ledPin เป็น Output Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial Serial.println("PIR Motion Sensor Test"); } void loop() { // อ่านค่าสถานะจาก PIR Sensor int motionState = digitalRead(pirPin); // ตรวจสอบสถานะ if (motionState == HIGH) { digitalWrite(ledPin, HIGH); // เปิด LED Serial.println("ตรวจพบการเคลื่อนไหว!"); } else { digitalWrite(ledPin, LOW); // ปิด LED Serial.println("สถานะปกติ..."); } // หน่วงเวลาเพื่อลดการแสดงผลที่เร็วเกินไป delay(500); } 💡 การประยุกต์ใช้งาน โปรเจกต์ รายละเอียดการใช้งาน ระบบเตือนภัยบุกรุก ส่งเสียงเตือนหรือแจ้งเตือนผ่าน Line เมื่อมีคนเดินผ่านในบริเวณที่กำหนด ไฟทางเดิน/ห้องน้ำอัตโนมัติ เปิดไฟเมื่อมีคนเดินเข้ามาในพื้นที่ และปิดไฟเมื่อไม่พบการเคลื่อนไหวแล้ว ระบบบ้านอัจฉริยะ ใช้เป็นตัวกระตุ้น (Trigger) เพื่อสั่งงานอุปกรณ์อื่น เช่น เปิดแอร์, เปิดพัดลม เมื่อมีคนอยู่ในห้อง กล้องวงจรปิดอัจฉริยะ สั่งให้ ESP32-CAM หรือกล้องอื่นเริ่มบันทึกภาพเมื่อตรวจพบการเคลื่อนไหว ระบบประหยัดพลังงาน ใช้ปลุกไมโครคอนโทรลเลอร์ (เช่น ESP32) จากโหมด Deep Sleep เมื่อมีคนเข้ามาใกล้ ⭐ ข้อดีของ HC-SR501 ใช้งานง่าย: มีเพียง 3 ขา และให้สัญญาณเป็น Digital ทำให้เขียนโค้ดไม่ซับซ้อน ประหยัดพลังงานมาก: ใช้กระแสไฟน้อยมากในสถานะสแตนด์บาย เหมาะกับงานที่ใช้แบตเตอรี่ ปรับแต่งได้: สามารถปรับระยะการตรวจจับและเวลาหน่วงได้ตามความต้องการของโปรเจกต์ เข้ากันได้ดี: ทำงานได้กับ Arduino, ESP8266, ESP32, และ Raspberry Pi

อ่าน มากกว่า น้อย

สร้างและปรับแต่ง Large Language Models (LLMs) บน Raspberry Pi 5 ก้าวสู่โลกแห่ง AI ยุคใหม่ด้วยโปรเจกต์การพัฒนา Large Language Models (LLMs) บน Raspberry Pi 5 อุปกรณ์ขนาดเล็กที่ทรงพลังอย่างไม่น่าเชื่อ ด้วยประสิทธิภาพที่เพิ่มขึ้นอย่างมหาศาลจากรุ่นก่อน ทำให้ Raspberry Pi 5 สามารถรองรับการประมวลผล AI และ Machine Learning ได้ดียิ่งขึ้น ชุดคิทนี้จะเปิดโอกาสใหม่ให้กับการประมวลผลภาษาธรรมชาติ (NLP) ในระดับที่ประหยัดพลังงานและราคา เหมาะสำหรับนักพัฒนาที่ต้องการทดลองและประยุกต์ใช้งาน AI ได้ทุกที่ทุกเวลา หัวใจหลักของชุดโปรเจกต์: Raspberry Pi AI Kit ชุดนี้ไม่ได้มีเพียงแค่ Raspberry Pi 5 แต่ยังมาพร้อมกับ Raspberry Pi AI Kit ซึ่งมีตัวเร่งความเร็ว AI (AI Accelerator) จาก Hailo ทำให้สามารถรันโมเดล AI ที่ซับซ้อนได้อย่างมีประสิทธิภาพ ลดภาระการทำงานของ CPU และเพิ่มความเร็วในการประมวลผลได้อย่างมหาศาล อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89045 Raspberry Pi 5 (4GB RAM) F91476 Raspberry Pi AI Kit (M.2 HAT+ & Hailo AI Accelerator) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) NF73397 Flash Drive 128 GB (สำหรับเก็บโมเดล LLMs และข้อมูล) สิ่งที่คุณสามารถพัฒนาได้ Private Chatbot: สร้าง Chatbot ส่วนตัวที่ทำงานได้โดยไม่ต้องเชื่อมต่ออินเทอร์เน็ต เพื่อความปลอดภัยของข้อมูลสูงสุด Local Voice Assistant: พัฒนาผู้ช่วยคำสั่งเสียงที่ประมวลผลบนอุปกรณ์โดยตรง ตอบสนองรวดเร็วและเป็นส่วนตัว Text Summarization Tool: สร้างเครื่องมือสรุปข้อความหรือเอกสารอัตโนมัติ Sentiment Analysis: วิเคราะห์อารมณ์หรือความคิดเห็นจากข้อความ เช่น Social Media Feeds หรือรีวิวสินค้า เริ่มต้นโปรเจกต์ AI ของคุณเลย!

อ่าน มากกว่า น้อย

สร้างระบบอ่านอักขระจากภาพ (OCR) ด้วย Raspberry Pi 5 โปรเจกต์นี้จะพาคุณเข้าสู่โลกของการรู้จักอักษรด้วยเทคโนโลยี OCR (Optical Character Recognition) บน Raspberry Pi 5 (รุ่น 8GB RAM) พร้อม AI Kit ที่ทรงพลัง เหมาะสำหรับการแปลงภาพถ่ายเอกสารให้เป็นข้อความ Digital ได้อย่างรวดเร็วและแม่นยำ ด้วยประสิทธิภาพที่สูงขึ้นของ Raspberry Pi 5 ทำให้การประมวลผล AI และ OCR เป็นไปได้ในอุปกรณ์ขนาดเล็ก เหมาะสำหรับผู้ที่ต้องการแปลงข้อมูลจากกระดาษเป็น Digital โดยอัตโนมัติในงบประมาณที่จับต้องได้ หัวใจหลักของโปรเจกต์: AI Kit และ Camera Module ความสำเร็จของโปรเจกต์นี้อยู่ที่การทำงานร่วมกันของสององค์ประกอบสำคัญ: Raspberry Pi Camera: ทำหน้าที่จับภาพเอกสารหรือข้อความด้วยความละเอียดสูง เพื่อให้ได้ข้อมูลภาพที่คมชัดสำหรับนำไปประมวลผลต่อ Raspberry Pi AI Kit: มาพร้อมตัวเร่งความเร็ว AI (Hailo AI Accelerator) ซึ่งจะช่วยเร่งการทำงานของโมเดล Machine Learning ที่ใช้ในการวิเคราะห์และจดจำตัวอักขระ ทำให้กระบวนการ OCR รวดเร็วและแม่นยำยิ่งขึ้น อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89046 Raspberry Pi 5 (8GB RAM) F93183 Raspberry Pi AI Kit (M.2 HAT+ & Hailo AI Accelerator) F91830 Raspberry Pi Camera Module F91747 FPC Camera Cable for Raspberry Pi 5 (สายแพกล้อง) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) ตัวอย่างการประยุกต์ใช้งาน เครื่องสแกนเอกสารอัจฉริยะ: สร้างอุปกรณ์ที่สามารถถ่ายภาพและแปลงใบเสร็จ, นามบัตร, หรือเอกสารต่างๆ ให้เป็นข้อความที่ค้นหาและแก้ไขได้โดยอัตโนมัติ ระบบอ่านป้ายทะเบียนรถยนต์ (License Plate Recognition): พัฒนาระบบสำหรับตรวจจับและอ่านป้ายทะเบียนเพื่อใช้ในระบบควบคุมการเข้า-ออก เครื่องมือช่วยผู้พิการทางสายตา: สร้างอุปกรณ์ที่สามารถอ่านข้อความจากหนังสือ, ฉลากสินค้า, หรือป้ายต่างๆ แล้วแปลงเป็นเสียงพูด ระบบ Data Entry อัตโนมัติ: ลดขั้นตอนการกรอกข้อมูลจากแบบฟอร์มกระดาษเข้าสู่ระบบคอมพิวเตอร์ เริ่มต้นโปรเจกต์ OCR ของคุณเลย!

อ่าน มากกว่า น้อย

ชุดสร้าง IoT Server อัจฉริยะด้วย Raspberry Pi 4 สร้างศูนย์กลางข้อมูล IoT (Internet of Things) ส่วนตัวของคุณด้วยชุดอุปกรณ์ Raspberry Pi 4 ที่มาพร้อมทุกสิ่งที่คุณต้องการ โปรเจกต์นี้จะเปลี่ยน Raspberry Pi ของคุณให้กลายเป็นเซิร์ฟเวอร์อัจฉริยะสำหรับรวบรวม, จัดเก็บ, และแสดงผลข้อมูลจากเซนเซอร์ต่างๆ เหมาะสำหรับผู้ที่ต้องการตั้งค่าระบบ Smart Home หรือ Smart Farm ด้วยงบประมาณที่จำกัด แต่ได้ประสิทธิภาพระดับสูง หัวใจหลักของ IoT Server ที่คุณจะได้เรียนรู้ InfluxDB ฐานข้อมูลที่ออกแบบมาเพื่อเก็บข้อมูลแบบ Time-series โดยเฉพาะ เหมาะสำหรับการบันทึกค่าจากเซนเซอร์ต่างๆ ที่มีการเปลี่ยนแปลงตามเวลา Grafana เครื่องมือสร้าง Dashboard สำหรับแสดงผลข้อมูลแบบเรียลไทม์ คุณสามารถสร้างกราฟสวยงามเพื่อติดตามค่าต่างๆ ที่บันทึกไว้ใน InfluxDB MQTT โปรโตคอลสื่อสารน้ำหนักเบาที่ทำให้อุปกรณ์ IoT สามารถส่งและรับข้อมูลหากันได้อย่างมีประสิทธิภาพและรวดเร็ว Node-RED เครื่องมือสร้าง Flow การทำงานแบบ Visual (ลาก-วาง) ทำให้การสร้างเงื่อนไขและตรรกะการทำงานเป็นเรื่องง่ายโดยไม่ต้องเขียนโค้ดซับซ้อน อุปกรณ์ทั้งหมดในชุดนี้ รหัสสินค้า รายการอุปกรณ์ จำนวน F80094 Raspberry Pi 4 (4GB RAM) 1 ชิ้น F74138 Raspberry Pi 4 Case (เคส) 1 ชิ้น NF73987 Adapter Raspberry Pi 4 (Official Power Supply) 1 ชิ้น NF68465 SD Card 32GB 1 ชิ้น F79265 Micro HDMI to HDMI Cable 1 เส้น NF65047 Heat Sink (ชุดระบายความร้อน) 1 ชุด เริ่มต้นโปรเจกต์ IoT ของคุณเลย!

อ่าน มากกว่า น้อย

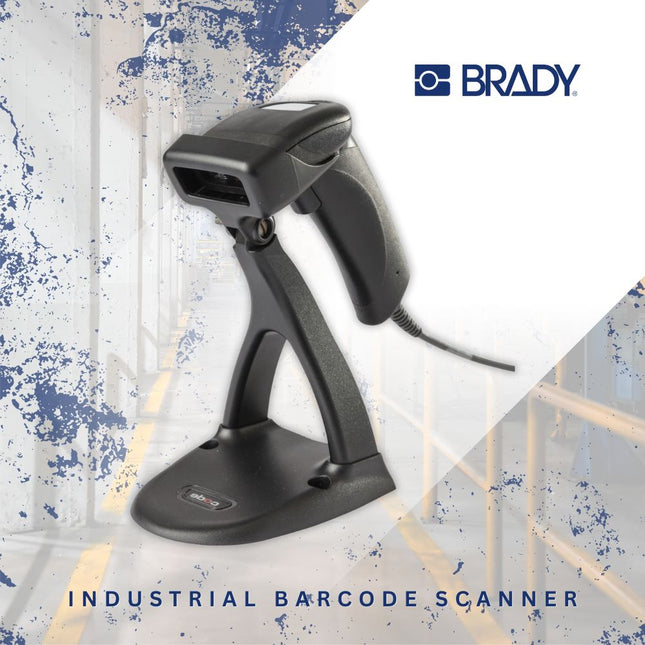

สร้างระบบสแกนบาร์โค้ดอัจฉริยะ พร้อมบันทึกวิดีโอทุกรายการ ยกระดับการจัดการข้อมูลของคุณด้วยโปรเจกต์สร้าง ระบบสแกนบาร์โค้ดด้วย Raspberry Pi ที่ไม่เพียงแค่สแกนบาร์โค้ด แต่ยังสามารถบันทึกวิดีโอของการสแกนลงใน USB Flash Drive ได้โดยอัตโนมัติ เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการยืนยันด้วยภาพ เช่น การจัดการสต๊อกสินค้า, การรับ-ส่งพัสดุ, หรือระบบรักษาความปลอดภัย หลักการทำงานของโปรเจกต์ สแกน: เครื่องอ่านบาร์โค้ดทำการสแกนสินค้าและส่งข้อมูลไปยัง Raspberry Pi สั่งงาน: Raspberry Pi รับข้อมูลบาร์โค้ด และสั่งให้ Raspberry Pi Camera เริ่มบันทึกวิดีโอทันที บันทึก: ระบบจะบันทึกทั้งข้อมูลบาร์โค้ดและไฟล์วิดีโอของการสแกนลงใน USB Flash Drive โดยอัตโนมัติ เพื่อใช้ในการตรวจสอบย้อนหลัง อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F80094 Raspberry Pi 4 Model B (4GB RAM) NF73407 เครื่องอ่าน Barcode (USB Barcode Scanner) NF91746 Raspberry Pi Camera Module F74138 Raspberry Pi 4 Case (เคส) NF73987 Adapter Raspberry Pi 4 (อะแดปเตอร์) NF73397 Flash Drive 128 GB (สำหรับบันทึกวิดีโอ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF65047 Heat Sink (ชุดระบายความร้อน) ตัวอย่างการประยุกต์ใช้งาน ระบบจัดการคลังสินค้า: ตรวจสอบและยืนยันสินค้าที่เบิกจ่ายด้วยภาพวิดีโอ ลดข้อผิดพลาด จุดรับ-ส่งพัสดุ: บันทึกหลักฐานวิดีโอขณะสแกนรับพัสดุแต่ละชิ้น ระบบ Point of Sale (POS): เพิ่มความปลอดภัยโดยการบันทึกภาพสินค้าขณะทำการสแกนขาย ระบบควบคุมการเข้า-ออก: สแกนบัตรพนักงานพร้อมบันทึกวิดีโอเพื่อยืนยันตัวตน เริ่มต้นสร้างระบบสแกนอัจฉริยะของคุณ!

อ่าน มากกว่า น้อย

สร้างผู้ช่วยเสียงอัจฉริยะส่วนตัวด้วย Mycroft และ Raspberry Pi 5 โปรเจกต์นี้นำเสนอการสร้าง Smart AI Speaker ด้วยซอฟต์แวร์โอเพนซอร์ส Mycroft บน Raspberry Pi 5 ซึ่งเป็นการผสานความสามารถของผู้ช่วยเสียงอัจฉริยะเข้ากับความยืดหยุ่นของอุปกรณ์ขนาดเล็กแต่ทรงพลัง ด้วยประสิทธิภาพที่เพิ่มขึ้นของ Raspberry Pi 5 ทำให้สามารถประมวลผลคำสั่งเสียงได้อย่างรวดเร็ว มอบประสบการณ์ที่ราบรื่นและเป็นส่วนตัวสูง คุณจะได้เรียนรู้ตั้งแต่การติดตั้งไปจนถึงการปรับแต่ง Mycroft ให้ตอบสนองได้ตามต้องการ เพื่อสร้างผู้ช่วยอัจฉริยะที่เข้ากับบ้านของคุณได้อย่างสมบูรณ์แบบ! Mycroft AI คืออะไร? Mycroft คือแพลตฟอร์มผู้ช่วยเสียงอัจฉริยะแบบโอเพนซอร์ส (Open Source) ที่เน้นความเป็นส่วนตัว (Privacy-focused) เป็นทางเลือกที่ยอดเยี่ยมสำหรับผู้ที่ไม่ต้องการใช้บริการจากบริษัทเทคโนโลยีขนาดใหญ่ คุณสามารถปรับแต่ง "Skill" หรือความสามารถต่างๆ ได้อย่างอิสระ อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89045 Raspberry Pi 5 (4GB RAM) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) --- ไมโครโฟนแบบ USB (Mic USB) --- ลำโพง (Speaker USB + 3.5mm. Jack) สิ่งที่คุณทำได้กับ Smart Speaker ของคุณ ผู้ช่วยส่วนตัว: ถามคำถามทั่วไป, เช็คสภาพอากาศ, ตั้งนาฬิกาปลุกและนาฬิกาจับเวลา ศูนย์รวมความบันเทิง: สั่งให้เล่นเพลง, Podcasts, หรือหนังสือเสียง ควบคุมบ้านอัจฉริยะ: สามารถปรับแต่งเพื่อเชื่อมต่อและควบคุมอุปกรณ์ Smart Home อื่นๆ ผ่าน Home Assistant ได้ พัฒนา Skill ของตัวเอง: สร้างคำสั่งและความสามารถใหม่ๆ ที่เป็นเอกลักษณ์เฉพาะตัวคุณด้วย Python เริ่มต้นสร้าง Smart Speaker ของคุณ!

อ่าน มากกว่า น้อย

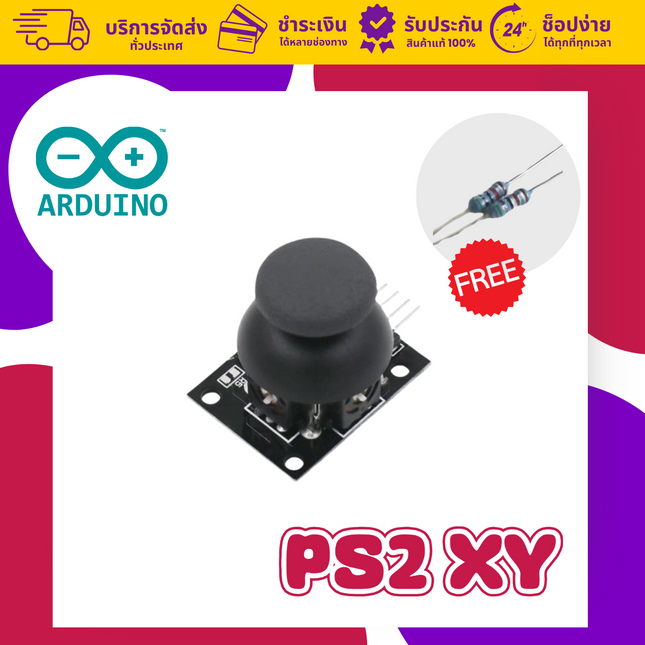

PS2 XY Joystick Module คืออะไร? วิธีใช้งานกับ Arduino A302 PS2 XY Joystick Module คือ โมดูลจอยสติ๊กแบบอนาล็อกที่ทำงานคล้ายกับจอยเกม PlayStation 2 (PS2) ประกอบด้วยแกนควบคุม 2 แกน (แกน X และแกน Y) สำหรับตรวจจับการเคลื่อนที่ในแนว ซ้าย-ขวา และ ขึ้น-ลง นอกจากนี้ยังมีปุ่มกด (Push Button) ที่สามารถใช้งานได้เมื่อกดแกนจอยสติ๊กลงไปตรงๆ ด้วยความสามารถในการให้ค่าได้ทั้งแบบอนาล็อก (ตำแหน่ง) และดิจิทัล (ปุ่มกด) ทำให้มันเป็นอุปกรณ์อินพุตที่ยอดเยี่ยมสำหรับควบคุมหุ่นยนต์, แขนกล, กล้อง, รถบังคับ, หรือสร้างเกม DIY ต่างๆ สเปคของ Joystick Module แรงดันไฟฟ้าใช้งาน 3.3V – 5V อินพุตแกน X และ Y ให้สัญญาณเอาต์พุตแบบ Analog (0 - 1023 บน Arduino) ปุ่มกดกลาง (SW) ให้สัญญาณเอาต์พุตแบบ Digital (ส่งค่า LOW เมื่อถูกกด) ขาใช้งาน 5 ขา (GND, 5V, VRx, VRy, SW) ขนาดโดยรวม ประมาณ 34 × 26 มม. การใช้งานกับ Arduino ✅ การต่อสาย ขาบนโมดูล ต่อกับขาบน Arduino UNO หน้าที่ GND GND กราวด์ VCC (5V) 5V ไฟเลี้ยง VRx A0 สัญญาณอนาล็อกแกน X VRy A1 สัญญาณอนาล็อกแกน Y SW D2 สัญญาณดิจิทัลของปุ่มกด ✅ ตัวอย่างโค้ด Arduino โค้ดนี้จะอ่านค่าจากแกน X, Y และปุ่มกด แล้วแสดงผลทาง Serial Monitor // กำหนดขาที่เชื่อมต่อ const int VRxPin = A0; // แกน X const int VRyPin = A1; // แกน Y const int SWPin = 2; // ปุ่มกด (Switch) void setup() { Serial.begin(9600); // กำหนดให้ขา SW เป็น INPUT และเปิดใช้งาน Pull-up Resistor ภายใน // เพื่อให้สถานะปกติเป็น HIGH และเป็น LOW เมื่อถูกกด pinMode(SWPin, INPUT_PULLUP); } void loop() { // อ่านค่าอนาลอกจากแกน X และ Y int xPosition = analogRead(VRxPin); int yPosition = analogRead(VRyPin); // อ่านค่าดิจิทัลจากปุ่มกด int buttonState = digitalRead(SWPin); // แสดงผลค่าที่อ่านได้ Serial.print("X: "); Serial.print(xPosition); Serial.print(" | Y: "); Serial.print(yPosition); Serial.print(" | Button: "); Serial.println(buttonState == LOW ? "Pressed" : "Not Pressed"); delay(200); // หน่วงเวลาเล็กน้อย } หลักการอ่านค่าจากโค้ด แกน X (VRx) และ Y (VRy): ให้ค่าอนาล็อกในช่วง 0–1023 โดยตำแหน่งกลางจะอยู่ประมาณ 512 เมื่อโยกไปสุดด้านหนึ่ง ค่าจะเข้าใกล้ 0 และอีกด้านจะเข้าใกล้ 1023 ปุ่มกด (SW): เมื่อปุ่มถูกกด จะให้ค่าเป็น LOW (0) และเมื่อปล่อยจะเป็น HIGH (1) (เนื่องจากเราใช้ `INPUT_PULLUP`) 💡 การประยุกต์ใช้งาน โปรเจกต์ การใช้งาน Joystick รถบังคับไร้สาย ใช้ค่า X/Y ควบคุมทิศทางและความเร็วของมอเตอร์ล้อซ้าย-ขวา แขนกล/หุ่นยนต์ ควบคุมการเคลื่อนไหวของ Servo Motor หลายๆ ตัวได้อย่างละเอียดและเป็นธรรมชาติ กล้องแพน-ทิลท์ (Pan-Tilt) ใช้โยกจอยสติ๊กเพื่อสั่งให้กล้องหันซ้าย-ขวา และก้ม-เงย เกม DIY สร้างเกมง่ายๆ บนจอ OLED หรือ LED Matrix โดยใช้จอยเป็นตัวควบคุม เมนูควบคุม ใช้เลื่อนเคอร์เซอร์ขึ้น-ลง-ซ้าย-ขวา และใช้ปุ่มกดเพื่อ "ยืนยัน" การเลือกเมนูบนจอ LCD ข้อดีและข้อควรระวัง ✅ ข้อดี ใช้งานง่ายมาก เพียงต่อสายไม่กี่เส้นและอ่านค่าได้ทันที ให้สัญญาณครบถ้วน ได้ทั้งค่าตำแหน่งแบบอนาล็อก 2 แกน และค่าปุ่มกดแบบดิจิทัล ราคาถูกและทนทาน เหมาะสำหรับโปรเจกต์ต้นแบบและงานอดิเรก เข้ากันได้กับหลายบอร์ด เช่น Arduino, ESP32, Raspberry Pi ⚠️ ข้อควรระวัง ควรใช้งานด้วยความนุ่มนวล ไม่กระชากหรือกดแรงเกินไป เพราะกลไกภายในอาจเสียหายได้ หากใช้กับบอร์ดที่ทำงานบน Logic 3.3V (เช่น ESP32, Raspberry Pi) ควรจ่ายไฟ VCC ให้โมดูลจากขา 3.3V ของบอร์ดนั้นๆ เพื่อความเข้ากันได้ของสัญญาณ

อ่าน มากกว่า น้อย

อะแดปเตอร์ Power Supply 5.1V 2.5A - จ่ายไฟเสถียร ปลอดภัยสูงสุด เพาเวอร์ซัพพลาย (Power Supply) คุณภาพสูง ที่ออกแบบมาเพื่อจ่ายไฟให้กับอุปกรณ์ที่ต้องการความเสถียรโดยเฉพาะ เช่น บอร์ดพัฒนา Raspberry Pi, Jetson Nano, หรืออุปกรณ์อิเล็กทรอนิกส์อื่นๆ ด้วยการจ่ายแรงดันไฟที่ 5.1V ช่วยชดเชยแรงดันที่ตกคร่อมในสาย ทำให้มั่นใจได้ว่าอุปกรณ์ปลายทางจะได้รับไฟ 5V เต็มประสิทธิภาพแม้ในขณะที่ดึงกระแสสูง ทำไมต้องเลือกอะแดปเตอร์ตัวนี้? จ่ายไฟเต็ม 2.5A: ให้พลังงานเพียงพอสำหรับโปรเจคและอุปกรณ์ต่อพ่วงต่างๆ แรงดันไฟ 5.1V เพื่อความเสถียร: เหมาะอย่างยิ่งสำหรับ Raspberry Pi ป้องกันปัญหาไฟตกหรือหน้าจอขึ้นสัญลักษณ์สายฟ้า ปลอดภัยสูงสุด: มาตรฐานความปลอดภัยครบครัน ใช้งานได้อย่างไร้กังวล ประหยัดพลังงาน: ด้วยมาตรฐาน ERP Level 6 ช่วยลดค่าไฟเมื่อเสียบปลั๊กทิ้งไว้ คุณสมบัติเด่น (Key Features) ระบบป้องกันครบวงจร: ปกป้องอุปกรณ์ของคุณจากความเสียหายด้วยระบบป้องกันไฟฟ้าลัดวงจร (Short circuit), กระแสเกิน (Over-current) และแรงดันไฟเกิน (Over-voltage) สายไฟยาว 1.5 เมตร: เพิ่มความยืดหยุ่นในการจัดวางอุปกรณ์ของคุณ ประสิทธิภาพสูง มาตรฐาน ERP Level 6: เป็นมาตรฐานการประหยัดพลังงานระดับสูง กินไฟน้อยมากในโหมดสแตนด์บาย (Low standby current consumption) ฉนวนไฟฟ้า 2 ชั้น (Class II): ปลอดภัยสูงแม้ใช้งานในบ้านที่ไม่มีการต่อสายดิน ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) แรงดันเอาท์พุต (Output Voltage) 5.1 V กระแสเอาท์พุต (Output Current) 2.5 A ความยาวสาย (Cable Length) 1.5 เมตร ระบบป้องกัน (Protection) ป้องกันการลัดวงจร, กระแสเกิน, แรงดันเกิน มาตรฐานประสิทธิภาพ (Efficiency Rating) ERP level 6 มาตรฐานความปลอดภัย (Safety) ฉนวน 2 ชั้น (Class II double insulated) การใช้พลังงานขณะรอ (Standby) ต่ำมาก (Low consumption) เหมาะสำหรับอุปกรณ์ บอร์ด Raspberry Pi (ทุกรุ่น) บอร์ดพัฒนาอื่นๆ เช่น Orange Pi, Jetson Nano, BeagleBone กล่อง Android TV Box ฮาร์ดดิสก์พกพา (External HDD) อุปกรณ์อื่นๆ ที่ใช้ไฟ 5V และต้องการกระแสไม่เกิน 2.5A

อ่าน มากกว่า น้อย

ชุดเริ่มต้นที่สมบูรณ์แบบสำหรับ Raspberry Pi 3 Model B+ เริ่มต้นสู่โลกแห่งการสร้างสรรค์โปรเจกต์อิเล็กทรอนิกส์ด้วย ชุด Raspberry Pi 3 Model B+ Set ที่มาพร้อมอุปกรณ์ที่จำเป็นทั้งหมดในกล่องเดียว ไม่ต้องเสียเวลาตามหาส่วนประกอบทีละชิ้น บอร์ด Raspberry Pi 3B+ เป็นรุ่นยอดนิยมที่มีความเสถียรสูงและรองรับโปรเจกต์ได้หลากหลาย ตั้งแต่การเรียนเขียนโค้ดไปจนถึงการสร้าง Media Center หรือเซิร์ฟเวอร์ขนาดเล็กในบ้าน สินค้าภายใน SET ประกอบด้วย รหัสสินค้า รายการอุปกรณ์ RPI3-MODBP Raspberry Pi 3 Model B+ T5875DV Adapter Raspberry Pi 3B+ (5V 2.5A) NF68465 SD Card 32GB 83-17540 Clear Enclosure for Raspberry Pi 3B+ (เคสใส) NF65047 Heat Sink (ชุดระบายความร้อน) CPRP010-W-RS HDMI to HDMI Cable (สายต่อจอภาพ, 1 เมตร) ข้อมูลจำเพาะทางเทคนิคของ Raspberry Pi 3 Model B+ CPU Broadcom BCM2837B0, Quad-core 1.4GHz ARM Cortex-A53 (64-bit) RAM 1GB LPDDR2 SDRAM Wi-Fi Dual-band 2.4GHz และ 5GHz IEEE 802.11 b/g/n/ac Bluetooth Bluetooth 4.2, BLE (Bluetooth Low Energy) Ethernet Gigabit Ethernet over USB 2.0 (ความเร็วสูงสุด 300Mbps) USB Ports 4 × USB 2.0 ports GPIO Standard 40-pin GPIO header Video & Audio 1 × พอร์ต HDMI ขนาดเต็ม, พอร์ต MIPI DSI display, พอร์ต MIPI CSI camera, 4-pole stereo output and composite video port Storage ช่อง MicroSD card สำหรับระบบปฏิบัติการและเก็บข้อมูล Power 5V/2.5A DC ผ่านพอร์ต Micro USB เหมาะสำหรับโปรเจกต์หลากหลาย ศูนย์รวมความบันเทิง (Media Center): ใช้งานร่วมกับ OSMC หรือ LibreELEC เพื่อสร้างระบบดูหนังฟังเพลง เครื่องเล่นเกม Retro: ลง RetroPie เพื่อเล่นเกมจากคอนโซลยุคเก่า การเรียนรู้เขียนโปรแกรม: เหมาะสำหรับนักเรียนนักศึกษาที่เริ่มต้นกับ Python หรือ Scratch เซิร์ฟเวอร์ขนาดเล็ก: ใช้งานเป็น Web Server, File Server, หรือ Ad-blocker (Pi-hole) สั่งซื้อชุด Raspberry Pi 3B+ Set เลย!

อ่าน มากกว่า น้อย

ชุดเริ่มต้นที่สมบูรณ์แบบสำหรับ Raspberry Pi 4 ก้าวสู่ประสิทธิภาพที่เหนือกว่าด้วย ชุด Raspberry Pi 4 Set ที่มาพร้อมอุปกรณ์ที่จำเป็นทั้งหมดสำหรับการเริ่มต้นโปรเจกต์ของคุณ Raspberry Pi 4 Model B คือการอัปเกรดครั้งใหญ่ที่มอบความเร็วและประสิทธิภาพเทียบเท่าคอมพิวเตอร์เดสก์ท็อประดับเริ่มต้น สามารถใช้งานได้หลากหลาย ตั้งแต่การท่องเว็บ, งานเอกสาร, การสร้างเซิร์ฟเวอร์, ไปจนถึงการเล่นวิดีโอ 4K สินค้าภายใน SET ประกอบด้วย รหัสสินค้า รายการอุปกรณ์ RPI4-MODBP-4GB Raspberry Pi 4 Model B (4GB RAM) PI4B_CASE_RED/WHITE Raspberry Pi 4 Case (เคส) SC0218 Adapter Raspberry Pi 4 (อะแดปเตอร์ USB-C 5V 3A) NF68465 SD Card 32GB T7732AX Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF65047 Heat Sink (ชุดระบายความร้อน) ข้อมูลจำเพาะทางเทคนิคของ Raspberry Pi 4 Model B CPU Broadcom BCM2711, Quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz-1.8GHz RAM 4GB LPDDR4-3200 SDRAM Wi-Fi Dual-band 2.4GHz และ 5.0GHz IEEE 802.11ac Bluetooth Bluetooth 5.0, BLE (Bluetooth Low Energy) Ethernet True Gigabit Ethernet USB Ports 2 × USB 3.0 ports, 2 × USB 2.0 ports GPIO Standard 40-pin GPIO header (เข้ากันได้กับรุ่นเก่า) Video Output 2 × Micro-HDMI ports (รองรับ 1 จอ 4K@60Hz หรือ 2 จอ 4K@30Hz) Multimedia H.265 (4Kp60 decode), H.264 (1080p60 decode, 1080p30 encode), OpenGL ES 3.1 Storage ช่อง MicroSD card สำหรับระบบปฏิบัติการและเก็บข้อมูล Power 5V DC via USB-C connector (ขั้นต่ำ 3A) สั่งซื้อชุด Raspberry Pi 4 Set เลย!

อ่าน มากกว่า น้อย

อะแดปเตอร์จ่ายไฟสำหรับ Raspberry Pi 4 (5.1V 3A, USB-C) - ของแท้ จ่ายไฟเสถียร หมดปัญหาไฟตกหรือประสิทธิภาพไม่เต็มที่! อะแดปเตอร์ Power Supply สำหรับ Raspberry Pi 4 Model B โดยเฉพาะ ถูกออกแบบมาเพื่อจ่ายกระแสไฟที่ 3A และแรงดัน 5.1V อย่างมีเสถียรภาพ ทำให้บอร์ด Raspberry Pi 4 ของคุณทำงานได้อย่างเต็มศักยภาพ แม้จะต่ออุปกรณ์เสริมจำนวนมากก็ตาม ทำไมต้องใช้อะแดปเตอร์สำหรับ Raspberry Pi 4 โดยเฉพาะ? Raspberry Pi 4 ต้องการพลังงานสูงกว่ารุ่นก่อนๆ การใช้อะแดปเตอร์ทั่วไปอาจทำให้เกิดปัญหาไฟตก (สัญลักษณ์รูปสายฟ้าบนหน้าจอ) และทำให้ระบบทำงานผิดพลาดได้ อะแดปเตอร์ 5.1V 3A ตัวนี้คือคำตอบที่สมบูรณ์แบบเพื่อให้บอร์ดของคุณทำงานได้อย่างราบรื่นและยาวนาน คุณสมบัติหลัก (Key Features) ออกแบบมาสำหรับ Raspberry Pi 4: จ่ายไฟได้ตรงตามสเปคที่บอร์ดต้องการ จ่ายไฟเต็ม 5.1V 3A: ให้พลังงานเพียงพอและมีเสถียรภาพสูง หัวต่อแบบ USB-C: ตรงรุ่นสำหรับ Raspberry Pi 4 ปลั๊กแบบ US (ขาแบน): ใช้งานได้กับเต้ารับมาตรฐานในประเทศไทย คุณภาพและความปลอดภัยสูง: ผ่านมาตรฐานและปลอดสารเคมีอันตราย (No SVHC) รองรับการใช้งานกับ (Compatibility) อะแดปเตอร์นี้ถูกออกแบบมาเพื่อใช้งานกับ Raspberry Pi 4 Model B ได้ทุกรุ่นหน่วยความจำ: ✅ Raspberry Pi 4 Model B / 1GB RAM ✅ Raspberry Pi 4 Model B / 2GB RAM ✅ Raspberry Pi 4 Model B / 4GB RAM ✅ Raspberry Pi 4 Model B / 8GB RAM ข้อมูลทางเทคนิค (Technical Specifications) ประเภทอุปกรณ์ (Accessory Type) อะแดปเตอร์จ่ายไฟสำหรับ Raspberry Pi (RPi Power Supply) สำหรับใช้กับ (For Use With) Raspberry Pi 4 Model B แรงดันเอาท์พุต (Output Voltage) 5.1V กระแสเอาท์พุต (Output Current) 3.0A หัวต่อ (Output Connector) USB Type-C ประเภทปลั๊ก (Plug Type) US (ขาแบน) สี (Color) สีดำ (Black) มาตรฐานสารอันตราย (SVHC) No SVHC (ปลอดสารเคมีอันตราย)

อ่าน มากกว่า น้อย

เคสสำหรับ Raspberry Pi 4 (Official Case) ปกป้องบอร์ด Raspberry Pi 4 ของคุณด้วยเคสอย่างเป็นทางการที่ออกแบบมาให้พอดีและปลอดภัยอย่างสมบูรณ์แบบ มีให้เลือก 2 โทนสีคลาสสิก คือ แดง-ขาว และ ดำ-เทา การออกแบบที่ลงตัวและการป้องกันที่เหนือกว่า เคสนี้ผลิตจากพลาสติก ABS คุณภาพสูง ประกอบด้วย 2 ส่วนที่ประกบกันได้อย่างลงตัว ช่วยปกป้องบอร์ด Raspberry Pi 4 จากการกระแทกและฝุ่นละออง มีการเว้นช่องสำหรับพอร์ตเชื่อมต่อทั้งหมดไว้อย่างแม่นยำ ไม่ว่าจะเป็น Dual micro HDMI®, Audio/Video, USB, Ethernet, พอร์ตจ่ายไฟ USB-C และช่องใส่การ์ด microSD ฝาปิดด้านบนสามารถถอดออกได้ (Clip-on) เพื่อให้คุณเข้าถึงขา GPIO ทั้ง 40 pin สำหรับการเชื่อมต่อกับอุปกรณ์เสริมอื่นๆ หรือติดตั้งบอร์ด HAT ได้อย่างสะดวก คุณสมบัติเด่น (Key Features) โครงสร้างพลาสติก ABS คุณภาพสูง 2 ชิ้น ออกแบบมาพอดีกับ Raspberry Pi 4 ช่วยปกป้องบอร์ดอย่างปลอดภัย มีฝาปิดด้านบนที่สามารถถอดออกได้ มีช่องสำหรับพอร์ตเชื่อมต่อครบครัน มองเห็นไฟแสดงสถานะ Power และ Activity ได้จากด้านข้าง มียางกันลื่น (Anti-slip feet) ช่วยให้บอร์ดตั้งได้อย่างมั่นคง เข้ากันได้กับพัดลมระบายอากาศ Raspberry Pi 4 Case Fan ความเข้ากันได้ (Compatibility) ออกแบบมาสำหรับ: Raspberry Pi 4 Model B ทุกรุ่น (1GB, 2GB, 4GB, 8GB) อุปกรณ์เสริมที่รองรับ: Raspberry Pi 4 Case Fan (พัดลมระบายอากาศอย่างเป็นทางการ) สั่งซื้อเลย

อ่าน มากกว่า น้อย

  Raspberry Pi 4 Model B คืออะไร? สเปคเด่นและการใช้งาน Raspberry Pi 4 Model B คือคอมพิวเตอร์ขนาดเล็กรุ่นยอดนิยมจากตระกูล Raspberry Pi ที่ได้รับความนิยมทั่วโลก โดยรุ่นนี้มีการอัปเกรดประสิทธิภาพขึ้นจาก Raspberry Pi 3 Model B+ อย่างชัดเจน ทั้งด้านความเร็วของ CPU, การประมวลผลมัลติมีเดีย, หน่วยความจำ และการเชื่อมต่อ — โดยยังคงความเข้ากันได้กับอุปกรณ์รุ่นเก่า และใช้พลังงานใกล้เคียงเดิม สำหรับผู้ใช้งานทั่วไป Raspberry Pi 4 สามารถให้ประสบการณ์ใกล้เคียงกับพีซีระดับเริ่มต้น เหมาะสำหรับใช้เป็นเดสก์ท็อปเบาๆ เซิร์ฟเวอร์ขนาดเล็ก หรือโปรเจกต์ IoT ต่างๆ คุณสมบัติเด่น โปรเซสเซอร์ 64-bit Quad-Core ประสิทธิภาพสูง รองรับการแสดงผล 2 จอความละเอียดสูงสุด 4K ผ่าน micro-HDMI รองรับการถอดรหัสวิดีโอระดับ 4Kp60 ด้วยฮาร์ดแวร์ มาพร้อม RAM สูงสุดถึง 8GB แบบ LPDDR4 เชื่อมต่อ Wi-Fi 2.4GHz / 5GHz และ Bluetooth 5.0 รองรับ Gigabit Ethernet ความเร็วสูง พอร์ต USB 3.0 สำหรับการถ่ายโอนข้อมูลที่รวดเร็ว รองรับ Power over Ethernet (PoE) ผ่าน PoE HAT (อุปกรณ์เสริม) ขา GPIO 40 ขา ใช้ร่วมกับอุปกรณ์รุ่นเก่าได้ ผ่านการรับรองมาตรฐาน ใช้งานในผลิตภัณฑ์เชิงพาณิชย์ได้ง่าย สเปค Raspberry Pi 4 Model B ชิปประมวลผล Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-bit @ 1.5GHz หน่วยความจำ 8GB LPDDR4 SDRAM (มีรุ่น 1GB, 2GB, 4GB ด้วย) การเชื่อมต่อไร้สาย Wi-Fi 2.4GHz และ 5.0GHz (802.11b/g/n/ac), Bluetooth 5.0, BLE อีเธอร์เน็ต Gigabit Ethernet พอร์ต USB 2 × USB 3.0, 2 × USB 2.0 GPIO 40 ขา (เข้ากันได้กับ HATs รุ่นเก่า) เอาต์พุตจอภาพ 2 × micro HDMI (รองรับสูงสุด 4K@60Hz) พอร์ตกล้อง/จอ MIPI DSI และ CSI (2-lane) เสียง/วิดีโอ พอร์ต 4 ขา รองรับเสียงสเตอริโอ + วิดีโอ Composite หน่วยความจำภายนอก microSD card (สำหรับ OS และเก็บข้อมูล) พลังงาน 5.1V, 3A ผ่านพอร์ต USB-C หรือ GPIO PoE รองรับ (ต้องใช้ร่วมกับ PoE HAT) ตัวอย่างการใช้งาน Raspberry Pi 4 ใช้เป็นพีซีตั้งโต๊ะราคาประหยัด สร้างระบบสมาร์ทโฮม และ IoT ทำ Media Center ด้วย Kodi หรือ Plex ใช้เป็น Web Server / NAS Server ทำงาน AI/ML ที่ Edge โครงการเรียนรู้เขียนโปรแกรม / STEM ใช้งานฝังตัวในภาคอุตสาหกรรม คำถามที่พบบ่อย (FAQ) Raspberry Pi 4 ใช้แทนคอมพิวเตอร์ได้ไหม? ได้ในระดับเบื้องต้น เช่น ใช้งานเอกสาร, เว็บเบราว์เซอร์, เขียนโค้ด หรือเล่นวิดีโอความละเอียดสูง ลงระบบปฏิบัติการอะไรได้บ้าง? สามารถใช้ Raspberry Pi OS (Raspbian เดิม), Ubuntu, Kali Linux, LibreELEC และอื่นๆ ได้ ต่อจอคู่ได้หรือไม่? ได้ ผ่านพอร์ต micro HDMI ทั้ง 2 ช่อง รองรับจอความละเอียดสูงสุด 4K@60Hz ใช้ที่ชาร์จมือถือเสียบได้ไหม? ไม่แนะนำ ควรใช้แหล่งจ่ายไฟ 5.1V, 3A ที่เสถียรผ่านพอร์ต USB-C เพื่อป้องกันปัญหาเครื่องรีสตาร์ท อุปกรณ์เสริมของรุ่นเก่าใช้งานได้ไหม? อุปกรณ์อย่าง HAT หรือ GPIO ส่วนมากใช้ร่วมกันได้ แต่เคสและอะแดปเตอร์อาจต้องเปลี่ยน 📌 หากคุณกำลังมองหาบอร์ดคอมพิวเตอร์ทรงพลัง ขนาดกะทัดรัด ใช้งานได้หลากหลาย Raspberry Pi 4 Model B คือตัวเลือกที่คุ้มค่าที่สุด

อ่าน มากกว่า น้อย

Raspberry Pi 400: คอมพิวเตอร์ส่วนตัวที่สมบูรณ์แบบในรูปแบบคีย์บอร์ด Raspberry Pi 400 คือนวัตกรรมใหม่ที่รวมเอาคอมพิวเตอร์ Raspberry Pi ทั้งหมดเข้าไปอยู่ในคีย์บอร์ดขนาดกะทัดรัด ทำให้คุณได้คอมพิวเตอร์ส่วนตัวที่ครบวงจร เพียงแค่ต่อเมาส์, จอภาพ, และแหล่งจ่ายไฟ ก็พร้อมใช้งานได้ทันที ภายในใช้บอร์ดที่ออกแบบมาเป็นพิเศษโดยมีพื้นฐานจาก Raspberry Pi 4 ซึ่งมาพร้อมโปรเซสเซอร์ที่ทรงพลัง และระบบระบายความร้อนที่ออกแบบมาโดยเฉพาะ (Custom Thermals) เพื่อให้คอมพิวเตอร์ของคุณทำงานได้อย่างเย็นและเงียบสนิท แม้ในขณะที่ใช้งานหนัก ขา GPIO ยังคงสามารถเข้าถึงได้ง่ายจากด้านหลังของคีย์บอร์ด คุณจึงสามารถเชื่อมต่อกับอุปกรณ์เสริมต่างๆ เพื่อสร้างสรรค์และทดลองโปรเจกต์ของคุณได้เหมือนกับ Raspberry Pi รุ่นปกติ ทำงานอย่างราบรื่นด้วย Raspberry Pi OS Raspberry Pi OS คือระบบปฏิบัติการอย่างเป็นทางการที่รองรับการทำงานของ Raspberry Pi 400 ได้อย่างเต็มประสิทธิภาพ คุณสามารถใช้จัดการเอกสาร, จัดตารางนัดหมาย, เริ่มต้นเรียนรู้การเขียนโปรแกรม, หรือแม้กระทั่งเชื่อมต่อกับเพื่อนๆ ได้อย่างลื่นไหล สเปค (Specifications) โปรเซสเซอร์ Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.8GHz หน่วยความจำ 4GB LPDDR4-3200 การเชื่อมต่อไร้สาย Dual-band (2.4GHz และ 5.0GHz) IEEE 802.11b/g/n/ac wireless LAN บลูทูธ Bluetooth 5.0, BLE อีเธอร์เน็ต Gigabit Ethernet พอร์ต USB 2 × USB 3.0 และ 1 × USB 2.0 GPIO Horizontal 40-pin GPIO header พอร์ตจอภาพ 2 × micro HDMI (รองรับสูงสุด 4Kp60) มัลติมีเดีย H.265 (4Kp60 decode); H.264 (1080p60 decode, 1080p30 encode); OpenGL ES 3.1, Vulkan 1.0 หน่วยความจำภายนอก ช่อง microSD card สำหรับระบบปฏิบัติการและเก็บข้อมูล คีย์บอร์ด คีย์บอร์ดขนาดกะทัดรัด 78 หรือ 79 คีย์ (ขึ้นอยู่กับโซนประเทศ) แหล่งจ่ายไฟ 5V DC ผ่านพอร์ต USB-C อุณหภูมิใช้งาน 0°C ถึง +50°C ขนาดสูงสุด 286 มม. × 122 มม. × 23 มม. อุปกรณ์ในชุด สำหรับชุดนี้ คุณจะได้รับ: Raspberry Pi 400 ที่รวมคีย์บอร์ดและคอมพิวเตอร์ Raspberry Pi 4 (4GB) ไว้ในตัวเดียวกัน (รูปแบบแป้นพิมพ์ IT Layout)

อ่าน มากกว่า น้อย

ชุด Raspberry Pi 400 Kit: คอมพิวเตอร์ All-in-One ในรูปแบบคีย์บอร์ด (US Layout) เริ่มต้นใช้งานคอมพิวเตอร์เดสก์ท็อปที่สมบูรณ์แบบได้ง่ายที่สุดด้วย Raspberry Pi 400 Kit ชุดนี้มาพร้อมทุกสิ่งที่คุณต้องการในรูปแบบ All-in-one ที่สวยงามและพกพาสะดวก ด้วยโปรเซสเซอร์ quad-core 64-bit, RAM 4GB, การเชื่อมต่อไร้สาย, เอาต์พุต 2 จอ และความสามารถในการเล่นวิดีโอ 4K ทำให้ Raspberry Pi 400 เป็นคอมพิวเตอร์ที่ทรงพลังและใช้งานง่าย เพียงแค่ต่อจอภาพ คุณก็พร้อมใช้งานได้ทันที ภายในชุดประกอบไปด้วย เราได้รวบรวมอุปกรณ์คุณภาพอย่างเป็นทางการไว้ในชุดเดียว เพื่อให้คุณได้รับประสบการณ์ที่ดีที่สุด: 1️⃣ Raspberry Pi 400: คอมพิวเตอร์ในตัวคีย์บอร์ด (RAM 4GB, แป้นพิมพ์ภาษาอังกฤษ US Layout) 2️⃣ MicroSD Card 16GB: พร้อมระบบปฏิบัติการ Raspberry Pi OS ติดตั้งไว้ล่วงหน้า 3️⃣ Raspberry Pi Power Supply: อะแดปเตอร์จ่ายไฟอย่างเป็นทางการ (ปลั๊กแบบ EU) 4️⃣ Raspberry Pi Mouse: เมาส์อย่างเป็นทางการ สีแดง-ขาว 5️⃣ Micro-HDMI to HDMI-A Cable: สายสำหรับต่อจอภาพ ยาว 1 เมตร (สีขาว) 6️⃣ Official Raspberry Pi Beginner's Guide: คู่มือเริ่มต้นใช้งาน (ภาษาอังกฤษ) โปรดทราบ: ชุดสินค้านี้เป็นเวอร์ชัน US/EU ซึ่งหมายความว่า: แป้นพิมพ์เป็นแบบ English (US) Layout ปลั๊กไฟเป็นแบบ EU Plug (ขา-กลม 2 ขา) คู่มือการใช้งานเป็นภาษาอังกฤษ ข้อมูลจำเพาะทางเทคนิคของ Raspberry Pi 400 CPU 1.8GHz quad-core ARM Cortex-A72 (64-bit SoC) RAM 4GB LPDDR4-3200 Graphics VideoCore VI (OpenGL ES 3.1, Vulkan) Video Decode 4K UHD @ 60Hz HEVC decoding Networking True Gigabit Ethernet, Dual-band 802.11ac Wi-Fi, Bluetooth 5.0 BLE พอร์ต USB 2 × USB 3.0 และ 1 × USB 2.0 พอร์ตจอภาพ 2 × micro HDMI (รองรับ 1 จอ 4K@60Hz หรือ 2 จอ 4K@30Hz) แหล่งจ่ายไฟ USB-C, 5V 3A GPIO 40-pin horizontal GPIO connector อื่นๆ Kensington lock สั่งซื้อชุด Pi 400 Kit เลย!

อ่าน มากกว่า น้อย

ชุดคอมพิวเตอร์คีย์บอร์ด Raspberry Pi 400 IT SET สัมผัสประสบการณ์คอมพิวเตอร์เดสก์ท็อปที่สมบูรณ์แบบและง่ายที่สุดด้วย Raspberry Pi 400 IT SET ชุดนี้ได้รวบรวมทุกสิ่งที่คุณต้องการเพื่อเริ่มต้นใช้งานคอมพิวเตอร์ในรูปแบบคีย์บอร์ดได้ทันที เพียงแค่ต่อเข้ากับจอภาพหรือทีวีของคุณ สินค้าภายใน SET ประกอบด้วย เราได้คัดสรรอุปกรณ์ที่จำเป็นและเข้ากันได้อย่างดีที่สุดมาไว้ในชุดเดียว เพื่อให้คุณพร้อมสำหรับทุกการใช้งาน ตั้งแต่การทำงาน, การเรียนรู้, ไปจนถึงการเขียนโปรแกรม อุปกรณ์ จำนวน Raspberry Pi 400 IT Keyboard รหัสสินค้า: RPI400-IT 1 ชิ้น Adapter Raspberry Pi (Official Power Supply) รหัสสินค้า: SC0218 1 ชิ้น Micro HDMI to HDMI Cable (1 เมตร) รหัสสินค้า: T7732AX 1 เส้น SD Card 32GB รหัสสินค้า: NF68465 1 ชิ้น สิ่งที่คุณต้องเตรียมเพิ่มเติม: จอภาพ (Monitor หรือ TV) ที่มีพอร์ต HDMI และเมาส์แบบ USB สั่งซื้อชุด SET สุดคุ้มเลย!

อ่าน มากกว่า น้อย
