Raspberry Pi Camera Module 3 **Raspberry Pi Camera Module 3** คือกล้องขนาดกะทัดรัดสำหรับ Raspberry Pi มาพร้อมเซนเซอร์ **IMX708 ความละเอียด 12 เมกะพิกเซล** พร้อมคุณสมบัติ **HDR** และระบบ **Phase Detection Autofocus** กล้องมีให้เลือกทั้งรุ่นมาตรฐานและรุ่นมุมกว้าง (Wide-angle) ซึ่งแต่ละแบบมีตัวเลือกที่มีและไม่มีฟิลเตอร์ตัดแสงอินฟราเรด (NoIR) ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) Sensor Sony IMX708 Resolution 11.9 megapixels Horizontal/vertical pixels 4608 × 2592 pixels Sensor diagonal size 7.4 mm Pixel size $1.4\mu\text{m} \times 1.4\mu\text{m}$ Common video modes 1080p50, 720p100, 480p120 Output format RAW10 IR cut filter Integrated in standard variants; not present in NoIR variants Autofocus system Phase Detection Autofocus Operating temperature 0°C to 50°C Dimensions 25 × 24 × 11.5mm (12.4mm height for Wide variants) Ribbon cable length 200mm Cable connector 15 × 1mm FPC Compliance FCC, EMC 2014/30/EU, RoHS 2011/65/EU

อ่าน มากกว่า น้อย

ชุดเริ่มต้น Raspberry Pi Compute Module 4 + Mini Base Board ปลดปล่อยพลังของ Raspberry Pi 4 ในขนาดที่กะทัดรัดยิ่งขึ้นด้วยชุด Raspberry Pi Compute Module 4 ที่ออกแบบมาสำหรับนักพัฒนาและผู้สร้างสรรค์ระบบสมองกลฝังตัว (Embedded Systems) โดยเฉพาะ ชุดนี้มาพร้อมกับ Mini Base Board ที่ช่วยให้คุณเข้าถึงพอร์ตเชื่อมต่อที่จำเป็นทั้งหมดได้อย่างง่ายดาย เหมาะสำหรับการสร้างผลิตภัณฑ์ต้นแบบหรือนำไปใช้งานจริง สินค้าภายใน SET ประกอบด้วย รหัสสินค้า      รายการ จำนวน CM4-W-R4-LITE Raspberry Pi CM4 Wireless 4G RAM Lite 1 ชิ้น CM4-MBA Raspberry Pi Computer Module 4 Mini Base Board 1 ชิ้น SC0218 Adapter Raspberry Pi 4 (Official Power Supply) 1 ชิ้น NF68465 SD Card 32GB 1 ชิ้น หมายเหตุ: SD Card ที่มาในชุดยังไม่ได้ติดตั้งระบบปฏิบัติการ (OS) สเปค: Raspberry Pi Compute Module 4 Form factor 55 มม. × 40 มม. Processor Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz Memory 4GB LPDDR4 Connectivity Wireless LAN 2.4/5.0GHz IEEE 802.11b/g/n/ac, Bluetooth 5.0, BLE; Gigabit Ethernet PHY; 1 × USB 2.0; PCIe Gen 2 x1; 28 GPIO Video Dual HDMI (สูงสุด 4Kp60); 2-lane MIPI DSI; 4-lane MIPI DSI; 2-lane MIPI CSI Multimedia H.265 (4Kp60 decode); H.264 (1080p60 decode, 1080p30 encode); OpenGL ES 3.0 Input power 5V DC Operating temperature -20°C ถึง +85°C สเปค: Mini Base Board For Compute Module 4 CM4 SOCKET รองรับ Compute Module 4 ทุกรุ่น NETWORKING ช่อง Gigabit Ethernet RJ45 M.2 SLOT M.2 M KEY, รองรับ Communication modules หรือ NVME SSD CONNECTOR Raspberry Pi 40PIN GPIO header USB 2 x USB 2.0 Type A, 2 x USB 2.0 ผ่าน FFC connector DISPLAY 1 x MIPI DSI display port (15pin FPC) CAMERA 2 x MIPI CSI-2 camera port (15pin FPC) VIDEO 2 x HDMI port (1 ช่องผ่าน FFC connector), รองรับ 4K 30fps STORAGE ช่อง MicroSD card สำหรับ CM4 Lite (รุ่นที่ไม่มี eMMC) POWER INPUT 5V DIMENSIONS 85 × 56 มม.

อ่าน มากกว่า น้อย

Raspberry Pi Pico 2 Wireless with Header 1. คืออะไร? Raspberry Pi Pico 2 Wireless with Header คือ บอร์ดไมโครคอนโทรลเลอร์ (Microcontroller Board) รุ่นใหม่ล่าสุดจาก Raspberry Pi ที่ถูกออกแบบมาเพื่อการพัฒนาโปรเจกต์อิเล็กทรอนิกส์และ IoT (Internet of Things) ต่างๆ บอร์ดนี้มาพร้อมกับชิปประมวลผล RP2350 ซึ่งเป็นชิปประสิทธิภาพสูงตัวใหม่จาก Raspberry Pi และมีคุณสมบัติเด่นคือ รองรับการเชื่อมต่อไร้สาย Wi-Fi และ Bluetooth ในตัว นอกจากนี้ รุ่น "with Header" หมายความว่ามีหัวเข็ม (pin headers) บัดกรีมาให้เรียบร้อยแล้ว ทำให้ง่ายต่อการเชื่อมต่อกับอุปกรณ์ภายนอกและบอร์ดโปรโตไทป์ (breadboard) โดยไม่ต้องบัดกรีเอง จุดเด่นที่สำคัญคือ: ชิป RP2350: เป็นชิปไมโครคอนโทรลเลอร์ที่ออกแบบโดย Raspberry Pi เอง มีประสิทธิภาพสูงขึ้น และมีคุณสมบัติด้านความปลอดภัยที่ดีขึ้น การเชื่อมต่อไร้สาย: มี Wi-Fi 2.4GHz (802.11n) และ Bluetooth 5.2 ในตัว ทำให้สามารถสร้างอุปกรณ์ที่เชื่อมต่ออินเทอร์เน็ตหรือสื่อสารกับอุปกรณ์อื่นๆ ได้ง่าย Header บัดกรีพร้อมใช้: รุ่น "with Header" ช่วยให้ผู้ใช้งานสามารถเริ่มใช้งานได้ทันทีโดยไม่ต้องบัดกรีหัวเข็มเอง ซึ่งสะดวกสำหรับผู้เริ่มต้นหรือผู้ที่ต้องการความรวดเร็ว 2. สเปค (Specifications) นี่คือสเปคหลักของ Raspberry Pi Pico 2 Wireless with Header: Form Factor: 21 มม. × 51 มม. (ขนาดกะทัดรัด) CPU: Dual Arm Cortex-M33 หรือ Dual RISC-V Hazard3 processors ความเร็วสูงสุด 150 MHz Memory: 520 KB On-chip SRAM (หน่วยความจำชั่วคราว) 4 MB On-board QSPI Flash (หน่วยความจำถาวรสำหรับเก็บโปรแกรม) Connectivity (การเชื่อมต่อ): 2.4GHz 802.11n Wireless LAN (Wi-Fi 4) Bluetooth 5.2 (รองรับ Bluetooth LE Central และ Peripheral roles และ Bluetooth Classic) Interfacing (การเชื่อมต่อภายนอก): 26 Multi-purpose GPIO pins (ขา Input/Output อเนกประสงค์) 3 ใน 26 ขานั้นสามารถใช้เป็น ADC (Analog-to-Digital Converter) ได้ Peripherals (อุปกรณ์ต่อพ่วง): 2 × UART (สำหรับสื่อสารอนุกรม) 2 × SPI controllers (สำหรับสื่อสารกับอุปกรณ์ SPI) 2 × I2C controllers (สำหรับสื่อสารกับอุปกรณ์ I2C) 24 × PWM channels (สำหรับสร้างสัญญาณควบคุมมอเตอร์หรือไฟ LED) 1 × USB 1.1 controller and PHY, with host and device support (Micro USB B port สำหรับจ่ายไฟ, ส่งข้อมูล และโปรแกรม) 12 × PIO (Programmable I/O) state machines (สำหรับสร้างโปรโตคอล I/O แบบกำหนดเองได้) เซ็นเซอร์อุณหภูมิในตัว (Temperature sensor) Input Power: 1.8–5.5V DC Operating Temperature: -20°C to +85°C Programming: รองรับการเขียนโปรแกรมด้วย MicroPython และ C/C++ SDK Raspberry Pi Pico 2 Wireless with Header 1. คืออะไร? Raspberry Pi Pico 2 Wireless with Header คือ บอร์ดไมโครคอนโทรลเลอร์ (Microcontroller Board) รุ่นใหม่ล่าสุดจาก Raspberry Pi ที่ถูกออกแบบมาเพื่อการพัฒนาโปรเจกต์อิเล็กทรอนิกส์และ IoT (Internet of Things) ต่างๆ บอร์ดนี้มาพร้อมกับชิปประมวลผล RP2350 ซึ่งเป็นชิปประสิทธิภาพสูงตัวใหม่จาก Raspberry Pi และมีคุณสมบัติเด่นคือ รองรับการเชื่อมต่อไร้สาย Wi-Fi และ Bluetooth ในตัว นอกจากนี้ รุ่น "with Header" หมายความว่ามีหัวเข็ม (pin headers) บัดกรีมาให้เรียบร้อยแล้ว ทำให้ง่ายต่อการเชื่อมต่อกับอุปกรณ์ภายนอกและบอร์ดโปรโตไทป์ (breadboard) โดยไม่ต้องบัดกรีเอง จุดเด่นที่สำคัญคือ: ชิป RP2350: เป็นชิปไมโครคอนโทรลเลอร์ที่ออกแบบโดย Raspberry Pi เอง มีประสิทธิภาพสูงขึ้น และมีคุณสมบัติด้านความปลอดภัยที่ดีขึ้น การเชื่อมต่อไร้สาย: มี Wi-Fi 2.4GHz (802.11n) และ Bluetooth 5.2 ในตัว ทำให้สามารถสร้างอุปกรณ์ที่เชื่อมต่ออินเทอร์เน็ตหรือสื่อสารกับอุปกรณ์อื่นๆ ได้ง่าย Header บัดกรีพร้อมใช้: รุ่น "with Header" ช่วยให้ผู้ใช้งานสามารถเริ่มใช้งานได้ทันทีโดยไม่ต้องบัดกรีหัวเข็มเอง ซึ่งสะดวกสำหรับผู้เริ่มต้นหรือผู้ที่ต้องการความรวดเร็ว 2. สเปค (Specifications) นี่คือสเปคหลักของ Raspberry Pi Pico 2 Wireless with Header: Form Factor: 21 มม. × 51 มม. (ขนาดกะทัดรัด) CPU: Dual Arm Cortex-M33 หรือ Dual RISC-V Hazard3 processors ความเร็วสูงสุด 150 MHz Memory: 520 KB On-chip SRAM (หน่วยความจำชั่วคราว) 4 MB On-board QSPI Flash (หน่วยความจำถาวรสำหรับเก็บโปรแกรม) Connectivity (การเชื่อมต่อ): 2.4GHz 802.11n Wireless LAN (Wi-Fi 4) Bluetooth 5.2 (รองรับ Bluetooth LE Central และ Peripheral roles และ Bluetooth Classic) Interfacing (การเชื่อมต่อภายนอก): 26 Multi-purpose GPIO pins (ขา Input/Output อเนกประสงค์) 3 ใน 26 ขานั้นสามารถใช้เป็น ADC (Analog-to-Digital Converter) ได้ Peripherals (อุปกรณ์ต่อพ่วง): 2 × UART (สำหรับสื่อสารอนุกรม) 2 × SPI controllers (สำหรับสื่อสารกับอุปกรณ์ SPI) 2 × I2C controllers (สำหรับสื่อสารกับอุปกรณ์ I2C) 24 × PWM channels (สำหรับสร้างสัญญาณควบคุมมอเตอร์หรือไฟ LED) 1 × USB 1.1 controller and PHY, with host and device support (Micro USB B port สำหรับจ่ายไฟ, ส่งข้อมูล และโปรแกรม) 12 × PIO (Programmable I/O) state machines (สำหรับสร้างโปรโตคอล I/O แบบกำหนดเองได้) เซ็นเซอร์อุณหภูมิในตัว (Temperature sensor) Input Power: 1.8–5.5V DC Operating Temperature: -20°C to +85°C Programming: รองรับการเขียนโปรแกรมด้วย MicroPython และ C/C++ SDK 3. ตัวอย่างการใช้งาน (Use Cases) Raspberry Pi Pico 2 Wireless with Header มีความสามารถที่หลากหลาย เหมาะสำหรับโปรเจกต์ต่างๆ ทั้งสำหรับผู้เริ่มต้นและผู้ที่ต้องการสร้างอุปกรณ์ที่ซับซ้อน: Smart Home / IoT Devices: ระบบควบคุมไฟอัจฉริยะ: ควบคุมการเปิด-ปิดไฟ หรือปรับความสว่างผ่าน Wi-Fi จากสมาร์ทโฟน เซ็นเซอร์สภาพอากาศอัจฉริยะ: อ่านค่าอุณหภูมิ ความชื้น และส่งข้อมูลไปยังคลาวด์ หรือแสดงผลบนหน้าจอ OLED ระบบรดน้ำต้นไม้อัตโนมัติ: ตรวจสอบความชื้นในดินและสั่งงานปั๊มน้ำผ่าน Wi-Fi อุปกรณ์ตรวจจับการเคลื่อนไหวพร้อมแจ้งเตือน: เมื่อตรวจพบการเคลื่อนไหว สามารถส่งการแจ้งเตือนไปยังโทรศัพท์ได้ Robotics & Automation: ควบคุมแขนหุ่นยนต์ขนาดเล็ก: ใช้ PWM ควบคุมมอเตอร์เซอร์โวหลายๆ ตัว หุ่นยนต์หลีกเลี่ยงสิ่งกีดขวาง: ใช้เซ็นเซอร์ระยะทางและควบคุมมอเตอร์ ระบบประตูอัตโนมัติ: ตรวจจับการเข้าออกและเปิด-ปิดประตู Wearable & Portable Devices: อุปกรณ์ติดตามฟิตเนสขนาดเล็ก: ใช้เซ็นเซอร์ Accelerometer/Gyroscope เพื่อติดตามการเคลื่อนไหว เครื่องเล่นเพลงพกพา: เชื่อมต่อกับลำโพงและควบคุมผ่าน Bluetooth Educational Projects: การเรียนรู้ MicroPython และ C/C++: เป็นบอร์ดที่ยอดเยี่ยมสำหรับผู้เริ่มต้นเรียนรู้การเขียนโปรแกรมไมโครคอนโทรลเลอร์ โปรเจกต์วิทยาศาสตร์และวิศวกรรม: ใช้สร้างอุปกรณ์ทดลองหรือจำลองระบบต่างๆ General Purpose: สร้าง Custom Keypad / Macro Pad: สร้างปุ่มคีย์บอร์ดพิเศษสำหรับงานเฉพาะ ควบคุมจอแสดงผล OLED/LCD: แสดงข้อมูลต่างๆ Data Logging: เก็บข้อมูลจากเซ็นเซอร์ต่างๆ ลงในการ์ด SD หรือส่งผ่าน Wi-Fi

อ่าน มากกว่า น้อย

จอสัมผัส Raspberry Pi Touch Display 2 ขนาด 7 นิ้ว 720p ขอแนะนำ Raspberry Pi Touch Display 2 จอแสดงผลสัมผัสขนาด 7 นิ้วอย่างเป็นทางการรุ่นใหม่ล่าสุด ที่ได้รับการรอคอยอย่างยาวนาน พัฒนาต่อยอดจากรุ่นเดิมที่ได้รับความนิยมอย่างสูง มาพร้อมการอัปเกรดที่สำคัญเพื่อมอบประสบการณ์การใช้งานที่ดียิ่งขึ้นสำหรับโปรเจกต์ของคุณ คุณสมบัติเด่น (Key Features) จอแสดงผลรุ่นใหม่นี้ถูกออกแบบมาให้เป็นจอแนวตั้ง (Portrait-native) โดยกำเนิด ทำให้เหมาะสำหรับโปรเจกต์ที่ต้องการการแสดงผลในรูปแบบแนวตั้ง พร้อมคุณสมบัติที่น่าสนใจดังนี้: ขนาดจอ 7 นิ้ว: พื้นที่แสดงผลขนาดใหญ่กำลังดีสำหรับโปรเจกต์ส่วนใหญ่ มุมมองกว้าง 85 องศา: ให้ภาพที่คมชัดและสีสันไม่ผิดเพี้ยน แม้มองจากมุมด้านข้าง สีสันสดใสสมจริง: รองรับการแสดงผลสีแบบ 24-bit RGB ความละเอียดสูง: ความละเอียด 720x1280 พิกเซล ให้ภาพที่คมชัดในระดับ 720p ระบบสัมผัส Multi-touch: แผงสัมผัสแบบ Capacitive ที่รองรับการสัมผัสพร้อมกันสูงสุด 5 จุด (Five-finger touch) ข้อมูลจำเพาะ (Specifications) ขนาดหน้าจอ 7 นิ้ว (วัดตามแนวทแยง) ความละเอียด 720 x 1280 พิกเซล (แนวตั้ง) มุมมองการแสดงผล 85 องศา การแสดงผลสี 24-bit RGB ระบบสัมผัส Capacitive Multi-touch (รองรับ 5 จุด)

อ่าน มากกว่า น้อย

Raspberry Pi Camera Module V2 (8 Megapixel) Raspberry Pi Camera Module V2 คือบอร์ดเสริมกล้องคุณภาพสูงที่ออกแบบมาสำหรับ Raspberry Pi โดยเฉพาะ ใช้เซนเซอร์รับภาพ Sony IMX219 ความละเอียด 8 megapixel พร้อมเลนส์แบบ Fixed Focus ทำให้ได้ภาพถ่ายและวิดีโอที่คมชัด สีสันสมจริง เหมาะสำหรับโปรเจกต์ที่ต้องการคุณภาพของภาพถ่ายในระดับสูง คุณภาพสูงในขนาดกะทัดรัด โมดูลกล้องเชื่อมต่อกับบอร์ด Raspberry Pi ผ่านทางพอร์ต CSi (Camera Serial Interface) โดยใช้สายแพ (Ribbon Cable) ทำให้การติดตั้งง่ายและเป็นระเบียบ ตัวบอร์ดมีขนาดเล็กมาก เพียงประมาณ 25 x 23 x 9 มม. และมีน้ำหนักแค่ประมาณ 3 กรัม จึงเหมาะอย่างยิ่งสำหรับโปรเจกต์ที่ต้องการความคล่องตัว หรือมีพื้นที่และน้ำหนักจำกัด เช่น หุ่นยนต์, โดรน, หรืออุปกรณ์พกพา คุณสมบัติเด่น (Key Features) เซนเซอร์รับภาพ Sony IMX219 คุณภาพสูง ความละเอียด 8 megapixel สามารถถ่ายภาพนิ่งได้ความละเอียดสูงสุดถึง 3280 x 2464 พิกเซล รองรับการบันทึกวิดีโอที่ความละเอียด 1080p30, 720p60 และ 640x480p90 ขนาดเล็ก น้ำหนักเบา เหมาะกับงานที่ต้องการความคล่องตัวสูง เชื่อมต่อง่ายผ่านพอร์ต CSi โดยเฉพาะ ซอฟต์แวร์ทั้งหมดรองรับในระบบปฏิบัติการ Raspberry Pi OS เวอร์ชันล่าสุด ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) เซนเซอร์ Sony IMX219 ความละเอียด 8 megapixel ความละเอียดภาพนิ่ง 3280 x 2464 pixels ความละเอียดวิดีโอ 1080p @ 30fps720p @ 60fps640x480p @ 90fps เลนส์ Fixed Focus การเชื่อมต่อ CSI Interface ขนาด ประมาณ 25 x 23 x 9 มม. น้ำหนัก ประมาณ 3 กรัม ตัวอย่างการประยุกต์ใช้งาน (Application Examples) กล้องวงจรปิด (CCTV Security Camera): สร้างระบบรักษาความปลอดภัยของตัวเอง ระบบตรวจจับการเคลื่อนไหว (Motion Detection): เริ่มบันทึกภาพหรือส่งแจ้งเตือนเมื่อมีการเคลื่อนไหว การถ่ายภาพแบบ Time-lapse: บันทึกการเปลี่ยนแปลงที่เกิดขึ้นช้าๆ เช่น การเจริญเติบโตของพืช หรือการเคลื่อนที่ของหมู่ดาว โปรเจกต์ Computer Vision และ AI: ใช้ในการจดจำใบหน้า, วัตถุ, หรือการอ่านป้ายทะเบียน กล้องติดหุ่นยนต์หรือโดรน: สำหรับการสำรวจหรือการควบคุมจากระยะไกล

อ่าน มากกว่า น้อย

OLED I2C คืออะไร? วิธีใช้งานกับ Arduino OLED (Organic Light-Emitting Diode) คือเทคโนโลยีจอแสดงผลที่แต่ละพิกเซลสามารถเปล่งแสงได้ด้วยตัวเอง โดยใช้หลอด LED ขนาดเล็กจำนวนมากในการสร้างภาพ ทำให้ไม่ต้องอาศัยไฟส่องสว่างจากด้านหลัง (Backlight) เหมือนจอ LCD ทั่วไป ผลลัพธ์ที่ได้คือภาพที่คมชัด มี Contrast สูง และประหยัดพลังงานกว่า สำหรับงาน DIY กับ Arduino จอ OLED มักจะมาในรูปแบบโมดูลขนาดเล็ก (เช่น 0.96 นิ้ว หรือ 1.3 นิ้ว) และนิยมใช้การสื่อสารแบบ I2C (Inter-Integrated Circuit) ซึ่งใช้สายสัญญาณเพียง 2 เส้น (SDA และ SCL) ทำให้การต่อวงจรนั้นง่ายและประหยัดขาของไมโครคอนโทรลเลอร์อย่างมาก สเปคของ OLED I2C Module (0.96 นิ้ว) ขนาดจอ 0.96 นิ้ว (หรือ 1.3 นิ้ว) ความละเอียด 128x64 พิกเซล (หรือ 128x32) สีที่แสดง โมโนโครม (ส่วนใหญ่เป็นสีขาว, ฟ้า, หรือเหลือง) แรงดันไฟเลี้ยง 3.3V – 5V (ใช้กับ Arduino ได้โดยตรง) โปรโตคอลสื่อสาร I2C (ขา SDA / SCL) ชิปควบคุมจอ SSD1306 (เป็นรุ่นที่นิยมที่สุด) จำนวนขา 4 ขา: VCC, GND, SDA, SCL กระแสที่ใช้ น้อยมาก (ประมาณ 20mA) การใช้งานกับ Arduino การเริ่มต้นใช้งานจอ OLED กับ Arduino มี 3 ขั้นตอนหลักๆ คือ ติดตั้งไลบรารี, ต่อสาย, และอัปโหลดโค้ด ✅ 1. การติดตั้งไลบรารี (Library Installation) ก่อนจะเขียนโค้ดได้ เราต้องติดตั้งไลบรารีที่จำเป็นก่อนผ่านโปรแกรม Arduino IDE: ไปที่เมนู Tools > Manage Libraries... ในช่องค้นหา พิมพ์ "Adafruit SSD1306" แล้วกด Install โปรแกรมจะถามให้ติดตั้งไลบรารีที่เกี่ยวข้อง (Dependencies) คือ "Adafruit GFX Library" ให้กด Install all ✅ 2. การต่อสาย (กับ Arduino Uno/Nano) ขาบนจอ OLED ต่อกับขาบน Arduino VCC 5V GND GND SDA A4 SCL A5 (หมายเหตุ: หากใช้บอร์ดรุ่นอื่น เช่น ESP8266/ESP32 ตำแหน่งของขา SDA/SCL อาจแตกต่างออกไป กรุณาตรวจสอบ Pinout ของบอร์ดนั้นๆ) ✅ 3. ตัวอย่างโค้ดแสดงข้อความ โค้ดนี้จะแสดงคำว่า "Hello!" บนจอ OLED: #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> // กำหนดขนาดจอ #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 // สร้าง object ของจอ โดยระบุขนาดและขา I2C // -1 หมายถึงใช้ขา Reset ของ Hardware Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { Serial.begin(9600); // เริ่มต้นการทำงานของจอ ที่ I2C address 0x3C if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); for (;;); // วนลูปไม่รู้จบหากหาจอไม่เจอ } // ล้างค่าในหน้าจอ display.clearDisplay(); // ตั้งค่าการแสดงผล display.setTextSize(2); // ขนาดตัวอักษร display.setTextColor(SSD1306_WHITE); // สีตัวอักษร display.setCursor(0, 10); // ตำแหน่งเริ่มต้น (x, y) // พิมพ์ข้อความลงใน buffer display.println("Hello!"); // แสดงผลจาก buffer ออกมาที่หน้าจอจริง display.display(); } void loop() { // ไม่ต้องทำอะไรใน loop เพราะข้อความจะค้างอยู่บนจอ } หมายเหตุ: I2C Address ของจอ OLED ส่วนใหญ่คือ 0x3C แต่บางรุ่นอาจเป็น 0x3D หากโค้ดไม่ทำงาน ให้ลองเปลี่ยนค่าในบรรทัด display.begin(...) ดู การประยุกต์ใช้งาน แสดงค่าที่อ่านได้จากเซนเซอร์ต่างๆ เช่น อุณหภูมิ, ความชื้น, คุณภาพอากาศ (ค่าฝุ่น PM2.5) ใช้เป็นหน้าจอสำหรับสร้างเมนู เพื่อควบคุมการทำงานของโปรเจกต์ แสดงสถานะการทำงานของระบบ เช่น สถานะการเชื่อมต่อ Wi-Fi, IP Address, หรือข้อความแจ้งเตือน สร้างนาฬิกาดิจิทัล, ตัวนับเวลา, หรือสกอร์บอร์ดขนาดเล็ก ข้อดีของ OLED I2C ภาพคมชัดมาก: เนื่องจากแต่ละพิกเซลเปล่งแสงเอง ทำให้มี Contrast สูง ตัวหนังสือคมชัดแม้มองในที่มืด ประหยัดพลังงาน: เพราะไม่ต้องใช้ไฟ Backlight เหมือนจอ LCD พิกเซลสีดำคือการ "ไม่เปล่งแสง" จึงกินไฟน้อยมาก ใช้สายน้อย: การสื่อสารแบบ I2C ใช้เพียง 2 เส้น (SDA, SCL) ทำให้เหลือขา GPIO ของ Arduino ไปใช้งานกับอุปกรณ์อื่นได้อีกเยอะ

อ่าน มากกว่า น้อย

Pin Header แถวเดียว 40 ขา (ตัวผู้) ระยะ 2.54mm Pin Header หรือที่เรียกกันทั่วไปว่า "ก้างปลา" เป็นอุปกรณ์พื้นฐานที่ใช้สำหรับสร้างจุดเชื่อมต่อแบบเสียบลงบนแผงวงจรต่างๆ โดยเฉพาะอย่างยิ่งบน Breadboard, Protoboard, บอร์ด Arduino, Raspberry Pi หรือบอร์ดไมโครคอนโทรลเลอร์อื่นๆ รุ่นนี้เป็นแบบแถวเดียว มีจำนวน 40 ขา (ตัวผู้) และมีระยะห่างระหว่างขามาตรฐานที่ 2.54 มม. คุณสมบัติ (Features) จำนวน 40 ขา ในแถวเดียว ชนิด: ตัวผู้ (Male) ระยะห่างระหว่างขา (Pitch): 2.54 มม. (0.1 นิ้ว) ซึ่งเป็นมาตรฐานสากล เหมาะสำหรับการเชื่อมต่ออุปกรณ์ต่างๆ เข้ากับบอร์ดทดลอง สามารถหักหรือตัดแบ่งจำนวนขาได้ตามที่ต้องการใช้งาน ข้อมูลจำเพาะ (Specifications) ประเภท Pin Header / Male Header จำนวนขา 40 ขา จำนวนแถว 1 แถว (Single Row) ระยะห่างระหว่างขา (Pitch) 2.54 มม. (0.1 นิ้ว) การใช้งานเบื้องต้น Pin Header ตัวผู้มักถูกบัดกรีเข้ากับแผงวงจร (PCB) หรือเสียบลงบน Breadboard เพื่อสร้างจุดเชื่อมต่อสำหรับสายจัมเปอร์, หัวต่อตัวเมีย (Female Header), หรืออุปกรณ์อื่นๆ ทำให้การสร้างวงจรต้นแบบและการทดลองเป็นเรื่องง่ายและสะดวก

อ่าน มากกว่า น้อย

PIR Sensor HC-SR501 คืออะไร? วิธีใช้งานกับ Arduino HC-SR501 คือเซนเซอร์ตรวจจับการเคลื่อนไหว (Motion Sensor) ที่นิยมใช้กันอย่างแพร่หลาย ทำงานโดยใช้หลักการของ PIR (Passive Infrared) ซึ่งหมายถึงเป็นเซนเซอร์ที่คอย "รับ" หรือ "ดักจับ" รังสีอินฟราเรดที่แผ่ออกมาจากวัตถุที่มีความร้อน เช่น ร่างกายของมนุษย์หรือสัตว์ โดยตัวมันเองไม่ได้ปล่อยรังสีใดๆ ออกไป เมื่อมีคนหรือสัตว์เคลื่อนที่ผ่านหน้าเซนเซอร์ จะทำให้ปริมาณรังสีอินฟราเรดที่ตกกระทบมีการเปลี่ยนแปลงอย่างรวดเร็ว วงจรภายในจะตรวจจับการเปลี่ยนแปลงนี้และส่งสัญญาณลอจิก "HIGH" ออกมา เพื่อแจ้งให้ไมโครคอนโทรลเลอร์ทราบว่า "มีการเคลื่อนไหวเกิดขึ้น" สเปคของ HC-SR501 แรงดันใช้งาน 4.5V – 20V DC (ใช้กับ 5V ของ Arduino ได้เลย) แรงดันลอจิกเอาต์พุต 3.3V (แต่เพียงพอสำหรับขา Digital ของ Arduino อ่านค่า HIGH ได้) กระแสที่ใช้ ~50 μA (ประหยัดพลังงานมาก เหมาะกับงานแบตเตอรี่) ระยะตรวจจับ ปรับได้ประมาณ 3 ถึง 7 เมตร (ปรับด้วย Potentiometer สีส้ม) มุมตรวจจับ ประมาณ 120 องศา (รูปกรวย) เวลาหน่วง (Delay Time) ปรับได้ประมาณ 0.3 วินาที ถึง 5 นาที (ปรับด้วย Potentiometer สีส้ม) โหมดการทำงาน ปรับได้ 2 โหมด ด้วย Jumper บนบอร์ด การปรับโหมดการทำงาน (สำคัญมาก) บนบอร์ดจะมี Jumper ให้เลือกโหมดได้ 2 แบบ: Repeatable (H): หาก Jumper อยู่ตำแหน่ง H (ค่าเริ่มต้น) เซนเซอร์จะส่งสัญญาณ HIGH "ตลอดเวลา" ที่ยังคงตรวจจับการเคลื่อนไหวได้ และจะเริ่มนับเวลาหน่วงใหม่ทุกครั้งที่เจอการเคลื่อนไหวซ้ำ (เหมาะกับไฟอัตโนมัติ) Non-Repeatable (L): หาก Jumper อยู่ตำแหน่ง L เซนเซอร์จะส่งสัญญาณ HIGH เพียง "ครั้งเดียว" ตามเวลาหน่วงที่ตั้งไว้ แม้จะยังมีการเคลื่อนไหวอยู่ก็ตาม จากนั้นจะส่ง LOW และรอสักครู่ก่อนจะเริ่มตรวจจับใหม่ (เหมาะกับระบบเตือนภัย) การใช้งานกับ Arduino ✅ การต่อสายกับ Arduino ขาบน HC-SR501 ต่อกับขาบน Arduino VCC 5V GND GND OUT ขา Digital ใดก็ได้ (เช่น D2) ✅ ตัวอย่างโค้ด Arduino (ตรวจจับการเคลื่อนไหว) โค้ดนี้จะอ่านค่าจาก PIR Sensor และเมื่อตรวจพบการเคลื่อนไหว จะสั่งให้ LED บนบอร์ด (ขา 13) ติดสว่าง // กำหนดขาที่เชื่อมต่อ const int pirPin = 2; // ขาที่รับสัญญาณจาก OUT ของ PIR Sensor const int ledPin = 13; // ขา LED Build-in บนบอร์ด Arduino void setup() { pinMode(pirPin, INPUT); // กำหนดให้ขา pirPin เป็น Input pinMode(ledPin, OUTPUT); // กำหนดให้ขา ledPin เป็น Output Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial Serial.println("PIR Motion Sensor Test"); } void loop() { // อ่านค่าสถานะจาก PIR Sensor int motionState = digitalRead(pirPin); // ตรวจสอบสถานะ if (motionState == HIGH) { digitalWrite(ledPin, HIGH); // เปิด LED Serial.println("ตรวจพบการเคลื่อนไหว!"); } else { digitalWrite(ledPin, LOW); // ปิด LED Serial.println("สถานะปกติ..."); } // หน่วงเวลาเพื่อลดการแสดงผลที่เร็วเกินไป delay(500); } 💡 การประยุกต์ใช้งาน โปรเจกต์ รายละเอียดการใช้งาน ระบบเตือนภัยบุกรุก ส่งเสียงเตือนหรือแจ้งเตือนผ่าน Line เมื่อมีคนเดินผ่านในบริเวณที่กำหนด ไฟทางเดิน/ห้องน้ำอัตโนมัติ เปิดไฟเมื่อมีคนเดินเข้ามาในพื้นที่ และปิดไฟเมื่อไม่พบการเคลื่อนไหวแล้ว ระบบบ้านอัจฉริยะ ใช้เป็นตัวกระตุ้น (Trigger) เพื่อสั่งงานอุปกรณ์อื่น เช่น เปิดแอร์, เปิดพัดลม เมื่อมีคนอยู่ในห้อง กล้องวงจรปิดอัจฉริยะ สั่งให้ ESP32-CAM หรือกล้องอื่นเริ่มบันทึกภาพเมื่อตรวจพบการเคลื่อนไหว ระบบประหยัดพลังงาน ใช้ปลุกไมโครคอนโทรลเลอร์ (เช่น ESP32) จากโหมด Deep Sleep เมื่อมีคนเข้ามาใกล้ ⭐ ข้อดีของ HC-SR501 ใช้งานง่าย: มีเพียง 3 ขา และให้สัญญาณเป็น Digital ทำให้เขียนโค้ดไม่ซับซ้อน ประหยัดพลังงานมาก: ใช้กระแสไฟน้อยมากในสถานะสแตนด์บาย เหมาะกับงานที่ใช้แบตเตอรี่ ปรับแต่งได้: สามารถปรับระยะการตรวจจับและเวลาหน่วงได้ตามความต้องการของโปรเจกต์ เข้ากันได้ดี: ทำงานได้กับ Arduino, ESP8266, ESP32, และ Raspberry Pi

อ่าน มากกว่า น้อย

สร้างและปรับแต่ง Large Language Models (LLMs) บน Raspberry Pi 5 ก้าวสู่โลกแห่ง AI ยุคใหม่ด้วยโปรเจกต์การพัฒนา Large Language Models (LLMs) บน Raspberry Pi 5 อุปกรณ์ขนาดเล็กที่ทรงพลังอย่างไม่น่าเชื่อ ด้วยประสิทธิภาพที่เพิ่มขึ้นอย่างมหาศาลจากรุ่นก่อน ทำให้ Raspberry Pi 5 สามารถรองรับการประมวลผล AI และ Machine Learning ได้ดียิ่งขึ้น ชุดคิทนี้จะเปิดโอกาสใหม่ให้กับการประมวลผลภาษาธรรมชาติ (NLP) ในระดับที่ประหยัดพลังงานและราคา เหมาะสำหรับนักพัฒนาที่ต้องการทดลองและประยุกต์ใช้งาน AI ได้ทุกที่ทุกเวลา หัวใจหลักของชุดโปรเจกต์: Raspberry Pi AI Kit ชุดนี้ไม่ได้มีเพียงแค่ Raspberry Pi 5 แต่ยังมาพร้อมกับ Raspberry Pi AI Kit ซึ่งมีตัวเร่งความเร็ว AI (AI Accelerator) จาก Hailo ทำให้สามารถรันโมเดล AI ที่ซับซ้อนได้อย่างมีประสิทธิภาพ ลดภาระการทำงานของ CPU และเพิ่มความเร็วในการประมวลผลได้อย่างมหาศาล อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89045 Raspberry Pi 5 (4GB RAM) F91476 Raspberry Pi AI Kit (M.2 HAT+ & Hailo AI Accelerator) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) NF73397 Flash Drive 128 GB (สำหรับเก็บโมเดล LLMs และข้อมูล) สิ่งที่คุณสามารถพัฒนาได้ Private Chatbot: สร้าง Chatbot ส่วนตัวที่ทำงานได้โดยไม่ต้องเชื่อมต่ออินเทอร์เน็ต เพื่อความปลอดภัยของข้อมูลสูงสุด Local Voice Assistant: พัฒนาผู้ช่วยคำสั่งเสียงที่ประมวลผลบนอุปกรณ์โดยตรง ตอบสนองรวดเร็วและเป็นส่วนตัว Text Summarization Tool: สร้างเครื่องมือสรุปข้อความหรือเอกสารอัตโนมัติ Sentiment Analysis: วิเคราะห์อารมณ์หรือความคิดเห็นจากข้อความ เช่น Social Media Feeds หรือรีวิวสินค้า เริ่มต้นโปรเจกต์ AI ของคุณเลย!

อ่าน มากกว่า น้อย

สร้างระบบอ่านอักขระจากภาพ (OCR) ด้วย Raspberry Pi 5 โปรเจกต์นี้จะพาคุณเข้าสู่โลกของการรู้จักอักษรด้วยเทคโนโลยี OCR (Optical Character Recognition) บน Raspberry Pi 5 (รุ่น 8GB RAM) พร้อม AI Kit ที่ทรงพลัง เหมาะสำหรับการแปลงภาพถ่ายเอกสารให้เป็นข้อความ Digital ได้อย่างรวดเร็วและแม่นยำ ด้วยประสิทธิภาพที่สูงขึ้นของ Raspberry Pi 5 ทำให้การประมวลผล AI และ OCR เป็นไปได้ในอุปกรณ์ขนาดเล็ก เหมาะสำหรับผู้ที่ต้องการแปลงข้อมูลจากกระดาษเป็น Digital โดยอัตโนมัติในงบประมาณที่จับต้องได้ หัวใจหลักของโปรเจกต์: AI Kit และ Camera Module ความสำเร็จของโปรเจกต์นี้อยู่ที่การทำงานร่วมกันของสององค์ประกอบสำคัญ: Raspberry Pi Camera: ทำหน้าที่จับภาพเอกสารหรือข้อความด้วยความละเอียดสูง เพื่อให้ได้ข้อมูลภาพที่คมชัดสำหรับนำไปประมวลผลต่อ Raspberry Pi AI Kit: มาพร้อมตัวเร่งความเร็ว AI (Hailo AI Accelerator) ซึ่งจะช่วยเร่งการทำงานของโมเดล Machine Learning ที่ใช้ในการวิเคราะห์และจดจำตัวอักขระ ทำให้กระบวนการ OCR รวดเร็วและแม่นยำยิ่งขึ้น อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89046 Raspberry Pi 5 (8GB RAM) F93183 Raspberry Pi AI Kit (M.2 HAT+ & Hailo AI Accelerator) F91830 Raspberry Pi Camera Module F91747 FPC Camera Cable for Raspberry Pi 5 (สายแพกล้อง) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) ตัวอย่างการประยุกต์ใช้งาน เครื่องสแกนเอกสารอัจฉริยะ: สร้างอุปกรณ์ที่สามารถถ่ายภาพและแปลงใบเสร็จ, นามบัตร, หรือเอกสารต่างๆ ให้เป็นข้อความที่ค้นหาและแก้ไขได้โดยอัตโนมัติ ระบบอ่านป้ายทะเบียนรถยนต์ (License Plate Recognition): พัฒนาระบบสำหรับตรวจจับและอ่านป้ายทะเบียนเพื่อใช้ในระบบควบคุมการเข้า-ออก เครื่องมือช่วยผู้พิการทางสายตา: สร้างอุปกรณ์ที่สามารถอ่านข้อความจากหนังสือ, ฉลากสินค้า, หรือป้ายต่างๆ แล้วแปลงเป็นเสียงพูด ระบบ Data Entry อัตโนมัติ: ลดขั้นตอนการกรอกข้อมูลจากแบบฟอร์มกระดาษเข้าสู่ระบบคอมพิวเตอร์ เริ่มต้นโปรเจกต์ OCR ของคุณเลย!

อ่าน มากกว่า น้อย

ชุดสร้าง IoT Server อัจฉริยะด้วย Raspberry Pi 4 สร้างศูนย์กลางข้อมูล IoT (Internet of Things) ส่วนตัวของคุณด้วยชุดอุปกรณ์ Raspberry Pi 4 ที่มาพร้อมทุกสิ่งที่คุณต้องการ โปรเจกต์นี้จะเปลี่ยน Raspberry Pi ของคุณให้กลายเป็นเซิร์ฟเวอร์อัจฉริยะสำหรับรวบรวม, จัดเก็บ, และแสดงผลข้อมูลจากเซนเซอร์ต่างๆ เหมาะสำหรับผู้ที่ต้องการตั้งค่าระบบ Smart Home หรือ Smart Farm ด้วยงบประมาณที่จำกัด แต่ได้ประสิทธิภาพระดับสูง หัวใจหลักของ IoT Server ที่คุณจะได้เรียนรู้ InfluxDB ฐานข้อมูลที่ออกแบบมาเพื่อเก็บข้อมูลแบบ Time-series โดยเฉพาะ เหมาะสำหรับการบันทึกค่าจากเซนเซอร์ต่างๆ ที่มีการเปลี่ยนแปลงตามเวลา Grafana เครื่องมือสร้าง Dashboard สำหรับแสดงผลข้อมูลแบบเรียลไทม์ คุณสามารถสร้างกราฟสวยงามเพื่อติดตามค่าต่างๆ ที่บันทึกไว้ใน InfluxDB MQTT โปรโตคอลสื่อสารน้ำหนักเบาที่ทำให้อุปกรณ์ IoT สามารถส่งและรับข้อมูลหากันได้อย่างมีประสิทธิภาพและรวดเร็ว Node-RED เครื่องมือสร้าง Flow การทำงานแบบ Visual (ลาก-วาง) ทำให้การสร้างเงื่อนไขและตรรกะการทำงานเป็นเรื่องง่ายโดยไม่ต้องเขียนโค้ดซับซ้อน อุปกรณ์ทั้งหมดในชุดนี้ รหัสสินค้า รายการอุปกรณ์ จำนวน F80094 Raspberry Pi 4 (4GB RAM) 1 ชิ้น F74138 Raspberry Pi 4 Case (เคส) 1 ชิ้น NF73987 Adapter Raspberry Pi 4 (Official Power Supply) 1 ชิ้น NF68465 SD Card 32GB 1 ชิ้น F79265 Micro HDMI to HDMI Cable 1 เส้น NF65047 Heat Sink (ชุดระบายความร้อน) 1 ชุด เริ่มต้นโปรเจกต์ IoT ของคุณเลย!

อ่าน มากกว่า น้อย

สร้างระบบสแกนบาร์โค้ดอัจฉริยะ พร้อมบันทึกวิดีโอทุกรายการ ยกระดับการจัดการข้อมูลของคุณด้วยโปรเจกต์สร้าง ระบบสแกนบาร์โค้ดด้วย Raspberry Pi ที่ไม่เพียงแค่สแกนบาร์โค้ด แต่ยังสามารถบันทึกวิดีโอของการสแกนลงใน USB Flash Drive ได้โดยอัตโนมัติ เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการยืนยันด้วยภาพ เช่น การจัดการสต๊อกสินค้า, การรับ-ส่งพัสดุ, หรือระบบรักษาความปลอดภัย หลักการทำงานของโปรเจกต์ สแกน: เครื่องอ่านบาร์โค้ดทำการสแกนสินค้าและส่งข้อมูลไปยัง Raspberry Pi สั่งงาน: Raspberry Pi รับข้อมูลบาร์โค้ด และสั่งให้ Raspberry Pi Camera เริ่มบันทึกวิดีโอทันที บันทึก: ระบบจะบันทึกทั้งข้อมูลบาร์โค้ดและไฟล์วิดีโอของการสแกนลงใน USB Flash Drive โดยอัตโนมัติ เพื่อใช้ในการตรวจสอบย้อนหลัง อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F80094 Raspberry Pi 4 Model B (4GB RAM) NF73407 เครื่องอ่าน Barcode (USB Barcode Scanner) NF91746 Raspberry Pi Camera Module F74138 Raspberry Pi 4 Case (เคส) NF73987 Adapter Raspberry Pi 4 (อะแดปเตอร์) NF73397 Flash Drive 128 GB (สำหรับบันทึกวิดีโอ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF65047 Heat Sink (ชุดระบายความร้อน) ตัวอย่างการประยุกต์ใช้งาน ระบบจัดการคลังสินค้า: ตรวจสอบและยืนยันสินค้าที่เบิกจ่ายด้วยภาพวิดีโอ ลดข้อผิดพลาด จุดรับ-ส่งพัสดุ: บันทึกหลักฐานวิดีโอขณะสแกนรับพัสดุแต่ละชิ้น ระบบ Point of Sale (POS): เพิ่มความปลอดภัยโดยการบันทึกภาพสินค้าขณะทำการสแกนขาย ระบบควบคุมการเข้า-ออก: สแกนบัตรพนักงานพร้อมบันทึกวิดีโอเพื่อยืนยันตัวตน เริ่มต้นสร้างระบบสแกนอัจฉริยะของคุณ!

อ่าน มากกว่า น้อย

สร้างผู้ช่วยเสียงอัจฉริยะส่วนตัวด้วย Mycroft และ Raspberry Pi 5 โปรเจกต์นี้นำเสนอการสร้าง Smart AI Speaker ด้วยซอฟต์แวร์โอเพนซอร์ส Mycroft บน Raspberry Pi 5 ซึ่งเป็นการผสานความสามารถของผู้ช่วยเสียงอัจฉริยะเข้ากับความยืดหยุ่นของอุปกรณ์ขนาดเล็กแต่ทรงพลัง ด้วยประสิทธิภาพที่เพิ่มขึ้นของ Raspberry Pi 5 ทำให้สามารถประมวลผลคำสั่งเสียงได้อย่างรวดเร็ว มอบประสบการณ์ที่ราบรื่นและเป็นส่วนตัวสูง คุณจะได้เรียนรู้ตั้งแต่การติดตั้งไปจนถึงการปรับแต่ง Mycroft ให้ตอบสนองได้ตามต้องการ เพื่อสร้างผู้ช่วยอัจฉริยะที่เข้ากับบ้านของคุณได้อย่างสมบูรณ์แบบ! Mycroft AI คืออะไร? Mycroft คือแพลตฟอร์มผู้ช่วยเสียงอัจฉริยะแบบโอเพนซอร์ส (Open Source) ที่เน้นความเป็นส่วนตัว (Privacy-focused) เป็นทางเลือกที่ยอดเยี่ยมสำหรับผู้ที่ไม่ต้องการใช้บริการจากบริษัทเทคโนโลยีขนาดใหญ่ คุณสามารถปรับแต่ง "Skill" หรือความสามารถต่างๆ ได้อย่างอิสระ อุปกรณ์ทั้งหมดในชุด รหัสสินค้า รายการอุปกรณ์ F89045 Raspberry Pi 5 (4GB RAM) F89048 Raspberry Pi 5 Case (เคสอย่างเป็นทางการ) NF78136 Raspberry Pi 5 Active Cooler (พัดลมระบายความร้อน) F92988 Raspberry Pi 5 Adapter (อะแดปเตอร์ 5V/5A) F79265 Micro HDMI to HDMI Cable (สายต่อจอภาพ) NF68465 SD Card 32GB (สำหรับระบบปฏิบัติการ) --- ไมโครโฟนแบบ USB (Mic USB) --- ลำโพง (Speaker USB + 3.5mm. Jack) สิ่งที่คุณทำได้กับ Smart Speaker ของคุณ ผู้ช่วยส่วนตัว: ถามคำถามทั่วไป, เช็คสภาพอากาศ, ตั้งนาฬิกาปลุกและนาฬิกาจับเวลา ศูนย์รวมความบันเทิง: สั่งให้เล่นเพลง, Podcasts, หรือหนังสือเสียง ควบคุมบ้านอัจฉริยะ: สามารถปรับแต่งเพื่อเชื่อมต่อและควบคุมอุปกรณ์ Smart Home อื่นๆ ผ่าน Home Assistant ได้ พัฒนา Skill ของตัวเอง: สร้างคำสั่งและความสามารถใหม่ๆ ที่เป็นเอกลักษณ์เฉพาะตัวคุณด้วย Python เริ่มต้นสร้าง Smart Speaker ของคุณ!

อ่าน มากกว่า น้อย

PS2 XY Joystick Module คืออะไร? วิธีใช้งานกับ Arduino A302 PS2 XY Joystick Module คือ โมดูลจอยสติ๊กแบบอนาล็อกที่ทำงานคล้ายกับจอยเกม PlayStation 2 (PS2) ประกอบด้วยแกนควบคุม 2 แกน (แกน X และแกน Y) สำหรับตรวจจับการเคลื่อนที่ในแนว ซ้าย-ขวา และ ขึ้น-ลง นอกจากนี้ยังมีปุ่มกด (Push Button) ที่สามารถใช้งานได้เมื่อกดแกนจอยสติ๊กลงไปตรงๆ ด้วยความสามารถในการให้ค่าได้ทั้งแบบอนาล็อก (ตำแหน่ง) และดิจิทัล (ปุ่มกด) ทำให้มันเป็นอุปกรณ์อินพุตที่ยอดเยี่ยมสำหรับควบคุมหุ่นยนต์, แขนกล, กล้อง, รถบังคับ, หรือสร้างเกม DIY ต่างๆ สเปคของ Joystick Module แรงดันไฟฟ้าใช้งาน 3.3V – 5V อินพุตแกน X และ Y ให้สัญญาณเอาต์พุตแบบ Analog (0 - 1023 บน Arduino) ปุ่มกดกลาง (SW) ให้สัญญาณเอาต์พุตแบบ Digital (ส่งค่า LOW เมื่อถูกกด) ขาใช้งาน 5 ขา (GND, 5V, VRx, VRy, SW) ขนาดโดยรวม ประมาณ 34 × 26 มม. การใช้งานกับ Arduino ✅ การต่อสาย ขาบนโมดูล ต่อกับขาบน Arduino UNO หน้าที่ GND GND กราวด์ VCC (5V) 5V ไฟเลี้ยง VRx A0 สัญญาณอนาล็อกแกน X VRy A1 สัญญาณอนาล็อกแกน Y SW D2 สัญญาณดิจิทัลของปุ่มกด ✅ ตัวอย่างโค้ด Arduino โค้ดนี้จะอ่านค่าจากแกน X, Y และปุ่มกด แล้วแสดงผลทาง Serial Monitor // กำหนดขาที่เชื่อมต่อ const int VRxPin = A0; // แกน X const int VRyPin = A1; // แกน Y const int SWPin = 2; // ปุ่มกด (Switch) void setup() { Serial.begin(9600); // กำหนดให้ขา SW เป็น INPUT และเปิดใช้งาน Pull-up Resistor ภายใน // เพื่อให้สถานะปกติเป็น HIGH และเป็น LOW เมื่อถูกกด pinMode(SWPin, INPUT_PULLUP); } void loop() { // อ่านค่าอนาลอกจากแกน X และ Y int xPosition = analogRead(VRxPin); int yPosition = analogRead(VRyPin); // อ่านค่าดิจิทัลจากปุ่มกด int buttonState = digitalRead(SWPin); // แสดงผลค่าที่อ่านได้ Serial.print("X: "); Serial.print(xPosition); Serial.print(" | Y: "); Serial.print(yPosition); Serial.print(" | Button: "); Serial.println(buttonState == LOW ? "Pressed" : "Not Pressed"); delay(200); // หน่วงเวลาเล็กน้อย } หลักการอ่านค่าจากโค้ด แกน X (VRx) และ Y (VRy): ให้ค่าอนาล็อกในช่วง 0–1023 โดยตำแหน่งกลางจะอยู่ประมาณ 512 เมื่อโยกไปสุดด้านหนึ่ง ค่าจะเข้าใกล้ 0 และอีกด้านจะเข้าใกล้ 1023 ปุ่มกด (SW): เมื่อปุ่มถูกกด จะให้ค่าเป็น LOW (0) และเมื่อปล่อยจะเป็น HIGH (1) (เนื่องจากเราใช้ `INPUT_PULLUP`) 💡 การประยุกต์ใช้งาน โปรเจกต์ การใช้งาน Joystick รถบังคับไร้สาย ใช้ค่า X/Y ควบคุมทิศทางและความเร็วของมอเตอร์ล้อซ้าย-ขวา แขนกล/หุ่นยนต์ ควบคุมการเคลื่อนไหวของ Servo Motor หลายๆ ตัวได้อย่างละเอียดและเป็นธรรมชาติ กล้องแพน-ทิลท์ (Pan-Tilt) ใช้โยกจอยสติ๊กเพื่อสั่งให้กล้องหันซ้าย-ขวา และก้ม-เงย เกม DIY สร้างเกมง่ายๆ บนจอ OLED หรือ LED Matrix โดยใช้จอยเป็นตัวควบคุม เมนูควบคุม ใช้เลื่อนเคอร์เซอร์ขึ้น-ลง-ซ้าย-ขวา และใช้ปุ่มกดเพื่อ "ยืนยัน" การเลือกเมนูบนจอ LCD ข้อดีและข้อควรระวัง ✅ ข้อดี ใช้งานง่ายมาก เพียงต่อสายไม่กี่เส้นและอ่านค่าได้ทันที ให้สัญญาณครบถ้วน ได้ทั้งค่าตำแหน่งแบบอนาล็อก 2 แกน และค่าปุ่มกดแบบดิจิทัล ราคาถูกและทนทาน เหมาะสำหรับโปรเจกต์ต้นแบบและงานอดิเรก เข้ากันได้กับหลายบอร์ด เช่น Arduino, ESP32, Raspberry Pi ⚠️ ข้อควรระวัง ควรใช้งานด้วยความนุ่มนวล ไม่กระชากหรือกดแรงเกินไป เพราะกลไกภายในอาจเสียหายได้ หากใช้กับบอร์ดที่ทำงานบน Logic 3.3V (เช่น ESP32, Raspberry Pi) ควรจ่ายไฟ VCC ให้โมดูลจากขา 3.3V ของบอร์ดนั้นๆ เพื่อความเข้ากันได้ของสัญญาณ

อ่าน มากกว่า น้อย

ชุดเริ่มต้น Pi-hole Kit บน Raspberry Pi 5 สัมผัสประสบการณ์การใช้อินเทอร์เน็ตที่เร็วขึ้นและปลอดภัยกว่าเดิม ด้วย Pi-hole ระบบบล็อกโฆษณาระดับเครือข่ายที่จะช่วยกำจัดโฆษณาและ Tracker ที่ไม่พึงประสงค์ออกจากทุกอุปกรณ์ในบ้านหรือออฟฟิศของคุณ Pi-hole คืออะไร และดีอย่างไร? Pi-hole ทำหน้าที่เป็น DNS Server ในเครือข่ายของคุณ เมื่ออุปกรณ์ใดๆ พยายามจะโหลดหน้าเว็บ Pi-hole จะตรวจสอบและคัดกรองโดเมนที่เป็นโฆษณาหรือ Tracker ออกไปก่อน ทำให้โดเมนเหล่านั้นไม่ถูกโหลดมาแสดงผลเลย ผลลัพธ์ที่ได้คือ: บล็อกโฆษณาทั้งบ้าน: ไม่ต้องลงส่วนเสริมในเบราว์เซอร์ทีละเครื่อง อุปกรณ์ทุกชิ้นที่เชื่อมต่อกับเน็ตเวิร์คของคุณ (คอมพิวเตอร์, มือถือ, Smart TV) จะได้รับการป้องกันทั้งหมด ท่องเว็บเร็วขึ้น: เมื่อไม่ต้องดาวน์โหลดโฆษณาหนักๆ หน้าเว็บต่างๆ ก็จะโหลดได้เร็วขึ้นอย่างเห็นได้ชัด เพิ่มความเป็นส่วนตัว: บล็อกสคริปต์ติดตาม (Tracker) ที่คอยเก็บข้อมูลการใช้งานของคุณจากบริษัทต่างๆ ลดการใช้ข้อมูล: ประหยัดปริมาณการใช้ข้อมูลอินเทอร์เน็ต โดยเฉพาะในอุปกรณ์มือถือ อุปกรณ์ในชุด Kit เราได้คัดสรรและรวบรวมอุปกรณ์ที่จำเป็นและเหมาะสมที่สุดสำหรับการรัน Pi-hole บนแพลตฟอร์มที่ทรงพลังอย่าง Raspberry Pi 5 มาให้คุณแล้ว: อุปกรณ์ จำนวน Raspberry Pi 5 (4GB)SKU: F89045 1 ชิ้น อะแดปเตอร์ไฟ Raspberry Pi 5 (5V 5A)SKU: F92988 1 ชิ้น Micro SD Card 32GB (Class 10 ขึ้นไป)SKU: NF68465 1 ชิ้น สิ่งที่คุณต้องเตรียมเพิ่มเติม: การเข้าถึงหน้าตั้งค่า Router ของคุณเพื่อเปลี่ยน DNS Server และคอมพิวเตอร์สำหรับติดตั้งระบบปฏิบัติการลงบน SD Card ในครั้งแรก สั่งซื้อชุด Kit ทันที

อ่าน มากกว่า น้อย

Relay คืออะไร? การใช้งานและตัวอย่างการต่อกับ Arduino Relay (รีเลย์) คือ อุปกรณ์ประเภทสวิตช์ไฟฟ้าที่ทำงานโดยอาศัยหลักการของแม่เหล็กไฟฟ้า เราสามารถใช้สัญญาณไฟฟ้าแรงดันต่ำ (เช่น 5V จาก Arduino) เพื่อควบคุมการเปิด-ปิดวงจรไฟฟ้าที่มีแรงดันและกระแสสูงกว่ามาก (เช่น ไฟบ้าน 220V) ได้อย่างปลอดภัย ทำให้เป็นอุปกรณ์ที่สำคัญอย่างยิ่งในงานอิเล็กทรอนิกส์และระบบควบคุมอัตโนมัติ คุณสมบัติของ Relay Module ควบคุมไฟแรงสูง: สามารถใช้สัญญาณไฟ 5V จาก Arduino ควบคุมอุปกรณ์ที่ใช้ไฟ 220V AC ได้ ทนกระแสสูง: โดยทั่วไปโมดูลรีเลย์สำหรับ Arduino สามารถทนกระแสไฟฟ้าได้สูงสุดถึง 10A มีหลาย Channel: มีให้เลือกใช้งานหลากหลายตามจำนวนอุปกรณ์ที่ต้องการควบคุม เช่น 1, 2, 4, หรือ 8 Channel ปลอดภัยด้วย Optocoupler: โมดูลรีเลย์บางรุ่นจะมี Optocoupler (หรือ Photo-coupler) เพื่อแยกวงจรฝั่งควบคุม (Arduino) และฝั่งโหลด (ไฟ 220V) ออกจากกันโดยเด็ดขาด เพิ่มความปลอดภัยให้กับผู้ใช้งานและบอร์ด Arduino สเปคของ Relay 5V Module รายการ รายละเอียด แรงดันควบคุม (Input) 5V DC (จากขาของ Arduino) แรงดันโหลด (Output) สูงสุด ~250V AC หรือ 30V DC กระแสโหลดสูงสุด (Max Load) 10A จำนวนช่อง (Channel) 1, 2, 4, 8 (ขึ้นอยู่กับรุ่น) Logic ควบคุม ส่วนใหญ่เป็น Active LOW (ส่งสัญญาณ LOW เพื่อเปิด) Optocoupler มีในบางรุ่น (แนะนำให้ใช้รุ่นที่มี) ขา Output NO (Normally Open), NC (Normally Closed), COM (Common) การใช้งาน Relay กับ Arduino การต่อสาย (ฝั่งควบคุม) ตัวอย่างการต่อโมดูลรีเลย์ 1 Channel: VCC → ต่อเข้ากับขา 5V จาก Arduino GND → ต่อเข้ากับขา GND จาก Arduino IN1

อ่าน มากกว่า น้อย

MID DIN Rail Single Phase EV Charger Meter - มิเตอร์วัดพลังงานสำหรับสถานีชาร์จรถยนต์ไฟฟ้า MID DIN Rail Single Phase EV Charger Meter มิเตอร์วัดพลังงาน 1 เฟส สำหรับสถานีชาร์จรถยนต์ไฟฟ้า ได้รับการรับรอง MID MID DIN Rail Single Phase EV Charger Meter เป็นมิเตอร์วัดพลังงาน 1 เฟส ที่ออกแบบมาโดยเฉพาะสำหรับสถานีชาร์จรถยนต์ไฟฟ้า (EV Charging Stations) ได้รับการรับรอง MID (Measuring Instruments Directive) สำหรับการเรียกเก็บเงินตามกฎหมาย ความแม่นยำระดับ Class B (IEC 62053-21), รองรับแรงดันไฟฟ้า 230V, กระแสไฟฟ้า 80A แบบต่อตรง, การสื่อสาร RS485 Modbus RTU, การวัดพลังงานแบบสองทิศทาง, การติดตั้งแบบ DIN Rail, จอแสดงผล LCD, เอาต์พุตพัลส์, การป้องกันการงัดแงะ (Tamper Detection), หน่วยความจำแบบไม่ลบเลือน และการรับรองตามมาตรฐานสากล เหมาะสำหรับสถานีชาร์จรถยนต์ไฟฟ้าสาธารณะ, สถานีชาร์จในที่พักอาศัย, สถานีชาร์จในที่ทำงาน, ลานจอดรถ, โรงแรม และสถานประกอบการต่างๆ 🏆 รับรอง MID ⚡ Class B 🔋 80A ต่อตรง 📡 RS485 Modbus 🔒 ป้องกันการงัดแงะ 🚗 จุดเด่นและการใช้งาน 🔌 สถานีชาร์จรถยนต์ไฟฟ้าสาธารณะ • 🏠 สถานีชาร์จในที่พักอาศัย • 🏢 สถานีชาร์จในที่ทำงาน • 🅿️ ลานจอดรถ • 🏨 โรงแรมและรีสอร์ท • 🏬 ศูนย์การค้า • 🏭 โรงงานและอุตสาหกรรม • 🏛️ หน่วยงานราชการ • 🏫 สถาบันการศึกษา • ⚖️ เรียกเก็บเงินตามกฎหมาย • 💰 ระบบชำระเงิน • 📊 ตรวจสอบการใช้พลังงาน • 🔋 บริหารจัดการสถานีชาร์จ • 📈 วิเคราะห์ข้อมูลการชาร์จ • 🌐 เชื่อมต่อระบบจัดการ 🏆 การรับรอง MID ได้รับการรับรองสำหรับการเรียกเก็บเงินตามกฎหมาย มิเตอร์ได้รับการรับรอง MID (Measuring Instruments Directive 2014/32/EU) ซึ่งเป็นมาตรฐานของสหภาพยุโรปสำหรับเครื่องมือวัดที่ใช้ในการเรียกเก็บเงิน ทำให้สามารถใช้งานได้อย่างถูกต้องตามกฎหมายในการคิดค่าบริการชาร์จรถยนต์ไฟฟ้า ได้รับการรับรอง MID (2014/32/EU) ใช้สำหรับการเรียกเก็บเงินตามกฎหมาย ความแม่นยำระดับ Class B (IEC 62053-21) ตรวจสอบและรับรองโดยหน่วยงานที่ได้รับอนุญาต ตราประทับและซีลป้องกันการงัดแงะ เป็นไปตามข้อกำหนดทางกฎหมายในยุโรป รองรับการตรวจสอบและสอบเทียบ บันทึกข้อมูลการวัดอย่างปลอดภัย ⚡ ข้อมูลจำเพาะทางไฟฟ้า ระบบ: 1-Phase 2-Wire แรงดันไฟฟ้า: 230V AC กระแสไฟฟ้า: 80A แบบต่อตรง ความถี่: 50/60Hz ความแม่นยำ: Class B (IEC 62053-21) พลังงานจริง: ±1% (Class B) แรงดัน: ±0.5% กระแส: ±0.5% กำลังไฟฟ้า: ±1% ตัวประกอบกำลัง: 0.5 inductive ถึง 0.8 capacitive 🔋 สำหรับสถานีชาร์จ EV ออกแบบเฉพาะสำหรับ EV Charger รองรับกระแส 80A ต่อตรง วัดพลังงานการชาร์จที่แม่นยำ บันทึกข้อมูลการชาร์จแต่ละครั้ง รองรับการชาร์จแบบ Level 2 เหมาะกับ Wallbox และ Charging Station ตรวจสอบเวลาการชาร์จ คำนวณต้นทุนการชาร์จ 📡 การสื่อสาร อินเทอร์เฟซ: RS485 Modbus RTU อัตราบอด: 2400-38400 bps โปรโตคอล: Modbus RTU แอดเดรส: 1-247 (ปรับได้) เชื่อมต่อระบบจัดการสถานีชาร์จ ตรวจสอบแบบเรียลไทม์ รองรับ OCPP (ผ่านเกตเวย์) เชื่อมต่อระบบชำระเงิน 📊 การวัดและแสดงผล จอแสดงผล LCD แสดงพลังงาน (kWh) แสดงแรงดันไฟฟ้า (V) แสดงกระแสไฟฟ้า (A) แสดงกำลังไฟฟ้า (kW) แสดงตัวประกอบกำลัง แสดงความถี่ (Hz) แสดงเวลาการทำงาน 🔄 การวัดแบบสองทิศทาง พลังงานนำเข้า (การชาร์จ) พลังงานส่งออก (V2G - Vehicle to Grid) รองรับเทคโนโลยี V2G วัดการป้อนกลับเข้ากริด ตัวนับแยกนำเข้า/ส่งออก เหมาะสำหรับอนาคต Smart Grid รองรับรถยนต์ไฟฟ้ารุ่นใหม่ 🔒 ความปลอดภัยและการป้องกัน ป้องกันการงัดแงะ (Tamper Detection) ตราประทับและซีล MID บันทึกเหตุการณ์การงัดแงะ ป้องกันการแก้ไขข้อมูล หน่วยความจำแบบไม่ลบเลือน ป้องกันไฟกระชาก ป้องกันแรงดันเกิน ฉนวนกั้น: 4kV 🔌 การติดตั้ง ติดตั้งแบบ DIN Rail (35mm) ขนาดกะทัดรัด: กว้าง 4 โมดูล ต่อตรง: 80A ขั้วต่อแบบสกรู ต่อสายง่าย เหมาะกับตู้สถานีชาร์จ จอแสดงผลหน้าตัว ปุ่มกดสำหรับเปลี่ยนหน้าจอ 💾 การจัดเก็บข้อมูล หน่วยความจำแบบไม่ลบเลือน เก็บข้อมูลพลังงานรวม เก็บข้อมูลการชาร์จแต่ละครั้ง บันทึกเหตุการณ์ ป้องกันไฟดับ ข้อมูลไม่สูญหาย รองรับการตรวจสอบย้อนหลัง 🎯 เอาต์พุตและฟีเจอร์ เอาต์พุตพัลส์ (kWh) อัตราพัลส์: 1000 imp/kWh เอาต์พุตแบบออปติคัล ไฟ LED แสดงสถานะ ไฟ LED แสดงการสื่อสาร ไฟ LED แสดงการงัดแงะ รีเซ็ตพลังงาน (ผ่าน Modbus) 🌡️ สภาพแวดล้อม อุณหภูมิใช้งาน: -25°C ถึง +55°C อุณหภูมิเก็บ: -40°C ถึง +70°C ความชื้น: 5-95% RH ความสูง: สูงสุด 2000 เมตร ระดับมลพิษ: 2 หมวดแรงดันเกิน: III ระดับการป้องกัน: IP51 (หน้าตัว) 📜 มาตรฐานและการรับรอง MID 2014/32/EU IEC 62053-21 (Class B) EN 50470-1, EN 50470-3 CE RoHS OCPP Compatible (ผ่านเกตเวย์) ISO 15118 Ready 💰 การเรียกเก็บเงิน วัดพลังงานที่แม่นยำสำหรับเรียกเก็บเงิน รองรับระบบชำระเงิน บันทึกข้อมูลการชาร์จแต่ละครั้ง คำนวณต้นทุนอัตโนมัติ รองรับหลายอัตราค่าไฟ ออกใบเสร็จอิเล็กทรอนิกส์ เชื่อมต่อระบบ Payment Gateway 📋 ข้อมูลจำเพาะทางเทคนิค รุ่น MID DIN Rail Single Phase EV Charger Meter ประเภท มิเตอร์วัดพลังงาน 1 เฟส สำหรับสถานีชาร์จรถยนต์ไฟฟ้า การรับรอง MID ได้รับการรับรอง MID (2014/32/EU) ระบบ 1-Phase 2-Wire แรงดันไฟฟ้า 230V AC ±20% แรงดันอ้างอิง 230V กระแสไฟฟ้า 80A แบบต่อตรง กระแสเริ่มต้น 0.04A (20mA) ความถี่ 50/60Hz ±10% ระดับความแม่นยำ Class B (IEC 62053-21) ความแม่นยำพลังงานจริง ±1% (Class B) ความแม่นยำแรงดัน ±0.5% ความแม่นยำกระแส ±0.5% ความแม่นยำกำลังไฟฟ้า ±1% ตัวประกอบกำลัง 0.5 inductive ถึง 0.8 capacitive การสื่อสาร RS485 Modbus RTU อัตราบอด 2400, 4800, 9600, 19200, 38400 bps แอดเดรส Modbus 1-247 (ปรับได้) พาริตี้ None, Even, Odd การวัดพลังงาน นำเข้าและส่งออก (สองทิศทาง) จอแสดงผล LCD เอาต์พุตพัลส์ 1000 imp/kWh (ออปติคัล) การป้องกันการงัดแงะ มี (Tamper Detection) หน่วยความจำ แบบไม่ลบเลือน (Non-volatile) แหล่งจ่ายไฟ 230V AC (จ่ายไฟเองจากวงจรที่วัด) การใช้พลังงาน <2W / <10VA ฉนวนกั้น 4kV (อินพุตต่อเอาต์พุต) อุณหภูมิใช้งาน -25°C ถึง +55°C อุณหภูมิเก็บ -40°C ถึง +70°C ความชื้น 5-95% RH (ไม่เกิดการควบแน่น) ความสูง สูงสุด 2000 เมตร การติดตั้ง DIN Rail 35mm (กว้าง 4 โมดูล) ขนาด 72mm (กว้าง) x 90mm (สูง) x 65mm (ลึก) น้ำหนัก ประมาณ 250 กรัม มาตรฐาน MID 2014/32/EU, IEC 62053-21, EN 50470-1, EN 50470-3 การรับรอง MID, CE, RoHS ระดับการป้องกัน IP51 (หน้าตัว) หมวดแรงดันเกิน CAT III ระดับมลพิษ 2 📊 พารามิเตอร์ที่วัดและแสดงผลได้ หมวดหมู่ พารามิเตอร์ พลังงาน พลังงานจริงนำเข้า (kWh), พลังงานจริงส่งออก (kWh), พลังงานสุทธิ (kWh) แรงดันไฟฟ้า แรงดันไฟฟ้า (V) กระแสไฟฟ้า กระแสไฟฟ้า (A) กำลังไฟฟ้า กำลังไฟฟ้าจริง (kW), กำลังไฟฟ้าปรากฏ (kVA) ตัวประกอบกำลัง ตัวประกอบกำลัง (Power Factor) ความถี่ ความถี่ระบบ (Hz) เวลา เวลาการทำงานรวม (ชั่วโมง) สถานะ สถานะการทำงาน, สถานะการงัดแงะ, สถานะการสื่อสาร 🚗 การใช้งานกับสถานีชาร์จรถยนต์ไฟฟ้า สถานีชาร์จสาธารณะ ใช้ในสถานีชาร์จสาธารณะที่ต้องการเรียกเก็บเงินตามกฎหมาย รองรับระบบชำระเงินและออกใบเสร็จ สถานีชาร์จในที่พักอาศัย ติดตั้งในอาคารที่พักอาศัย คอนโดมิเนียม อพาร์ทเมนท์ สำหรับเรียกเก็บค่าไฟฟ้าจากผู้ใช้งาน สถานีชาร์จในที่ทำงาน ติดตั้งในที่ทำงาน สำนักงาน โรงงาน เพื่อให้บริการพนักงานและตรวจสอบการใช้พลังงาน ลานจอดรถ ติดตั้งในลานจอดรถสาธารณะ ห้างสรรพสินค้า ศูนย์การค้า สนามบิน สถานีรถไฟ โรงแรมและรีสอร์ท ให้บริการชาร์จรถยนต์ไฟฟ้าสำหรับแขกและเรียกเก็บค่าบริการ ศูนย์การค้า ให้บริการชาร์จรถยนต์ไฟฟ้าในลานจอดรถศูนย์การค้า สถานีบริการน้ำมัน เพิ่มบริการชาร์จรถยนต์ไฟฟ้าในสถานีบริการน้ำมัน หน่วยงานราชการ ติดตั้งในหน่วยงานราชการเพื่อรองรับนโยบายรถยนต์ไฟฟ้า สถาบันการศึกษา ติดตั้งในมหาวิทยาลัย โรงเรียน เพื่อให้บริการบุคลากรและนักศึกษา ระบบ Fleet Management ตรวจสอบการชาร์จรถยนต์ไฟฟ้าในกองรถขององค์กร Wallbox และ Charging Station เหมาะสำหรับติดตั้งใน Wallbox และ Charging Station ทุกประเภท ระบบ Smart Charging เชื่อมต่อกับระบบ Smart Charging เพื่อบริหารจัดการพลังงานอัจฉริยะ 💡 ข้อดีของการใช้มิเตอร์ที่ได้รับการรับรอง MID ถูกต้องตามกฎหมาย สามารถใช้สำหรับการเรียกเก็บเงินได้อย่างถูกต้องตามกฎหมาย เป็นไปตามข้อกำหนดของสหภาพยุโรป ความแม่นยำสูง ได้รับการรับรองความแม่นยำระดับ Class B ตรวจสอบและสอบเทียบโดยหน่วยงานที่ได้รับอนุญาต ความน่าเชื่อถือ ผู้ใช้บริการมั่นใจในความถูกต้องของการวัดและการเรียกเก็บเงิน ป้องกันการทุจริต มีระบบป้องกันการงัดแงะและแก้ไขข้อมูล ตราประทับและซีลป้องกัน รองรับการตรวจสอบ สามารถตรวจสอบและสอบเทียบได้ตามมาตรฐาน เพิ่มมูลค่าธุรกิจ เพิ่มความน่าเชื่อถือและมูลค่าให้กับธุรกิจสถานีชาร์จรถยนต์ไฟฟ้า รองรับอนาคต พร้อมสำหรับการขยายธุรกิจและการเชื่อมต่อกับระบบต่างๆ 🔌 การต่อสายและการเชื่อมต่อ อินพุตแรงดัน L (เฟส), N (นิวทรัล) - ขั้วต่อแบบสกรู อินพุตกระแส ต่อตรงผ่านมิเตอร์ (80A สูงสุด) เอาต์พุตโหลด L (เฟส), N (นิวทรัล) - ต่อไปยังสถานีชาร์จ ขั้วต่อ RS485 A(+), B(-) - ขั้วต่อแบบสกรู เอาต์พุตพัลส์ ขั้วต่อออปติคัล (1000 imp/kWh) ประเภทสาย แรงดัน: 1.5-2.5mm², กระแส: 10-16mm² (สำหรับ 80A) การต่อปลายสาย RS485 ตัวต้านทาน 120Ω ที่ปลายบัสทั้งสองด้าน สาย RS485 สายคู่บิดเกลียว, มีฉนวนกั้น 💡 เคล็ดลับการติดตั้งและใช้งาน ตรวจสอบการต่อสาย ตรวจสอบการต่อสายเฟสและนิวทรัลให้ถูกต้องก่อนเปิดเครื่อง ขนาดสาย ใช้สายขนาดเหมาะสมสำหรับกระแส 80A (แนะนำ 10-16mm²) ตำแหน่งติดตั้ง ติดตั้งในตู้สถานีชาร์จที่มีการระบายอากาศที่ดี การป้องกัน ติดตั้ง Circuit Breaker และ RCD/RCCB เพื่อความปลอดภัย แอดเดรส Modbus ตั้งค่าแอดเดรส Modbus ที่ไม่ซ้ำกันสำหรับแต่ละมิเตอร์ การทดสอบ ทดสอบการทำงานด้วยโหลดจริงก่อนเปิดให้บริการ ซีลและตราประทับ ห้ามงัดแงะซีลและตราประทับ MID เพื่อรักษาการรับรอง การสอบเทียบ สอบเทียบตามกำหนดเวลาเพื่อรักษาความแม่นยำ เชื่อมต่อระบบ เชื่อมต่อกับระบบจัดการสถานีชาร์จผ่าน RS485 Modbus การบำรุงรักษา ตรวจสอบการทำงานและทำความสะอาดเป็นประจำ 🌟 ทำไมต้องเลือก MID EV Charger Meter? โซลูชันมิเตอร์วัดพลังงานสำหรับสถานีชาร์จรถยนต์ไฟฟ้าที่ได้มาตรฐาน MID DIN Rail Single Phase EV Charger Meter เป็นตัวเลือกที่สมบูรณ์แบบสำหรับสถานีชาร์จรถยนต์ไฟฟ้าที่ต้องการความถูกต้องตามกฎหมาย ด้วยการรับรอง MID สำหรับการเรียกเก็บเงิน, ความแม่นยำระดับ Class B, รองรับกระแส 80A แบบต่อตรง, การวัดแบบสองทิศทาง (รองรับ V2G), การสื่อสาร RS485 Modbus RTU, จอแสดงผล LCD, ระบบป้องกันการงัดแงะ, หน่วยความจำแบบไม่ลบเลือน, การติดตั้งง่ายด้วย DIN Rail และราคาที่คุ้มค่า ทำให้เหมาะสำหรับสถานีชาร์จสาธารณะ, สถานีชาร์จในที่พักอาศัย, สถานีชาร์จในที่ทำงาน และการใช้งานเชิงพาณิชย์ทุกประเภท

อ่าน มากกว่า น้อย

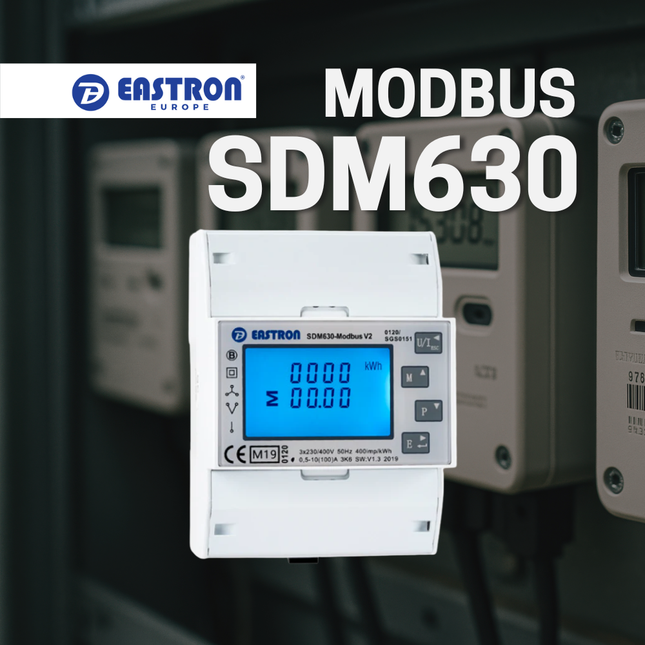

SDM630 Modbus - มิเตอร์วัดพลังงาน 3 เฟส พร้อมระบบสื่อสาร RS485 SDM630 Modbus มิเตอร์วัดพลังงาน 3 เฟส แบบหลายฟังก์ชัน พร้อมระบบสื่อสาร RS485 Modbus RTU SDM630 Modbus เป็นมิเตอร์วัดพลังงาน 3 เฟส แบบหลายฟังก์ชัน ที่ออกแบบมาสำหรับการวัดและตรวจสอบพลังงานไฟฟ้าแบบครบวงจร พร้อมการวัดค่าไฟฟ้ามากกว่า 100 รายการ, ระบบหลายอัตราค่าไฟ (4 อัตรา), การสื่อสาร RS485 Modbus RTU, ความแม่นยำระดับ Class 1 (IEC 62053-22), การวัดพลังงานแบบสองทิศทาง, การวิเคราะห์ THD, การตรวจสอบคุณภาพไฟฟ้า และการติดตั้งแบบ DIN Rail รองรับระบบ 3-Phase 4-Wire (3P4W), แรงดันไฟฟ้า 100-300V L-N, กระแสไฟฟ้า 10(100)A แบบต่อตรง เหมาะสำหรับการตรวจสอบพลังงานในโรงงาน, ระบบบริหารจัดการอาคาร, ระบบโซลาร์เซลล์, ศูนย์ข้อมูล และระบบสมาร์ทกริด ⚡ ความแม่นยำ Class 1 📊 วัดค่า 100+ รายการ 🔄 วัดสองทิศทาง 📡 RS485 Modbus 💰 หลายอัตราค่าไฟ ⚡ จุดเด่นและการใช้งาน 🏭 ตรวจสอบพลังงานในโรงงาน • 🏢 ระบบบริหารจัดการอาคาร • ☀️ ระบบโซลาร์เซลล์ • 🖥️ ศูนย์ข้อมูล • 🏪 บริหารพลังงานร้านค้า • 🏨 ตรวจสอบพลังงานโรงแรม • 🏭 ตรวจสอบไฟฟ้าโรงงาน • 📊 วิเคราะห์คุณภาพไฟฟ้า • 🔋 ระบบกักเก็บพลังงาน • ⚡ ระบบสมาร์ทกริด • 🌐 เชื่อมต่อระบบ SCADA • 📈 คำนวณต้นทุนพลังงาน • 🔌 มิเตอร์ย่อย • 💡 ตรวจสอบโหลด • 🎯 บริหารจัดการความต้องการ 💡 คุณสมบัติหลัก การวัดพลังงานขั้นสูง วัดค่าไฟฟ้ามากกว่า 100 รายการ SDM630 Modbus สามารถวัดและบันทึกค่าพารามิเตอร์ไฟฟ้ามากกว่า 100 รายการ ครอบคลุมทุกด้านของการวิเคราะห์พลังงานและคุณภาพไฟฟ้า แรงดันไฟฟ้า (L-N, L-L) - แต่ละเฟสและค่าเฉลี่ย กระแสไฟฟ้า - แต่ละเฟส, สายกลาง และรวม กำลังไฟฟ้าจริง (kW) - แต่ละเฟสและรวม กำลังไฟฟ้ารีแอคทีฟ (kVAr) - แต่ละเฟสและรวม กำลังไฟฟ้าปรากฏ (kVA) - แต่ละเฟสและรวม ตัวประกอบกำลัง - แต่ละเฟสและรวม มุมเฟส - แรงดันและกระแส ความถี่ (Hz) พลังงานจริง (kWh) - นำเข้าและส่งออก พลังงานรีแอคทีฟ (kVArh) - นำเข้าและส่งออก ค่าความผิดเพี้ยนฮาร์มอนิกรวม (THD) - แรงดันและกระแส ความต้องการสูงสุด - กระแสและกำลังไฟฟ้า พลังงานแบบหลายอัตรา (4 อัตรา) ⚡ ข้อมูลจำเพาะทางไฟฟ้า ระบบ: 3-Phase 4-Wire (3P4W) แรงดันไฟฟ้า: 100-300V L-N กระแสไฟฟ้า: 10(100)A แบบต่อตรง ความถี่: 50/60Hz ความแม่นยำ: Class 1 (IEC 62053-22) พลังงานจริง: ±1% (Class 1) พลังงานรีแอคทีฟ: ±2% (Class 2) แรงดัน/กระแส: ±0.5% กำลังไฟฟ้า: ±1% ตัวประกอบกำลัง: ±0.01 📡 การสื่อสาร อินเทอร์เฟซ: RS485 Modbus RTU อัตราบอด: 2400-38400 bps โปรโตคอล: Modbus RTU แอดเดรส: 1-247 (ปรับได้) พาริตี้: None, Even, Odd สต็อปบิต: 1 หรือ 2 ระยะทางสูงสุด: 1200 เมตร อุปกรณ์สูงสุด: 32 ตัวต่อบัส เวลาตอบสนอง: <200ms 💰 ระบบหลายอัตราค่าไฟ 4 อัตราค่าไฟอิสระ (T1-T4) พลังงานนำเข้าแต่ละอัตรา พลังงานส่งออกแต่ละอัตรา พลังงานรวมแต่ละอัตรา รองรับ Time-of-Use (TOU) จัดสรรต้นทุน เชื่อมต่อระบบเรียกเก็บเงิน สลับอัตราผ่าน Modbus 🔄 การวัดแบบสองทิศทาง พลังงานนำเข้า (การใช้งาน) พลังงานส่งออก (การผลิต) คำนวณพลังงานสุทธิ เหมาะสำหรับโซลาร์เซลล์ ตรวจสอบระบบกักเก็บพลังงาน วัดการป้อนกลับเข้ากริด ตัวนับนำเข้า/ส่งออกแยกกัน 📊 วิเคราะห์คุณภาพไฟฟ้า ค่าความผิดเพี้ยนฮาร์มอนิกรวม (THD) THD แรงดันแต่ละเฟส THD กระแสแต่ละเฟส ฮาร์มอนิกแต่ละตัว (ถึงลำดับที่ 31) ตรวจสอบตัวประกอบกำลัง ตรวจจับความไม่สมดุลของเฟส ตรวจจับแรงดันตก/แรงดันเกิน 📈 ตรวจสอบความต้องการ ความต้องการสูงสุด (kW) ความต้องการกระแสสูงสุด (A) ช่วงความต้องการ: ปรับได้ แบบเลื่อนหรือแบบคงที่ ติดตามความต้องการสูงสุด ฟังก์ชันรีเซ็ตความต้องการ ข้อมูลความต้องการย้อนหลัง 🔌 การติดตั้ง ติดตั้งแบบ DIN Rail (35mm) ขนาดกะทัดรัด: กว้าง 7 โมดูล ต่อตรง: 10(100)A ต่อผ่าน CT: สูงสุด 9999A ขั้วต่อแบบสกรู ต่อสายง่าย จอแสดงผลหน้าตัว (ตัวเลือก) 🛡️ การป้องกันและความปลอดภัย ป้องกันโอเวอร์โหลด ป้องกันแรงดันเกิน ฉนวนกั้น: 4kV (อินพุต-เอาต์พุต) ป้องกัน ESD ป้องกันไฟกระชาก ได้รับการรับรอง CE เป็นไปตามมาตรฐาน RoHS IP51 หน้าตัว 🌡️ สภาพแวดล้อม อุณหภูมิใช้งาน: -25°C ถึง +55°C อุณหภูมิเก็บ: -40°C ถึง +70°C ความชื้น: 5-95% RH ความสูง: สูงสุด 2000 เมตร ระดับมลพิษ: 2 หมวดแรงดันเกิน: III 🔧 การตั้งค่า ตั้งค่าแอดเดรส Modbus เลือกอัตราบอด ตั้งค่าพาริตี้ ตั้งค่าอัตราส่วน CT (1-9999) ตั้งค่าช่วงความต้องการ ตั้งค่าเอาต์พุตพัลส์ ป้องกันด้วยรหัสผ่าน 💾 การจัดเก็บข้อมูล หน่วยความจำแบบไม่ลบเลือน เก็บข้อมูลพลังงาน เก็บความต้องการสูงสุด สำรองข้อมูลการตั้งค่า ป้องกันไฟดับ ตรวจสอบความถูกต้องของข้อมูล 🎯 ตัวเลือกเอาต์พุต เอาต์พุตพัลส์ (ตัวเลือก) พัลส์พลังงาน (kWh) อัตราพัลส์ปรับได้ เอาต์พุตพัลส์แบบออปติคัล เอาต์พุตแจ้งเตือน (ตัวเลือก) ไฟ LED แสดงสถานะ 📋 ข้อมูลจำเพาะทางเทคนิค รุ่น SDM630 Modbus ประเภท มิเตอร์วัดพลังงาน 3 เฟส แบบหลายฟังก์ชัน ระบบ 3-Phase 4-Wire (3P4W) ช่วงแรงดันไฟฟ้า 100-300V L-N (เฟสต่อนิวทรัล) แรงดันอ้างอิง 230V L-N / 400V L-L ช่วงกระแสไฟฟ้า 10(100)A แบบต่อตรง ต่อผ่าน CT สูงสุด 9999A (ตั้งค่าอัตราส่วน CT) ความถี่ 50/60Hz ±10% ระดับความแม่นยำ Class 1 (IEC 62053-22) ความแม่นยำพลังงานจริง ±1% (Class 1) ความแม่นยำพลังงานรีแอคทีฟ ±2% (Class 2) ความแม่นยำแรงดัน ±0.5% ความแม่นยำกระแส ±0.5% ความแม่นยำกำลังไฟฟ้า ±1% ความแม่นยำตัวประกอบกำลัง ±0.01 ความแม่นยำความถี่ ±0.1Hz การสื่อสาร RS485 Modbus RTU อัตราบอด 2400, 4800, 9600, 19200, 38400 bps แอดเดรส Modbus 1-247 (ปรับได้) พาริตี้ None, Even, Odd สต็อปบิต 1 หรือ 2 เวลาตอบสนอง <200ms ความยาวบัสสูงสุด 1200 เมตร อุปกรณ์สูงสุดต่อบัส 32 ตัว พารามิเตอร์ที่วัดได้ มากกว่า 100 รายการ การวัดพลังงาน นำเข้าและส่งออก (สองทิศทาง) หลายอัตราค่าไฟ 4 อัตราอิสระ (T1-T4) การวัด THD THD แรงดันและกระแสแต่ละเฟส ฮาร์มอนิก ถึงลำดับที่ 31 ความต้องการสูงสุด kW และกระแส (A) พร้อมช่วงเวลาปรับได้ แหล่งจ่ายไฟ 100-300V AC (จ่ายไฟเองจากวงจรที่วัด) การใช้พลังงาน <2W / <10VA ฉนวนกั้น 4kV (อินพุตต่อเอาต์พุต) อุณหภูมิใช้งาน -25°C ถึง +55°C อุณหภูมิเก็บ -40°C ถึง +70°C ความชื้น 5-95% RH (ไม่เกิดการควบแน่น) ความสูง สูงสุด 2000 เมตร การติดตั้ง DIN Rail 35mm (กว้าง 7 โมดูล) ขนาด 126mm (กว้าง) x 90mm (สูง) x 75mm (ลึก) น้ำหนัก ประมาณ 350 กรัม จอแสดงผล จอ LCD ตัวเลือก (ขึ้นกับรุ่น) เอาต์พุตพัลส์ ตัวเลือก (พัลส์ kWh) มาตรฐาน IEC 62053-22, IEC 62053-23 การรับรอง CE, RoHS ระดับการป้องกัน IP51 (หน้าตัว) หมวดแรงดันเกิน CAT III ระดับมลพิษ 2 📊 พารามิเตอร์ที่วัดได้ (100+ รายการ) หมวดหมู่ พารามิเตอร์ แรงดันไฟฟ้า เฟส 1-N, เฟส 2-N, เฟส 3-N, ค่าเฉลี่ย L-N, เฟส 1-2, เฟส 2-3, เฟส 3-1, ค่าเฉลี่ย L-L กระแสไฟฟ้า เฟส 1, เฟส 2, เฟส 3, นิวทรัล, รวม, ค่าเฉลี่ย กำลังไฟฟ้าจริง เฟส 1, เฟส 2, เฟส 3, รวม (kW) กำลังไฟฟ้ารีแอคทีฟ เฟส 1, เฟส 2, เฟส 3, รวม (kVAr) กำลังไฟฟ้าปรากฏ เฟส 1, เฟส 2, เฟส 3, รวม (kVA) ตัวประกอบกำลัง เฟส 1, เฟส 2, เฟส 3, รวม มุมเฟส แรงดัน: เฟส 1, 2, 3; กระแส: เฟส 1, 2, 3 ความถี่ ความถี่ระบบ (Hz) พลังงานจริง นำเข้ารวม, ส่งออกรวม, นำเข้า T1-T4, ส่งออก T1-T4, สุทธิรวม (kWh) พลังงานรีแอคทีฟ นำเข้ารวม, ส่งออกรวม, นำเข้า T1-T4, ส่งออก T1-T4 (kVArh) THD THD แรงดัน: เฟส 1, 2, 3, ค่าเฉลี่ย; THD กระแส: เฟส 1, 2, 3, ค่าเฉลี่ย ฮาร์มอนิก ฮาร์มอนิกแรงดันและกระแสแต่ละตัว (ลำดับที่ 2 ถึง 31) สำหรับแต่ละเฟส ความต้องการสูงสุด กระแส: เฟส 1, 2, 3, รวม; กำลังไฟฟ้า: รวม kW ช่วงความต้องการ ค่าช่วงความต้องการปัจจุบัน, เวลาที่เหลือ 🔌 การต่อสายและการเชื่อมต่อ อินพุตแรงดัน L1, L2, L3, N (นิวทรัล) - ขั้วต่อแบบสกรู อินพุตกระแส I1+, I1-, I2+, I2-, I3+, I3- - ขั้วต่อแบบสกรู การต่อตรง 10(100)A - ต่อสายตรงเข้ามิเตอร์ การต่อผ่าน CT ต่อผ่านหม้อแปลงกระแส (CT) - ตั้งค่าอัตราส่วน CT ในมิเตอร์ ช่วงอัตราส่วน CT 1:1 ถึง 9999:1 (ปรับได้) ขั้วต่อ RS485 A(+), B(-) - ขั้วต่อแบบสกรู โครงสร้างบัส แบบเดซี่เชน (มัลติดรอป) การต่อปลายสาย ตัวต้านทาน 120Ω ที่ปลายบัสทั้งสองด้าน ประเภทสาย สายคู่บิดเกลียว, มีฉนวนกั้น (แนะนำ) ขนาดสาย แรงดัน: 0.5-2.5mm², กระแส: 1.5-4mm² 🎯 การใช้งานและกรณีศึกษา ตรวจสอบพลังงานในโรงงาน ตรวจสอบการใช้พลังงานในโรงงาน, สายการผลิต และสิ่งอำนวยความสะดวกอุตสาหกรรม ระบบบริหารจัดการอาคาร (BMS) เชื่อมต่อกับ BMS เพื่อการจัดการและเพิ่มประสิทธิภาพพลังงานอาคารอย่างครอบคลุม ระบบโซลาร์เซลล์ วัดแบบสองทิศทางสำหรับการผลิตพลังงานแสงอาทิตย์และการตรวจสอบการใช้/ส่งออกกริด ศูนย์ข้อมูล ตรวจสอบไฟฟ้าที่สำคัญสำหรับเซิร์ฟเวอร์, ระบบทำความเย็น และโครงสร้างพื้นฐาน บริหารพลังงานร้านค้า ติดตามการใช้พลังงานในหลายสาขาและแผนกเพื่อจัดสรรต้นทุน ตรวจสอบพลังงานโรงแรม ตรวจสอบการใช้พลังงานตามชั้น, ห้อง หรือแผนกเพื่อการเรียกเก็บเงินและเพิ่มประสิทธิภาพ ตรวจสอบไฟฟ้าโรงงาน ตรวจสอบการใช้พลังงานของอุปกรณ์การผลิตและประสิทธิภาพแบบเรียลไทม์ วิเคราะห์คุณภาพไฟฟ้า วิเคราะห์ฮาร์มอนิก, THD และตัวประกอบกำลังเพื่อปรับปรุงคุณภาพไฟฟ้า ระบบกักเก็บพลังงาน ตรวจสอบรอบการชาร์จ/ดิสชาร์จและการไหลของพลังงานในระบบกักเก็บแบตเตอรี่ ระบบสมาร์ทกริด เชื่อมต่อกับระบบสมาร์ทกริดเพื่อการตอบสนองความต้องการและการจัดการโหลด เชื่อมต่อระบบ SCADA เชื่อมต่อกับระบบ SCADA ผ่าน Modbus RTU เพื่อการตรวจสอบและควบคุมแบบรวมศูนย์ จัดสรรต้นทุนพลังงาน รองรับหลายอัตราค่าไฟเพื่อการจัดสรรต้นทุนและการเรียกเก็บเงินที่แม่นยำในอาคารหลายผู้เช่า มิเตอร์ย่อย วัดวงจรแต่ละวงจร, แผนก หรือผู้เช่าเพื่อการติดตามพลังงานโดยละเอียด ตรวจสอบโหลด ตรวจสอบโปรไฟล์โหลดและระบุช่วงความต้องการสูงสุดเพื่อเพิ่มประสิทธิภาพ บริหารจัดการความต้องการ ติดตามความต้องการสูงสุดเพื่อหลีกเลี่ยงค่าธรรมเนียมความต้องการสูงสุดและเพิ่มประสิทธิภาพการใช้พลังงาน ตรวจสอบพลังงาน รวบรวมข้อมูลพลังงานโดยละเอียดสำหรับการตรวจสอบพลังงานและโครงการปรับปรุงประสิทธิภาพ เชื่อมต่อพลังงานหมุนเวียน ตรวจสอบการผลิตพลังงานหมุนเวียนและการโต้ตอบกับกริดในระบบไฮบริด สถานีชาร์จรถยนต์ไฟฟ้า ตรวจสอบการใช้พลังงานและการเรียกเก็บเงินสำหรับโครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า 💡 เคล็ดลับการติดตั้งและตั้งค่า ตรวจสอบการต่อสาย ตรวจสอบลำดับเฟส (L1, L2, L3) และการต่อนิวทรัลอีกครั้งก่อนเปิดเครื่อง การติดตั้ง CT ติดตั้ง CT ด้วยขั้วที่ถูกต้อง (P1 ไปทางแหล่งจ่าย, P2 ไปทางโหลด) ลูกศรแสดงทิศทางกระแส ตั้งค่าอัตราส่วน CT ตั้งค่าอัตราส่วน CT ในมิเตอร์ให้ตรงกับ CT ที่ติดตั้ง (เช่น 100:5 = อัตราส่วน 20) แอดเดรส Modbus ตั้งค่าแอดเดรส Modbus ที่ไม่ซ้ำกันสำหรับแต่ละมิเตอร์บนบัส (ค่าเริ่มต้นมักเป็น 1) อัตราบอด ใช้ 9600 bps สำหรับการใช้งานส่วนใหญ่ อัตราสูงกว่า (19200/38400) สำหรับการสำรวจที่เร็วขึ้น การต่อปลายบัส ติดตั้งตัวต้านทาน 120Ω ที่ปลายทั้งสองด้านของบัส RS485 เพื่อความสมบูรณ์ของสัญญาณ ฉนวนกั้นสาย ใช้สายคู่บิดเกลียวมีฉนวนกั้นสำหรับ RS485 ต่อฉนวนกั้นที่ปลายด้านเดียวเท่านั้น แหล่งจ่ายไฟ มิเตอร์จ่ายไฟเองจากวงจรที่วัด ตรวจสอบให้แน่ใจว่าแรงดันอยู่ในช่วง 100-300V การทดสอบ หลังการติดตั้ง ตรวจสอบค่าที่อ่านได้ด้วยโหลดที่ทราบหรือมิเตอร์อ้างอิง ช่วงความต้องการ ตั้งค่าช่วงความต้องการ (โดยทั่วไป 15 หรือ 30 นาที) ให้ตรงกับการเรียกเก็บเงินของสาธารณูปโภค ตั้งค่าอัตราค่าไฟ ตั้งค่าตารางการสลับอัตราค่าไฟหากใช้การเรียกเก็บเงินตามเวลาใช้งาน เอกสาร ติดป้ายมิเตอร์ด้วยแอดเดรส Modbus, อัตราส่วน CT และข้อมูลวงจรเพื่ออ้างอิงในอนาคต 🔧 แผนที่รีจิสเตอร์ Modbus (ตัวอย่าง) พารามิเตอร์ แอดเดรสรีจิสเตอร์ หน่วย แรงดันเฟส 1 0x0000 V แรงดันเฟส 2 0x0002 V แรงดันเฟส 3 0x0004 V กระแสเฟส 1 0x0006 A กระแสเฟส 2 0x0008 A กระแสเฟส 3 0x000A A กำลังไฟฟ้าเฟส 1 0x000C W กำลังไฟฟ้าเฟส 2 0x000E W กำลังไฟฟ้าเฟส 3 0x0010 W กำลังไฟฟ้าจริงรวม 0x0034 W กำลังไฟฟ้ารีแอคทีฟรวม 0x003C VAr กำลังไฟฟ้าปรากฏรวม 0x0038 VA ตัวประกอบกำลังรวม 0x003E - ความถี่ 0x0046 Hz พลังงานนำเข้ารวม 0x0048 kWh พลังงานส่งออกรวม 0x004A kWh พลังงานรีแอคทีฟนำเข้ารวม 0x004C kVArh พลังงานรีแอคทีฟส่งออกรวม 0x004E kVArh หมายเหตุ: แอดเดรสรีจิสเตอร์เป็นเลขฐานสิบหก ค่าทั้งหมดเป็น 32-bit IEEE 754 floating point (2 รีจิสเตอร์) โปรดดูเอกสารแผนที่รีจิสเตอร์ Modbus ของ SDM630 อย่างเป็นทางการสำหรับรายการพารามิเตอร์ทั้งหมด 100+ รายการ 🌟 ทำไมต้องเลือก SDM630 Modbus? โซลูชันการวัดพลังงานระดับมืออาชีพ SDM630 Modbus เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการวัดและตรวจสอบพลังงานไฟฟ้าแบบมืออาชีพ ด้วยความแม่นยำระดับ Class 1, การวัดพารามิเตอร์มากกว่า 100 รายการ, ระบบหลายอัตราค่าไฟ 4 อัตรา, การวัดแบบสองทิศทางสำหรับโซลาร์เซลล์, การวิเคราะห์ THD และฮาร์มอนิก, การตรวจสอบความต้องการสูงสุด, การสื่อสาร RS485 Modbus RTU ที่เสถียร, การติดตั้งง่ายด้วย DIN Rail และราคาที่คุ้มค่า ทำให้เหมาะสำหรับทั้งงานอุตสาหกรรม, พาณิชยกรรม และการใช้งานพลังงานหมุนเวียน

อ่าน มากกว่า น้อย

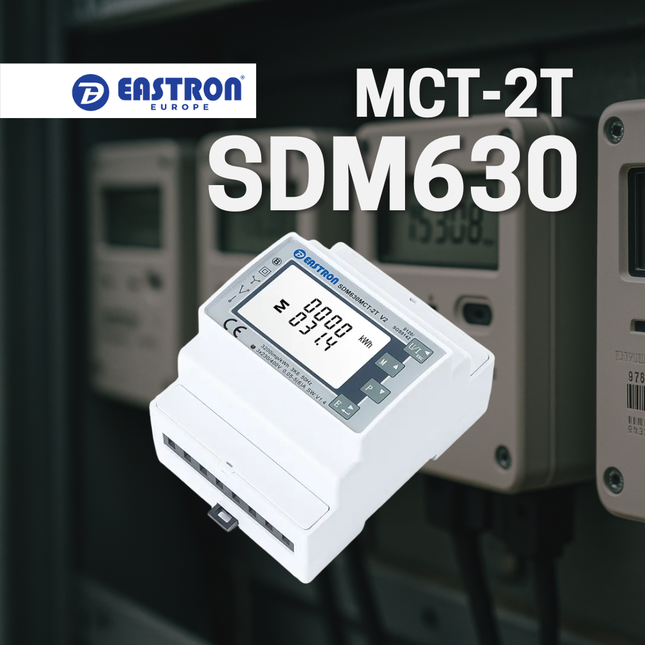

Dual Tariff RS485 Modbus CT Operated DIN Rail Three Phase MID Energy Meter มิเตอร์วัดพลังงาน 3 เฟส แบบใช้ CT ได้รับการรับรอง MID พร้อมระบบ 2 อัตราค่าไฟฟ้า Dual Tariff RS485 Modbus CT Operated DIN Rail Three Phase MID Energy Meter เป็นมิเตอร์วัดพลังงาน 3 เฟส 4 สาย ที่ได้รับการรับรอง MID (Measuring Instruments Directive) สำหรับการเรียกเก็บเงินตามกฎหมาย ความแม่นยำระดับ Class B (IEC 62053-22), ระบบ 2 อัตราค่าไฟฟ้า (Dual Tariff) สำหรับแยกบันทึกพลังงานในช่วงเวลาต่างกัน, ใช้ Current Transformer (CT) สำหรับวัดกระแสไฟฟ้าสูง (5A secondary, รองรับ CT ratio ถึง 9999:5), การสื่อสาร RS485 Modbus RTU, การติดตั้งแบบ DIN Rail, จอแสดงผล LCD, เอาต์พุตพัลส์, การป้องกันการงัดแงะ, หน่วยความจำแบบไม่ลบเลือน และการรับรองตามมาตรฐานสากล เหมาะสำหรับโรงงานอุตสาหกรรม, อาคารขนาดใหญ่, ศูนย์การค้า, โรงพยาบาล, โรงแรม, ระบบจัดการพลังงาน และการใช้งานเชิงพาณิชย์ที่ต้องการความแม่นยำสูง 🏆 รับรอง MID ⚡ Class B 💰 2 อัตราค่าไฟ 🔌 ใช้ CT 📡 RS485 Modbus 🔒 ป้องกันการงัดแงะ 🏭 จุดเด่นและการใช้งาน 🏭 โรงงานอุตสาหกรรม • 🏢 อาคารสำนักงานขนาดใหญ่ • 🏬 ศูนย์การค้า • 🏨 โรงแรมและรีสอร์ท • 🏥 โรงพยาบาล • 🏫 สถาบันการศึกษา • 🏛️ หน่วยงานราชการ • ⚡ ระบบจัดการพลังงาน • 💰 2 อัตราค่าไฟฟ้า • 🔌 วัดกระแสสูงด้วย CT • 📊 ตรวจสอบแบบเรียลไทม์ • 🌐 เชื่อมต่อระบบ SCADA • ⚖️ เรียกเก็บเงินตามกฎหมาย • 📈 วิเคราะห์การใช้พลังงาน • 💡 ประหยัดพลังงาน 🏆 การรับรอง MID ได้รับการรับรองสำหรับการเรียกเก็บเงินตามกฎหมาย มิเตอร์ได้รับการรับรอง MID (Measuring Instruments Directive 2014/32/EU) ซึ่งเป็นมาตรฐานของสหภาพยุโรปสำหรับเครื่องมือวัดที่ใช้ในการเรียกเก็บเงิน ทำให้สามารถใช้งานได้อย่างถูกต้องตามกฎหมายในการคิดค่าไฟฟ้า ความแม่นยำระดับ Class B ตามมาตรฐาน IEC 62053-22 ได้รับการรับรอง MID (2014/32/EU) ใช้สำหรับการเรียกเก็บเงินตามกฎหมาย ความแม่นยำระดับ Class B (IEC 62053-22) ตรวจสอบและรับรองโดยหน่วยงานที่ได้รับอนุญาต ตราประทับและซีลป้องกันการงัดแงะ เป็นไปตามข้อกำหนดทางกฎหมายในยุโรป รองรับการตรวจสอบและสอบเทียบ บันทึกข้อมูลการวัดอย่างปลอดภัย 💰 ระบบ 2 อัตราค่าไฟฟ้า (Dual Tariff) แยกบันทึกพลังงานในช่วงเวลาต่างกัน ระบบ Dual Tariff ช่วยให้สามารถแยกบันทึกการใช้พลังงานในช่วงเวลาต่างกัน เช่น ช่วง On-Peak (ชั่วโมงเร่งด่วน) และ Off-Peak (ชั่วโมงปกติ) เหมาะสำหรับการคำนวณค่าไฟฟ้าที่มีอัตราแตกต่างกันตามช่วงเวลา ช่วยประหยัดต้นทุนและวางแผนการใช้พลังงานได้อย่างมีประสิทธิภาพ บันทึกพลังงาน 2 อัตราค่าไฟฟ้า (Tariff 1 และ Tariff 2) แยกช่วงเวลา On-Peak และ Off-Peak ตั้งเวลาเปลี่ยนอัตราค่าไฟได้ คำนวณค่าไฟฟ้าแยกตามอัตรา ช่วยประหยัดต้นทุนค่าไฟฟ้า วางแผนการใช้พลังงานได้ดีขึ้น รองรับ TOU (Time of Use) Tariff แสดงผลพลังงานแยกตามอัตรา บันทึกข้อมูลแต่ละอัตราอิสระ เหมาะสำหรับอุตสาหกรรมที่มีหลายอัตราค่าไฟ ⚡ ข้อมูลจำเพาะทางไฟฟ้า ระบบ: 3-Phase 4-Wire (3P4W) แรงดันไฟฟ้า: 3 x 230/400V AC กระแสไฟฟ้า: 5A (ผ่าน CT) CT Ratio: 5/5A ถึง 9999/5A ความถี่: 50/60Hz ความแม่นยำ: Class B (IEC 62053-22) พลังงานจริง: ±1% (Class B) แรงดัน: ±0.5% กระแส: ±0.5% กำลังไฟฟ้า: ±1% ตัวประกอบกำลัง: 0.5 inductive ถึง 0.8 capacitive 🔌 Current Transformer (CT) กระแส Secondary: 5A CT Ratio: ตั้งค่าได้ 5/5A ถึง 9999/5A รองรับกระแสสูงสุด 9999A (Primary) เหมาะสำหรับโหลดขนาดใหญ่ ติดตั้งง่ายด้วย CT แบบแยก ความปลอดภัยสูง ไม่ต้องตัดสายไฟหลัก รองรับ CT ทุกยี่ห้อ ตั้งค่า CT Ratio ผ่าน Modbus แสดง CT Ratio บนจอ LCD 📡 การสื่อสาร อินเทอร์เฟซ: RS485 Modbus RTU อัตราบอด: 2400-38400 bps โปรโตคอล: Modbus RTU แอดเดรส: 1-247 (ปรับได้) เชื่อมต่อระบบจัดการพลังงาน (EMS) เชื่อมต่อระบบ SCADA ตรวจสอบแบบเรียลไทม์ รองรับ Multi-drop (หลายมิเตอร์) ระยะทางสื่อสารไกลถึง 1200 เมตร อ่านค่าพารามิเตอร์ทั้งหมดผ่าน Modbus 📊 การวัดและแสดงผล จอแสดงผล LCD แบ็คไลท์ แสดงพลังงาน Tariff 1 และ Tariff 2 แสดงพลังงานรวม (kWh) แสดงแรงดันไฟฟ้า 3 เฟส (V) แสดงกระแสไฟฟ้า 3 เฟส (A) แสดงกำลังไฟฟ้า (kW) แสดงตัวประกอบกำลัง แสดงความถี่ (Hz) แสดง CT Ratio แสดงสถานะ Tariff ปัจจุบัน แสดงเวลาการทำงาน 💰 ระบบ Dual Tariff 2 อัตราค่าไฟฟ้า (Tariff 1, Tariff 2) ตั้งเวลาเปลี่ยนอัตราได้ รองรับ TOU (Time of Use) บันทึกพลังงานแยกตามอัตรา คำนวณค่าไฟฟ้าแยกตามช่วงเวลา ช่วงเวลา On-Peak / Off-Peak ตั้งค่าผ่าน Modbus แสดงสถานะ Tariff บนจอ LCD เหมาะสำหรับอุตสาหกรรม ประหยัดต้นทุนค่าไฟฟ้า 🔒 ความปลอดภัยและการป้องกัน ป้องกันการงัดแงะ (Tamper Detection) ตราประทับและซีล MID บันทึกเหตุการณ์การงัดแงะ ป้องกันการแก้ไขข้อมูล หน่วยความจำแบบไม่ลบเลือน ป้องกันไฟกระชาก ป้องกันแรงดันเกิน ฉนวนกั้น: 4kV ป้องกันการต่อสายผิด ระบบรักษาความปลอดภัยข้อมูล 🔧 การติดตั้ง ติดตั้งแบบ DIN Rail (35mm) ขนาดกะทัดรัด: กว้าง 7 โมดูล ต่อผ่าน CT (5A secondary) ขั้วต่อแบบสกรู ต่อสายง่าย เหมาะกับตู้ MDB จอแสดงผลหน้าตัว ปุ่มกดสำหรับเปลี่ยนหน้าจอ คู่มือการติดตั้งชัดเจน รองรับการติดตั้งในตู้ไฟฟ้า 💾 การจัดเก็บข้อมูล หน่วยความจำแบบไม่ลบเลือน เก็บข้อมูลพลังงานรวม เก็บข้อมูล Tariff 1 และ Tariff 2 บันทึกเหตุการณ์ ป้องกันไฟดับ ข้อมูลไม่สูญหาย รองรับการตรวจสอบย้อนหลัง เก็บประวัติการใช้พลังงาน บันทึก Demand สูงสุด 🎯 เอาต์พุตและฟีเจอร์ เอาต์พุตพัลส์ (kWh) อัตราพัลส์: 1000 imp/kWh เอาต์พุตแบบออปติคัล ไฟ LED แสดงสถานะ ไฟ LED แสดงการสื่อสาร ไฟ LED แสดง Tariff ไฟ LED แสดงการงัดแงะ รีเซ็ตพลังงาน (ผ่าน Modbus) Demand Measurement 🌡️ สภาพแวดล้อม อุณหภูมิใช้งาน: -25°C ถึง +55°C อุณหภูมิเก็บ: -40°C ถึง +70°C ความชื้น: 5-95% RH ความสูง: สูงสุด 2000 เมตร ระดับมลพิษ: 2 หมวดแรงดันเกิน: III ระดับการป้องกัน: IP51 (หน้าตัว) เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม 📜 มาตรฐานและการรับรอง MID 2014/32/EU IEC 62053-22 (Class B) EN 50470-1, EN 50470-3 CE RoHS ISO 9001 IEC 61010-1 IEC 61326-1 📈 ระบบจัดการพลังงาน เชื่อมต่อ EMS (Energy Management System) เชื่อมต่อ SCADA ตรวจสอบแบบเรียลไทม์ วิเคราะห์การใช้พลังงาน รายงานการใช้พลังงาน ตรวจจับความผิดปกติ แจ้งเตือนเมื่อเกินค่ากำหนด ประหยัดพลังงาน ลดต้นทุนค่าไฟฟ้า 📋 ข้อมูลจำเพาะทางเทคนิค รุ่น Dual Tariff RS485 Modbus CT Operated DIN Rail Three Phase MID Energy Meter ประเภท มิเตอร์วัดพลังงาน 3 เฟส แบบใช้ CT ได้รับการรับรอง MID การรับรอง MID ได้รับการรับรอง MID (2014/32/EU) ระบบ Tariff Dual Tariff (2 อัตราค่าไฟฟ้า) ระบบ 3-Phase 4-Wire (3P4W) แรงดันไฟฟ้า 3 x 230/400V AC ±20% แรงดันอ้างอิง 3 x 230/400V กระแสไฟฟ้า 5A (ผ่าน CT) CT Ratio 5/5A ถึง 9999/5A (ตั้งค่าได้) กระแสสูงสุด (Primary) 9999A (ขึ้นอยู่กับ CT Ratio) กระแสเริ่มต้น 0.02A (10mA) ความถี่ 50/60Hz ±10% ระดับความแม่นยำ Class B (IEC 62053-22) ความแม่นยำพลังงานจริง ±1% (Class B) ความแม่นยำแรงดัน ±0.5% ความแม่นยำกระแส ±0.5% ความแม่นยำกำลังไฟฟ้า ±1% ตัวประกอบกำลัง 0.5 inductive ถึง 0.8 capacitive การสื่อสาร RS485 Modbus RTU อัตราบอด 2400, 4800, 9600, 19200, 38400 bps แอดเดรส Modbus 1-247 (ปรับได้) พาริตี้ None, Even, Odd ระยะทางสื่อสาร สูงสุด 1200 เมตร (RS485) จอแสดงผล LCD แบ็คไลท์ เอาต์พุตพัลส์ 1000 imp/kWh (ออปติคัล) การป้องกันการงัดแงะ มี (Tamper Detection) หน่วยความจำ แบบไม่ลบเลือน (Non-volatile) แหล่งจ่ายไฟ 3 x 230/400V AC (จ่ายไฟเองจากวงจรที่วัด) การใช้พลังงาน <2W / <10VA ฉนวนกั้น 4kV (อินพุตต่อเอาต์พุต) อุณหภูมิใช้งาน -25°C ถึง +55°C อุณหภูมิเก็บ -40°C ถึง +70°C ความชื้น 5-95% RH (ไม่เกิดการควบแน่น) ความสูง สูงสุด 2000 เมตร การติดตั้ง DIN Rail 35mm (กว้าง 7 โมดูล) ขนาด 126mm (กว้าง) x 90mm (สูง) x 65mm (ลึก) น้ำหนัก ประมาณ 350 กรัม มาตรฐาน MID 2014/32/EU, IEC 62053-22, EN 50470-1, EN 50470-3 การรับรอง MID, CE, RoHS ระดับการป้องกัน IP51 (หน้าตัว) หมวดแรงดันเกิน CAT III ระดับมลพิษ 2 📊 พารามิเตอร์ที่วัดและแสดงผลได้ หมวดหมู่ พารามิเตอร์ พลังงาน พลังงานจริงรวม (kWh), พลังงาน Tariff 1 (kWh), พลังงาน Tariff 2 (kWh), พลังงานนำเข้า (kWh), พลังงานส่งออก (kWh) แรงดันไฟฟ้า แรงดันไฟฟ้าเฟส L1 (V), แรงดันไฟฟ้าเฟส L2 (V), แรงดันไฟฟ้าเฟส L3 (V), แรงดันไฟฟ้าเฉลี่ย (V), แรงดันไฟฟ้าระหว่างเฟส (V) กระแสไฟฟ้า กระแสไฟฟ้าเฟส L1 (A), กระแสไฟฟ้าเฟส L2 (A), กระแสไฟฟ้าเฟส L3 (A), กระแสไฟฟ้ารวม (A), กระแสไฟฟ้านิวทรัล (A) กำลังไฟฟ้า กำลังไฟฟ้าจริงรวม (kW), กำลังไฟฟ้าจริงแต่ละเฟส (kW), กำลังไฟฟ้าปรากฏรวม (kVA), กำลังไฟฟ้าปรากฏแต่ละเฟส (kVA), กำลังไฟฟ้ารีแอคทีฟ (kVAR) ตัวประกอบกำลัง ตัวประกอบกำลังรวม (Power Factor), ตัวประกอบกำลังแต่ละเฟส ความถี่ ความถี่ระบบ (Hz) Demand Demand ปัจจุบัน (kW), Maximum Demand (kW), Demand แต่ละเฟส Tariff สถานะ Tariff ปัจจุบัน, พลังงาน Tariff 1, พลังงาน Tariff 2, เวลาเปลี่ยน Tariff เวลา เวลาการทำงานรวม (ชั่วโมง), เวลา Tariff 1, เวลา Tariff 2 สถานะ สถานะการทำงาน, สถานะการงัดแงะ, สถานะการสื่อสาร, CT Ratio 🏭 การใช้งานในอุตสาหกรรมและเชิงพาณิชย์ โรงงานอุตสาหกรรม วัดการใช้พลังงานในโรงงาน แยกตามแผนก เครื่องจักร และช่วงเวลา เพื่อควบคุมต้นทุนและประหยัดพลังงาน อาคารสำนักงานขนาดใหญ่ ติดตั้งในอาคารสำนักงาน เพื่อเรียกเก็บค่าไฟฟ้าจากผู้เช่า และตรวจสอบการใช้พลังงานของอาคาร ศูนย์การค้า วัดการใช้พลังงานของร้านค้าแต่ละร้าน และระบบส่วนกลาง เพื่อเรียกเก็บค่าไฟฟ้าอย่างยุติธรรม โรงแรมและรีสอร์ท ตรวจสอบการใช้พลังงานของห้องพัก ส่วนกลาง และสิ่งอำนวยความสะดวก เพื่อบริหารจัดการต้นทุน โรงพยาบาล วัดการใช้พลังงานของแผนกต่างๆ เครื่องมือแพทย์ และระบบสำคัญ เพื่อความปลอดภัยและประสิทธิภาพ สถาบันการศึกษา ติดตั้งในมหาวิทยาลัย โรงเรียน เพื่อตรวจสอบการใช้พลังงานของอาคารต่างๆ และลดต้นทุน หน่วยงานราชการ ตรวจสอบการใช้พลังงานของหน่วยงาน เพื่อรายงานและปรับปรุงประสิทธิภาพการใช้พลังงาน ศูนย์ข้อมูล (Data Center) วัดการใช้พลังงานของเซิร์ฟเวอร์ ระบบปรับอากาศ และระบบสำคัญ เพื่อเพิ่มประสิทธิภาพ PUE ระบบจัดการพลังงาน (EMS) เชื่อมต่อกับระบบ EMS เพื่อตรวจสอบ วิเคราะห์ และเพิ่มประสิทธิภาพการใช้พลังงานแบบเรียลไทม์ ระบบ SCADA เชื่อมต่อกับระบบ SCADA เพื่อควบคุมและตรวจสอบระบบไฟฟ้าจากส่วนกลาง Sub-metering ใช้เป็นมิเตอร์ย่อยสำหรับวัดการใช้พลังงานของแต่ละส่วน เพื่อเรียกเก็บค่าไฟฟ้าอย่างแม่นยำ ระบบ TOU (Time of Use) รองรับระบบค่าไฟฟ้าแบบ TOU ที่มีอัตราแตกต่างกันตามช่วงเวลา ช่วยประหยัดต้นทุน 💡 ข้อดีของระบบ Dual Tariff ประหยัดต้นทุน แยกบันทึกการใช้พลังงานในช่วง On-Peak และ Off-Peak ช่วยวางแผนการใช้พลังงานเพื่อลดค่าไฟฟ้า วางแผนการใช้พลังงาน ทราบว่าใช้พลังงานมากในช่วงเวลาใด สามารถปรับเปลี่ยนการใช้งานเพื่อประหยัดต้นทุน รองรับ TOU Tariff รองรับระบบค่าไฟฟ้าแบบ Time of Use ที่มีอัตราแตกต่างกันตามช่วงเวลา คำนวณค่าไฟฟ้าแม่นยำ คำนวณค่าไฟฟ้าแยกตามอัตราแต่ละช่วงเวลา ทำให้ได้ค่าใช้จ่ายที่แม่นยำ รายงานการใช้พลังงาน สร้างรายงานการใช้พลังงานแยกตามช่วงเวลา เพื่อวิเคราะห์และปรับปรุง เหมาะสำหรับอุตสาหกรรม โรงงานอุตสาหกรรมสามารถปรับเปลี่ยนการผลิตไปในช่วงที่ค่าไฟฟ้าถูกกว่า ลด Peak Demand ช่วยลดการใช้พลังงานในช่วง Peak เพื่อหลีกเลี่ยงค่าปรับ Demand Charge ตั้งค่าได้ยืดหยุ่น สามารถตั้งค่าเวลาเปลี่ยนอัตราค่าไฟได้ตามต้องการผ่าน Modbus 🔌 การต่อสายและการเชื่อมต่อ อินพุตแรงดัน L1, L2, L3 (3 เฟส), N (นิวทรัล) - ขั้วต่อแบบสกรู อินพุตกระแส ต่อผ่าน CT (Current Transformer) - S1, S2 สำหรับแต่ละเฟส CT Connection CT L1: S1-S2, CT L2: S1-S2, CT L3: S1-S2 (5A secondary) ขั้วต่อ RS485 A(+), B(-) - ขั้วต่อแบบสกรู เอาต์พุตพัลส์ ขั้วต่อออปติคัล (1000 imp/kWh) ประเภทสาย แรงดัน: 1.5-2.5mm², กระแส CT: 1.5-2.5mm² การต่อปลายสาย RS485 ตัวต้านทาน 120Ω ที่ปลายบัสทั้งสองด้าน สาย RS485 สายคู่บิดเกลียว, มีฉนวนกั้น การต่อ CT ต่อ CT ตามทิศทางลูกศร (P1 → P2), S1 ต่อกับขั้ว S1 ของมิเตอร์ ความปลอดภัย CT ห้ามเปิดวงจร Secondary ของ CT ขณะมีกระแสไหลผ่าน Primary 💡 เคล็ดลับการติดตั้งและใช้งาน ตรวจสอบการต่อสาย ตรวจสอบการต่อสายเฟส L1, L2, L3 และนิวทรัลให้ถูกต้องก่อนเปิดเครื่อง การต่อ CT ต่อ CT ตามทิศทางลูกศร (P1 → P2) และต่อ S1, S2 ให้ถูกต้อง ห้ามสลับขั้ว ตั้งค่า CT Ratio ตั้งค่า CT Ratio ให้ตรงกับ CT ที่ใช้งาน ผ่าน Modbus หรือปุ่มกดหน้าตัว ความปลอดภัย CT ห้ามเปิดวงจร Secondary ของ CT ขณะมีกระแสไหลผ่าน อาจทำให้เกิดแรงดันสูงอันตราย ตำแหน่งติดตั้ง ติดตั้งในตู้ MDB หรือตู้ไฟฟ้าที่มีการระบายอากาศที่ดี การป้องกัน ติดตั้ง Circuit Breaker และ RCD/RCCB เพื่อความปลอดภัย แอดเดรส Modbus ตั้งค่าแอดเดรส Modbus ที่ไม่ซ้ำกันสำหรับแต่ละมิเตอร์ในระบบ ตั้งค่า Tariff ตั้งค่าเวลาเปลี่ยนอัตราค่าไฟ (Tariff 1 ↔ Tariff 2) ผ่าน Modbus การทดสอบ ทดสอบการทำงานด้วยโหลดจริงและตรวจสอบค่าที่วัดได้ก่อนเปิดให้บริการ ซีลและตราประทับ ห้ามงัดแงะซีลและตราประทับ MID เพื่อรักษาการรับรอง การสอบเทียบ สอบเทียบตามกำหนดเวลาเพื่อรักษาความแม่นยำ เชื่อมต่อระบบ เชื่อมต่อกับระบบ EMS หรือ SCADA ผ่าน RS485 Modbus เพื่อตรวจสอบแบบเรียลไทม์ การบำรุงรักษา ตรวจสอบการทำงาน ทำความสะอาด และตรวจสอบการต่อสายเป็นประจำ 🌟 ทำไมต้องเลือก Dual Tariff CT Operated MID Energy Meter? โซลูชันมิเตอร์วัดพลังงาน 3 เฟสที่สมบูรณ์แบบสำหรับอุตสาหกรรม Dual Tariff RS485 Modbus CT Operated DIN Rail Three Phase MID Energy Meter เป็นตัวเลือกที่สมบูรณ์แบบสำหรับโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ที่ต้องการความถูกต้องตามกฎหมาย ด้วยการรับรอง MID สำหรับการเรียกเก็บเงิน, ความแม่นยำระดับ Class B, ระบบ 2 อัตราค่าไฟฟ้า (Dual Tariff) สำหรับประหยัดต้นทุน, ใช้ Current Transformer (CT) สำหรับวัดกระแสสูงถึง 9999A, การสื่อสาร RS485 Modbus RTU, จอแสดงผล LCD แบ็คไลท์, ระบบป้องกันการงัดแงะ, หน่วยความจำแบบไม่ลบเลือน, การติดตั้งง่ายด้วย DIN Rail และราคาที่คุ้มค่า ทำให้เหมาะสำหรับโรงงานอุตสาหกรรม, อาคารสำนักงาน, ศูนย์การค้า, โรงพยาบาล, โรงแรม, ระบบจัดการพลังงาน และการใช้งานเชิงพาณิชย์ทุกประเภท

อ่าน มากกว่า น้อย

SG90 Servo Motor คืออะไร? วิธีควบคุมการหมุนด้วย Arduino SG90 คือ เซอร์โวมอเตอร์ขนาดเล็ก (Micro Servo Motor) ที่ได้รับความนิยมอย่างสูงในงานอดิเรกและโปรเจกต์อิเล็กทรอนิกส์ เนื่องจากมีขนาดเล็ก น้ำหนักเบา ราคาถูก และใช้งานง่าย ความสามารถหลักของมันคือการหมุนไปยังตำแหน่งที่เป็นองศาที่กำหนดไว้ได้อย่างแม่นยำ (เช่น 0°, 45°, 90°, 180°) เหมาะสำหรับงานที่ต้องการควบคุมการเคลื่อนไหวแบบเชิงมุม เช่น การหันกล้อง, การขยับแขนหุ่นยนต์, หรือการควบคุมพวงมาลัยของรถบังคับ ความแตกต่างระหว่าง Servo Motor และ DC Motor Servo Motor (เซอร์โว): หมุนไปยัง "ตำแหน่ง" ที่สั่ง และหยุดค้างตำแหน่งนั้นไว้ได้ (เช่น หมุนไป 90° แล้วหยุด) โดยมีองศาการหมุนที่จำกัด (ส่วนใหญ่ 0°-180°) DC Motor (มอเตอร์ปกติ): หมุน "ต่อเนื่อง" ไปเรื่อยๆ ตราบใดที่ยังจ่ายไฟให้ และไม่สามารถควบคุมตำแหน่งที่แน่นอนได้ สเปคของ SG90 แรงดันไฟฟ้าใช้งาน 4.8V – 6.0V (ใช้ไฟ 5V จาก Arduino ได้เลย) องศาการหมุน ประมาณ 0° – 180° แรงบิด (Torque) ~1.8 kg/cm (ที่ 4.8V) ความเร็วในการหมุน ~0.1 วินาที ต่อ 60 องศา น้ำหนัก ประมาณ 9 กรัม ขนาด ประมาณ 23 × 12 × 29 มม. สายไฟ (3 เส้น) น้ำตาล (GND), แดง (VCC), ส้ม (สัญญาณ PWM) การใช้งานกับ Arduino ✅ การต่อสาย (3 เส้น) สีสายของ SG90 เชื่อมต่อกับ Arduino น้ำตาล (GND) GND แดง (VCC) 5V ส้ม (Signal) ขา PWM (เช่น ~D9) ✅ ตัวอย่างโค้ด Arduino (หมุน 0°, 90°, 180°) โค้ดนี้ใช้ไลบรารี Servo.h ซึ่งเป็นไลบรารีมาตรฐานที่มาพร้อมกับ Arduino IDE ไม่ต้องติดตั้งเพิ่ม #include <Servo.h> // สร้าง object สำหรับควบคุม Servo Servo myServo; void setup() { // กำหนดขาที่ต่อกับสายสัญญาณของ Servo (ต้องเป็นขา PWM) myServo.attach(9); } void loop() { // สั่งให้ Servo หมุนไปที่ตำแหน่ง 0 องศา myServo.write(0); delay(1000); // รอ 1 วินาที // สั่งให้ Servo หมุนไปที่ตำแหน่ง 90 องศา myServo.write(90); delay(1000); // รอ 1 วินาที // สั่งให้ Servo หมุนไปที่ตำแหน่ง 180 องศา myServo.write(180); delay(1000); // รอ 1 วินาที } 💡 การประยุกต์ใช้งาน โปรเจกต์ รายละเอียดการใช้งาน แขนกลหุ่นยนต์ ใช้เป็นข้อต่อสำหรับหมุนข้อศอก, ข้อมือ, หรือฐานของแขนกล ระบบเปิด-ปิดประตูอัตโนมัติ ใช้ Servo หมุนกลอนเพื่อล็อค/ปลดล็อคประตูขนาดเล็ก หุ่นยนต์/รถบังคับ ใช้ควบคุมทิศทางการเลี้ยวของล้อหน้า ระบบติดตามวัตถุ ใช้สำหรับหันกล้องหรือเซนเซอร์อัลตร้าโซนิคไปในทิศทางต่างๆ เครื่องคัดแยก/หยอดเหรียญ ใช้เปิด-ปิดช่องทางเพื่อปล่อยสิ่งของตามคำสั่ง ✅ ข้อดีของ SG90 ราคาถูกมาก น้ำหนักเบา และกินไฟน้อย ควบคุมง่าย ผ่านไลบรารี Servo.h มาตรฐานของ Arduino ควบคุมตำแหน่งได้แม่นยำ เหมาะกับงานที่ต้องการความละเอียดเชิงมุม เป็นที่นิยมสูง หาซื้อง่ายและมีตัวอย่างโปรเจกต์ให้ศึกษามากมาย

อ่าน มากกว่า น้อย

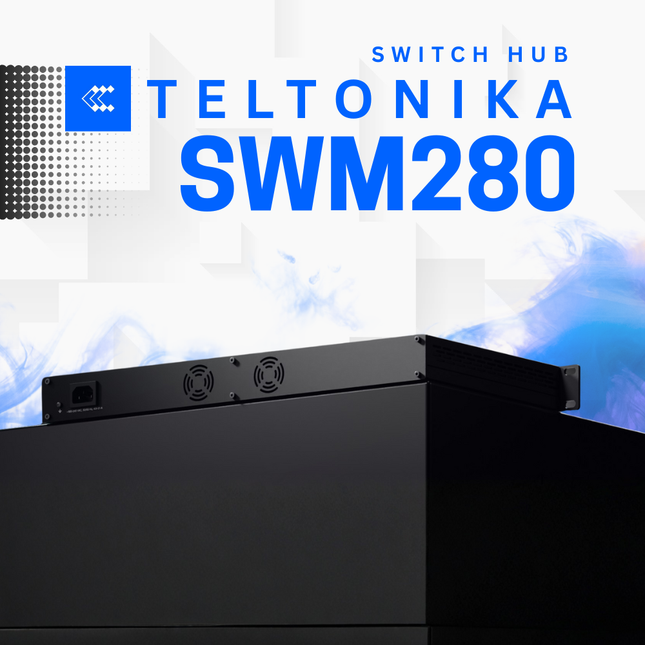

Teltonika Networks · Managed Industrial Switch SWM280 — 24-Port L2/L3 Managed Industrial Gigabit PoE Switch 24 x Gigabit Ethernet 4 x SFP Fiber PoE Budget 300 W 56 Gbps Switching Rackmount 19” Teltonika SWM280 เป็น L2/L3 Managed Switch ระดับ Enterprise สำหรับศูนย์ข้อมูล, เครือข่ายกล้องวงจรปิดจำนวนมาก, ระบบ Automation และคลังสินค้าขนาดใหญ่ รองรับฟีเจอร์ด้านความปลอดภัย การจัดการ VLAN, QoS, Routing และ PoE Budget สูงถึง 300W 24 × 10/100/1000 Mbps Ethernet Ports 4 × SFP Uplink สำหรับ Fiber Backbone PoE Budget สูงสุด 300 W (Idle 7.5 W / Max 325 W) รองรับ MRP Client/Manager, STP/RSTP, VLAN QoS, Port Priority, WFQ, WRR, DSCP เครื่องมือวิเคราะห์ Packet และ Diagnostics แบบครบชุด เหมาะอย่างยิ่งสำหรับระบบ CCTV 20–40 ตัวขึ้นไป, คลังสินค้า, อาคารสำนักงานขนาดใหญ่, โครงการ IoT/SCADA ที่ต้องการความเสถียรสูง และ Backhaul เน็ตเวิร์กหลักขององค์กร Hardware & Performance Specifications CPU Realtek MIPS-4KEc, 500 MHz Memory 128 MB Flash / DDR3 Ethernet 24 × RJ45, 10/100/1000 Mbps SFP Ports 4 × SFP Fiber PoE Input Range 44 – 57 VDC PoE Budget 300 W Powering AC C14 • 100–240 VAC Consumption Idle 7.5 W / Max 325 W Bandwidth 56 Gbps Non-blocking Packet Buffer 512 KB MAC Table 8K Entries Jumbo Frame 10,000 bytes Protocols EtherNet/IP, SNMPv2/v3, LLDP Industrial Profinet Class B (Optional) Operating Temp 0°C – 50°C Ingress Protection IP30 Dimensions 483 × 44 × 234 mm Weight 1770 g Mounting Rackmount (19”)

อ่าน มากกว่า น้อย

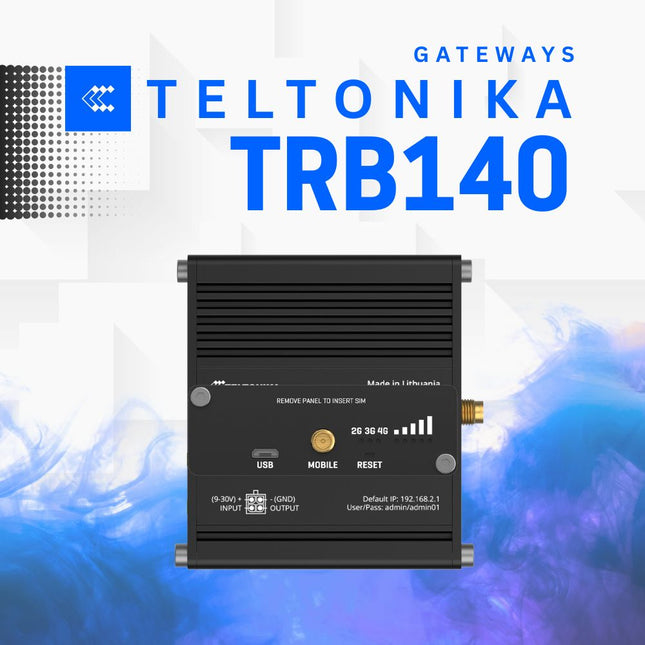

Teltonika TRB140 Industrial 4G LTE Gateway TRB140 เป็น Industrial 4G LTE Gateway ขนาดกะทัดรัด รองรับ LTE Cat 4 พร้อม Gigabit Ethernet และ Digital I/O เหมาะสำหรับงาน IoT, M2M และ Industrial Automation ด้วยระบบปฏิบัติการ RutOS ที่มีฟีเจอร์ครบครัน 🚀 จุดเด่นของ TRB140 Gateway ขนาดกะทัดรัดพร้อม 4G LTE Cat 4, Gigabit Ethernet, Digital I/O และระบบรักษาความปลอดภัยระดับ Enterprise พร้อมรองรับ VPN หลากหลายรูปแบบและ Cloud Platform ชั้นนำ HARDWARE SOFTWARE 📡 Mobile Network 4G LTE Cat 4 3G UMTS/HSPA+ 2G GSM/GPRS/EDGE ดาวน์โหลด: สูงสุด 150 Mbps อัปโหลด: สูงสุด 50 Mbps ⚙️ Processor & Memory CPU: Qualcomm ARM Cortex A7 ความเร็ว: 1.2 GHz RAM: 128 MB (50 MB userspace) Flash: 512 MB (200 MB userspace) 🔌 Interfaces Ethernet: 1x 10/100/1000 Mbps SIM: 1x Internal (2FF) Antenna: 1x SMA (Mobile) USB: 1x Micro USB (Slave) Digital I/O: 2x (Configurable) 🔋 Power & Physical Input: 9-30 VDC (4-pin socket) ขนาด: 74.5 x 25 x 64.4 mm น้ำหนัก: 134 g Housing: Aluminium การติดตั้ง: DIN Rail 🌡️ Environment อุณหภูมิ: -40°C ถึง +75°C Industrial Grade Aluminium Housing DIN Rail Mounting 💡 Status LEDs Connection Type: 3x Signal Strength: 5x Ethernet: 2x Power: 1x Hardware Specifications Component Specification Mobile 4G/LTE (Cat 4), 3G, 2G CPU Qualcomm, ARM Cortex A7, 1.2 GHz Storage 512 MBytes Flash (200 MBytes for userspace) Memory 128 MBytes RAM (50 MBytes for userspace) Powering option 4pin power socket, 9-30 VDC SIM 1 x Internal SIM holder (2FF) Antenna connectors 1 x SMA for mobile Ethernet 1 x 10/100/1000 Ethernet port Inputs/Outputs On 4pin socket: 2 x Digital input/Digital open collector output (configurable) Other 1 x Micro USB slave Status LEDs 3 x Connection type, 5 x Signal strength, 2 x Ethernet, 1 x Power Operating temperature -40 °C to 75 °C Housing Aluminium housing with DIN rail mounting option Dimensions (W x H x D) 74.5 x 25 x 64.4 mm Weight 134 g Operating System Operating system RutOS Network Protocols Network protocols TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSLv3, TLS 1.3, ARP, PPP, PPPoE, DHCP, Telnet Mobile Features Mobile features Auto APN, Band lock, Operator black/white list, Data/SMS limits Firewall & Security Firewall Port forward, Traffic rules, Custom rules, Pre-configured firewall rules, NAT, NAT-T, NAT helpers, Unlimited firewall configuration via CLI Security DDOS prevention (SYN flood protection, SSH attack prevention, HTTP/HTTPS attack prevention), Port scan prevention (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan attacks) VPN & Tunneling VPN and tunneling OpenVPN, IPsec, GRE, PPTP, SSTP, Stunnel, DMVPN, L2TP, ZeroTier, WireGuard Management & Monitoring Monitoring and Management WEB UI, CLI, SSH, CALL, SMS, TR-069, SNMP, JSON-RPC, MQTT, MODBUS, RMS Connection monitoring Ping Reboot, Wget reboot, Periodic Reboot, LCP and ICMP for link inspection Cloud Solutions Cloud solutions RMS, FOTA, Azure IoT Hub, Cloud of Things, Cumulocity, ThingWorx SMS Features SMS features SMS status, SMS configuration, Send/Read SMS via HTTP POST/GET, EMAIL to SMS, SMS to Email, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP

อ่าน มากกว่า น้อย

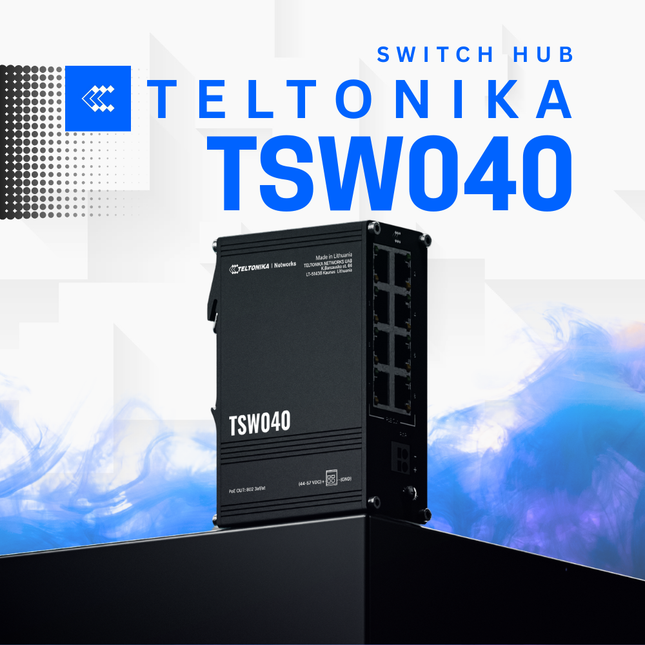

Teltonika Networks · Ethernet Switch TSW040 — 8-Port Industrial Fast Ethernet PoE Switch 8 x 10/100 Mbps ETH PoE Budget สูงสุด ~246 W Industrial -40°C ถึง 75°C DIN Rail / Wall Mount IP30 Metal Housing TSW040 เป็น Fast Ethernet Switch แบบอุตสาหกรรม 8 พอร์ต ออกแบบมาสำหรับงานในตู้คอนโทรล โรงงาน และระบบ IoT/Automation ที่ต้องการความเสถียรสูง รองรับการจ่ายไฟ PoE (ตามแหล่งจ่าย) ผ่านพอร์ต Ethernet และทำงานได้ในอุณหภูมิ -40 ถึง 75°C เหมาะสำหรับกล้องวงจรปิด, Controller, Sensor และอุปกรณ์ปลายทางจำนวนมากในจุดเดียว 8 x Ethernet 10/100 Mbps รองรับ auto MDI/MDIX รองรับมาตรฐาน IEEE 802.3i / 802.3u / 802.3ab / 802.3x / 802.3az โครงสร้างเคสอะลูมิเนียม ระบายความร้อนได้ดี ทนสภาพแวดล้อม ติดตั้งง่ายในตู้คอนโทรลด้วยราง DIN หรือยึดผนัง / พื้นผิวเรียบ เหมาะกับระบบที่ต้องการ Switch ขนาดเล็ก แต่รองรับโหลด PoE รวมสูง ใช้ TSW040 เป็นจุดรวมสาย LAN ในตู้คอนโทรลของคุณ เพื่อจ่ายไฟและส่งข้อมูลให้กล้อง IP, Access Point หรืออุปกรณ์ IoT หลายจุดจากแหล่งจ่ายเดียว ลดความยุ่งยากเรื่องปลั๊กและสายไฟกระจายเต็มตู้ Hardware & Performance Specifications Powering options 2-pin industrial DC power socket, 7 – 57 VDC Power consumption Idle: 1 W / Max: 2 W / PoE Max: 246 W Ethernet ports 8 x ETH, 10/100 Mbps, auto MDI/MDIX IEEE standards 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az Status LEDs 1 x Power, 16 x ETH status LEDs Ingress Protection IP30 Operating temperature -40 °C to 75 °C Housing Anodized aluminum housing and panels Dimensions (W x H x D) 113.1 x 41.2 x 74.6 mm Weight 280 g Grounding 1 x Grounding screw Mounting options DIN rail (integrated), wall, flat surface (kit) Bandwidth 20 Gbps (non-blocking) Packet buffer 128 KB MAC address table 2K entries Jumbo frame Up to 9216 bytes *สเปกใช้ตามข้อมูลจาก Teltonika Networks – หากเป็นงานโครงการ แนะนำตรวจสอบ Datasheet ล่าสุดก่อนสั่งซื้อและติดตั้ง

อ่าน มากกว่า น้อย

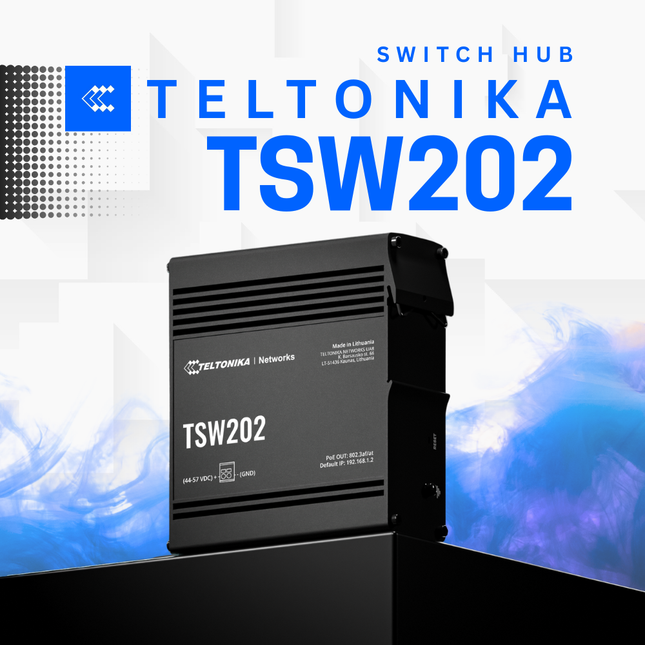

Teltonika Networks · Ethernet Switch TSW202 Managed PoE+ Gigabit Switch (8 x PoE, 2 x SFP) 8 x Gigabit PoE+ (30 W/Port) 2 x SFP Fiber PoE Budget 240 W Industrial -40°C ถึง 75°C TSW202 เป็น Managed PoE+ Ethernet Switch ระดับอุตสาหกรรม สำหรับงานกล้องวงจรปิด, Smart City, โรงงาน และคลังสินค้า รวมการจ่ายไฟ PoE และการจัดการเครือข่ายไว้ในกล่องเดียว รองรับโปรโตคอลอุตสาหกรรมอย่าง EtherNet/IP, PROFINET และ MRP เหมาะกับงาน Automation / SCADA / CCTV ขนาดกลาง–ใหญ่ 8 x RJ45 Gigabit Ethernet พร้อม PoE+ 802.3af/at สูงสุด 30 W ต่อพอร์ต 2 x SFP Ports สำหรับลิงก์ไฟเบอร์ระยะไกล รองรับ VLAN, QoS, Static Routing, DHCP, Port Mirroring ผ่าน TSWOS PoE Budget รวมสูงสุด ~240 W (เหมาะกับกล้อง/อุปกรณ์ PoE หลายจุด) รองรับอุณหภูมิ -40 ถึง 75°C, เคสอะลูมิเนียม, ติดตั้งราง DIN ได้ ใช้ TSW202 เป็นศูนย์กลางเชื่อมต่อกล้อง IP, AP, Controller และอุปกรณ์ IoT ในตู้คอนโทรลหรือห้องสื่อสาร ช่วยลดจำนวนปลั๊กจ่ายไฟ กระจาย PoE ได้จากจุดเดียว และจัดการเครือข่ายผ่าน Web UI หรือ Teltonika RMS ได้ในที่เดียว Hardware & Performance Specifications Powering options 2-pin industrial DC, 7 – 57 VDC (PoE-out 44 – 57 VDC) Power consumption Idle < 3 W / Max 8 W / PoE Max ~240 W Ethernet 8 x RJ45, 10/100/1000 Mbps, auto MDI/MDIX Fiber 2 x SFP ports PoE 8 x PoE+ (802.3af/at), 30 W/Port, PoE Budget 240 W Bandwidth 20 Gbps (non-blocking), jumbo frame 10,000 bytes MAC / Buffer 8K MAC table, 512 KB packet buffer Standards IEEE 802.3i / 802.3u / 802.3ab / 802.3x / 802.3az Operating temperature -40 °C ถึง 75 °C, Humidity 10–90% (non-condensing) Ingress protection IP30, Aluminum housing Dimensions (W x H x D) 132 × 44.2 × 122 mm Mounting options Integrated DIN rail, wall-mount (kit), flat surface *สเปกอาจมีการเปลี่ยนแปลงตามเวอร์ชันเฟิร์มแวร์ / รุ่นย่อย แนะนำให้ตรวจสอบ Datasheet ล่าสุดจาก Teltonika Networks ก่อนติดตั้งจริง

อ่าน มากกว่า น้อย

UNO R3: บอร์ดไมโครคอนโทรลเลอร์ที่สมบูรณ์แบบสำหรับทุกคน Arduino UNO R3 คือบอร์ดไมโครคอนโทรลเลอร์ที่ใช้ชิป ATmega328P ซึ่งเป็นบอร์ดที่ได้รับความนิยมมากที่สุดในโลก เหมาะสำหรับผู้เริ่มต้นที่ต้องการเรียนรู้การเขียนโปรแกรมและวงจรอิเล็กทรอนิกส์ ไปจนถึงมืออาชีพที่ใช้สร้างสรรค์โปรเจกต์ต้นแบบ (Prototype) ที่ซับซ้อน บอร์ดนี้มีทุกสิ่งที่จำเป็นสำหรับการเริ่มต้นใช้งาน เพียงแค่เชื่อมต่อเข้ากับคอมพิวเตอร์ด้วยสาย USB หรือจ่ายไฟจากอะแดปเตอร์ AC-to-DC หรือแบตเตอรี่ คุณก็พร้อมที่จะสร้างสรรค์ผลงานได้ทันที โดยบอร์ดรุ่นนี้สามารถทำงานร่วมกับ Arduino UNO ของแท้ได้อย่างสมบูรณ์ ทำไม UNO R3 ถึงเป็นบอร์ดที่นิยมที่สุด? เริ่มต้นง่าย: เป็นบอร์ดมาตรฐานที่มีแหล่งข้อมูล, บทเรียน, และตัวอย่างโค้ดมากที่สุดในโลก ครบจบในบอร์ดเดียว: มีทุกอย่างที่จำเป็นสำหรับการทำงาน ไม่ต้องใช้อุปกรณ์โปรแกรมแยก ยืดหยุ่นสูง: มีขา Digital I/O 14 ขา และ Analog Input 6 ขา เพียงพอสำหรับโปรเจกต์ส่วนใหญ่ รองรับ Shield หลากหลาย: สามารถนำบอร์ดเสริม (Shields) มาต่อเพื่อเพิ่มความสามารถได้อย่างง่ายดาย ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ไมโครคอนโทรลเลอร์ Microcontroller ATmega328P Clock Speed 16 MHz หน่วยความจำ (Memory) Flash Memory 32 KB (0.5 KB ถูกใช้โดย Bootloader) SRAM 2 KB EEPROM 1 KB อินพุต / เอาต์พุต (Input / Output) Digital I/O Pins 14 ขา (6 ขาสามารถใช้เป็น PWM Output ได้) Analog Input Pins 6 ขา DC Current per I/O Pin 40 mA DC Current for 3.3V Pin 50 mA ระบบไฟ (Power) Operating Voltage 5V Input Voltage (recommended) 7-12V Input Voltage (limits) 6-20V

อ่าน มากกว่า น้อย

Arduino UNO R4 WiFi: การกลับมาครั้งใหม่ของบอร์ดระดับตำนาน Arduino UNO R4 WiFi คือการพัฒนาครั้งสำคัญของบอร์ด Arduino ที่เป็นที่รักของเมกเกอร์ทั่วโลก โดยผสานพลังการประมวลผลและอุปกรณ์ต่อพ่วงใหม่ๆ ที่น่าตื่นเต้นจากไมโครคอนโทรลเลอร์ Renesas RA4M1 เข้ากับความสามารถในการเชื่อมต่อไร้สายของชิป ESP32-S3 จาก Espressif นอกจากนี้ยังมาพร้อมกับฟีเจอร์ที่ติดตั้งมาบนบอร์ดอย่างครบครัน ไม่ว่าจะเป็นจอ LED Matrix 12x8, คอนเนคเตอร์ Qwiic, ขาสำหรับแบตเตอรี่ RTC และขา OFF เพื่อตอบสนองทุกความต้องการของเมกเกอร์สำหรับโปรเจกต์ถัดไปของคุณ มีอะไรใหม่ใน Arduino UNO R4 WiFi? เชื่อมต่อไร้สายครบครัน มีโมดูล ESP32-S3 ในตัว ทำให้สามารถเพิ่มการเชื่อมต่อ Wi-Fi® และ Bluetooth® ให้กับโปรเจกต์ของคุณได้อย่างง่ายดาย และยังสามารถทำงานร่วมกับ Arduino IoT Cloud เพื่อควบคุมและติดตามโปรเจกต์จากระยะไกลได้ จอ LED Matrix ในตัว มาพร้อมกับจอ LED Matrix สีแดงขนาด 12x8 ที่สว่างสดใส เหมาะสำหรับโปรเจกต์สร้างสรรค์ที่ต้องการแสดงภาพแอนิเมชันหรือข้อมูลจากเซนเซอร์ โดยไม่ต้องต่อฮาร์ดแวร์เพิ่มเติม ประสิทธิภาพที่เหนือกว่า อัปเกรดหน่วยความจำและ Clock Speed ให้สูงขึ้นอย่างมาก ช่วยให้สามารถคำนวณได้แม่นยำและจัดการกับโปรเจกต์ที่ซับซ้อนได้อย่างง่ายดาย พอร์ตและอุปกรณ์ต่อพ่วงใหม่ เพิ่มอุปกรณ์ต่อพ่วงบนบอร์ดเข้ามามากมาย เช่น 12-bit DAC, CAN BUS, และ OP AMP เพิ่มขีดความสามารถและความยืดหยุ่นในการออกแบบ รองรับแรงดันไฟสูงขึ้น รองรับแรงดันไฟฟ้าขาเข้า (Input Voltage) ที่กว้างขึ้นถึง 24V ทำให้สามารถทำงานร่วมกับมอเตอร์, ไฟ LED Strip, และ Actuator อื่นๆ โดยใช้แหล่งจ่ายไฟเพียงแหล่งเดียว ฟีเจอร์สำหรับนักพัฒนา รองรับ HID ในตัว (จำลองเป็นเมาส์/คีย์บอร์ด), มีคอนเนคเตอร์ Qwiic I2C, ขา VRTC สำหรับ RTC, และมีกลไกตรวจจับข้อผิดพลาดขณะทำงาน (Runtime errors) เพื่อช่วยในการดีบักโค้ด เข้ากันได้กับ UNO R3 เดิม 100% ไม่ต้องกังวลกับโปรเจกต์เก่าของคุณ! Arduino UNO R4 WiFi ยังคงรักษารูปแบบ (Form Factor), ตำแหน่งขา (Pinout), และแรงดันไฟฟ้าทำงานที่ 5V เหมือนกับ UNO R3 ทุกประการ ทำให้สามารถเปลี่ยนแทนบอร์ดเก่าหรือใช้ Shield เดิมที่มีอยู่ได้อย่างราบรื่น @globaltech.shop สาย Maker ต้องไม่พลาด! "ของมันต้องมี 🔧 UNO R4 ตัวใหม่ แรงกว่าเดิม แถมมีลูกเล่นเพียบ! #ArduinoUNO #UNO4 #ไมโครคอนโทรลเลอร์ #Arduinoไทย #รีวิวของใหม่ #DIYอิเล็กทรอนิกส์ #ของเล่นใหม่ #TechTok #สายMaker #แกะกล่อง ♬ เสียงต้นฉบับ - Globalpi.shop

อ่าน มากกว่า น้อย

สาย USB 2.0 A Male to B Male Cable, 1 เมตร (สีเทา) สายเคเบิล USB 2.0 คุณภาพดี สำหรับเชื่อมต่อระหว่างคอมพิวเตอร์ (พอร์ต USB-A) กับอุปกรณ์ต่อพ่วงต่างๆ ที่ใช้พอร์ต USB-B เป็นสายเคเบิลมาตรฐานที่พบได้ทั่วไปและจำเป็นสำหรับอุปกรณ์หลายชนิด การใช้งาน (Applications) สายชนิดนี้เหมาะสำหรับเชื่อมต่ออุปกรณ์หลากหลายประเภท เช่น: เครื่องปริ้นเตอร์ (Printers) และเครื่องพิมพ์มัลติฟังก์ชัน สแกนเนอร์ (Scanners) บอร์ดพัฒนา (Development Boards) เช่น Arduino UNO R3, Arduino Mega 2560 ฮาร์ดไดรฟ์ภายนอก (External Hard Drives) บางรุ่น อุปกรณ์เสียง (Audio Interfaces) และ MIDI Controller ข้อมูลจำเพาะ (Specifications) ประเภทการเชื่อมต่อ USB 2.0 หัวต่อฝั่งที่ 1 USB Type-A (ตัวผู้ / Male) หัวต่อฝั่งที่ 2 USB Type-B (ตัวผู้ / Male) ความยาว 1 เมตร สี เทา (Grey)

อ่าน มากกว่า น้อย

Water Pump DC 12–24 V ปั๊มน้ำขนาดเล็กแบบ DC ที่มีช่วงแรงดันไฟเลี้ยงกว้างตั้งแต่ **12V ถึง 24V** เหมาะอย่างยิ่งสำหรับใช้ในงานต้นแบบระบบควบคุมของเหลว ระบบรดน้ำอัตโนมัติ ระบบผสมปุ๋ย หรือระบบน้ำพุขนาดเล็ก คุณสมบัติเด่น (Key Features) **แรงดันไฟเลี้ยงกว้าง:** ใช้ได้กับแรงดัน **12V–24V DC** ทำให้สามารถเลือกใช้แหล่งจ่ายไฟได้หลากหลาย **ประหยัดพลังงาน:** ใช้กระแสทำงานต่ำเพียงประมาณ **200 mA** **ขนาดเล็กและกะทัดรัด:** เหมาะสำหรับการติดตั้งในพื้นที่จำกัดของงานต้นแบบและระบบ DIY **การประยุกต์ใช้งาน:** เหมาะสำหรับงานต้นแบบระบบผสมปุ๋ย ระบบน้ำ และการถ่ายโอนของเหลวปริมาณน้อย ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ประเภท ปั๊มน้ำขนาดเล็กแบบ DC แรงดันไฟเลี้ยง 12 – 24 V DC กระแสทำงาน ~200 mA การใช้งานทั่วไป ระบบรดน้ำ, ระบบผสมปุ๋ย, การถ่ายโอนของเหลว

อ่าน มากกว่า น้อย

ESP32 คืออะไร? บอร์ด IoT ทรงพลังพร้อม Wi-Fi + Bluetooth ในตัว ESP32 คือบอร์ดไมโครคอนโทรลเลอร์ประสิทธิภาพสูงจากบริษัท Espressif Systems ซึ่งเป็นรุ่นที่พัฒนาต่อยอดมาจาก ESP8266 ที่ได้รับความนิยมอย่างสูง โดยมีความสามารถที่เหนือกว่าในหลายๆ ด้าน ทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับโปรเจกต์ที่ซับซ้อนและต้องการประสิทธิภาพสูง มีทั้ง Wi-Fi และ Bluetooth (BLE) ในตัวชิปเดียว มี CPU แบบ Dual-Core ทำให้ประมวลผลได้รวดเร็วและรองรับงานหลายอย่างพร้อมกัน (Multi-threading) มีหน่วยความจำและจำนวนขา GPIO มากกว่า ESP8266 สามารถเขียนโปรแกรมได้หลายรูปแบบ ทั้งผ่าน Arduino IDE, MicroPython, หรือ ESP-IDF ในปัจจุบัน บอร์ด ESP32 รุ่นใหม่ๆ ได้เปลี่ยนมาใช้พอร์ต USB Type-C ซึ่งช่วยเพิ่มความสะดวกในการเชื่อมต่อ ทนทานกว่า และใช้สายร่วมกับอุปกรณ์สมัยใหม่ได้ทันที สเปคของ ESP32 (ทั่วไป) ชิปหลัก ESP32 (มีหลายรุ่น เช่น ESP32-WROOM-32, S2, C3, S3) ซีพียู Dual-core Xtensa LX6 @ 240MHz Wi-Fi 802.11 b/g/n (2.4GHz) Bluetooth Bluetooth 4.2 + BLE (บางรุ่นรองรับ BT 5.0) หน่วยความจำ Flash 4MB หรือมากกว่า SRAM ประมาณ 520KB แรงดันใช้งาน 3.3V (แต่รับไฟผ่าน USB 5V ได้ มีเรกูเลเตอร์ในตัว) GPIO สูงสุด ~30 ขา (ขึ้นอยู่กับรุ่นของบอร์ด) Analog Input (ADC) สูงสุด 18 ช่อง (ความละเอียด 12-bit) Analog Output (DAC) 2 ช่อง (ความละเอียด 8-bit) การสื่อสาร UART, I2C, SPI, PWM, CAN, IR และอื่นๆ พอร์ต USB USB Type-C สำหรับอัปโหลดโปรแกรมและจ่ายไฟ รองรับแบตเตอรี่ บางรุ่นมีวงจรชาร์จแบตเตอรี่ Li-ion ในตัว การใช้งาน ESP32 ✅ เหมาะกับงานประเภทไหน? ด้วยความสามารถที่ครบครัน ESP32 จึงเหมาะอย่างยิ่งกับงานที่หลากหลาย โดยเฉพาะ: Internet of Things (IoT): เช่น การควบคุมอุปกรณ์ไฟฟ้าผ่าน Wi-Fi หรือการส่งข้อมูลเซนเซอร์ขึ้น Cloud Smart Home: เช่น ระบบเปิด-ปิดไฟ, ระบบวัดอุณหภูมิและความชื้น, การควบคุมผ่านแอปพลิเคชันมือถือ การสื่อสารผ่าน Bluetooth: เช่น การรับส่งข้อมูลกับสมาร์ทโฟน, อุปกรณ์สวมใส่ (Wearables), หรือ Bluetooth Beacon โปรโตคอลเครือข่ายขั้นสูง: รองรับ ESP-NOW, MQTT, HTTP, WebSocket ได้อย่างเต็มประสิทธิภาพ การเชื่อมต่อกับบริการ Cloud: สามารถทำงานร่วมกับ Firebase, LINE Notify, Blynk, Telegram, AWS IoT, และอื่นๆ ได้อย่างง่ายดาย ✅ ตัวอย่างการใช้งานยอดนิยม วัดอุณหภูมิ-ความชื้นด้วย DHT11/DHT22 แล้วส่งข้อมูลขึ้นเว็บหรือ LINE ควบคุมหลอดไฟหรือรีเลย์ผ่าน Web Server หรือแอปพลิเคชัน Blynk สร้างจอแสดงผลไร้สายโดยส่งข้อมูลไปยังจอ OLED/LCD ทำหน้าที่เป็น Wi-Fi Hotspot หรือ Web Server ขนาดเล็ก โปรเจกต์ด้าน AI/Machine Learning ขนาดเล็ก (บางรุ่นรองรับกล้องและ TensorFlow Lite) ตัวอย่างโค้ด: สร้าง Web Server บน ESP32 โค้ดนี้จะทำให้ ESP32 ของคุณเชื่อมต่อ Wi-Fi และสร้างหน้าเว็บที่แสดงข้อความ "สวัสดีจาก ESP32!" เมื่อเข้าถึงผ่านเบราว์เซอร์ #include <WiFi.h> // --- กรุณาแก้ไขชื่อและรหัสผ่าน Wi-Fi ของคุณ --- const char* ssid = "YOUR_WIFI_NAME"; const char* password = "YOUR_WIFI_PASSWORD"; // ------------------------------------------ WiFiServer server(80); // สร้าง Server ที่ Port 80 void setup() { Serial.begin(115200); // เริ่มต้นการเชื่อมต่อ Wi-Fi WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println("\nWiFi connected!"); // แสดง IP Address ที่ได้รับ Serial.print("IP Address: "); Serial.println(WiFi.localIP()); // เริ่มต้น Web Server server.begin(); } void loop() { WiFiClient client = server.available(); if (client) { // ส่งข้อมูล HTML กลับไปให้ Client client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html; charset=utf-8"); client.println("Connection: close"); client.println(); client.println("<!DOCTYPE HTML>"); client.println("<html>"); client.println("<head><meta charset='utf-8'></head>"); client.println("<body><h1>สวัสดีจาก ESP32!</h1></body>"); client.println("</html>"); delay(1); client.stop(); } } 📌 ข้อดีของรุ่นที่เป็น USB Type-C เสียบง่าย: ไม่ต้องกังวลเรื่องการเสียบกลับด้าน ลดความเสียหายของพอร์ต รองรับกระแสไฟได้ดี: เหมาะสำหรับบอร์ดที่ต้องการพลังงานสูง สะดวกสบาย: สามารถใช้สายชาร์จร่วมกับสมาร์ทโฟนและอุปกรณ์รุ่นใหม่ๆ ได้เลย

อ่าน มากกว่า น้อย

NodeMCU ESP8266 คืออะไร ? เริ่มต้นโปรเจค IoT ด้วย Arduino IDE NodeMCU ESP8266 คือบอร์ดไมโครคอนโทรลเลอร์ที่ใช้ชิป ESP8266 เป็นหัวใจหลักในการประมวลผล จุดเด่นที่สำคัญที่สุดคือ **ความสามารถในการเชื่อมต่อ Wi-Fi ได้ในตัว** ในราคาที่ประหยัดมาก และยังสามารถเขียนโปรแกรมควบคุมผ่าน Arduino IDE ที่เราคุ้นเคยได้เป็นอย่างดี ทำให้มันกลายเป็นบอร์ดที่นิยมอันดับต้นๆ สำหรับงานด้าน IoT (Internet of Things) เช่น การควบคุมอุปกรณ์ไฟฟ้าผ่านอินเทอร์เน็ต หรือการส่งข้อมูลจากเซนเซอร์ขึ้นไปยังเว็บไซต์และฐานข้อมูลออนไลน์ แม้ชื่อ “NodeMCU” จะมาจากการที่มันถูกออกแบบมาให้เขียนโปรแกรมด้วยภาษา Lua ในช่วงแรก แต่ในปัจจุบัน การเขียนด้วยภาษา C/C++ ผ่าน Arduino IDE ได้รับความนิยมมากกว่าอย่างแพร่หลาย สเปค NodeMCU ESP8266 (Specification) ชิปหลัก ESP8266 (ESP-12E หรือ ESP-12F) ความเร็ว CPU 80 MHz (โอเวอร์คล็อกได้ถึง 160 MHz) หน่วยความจำ (Flash) 4MB SRAM (RAM) 64KB Wi-Fi 802.11 b/g/n (2.4GHz) รองรับโหมด Station และ Access Point แรงดันใช้งาน 3.3V (แต่สามารถรับไฟ 5V ผ่านพอร์ต USB ได้) พอร์ต USB ใช้ชิป CH340 หรือ CP2102 สำหรับการสื่อสารและอัปโหลดโค้ด GPIO 11 ขา (รองรับ PWM, ADC, I2C, SPI) ADC 1 ขา (อ่านค่า Analog ได้ในช่วง 0–1V เท่านั้น) แรงดันขา Digital 3.3V (สำคัญมาก!) การใช้งาน NodeMCU ESP8266 สำหรับ IoT (Use Cases) จุดเด่นการใช้งาน เชื่อมต่อ Wi-Fi ได้ในตัว โดยไม่ต้องพึ่งโมดูลเสริม อัปโหลดโค้ดและจ่ายไฟได้ง่ายๆ ผ่านสาย Micro USB เส้นเดียว ทำงานร่วมกับบริการออนไลน์ต่างๆ เช่น เว็บเซิร์ฟเวอร์, แอปพลิเคชันมือถือ, และฐานข้อมูลออนไลน์ได้เป็นอย่างดี รองรับเครื่องมือพัฒนายอดนิยมทั้ง Arduino IDE และ PlatformIO ตัวอย่างการใช้งานยอดนิยม ควบคุมหลอดไฟ, รีเลย์, หรือเครื่องใช้ไฟฟ้าผ่าน Wi-Fi สร้าง Web Server ในตัวบอร์ดเพื่อสร้างหน้าเว็บควบคุมอุปกรณ์ผ่านเบราว์เซอร์ ส่งข้อมูลจากเซนเซอร์ (DHT11, MQ-2, Soil Moisture) ไปยังบริการ IoT Platform เช่น Firebase, ThingSpeak, Blynk ทำหน้าที่เป็น Node สำหรับส่งข้อมูลในระบบ MQTT สร้างระบบแจ้งเตือนผ่าน LINE Notify หรือ Telegram เมื่อมีเหตุการณ์เกิดขึ้น ตัวอย่างโค้ด Arduino: สร้าง Web Server ง่ายๆ โค้ดนี้จะทำให้ NodeMCU เชื่อมต่อ Wi-Fi ของคุณ และสร้างหน้าเว็บที่แสดงข้อความ "Hello from NodeMCU!" เมื่อคุณเข้าถึง IP Address ของบอร์ดผ่านเว็บเบราว์เซอร์ #include <ESP8266WiFi.h> // --- กรุณาแก้ไขชื่อและรหัสผ่าน Wi-Fi ของคุณ --- const char* ssid = "YOUR_WIFI_NAME"; const char* password = "YOUR_WIFI_PASSWORD"; // ------------------------------------------ WiFiServer server(80); // สร้าง Server ที่ Port 80 void setup() { Serial.begin(115200); // เริ่มต้นการเชื่อมต่อ Wi-Fi WiFi.begin(ssid, password); // รอจนกว่าจะเชื่อมต่อสำเร็จ while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println("\nWiFi connected!"); // แสดง IP Address ที่ได้รับ Serial.print("IP Address: "); Serial.println(WiFi.localIP()); // เริ่มต้น Web Server server.begin(); } void loop() { WiFiClient client = server.available(); // รอรับการเชื่อมต่อจาก Client if (!client) { return; } // รอจนกว่า client จะส่งข้อมูลมา while (!client.available()) { delay(1); } // ส่งข้อมูล HTML กลับไปให้ Client (Web Browser) client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println("Connection: close"); client.println(); client.println("<!DOCTYPE HTML>"); client.println("<html>"); client.println("<h1>Hello from NodeMCU ESP8266!</h1>"); client.println("</html>"); delay(1); client.stop(); // จบการเชื่อมต่อ } คำถามที่พบบ่อย (FAQ) NodeMCU ESP8266 เหมาะกับใคร? เหมาะสำหรับนักเรียน, นักพัฒนา, ผู้ที่เริ่มต้นโปรเจกต์ IoT, หรือผู้ที่ต้องการสร้างระบบควบคุมอุปกรณ์ผ่านอินเทอร์เน็ตในราคาประหยัด ใช้ NodeMCU กับ Arduino IDE ได้ไหม? ได้ 100% และเป็นวิธีที่นิยมที่สุด เพียงติดตั้งบอร์ด ESP8266 ผ่านเมนู Board Manager ในโปรแกรม Arduino IDE ก็สามารถเขียนโค้ดและอัปโหลดได้ทันที ต่างจาก ESP32 อย่างไร? ESP32 เป็นรุ่นที่ใหม่และมีทรัพยากรมากกว่า เช่น CPU dual-core, มี Bluetooth ในตัว, และมีขา GPIO มากกว่า ในขณะที่ ESP8266 จะเน้นการใช้งานทั่วไปที่ต้องการ Wi-Fi เป็นหลัก และมีราคาที่ประหยัดกว่า NodeMCU ทนแรงดัน 5V ได้ไหม? พอร์ต Micro USB สามารถรับไฟ 5V ได้ เพราะมีวงจรแปลงแรงดันในตัว แต่ขา GPIO ทั้งหมดทำงานที่แรงดัน 3.3V เท่านั้น หากต้องการเชื่อมต่อกับอุปกรณ์ที่ใช้ Logic 5V ควรมีวงจรแปลงระดับแรงดัน (Logic Level Shifter) เพื่อป้องกันความเสียหาย 📌 NodeMCU ESP8266 คือบอร์ดที่ดีที่สุดสำหรับใครก็ตามที่กำลังเริ่มต้นกับ IoT และต้องการบอร์ดราคาถูก, ใช้งานง่าย, และมี Wi-Fi ในตัว

อ่าน มากกว่า น้อย

🔌 สายแพร Jumper Wire 40 เส้น (20cm) ชุดสาย Jumper Wire คุณภาพสูง ยาวมาตรฐาน 20 ซม. เหมาะสำหรับการเชื่อมต่อวงจรอิเล็กทรอนิกส์ ใช้งานง่าย แข็งแรง และสามารถเลือกประเภทหัวต่อได้ทั้ง Male to Male, Male to Female, Female to Female ⚙️ การใช้งาน (Applications) ใช้เชื่อมต่อบน Breadboard และบอร์ดทดลองวงจร เหมาะสำหรับ Arduino, Raspberry Pi, ESP32, NodeMCU และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ใช้งานในโครงการ IoT, Robotics, AI Prototype และงานวิจัยด้าน Embedded Systems เหมาะสำหรับนักเรียน นักศึกษา และ Maker ที่ต้องการอุปกรณ์ทดลองวงจรไฟฟ้า 📐 ข้อมูลจำเพาะ (Specifications) รายการ รายละเอียด ประเภทสินค้า สาย Jumper Wire ความยาวสาย 20 ซม. (มาตรฐาน) จำนวน 40 เส้น / ชุด ระยะห่างพิน (Pitch) 2.54 มม. (มาตรฐาน) ประเภทหัวต่อ - Male to Male - Male to Female - Female to Female สี หลากสี (ช่วยแยกการเชื่อมต่อได้ง่าย) การใช้งานแรงดันไฟ รองรับแรงดันไฟฟ้ามาตรฐานของไมโครคอนโทรลเลอร์

อ่าน มากกว่า น้อย

DHT11 คืออะไร? วิธีใช้งานเซ็นเซอร์วัดอุณหภูมิและความชื้น DHT11 คือเซนเซอร์ดิจิทัลสำหรับวัด อุณหภูมิ (Temperature) และ ความชื้นสัมพัทธ์ (Relative Humidity) ในอากาศ เป็นหนึ่งในเซนเซอร์ที่ได้รับความนิยมมากที่สุดสำหรับโปรเจกต์ Arduino และงานอดิเรกด้านอิเล็กทรอนิกส์ เนื่องจากใช้งานง่าย, ราคาถูก, และให้ผลลัพธ์ที่แม่นยำในระดับหนึ่ง ภายในตัว DHT11 ประกอบด้วยตัววัดความชื้นแบบ Capacitive และตัววัดอุณหภูมิแบบ Thermistor พร้อมวงจรแปลงสัญญาณ Analog เป็น Digital ทำให้สามารถส่งข้อมูลออกมาทางสายสัญญาณเพียงเส้นเดียวได้ สเปคของ DHT11 ช่วงวัดความชื้น 20–90% RH (ความคลาดเคลื่อน ±5% RH) ช่วงวัดอุณหภูมิ 0–50°C (ความคลาดเคลื่อน ±2°C) แรงดันไฟเลี้ยง 3.3V – 5.5V สัญญาณเอาต์พุต ดิจิทัล (แบบ Single-wire bus) อัตราการอ่านข้อมูล สูงสุด 1 ครั้งต่อวินาที (1Hz) จำนวนขา 3 หรือ 4 ขา (หากเป็นโมดูลจะใช้จริง 3 ขา) การใช้งาน DHT11 กับ Arduino 1. การต่อสาย ขาบน DHT11 ต่อกับขาบน Arduino VCC (หรือ +) 5V GND (หรือ -) GND DATA (หรือ OUT) ขา Digital ใดก็ได้ (เช่น D2) หมายเหตุ: หากใช้เซนเซอร์ DHT11 แบบ 4 ขาที่ไม่มีแผงวงจร (โมดูล) อาจต้องต่อตัวต้านทาน Pull-up ขนาด 4.7KΩ - 10KΩ ระหว่างขา VCC และขา DATA ด้วย แต่ถ้าเป็นแบบโมดูล (3 ขา) ส่วนใหญ่จะมีตัวต้านทานนี้มาให้แล้ว 2. การติดตั้งไลบรารี ก่อนเขียนโค้ด จำเป็นต้องติดตั้งไลบรารีสำหรับ DHT Sensor ก่อน: เปิดโปรแกรม Arduino IDE ไปที่เมนู Tools > Manage Libraries... ในช่องค้นหา พิมพ์ "DHT sensor library" มองหาไลบรารีจาก Adafruit และกดปุ่ม "Install" (โปรแกรมอาจถามให้ติดตั้งไลบรารีอื่นที่เกี่ยวข้องด้วย ให้กด Install all) 3. ตัวอย่างโค้ด Arduino โค้ดนี้จะอ่านค่าอุณหภูมิและความชื้นจาก DHT11 ทุกๆ 2 วินาที แล้วแสดงผลทาง Serial Monitor #include <DHT.h> #define DHTPIN 14      // GPIO 14#define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); void setup() {  Serial.begin(115200);  dht.begin();} void loop() {  float h = dht.readHumidity();  float t = dht.readTemperature();    Serial.print("อุณหภูมิ: ");  Serial.print(t);  Serial.print("°C ความชื้น: ");  Serial.print(h);  Serial.println("%");    delay(2000);}

อ่าน มากกว่า น้อย

HC-SR04P คืออะไร? วิธีวัดระยะทางด้วย Ultrasonic Sensor และ Arduino HC-SR04P คือ เซนเซอร์อัลตร้าโซนิค (Ultrasonic Sensor) สำหรับวัดระยะห่างระหว่างตัวเซนเซอร์กับวัตถุ โดยอาศัยหลักการส่งคลื่นเสียงความถี่สูง (40 kHz) ออกไป และจับเวลาที่คลื่นเสียงนั้นเดินทางไปกระทบวัตถุแล้วสะท้อนกลับมา จากนั้นจึงนำค่าเวลามาคำนวณเป็นระยะทาง เซนเซอร์รุ่นนี้เป็นที่นิยมอย่างมากในโปรเจกต์หุ่นยนต์หลบหลีกสิ่งกีดขวาง, ระบบตรวจจับวัตถุ, การวัดระดับน้ำในถัง และอื่นๆ อีกมากมาย HC-SR04P vs HC-SR04 (รุ่นเก่า): จุดเด่นสำคัญของรุ่น P คือการรองรับแรงดันไฟฟ้าได้ทั้ง 3.3V และ 5V ทำให้สามารถใช้งานได้กับบอร์ดไมโครคอนโทรลเลอร์ที่หลากหลายมากขึ้น เช่น ESP32, Raspberry Pi โดยไม่ต้องใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) เพิ่มเติม สเปคของ HC-SR04P แรงดันไฟฟ้าที่รองรับ 3.0V – 5.5V DC กระแสขณะทำงาน ประมาณ 8 mA ช่วงวัดระยะ 2 ซม. – 400 ซม. (4 เมตร) ความแม่นยำ ประมาณ ±3 มม. มุมการวัด ประมาณ 15° อินเทอร์เฟซ ดิจิทัล (ใช้ขา Trig สำหรับส่ง และ Echo สำหรับรับ) ขาเชื่อมต่อ 4 ขา (VCC, Trig, Echo, GND) การใช้งานกับ Arduino ✅ การต่อสาย ขาบน HC-SR04P ต่อกับขาบน Arduino UNO VCC 5V (หรือ 3.3V) GND GND Trig (Trigger) ขา Digital ใดก็ได้ (เช่น D9) Echo ขา Digital ใดก็ได้ (เช่น D10) ✅ ตัวอย่างโค้ด Arduino โค้ดนี้จะสั่งให้เซนเซอร์วัดระยะทางทุกๆ ครึ่งวินาที แล้วแสดงผลเป็นหน่วยเซนติเมตรทาง Serial Monitor // กำหนดขา Trig และ Echo const int trigPin = 9; const int echoPin = 10; void setup() { Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT); } void loop() { long duration; float distance; // สร้างพัลส์สั้นๆ ที่ขา Trig เพื่อสั่งให้เซนเซอร์ส่งคลื่นเสียง digitalWrite(trigPin, LOW); delayMicroseconds(2); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); // อ่านค่าเวลาที่คลื่นเสียงใช้เดินทางไป-กลับ (หน่วยเป็น microsecond) duration = pulseIn(echoPin, HIGH); // คำนวณเป็นระยะทาง (หน่วยเป็นเซนติเมตร) // สูตร: ระยะทาง = (ความเร็วเสียง * เวลา) / 2 // ความเร็วเสียง = 340 m/s หรือ 0.034 cm/μs distance = duration * 0.034 / 2; // แสดงผล Serial.print("Distance: "); Serial.print(distance); Serial.println(" cm"); delay(500); // หน่วงเวลา 0.5 วินาที ก่อนวัดครั้งต่อไป } 💡 ไอเดียการประยุกต์ใช้งาน โปรเจกต์ การใช้งาน HC-SR04P หุ่นยนต์หลบหลีกสิ่งกีดขวาง ติดตั้งไว้ด้านหน้าหุ่นยนต์เพื่อวัดระยะจากกำแพงหรือสิ่งของ แล้วสั่งให้เลี้ยวหลบ เซนเซอร์วัดระดับน้ำ ติดตั้งไว้เหนือผิวน้ำในถัง เพื่อวัดระยะห่างและคำนวณระดับน้ำที่เหลืออยู่ ระบบช่วยจอดรถ ติดตั้งไว้ท้ายรถเพื่อวัดระยะจากวัตถุด้านหลัง พร้อมส่งเสียงเตือนเมื่อเข้าใกล้เกินไป ระบบเปิดประตู/ก๊อกน้ำอัตโนมัติ ใช้ตรวจจับมือหรือบุคคลที่เข้ามาในระยะเพื่อสั่งงานอุปกรณ์ ไม้บรรทัดดิจิทัล สร้างเครื่องมือวัดระยะทางแบบพกพา แสดงผลบนจอ OLED หรือ LCD ข้อดีและข้อควรระวัง ✅ ข้อดีของ HC-SR04P รองรับทั้ง 3.3V และ 5V ทำให้ใช้งานได้กับบอร์ดหลากหลายรุ่นโดยตรง ใช้งานง่าย มีโค้ดและตัวอย่างมากมายให้ศึกษา ราคาประหยัด เป็นเซนเซอร์วัดระยะทางที่คุ้มค่าที่สุดตัวหนึ่ง วัดได้ไกลและแม่นยำ เพียงพอสำหรับโปรเจกต์ส่วนใหญ่ (สูงสุด 4 เมตร) ⚠️ ข้อควรระวัง ไม่กันน้ำ ตัวเซนเซอร์ไม่ควรโดนน้ำหรือความชื้นโดยตรง พื้นผิวของวัตถุมีผลต่อการวัด วัตถุที่นุ่มหรือดูดซับเสียง (เช่น ผ้า, ฟองน้ำ) อาจทำให้วัดค่าได้ไม่แม่นยำ การรบกวนของคลื่น หากใช้งานหลายตัวพร้อมกันในบริเวณใกล้เคียง อาจเกิดการรบกวนของคลื่นเสียงได้

อ่าน มากกว่า น้อย

IR Infrared Sensor คืออะไร? วิธีใช้งานตรวจจับวัตถุด้วย Arduino IR Sensor หรือ เซ็นเซอร์อินฟราเรด คือเซ็นเซอร์อิเล็กทรอนิกส์ที่นิยมใช้ในการตรวจจับวัตถุในระยะใกล้ หรือใช้ตรวจจับการสะท้อนของแสงอินฟราเรด เป็นอุปกรณ์พื้นฐานที่สำคัญสำหรับโปรเจกต์หุ่นยนต์และระบบอัตโนมัติต่างๆ หลักการทำงานของ IR Sensor การทำงานของเซนเซอร์นั้นตรงไปตรงมาและเข้าใจง่าย: ภาคส่ง (Transmitter): โมดูลจะปล่อยลำแสงอินฟราเรด (ซึ่งตาคนมองไม่เห็น) ออกไปจากตัวส่ง (IR LED) ภาครับ (Receiver): เมื่อลำแสงนั้นไปกระทบกับวัตถุ มันจะสะท้อนกลับมา และถูกตรวจจับโดยตัวรับแสงอินฟราเรด (Photodiode หรือ Phototransistor) การส่งสัญญาณ: เมื่อภาครับตรวจจับแสงสะท้อนได้ วงจรบนโมดูลจะส่งสัญญาณดิจิทัล (0 หรือ 1) ออกมาที่ขา OUT เพื่อแจ้งให้ไมโครคอนโทรลเลอร์ (เช่น Arduino) ทราบว่า "มีวัตถุอยู่ด้านหน้า" สเปคของ IR Sensor Module (สำหรับ Arduino) รายการ รายละเอียด แรงดันใช้งาน 3.3V – 5V (ใช้ไฟจากบอร์ด Arduino ได้โดยตรง) ระยะตรวจจับ ประมาณ 2 – 30 ซม. (ขึ้นอยู่กับสีและความเรียบของผิววัตถุ) เอาต์พุต ดิจิทัล (Digital) ส่งค่า 0 หรือ 1 การปรับความไว สามารถปรับได้ด้วยตัวต้านทานปรับค่าได้ (VR) บนบอร์ด ไฟแสดงสถานะ มี LED แสดงสถานะการทำงาน (มักจะสว่างเมื่อตรวจพบวัตถุ) อินเตอร์เฟส 3 ขา: VCC, GND, OUT การใช้งานกับ Arduino ✅ การต่อสาย VCC → ต่อกับขา 5V บนบอร์ด Arduino GND → ต่อกับขา GND บนบอร์ด Arduino OUT → ต่อกับขาดิจิทัล (Digital Pin) ขาใดก็ได้ เช่น D2 ✅ ตัวอย่างโค้ดใช้งานง่าย โค้ดนี้จะอ่านค่าจาก IR Sensor และเมื่อตรวจพบวัตถุ จะสั่งให้ LED บนบอร์ด (ขา 13) ติดสว่าง พร้อมทั้งแสดงข้อความใน Serial Monitor int irPin = 2; // ขาที่รับสัญญาณจากเซนเซอร์ int ledPin = 13; // LED Build-in บนบอร์ด Arduino void setup() { pinMode(irPin, INPUT); // กำหนดให้ขา irPin เป็น Input pinMode(ledPin, OUTPUT); // กำหนดให้ขา ledPin เป็น Output Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial } void loop() { int objectState = digitalRead(irPin); // อ่านค่าจากเซนเซอร์ // ตรวจสอบสถานะ: เซนเซอร์บางรุ่นจะให้ค่า LOW เมื่อเจอวัตถุ if (objectState == LOW) { digitalWrite(ledPin, HIGH); // เปิด LED Serial.println("พบวัตถุ!"); } else { digitalWrite(ledPin, LOW); // ปิด LED Serial.println("ไม่พบวัตถุ"); } delay(200); // หน่วงเวลาเพื่อลดการอ่านค่าที่เร็วเกินไป } หมายเหตุ: เอาต์พุตของ IR Sensor แต่ละรุ่นอาจแตกต่างกัน บางรุ่นส่งค่า LOW (0) เมื่อเจอวัตถุ แต่บางรุ่นอาจส่งค่า HIGH (1) แนะนำให้ทดลองเพื่อตรวจสอบการทำงานของเซนเซอร์ที่คุณมี ไอเดียการประยุกต์ใช้งาน (Application Ideas) โปรเจกต์ รายละเอียดการใช้งาน หุ่นยนต์เดินตามเส้น ใช้ IR Sensor หลายตัวติดไว้ใต้หุ่นยนต์เพื่อตรวจจับเส้นสีดำบนพื้นสีขาว หุ่นยนต์หลบสิ่งกีดขวาง ติดตั้งไว้ด้านหน้าหุ่นยนต์เพื่อตรวจจับกำแพงหรือสิ่งของแล้วสั่งให้เลี้ยวหลบ เครื่องนับจำนวนสินค้า ติดตั้งไว้ข้างสายพานลำเลียง เพื่อนับจำนวนสินค้าที่เคลื่อนที่ผ่าน ระบบเปิด-ปิดอัตโนมัติ ใช้ตรวจจับมือหรือวัตถุที่เข้ามาใกล้เพื่อสั่งเปิดก๊อกน้ำ หรือถังขยะ สวิตช์ไร้สัมผัส (Touchless Switch) ใช้แทนปุ่มกด เพื่อลดการสัมผัส เหมาะสำหรับยุคปัจจุบัน ข้อดีของ IR Sensor ราคาถูกมาก หาซื้อง่าย ใช้งานง่าย มีเพียง 3 ขา และโค้ดไม่ซับซ้อน ตอบสนองต่อการเปลี่ยนแปลงได้รวดเร็ว ใช้ได้กับไมโครคอนโทรลเลอร์หลากหลาย เช่น Arduino, ESP8266, ESP32

อ่าน มากกว่า น้อย

MC-38 คืออะไร? วิธีใช้สวิตช์แม่เหล็กสำหรับประตู/หน้าต่างกับ Arduino MC-38 คือ สวิตช์แม่เหล็ก (Magnetic Contact Sensor) หรือบางครั้งเรียกว่า Reed Switch Sensor เป็นอุปกรณ์ที่ใช้ในการตรวจจับการเปิด-ปิดของวัตถุ เช่น ประตู หรือหน้าต่าง ประกอบด้วย 2 ส่วน คือ ส่วนที่เป็นแม่เหล็ก และส่วนที่เป็นสวิตช์ ซึ่งจะทำปฏิกิริยาต่อกันเมื่ออยู่ในระยะใกล้ ด้วยความง่ายในการติดตั้งและใช้งาน จึงนิยมนำไปใช้ในระบบกันขโมย, ระบบนับจำนวนการเปิด-ปิด, หรือใช้เป็นเซนเซอร์ตรวจจับตำแหน่งในโปรเจกต์ต่างๆ หลักการทำงาน ภายในตัวสวิตช์จะมีแผ่นโลหะบางๆ สองแผ่นที่ไม่สัมผัสกัน (วงจรเปิด) แต่เมื่อนำแม่เหล็กเข้ามาใกล้ในระยะที่กำหนด สนามแม่เหล็กจะเหนี่ยวนำให้แผ่นโลหะทั้งสองดูดติดกัน ทำให้วงจรเชื่อมต่อกัน (วงจรปิด) และเมื่อนำแม่เหล็กออกห่าง แผ่นโลหะก็จะแยกจากกันอีกครั้ง สเปคของ MC-38 แรงดันไฟฟ้าที่รองรับ 3V – 24V DC (ใช้งานกับ 5V ของ Arduino ได้) กระแสที่รองรับ สูงสุดประมาณ 100 mA ระยะการทำงาน ประมาณ 15 – 25 มม. (ขึ้นอยู่กับแรงแม่เหล็ก) ชนิดสวิตช์ Normally Open (NO) → สถานะปกติวงจรจะ "เปิด" (ไม่เชื่อมต่อ) และจะ "ปิด" (เชื่อมต่อ) เมื่อแม่เหล็กอยู่ใกล้ วัสดุ พลาสติก ABS, มีเทปกาวและรูสำหรับยึดน็อต สายไฟ 2 เส้น (ไม่มีขั้ว) การใช้งานกับ Arduino ✅ การต่อสาย การต่อวงจรนั้นง่ายมาก โดยใช้ประโยชน์จาก Pull-up Resistor ภายในของ Arduino: สายจาก MC-38 ต่อกับขาบน Arduino สายเส้นที่ 1 ขา Digital ใดก็ได้ (เช่น D2) สายเส้นที่ 2 GND การใช้ INPUT_PULLUP การตั้งค่า pinMode(sensorPin, INPUT_PULLUP); ในโค้ดเป็นการสั่งให้ Arduino เปิดใช้งานตัวต้านทานภายในที่ต่อกับไฟ 5V ทำให้ในสถานะปกติ (ประตูเปิด) ขา D2 จะอ่านค่าได้เป็น HIGH และเมื่อประตูถูกปิด (แม่เหล็กอยู่ใกล้) สวิตช์จะทำงานและดึงไฟลงกราวด์ ทำให้ขา D2 อ่านค่าได้เป็น LOW ซึ่งวิธีนี้ช่วยให้เราไม่ต้องต่อตัวต้านทานภายนอกเพิ่ม ✅ ตัวอย่างโค้ด Arduino โค้ดนี้จะอ่านสถานะของสวิตช์แม่เหล็กและแสดงผลทาง Serial Monitor ว่าประตูเปิดหรือปิดอยู่ // กำหนดขาที่ต่อกับ MC-38 const int sensorPin = 2; void setup() { // ตั้งค่าขาเป็น Input และเปิดใช้ Pull-up Resistor ภายใน pinMode(sensorPin, INPUT_PULLUP); Serial.begin(9600); Serial.println("Magnetic Door Sensor Test"); } void loop() { // อ่านสถานะจากเซนเซอร์ int sensorState = digitalRead(sensorPin); // ตรวจสอบสถานะ if (sensorState == LOW) { // เมื่อแม่เหล็กอยู่ใกล้ (ประตู/หน้าต่างปิด) Serial.println("สถานะ: ประตูปิด"); } else { // เมื่อแม่เหล็กอยู่ห่าง (ประตู/หน้าต่างเปิด) Serial.println("สถานะ: ประตูเปิด!"); } delay(500); // หน่วงเวลาเล็กน้อย } 💡 การประยุกต์ใช้งาน โปรเจกต์ การประยุกต์ใช้ MC-38 ระบบกันขโมยบ้าน ติดตั้งที่ประตูและหน้าต่าง เพื่อส่งเสียงเตือนหรือแจ้งเตือนผ่าน Line เมื่อมีการเปิด ระบบนับคนเข้า-ออก ติดตั้งที่ประตูเพื่อนับจำนวนครั้งของการเปิด-ปิด หุ่นยนต์หรือแขนกล ใช้เป็น Limit Switch เพื่อตรวจจับตำแหน่งสุดแขนหรือกลไกที่เคลื่อนที่ ระบบความปลอดภัยในตู้ ตรวจสอบสถานะว่าตู้เก็บของสำคัญถูกเปิดทิ้งไว้หรือไม่ ระบบเตือนเปิดประตูตู้เย็น ส่งเสียง Buzzer เตือนหากประตูตู้เย็นถูกเปิดค้างไว้นานเกินไป ข้อดีและข้อควรระวัง ✅ ข้อดี ราคาถูกมากและติดตั้งง่ายด้วยเทปกาวหรือน็อต ไม่ต้องการพลังงานในการทำงาน (เป็นแค่สวิตช์) มีความทนทานสูงและอายุการใช้งานยาวนาน ไม่ต้องเขียนโปรแกรมซับซ้อน ใช้เพียง `digitalRead` ทำงานโดยไม่ต้องสัมผัสโดยตรง (Contactless) ⚠️ ข้อควรระวัง ตัว Reed Switch ที่อยู่ภายในค่อนข้างบอบบาง ควรระวังการกระแทกแรงๆ ห้ามใช้กับแรงดันหรือกระแสไฟฟ้าที่เกินสเปคกำหนด เพราะจะทำให้หน้าสัมผัสของสวิตช์ละลายติดกันและเสียหายถาวรได้

อ่าน มากกว่า น้อย

Soil Moisture Sensor คืออะไร? วิธีใช้งานกับ Arduino เซ็นเซอร์วัดความชื้นในดิน (Soil Moisture Sensor) เป็นอุปกรณ์อิเล็กทรอนิกส์ที่นิยมใช้ในโปรเจกต์ Smart Farm, ระบบรดน้ำต้นไม้อัตโนมัติ, และงานอดิเรกด้านพืชสวน เพราะสามารถทำงานร่วมกับ Arduino ได้ง่าย, ราคาถูก, และเป็นจุดเริ่มต้นที่ดีในการเรียนรู้ระบบควบคุมอัตโนมัติ หลักการทำงาน เซนเซอร์ประเภทนี้ทำงานโดยอาศัยหลักการวัด **ค่าความต้านทานไฟฟ้าของดิน** ซึ่งแปรผันตามปริมาณน้ำ: ดินแห้ง: มีความต้านทานสูง (นำไฟฟ้าได้ไม่ดี) ดินชื้น: มีความต้านทานต่ำ (นำไฟฟ้าได้ดีขึ้น) โมดูลจะแปลงค่าความต้านทานนี้เป็นระดับแรงดันไฟฟ้า แล้วส่งออกมาเป็นสัญญาณ 2 รูปแบบ คือ Analog (ค่าต่อเนื่อง) และ Digital (มี/ไม่มี) สเปคของ Soil Moisture Sensor แรงดันไฟเลี้ยง 3.3V – 5V กระแสที่ใช้ ประมาณ 10-20 mA สัญญาณเอาต์พุต Analog (A0) และ Digital (D0) โครงสร้าง Probe 2 ขาสำหรับเสียบลงดิน และบอร์ดแปลงสัญญาณ การปรับค่า มี Potentiometer (VR) สำหรับปรับจุดตัด (Threshold) ของสัญญาณ Digital การใช้งานกับ Arduino 1. การต่อสาย ขาบนโมดูลเซนเซอร์ ต่อกับขาบน Arduino VCC 5V GND GND A0 (Analog Output) A0 (หรือขา Analog อื่นๆ) D0 (Digital Output) ขา Digital ใดก็ได้ (เช่น D2) 2. การอ่านค่าแบบ Analog (แนะนำวิธีนี้) การอ่านค่าแบบ Analog ให้ข้อมูลที่ละเอียดกว่า ทำให้เราสามารถกำหนดระดับความชื้นได้หลายระดับ const int sensorPin = A0; // กำหนดขา A0 สำหรับอ่านค่าจากเซนเซอร์ void setup() { Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial } void loop() { int moistureValue = analogRead(sensorPin); // อ่านค่าอนาล็อก (0-1023) Serial.print("Soil Moisture Value: "); Serial.println(moistureValue); delay(1000); // รอ 1 วินาที ก่อนอ่านค่าครั้งต่อไป } การแปลผลค่า Analog: ค่าสูง (เช่น 800-1023): หมายถึงดินมีความต้านทานสูง = ดินแห้ง ค่าต่ำ (เช่น 100-300): หมายถึงดินมีความต้านทานต่ำ = ดินชื้น/เปียก เราสามารถนำค่านี้ไปใช้ตั้งเงื่อนไขในโปรเจกต์รดน้ำต้นไม้อัตโนมัติได้ เช่น `if (moistureValue > 700) { // สั่งรดน้ำ }` 3. การอ่านค่าแบบ Digital การอ่านค่าแบบ Digital จะให้ผลลัพธ์แค่ 2 สถานะ คือ "ชื้น" หรือ "แห้ง" ซึ่งเราสามารถปรับจุดตัดได้ที่ตัว Potentiometer บนโมดูล const int sensorDigitalPin = 2; // กำหนดขา D2 สำหรับอ่านค่า Digital void setup() { pinMode(sensorDigitalPin, INPUT); // กำหนดขาเป็น Input Serial.begin(9600); } void loop() { int digitalValue = digitalRead(sensorDigitalPin); // โดยทั่วไป โมดูลจะส่ง LOW เมื่อดินชื้น และ HIGH เมื่อดินแห้ง if (digitalValue == LOW) { Serial.println("สถานะ: ดินชื้น"); } else { Serial.println("สถานะ: ดินแห้ง"); } delay(1000); } เคล็ดลับเพิ่มเติม (Pro Tips) การกัดกร่อน: เซนเซอร์แบบนี้ไม่ควรเสียบแช่ในดินและจ่ายไฟตลอดเวลา เพราะจะทำให้ผิวของ Probe เกิดการกัดกร่อน (สนิม) ได้เร็ว ควรเขียนโค้ดให้จ่ายไฟเฉพาะตอนที่ต้องการวัดเท่านั้น (โดยใช้ขา Digital อีกขามาควบคุมไฟเลี้ยง) การนำไปใช้งาน: สามารถใช้ค่าที่อ่านได้ไปสั่งงาน โมดูลรีเลย์ (Relay Module) เพื่อควบคุมปั๊มน้ำหรือวาล์วไฟฟ้าสำหรับระบบรดน้ำอัตโนมัติ เซนเซอร์ทางเลือก: หากต้องการความแม่นยำและทนทานที่สูงกว่า แนะนำให้ลองใช้ Capacitive Soil Moisture Sensor ซึ่งวัดความชื้นโดยอาศัยหลักการของค่าประจุไฟฟ้าและไม่มีส่วนของโลหะที่สัมผัสดินโดยตรง ทำให้ทนทานและไม่ขึ้นสนิม

อ่าน มากกว่า น้อย

Active Buzzer คืออะไร? วิธีสร้างเสียงแจ้งเตือนด้วย Arduino Active Buzzer (แอคทีฟบัซเซอร์) คือ อุปกรณ์กำเนิดเสียงประเภทหนึ่งที่ใช้งานง่ายมาก โดยจุดเด่นของมันคือมีวงจรสร้างความถี่เสียง (Oscillator) อยู่ภายในตัว ทำให้เราไม่ต้องเขียนโค้ดที่ซับซ้อนเพื่อสร้างความถี่เสียงเอง เพียงแค่จ่ายไฟเลี้ยง 3.3V-5V หรือส่งสัญญาณลอจิก "HIGH" จากไมโครคอนโทรลเลอร์เข้าไป Buzzer ก็จะส่งเสียง "ปี๊บ" แหลมๆ ออกมาได้ทันที ความแตกต่างระหว่าง Active vs Passive Buzzer Active Buzzer (ตัวนี้): มีวงจรสร้างเสียงในตัว แค่จ่ายไฟก็ดังทันที เหมาะกับเสียงเตือนง่ายๆ ที่มีความถี่เดียว Passive Buzzer: ไม่มีวงจรในตัว เป็นแค่ตัวกำเนิดเสียงเปล่าๆ ผู้ใช้ต้องเขียนโค้ดสร้างสัญญาณความถี่ (PWM) จาก Arduino เพื่อป้อนให้มันถึงจะมีเสียง เหมาะกับการสร้างเสียงที่มีหลายระดับโน้ตดนตรี สเปคของ Active Buzzer Module รายการ รายละเอียด แรงดันใช้งาน 3.3V – 5V (เหมาะกับ Arduino โดยตรง) กระแสใช้งาน ประมาณ 20 mA ประเภท Active Buzzer (มีวงจรสร้างเสียงในตัว) ความถี่เสียง ~2 – 3 kHz (เสียงแหลมมาตรฐาน) ระดับเสียง ประมาณ 85 dB @ 10 ซม. รูปแบบขา แบบโมดูล 3 ขา (VCC, GND, I/O) สถานะเสียง ส่งเสียงเมื่อขาอินพุตเป็น HIGH (หรือ LOW ขึ้นอยู่กับรุ่น) การใช้งานกับ Arduino ✅ การต่อสาย (โมดูล A322) VCC (หรือ +) → ต่อกับขา 5V บนบอร์ด Arduino GND (หรือ -) → ต่อกับขา GND บนบอร์ด Arduino I/O (หรือ S) → ต่อกับขาดิจิทัล (Digital Pin) ขาใดก็ได้ เช่น D8 ✅ ตัวอย่างโค้ดใช้งานง่าย โค้ดนี้จะสั่งให้ Buzzer ส่งเสียงดัง 1 วินาที และเงียบ 1 วินาที สลับกันไป // กำหนดขาที่ต่อกับ I/O ของ Buzzer int buzzerPin = 8; void setup() { // ตั้งค่าให้ buzzerPin เป็น OUTPUT pinMode(buzzerPin, OUTPUT); } void loop() { // สั่งเปิดเสียง Buzzer digitalWrite(buzzerPin, HIGH); delay(1000); // เปิดเสียงค้างไว้ 1 วินาที // สั่งปิดเสียง Buzzer digitalWrite(buzzerPin, LOW); delay(1000); // หยุดพัก 1 วินาที } ไอเดียการประยุกต์ใช้งาน โปรเจกต์ รายละเอียดการใช้งาน ระบบแจ้งเตือนภัย ใช้เป็นเสียง Alarm เมื่อเซนเซอร์ควัน, แก๊ส, หรือความร้อนตรวจพบค่่าผิดปกติ เครื่องจับความเคลื่อนไหว ส่งเสียงเตือนเมื่อเซนเซอร์ PIR (Passive Infrared) ตรวจจับการเคลื่อนไหวได้ ระบบเตือนระดับน้ำ ส่งเสียงดังเมื่อเซนเซอร์วัดระดับน้ำตรวจพบว่าน้ำสูงถึงจุดที่กำหนด นาฬิกาปลุก DIY ใช้เป็นตัวกำเนิดเสียงสำหรับปลุกตามเวลาที่ตั้งไว้ เสียงแจ้งสถานะ ใช้ส่งเสียง "ปี๊บ"สั้นๆ เพื่อยืนยันการทำงาน เช่น กดรหัสผ่านถูก, สแกนบัตรสำเร็จ ข้อดีของ Active Buzzer ใช้งานง่ายที่สุด: แค่จ่ายไฟหรือส่งสัญญาณ HIGH ก็มีเสียงดังทันที โค้ดไม่ซับซ้อน: ไม่จำเป็นต้องใช้คำสั่งสร้างความถี่ (PWM) ที่ยุ่งยาก ราคาถูก: เป็นวิธีเพิ่มเสียงแจ้งเตือนให้โปรเจกต์ที่ประหยัดที่สุด อเนกประสงค์: เหมาะกับงานแจ้งเตือนทุกรูปแบบที่ต้องการเสียงความถี่เดียว

อ่าน มากกว่า น้อย
