PS2 XY Joystick Module สำหรับ Arduino Pi ESP32

ผู้ขายGlobal Pi Shop
แบ่งปัน

คำอธิบาย

PS2 XY Joystick Module คืออะไร? วิธีใช้งานกับ Arduino

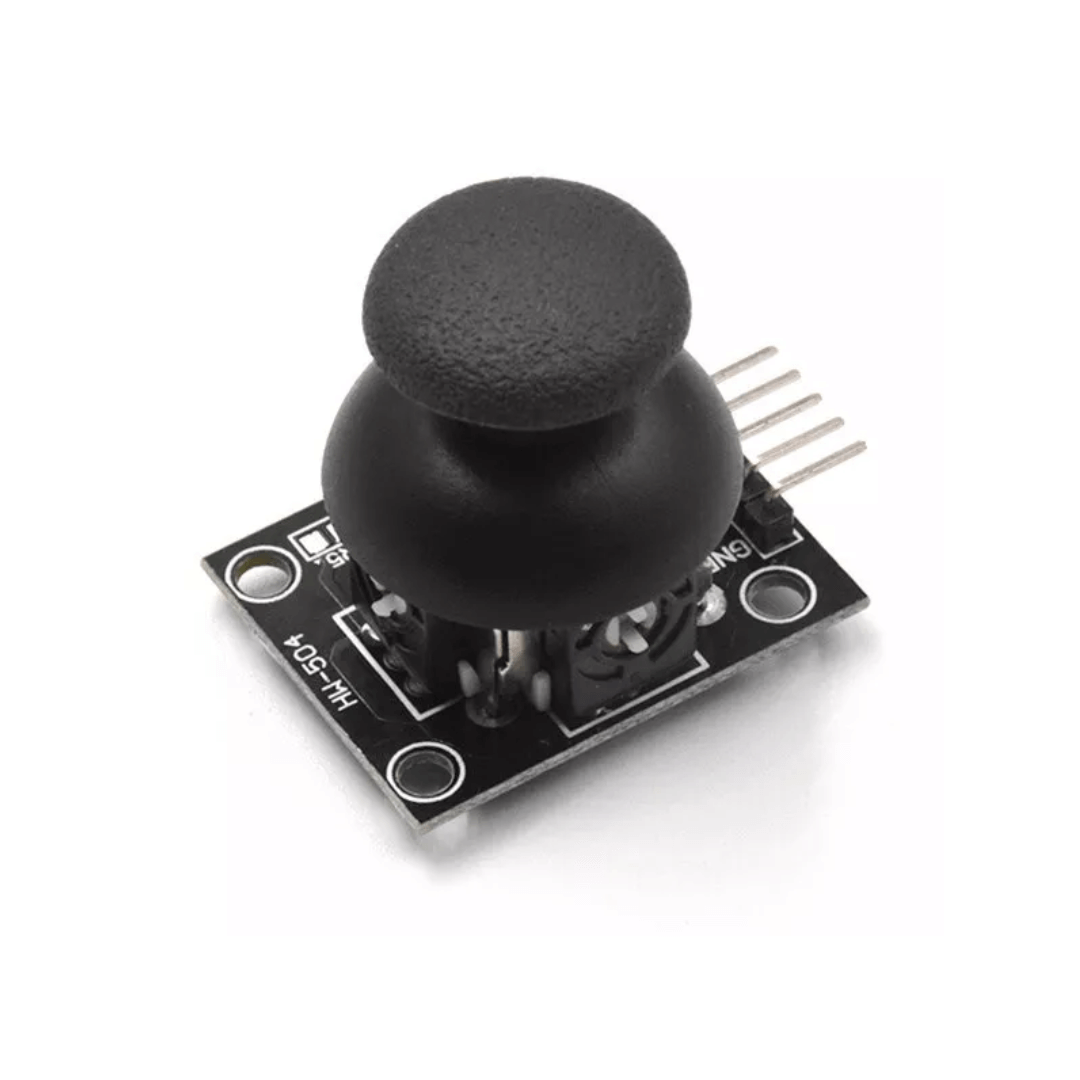

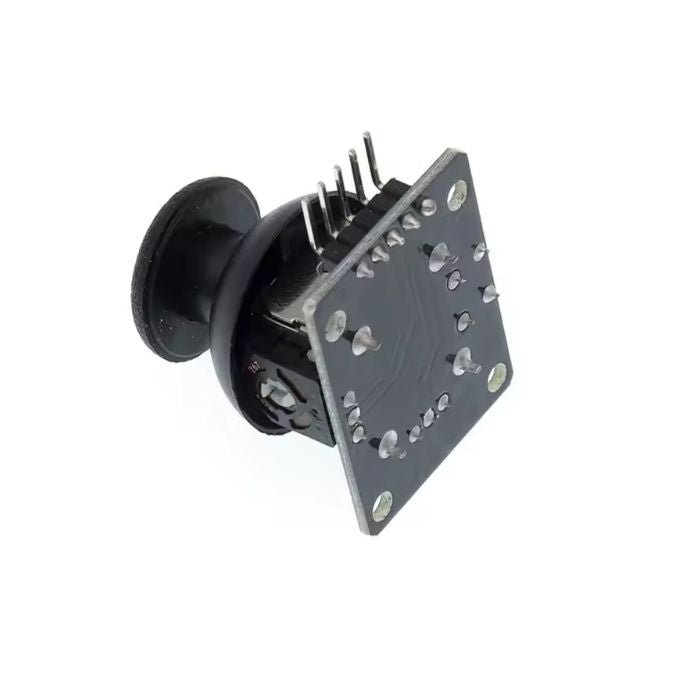

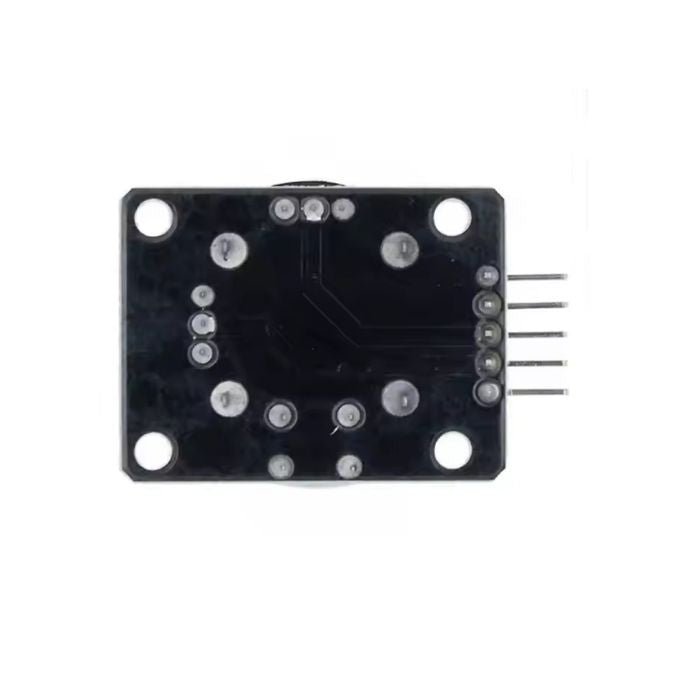

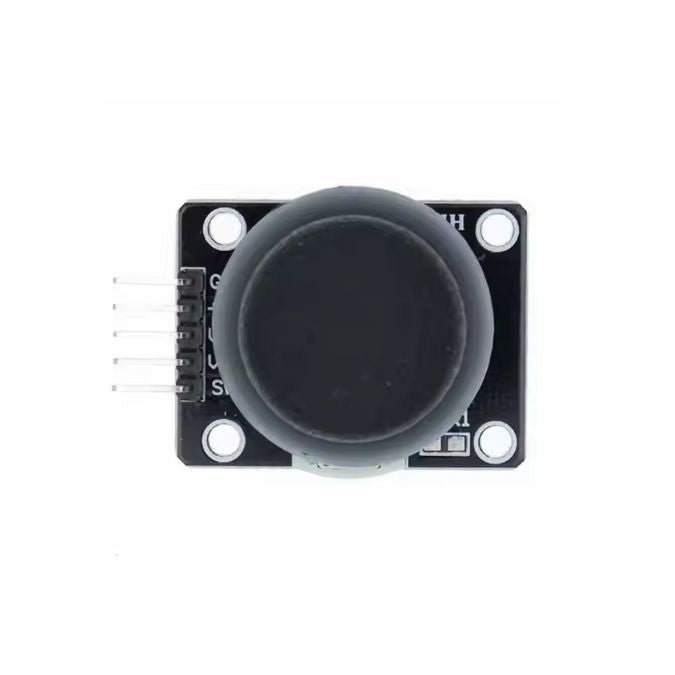

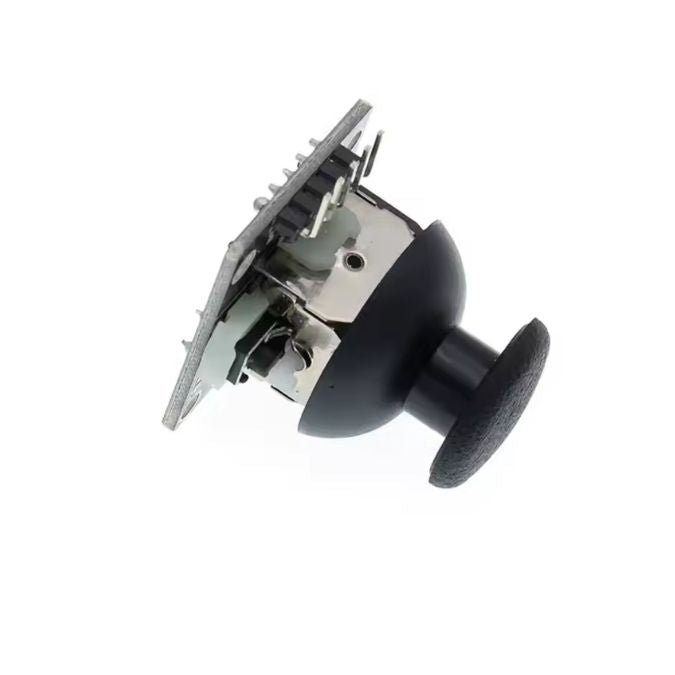

A302 PS2 XY Joystick Module คือ โมดูลจอยสติ๊กแบบอนาล็อกที่ทำงานคล้ายกับจอยเกม PlayStation 2 (PS2) ประกอบด้วยแกนควบคุม 2 แกน (แกน X และแกน Y) สำหรับตรวจจับการเคลื่อนที่ในแนว ซ้าย-ขวา และ ขึ้น-ลง นอกจากนี้ยังมีปุ่มกด (Push Button) ที่สามารถใช้งานได้เมื่อกดแกนจอยสติ๊กลงไปตรงๆ

ด้วยความสามารถในการให้ค่าได้ทั้งแบบอนาล็อก (ตำแหน่ง) และดิจิทัล (ปุ่มกด) ทำให้มันเป็นอุปกรณ์อินพุตที่ยอดเยี่ยมสำหรับควบคุมหุ่นยนต์, แขนกล, กล้อง, รถบังคับ, หรือสร้างเกม DIY ต่างๆ

สเปคของ Joystick Module

แรงดันไฟฟ้าใช้งาน	3.3V – 5V
อินพุตแกน X และ Y	ให้สัญญาณเอาต์พุตแบบ Analog (0 - 1023 บน Arduino)
ปุ่มกดกลาง (SW)	ให้สัญญาณเอาต์พุตแบบ Digital (ส่งค่า LOW เมื่อถูกกด)

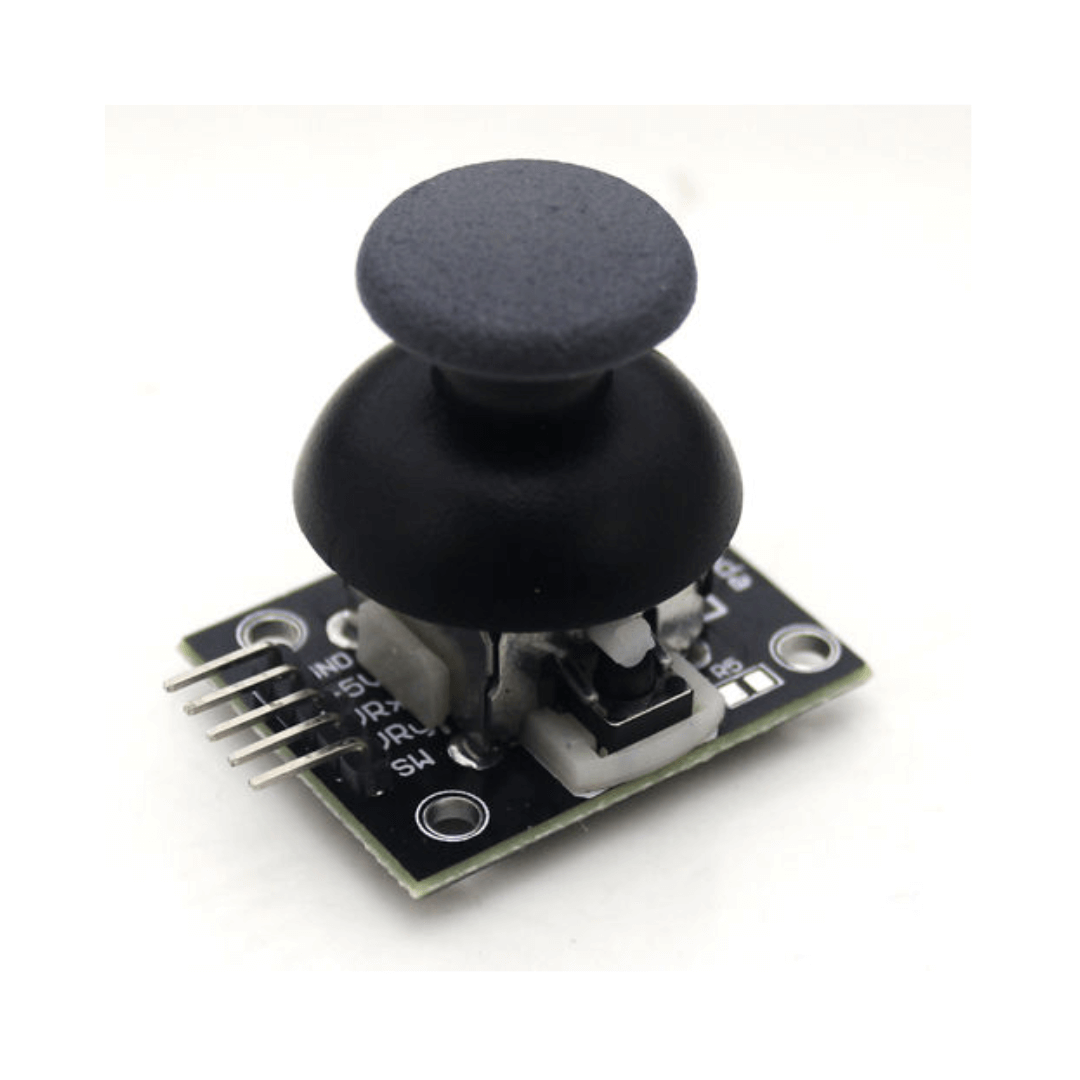

ขาใช้งาน	5 ขา (GND, 5V, VRx, VRy, SW)
ขนาดโดยรวม	ประมาณ 34 × 26 มม.

การใช้งานกับ Arduino

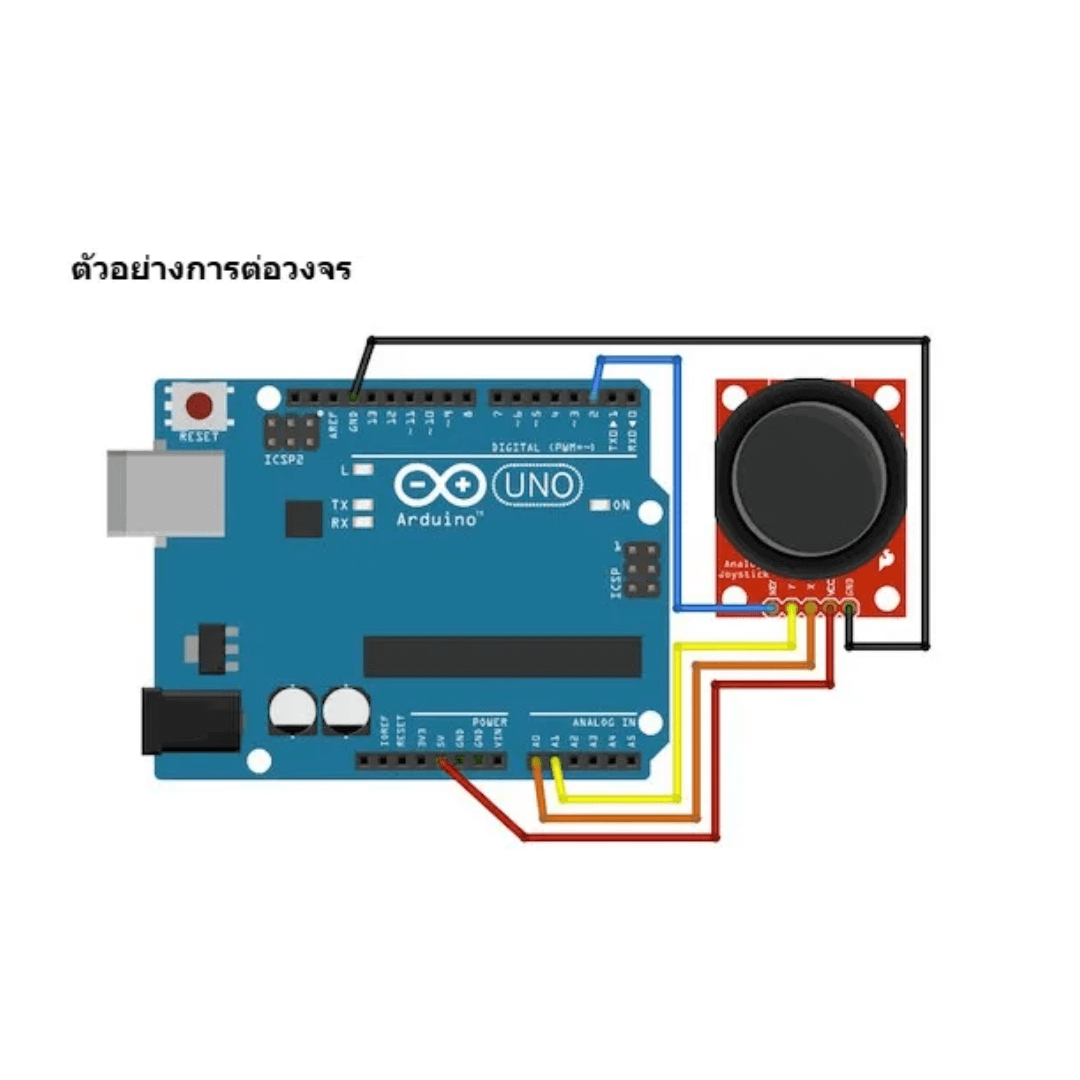

✅ การต่อสาย

ขาบนโมดูล	ต่อกับขาบน Arduino UNO	หน้าที่
GND	GND	กราวด์
VCC (5V)	5V	ไฟเลี้ยง
VRx	A0	สัญญาณอนาล็อกแกน X
VRy	A1	สัญญาณอนาล็อกแกน Y
SW	D2	สัญญาณดิจิทัลของปุ่มกด

✅ ตัวอย่างโค้ด Arduino

โค้ดนี้จะอ่านค่าจากแกน X, Y และปุ่มกด แล้วแสดงผลทาง Serial Monitor


// กำหนดขาที่เชื่อมต่อ
const int VRxPin = A0;  // แกน X
const int VRyPin = A1;  // แกน Y
const int SWPin = 2;    // ปุ่มกด (Switch)

void setup() {
  Serial.begin(9600);

  // กำหนดให้ขา SW เป็น INPUT และเปิดใช้งาน Pull-up Resistor ภายใน
  // เพื่อให้สถานะปกติเป็น HIGH และเป็น LOW เมื่อถูกกด
  pinMode(SWPin, INPUT_PULLUP);
}

void loop() {
  // อ่านค่าอนาลอกจากแกน X และ Y
  int xPosition = analogRead(VRxPin);
  int yPosition = analogRead(VRyPin);

  // อ่านค่าดิจิทัลจากปุ่มกด
  int buttonState = digitalRead(SWPin);

  // แสดงผลค่าที่อ่านได้
  Serial.print("X: ");
  Serial.print(xPosition);
  Serial.print(" | Y: ");
  Serial.print(yPosition);
  Serial.print(" | Button: ");
  Serial.println(buttonState == LOW ? "Pressed" : "Not Pressed");

  delay(200); // หน่วงเวลาเล็กน้อย
}

หลักการอ่านค่าจากโค้ด

แกน X (VRx) และ Y (VRy): ให้ค่าอนาล็อกในช่วง 0–1023 โดยตำแหน่งกลางจะอยู่ประมาณ 512 เมื่อโยกไปสุดด้านหนึ่ง ค่าจะเข้าใกล้ 0 และอีกด้านจะเข้าใกล้ 1023
ปุ่มกด (SW): เมื่อปุ่มถูกกด จะให้ค่าเป็น LOW (0) และเมื่อปล่อยจะเป็น HIGH (1) (เนื่องจากเราใช้ `INPUT_PULLUP`)

💡 การประยุกต์ใช้งาน

โปรเจกต์	การใช้งาน Joystick
รถบังคับไร้สาย	ใช้ค่า X/Y ควบคุมทิศทางและความเร็วของมอเตอร์ล้อซ้าย-ขวา
แขนกล/หุ่นยนต์	ควบคุมการเคลื่อนไหวของ Servo Motor หลายๆ ตัวได้อย่างละเอียดและเป็นธรรมชาติ
กล้องแพน-ทิลท์ (Pan-Tilt)	ใช้โยกจอยสติ๊กเพื่อสั่งให้กล้องหันซ้าย-ขวา และก้ม-เงย
เกม DIY	สร้างเกมง่ายๆ บนจอ OLED หรือ LED Matrix โดยใช้จอยเป็นตัวควบคุม
เมนูควบคุม	ใช้เลื่อนเคอร์เซอร์ขึ้น-ลง-ซ้าย-ขวา และใช้ปุ่มกดเพื่อ "ยืนยัน" การเลือกเมนูบนจอ LCD

ข้อดีและข้อควรระวัง

✅ ข้อดี

ใช้งานง่ายมาก เพียงต่อสายไม่กี่เส้นและอ่านค่าได้ทันที
ให้สัญญาณครบถ้วน ได้ทั้งค่าตำแหน่งแบบอนาล็อก 2 แกน และค่าปุ่มกดแบบดิจิทัล
ราคาถูกและทนทาน เหมาะสำหรับโปรเจกต์ต้นแบบและงานอดิเรก
เข้ากันได้กับหลายบอร์ด เช่น Arduino, ESP32, Raspberry Pi

⚠️ ข้อควรระวัง

ควรใช้งานด้วยความนุ่มนวล ไม่กระชากหรือกดแรงเกินไป เพราะกลไกภายในอาจเสียหายได้
หากใช้กับบอร์ดที่ทำงานบน Logic 3.3V (เช่น ESP32, Raspberry Pi) ควรจ่ายไฟ VCC ให้โมดูลจากขา 3.3V ของบอร์ดนั้นๆ เพื่อความเข้ากันได้ของสัญญาณ
