  Raspberry Pi 4 Model B คืออะไร? สเปคเด่นและการใช้งาน Raspberry Pi 4 Model B คือคอมพิวเตอร์ขนาดเล็กรุ่นยอดนิยมจากตระกูล Raspberry Pi ที่ได้รับความนิยมทั่วโลก โดยรุ่นนี้มีการอัปเกรดประสิทธิภาพขึ้นจาก Raspberry Pi 3 Model B+ อย่างชัดเจน ทั้งด้านความเร็วของ CPU, การประมวลผลมัลติมีเดีย, หน่วยความจำ และการเชื่อมต่อ — โดยยังคงความเข้ากันได้กับอุปกรณ์รุ่นเก่า และใช้พลังงานใกล้เคียงเดิม สำหรับผู้ใช้งานทั่วไป Raspberry Pi 4 สามารถให้ประสบการณ์ใกล้เคียงกับพีซีระดับเริ่มต้น เหมาะสำหรับใช้เป็นเดสก์ท็อปเบาๆ เซิร์ฟเวอร์ขนาดเล็ก หรือโปรเจกต์ IoT ต่างๆ คุณสมบัติเด่น โปรเซสเซอร์ 64-bit Quad-Core ประสิทธิภาพสูง รองรับการแสดงผล 2 จอความละเอียดสูงสุด 4K ผ่าน micro-HDMI รองรับการถอดรหัสวิดีโอระดับ 4Kp60 ด้วยฮาร์ดแวร์ มาพร้อม RAM สูงสุดถึง 8GB แบบ LPDDR4 เชื่อมต่อ Wi-Fi 2.4GHz / 5GHz และ Bluetooth 5.0 รองรับ Gigabit Ethernet ความเร็วสูง พอร์ต USB 3.0 สำหรับการถ่ายโอนข้อมูลที่รวดเร็ว รองรับ Power over Ethernet (PoE) ผ่าน PoE HAT (อุปกรณ์เสริม) ขา GPIO 40 ขา ใช้ร่วมกับอุปกรณ์รุ่นเก่าได้ ผ่านการรับรองมาตรฐาน ใช้งานในผลิตภัณฑ์เชิงพาณิชย์ได้ง่าย สเปค Raspberry Pi 4 Model B ชิปประมวลผล Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-bit @ 1.5GHz หน่วยความจำ 8GB LPDDR4 SDRAM (มีรุ่น 1GB, 2GB, 4GB ด้วย) การเชื่อมต่อไร้สาย Wi-Fi 2.4GHz และ 5.0GHz (802.11b/g/n/ac), Bluetooth 5.0, BLE อีเธอร์เน็ต Gigabit Ethernet พอร์ต USB 2 × USB 3.0, 2 × USB 2.0 GPIO 40 ขา (เข้ากันได้กับ HATs รุ่นเก่า) เอาต์พุตจอภาพ 2 × micro HDMI (รองรับสูงสุด 4K@60Hz) พอร์ตกล้อง/จอ MIPI DSI และ CSI (2-lane) เสียง/วิดีโอ พอร์ต 4 ขา รองรับเสียงสเตอริโอ + วิดีโอ Composite หน่วยความจำภายนอก microSD card (สำหรับ OS และเก็บข้อมูล) พลังงาน 5.1V, 3A ผ่านพอร์ต USB-C หรือ GPIO PoE รองรับ (ต้องใช้ร่วมกับ PoE HAT) ตัวอย่างการใช้งาน Raspberry Pi 4 ใช้เป็นพีซีตั้งโต๊ะราคาประหยัด สร้างระบบสมาร์ทโฮม และ IoT ทำ Media Center ด้วย Kodi หรือ Plex ใช้เป็น Web Server / NAS Server ทำงาน AI/ML ที่ Edge โครงการเรียนรู้เขียนโปรแกรม / STEM ใช้งานฝังตัวในภาคอุตสาหกรรม คำถามที่พบบ่อย (FAQ) Raspberry Pi 4 ใช้แทนคอมพิวเตอร์ได้ไหม? ได้ในระดับเบื้องต้น เช่น ใช้งานเอกสาร, เว็บเบราว์เซอร์, เขียนโค้ด หรือเล่นวิดีโอความละเอียดสูง ลงระบบปฏิบัติการอะไรได้บ้าง? สามารถใช้ Raspberry Pi OS (Raspbian เดิม), Ubuntu, Kali Linux, LibreELEC และอื่นๆ ได้ ต่อจอคู่ได้หรือไม่? ได้ ผ่านพอร์ต micro HDMI ทั้ง 2 ช่อง รองรับจอความละเอียดสูงสุด 4K@60Hz ใช้ที่ชาร์จมือถือเสียบได้ไหม? ไม่แนะนำ ควรใช้แหล่งจ่ายไฟ 5.1V, 3A ที่เสถียรผ่านพอร์ต USB-C เพื่อป้องกันปัญหาเครื่องรีสตาร์ท อุปกรณ์เสริมของรุ่นเก่าใช้งานได้ไหม? อุปกรณ์อย่าง HAT หรือ GPIO ส่วนมากใช้ร่วมกันได้ แต่เคสและอะแดปเตอร์อาจต้องเปลี่ยน 📌 หากคุณกำลังมองหาบอร์ดคอมพิวเตอร์ทรงพลัง ขนาดกะทัดรัด ใช้งานได้หลากหลาย Raspberry Pi 4 Model B คือตัวเลือกที่คุ้มค่าที่สุด

อ่าน มากกว่า น้อย

Raspberry Pi Camera Module V2 (8 Megapixel) Raspberry Pi Camera Module V2 คือบอร์ดเสริมกล้องคุณภาพสูงที่ออกแบบมาสำหรับ Raspberry Pi โดยเฉพาะ ใช้เซนเซอร์รับภาพ Sony IMX219 ความละเอียด 8 megapixel พร้อมเลนส์แบบ Fixed Focus ทำให้ได้ภาพถ่ายและวิดีโอที่คมชัด สีสันสมจริง เหมาะสำหรับโปรเจกต์ที่ต้องการคุณภาพของภาพถ่ายในระดับสูง คุณภาพสูงในขนาดกะทัดรัด โมดูลกล้องเชื่อมต่อกับบอร์ด Raspberry Pi ผ่านทางพอร์ต CSi (Camera Serial Interface) โดยใช้สายแพ (Ribbon Cable) ทำให้การติดตั้งง่ายและเป็นระเบียบ ตัวบอร์ดมีขนาดเล็กมาก เพียงประมาณ 25 x 23 x 9 มม. และมีน้ำหนักแค่ประมาณ 3 กรัม จึงเหมาะอย่างยิ่งสำหรับโปรเจกต์ที่ต้องการความคล่องตัว หรือมีพื้นที่และน้ำหนักจำกัด เช่น หุ่นยนต์, โดรน, หรืออุปกรณ์พกพา คุณสมบัติเด่น (Key Features) เซนเซอร์รับภาพ Sony IMX219 คุณภาพสูง ความละเอียด 8 megapixel สามารถถ่ายภาพนิ่งได้ความละเอียดสูงสุดถึง 3280 x 2464 พิกเซล รองรับการบันทึกวิดีโอที่ความละเอียด 1080p30, 720p60 และ 640x480p90 ขนาดเล็ก น้ำหนักเบา เหมาะกับงานที่ต้องการความคล่องตัวสูง เชื่อมต่อง่ายผ่านพอร์ต CSi โดยเฉพาะ ซอฟต์แวร์ทั้งหมดรองรับในระบบปฏิบัติการ Raspberry Pi OS เวอร์ชันล่าสุด ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) เซนเซอร์ Sony IMX219 ความละเอียด 8 megapixel ความละเอียดภาพนิ่ง 3280 x 2464 pixels ความละเอียดวิดีโอ 1080p @ 30fps720p @ 60fps640x480p @ 90fps เลนส์ Fixed Focus การเชื่อมต่อ CSI Interface ขนาด ประมาณ 25 x 23 x 9 มม. น้ำหนัก ประมาณ 3 กรัม ตัวอย่างการประยุกต์ใช้งาน (Application Examples) กล้องวงจรปิด (CCTV Security Camera): สร้างระบบรักษาความปลอดภัยของตัวเอง ระบบตรวจจับการเคลื่อนไหว (Motion Detection): เริ่มบันทึกภาพหรือส่งแจ้งเตือนเมื่อมีการเคลื่อนไหว การถ่ายภาพแบบ Time-lapse: บันทึกการเปลี่ยนแปลงที่เกิดขึ้นช้าๆ เช่น การเจริญเติบโตของพืช หรือการเคลื่อนที่ของหมู่ดาว โปรเจกต์ Computer Vision และ AI: ใช้ในการจดจำใบหน้า, วัตถุ, หรือการอ่านป้ายทะเบียน กล้องติดหุ่นยนต์หรือโดรน: สำหรับการสำรวจหรือการควบคุมจากระยะไกล

อ่าน มากกว่า น้อย

Arduino UNO R4 WiFi: การกลับมาครั้งใหม่ของบอร์ดระดับตำนาน Arduino UNO R4 WiFi คือการพัฒนาครั้งสำคัญของบอร์ด Arduino ที่เป็นที่รักของเมกเกอร์ทั่วโลก โดยผสานพลังการประมวลผลและอุปกรณ์ต่อพ่วงใหม่ๆ ที่น่าตื่นเต้นจากไมโครคอนโทรลเลอร์ Renesas RA4M1 เข้ากับความสามารถในการเชื่อมต่อไร้สายของชิป ESP32-S3 จาก Espressif นอกจากนี้ยังมาพร้อมกับฟีเจอร์ที่ติดตั้งมาบนบอร์ดอย่างครบครัน ไม่ว่าจะเป็นจอ LED Matrix 12x8, คอนเนคเตอร์ Qwiic, ขาสำหรับแบตเตอรี่ RTC และขา OFF เพื่อตอบสนองทุกความต้องการของเมกเกอร์สำหรับโปรเจกต์ถัดไปของคุณ มีอะไรใหม่ใน Arduino UNO R4 WiFi? เชื่อมต่อไร้สายครบครัน มีโมดูล ESP32-S3 ในตัว ทำให้สามารถเพิ่มการเชื่อมต่อ Wi-Fi® และ Bluetooth® ให้กับโปรเจกต์ของคุณได้อย่างง่ายดาย และยังสามารถทำงานร่วมกับ Arduino IoT Cloud เพื่อควบคุมและติดตามโปรเจกต์จากระยะไกลได้ จอ LED Matrix ในตัว มาพร้อมกับจอ LED Matrix สีแดงขนาด 12x8 ที่สว่างสดใส เหมาะสำหรับโปรเจกต์สร้างสรรค์ที่ต้องการแสดงภาพแอนิเมชันหรือข้อมูลจากเซนเซอร์ โดยไม่ต้องต่อฮาร์ดแวร์เพิ่มเติม ประสิทธิภาพที่เหนือกว่า อัปเกรดหน่วยความจำและ Clock Speed ให้สูงขึ้นอย่างมาก ช่วยให้สามารถคำนวณได้แม่นยำและจัดการกับโปรเจกต์ที่ซับซ้อนได้อย่างง่ายดาย พอร์ตและอุปกรณ์ต่อพ่วงใหม่ เพิ่มอุปกรณ์ต่อพ่วงบนบอร์ดเข้ามามากมาย เช่น 12-bit DAC, CAN BUS, และ OP AMP เพิ่มขีดความสามารถและความยืดหยุ่นในการออกแบบ รองรับแรงดันไฟสูงขึ้น รองรับแรงดันไฟฟ้าขาเข้า (Input Voltage) ที่กว้างขึ้นถึง 24V ทำให้สามารถทำงานร่วมกับมอเตอร์, ไฟ LED Strip, และ Actuator อื่นๆ โดยใช้แหล่งจ่ายไฟเพียงแหล่งเดียว ฟีเจอร์สำหรับนักพัฒนา รองรับ HID ในตัว (จำลองเป็นเมาส์/คีย์บอร์ด), มีคอนเนคเตอร์ Qwiic I2C, ขา VRTC สำหรับ RTC, และมีกลไกตรวจจับข้อผิดพลาดขณะทำงาน (Runtime errors) เพื่อช่วยในการดีบักโค้ด เข้ากันได้กับ UNO R3 เดิม 100% ไม่ต้องกังวลกับโปรเจกต์เก่าของคุณ! Arduino UNO R4 WiFi ยังคงรักษารูปแบบ (Form Factor), ตำแหน่งขา (Pinout), และแรงดันไฟฟ้าทำงานที่ 5V เหมือนกับ UNO R3 ทุกประการ ทำให้สามารถเปลี่ยนแทนบอร์ดเก่าหรือใช้ Shield เดิมที่มีอยู่ได้อย่างราบรื่น @globaltech.shop สาย Maker ต้องไม่พลาด! "ของมันต้องมี 🔧 UNO R4 ตัวใหม่ แรงกว่าเดิม แถมมีลูกเล่นเพียบ! #ArduinoUNO #UNO4 #ไมโครคอนโทรลเลอร์ #Arduinoไทย #รีวิวของใหม่ #DIYอิเล็กทรอนิกส์ #ของเล่นใหม่ #TechTok #สายMaker #แกะกล่อง ♬ เสียงต้นฉบับ - Globalpi.shop

อ่าน มากกว่า น้อย

Active Cooler: โซลูชันระบายความร้อนประสิทธิภาพสูงสำหรับ Raspberry Pi 5 ปลดปล่อยประสิทธิภาพสูงสุดของ Raspberry Pi 5 ของคุณด้วย Active Cooler ชุดระบายความร้อนอย่างเป็นทางการที่ออกแบบมาโดยเฉพาะ ประกอบด้วยฮีทซิงค์อลูมิเนียมขนาดใหญ่และพัดลม Blower ที่ควบคุมความเร็วได้ตามอุณหภูมิ ช่วยให้บอร์ดของคุณทำงานได้เต็มประสิทธิภาพอย่างต่อเนื่องแม้ในขณะที่ประมวลผลหนักๆ โดยไม่มีปัญหาเรื่องความร้อน คุณสมบัติเด่น (Key Features) ฮีทซิงค์อลูมิเนียมชิ้นเดียว: ออกแบบมาให้ครอบคลุมและถ่ายเทความร้อนจาก CPU ได้อย่างดีเยี่ยม พัดลม Blower ควบคุมอุณหภูมิ: พัดลมจะปรับความเร็วอัตโนมัติตามอุณหภูมิของบอร์ด ทำให้ทำงานเงียบเมื่อไม่จำเป็น ติดตั้งง่ายและมั่นคง: ยึดติดกับบอร์ด Raspberry Pi 5 ได้โดยตรงด้วยหมุดสปริง (Spring-loaded push pins) พร้อมใช้งานทันที: มีแผ่นระบายความร้อน (Thermal pads) ติดตั้งมาให้ล่วงหน้าจากโรงงาน ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) แหล่งจ่ายไฟ 5V DC (จ่ายไฟผ่านคอนเนคเตอร์พัดลม 4-pin บน Raspberry Pi 5) การควบคุมความเร็วพัดลม PWM (Pulse Width Modulation) พร้อม Tachometer อัตราการไหลของอากาศสูงสุด 1.09 CFM ความเร็วพัดลมสูงสุด 8000 RPM +/- 15% วัสดุผลิตภัณฑ์ อลูมิเนียมชุบผิว (Anodised Aluminium) ข้อควรระวังที่สำคัญในการติดตั้ง ไม่แนะนำให้ถอดออกเมื่อติดตั้งแล้ว: การถอด Active Cooler ออกหลังจากติดตั้งไปแล้วจะทำให้หมุดยึด (push pins) และแผ่นระบายความร้อน (thermal pads) เสื่อมสภาพ และอาจนำไปสู่ความเสียหายของผลิตภัณฑ์ได้ ตรวจสอบความเสียหาย: ควรหยุดใช้งาน Active Cooler หากพบว่าหมุดยึดเสียหาย, ผิดรูป, หรือไม่สามารถยึดติดกับบอร์ดได้อย่างแน่นหนา

อ่าน มากกว่า น้อย

เคสสำหรับ Raspberry Pi 4 (Official Case) ปกป้องบอร์ด Raspberry Pi 4 ของคุณด้วยเคสอย่างเป็นทางการที่ออกแบบมาให้พอดีและปลอดภัยอย่างสมบูรณ์แบบ มีให้เลือก 2 โทนสีคลาสสิก คือ แดง-ขาว และ ดำ-เทา การออกแบบที่ลงตัวและการป้องกันที่เหนือกว่า เคสนี้ผลิตจากพลาสติก ABS คุณภาพสูง ประกอบด้วย 2 ส่วนที่ประกบกันได้อย่างลงตัว ช่วยปกป้องบอร์ด Raspberry Pi 4 จากการกระแทกและฝุ่นละออง มีการเว้นช่องสำหรับพอร์ตเชื่อมต่อทั้งหมดไว้อย่างแม่นยำ ไม่ว่าจะเป็น Dual micro HDMI®, Audio/Video, USB, Ethernet, พอร์ตจ่ายไฟ USB-C และช่องใส่การ์ด microSD ฝาปิดด้านบนสามารถถอดออกได้ (Clip-on) เพื่อให้คุณเข้าถึงขา GPIO ทั้ง 40 pin สำหรับการเชื่อมต่อกับอุปกรณ์เสริมอื่นๆ หรือติดตั้งบอร์ด HAT ได้อย่างสะดวก คุณสมบัติเด่น (Key Features) โครงสร้างพลาสติก ABS คุณภาพสูง 2 ชิ้น ออกแบบมาพอดีกับ Raspberry Pi 4 ช่วยปกป้องบอร์ดอย่างปลอดภัย มีฝาปิดด้านบนที่สามารถถอดออกได้ มีช่องสำหรับพอร์ตเชื่อมต่อครบครัน มองเห็นไฟแสดงสถานะ Power และ Activity ได้จากด้านข้าง มียางกันลื่น (Anti-slip feet) ช่วยให้บอร์ดตั้งได้อย่างมั่นคง เข้ากันได้กับพัดลมระบายอากาศ Raspberry Pi 4 Case Fan ความเข้ากันได้ (Compatibility) ออกแบบมาสำหรับ: Raspberry Pi 4 Model B ทุกรุ่น (1GB, 2GB, 4GB, 8GB) อุปกรณ์เสริมที่รองรับ: Raspberry Pi 4 Case Fan (พัดลมระบายอากาศอย่างเป็นทางการ) สั่งซื้อเลย

อ่าน มากกว่า น้อย

UNO R3: บอร์ดไมโครคอนโทรลเลอร์ที่สมบูรณ์แบบสำหรับทุกคน Arduino UNO R3 คือบอร์ดไมโครคอนโทรลเลอร์ที่ใช้ชิป ATmega328P ซึ่งเป็นบอร์ดที่ได้รับความนิยมมากที่สุดในโลก เหมาะสำหรับผู้เริ่มต้นที่ต้องการเรียนรู้การเขียนโปรแกรมและวงจรอิเล็กทรอนิกส์ ไปจนถึงมืออาชีพที่ใช้สร้างสรรค์โปรเจกต์ต้นแบบ (Prototype) ที่ซับซ้อน บอร์ดนี้มีทุกสิ่งที่จำเป็นสำหรับการเริ่มต้นใช้งาน เพียงแค่เชื่อมต่อเข้ากับคอมพิวเตอร์ด้วยสาย USB หรือจ่ายไฟจากอะแดปเตอร์ AC-to-DC หรือแบตเตอรี่ คุณก็พร้อมที่จะสร้างสรรค์ผลงานได้ทันที โดยบอร์ดรุ่นนี้สามารถทำงานร่วมกับ Arduino UNO ของแท้ได้อย่างสมบูรณ์ ทำไม UNO R3 ถึงเป็นบอร์ดที่นิยมที่สุด? เริ่มต้นง่าย: เป็นบอร์ดมาตรฐานที่มีแหล่งข้อมูล, บทเรียน, และตัวอย่างโค้ดมากที่สุดในโลก ครบจบในบอร์ดเดียว: มีทุกอย่างที่จำเป็นสำหรับการทำงาน ไม่ต้องใช้อุปกรณ์โปรแกรมแยก ยืดหยุ่นสูง: มีขา Digital I/O 14 ขา และ Analog Input 6 ขา เพียงพอสำหรับโปรเจกต์ส่วนใหญ่ รองรับ Shield หลากหลาย: สามารถนำบอร์ดเสริม (Shields) มาต่อเพื่อเพิ่มความสามารถได้อย่างง่ายดาย ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ไมโครคอนโทรลเลอร์ Microcontroller ATmega328P Clock Speed 16 MHz หน่วยความจำ (Memory) Flash Memory 32 KB (0.5 KB ถูกใช้โดย Bootloader) SRAM 2 KB EEPROM 1 KB อินพุต / เอาต์พุต (Input / Output) Digital I/O Pins 14 ขา (6 ขาสามารถใช้เป็น PWM Output ได้) Analog Input Pins 6 ขา DC Current per I/O Pin 40 mA DC Current for 3.3V Pin 50 mA ระบบไฟ (Power) Operating Voltage 5V Input Voltage (recommended) 7-12V Input Voltage (limits) 6-20V

อ่าน มากกว่า น้อย

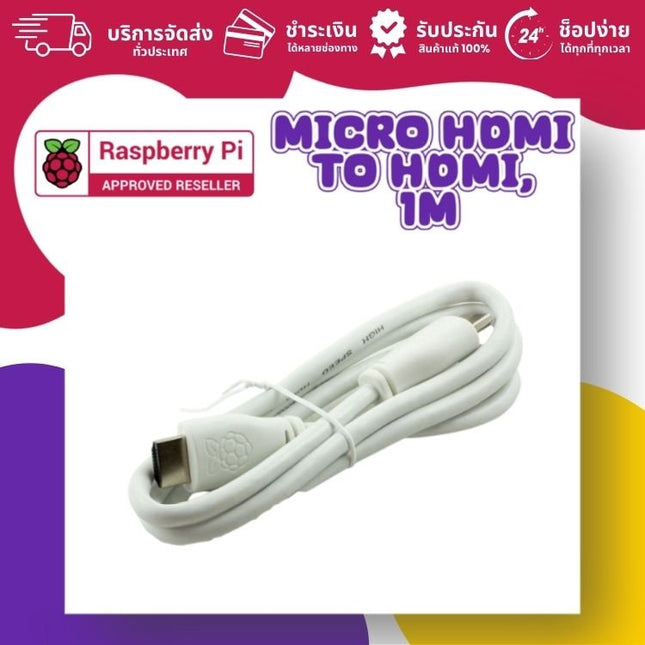

สาย Micro HDMI to HDMI อย่างเป็นทางการสำหรับ Raspberry Pi สาย HDMI อย่างเป็นทางการจาก Raspberry Pi คืออุปกรณ์เสริมที่สมบูรณ์แบบสำหรับบอร์ด Raspberry Pi รุ่นใหม่ของคุณ เป็นสายแปลงจากหัวต่อแบบ Micro HDMI ไปเป็น Standard HDMI ความยาว 1 เมตร มีให้เลือก 2 สีคือสีขาวและสีดำ คุณสมบัติเด่น (Key Features) สินค้าอย่างเป็นทางการ: มั่นใจในคุณภาพและความเข้ากันได้อย่างสมบูรณ์แบบกับบอร์ด Raspberry Pi ประสิทธิภาพสูง: รองรับการแสดงผลความละเอียดสูงถึง 4K@60Hz เพื่อภาพที่คมชัดและลื่นไหล ความยาวเหมาะสม: ความยาว 1 เมตร เหมาะสำหรับการใช้งานบนโต๊ะทำงาน รองรับบอร์ดรุ่นใหม่: ออกแบบมาสำหรับ Raspberry Pi 4, Raspberry Pi 400, และ Raspberry Pi 5 โดยเฉพาะ ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ประเภทสาย Micro HDMI (Type-D) to Standard HDMI (Type-A) ความยาว 1 เมตร สีที่มีให้เลือก ดำ (Black) / ขาว (White) ความสามารถที่รองรับ 4K, 2K, 3D 2160p @ 60Hz แบนด์วิดท์ 17.8Gbps X.V.colour

อ่าน มากกว่า น้อย

Arduino Nano: บอร์ด Arduino ขนาดเล็ก ทรงพลัง Arduino Nano คือบอร์ดไมโครคอนโทรลเลอร์ที่ได้รับความนิยมสูงมาก ด้วยจุดเด่นคือการนำพลังการประมวลผลและความสามารถทั้งหมดของบอร์ดรุ่นพี่อย่าง Arduino Uno มาย่อส่วนลงในขนาดที่เล็กกะทัดรัด ทำให้มันเป็นตัวเลือกที่สมบูรณ์แบบสำหรับโปรเจกต์ที่ต้องการประหยัดพื้นที่ หรือต้องการติดตั้งบนบอร์ดทดลอง (Breadboard) โดยตรง จุดเด่นของ Arduino Nano ขนาดเล็ก: ด้วยขนาดเพียง 0.73" x 1.70" ทำให้เหมาะกับงานที่จำกัดพื้นที่ Breadboard-Friendly: ขาของบอร์ดถูกออกแบบมาให้เสียบลงบน Breadboard ได้พอดี ประสิทธิภาพเทียบเท่า Uno: ใช้ชิป ATmega328P ตัวเดียวกันกับ Arduino Uno มี Analog Input มากกว่า: มีขา Analog Input ถึง 8 ขา (A0-A7) ซึ่งมากกว่า Uno ที่มี 6 ขา ใช้งานง่าย: สามารถเขียนโปรแกรมและอัปโหลดโค้ดผ่าน Arduino IDE ได้เหมือนบอร์ด Arduino รุ่นอื่นๆ ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) ไมโครคอนโทรลเลอร์ Microcontroller ATmega328P Clock Speed 16 MHz หน่วยความจำ (Memory) Flash Memory 32 KB (2 KB ถูกใช้โดย Bootloader) SRAM 2 KB EEPROM 1 KB อินพุต / เอาต์พุต (Input / Output) Digital I/O Pins 14 ขา (6 ขาสามารถใช้เป็น PWM Output ได้) Analog Input Pins 8 ขา (A0-A7) DC Current per I/O Pin 40 mA (สูงสุดไม่เกิน 200 mA รวมทุกขา) ระบบไฟ (Power) Operating Voltage 5V Input Voltage (recommended) 7-12V (ผ่านขา VIN) Input Voltage (limits) 6-15V ข้อมูลทางกายภาพ (Physical) Dimensions 0.73" x 1.70" (ประมาณ 18.5 x 43.2 มม.)

อ่าน มากกว่า น้อย

NRF24L01: โมดูลสื่อสารไร้สาย 2.4GHz NRF24L01 คือโมดูลรับ-ส่งสัญญาณไร้สาย (Transceiver) แบบ Single-chip ที่ทำงานบนย่านความถี่ 2.4-2.5GHz ซึ่งเป็นย่าน ISM ที่สามารถใช้งานได้ทั่วโลกโดยไม่ต้องขอใบอนุญาต เป็นโมดูลที่ได้รับความนิยมอย่างสูงในโปรเจกต์ Arduino และ Embedded Systems ต่างๆ เนื่องจากมีราคาถูก, ประหยัดพลังงาน, และใช้งานง่าย คุณสมบัติเด่น (Key Features) ความเร็วสูง: สามารถตั้งค่าความเร็วในการรับ-ส่งข้อมูลได้สูงสุดถึง 2Mbps ทำให้ใช้เวลาส่งข้อมูลในอากาศสั้นมาก ลดโอกาสการชนกันของสัญญาณ ประหยัดพลังงานมาก (Low Power): ใช้กระแสไฟต่ำมาก เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่ รองรับการสื่อสารหลายจุด: มีช่องสัญญาณให้เลือกใช้ถึง 125 ช่อง และรองรับการรับข้อมูลได้พร้อมกัน 6 ช่องสัญญาณ ทำให้สร้างเครือข่ายเซนเซอร์ไร้สายได้ ขนาดกะทัดรัด: มีขนาดเล็กเพียง 15x29 มม. พร้อมเสาอากาศในตัว (On-board Antenna) จัดการโปรโตคอลในตัว: มีฟังก์ชันจัดการการสื่อสารระดับสูงในตัว เช่น การส่งแพ็คเก็ตข้อมูลซ้ำอัตโนมัติเมื่อเกิดข้อผิดพลาด (Auto re-transmit) และการส่งสัญญาณตอบรับ (Auto-acknowledge) ช่วยลดภาระของไมโครคอนโทรลเลอร์ เชื่อมต่อง่ายผ่าน SPI: สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านอินเทอร์เฟซ SPI ได้โดยตรง ข้อมูลจำเพาะ (Specifications) ย่านความถี่ 2.4 - 2.5 GHz (ISM Band) แรงดันไฟฟ้าใช้งาน 1.9V – 3.6V อัตราการส่งข้อมูล 250kbps, 1Mbps, 2Mbps (ตั้งค่าผ่านซอฟต์แวร์) ระยะทำการ สูงสุดประมาณ 100 เมตรในที่โล่ง อินเทอร์เฟซ SPI (Serial Peripheral Interface) ขนาด ประมาณ 15 x 29 มม. (รวมเสาอากาศ) ข้อควรระวังที่สำคัญในการใช้งาน โมดูล NRF24L01 ทำงานที่แรงดันไฟฟ้า 1.9V - 3.6V เท่านั้น (เป็นอุปกรณ์ 3.3V) ห้ามต่อขา VCC เข้ากับไฟ 5V ของ Arduino โดยตรง เพราะจะทำให้โมดูลเสียหายถาวรได้ ควรต่อกับขา 3.3V ของ Arduino ขา SPI (MOSI, MISO, SCK, CSN, CE) ก็เป็น Logic 3.3V เช่นกัน หากใช้กับบอร์ด 5V เช่น Arduino Uno ควรใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) หรือใช้อะแดปเตอร์สำหรับ NRF24L01 ที่มีวงจรแปลงแรงดันในตัว เพื่อความปลอดภัยและเสถียรภาพในการทำงาน การประยุกต์ใช้งาน สร้างระบบควบคุมหุ่นยนต์หรือรถบังคับไร้สาย สร้างเครือข่ายเซนเซอร์ไร้สาย (Wireless Sensor Network) สำหรับ Smart Farm หรือ Smart Home ส่งข้อมูลระหว่างบอร์ด Arduino สองตัวหรือมากกว่า ทำรีโมทคอนโทรลสำหรับโปรเจกต์ต่างๆ ระบบแจ้งเตือนหรือติดตามแบบไร้สาย

อ่าน มากกว่า น้อย

HC-SR04P คืออะไร? วิธีวัดระยะทางด้วย Ultrasonic Sensor และ Arduino HC-SR04P คือ เซนเซอร์อัลตร้าโซนิค (Ultrasonic Sensor) สำหรับวัดระยะห่างระหว่างตัวเซนเซอร์กับวัตถุ โดยอาศัยหลักการส่งคลื่นเสียงความถี่สูง (40 kHz) ออกไป และจับเวลาที่คลื่นเสียงนั้นเดินทางไปกระทบวัตถุแล้วสะท้อนกลับมา จากนั้นจึงนำค่าเวลามาคำนวณเป็นระยะทาง เซนเซอร์รุ่นนี้เป็นที่นิยมอย่างมากในโปรเจกต์หุ่นยนต์หลบหลีกสิ่งกีดขวาง, ระบบตรวจจับวัตถุ, การวัดระดับน้ำในถัง และอื่นๆ อีกมากมาย HC-SR04P vs HC-SR04 (รุ่นเก่า): จุดเด่นสำคัญของรุ่น P คือการรองรับแรงดันไฟฟ้าได้ทั้ง 3.3V และ 5V ทำให้สามารถใช้งานได้กับบอร์ดไมโครคอนโทรลเลอร์ที่หลากหลายมากขึ้น เช่น ESP32, Raspberry Pi โดยไม่ต้องใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) เพิ่มเติม สเปคของ HC-SR04P แรงดันไฟฟ้าที่รองรับ 3.0V – 5.5V DC กระแสขณะทำงาน ประมาณ 8 mA ช่วงวัดระยะ 2 ซม. – 400 ซม. (4 เมตร) ความแม่นยำ ประมาณ ±3 มม. มุมการวัด ประมาณ 15° อินเทอร์เฟซ ดิจิทัล (ใช้ขา Trig สำหรับส่ง และ Echo สำหรับรับ) ขาเชื่อมต่อ 4 ขา (VCC, Trig, Echo, GND) การใช้งานกับ Arduino ✅ การต่อสาย ขาบน HC-SR04P ต่อกับขาบน Arduino UNO VCC 5V (หรือ 3.3V) GND GND Trig (Trigger) ขา Digital ใดก็ได้ (เช่น D9) Echo ขา Digital ใดก็ได้ (เช่น D10) ✅ ตัวอย่างโค้ด Arduino โค้ดนี้จะสั่งให้เซนเซอร์วัดระยะทางทุกๆ ครึ่งวินาที แล้วแสดงผลเป็นหน่วยเซนติเมตรทาง Serial Monitor // กำหนดขา Trig และ Echo const int trigPin = 9; const int echoPin = 10; void setup() { Serial.begin(9600); // เริ่มการสื่อสารแบบ Serial pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT); } void loop() { long duration; float distance; // สร้างพัลส์สั้นๆ ที่ขา Trig เพื่อสั่งให้เซนเซอร์ส่งคลื่นเสียง digitalWrite(trigPin, LOW); delayMicroseconds(2); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); // อ่านค่าเวลาที่คลื่นเสียงใช้เดินทางไป-กลับ (หน่วยเป็น microsecond) duration = pulseIn(echoPin, HIGH); // คำนวณเป็นระยะทาง (หน่วยเป็นเซนติเมตร) // สูตร: ระยะทาง = (ความเร็วเสียง * เวลา) / 2 // ความเร็วเสียง = 340 m/s หรือ 0.034 cm/μs distance = duration * 0.034 / 2; // แสดงผล Serial.print("Distance: "); Serial.print(distance); Serial.println(" cm"); delay(500); // หน่วงเวลา 0.5 วินาที ก่อนวัดครั้งต่อไป } 💡 ไอเดียการประยุกต์ใช้งาน โปรเจกต์ การใช้งาน HC-SR04P หุ่นยนต์หลบหลีกสิ่งกีดขวาง ติดตั้งไว้ด้านหน้าหุ่นยนต์เพื่อวัดระยะจากกำแพงหรือสิ่งของ แล้วสั่งให้เลี้ยวหลบ เซนเซอร์วัดระดับน้ำ ติดตั้งไว้เหนือผิวน้ำในถัง เพื่อวัดระยะห่างและคำนวณระดับน้ำที่เหลืออยู่ ระบบช่วยจอดรถ ติดตั้งไว้ท้ายรถเพื่อวัดระยะจากวัตถุด้านหลัง พร้อมส่งเสียงเตือนเมื่อเข้าใกล้เกินไป ระบบเปิดประตู/ก๊อกน้ำอัตโนมัติ ใช้ตรวจจับมือหรือบุคคลที่เข้ามาในระยะเพื่อสั่งงานอุปกรณ์ ไม้บรรทัดดิจิทัล สร้างเครื่องมือวัดระยะทางแบบพกพา แสดงผลบนจอ OLED หรือ LCD ข้อดีและข้อควรระวัง ✅ ข้อดีของ HC-SR04P รองรับทั้ง 3.3V และ 5V ทำให้ใช้งานได้กับบอร์ดหลากหลายรุ่นโดยตรง ใช้งานง่าย มีโค้ดและตัวอย่างมากมายให้ศึกษา ราคาประหยัด เป็นเซนเซอร์วัดระยะทางที่คุ้มค่าที่สุดตัวหนึ่ง วัดได้ไกลและแม่นยำ เพียงพอสำหรับโปรเจกต์ส่วนใหญ่ (สูงสุด 4 เมตร) ⚠️ ข้อควรระวัง ไม่กันน้ำ ตัวเซนเซอร์ไม่ควรโดนน้ำหรือความชื้นโดยตรง พื้นผิวของวัตถุมีผลต่อการวัด วัตถุที่นุ่มหรือดูดซับเสียง (เช่น ผ้า, ฟองน้ำ) อาจทำให้วัดค่าได้ไม่แม่นยำ การรบกวนของคลื่น หากใช้งานหลายตัวพร้อมกันในบริเวณใกล้เคียง อาจเกิดการรบกวนของคลื่นเสียงได้

อ่าน มากกว่า น้อย

Micro SD Card Module คืออะไร? วิธีบันทึกข้อมูลด้วย Arduino Micro SD Card Module คือโมดูลอิเล็กทรอนิกส์ที่ทำหน้าที่เป็นตัวกลางให้ไมโครคอนโทรลเลอร์ เช่น บอร์ด Arduino สามารถอ่านและเขียนข้อมูลลงบนการ์ด Micro SD ได้โดยตรง ทำให้โปรเจกต์ของเราสามารถจัดเก็บข้อมูลจำนวนมากได้ เช่น ค่าที่อ่านจากเซนเซอร์ต่างๆ, การบันทึกเหตุการณ์ (Event Log), หรือแม้กระทั่งไฟล์รูปภาพและเสียง โมดูลนี้มักจะมีวงจรแปลงระดับแรงดันไฟฟ้า (Logic Level Shifter) ในตัว ทำให้สามารถทำงานกับบอร์ดที่ใช้ไฟ 5V ได้อย่างปลอดภัย และสื่อสารผ่านโปรโตคอลมาตรฐานที่เรียกว่า SPI (Serial Peripheral Interface) สเปคของ Micro SD Card Module แรงดันไฟเลี้ยง 3.3V – 5V (ใช้กับ Arduino ได้โดยตรง) อินเตอร์เฟส SPI (MISO, MOSI, SCK, CS) ความจุที่รองรับ การ์ด Micro SD สูงสุด 32GB (ฟอร์แมตแบบ FAT16 หรือ FAT32) ระดับแรงดันลอจิก มีวงจรแปลงระดับแรงดัน 5V → 3.3V ในตัว ขาเชื่อมต่อ VCC, GND, MISO, MOSI, SCK, CS ประเภทการ์ด รองรับการ์ด Micro SD และ Micro SDHC ขนาดมาตรฐาน การใช้งานกับ Arduino ✅ 1. การต่อสายกับ Arduino Uno ขาบน SD Module ขาบน Arduino Uno หน้าที่ VCC 5V ไฟเลี้ยงโมดูล GND GND กราวด์ MISO Pin 12 Master In Slave Out MOSI Pin 11 Master Out Slave In SCK Pin 13 Serial Clock CS Pin 10 Chip Select (สามารถเปลี่ยนเป็นขาอื่นได้) **สำหรับบอร์ดอื่น เช่น ESP32 หรือ Mega2560, ขา SPI อาจอยู่ตำแหน่งอื่น กรุณาตรวจสอบ Pinout ของบอร์ดที่ใช้งาน ✅ 2. ตัวอย่างโค้ด Arduino (บันทึกข้อความลงการ์ด) โค้ดนี้ใช้ไลบรารี SD.h ที่มาพร้อมกับ Arduino IDE เพื่อเขียนข้อความลงในไฟล์ชื่อ "data.txt" #include <SPI.h> #include <SD.h> // กำหนดขา Chip Select (CS) // หากต่อขา CS ไว้ที่ขาอื่น ให้เปลี่ยนเลขตรงนี้ const int chipSelect = 10; void setup() { // เริ่มการสื่อสารแบบ Serial เพื่อดูสถานะ Serial.begin(9600); Serial.print("Initializing SD card..."); // เริ่มต้นการทำงานของ SD Card if (!SD.begin(chipSelect)) { Serial.println("initialization failed!"); while (1); // วนลูปไม่รู้จบหากหาการ์ดไม่เจอ } Serial.println("initialization done."); // เปิดไฟล์ชื่อ data.txt เพื่อเขียนข้อมูล // FILE_WRITE คือโหมดการเขียน (จะสร้างไฟล์ใหม่หากยังไม่มี) File dataFile = SD.open("data.txt", FILE_WRITE); // ตรวจสอบว่าเปิดไฟล์ได้หรือไม่ if (dataFile) { // เขียนข้อความลงในไฟล์ dataFile.println("Hello, this is a test from Arduino!"); // ปิดไฟล์หลังเขียนเสร็จ dataFile.close(); Serial.println("Data saved successfully."); } else { // หากเปิดไฟล์ไม่ได้ Serial.println("Error opening data.txt"); } } void loop() { // ส่วนนี้จะทำงานวนไปเรื่อยๆ // สามารถนำไปประยุกต์ใช้เพื่อบันทึกค่าจากเซนเซอร์ทุกๆ 5 วินาที เป็นต้น } 📌 การประยุกต์ใช้งาน Data Logger: โปรเจกต์ที่ได้รับความนิยมสูงสุด คือการเก็บข้อมูลจากเซนเซอร์ต่างๆ (เช่น อุณหภูมิ, ความชื้น, GPS) ลงในการ์ดพร้อมประทับเวลา บันทึกเหตุการณ์ (Event Logging): ใช้บันทึกการทำงานของระบบ เช่น เวลาที่ประตูเปิด-ปิด, เวลาที่มีการเคลื่อนไหว, หรือ Error ที่เกิดขึ้น เก็บไฟล์ขนาดใหญ่: ใช้เก็บไฟล์ภาพจากกล้อง (เช่น ESP32-CAM), ไฟล์เสียง (WAV, MP3) สำหรับโปรเจกต์เครื่องเล่นเพลง, หรือไฟล์ตั้งค่าต่างๆ เก็บข้อมูลในรูปแบบมาตรฐาน: บันทึกข้อมูลเป็นไฟล์ CSV หรือ JSON เพื่อนำไปวิเคราะห์ต่อในคอมพิวเตอร์ได้ง่าย ⭐ ข้อดีของโมดูล ง่ายต่อการใช้งานกับ Arduino: มีไลบรารีมาตรฐาน (SD.h) รองรับ ทำให้เขียนโค้ดได้ไม่ซับซ้อน ใช้พลังงานต่ำ: เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่ บันทึกข้อมูลได้มหาศาล: เมื่อเทียบกับหน่วยความจำภายในของ Arduino (EEPROM) ที่มีจำกัด เข้าถึงข้อมูลง่าย: สามารถถอด Micro SD Card ไปเสียบกับคอมพิวเตอร์เพื่ออ่านหรือจัดการไฟล์ได้โดยตรง
