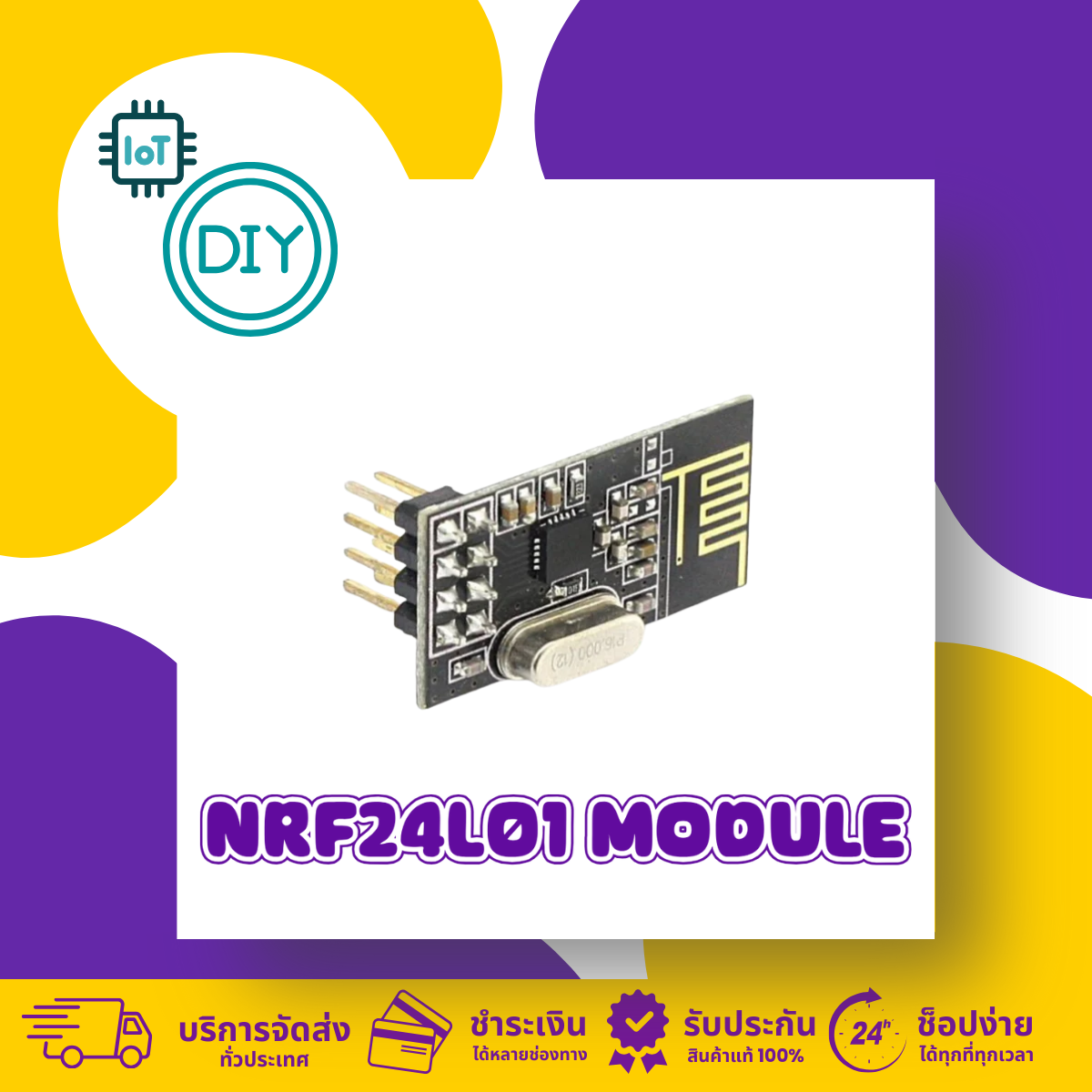

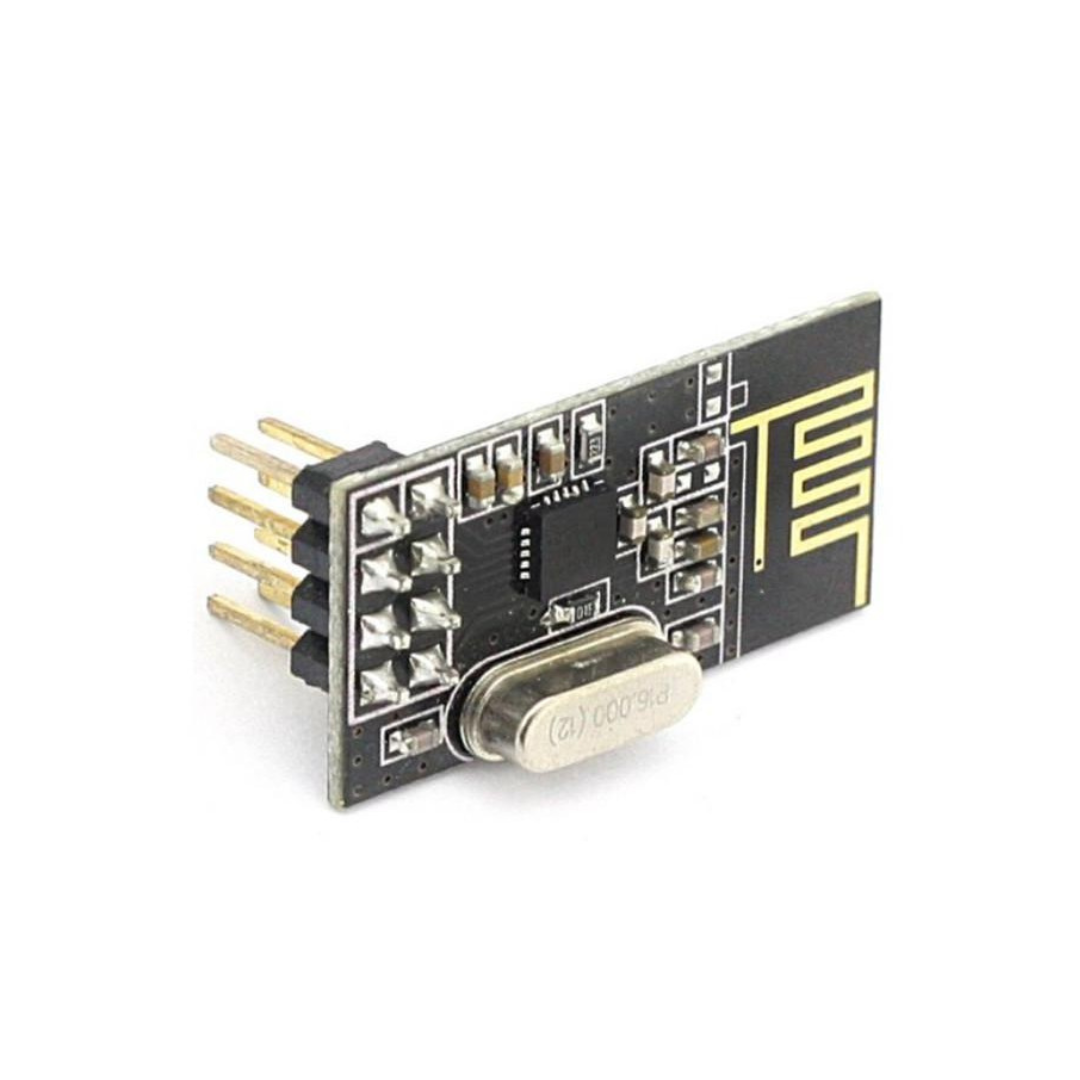

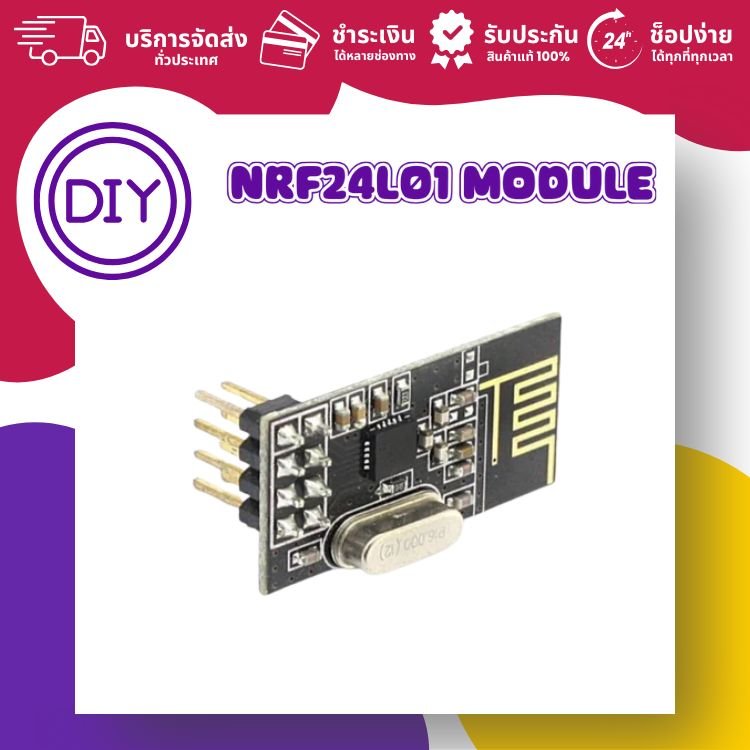

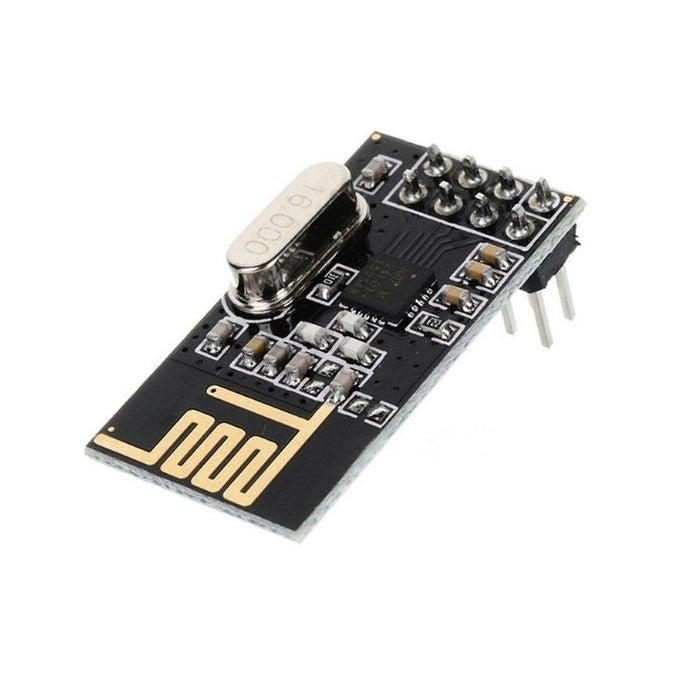

NRF24L01 Module

คำอธิบาย

NRF24L01: โมดูลสื่อสารไร้สาย 2.4GHz

NRF24L01 คือโมดูลรับ-ส่งสัญญาณไร้สาย (Transceiver) แบบ Single-chip ที่ทำงานบนย่านความถี่ 2.4-2.5GHz ซึ่งเป็นย่าน ISM ที่สามารถใช้งานได้ทั่วโลกโดยไม่ต้องขอใบอนุญาต เป็นโมดูลที่ได้รับความนิยมอย่างสูงในโปรเจกต์ Arduino และ Embedded Systems ต่างๆ เนื่องจากมีราคาถูก, ประหยัดพลังงาน, และใช้งานง่าย

คุณสมบัติเด่น (Key Features)

  • ความเร็วสูง: สามารถตั้งค่าความเร็วในการรับ-ส่งข้อมูลได้สูงสุดถึง 2Mbps ทำให้ใช้เวลาส่งข้อมูลในอากาศสั้นมาก ลดโอกาสการชนกันของสัญญาณ
  • ประหยัดพลังงานมาก (Low Power): ใช้กระแสไฟต่ำมาก เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่
  • รองรับการสื่อสารหลายจุด: มีช่องสัญญาณให้เลือกใช้ถึง 125 ช่อง และรองรับการรับข้อมูลได้พร้อมกัน 6 ช่องสัญญาณ ทำให้สร้างเครือข่ายเซนเซอร์ไร้สายได้
  • ขนาดกะทัดรัด: มีขนาดเล็กเพียง 15x29 มม. พร้อมเสาอากาศในตัว (On-board Antenna)
  • จัดการโปรโตคอลในตัว: มีฟังก์ชันจัดการการสื่อสารระดับสูงในตัว เช่น การส่งแพ็คเก็ตข้อมูลซ้ำอัตโนมัติเมื่อเกิดข้อผิดพลาด (Auto re-transmit) และการส่งสัญญาณตอบรับ (Auto-acknowledge) ช่วยลดภาระของไมโครคอนโทรลเลอร์
  • เชื่อมต่อง่ายผ่าน SPI: สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านอินเทอร์เฟซ SPI ได้โดยตรง

ข้อมูลจำเพาะ (Specifications)

ย่านความถี่ 2.4 - 2.5 GHz (ISM Band)
แรงดันไฟฟ้าใช้งาน 1.9V – 3.6V
อัตราการส่งข้อมูล 250kbps, 1Mbps, 2Mbps (ตั้งค่าผ่านซอฟต์แวร์)
ระยะทำการ สูงสุดประมาณ 100 เมตรในที่โล่ง
อินเทอร์เฟซ SPI (Serial Peripheral Interface)
ขนาด ประมาณ 15 x 29 มม. (รวมเสาอากาศ)

ข้อควรระวังที่สำคัญในการใช้งาน

โมดูล NRF24L01 ทำงานที่แรงดันไฟฟ้า 1.9V - 3.6V เท่านั้น (เป็นอุปกรณ์ 3.3V)

  • ห้ามต่อขา VCC เข้ากับไฟ 5V ของ Arduino โดยตรง เพราะจะทำให้โมดูลเสียหายถาวรได้ ควรต่อกับขา 3.3V ของ Arduino
  • ขา SPI (MOSI, MISO, SCK, CSN, CE) ก็เป็น Logic 3.3V เช่นกัน หากใช้กับบอร์ด 5V เช่น Arduino Uno ควรใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) หรือใช้อะแดปเตอร์สำหรับ NRF24L01 ที่มีวงจรแปลงแรงดันในตัว เพื่อความปลอดภัยและเสถียรภาพในการทำงาน

การประยุกต์ใช้งาน

  • สร้างระบบควบคุมหุ่นยนต์หรือรถบังคับไร้สาย
  • สร้างเครือข่ายเซนเซอร์ไร้สาย (Wireless Sensor Network) สำหรับ Smart Farm หรือ Smart Home
  • ส่งข้อมูลระหว่างบอร์ด Arduino สองตัวหรือมากกว่า
  • ทำรีโมทคอนโทรลสำหรับโปรเจกต์ต่างๆ
  • ระบบแจ้งเตือนหรือติดตามแบบไร้สาย

NRF24L01 Module

รูปแบบสินค้า

รหัสสินค้า: NF51859

39.00 ฿ ไม่รวมภาษีมูลค่าเพิ่ม

      คำอธิบาย

      NRF24L01: โมดูลสื่อสารไร้สาย 2.4GHz

      NRF24L01 คือโมดูลรับ-ส่งสัญญาณไร้สาย (Transceiver) แบบ Single-chip ที่ทำงานบนย่านความถี่ 2.4-2.5GHz ซึ่งเป็นย่าน ISM ที่สามารถใช้งานได้ทั่วโลกโดยไม่ต้องขอใบอนุญาต เป็นโมดูลที่ได้รับความนิยมอย่างสูงในโปรเจกต์ Arduino และ Embedded Systems ต่างๆ เนื่องจากมีราคาถูก, ประหยัดพลังงาน, และใช้งานง่าย

      คุณสมบัติเด่น (Key Features)

      • ความเร็วสูง: สามารถตั้งค่าความเร็วในการรับ-ส่งข้อมูลได้สูงสุดถึง 2Mbps ทำให้ใช้เวลาส่งข้อมูลในอากาศสั้นมาก ลดโอกาสการชนกันของสัญญาณ
      • ประหยัดพลังงานมาก (Low Power): ใช้กระแสไฟต่ำมาก เหมาะสำหรับโปรเจกต์ที่ใช้พลังงานจากแบตเตอรี่
      • รองรับการสื่อสารหลายจุด: มีช่องสัญญาณให้เลือกใช้ถึง 125 ช่อง และรองรับการรับข้อมูลได้พร้อมกัน 6 ช่องสัญญาณ ทำให้สร้างเครือข่ายเซนเซอร์ไร้สายได้
      • ขนาดกะทัดรัด: มีขนาดเล็กเพียง 15x29 มม. พร้อมเสาอากาศในตัว (On-board Antenna)
      • จัดการโปรโตคอลในตัว: มีฟังก์ชันจัดการการสื่อสารระดับสูงในตัว เช่น การส่งแพ็คเก็ตข้อมูลซ้ำอัตโนมัติเมื่อเกิดข้อผิดพลาด (Auto re-transmit) และการส่งสัญญาณตอบรับ (Auto-acknowledge) ช่วยลดภาระของไมโครคอนโทรลเลอร์
      • เชื่อมต่อง่ายผ่าน SPI: สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านอินเทอร์เฟซ SPI ได้โดยตรง

      ข้อมูลจำเพาะ (Specifications)

      ย่านความถี่ 2.4 - 2.5 GHz (ISM Band)
      แรงดันไฟฟ้าใช้งาน 1.9V – 3.6V
      อัตราการส่งข้อมูล 250kbps, 1Mbps, 2Mbps (ตั้งค่าผ่านซอฟต์แวร์)
      ระยะทำการ สูงสุดประมาณ 100 เมตรในที่โล่ง
      อินเทอร์เฟซ SPI (Serial Peripheral Interface)
      ขนาด ประมาณ 15 x 29 มม. (รวมเสาอากาศ)

      ข้อควรระวังที่สำคัญในการใช้งาน

      โมดูล NRF24L01 ทำงานที่แรงดันไฟฟ้า 1.9V - 3.6V เท่านั้น (เป็นอุปกรณ์ 3.3V)

      • ห้ามต่อขา VCC เข้ากับไฟ 5V ของ Arduino โดยตรง เพราะจะทำให้โมดูลเสียหายถาวรได้ ควรต่อกับขา 3.3V ของ Arduino
      • ขา SPI (MOSI, MISO, SCK, CSN, CE) ก็เป็น Logic 3.3V เช่นกัน หากใช้กับบอร์ด 5V เช่น Arduino Uno ควรใช้วงจรแปลงระดับแรงดัน (Logic Level Shifter) หรือใช้อะแดปเตอร์สำหรับ NRF24L01 ที่มีวงจรแปลงแรงดันในตัว เพื่อความปลอดภัยและเสถียรภาพในการทำงาน

      การประยุกต์ใช้งาน

      • สร้างระบบควบคุมหุ่นยนต์หรือรถบังคับไร้สาย
      • สร้างเครือข่ายเซนเซอร์ไร้สาย (Wireless Sensor Network) สำหรับ Smart Farm หรือ Smart Home
      • ส่งข้อมูลระหว่างบอร์ด Arduino สองตัวหรือมากกว่า
      • ทำรีโมทคอนโทรลสำหรับโปรเจกต์ต่างๆ
      • ระบบแจ้งเตือนหรือติดตามแบบไร้สาย
