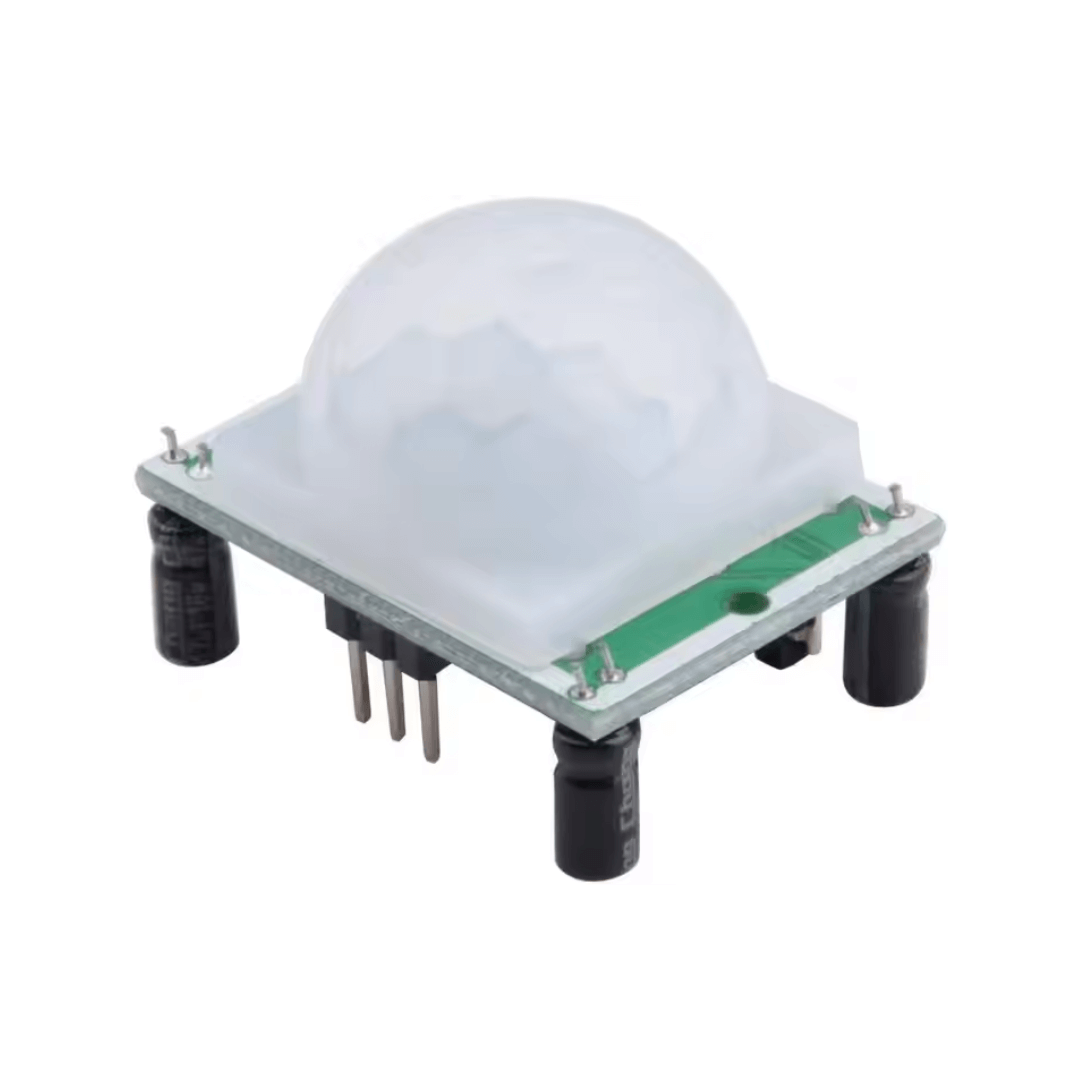

PIR Sensor HC-SR501 คืออะไร? วิธีใช้งานกับ Arduino

HC-SR501 คือเซนเซอร์ตรวจจับการเคลื่อนไหว (Motion Sensor) ที่นิยมใช้กันอย่างแพร่หลาย ทำงานโดยใช้หลักการของ PIR (Passive Infrared) ซึ่งหมายถึงเป็นเซนเซอร์ที่คอย "รับ" หรือ "ดักจับ" รังสีอินฟราเรดที่แผ่ออกมาจากวัตถุที่มีความร้อน เช่น ร่างกายของมนุษย์หรือสัตว์ โดยตัวมันเองไม่ได้ปล่อยรังสีใดๆ ออกไป

เมื่อมีคนหรือสัตว์เคลื่อนที่ผ่านหน้าเซนเซอร์ จะทำให้ปริมาณรังสีอินฟราเรดที่ตกกระทบมีการเปลี่ยนแปลงอย่างรวดเร็ว วงจรภายในจะตรวจจับการเปลี่ยนแปลงนี้และส่งสัญญาณลอจิก "HIGH" ออกมา เพื่อแจ้งให้ไมโครคอนโทรลเลอร์ทราบว่า "มีการเคลื่อนไหวเกิดขึ้น"

สเปคของ HC-SR501

แรงดันใช้งาน	4.5V – 20V DC (ใช้กับ 5V ของ Arduino ได้เลย)
แรงดันลอจิกเอาต์พุต	3.3V (แต่เพียงพอสำหรับขา Digital ของ Arduino อ่านค่า HIGH ได้)
กระแสที่ใช้	~50 μA (ประหยัดพลังงานมาก เหมาะกับงานแบตเตอรี่)
ระยะตรวจจับ	ปรับได้ประมาณ 3 ถึง 7 เมตร (ปรับด้วย Potentiometer สีส้ม)
มุมตรวจจับ	ประมาณ 120 องศา (รูปกรวย)
เวลาหน่วง (Delay Time)	ปรับได้ประมาณ 0.3 วินาที ถึง 5 นาที (ปรับด้วย Potentiometer สีส้ม)
โหมดการทำงาน	ปรับได้ 2 โหมด ด้วย Jumper บนบอร์ด

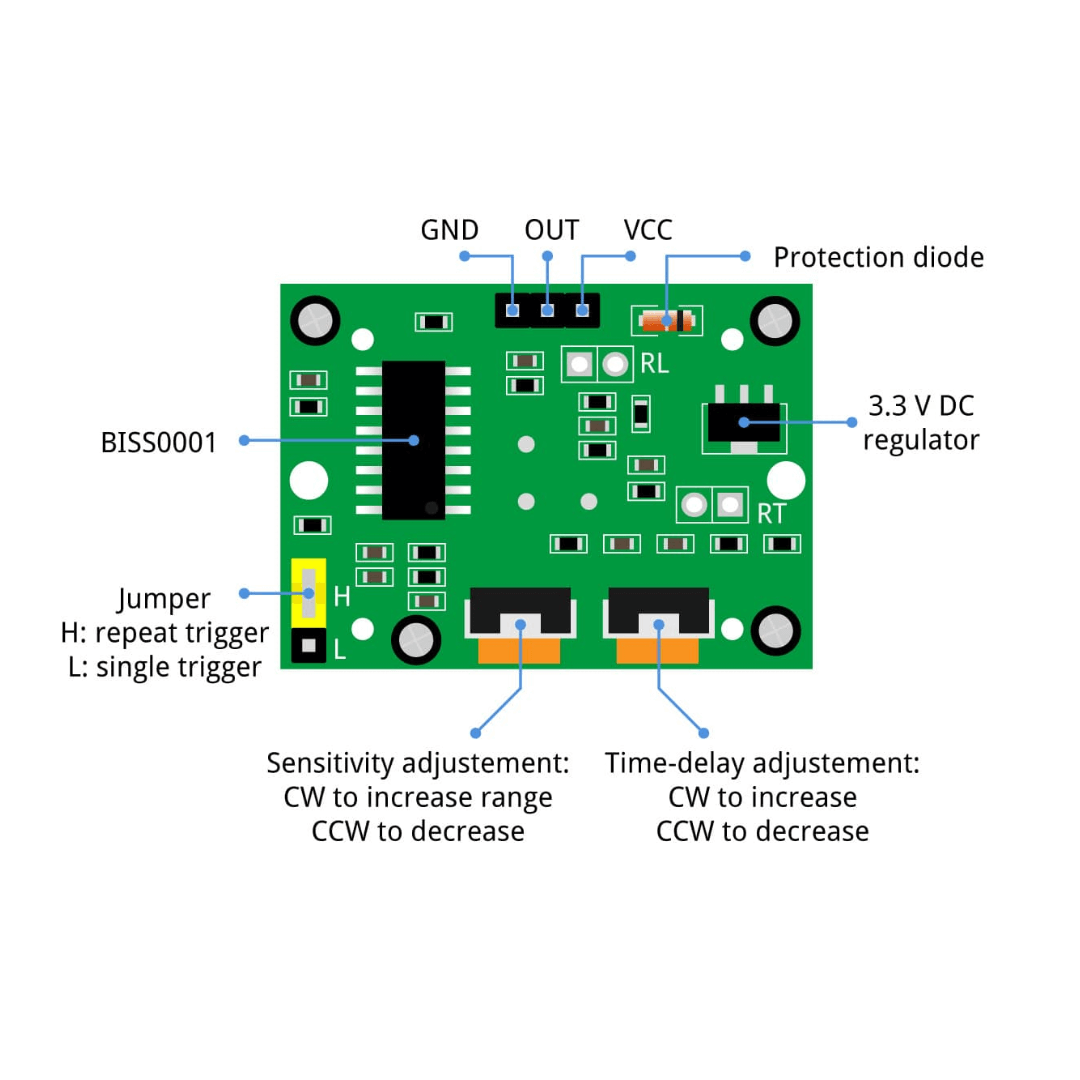

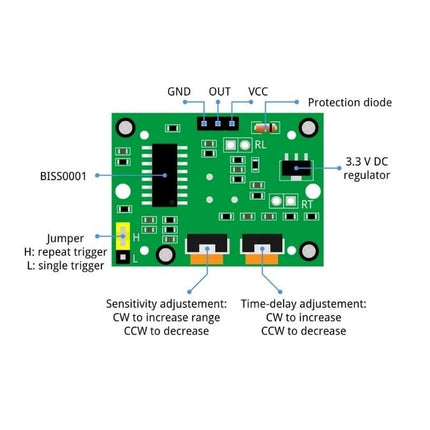

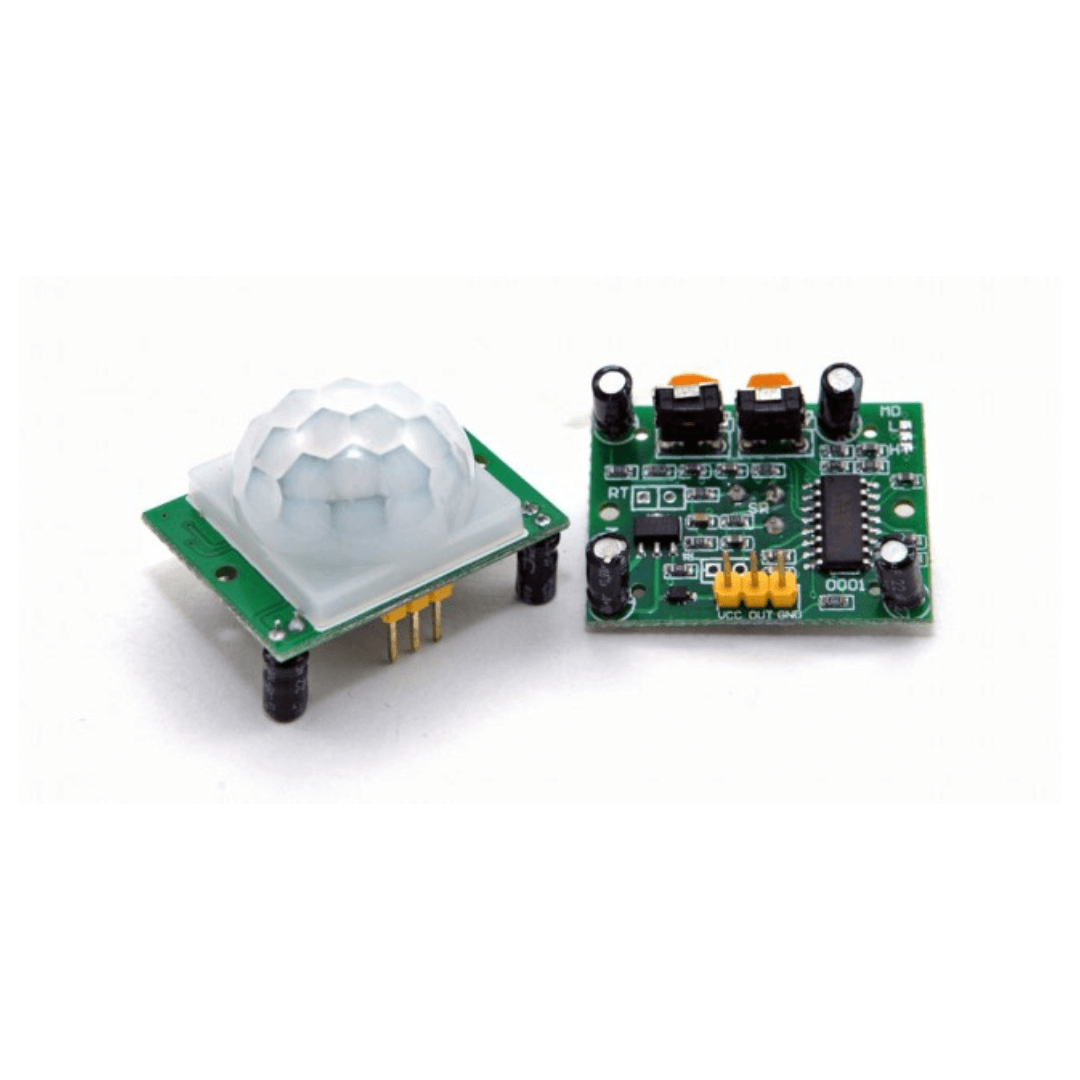

การปรับโหมดการทำงาน (สำคัญมาก)

บนบอร์ดจะมี Jumper ให้เลือกโหมดได้ 2 แบบ:

Repeatable (H): หาก Jumper อยู่ตำแหน่ง H (ค่าเริ่มต้น) เซนเซอร์จะส่งสัญญาณ HIGH "ตลอดเวลา" ที่ยังคงตรวจจับการเคลื่อนไหวได้ และจะเริ่มนับเวลาหน่วงใหม่ทุกครั้งที่เจอการเคลื่อนไหวซ้ำ (เหมาะกับไฟอัตโนมัติ)
Non-Repeatable (L): หาก Jumper อยู่ตำแหน่ง L เซนเซอร์จะส่งสัญญาณ HIGH เพียง "ครั้งเดียว" ตามเวลาหน่วงที่ตั้งไว้ แม้จะยังมีการเคลื่อนไหวอยู่ก็ตาม จากนั้นจะส่ง LOW และรอสักครู่ก่อนจะเริ่มตรวจจับใหม่ (เหมาะกับระบบเตือนภัย)

การใช้งานกับ Arduino

✅ การต่อสายกับ Arduino

ขาบน HC-SR501	ต่อกับขาบน Arduino
VCC	5V
GND	GND
OUT	ขา Digital ใดก็ได้ (เช่น D2)

✅ ตัวอย่างโค้ด Arduino (ตรวจจับการเคลื่อนไหว)

โค้ดนี้จะอ่านค่าจาก PIR Sensor และเมื่อตรวจพบการเคลื่อนไหว จะสั่งให้ LED บนบอร์ด (ขา 13) ติดสว่าง


// กำหนดขาที่เชื่อมต่อ
const int pirPin = 2;   // ขาที่รับสัญญาณจาก OUT ของ PIR Sensor
const int ledPin = 13;  // ขา LED Build-in บนบอร์ด Arduino

void setup() {
  pinMode(pirPin, INPUT);     // กำหนดให้ขา pirPin เป็น Input
  pinMode(ledPin, OUTPUT);    // กำหนดให้ขา ledPin เป็น Output
  Serial.begin(9600);         // เริ่มการสื่อสารแบบ Serial
  Serial.println("PIR Motion Sensor Test");
}

void loop() {
  // อ่านค่าสถานะจาก PIR Sensor
  int motionState = digitalRead(pirPin);

  // ตรวจสอบสถานะ
  if (motionState == HIGH) {
    digitalWrite(ledPin, HIGH); // เปิด LED
    Serial.println("ตรวจพบการเคลื่อนไหว!");
  } else {
    digitalWrite(ledPin, LOW);  // ปิด LED
    Serial.println("สถานะปกติ...");
  }

  // หน่วงเวลาเพื่อลดการแสดงผลที่เร็วเกินไป
  delay(500);
}

💡 การประยุกต์ใช้งาน

โปรเจกต์	รายละเอียดการใช้งาน
ระบบเตือนภัยบุกรุก	ส่งเสียงเตือนหรือแจ้งเตือนผ่าน Line เมื่อมีคนเดินผ่านในบริเวณที่กำหนด
ไฟทางเดิน/ห้องน้ำอัตโนมัติ	เปิดไฟเมื่อมีคนเดินเข้ามาในพื้นที่ และปิดไฟเมื่อไม่พบการเคลื่อนไหวแล้ว
ระบบบ้านอัจฉริยะ	ใช้เป็นตัวกระตุ้น (Trigger) เพื่อสั่งงานอุปกรณ์อื่น เช่น เปิดแอร์, เปิดพัดลม เมื่อมีคนอยู่ในห้อง
กล้องวงจรปิดอัจฉริยะ	สั่งให้ ESP32-CAM หรือกล้องอื่นเริ่มบันทึกภาพเมื่อตรวจพบการเคลื่อนไหว
ระบบประหยัดพลังงาน	ใช้ปลุกไมโครคอนโทรลเลอร์ (เช่น ESP32) จากโหมด Deep Sleep เมื่อมีคนเข้ามาใกล้

⭐ ข้อดีของ HC-SR501

ใช้งานง่าย: มีเพียง 3 ขา และให้สัญญาณเป็น Digital ทำให้เขียนโค้ดไม่ซับซ้อน
ประหยัดพลังงานมาก: ใช้กระแสไฟน้อยมากในสถานะสแตนด์บาย เหมาะกับงานที่ใช้แบตเตอรี่
ปรับแต่งได้: สามารถปรับระยะการตรวจจับและเวลาหน่วงได้ตามความต้องการของโปรเจกต์
เข้ากันได้ดี: ทำงานได้กับ Arduino, ESP8266, ESP32, และ Raspberry Pi
