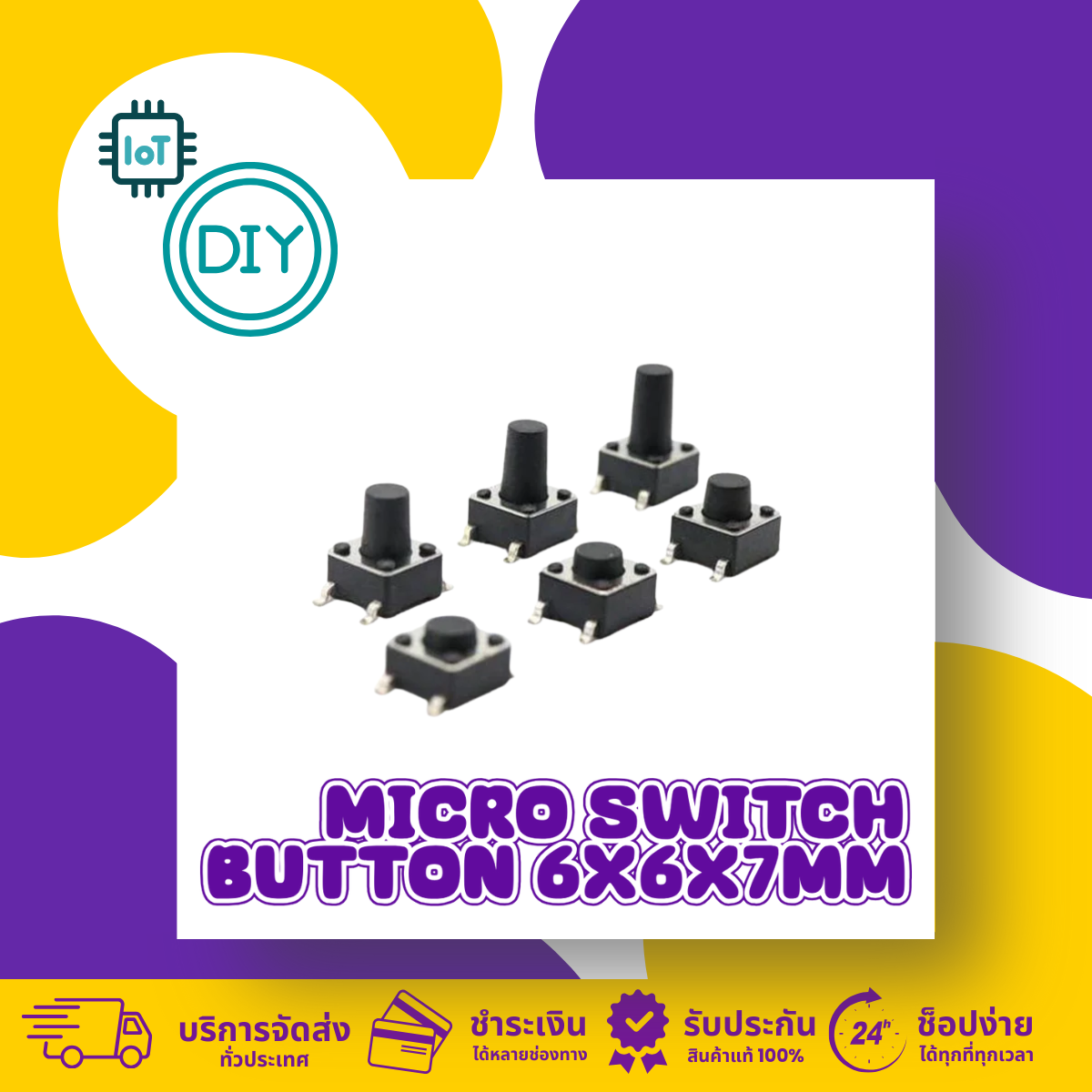

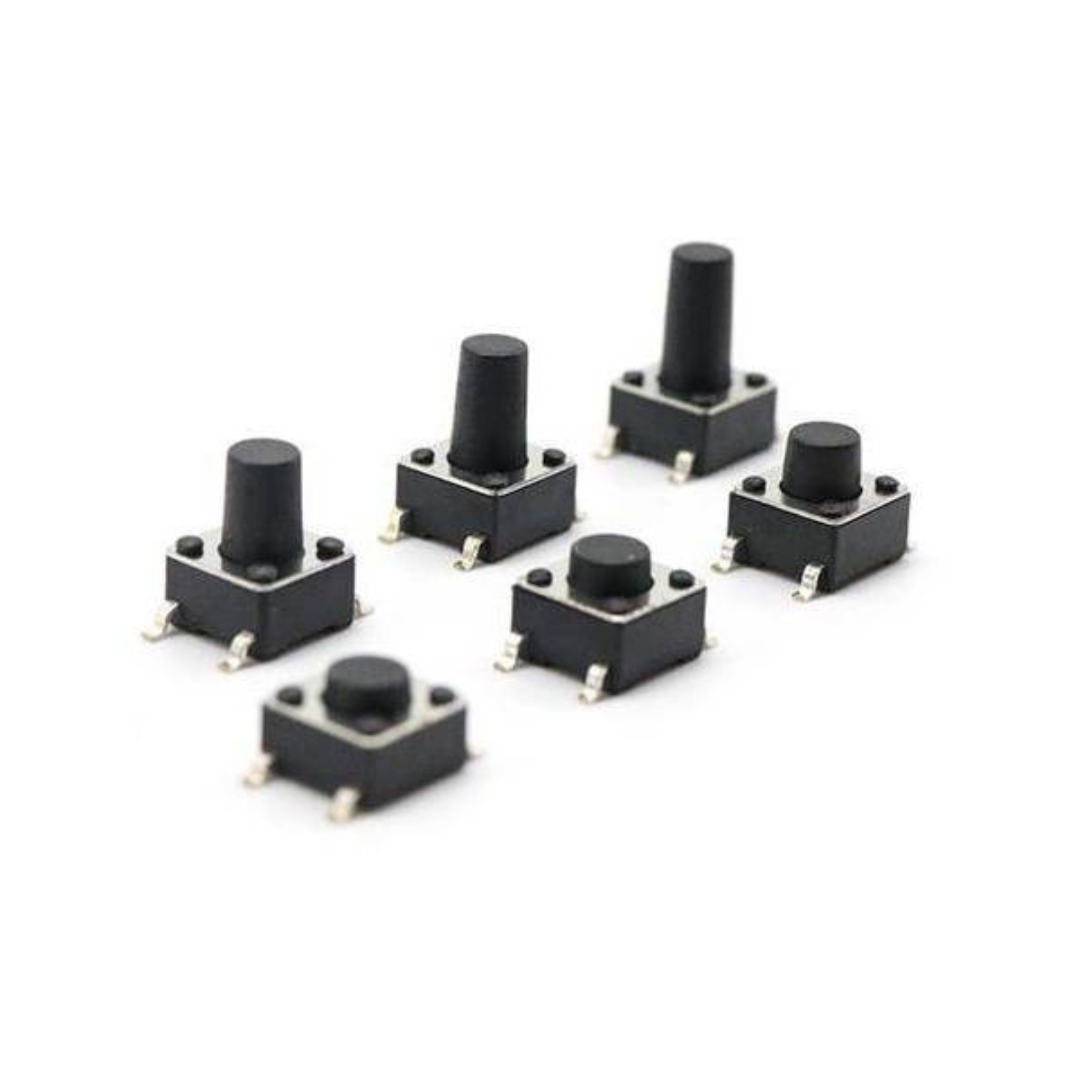

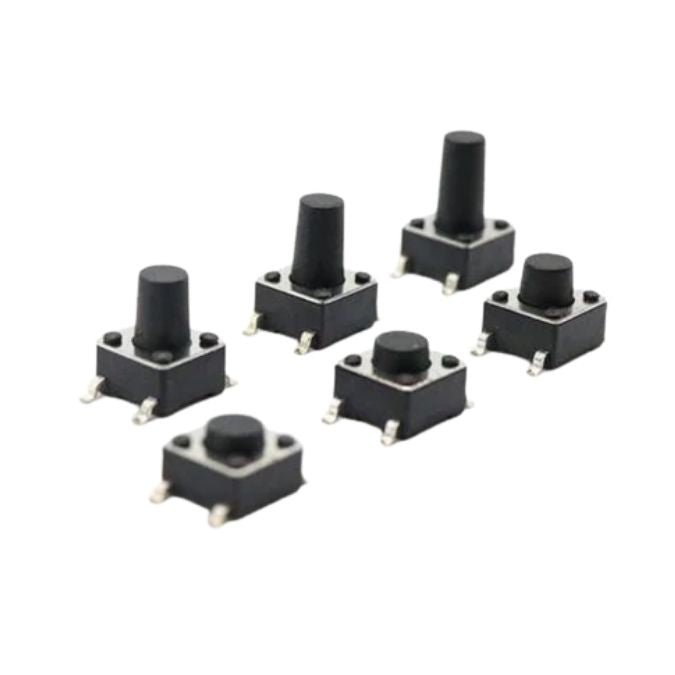

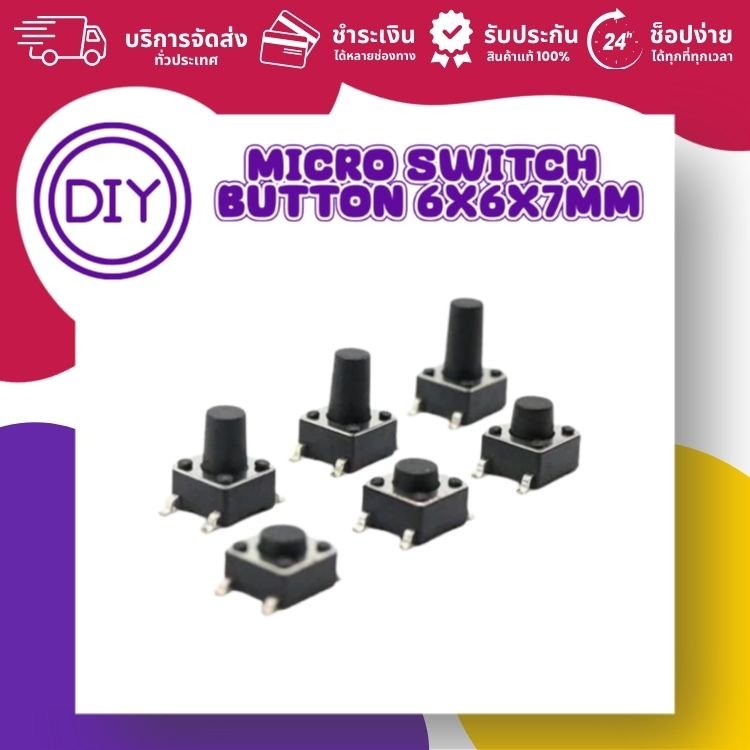

ไมโครสวิตช์ปุ่มกด (Tactile Switch) 6x6x7mm
ไมโครสวิตช์ (Micro Switch) หรือที่รู้จักกันในชื่อ Tactile Switch คือสวิตช์ปุ่มกดขนาดเล็กที่เป็นส่วนประกอบพื้นฐานในงานอิเล็กทรอนิกส์ ทำหน้าที่เป็นอินพุตสำหรับรับคำสั่งจากผู้ใช้ การทำงานเป็นแบบ "กดติด-ปล่อยดับ" (Momentary) คือวงจรจะเชื่อมต่อกันเฉพาะตอนที่ปุ่มถูกกดค้างไว้ และจะตัดการเชื่อมต่อทันทีเมื่อปล่อยมือ
คุณสมบัติเด่น (Key Features)
-
ขนาดมาตรฐาน: ขนาด 6x6 มม. ทำให้เสียบลงบนบอร์ดทดลอง (Breadboard) ได้พอดี
-
ให้ความรู้สึกตอบสนอง: มีเสียง "คลิก" เบาๆ เมื่อกด ทำให้ผู้ใช้รับรู้ได้ว่าปุ่มทำงานแล้ว
-
ใช้งานง่าย: เป็นสวิตช์พื้นฐานที่เหมาะสำหรับผู้เริ่มต้นเรียนรู้วงจรดิจิทัล
-
อเนกประสงค์: สามารถใช้เป็นปุ่ม Reset, ปุ่มเลือกเมนู, หรือปุ่มควบคุมทั่วไปได้
ข้อมูลจำเพาะ (Specifications)
| ประเภท |
ไมโครสวิตช์ / Tactile Switch / Push Button |
| การทำงาน |
กดติด-ปล่อยดับ (Momentary NO - Normally Open) |
| ขนาดฐาน |
6 x 6 มม. |
| ความสูงรวม |
7 มม. (รวมก้านกด) |
| จำนวนขา |
4 ขา |
หลักการทำงานของสวิตช์ 4 ขา
ภายในสวิตช์ ขาที่อยู่ตรงข้ามกันในแนวทแยงจะเชื่อมต่อกันอยู่แล้ว เมื่อปุ่มถูกกด วงจรภายในจะเชื่อมต่อขาฝั่งซ้ายและฝั่งขวาเข้าด้วยกัน ทำให้ขาทั้ง 4 ขาเชื่อมถึงกันทั้งหมด เราจึงสามารถต่อวงจรโดยใช้ขาฝั่งหนึ่งเป็น Input และอีกฝั่งเป็น Output ได้
ตัวอย่างการประยุกต์ใช้งาน
- ใช้เป็นปุ่มกดรับคำสั่งในโปรเจกต์ Arduino, ESP32, Raspberry Pi
- เป็นปุ่ม Reset สำหรับไมโครคอนโทรลเลอร์
- ใช้ในวงจร Debounce เพื่อเรียนรู้การเขียนโปรแกรมควบคุมปุ่มกด
- เป็นปุ่มควบคุมในเกม DIY หรือเครื่องดนตรีอิเล็กทรอนิกส์
- ใช้เป็นส่วนประกอบในการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์ต่างๆ
