IObit V2.0: บอร์ดขยาย I/O ที่สมบูรณ์แบบสำหรับ micro:bit

Name: ELECFREAKS IObit V2.0 for micro:bit
Brand: ELECFREAKS
SKU: EF-IOBIT-V2
Availability: InStock

IObit V2.0 คือบอร์ดขยาย (Expansion Board) ราคาประหยัดสำหรับ micro:bit ที่ออกแบบมาเพื่อแก้ปัญหาการเชื่อมต่อขา IO Port ต่างๆ ให้ง่ายและสะดวกสบายยิ่งขึ้น ด้วยขนาดที่เล็กกะทัดรัด บอร์ดนี้จึงเหมาะอย่างยิ่งสำหรับโปรเจกต์ DIY ขนาดเล็กที่ต้องการความคล่องตัว

คุณสมบัติเด่น

รองรับไฟ 5V

ความสามารถที่โดดเด่นที่สุดคือการรองรับไฟเลี้ยง 5V ผ่าน USB และจ่ายไฟ 5V ออกไปยังเซนเซอร์ได้ ทำให้สามารถใช้งานร่วมกับเซนเซอร์ 5V ทั่วไปในท้องตลาดได้ (ซึ่งเป็นข้อจำกัดของบอร์ด micro:bit ที่ทำงานบน 3.3V)

Buzzer และ Audio Jack ในตัว

มี Buzzer บนบอร์ดที่เชื่อมต่อกับขา P0 ทำให้สามารถใช้บล็อกคำสั่ง "Music" ใน MakeCode เพื่อสร้างเสียงได้ทันที พร้อมช่อง Audio Jack 3.5mm สำหรับต่อหูฟังหรือลำโพง

เชื่อมต่อง่ายและหลากหลาย

มีทั้งขาต่อแบบ 3-Pin (VCC, GND, Signal) ที่มีสีแยกชัดเจน, ขา Gold Fingers สำหรับใช้กับปากคีบจระเข้ (Alligator Clips), และรูยึดที่เข้ากันได้กับตัวต่อ LEGO

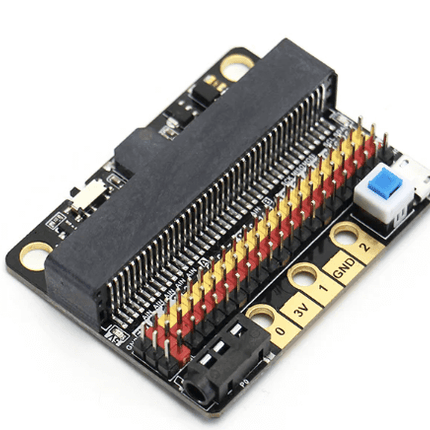

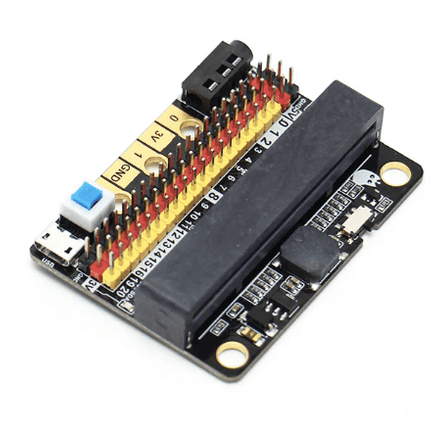

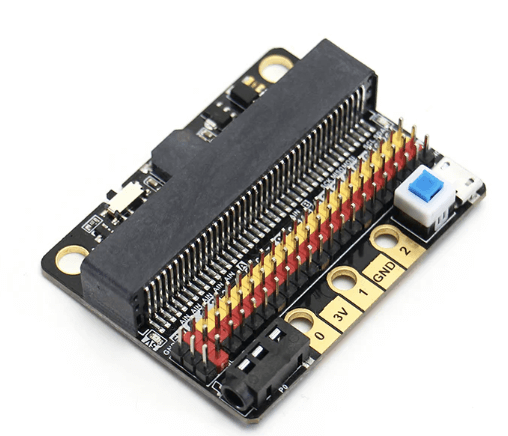

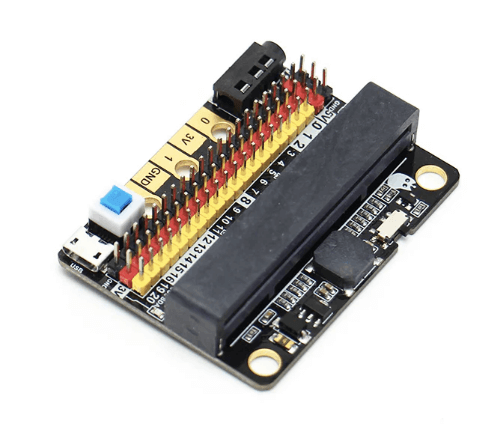

ภาพรวมฮาร์ดแวร์

แหล่งจ่ายไฟ: รับไฟ 5V 1A ผ่านพอร์ต USB พร้อมสวิตช์เปิด-ปิดและไฟแสดงสถานะ
Fuse ป้องกัน: มีฟิวส์แบบ Self-recovery ขนาด 1A ช่วยป้องกันความเสียหายจากกระแสไฟเกิน
Buzzer: เชื่อมต่อกับขา P0 พร้อมสวิตช์สำหรับเปิด-ปิดการใช้งาน

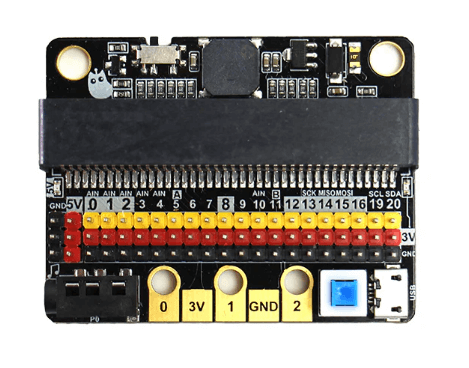

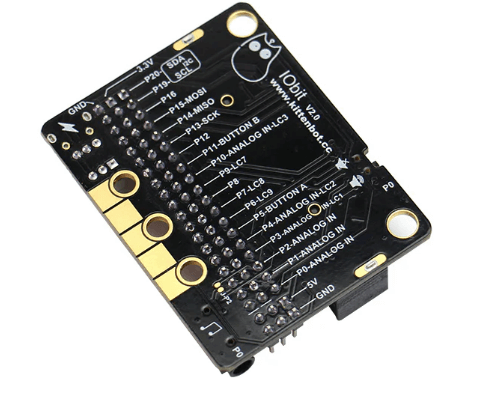

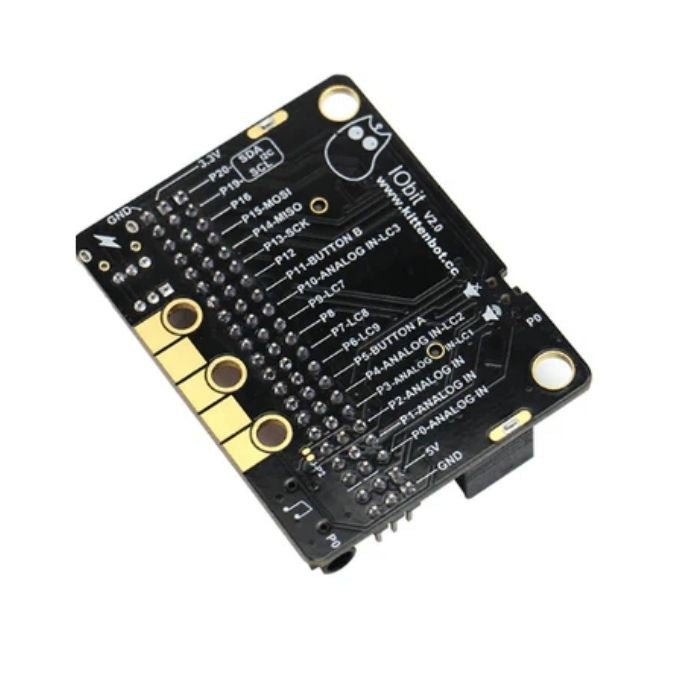

ขา I/O: ดึงขา I/O ทั้งหมดของ micro:bit ออกมาในรูปแบบ 3-Pin ที่มีสี แดง (VCC), ดำ (GND), เหลือง (Signal)
Gold Fingers: ดึงขา P0, P1, P2, 3V, GND ออกมาสำหรับใช้กับปากคีบจระเข้
โครงสร้าง: มีรูยึด 2 รู ระยะห่าง 48 มม. เข้ากันได้กับตัวต่อ LEGO

ข้อควรระวังและคำแนะนำในการใช้งาน (สำคัญมาก)

กระแสไฟจำกัดที่ 1A: พอร์ต USB รองรับกระแสสูงสุด 1A เท่านั้น ห้ามต่ออุปกรณ์ที่กินกระแสสูง เช่น เซอร์โวขนาดใหญ่ (MG995) หรือ DC Motor โดยตรง เพราะจะทำให้บอร์ด micro:bit เสียหายได้
ขา P0 กับ Buzzer: หากต้องการใช้ขา P0 เป็นขา I/O ทั่วไป ต้องเลื่อนสวิตช์เพื่อ "ปิด" การใช้งาน Buzzer ก่อน มิฉะนั้นค่าที่อ่านได้จะผิดเพี้ยน หรือ Buzzer อาจส่งเสียงรบกวน
ขา P19 และ P20: ขาทั้งสองนี้ถูกสงวนไว้สำหรับ I2C เท่านั้น ไม่สามารถใช้เป็นขา Digital/Analog I/O ทั่วไปได้ แม้ใน MakeCode จะมีให้เลือกก็ตาม
การใช้ขาที่แชร์กับ LED Matrix: หากต้องการใช้ขา P3, P4, P6, P7, P9, P10 ควรปิดการใช้งานจอ LED Matrix ในโปรแกรมก่อน เพื่อป้องกันการทำงานที่ผิดพลาด
Digital Read: เมื่อใช้คำสั่ง Digital Read ควรตั้งค่า Pull-up หรือ Pull-down ในโปรแกรมด้วย เพื่อให้สถานะของขามีความเสถียร
การติดตั้ง: ห้ามวางบอร์ดบนพื้นผิวที่เป็นโลหะเพื่อหลีกเลี่ยงการลัดวงจร
