ภาพรวมโครงการ
โครงการนี้เป็นโปรเจกต์ DIY ที่สร้างนาฬิกาดิจิทัลโดยใช้ Arduino Uno กับจอ OLED ขนาด 0.96 นิ้ว ทั้ง 3 หน้าจออย่างไรก็ตาม ความท้าทายหลักคือการเชื่อมต่อจอ OLED หลายจอกับ Arduino เนื่องจากจอ OLED ส่วนใหญ่ใช้ที่อยู่ I2C เดียวกัน
การแก้ปัญหานี้คือการใช้ I2C Multiplexer ซึ่งช่วยให้สามารถเชื่อมต่อจอ OLED หลายจอกับ Arduino ได้พร้อมๆ กัน โครงการนี้แสดงให้เห็นวิธีแก้ปัญหาเชิงเทคนิคด้วยการใช้ Multiplexer อย่างเป็นกรรมการ
ดูวิดีโอการสร้างโครงการ:
นาฬิกา OLED 3 จอแบบสมบูรณ์

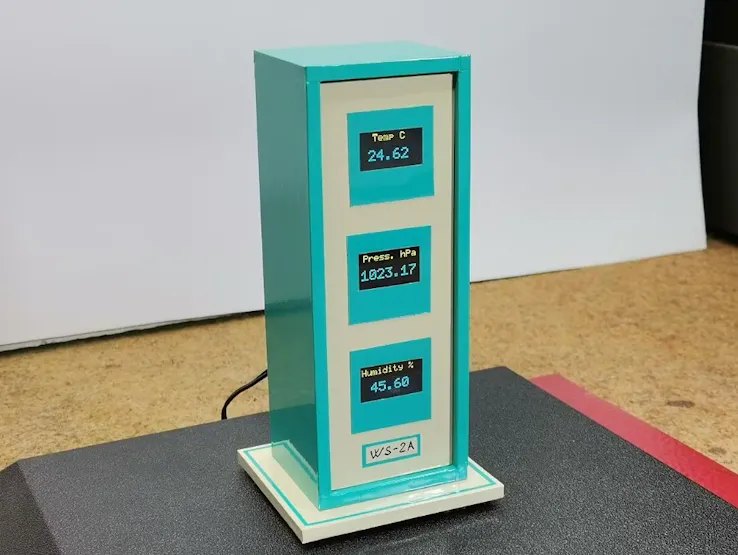

ภายในโครงการ: Arduino และจอ OLED

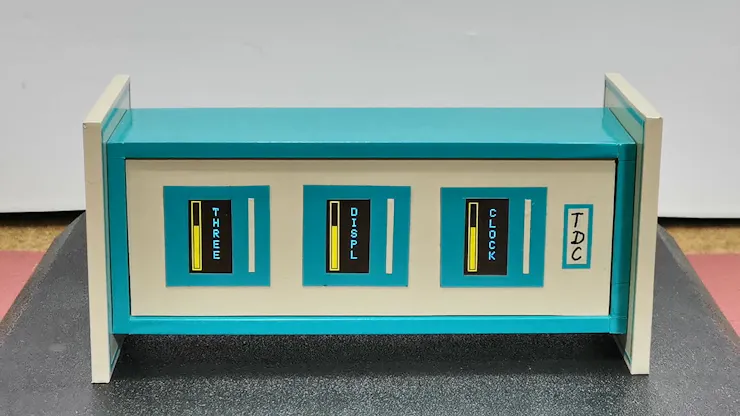

การแสดงผลการเคลื่อนไหวและเอฟเฟกต์ UI
แบบวงจรและโค้ด Arduino
อุปกรณ์ที่ต้องใช้
ในการสร้างโครงการนาฬิกา OLED 3 จอนี้ คุณจะต้องเตรียมอุปกรณ์ดังต่อไปนี้:
Arduino Uno
บอร์ด microcontroller หลักที่ใช้ประมวลผล
จอ OLED 0.96"
ใช้ 3 ตัว สำหรับแสดงเวลา นาที วินาที
I2C Multiplexer (TCA9548A)
เพื่อเชื่อมต่อจอ OLED หลายตัวกับ Arduino
สายเคเบิล Jumper
สำหรับการต่อวงจร SDA SCL 5V GND
แหล่งจ่ายไฟ
5V USB Power Supply หรือแบตเตอรี่
เมนบอร์ด (Breadboard)
สำหรับการต่อวงจรแบบชั่วคราวและทดสอบ
หมายเหตุ: หากต้องการให้อุปกรณ์ค่อนข้างเสถียร ควรใช้ PCB หรือเคสพิเศษแทน Breadboard เพื่อลดปัญหาการหลวม (Loose Connection)
วิธีการและคำอธิบายโครงการ
นาฬิกา OLED 3 จอนี้ทำงานได้อย่างไร? มาทำความเข้าใจทีละขั้นตอน:
ขั้นตอนที่ 1: I2C Communication
Arduino ใช้โปรโตคอล I2C (Inter-Integrated Circuit) ในการสื่อสารกับจอ OLED และ I2C Multiplexer ผ่านขา SDA (Serial Data) และ SCL (Serial Clock)
ขั้นตอนที่ 2: I2C Multiplexer
เนื่องจากจอ OLED ทั่วไปใช้ที่อยู่ I2C เดียวกัน (โดยปกติ 0x3C หรือ 0x3D) จึงต้องใช้ TCA9548A Multiplexer เพื่อให้ Arduino "มองเห็น" จอ OLED แต่ละตัวแยกจากกัน
ขั้นตอนที่ 3: RTC Module (ตัวเลือก)
เพื่อให้นาฬิกาเก็บเวลาได้อย่างแม่นยำ ควรเพิ่ม Real-Time Clock (RTC) Module เช่น DS3231 ซึ่งติดแบตเตอรี่และเก็บเวลาได้แม้ไม่มีไฟ
ขั้นตอนที่ 4: การแสดงผล
Arduino จะอ่านเวลาจาก RTC และแสดงผลบนจอ OLED 3 ตัว เช่น จอที่ 1 แสดงชั่วโมง จอที่ 2 แสดงนาที จอที่ 3 แสดงวินาที
ความท้าทายหลักของโครงการนี้คือการ "บอก" ให้ Arduino รู้ว่าจอแต่ละตัวเป็นตัวไหน และในการอ่านข้อมูลนั้น ให้ "สลับ" ระหว่างจอผ่าน Multiplexer
เคล็ดลับ: การทำความเข้าใจโปรโตคอล I2C และการทำงานของ Multiplexer เป็นทักษะสำคัญในการสร้าง IoT Projects ที่มีอุปกรณ์หลายตัว
แบบวงจร (Schematic)
แบบวงจรของโครงการนี้มีความซับซ้อนปานกลาง เนื่องจากต้องเชื่อมต่อ Arduino, I2C Multiplexer และจอ OLED หลายตัว:
-
Arduino Uno Pin 18 (SDA): ต่อ I2C Multiplexer SDA
-
Arduino Uno Pin 19 (SCL): ต่อ I2C Multiplexer SCL
-
I2C Multiplexer Channel 0: ต่อจอ OLED ที่ 1
-
I2C Multiplexer Channel 1: ต่อจอ OLED ที่ 2
-
I2C Multiplexer Channel 2: ต่อจอ OLED ที่ 3
-
5V Power: ต่ออย่างแยกต่างหาก เพื่อเลี่ยงปัญหา Voltage Drop
-
GND: ต่อทุกอุปกรณ์เข้าด้วยกัน (Common Ground)
สิ่งสำคัญคือ ให้ขา SDA และ SCL มี Pull-up Resistor (ปกติ 4.7kΩ) เพื่อให้การสื่อสาร I2C ลื่นไหล
ทำไมต้องใช้ Pull-up Resistor? เพราะอุปกรณ์ I2C ใช้ Open-Drain Output ซึ่งต้องการ Pull-up Resistor เพื่อดึงแรงดัน (Pull) ให้กลับมาที่ HIGH เมื่อไม่มีการส่งข้อมูล
โค้ด Arduino
โค้ด Arduino สำหรับโครงการนี้มีหลายส่วนสำคัญ:
1. Library ที่ต้องใช้:
#include <Wire.h>
#include <Adafruit_SSD1306.h>
#include <RTClib.h>
2. การตั้งค่า I2C Multiplexer:
void selectMultiplexer(uint8_t channel) {
Wire.beginTransmission(0x70);
Wire.write(1 << channel);
Wire.endTransmission();
}
3. การอ่านเวลาและแสดงผล:
ลูป (Loop) ของ Arduino จะอ่านเวลาจาก RTC และแสดงผลบนจอ OLED ทั้ง 3 ตัว โดยการเรียก selectMultiplexer() เพื่อ "บอก" ว่าจะแสดงผลบนจอไหน
เทคนิคสำคัญ: ใช้ Adafruit_SSD1306 Library ซึ่งรองรับการทำงานกับจอ OLED ทั่วไป ทำให้การพัฒนาง่ายขึ้นมาก
ทำไมโครงการนี้จึงสำคัญ?
โครงการนาฬิกา OLED 3 จอนี้มีความหมายเพราะหลายเหตุผล:
-
เรียนรู้ I2C Communication: I2C เป็นหนึ่งในโปรโตคอลการสื่อสารที่ใช้บ่อยที่สุดในงาน Embedded Systems และ IoT
-
ทำความเข้าใจ Multiplexer: Multiplexer เป็นเทคนิคสำคัญในการเชื่อมต่ออุปกรณ์หลายตัวกับ Arduino ที่ใช้ที่อยู่เดียวกัน
-
RTC Integration: การใช้ RTC Module เพื่อให้นาฬิกาทำงานแม่นยำ
-
การแสดงผล (Display Programming): จอ OLED เป็นเทคโนโลยีปัจจุบันและมีการใช้ในอุปกรณ์ที่หลากหลาย
-
Project Assembly Skills: การประกอบโครงการให้ทำงานได้ต้องทักษะหลายด้านที่เกินกว่า LED และ Button ธรรมชาติ
หากคุณสนใจการสร้าง IoT Devices หรือ Embedded Systems ตัวอื่น โครงการนี้จะเป็น "Stepping Stone" ที่ดีสำหรับการเรียนรู้เทคนิคขั้นสูง
ตัวอย่างการประยุกต์: เทคนิคนี้สามารถใช้เพื่อสร้าง Smart Display, Data Logger, Weather Station หรือ Home Automation Projects ได้
อ้างอิงและเครดิต
โครงการนี้อ้างอิงมาจากแหล่งต่อไปนี้:
Components & Library:
- Adafruit SSD1306 Library - สำหรับควบคุมจอ OLED
- RTClib Library - สำหรับการอ่านเวลาจาก RTC Module
- Arduino Wire Library - สำหรับการสื่อสาร I2C
Hardware Reference:
- TCA9548A I2C Multiplexer Datasheet
- SSD1306 OLED Display Technical Specification
- DS3231 RTC Module Documentation
โครงการนี้สร้างจากความรู้และความพยายามของนักพัฒนา IoT ที่อาศัยบนเครื่องข่าว Hackster.io และชุมชน Arduino
