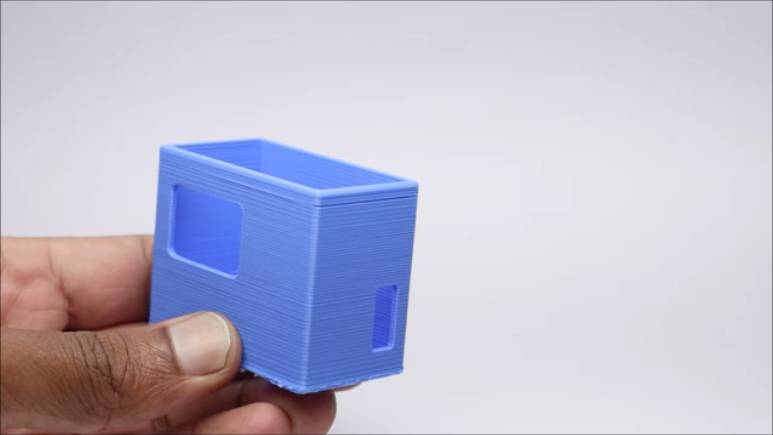

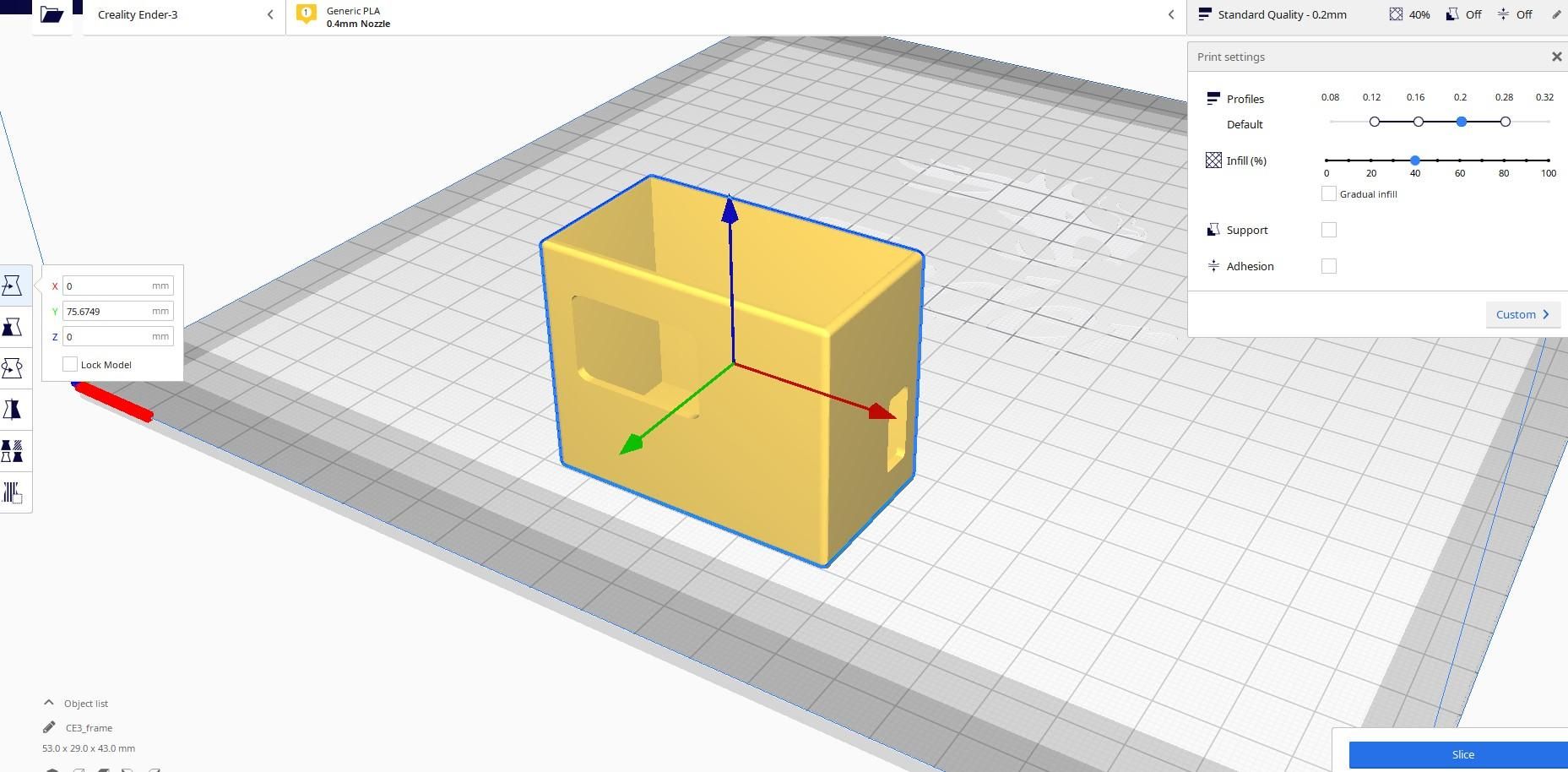

ขั้นตอนที่ 1: ออกแบบและพิมพ์กล่องใส่ (3D Print)

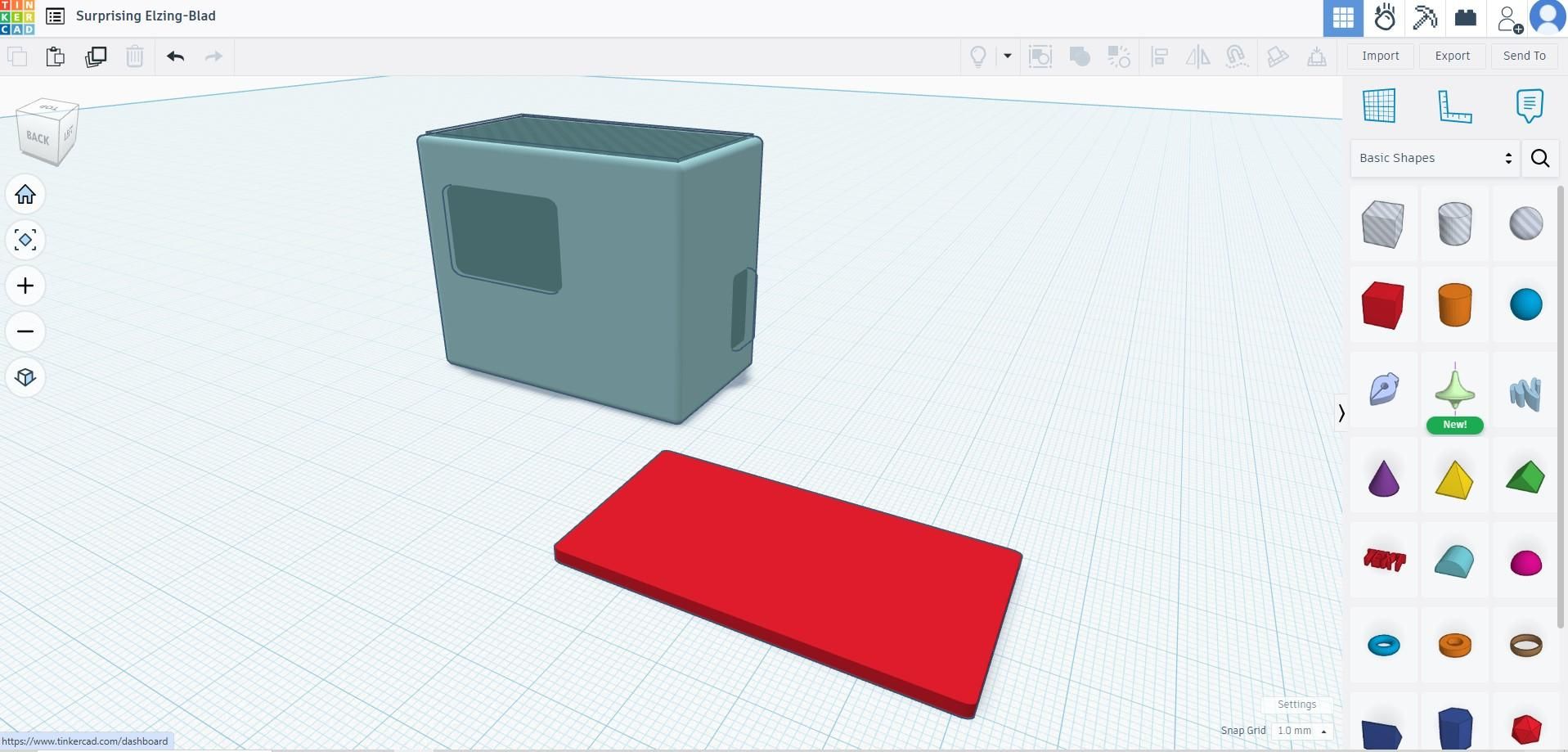

ขั้นตอนแรกคือการออกแบบกล่องสำหรับใส่อุปกรณ์ทั้งหมด ผู้สร้างโปรเจกต์นี้ใช้โปรแกรม Tinkercad ซึ่งเป็นเครื่องมือออกแบบ 3D ฟรีที่ใช้งานง่ายมาก

ทำไมต้องมีกล่อง? กล่องช่วยป้องกันอุปกรณ์อิเล็กทรอนิกส์จากน้ำและดิน รวมถึงทำให้โปรเจกต์ดูเรียบร้อยและพกพาสะดวก

ไม่มีเครื่อง 3D Print? ไม่ต้องกังวล คุณสามารถใช้กล่องพลาสติกทั่วไป หรือประกอบบน Breadboard ไว้ก่อนก็ได้

ขั้นตอนที่ 2: ต่อวงจรและอัปโหลดโค้ด

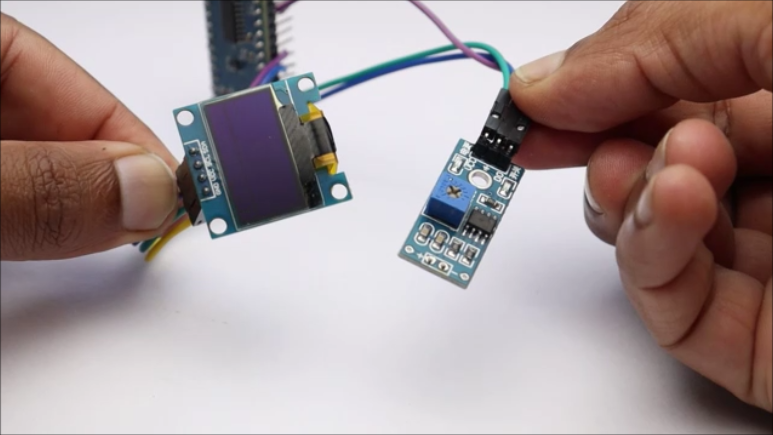

การต่อวงจร ดูจากแผนภาพด้านบน โดยหลักการคือ:

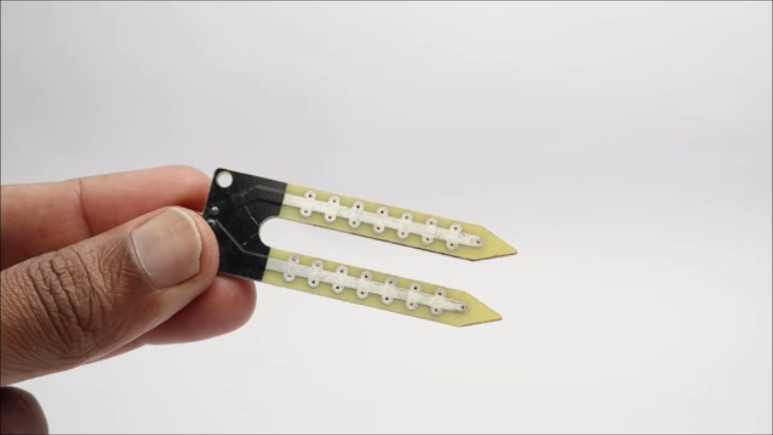

• Soil Moisture Sensor ต่อกับขา A0 ของ Arduino (สำหรับอ่านค่า Analog)
• LED แดง ต่อกับขา D2
• LED เหลือง ต่อกับขา D3
• LED เขียว ต่อกับขา D4
• ทุก LED ต้องต่อตัวต้านทาน 220Ω เพื่อป้องกัน LED ไหม้

โค้ดโปรแกรม:

int sensor_pin = A0;
int red = 2;
int yellow = 3;
int green = 4;

void setup() {
  pinMode(sensor_pin, INPUT);
  pinMode(red, OUTPUT);
  pinMode(yellow, OUTPUT);
  pinMode(green, OUTPUT);
}

void loop() {
  int sensor_data = analogRead(sensor_pin);

  if (sensor_data > 900) {
    // ดินแห้งมาก - เปิดไฟแดง
    digitalWrite(red, HIGH);
    digitalWrite(yellow, LOW);
    digitalWrite(green, LOW);
  }
  else if (sensor_data >= 600 && sensor_data <= 900) {
    // ดินชื้นปานกลาง - เปิดไฟเหลือง
    digitalWrite(red, LOW);
    digitalWrite(yellow, HIGH);
    digitalWrite(green, LOW);
  }
  else if (sensor_data < 600) {
    // ดินชื้นดี - เปิดไฟเขียว
    digitalWrite(red, LOW);
    digitalWrite(yellow, LOW);
    digitalWrite(green, HIGH);
  }
  delay(100);
}

อธิบายโค้ดแบบง่าย ๆ: โปรแกรมจะอ่านค่าจากเซ็นเซอร์ตลอดเวลา ถ้าค่าสูงกว่า 900 แปลว่าดินแห้ง (ไฟแดงติด) ถ้าค่าอยู่ระหว่าง 600-900 แปลว่าปานกลาง (ไฟเหลือง) และถ้าต่ำกว่า 600 แปลว่าดินชื้นดี (ไฟเขียว)

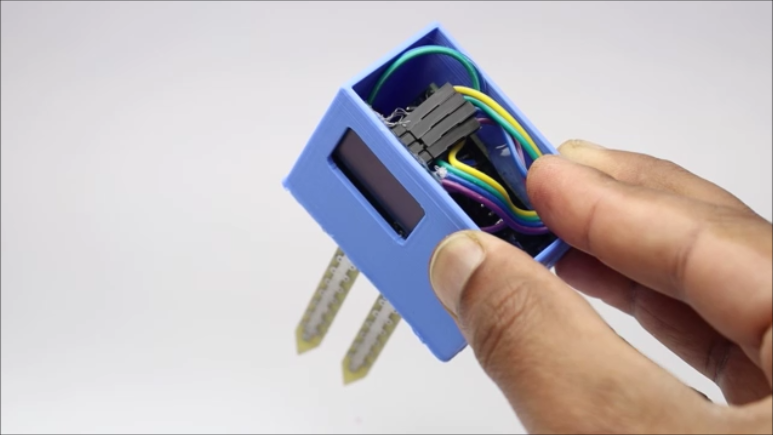

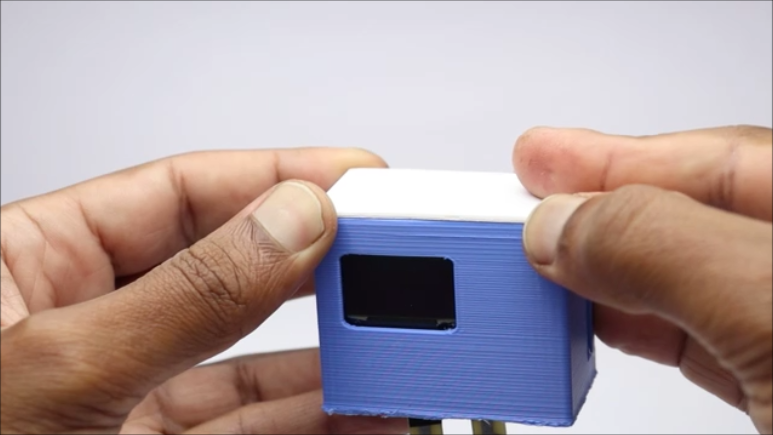

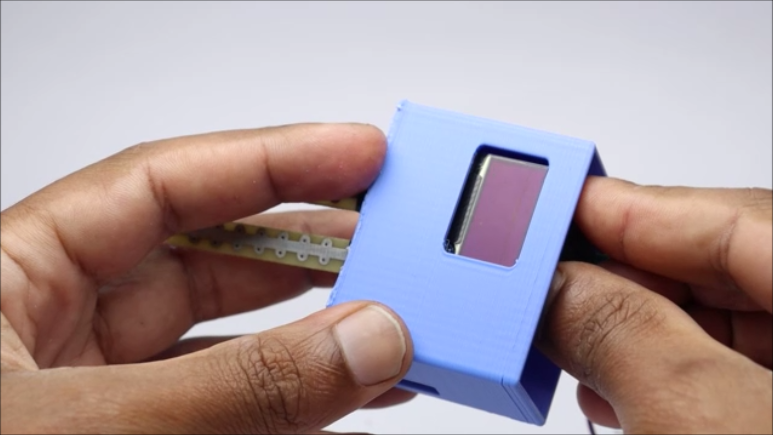

ขั้นตอนที่ 3: ประกอบชิ้นส่วนเข้าด้วยกัน

เมื่อต่อวงจรและอัปโหลดโค้ดเสร็จแล้ว ขั้นตอนต่อไปคือการประกอบทุกอย่างเข้าด้วยกัน:

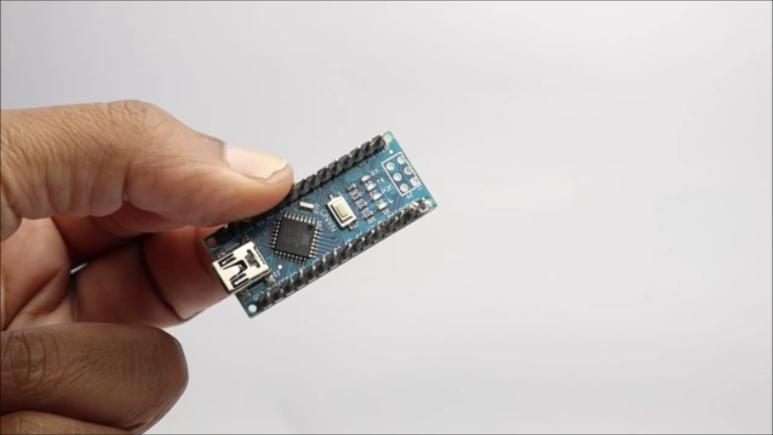

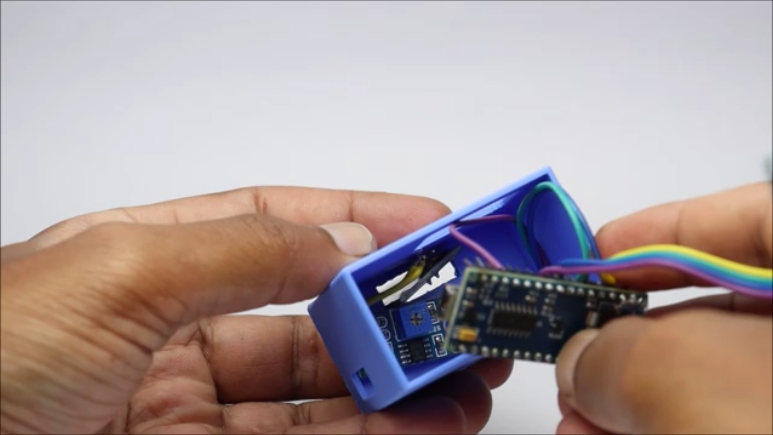

1. ใส่ Arduino Nano และวงจร LED เข้าไปในกล่อง
2. จัดวาง LED ให้มองเห็นได้ชัดเจนจากภายนอก
3. ต่อสาย Soil Moisture Sensor ให้ยาวพอสำหรับปักลงดิน
4. ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งก่อนใช้งาน

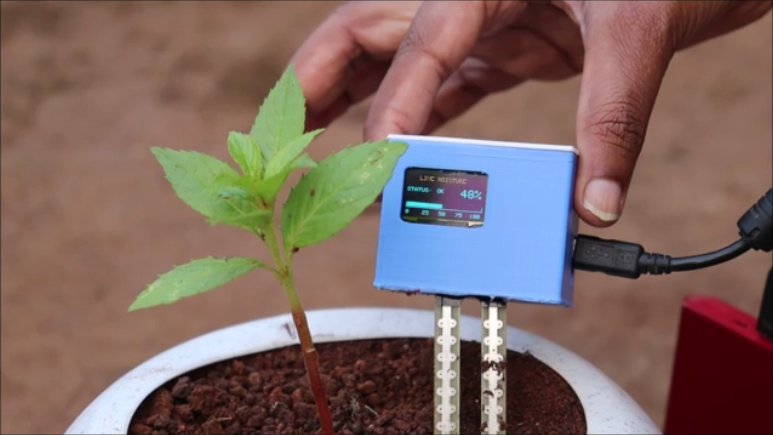

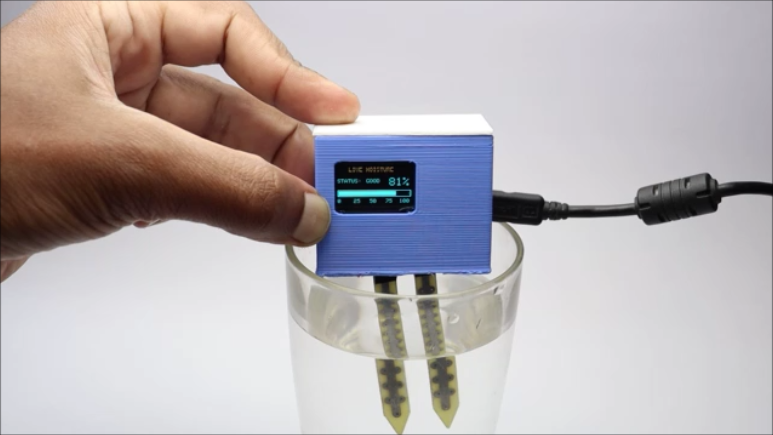

ขั้นตอนที่ 4: วิธีใช้งาน

การใช้งานง่ายมาก:

1. ปักหัวเซ็นเซอร์ลงไปในดินของกระถางต้นไม้
2. ต่อสาย USB เข้ากับ Power Bank หรือ Adapter
3. ดูไฟ LED เพื่อรู้สถานะความชื้น

เคล็ดลับ: ค่าที่กำหนดในโค้ด (600 และ 900) อาจต้องปรับตามชนิดของดินและต้นไม้ที่คุณปลูก ลองทดสอบกับดินที่แห้งและดินที่เพิ่งรดน้ำ แล้วจดค่าที่อ่านได้ไว้ปรับแก้โค้ดให้เหมาะสม
