สวัสดีเพื่อนๆ ชาว Maker, สายช่างแบตเตอรี่ และคนทำโปรเจกต์ยานยนต์ไฟฟ้า (EV/Go-Kart) ทุกคนครับ! 🔋⚡ แม้ว่าราคาแบตเตอรี่ลิเธียมไอออนในปัจจุบันจะถูกลงมาก แต่ถ้าโปรเจกต์ของเราต้องใช้แบตเตอรี่คุณภาพสูงเป็นร้อยๆ ก้อน เช่น การสร้างรถโกคาร์ตไฟฟ้าหรือระบบโซลาร์เซลล์เก็บพลังงาน การนำแบตเตอรี่เก่าสภาพดี (Used Commercial Battery Packs) มาแกะรื้อถอดเซลล์ใช้งานใหม่ ย่อมเป็นทางเลือกที่ประหยัดงบประมาณได้มหาศาลครับ!

แต่ Pain Point ใหญ่ที่ทำให้สาย DIY ท้อกันสุดๆ ก็คือ **"การเช็กคุณภาพแบตเตอรี่ทีละก้อน"** ครับ! ยิ่งโปรเจกต์ของคุณ **[Within Tolerance]** ที่ต้องใช้แบตเตอรี่ Lithium Iron Phosphate (LFP) มากถึง **768 ก้อน!** การจะมานั่งเอาสายมิเตอร์วัดโวลต์ ชาร์จไฟ ดิสชาร์จทีละก้อนด้วยมือ คงใช้เวลาเป็นเดือนๆ จนปวดหลังแน่นอน เขาจึงปั้นโปรเจกต์สร้างระบบคัดกรองแบตเตอรี่อัตโนมัติในชื่อ **"Cell Goblin"** ขึ้นมาแก้ปัญหานี้อย่างมืออาชีพครับ!

สถาปัตยกรรมและหลักการทำงานของ Cell Goblin 🛠️💻

คุณ [Within Tolerance] ได้ออกแบบแผ่น PCB คัสตอมโดยใช้ชิปไมโครคอนโทรลเลอร์ **ESP32-S2** เป็นสมองกลหลักประจำเครื่อง โดยมีความสามารถครบครันในตัวเอง:

• อัตโนมัติแบบครบวงจร (Full Automation): ทำหน้าที่ชาร์จไฟ (Charge), คายประจุ (Discharge), วัดแรงดัน (Voltage) และวัดปริมาณความจุจริง (Capacity Quantify) ของเซลล์แบตเตอรี่ LFP แบบอัตโนมัติ
• รองรับการคัดกรองทีละหลายก้อน (Parallel Testing): สั่งประกอบเครื่องทดสอบแบบ Dual-Cell จำนวน 5 เครื่อง ทำงานขนานพร้อมกัน ช่วยให้สามารถทดสอบและคัดเกรดแบตเตอรี่ได้พร้อมกันทีละ 10 ก้อน!
• วัดความต้านทานภายใน (Internal Resistance via UART): มีการเชื่อมต่อเครื่องวัดความต้านทานภายใน (IR Meter) ยิงข้อมูลตรงเข้าซอฟต์แวร์บน PC ผ่านพอร์ต UART เพื่อประเมินความเสื่อมสภาพของเซลล์แบตเตอรี่ได้แม่นยำ
• ซอฟต์แวร์ UI มอนิเตอร์บน PC: เชื่อมต่อ ESP32-S2 เข้าคอมพิวเตอร์เพื่อแสดงผลค่าความจุ สเปก และกราฟการคายประจุผ่านหน้าจอ UI ได้แบบเรียลไทม์

แก้ไขฮาร์ดแวร์พร้อมแจกซอร์สโค้ดโอเพนซอร์ส 📂🔓

ความน่ารักของคุณ [Within Tolerance] คือ ในคลิปวิดีโอเขาได้เล่าถึงข้อผิดพลาดและบั๊กบนแผ่น PCB เวอร์ชันแรก แต่เขาก็ได้ปรับปรุงแก้ไขแบบวงจรใหม่ทั้งหมด และปล่อยไฟล์ฮาร์ดแวร์ PCB รวมถึงโค้ดซอฟต์แวร์ให้ดาวน์โหลดฟรีบน GitHub Battery Cell Tester Repository และ GitHub Hardware Directory เป็นที่เรียบร้อยแล้วครับ!

ภาพหน้าจอโปรแกรม UI มอนิเตอร์บน PC และวิดีโอสาธิต 📸🎬

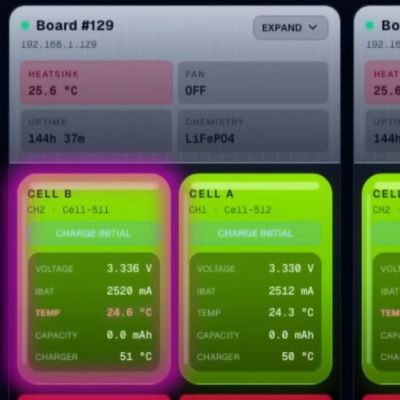

หน้าต่างอินเทอร์เฟซโปรแกรม Cell Goblin มอนิเตอร์การวัดความจุและความต้านทานภายในบน PC

---

คลิปวิดีโอเบื้องหลังการสร้าง Cell Goblin โดย [Within Tolerance] 🎬

---

โค้ดตัวอย่างการอ่านค่าแรงดันแบตเตอรี่ LFP ด้วย ESP32-S2 (Arduino Code) 💻

ตัวอย่างสคริปต์เบื้องต้นบน ESP32-S2 สำหรับอ่านค่าแรงดันไฟแบตเตอรี่ LFP และแปลงค่าผ่านอนาล็อก (ADC):

// ตัวอย่างการอ่านค่าแรงดันแบตเตอรี่ LFP ด้วย ESP32-S2
#include <Arduino.h>

const int batteryPin = 4; // พอร์ต ADC1 อ่านค่าแรงดันแบตเตอรี่
const float referenceVoltage = 3.3;
const float dividerRatio = 2.0; // อัตราส่วนวงจรแบ่งแรงดัน (Voltage Divider)

void setup() {
  Serial.begin(115200);
  analogReadResolution(12); // กำหนดความละเอียด 12-bit (0-4095)
}

void loop() {
  int rawADC = analogRead(batteryPin);
  float pinVoltage = (rawADC / 4095.0) * referenceVoltage;
  float batteryVoltage = pinVoltage * dividerRatio;

  Serial.print("Raw ADC: ");
  Serial.print(rawADC);
  Serial.print(" | Cell Voltage: ");
  Serial.print(batteryVoltage, 3);
  Serial.println(" V");

  // เช็กระดับแรงดันตัดการคายประจุของเซลล์ LFP (Cut-off voltage ~2.5V)
  if (batteryVoltage <= 2.5) {
    Serial.println("WARNING: LFP Cell Discharged to Minimum Limit!");
  }

  delay(1000);
}

Copy Code
