ดับร้อนสาย DIY! วิธีแปลงพัดลมคอม 12V เสียบพาวเวอร์แบงค์ USB 5V ปรับความเร็วได้ พกพาสะดวก

5v USB Portable Fan Adjustable Speed DIY Project
พัดลมพกพาปรับความเร็วรอบได้ เสียบไฟจากพาวเวอร์แบงค์ 5V แปลงไฟขึ้น 24V ด้วยโมดูล XL6019 Buck-Boost

สวัสดีเพื่อนๆ ชาว Maker, สาย DIY และชาวออฟฟิศทุกคนครับ! ❄️🔥 เวลาที่ต้องเจอกับคลื่นความร้อนในวันที่อากาศร้อนจัด พัดลม USB พลาสติกตัวเล็กๆ ทั่วไปตามท้องตลาดมักจะพัดเบาโหวงจนแทบไม่รู้สึกอะไรเลยใช่ไหมครับ? จะดีกว่าไหมถ้าเราหยิบ **"พัดลมเคสคอมพิวเตอร์หรือพัดลมระบายความร้อนอุตสาหกรรม 12V/24V"** ตัวแรงๆ มาดัดแปลงให้กลายเป็นพัดลมพกพาพลังสูง เสียบไฟจากพาวเวอร์แบงค์ USB 5V ได้ แถมยังหมุนปรับความเร็วรอบลมได้ตามใจชอบอีกด้วย

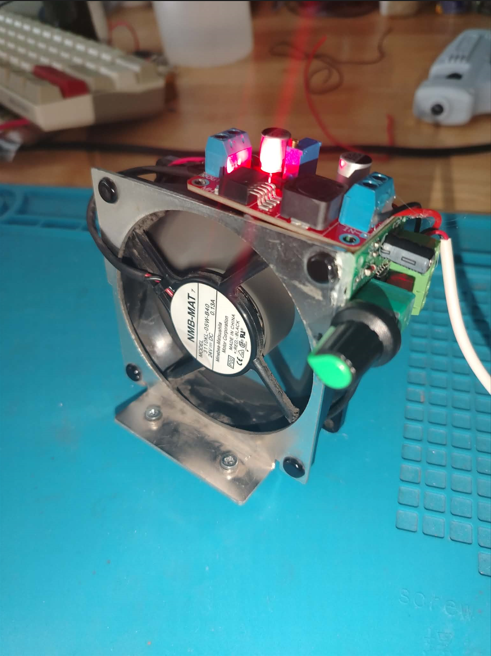

คุณ **latimertech** จากเว็บ Instructables ได้แชร์โปรเจกต์สุดเจ๋งในการดัดแปลงพัดลมระบายความร้อนอุตสาหกรรม ให้กลายเป็นแกดเจ็ตพกพาสุดเท่ ขนาดสลิมพอที่จะเสียบไว้ในกระเป๋าคอมพิวเตอร์โน้ตบุ๊ก พกไปเปิดเป่าคลายร้อนที่โต๊ะทำงานหรือนอกสถานที่ได้อย่างสบายใจ ซึ่งมีขั้นตอนการต่อวงจรอิเล็กทรอนิกส์ที่ไม่ซับซ้อนเลยครับ!

อุปกรณ์อิเล็กทรอนิกส์ที่ต้องใช้ในโปรเจกต์ 🛠️📦

อุปกรณ์ทั้งหมดเป็นโมดูลอิเล็กทรอนิกส์มาตรฐานที่หาซื้อได้ง่ายครับ:

  • พัดลมระบายความร้อน (PSU / Case Fan): พัดลมขนาด 12V หรือ 24V (ในโปรเจกต์นี้ใช้พัดลม 24V จากเครื่องพิมพ์ฉลากอุตสาหกรรมเก่า)
  • โมดูลปรับแรงดันไฟ (Buck Boost Converter): โมดูล XL6019 DC-DC Buck Boost Converter 5V-24V to 5V-40V 5A สำหรับเพิ่มแรงดันไฟจาก USB 5V ขึ้นไปเป็น 12V หรือ 24V
  • โมดูลปรับความเร็วรอบมอเตอร์ (PWM Speed Controller): โมดูล Gebildet DC 0/1-10V Knob LED Dimmer เพื่อใช้เป็นปุ่มหมุนปรับความเร็วรอบพัดลม
  • สายเคเบิล USB เก่า: สำหรับนำมาตัดปอกสายดึงไฟ 5V
  • สายไฟเชื่อมวงจร: สายไฟอิเล็กทรอนิกส์ขนาดเล็ก
  • เครื่องมือช่าง: หัวบัดกรีพร้อมตะกั่ว, มัลติมิเตอร์ และไขควงปากแบนขนาดเล็ก

💡 อยากทำพัดลมพกพา หรือสร้างฐานยึดพัดลมสวยๆ ด้วยเครื่อง 3D Printer?

ในการทำพัดลมพกพาใช้เอง การออกแบบและพิมพ์ขาตั้งหรือเคสครอบโมดูลด้วย **3D Printing** จะช่วยยึดแผงวงจร XL6019 และลูกบัดปรับความเร็วให้ติดกับตัวพัดลมได้อย่างเป็นระเบียบ สวยงาม และปลอดภัยจากการถูกสายไฟลัดวงจรครับ!

หากเพื่อนๆ กำลังมองหา **โมดูลเพิ่มแรงดัน XL6019, โมดูลปรับความเร็วมอเตอร์ PWM, หัวบัดกรี, มัลติมิเตอร์** หรือต้องการสั่งทำฐานยึดพัดลมผ่าน บริการรับปริ้นท์ชิ้นส่วน 3D (3D Printing Service) สามารถส่งไฟล์ STL มาประเมินราคากับร้าน **Globalbyte Shop** ได้เลยครับ!

ขั้นตอนการต่อวงจรอิเล็กทรอนิกส์แบบ Step-by-Step ⚙️🔌

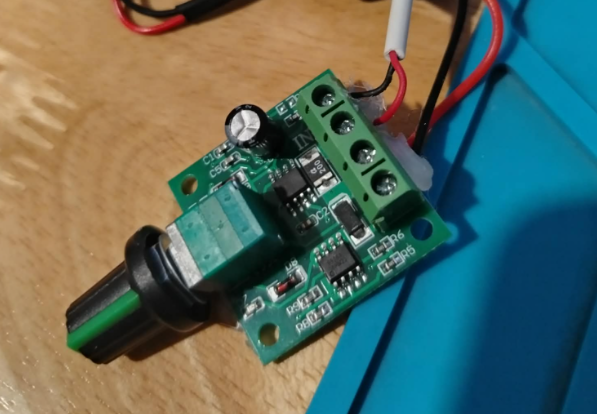

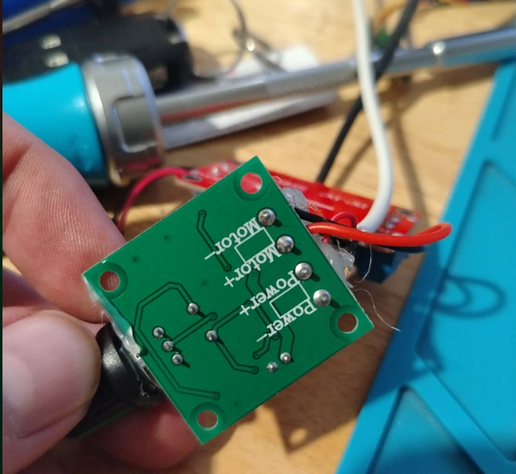

  1. ปอกสายไฟ USB: ตัดปอกสายเคเบิล USB เพื่อดึงสายไฟข้างในออกมา 2 เส้น คือ **สายสีแดง (ขั้วบวก +)** และ **สายสีดำ (ขั้วลบ -)** จากนั้นขันน็อตเสียบสายสีแดงเข้าช่อง `Power +` และสายสีดำเข้าช่อง `Power -` บนโมดูล PWM Speed Controller ให้แน่นหนา
  2. ต่อสายไฟเข้าโมดูลเพิ่มแรงดัน XL6019: ใช้สายไฟต่อออกจากขั้ว `Motor +` และ `Motor -` ของโมดูล PWM Speed Controller นำไปเสียบต่อเข้ากับขั้วฝั่งขาเข้า `IN+` และ `IN-` ของโมดูล XL6019 Buck-Boost Converter

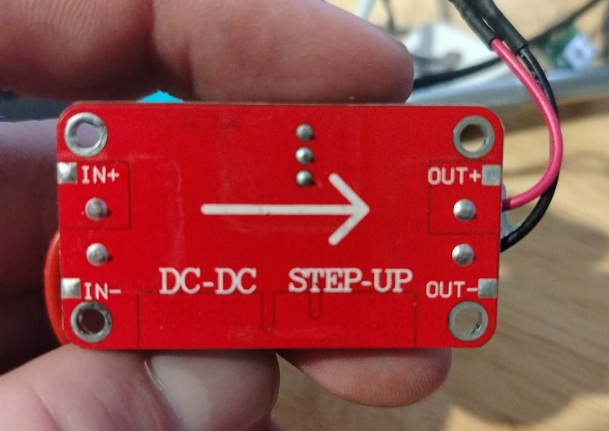

  3. เชื่อมต่อพัดลมเข้ากับขั้วขาออก: ต่อสายพัดลมสีแดงเข้ากับขั้ว `OUT+` และสายสีดำเข้ากับขั้ว `OUT-` ของโมดูลเพิ่มแรงดัน XL6019

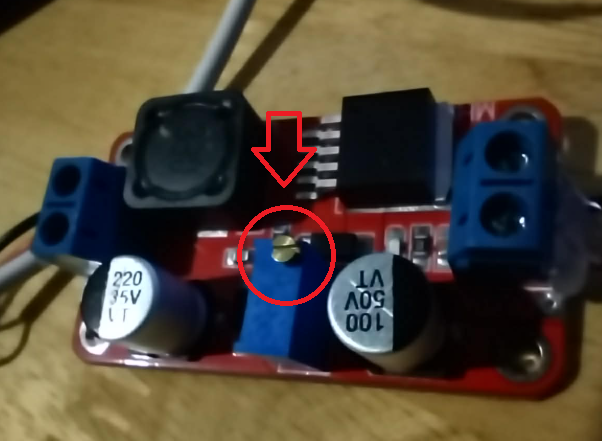

  4. ปรับตั้งแรงดันไฟให้ตรงสเปกพัดลม: เสียบสาย USB เข้ากับพาวเวอร์แบงค์ นำมัลติมิเตอร์วัดแรงดันไฟที่ขั้ว `OUT+` และ `OUT-` แล้วใช้ไขควงปากแบนหมุนปรับปุ่มตัวต้านทานปรับค่าได้ (Trimmer Potentiometer) บนโมดูล XL6019 ช้าๆ จนกระทั่งได้แรงดันไฟตรงตามสเปกของพัดลม (เช่น 12V หรือ 24V)

⚠️ ข้อควรระวังในการตั้งค่าแรงดันไฟ Output!

ก่อนต่อสายพัดลมใช้งานจริง ควรใช้มัลติมิเตอร์วัดแรงดันไฟขั้ว Output บนโมดูล XL6019 เสมอ เพื่อปรับตั้งแรงดันไฟให้ตรงกับแรงดันพิกัดของพัดลม (12V หรือ 24V) เพราะหากหมุนปรับแรงดันไฟเกิน สเปกพัดลมอาจทำให้มอเตอร์ขดลวดพัดลมไหม้เสียหายได้ครับ!

🔗 ข้อมูลอ้างอิงและจุดวาร์ปอ่านต่อ:

สำหรับเพื่อนๆ ที่ต้องการศึกษาคู่มือฉบับเต็ม หรือสั่งซื้อโมดูลอิเล็กทรอนิกส์ สามารถตามลิงก์ไปส่องต่อได้เลยครับ:

*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้ถูกเรียบเรียงและสรุปมาจากโปรเจกต์ภาษาอังกฤษ การต่อวงจรอิเล็กทรอนิกส์และการปรับแรงดันไฟ ควรศึกษาขั้นตอนอย่างละเอียดจาก คู่มือต้นฉบับบน Instructables ของ latimertech ก่อนลงมือทำจริงทุกครั้งครับ!
