สวัสดีเพื่อนๆ ชาว Maker, สายโต๊ะคอม และคนชอบแต่งบ้านทุกคนครับ! ☀️🌤️ เคยไหมครับที่บางวันนั่งทำงานในห้องแอร์เย็นฉ่ำ แต่พอเดินก้าวขาออกจากบ้านปุ๊บ โดนแดดประเทศไทยเผาจนผิวแสบจี๊ดทันที! จะดีกว่าไหมถ้าเรามีของเล่นตั้งโต๊ะน่ารักๆ ขนาดจิ๋ว คอยบอกสภาพอากาศ เวลา และช่วย **วัดค่ารังสี UV แดดเมืองไทยแบบเรียลไทม์** แถมยังมีอิโมจิแสดงสีหน้าบอกอารมณ์ คอยอยู่เป็นเพื่อนบนโต๊ะทำงาน!

คุณ **[ROBO HUB / letsmakeprojects.com]** เลยจัดแจงสร้างโปรเจกต์สุดคิวท์ในชื่อ **Mini Weather Station With a Real-Time UV Meter** ขับเคลื่อนด้วยบอร์ดจิ๋วพลังสูง **ESP32-C3 Super Mini**, หน้าจอ OLED, โมดูลวัดรังสี UV และบรรจุในเคส 3D Print สองสีสุดกะทัดรัดครับ!

อุปกรณ์และวัสดุที่ต้องใช้ในโปรเจกต์ 🛠️📦

ชิ้นส่วนทั้งหมดสามารถหาซื้อได้ง่ายและราคาเป็นมิตรมากๆ ครับ:

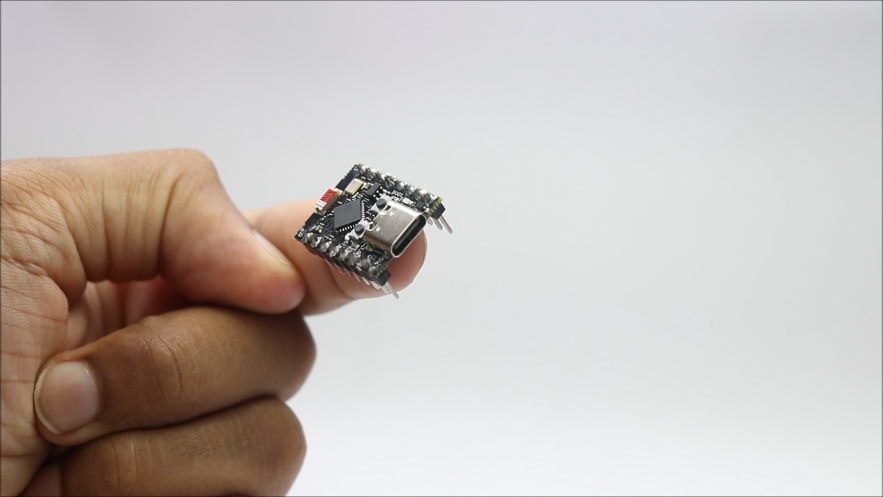

• ไมโครคอนโทรลเลอร์หลัก: บอร์ด ESP32-C3 Super Mini (มี Wi-Fi ในตัว ขนาดจิ๋วพกพาง่าย)

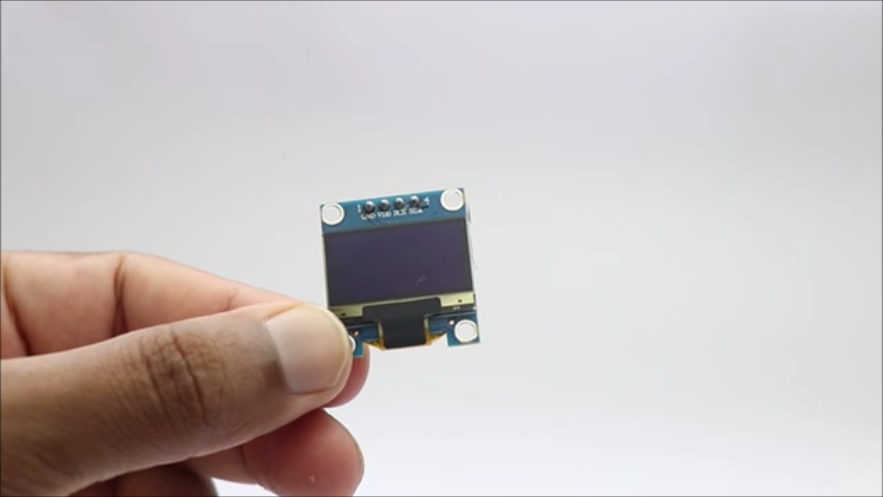

• จอแสดงผล: โมดูลหน้าจอ OLED ขนาดจิ๋ว (เชื่อมต่อแบบ I2C 4 ขา)

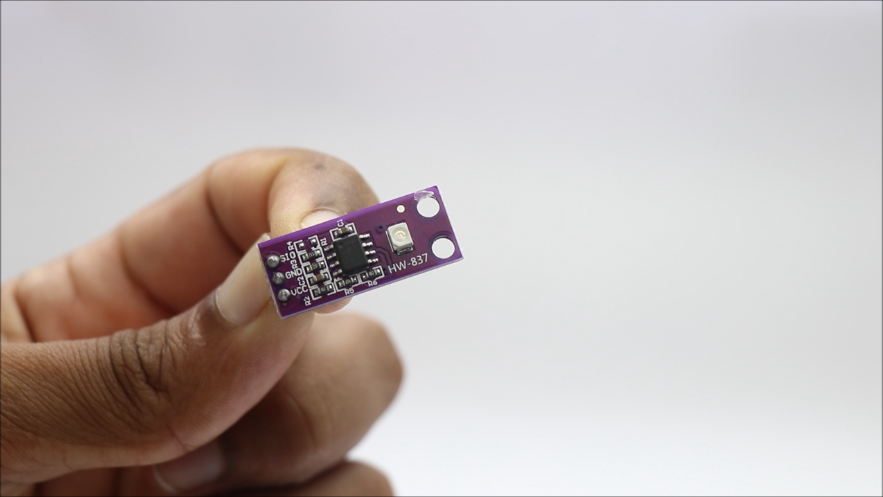

• เซนเซอร์วัดรังสี UV: โมดูล UV Sensor (สำหรับตรวจวัดความเข้มแสงแดดจริง)
• อุปกรณ์ประกอบ: สายจัมเปอร์ (Jumper Wires), กาวร้อน (Hot Glue / Super Glue) และสาย USB Type-C
• งานพิมพ์ 3D: เครื่องพิมพ์ 3D Printer สไลซ์ด้วยโปรแกรม Cura และเส้นพลาสติก PLA (เลือกสีแดงและสีน้ำเงิน)

ขั้นตอนการสร้าง Step-by-Step 🛠️⚡

ขั้นตอนที่ 1: ออกแบบและพิมพ์เคส 3D Print 📐

ออกแบบโครงสร้างเคสผ่าน Tinkercad โดยวัดขนาดชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมด เคสแบ่งออกเป็น 2 ชิ้นส่วนหลัก คือ **ตัวฐาน (Base)** ซึ่งทำหน้าที่ยึดบอร์ด ESP32-C3, จอ OLED, โมดูล UV และมีช่องเสียบชาร์จ USB-C และ **ฝาครอบด้านบน (Lid)** สำหรับปิดล็อกเพิ่มความสวยงาม ใช้เวลาพิมพ์ไม่ถึง 1 ชั่วโมงด้วยเส้น PLA สีแดงและน้ำเงิน

ขั้นตอนที่ 2: การต่อวงจรและการจัดการพิน 🔌

เนื่องจากตัวเครื่องมีขนาดจิ๋ว จึงต่อสายตรงเข้าบอร์ดโดยไม่ใช้เบรดบอร์ด:

• โมดูล OLED (4 พิน): Pin SCL ต่อเข้า ขา 9 / Pin SDA ต่อเข้า ขา 8 / VCC และ GND ต่อเข้าช่องไฟ 3.3V และ GND
• โมดูล UV Sensor (3 พิน): VCC และ GND ต่อเข้าช่องไฟ 3.3V และ GND ของบอร์ด ESP32-C3

ขั้นตอนที่ 3: ประกอบชิ้นส่วนและปรับแต่ง 🧩

เนื่องจากบอร์ด ESP32-C3 Super Mini มีพิน VCC 3.3V และ GND เพียงอย่างละ 1 ขา จึงทำการตัดแบ่งสายจัมเปอร์ (Split Wires) ให้กระจายไฟไปยังทั้งสองโมดูล พันเทปฉนวนป้องกันสายลัดวงจร จากนั้นใช้กาวร้อนยึดบอร์ด ESP32-C3, UV Sensor และจอ OLED เข้ากับล็อกของเคส 3D Print ขันปิดฝาครอบด้านบนด้วยกาวแน่นหนา

การใช้งานและรันโปรแกรมผ่าน USB Type-C 💻📱

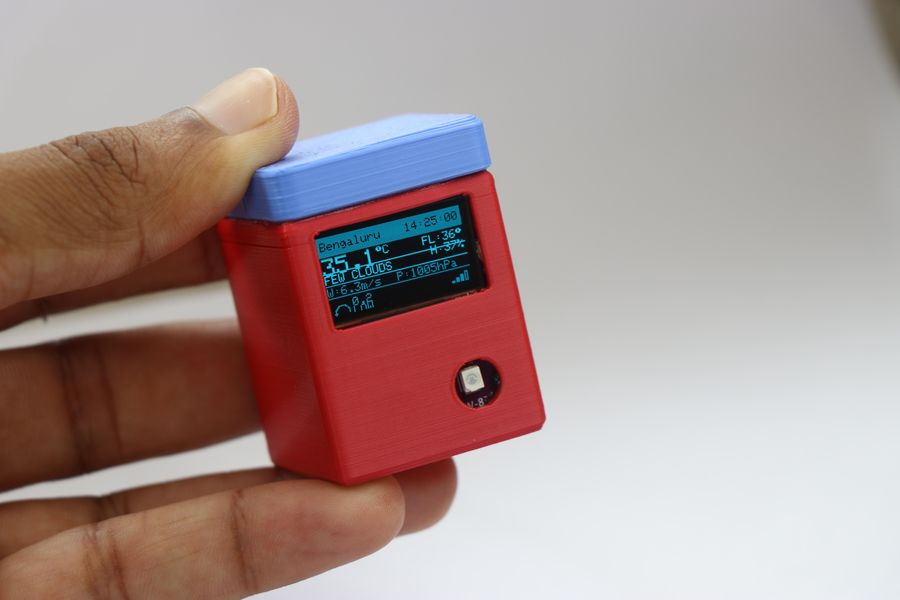

ผู้สร้างจงใจไม่ใส่แบตเตอรี่ภายในเครื่อง เพื่อคงขนาดบอดี้ให้เล็กจิ๋ว พกพาสักใส่กระเป๋าเสื้อได้สบาย และไม่ต้องกังวลเรื่องแบตเสื่อม เพียงเสียบสาย **USB Type-C** เข้ากับหัวชาร์จ หรือพาวเวอร์แบงก์ ตัวเครื่องจะเชื่อมต่อ Wi-Fi ดึงข้อมูลสภาพอากาศ เวลา และดรรชนี UV แสดงผลสลับหน้าจอ พร้อมสุ่มอิโมจิบอกอารมณ์บนหน้าจอ OLED อย่างสวยงามเลยครับ! สามารถดูสาธิตการทำงานเพิ่มเติมได้จาก ไฟล์วิดีโอตัวอย่างบน Instructables

รูปภาพขั้นตอนการสร้าง เคส 3D Print และคลิปวิดีโอสาธิตฉบับเต็ม 📸🎬

การออกแบบเคส 3D Print ผ่านโปรแกรม Tinkercad แยกส่วนฐานและฝาครอบ

ชิ้นส่วนเคส 3D Print สีแดงและสีน้ำเงินที่พิมพ์จากเส้น PLA พลาสติก

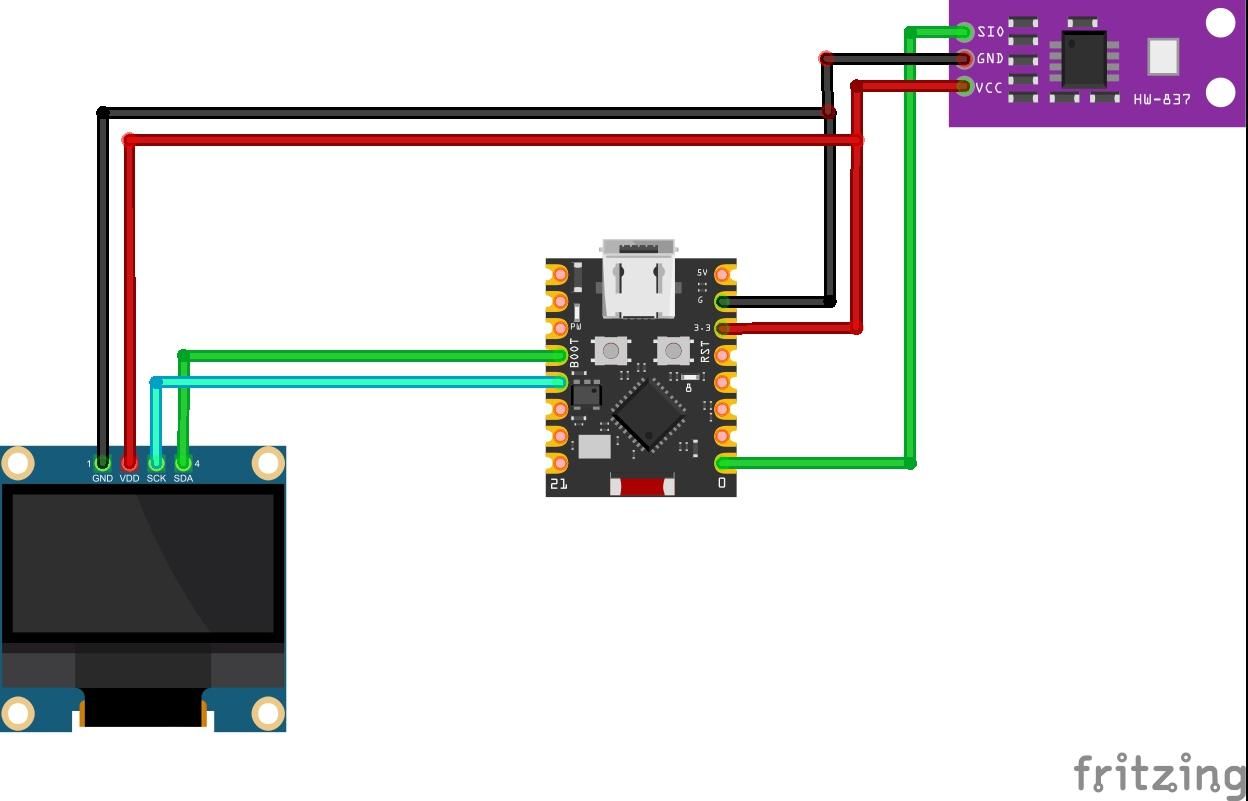

ผังการต่อสายไฟระหว่าง ESP32-C3 Super Mini, จอ OLED และ UV Sensor

การยึดประกอบบอร์ด ESP32-C3 และเซนเซอร์ลงในเคสด้วยกาวร้อน

---

คลิปวิดีโอขั้นตอนการสร้าง Mini Weather Station โดย ROBO HUB 🎬

---

ตัวอย่างโค้ด Arduino สั่งงาน OLED และอ่านค่าเซนเซอร์ UV (ภาษา C++) 💻

โครงสร้างโค้ดเบื้องต้นในการอ่านค่าอนาล็อกจากเซนเซอร์ UV และแสดงผลบนจอ OLED:

// [Arduino C++] โค้ดอ่านค่าเซนเซอร์ UV และแสดงผลบนจอ OLED I2C ร่วมกับ ESP32-C3
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

const int UV_PIN = 0; // ขาอนาล็อกสำหรับอ่านค่าเซนเซอร์ UV

void setup() {
  Serial.begin(115200);
  Wire.begin(8, 9); // กำหนดพิน SDA=8, SCL=9 สำหรับ ESP32-C3 Super Mini

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.clearDisplay();
  display.setTextColor(WHITE);
}

void loop() {
  int uvRaw = analogRead(UV_PIN);
  float uvVoltage = (uvRaw / 4095.0) * 3.3; // แปลงค่าเป็น Volts

  display.clearDisplay();
  display.setTextSize(1);
  display.setCursor(0,0);
  display.println("Mini Weather Station");

  display.setTextSize(2);
  display.setCursor(0,25);
  display.print("UV: ");
  display.print(uvVoltage, 2);
  display.print("V");

  display.display();
  delay(2000);
}
