โฉมหน้านาฬิกาตั้งโต๊ะทำมือ ที่สามารถเสียบชาร์จมือถือได้เหมือน Power Bank!
Wassup ชาว Maker ทุกคน! 🛠️ นาฬิกาตั้งโต๊ะปกติมันก็เอาไว้แค่ดูเวลาใช่ไหมครับ? แต่ปัญหาสุดคลาสสิกคือ "ไฟดับทีไร นาฬิการีเซ็ตทุกที!" แถมบางทีนั่งทำงานเพลินๆ แบตมือถือจะหมด ก็ขี้เกียจก้มลงไปหาเต้าเสียบใต้โต๊ะอีก

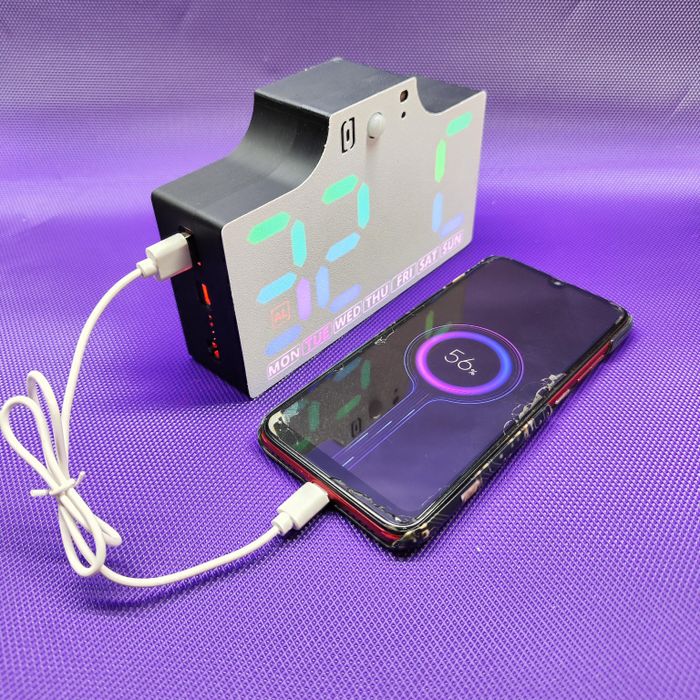

วันนี้แอดมินเลยขอป้ายยาโปรเจกต์ Rechargeable Table Clock นาฬิกาตั้งโต๊ะสุดล้ำที่นอกจากจะบอกเวลาด้วยไฟ LED RGB สวยๆ แล้ว มันยังแอบซ่อนแบตเตอรี่ 18650 พร้อมวงจร Power Bank ไว้ข้างในด้วย! ไฟดับก็ไม่ต้องกลัว แถมยังเสียบสายชาร์จมือถือหรือหูฟังไร้สายจากตัวนาฬิกาได้เลย โคตรตึง!
ยัดอะไรไว้ข้างในบ้าง? (Hardware Breakdown) 🤖

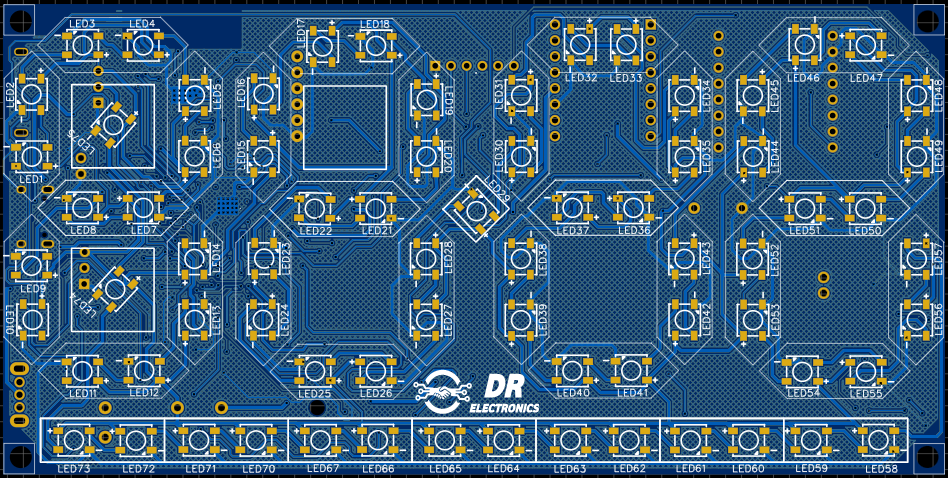

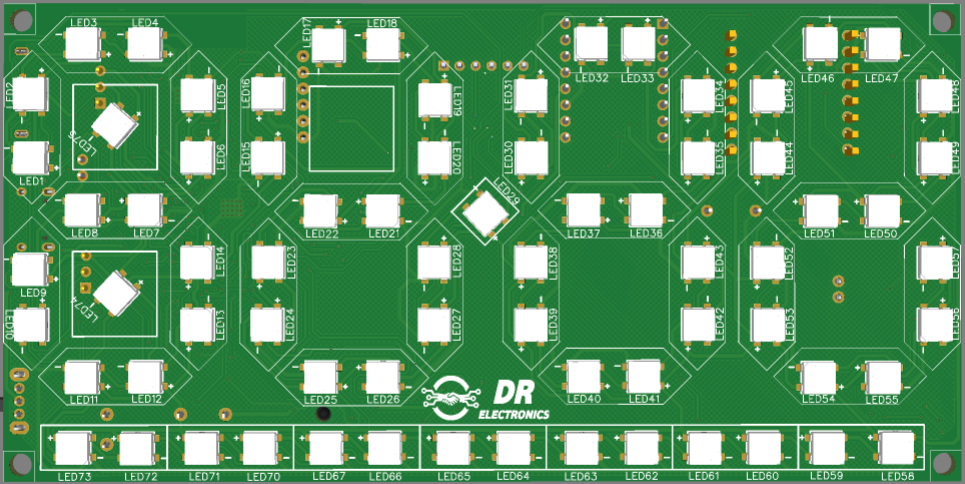

โปรเจกต์นี้เป็นการรวมมิตรฮาร์ดแวร์แบบจัดเต็ม เค้าออกแบบแผงวงจร (Custom PCB) ซ้อนกัน 2 ชั้นเพื่อประหยัดพื้นที่ โดยมีแกนนำหลักๆ คือ:
-
สมองกล (MCU): บอร์ด ESP32-WROOM-32 ทำหน้าที่ดึงเวลาผ่าน Wi-Fi (NTP) และควบคุมไฟ LED ทั้งหมด
-

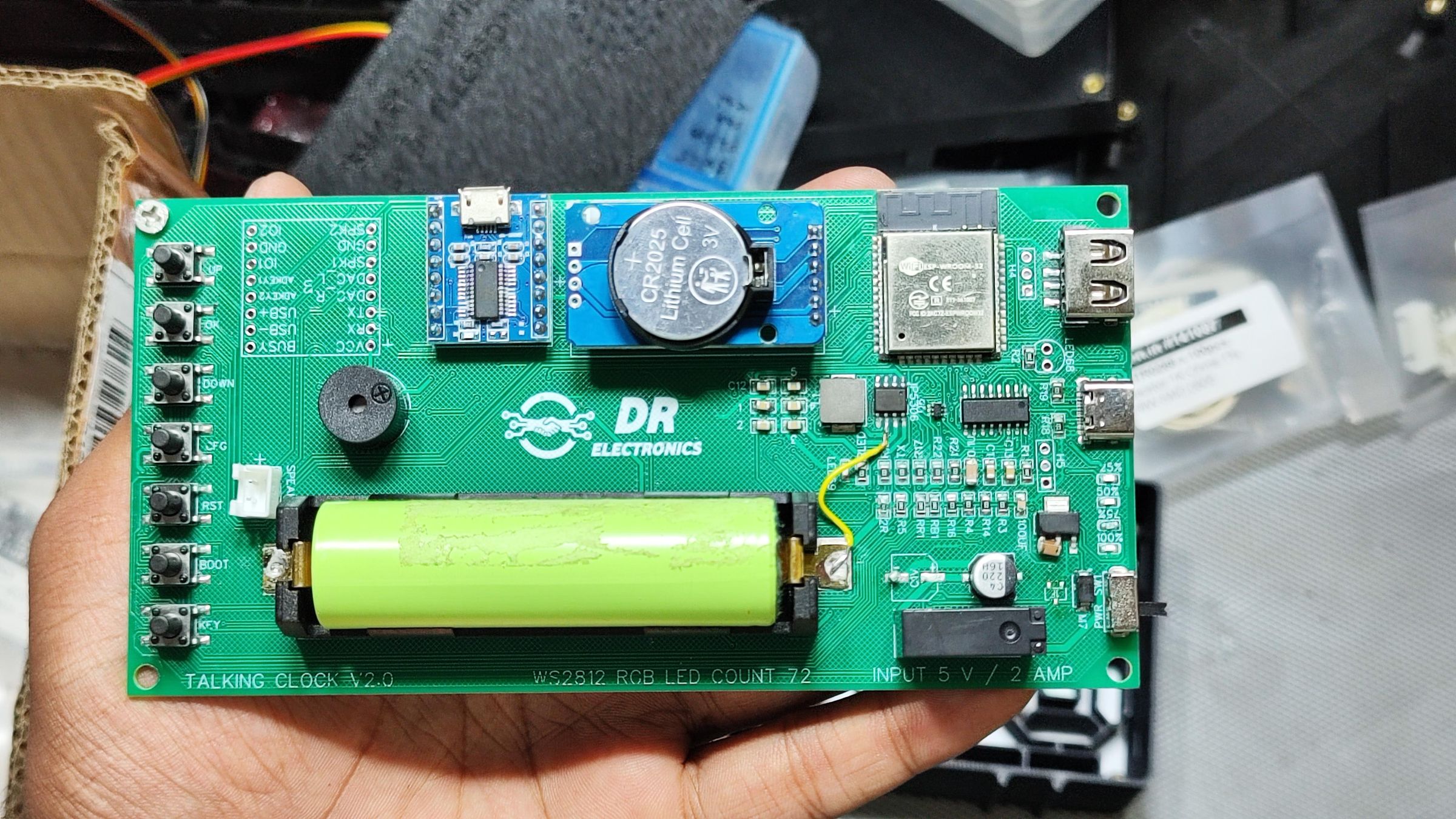

ระบบจัดการไฟ (BMS): ใช้ไอซีเบอร์ IP5306 ที่เป็นวงจร Power Bank ยอดฮิต คอยรับไฟชาร์จจากพอร์ต Type-C เข้าแบต 18650 แล้วบูสต์ไฟกลับเป็น 5V เพื่อเลี้ยงระบบและชาร์จมือถือผ่านพอร์ต Type-A
-
หน้าจอสีสันสดใส: ใช้ไฟ LED แบบ WS2812B (Addressable RGB) จำนวน 73 ดวง เรียงเป็นตัวเลขดิจิทัล
-

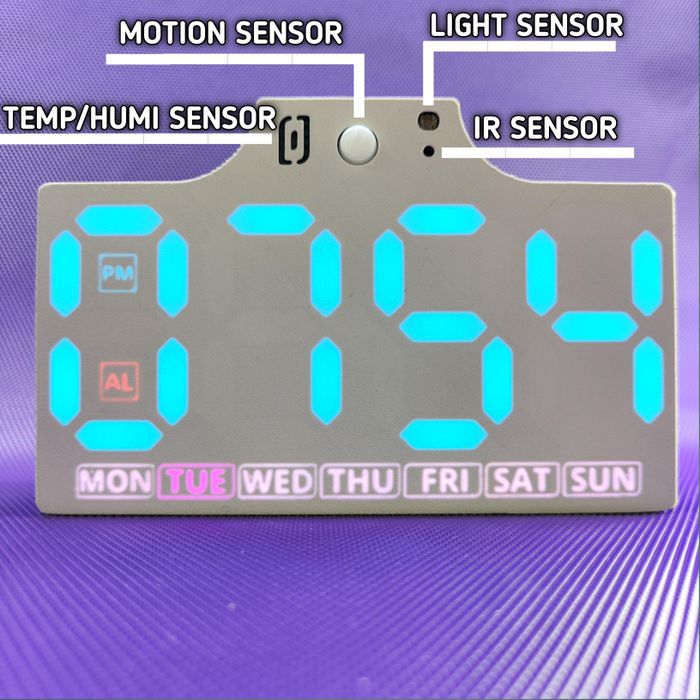

เซนเซอร์จัดเต็ม: มีทั้ง DHT11 (วัดอุณหภูมิ/ความชื้น), PIR (จับการเคลื่อนไหวเพื่อเปิดไฟจออัตโนมัติ), LDR (หรี่แสงตอนปิดไฟนอน) และตัวรับสัญญาณ IR (เพื่อกดรีโมทเปลี่ยนสีไฟ)
💡 ป้ายยาไอเทมเด็ด: โปรเจกต์นี้เค้าใช้เทคนิคการปริ้นท์ 3D ที่เรียกว่า "Pause-at-Height" คือการปริ้นท์เคสหน้าปัดด้วยพลาสติกสีขาว 2 เลเยอร์แรกเพื่อทำหน้าที่เป็นแผ่นกระจายแสง (Diffuser) แล้วกดหยุดเครื่อง เพื่อเปลี่ยนเป็นพลาสติกสีดำปริ้นท์ทับเป็นช่องๆ เพื่อกันแสง LED รั่วหากัน!
หากเพื่อนๆ กำลังมองหา ชิป ESP32, ไฟเส้น WS2812B, เซนเซอร์ต่างๆ หรืออยากใช้ บริการรับปริ้นท์ 3D เนียนๆ แวะมาจัดของที่ Globalbyte Shop ได้เลยครับ เรามีของพร้อมส่ง และรับจบงานพิมพ์ 3D ทัก LINE OA มาส่งแบบให้ประเมินราคาได้ฟรี!
เคล็ดลับการบัดกรีสำหรับโปรเจกต์นี้ 🔧
เนื่องจากตัวบอร์ดมีทั้งอุปกรณ์แบบแปะผิว (SMD) และแบบเจาะรู (THT) เค้าเลยแนะนำให้ "บัดกรีจากของที่เตี้ยสุด ไปหาของที่สูงที่สุด" ครับ เริ่มจากพวกไอซี (IP5306, ESP32) และตัวต้านทาน SMD ก่อน แล้วค่อยมาปิดจบที่รังถ่าน 18650 และปุ่มกด
⚠️ คำเตือนเรื่องความร้อน (Soldering Warning)
ไฟ LED รุ่น WS2812B ไวต่อความร้อนมาก! อย่าจี้หัวแร้งแช่ไว้ที่แผ่นแพดนานเกิน 2-3 วินาทีเด็ดขาด ไม่งั้นชิปไอซีข้างในหลอดไฟจะสุกและพังทันทีครับ!
🔗 ข้อมูลอ้างอิงและดาวน์โหลดซอร์สโค้ด (ตามไปโหลดกันได้เลย):
เนื่องจากโค้ดของโปรเจกต์นี้มีการใช้ไลบรารีหลายตัว (FastLED, DHT, RTClib) แอดมินแนะนำให้เพื่อนๆ เข้าไปโหลดโค้ดฉบับเต็มที่มีไฟล์ Headers แอนิเมชันครบๆ ได้ที่ลิงก์ผู้พัฒนาโดยตรงครับ:
⚡ อุปกรณ์พร้อม ไอเดียพร้อม แล้วคุณล่ะพร้อมปั้น Gadget ของตัวเองหรือยัง? ⚡
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้สรุปและเรียบเรียงมาจากโปรเจกต์งานประดิษฐ์ต่างประเทศ ข้อมูลการจัดการพลังงาน การต่อวงจรชาร์จแบตเตอรี่ 18650 และการบัดกรีแผงวงจร SMD มีความซับซ้อน ผู้ที่ต้องการสร้างตามควรใช้ความระมัดระวังเป็นพิเศษในการเช็คขั้วบวกลบ เพื่อป้องกันไฟลัดวงจรหรืออันตรายจากแบตเตอรี่ครับ!
