เคยนึกไหมว่าจะติดตั้ง "ไฟบอกเกียร์" แบบคลาสสิก ใช้ Nixie Tube (หลอดไฟแบบเก่า ที่เรืองแสงสวยๆ) บนรถของคุณ? Nixie Tube เป็นหลอดไฟแบบ vintage ที่สร้างมาเมื่อ 1950s นิยมใช้ในเครื่องมือวัด และจอแสดงผล มันมีลักษณะเป็นตัวเลขที่เรืองแสงสีแดง-ส้มที่สวยงามมาก ในบทความนี้ เราจะสอนคุณสร้างระบบบอกเกียร์รถ โดยใช้ ESP32 Microcontroller เพื่อประมวลผลข้อมูล และควบคุม Nixie Tube แสดงผลเกียร์ที่รถกำลังใช้งาน เป็นโปรเจกต์ที่ผสมผสาน "ความเก่า" กับ "เทคโนโลยีใหม่" ได้อย่างสวยงาม

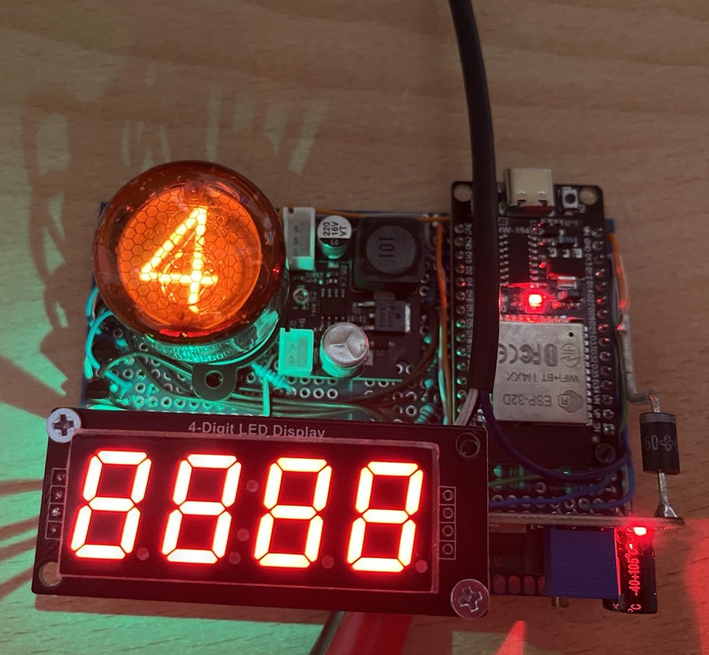

บอร์ด Nixie Tube Gear Indicator ที่ติดตั้งแล้ว

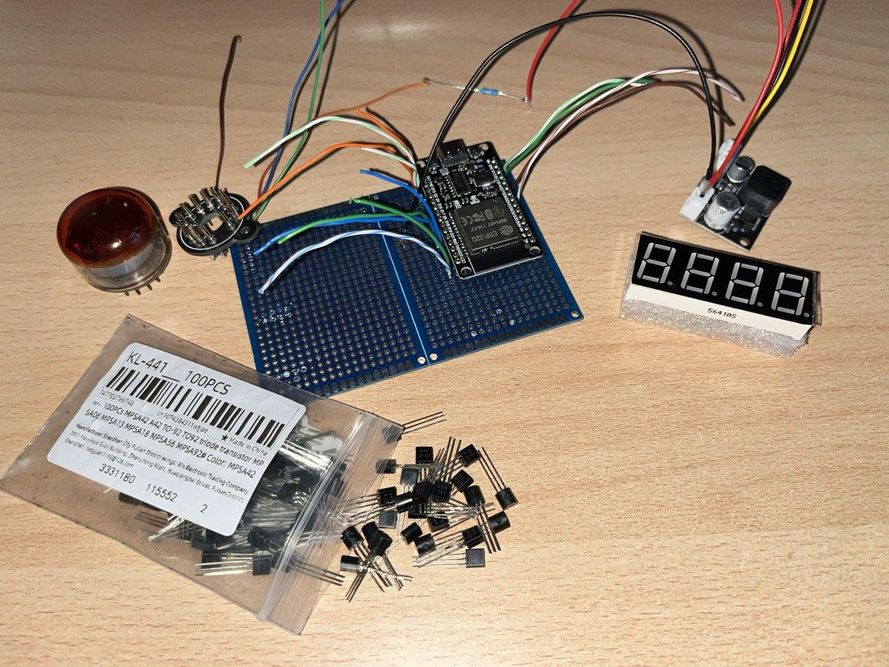

การจัดวางคอมโพเนนต์บนบอร์ด
ทำไมต้องเลือก Nixie Tube?
ถามว่าทำไมไม่ใช้ LCD หรือ LED display ทั่วไป? เพราะ Nixie Tube มีอักษรณ์ที่แตกต่าง มีสีแสง "อบอุ่น" ที่ดูคลาสสิก และ "ตัวเลข" ที่เรืองแสงแบบ 3D ซึ่งเทพ LCD ไม่ได้ มันให้ความรู้สึกเหมือนกำลังมองดูเครื่องมือเก่าๆ ของเครื่องจักรหรือการบิน ซึ่งดูเก่าแก่อย่างม่วนใจ และสำหรับคนรักรถ หรือคนที่ชอบ "retro aesthetic" มันเป็นสิ่งที่ "must have"
ประเด็นสำคัญ: Nixie Tube คืออะไร?
Nixie Tube (ชื่ออย่างเป็นทางการ: Numerical Indicator eXperimental eQuipment) เป็นหลอดแสดงผลที่ใช้ไฟฟ้า 170-200V สูง บรรจุตัวเลข 0-9 ทำจากลวดนิกเกิลที่ร้อนแดง เวลามี Voltage ตัวเลขจะเรืองแสง การใช้ Nixie Tube ต้องมี High Voltage Driver ที่ลดแรงดันจาก Microcontroller (3.3V หรือ 5V) มาเป็น 170V ตามที่ Nixie ต้องการ
อุปกรณ์ที่ต้องใช้ (Supplies)
Power & Protection
- DC-DC High Voltage Converter (170-200V)
- Voltage Regulator 5V & 3.3V
- Resistors & Capacitors (Protection)
- Power Diodes (1N4007)
Control & Processing
- ESP32 Microcontroller
- SN74HC595 Shift Register (Control)
- SN74141 BCD Decoder
- NPN Transistor (Control)
External Connections
- CAN Transceiver (Optional - for vehicle integration)
- OBD-II Connector (For CAN bus)
- USB Type-C Connector
Displays & Indicators
- Nixie Tube ZM1370 (หรือรุ่นอื่น)
- OLED Display 0.96" (Status indicator)
- LED Indicator (Power/Status)
Nixie Driving Stage
- High Voltage Transistors (2N2219)
- Current Limiting Resistors (470kΩ)
- Multiplexing Relays (Optional)
Passive Components
- Electrolytic Capacitors (1000µF+)
- Film Capacitors (Filtering)
- Pull-up/Pull-down Resistors
- Ferrite Beads (EMI Suppression)
ขั้นตอนการสร้าง (6 Steps)
1Electrical Schematic and Wiring
ก่อนอื่น ต้องเข้าใจวงจรการทำงาน: ESP32 จะอ่านข้อมูลเกียร์จาก CAN Bus ของรถ (ผ่าน OBD-II) จากนั้น ESP32 ส่ง Digital Signal ไปยัง Shift Register ซึ่งจะควบคุม BCD Decoder และ High Voltage Driver เพื่อเปิด/ปิด Nixie Tube ตามตัวเลขที่ต้องการ
- เตรียมแผนผังวงจร (Schematic) ให้ชัดเจน
- ต่อ ESP32 กับ Shift Register ผ่าน GPIO (ใช้ SPI Protocol)
- ต่อ DC-DC Converter สำหรับให้ 170V แก่ Nixie Tube
- ต่อ CAN Transceiver หากต้องอ่านข้อมูลจากเครื่องยนต์
⚠️ ระวัง! High Voltage อันตราย
Nixie Tube ใช้ 170-200V ซึ่งอันตรายมาก ห้ามเอาตัวแตะ หรือลองไทมิ่งเมื่อระบบเปิด อยู่ ต้องตัด Power ออกให้หมดก่อนเซอร์วิส
2Assembly & Soldering
ประกอบส่วนประกอบทั้งหมดลงบนพีซีบี (Printed Circuit Board) นี่เป็นขั้นตอนที่ต้องความยากเยินและความเป็นระเบียบ
- ใช้ Soldering Iron ที่อุณหภูมิ 350-400°C
- เซาะ Resistor และ Capacitor ขนาดเล็ก ก่อน
- ต่อ IC (Integrated Circuit) เช่น Shift Register, Decoder หลังจากนั้น
- ต่อ High Voltage Components ล่าสุด และใช้ความระมัดระวัง
- ตรวจสอบทุก Solder Joint ให้มันดูสะอาด ไม่มี Cold Joint (ที่แตกเพราะ Solder ไม่พอ)
- ใช้ Multimeter ตรวจสอบ Continuity บน Power Rail และ Ground
3Test of Power, Display and Nixie Tube
มาถึงขั้นที่สำคัญ: ทดสอบว่าระบบทำงานได้หรือไม่ ต้องทำอย่างระมัดระวัง
- ปิด Power Supply ทั้งหมด ก่อนแล้ว
- ใช้ Multimeter วัด Voltage ที่ Power Rail (ต้อง 5V และ 3.3V)
- วัด Voltage ที่ Nixie Tube Output (ต้อง 170-200V)
- เปิด Power อีกครั้ง แล้วส่ง Test Signal จาก ESP32
- ดู Nixie Tube ว่าเรืองแสงหรือไม่ (ต้องเห็นตัวเลข 1-9)
- ถ้า Nixie ไม่เรืองแสง อาจมีปัญหาที่ High Voltage Driver หรือ Nixie Tube เสีย
4How the Firmware Calculates the Gear
ตรงนี้คือ "สมอง" ของโปรเจกต์: โค้ด (Firmware) ที่รันใน ESP32
- อ่านข้อมูล CAN Bus จากรถ (ตัวเลขที่บ่งบอกเกียร์)
- แปลงข้อมูล CAN Message เป็นตัวเลข (1, 2, 3... หรือ P, R, N, D)
- ส่ง Binary Code ไปยัง BCD Decoder ผ่าน Shift Register
- ควบคุมระยะเวลา (Timing) เพื่อให้ Nixie Tube เรืองแสงได้เต็มที่
// ตัวอย่าง Pseudocode: // 1. อ่าน CAN Bus uint8_t gear = readGearFromCAN(); // 2. แปลงเป็นตัวเลข 0-9 (สำหรับ Nixie Tube) uint8_t nixie_digit = gear & 0x0F; // 3. ส่ง Binary code ไป SPI sendToShiftRegister(nixie_digit); // 4. เปิด Nixie Tube โดยให้ High Voltage enableNixieTube(); delay(20000); // ให้เรืองแสง 20 ms
5Uploading the Firmware
ต้องโหลดโค้ด Firmware เข้า ESP32 นี่เป็นการตั้งค่าให้มันรู้ว่าต้องทำอะไร
- ใช้ Arduino IDE หรือ VS Code + PlatformIO
- เชื่อมต่อ ESP32 ผ่าน USB Type-C
- เลือก Board Type "ESP32 DevKit" ในการตั้งค่า
- ระบุ COM Port ที่ ESP32 เชื่อมต่อ
- กดปุ่ม "Upload" ฟังก์ชั่นจะเริ่มโหลดโค้ด (Flash) เข้า ESP32
- รอ 10-30 วินาที จนกว่า Upload จะสำเร็จ
ปล. โค้ดต้องติดตั้ง CAN Bus Library ด้วย เพื่ออ่านข้อมูลจากรถ และ Shift Register Control Library สำหรับการควบคุม Nixie
6Ride and Enjoy
ตอนนี้โปรเจกต์พร้อมแล้ว! เวลานี้ติดตั้งสิ่งนี้บนรถและเพลิดเพลินไปกับ Nixie Tube ที่เรืองแสงสวยๆ ในห้องคนขับ
- ติดตั้งหลอด Nixie และบอร์ด ESP32 ในตำแหน่งที่มองเห็นชัดจากหน้าปัดรถ
- ต่อสายสัญญาณ CAN Bus จากรถเข้า ESP32 (ผ่าน OBD-II)
- ต่อสายไฟ 12V จากแบตเตอรี่รถ (ผ่าน Fuse ป้องกันไฟไหม้)
- เปิด Ignition ของรถ และดู Nixie Tube เรืองแสงแสดงเกียร์
- เปลี่ยนเกียร์ (1, 2, 3, D, R, P) แล้วดู Nixie Tube บอกเกียร์อย่างถูกต้อง
- ถ้าทั้งหมดทำงานได้ - ยินดีด้วย! คุณสร้างสำเร็จแล้ว

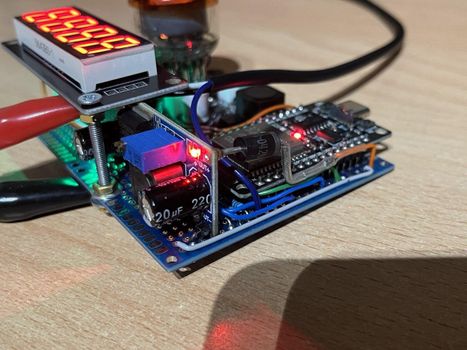

ทดสอบ Nixie Tube ว่าเรืองแสง

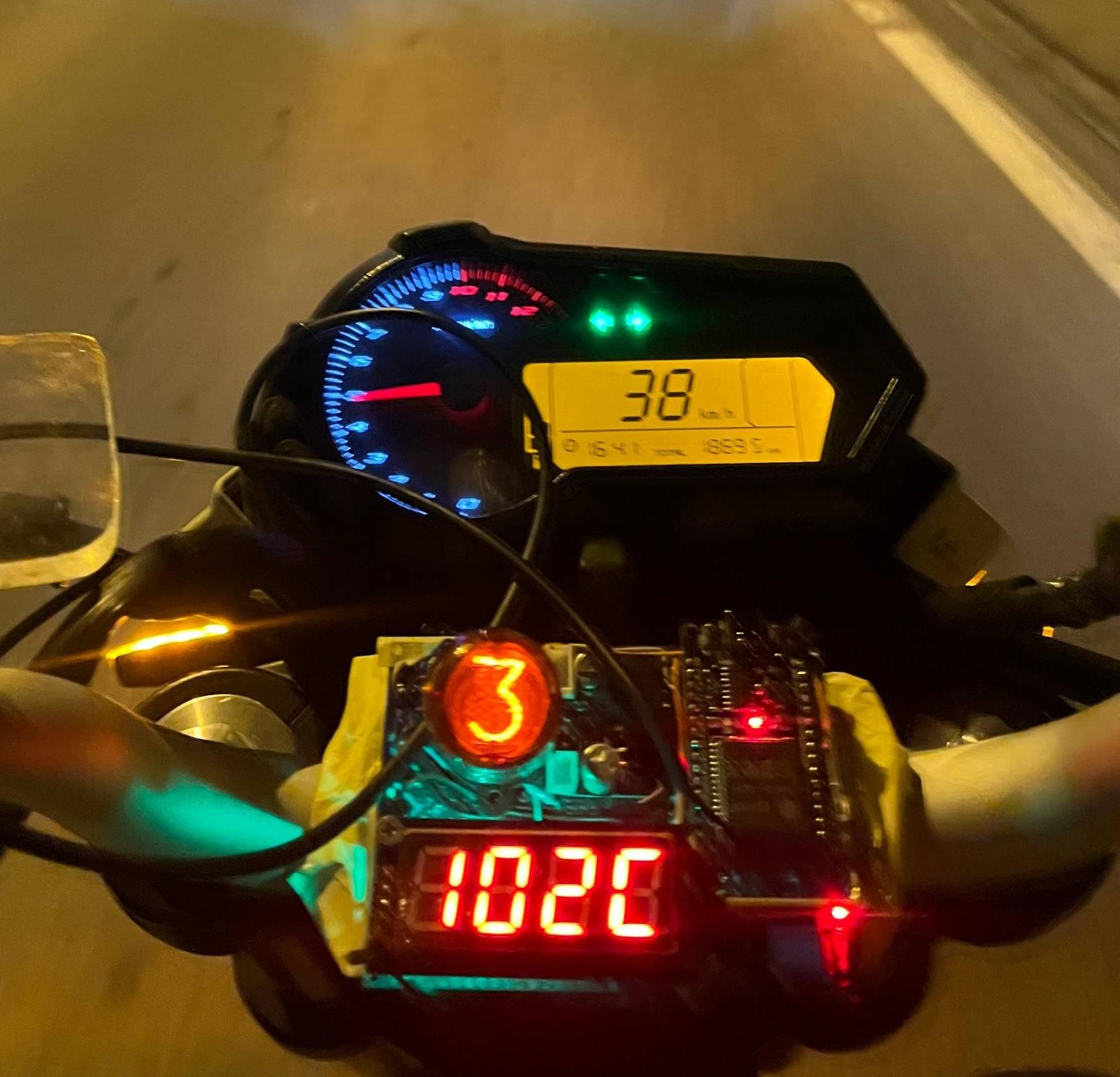

ติดตั้งสำเร็จ พร้อมใช้งานจริง
เคล็ดลับสำคัญ (Pro Tips)
-
ใช้ DMA (Direct Memory Access): ปล่อยให้ ESP32 ส่ง Data ไปยัง Nixie โดยไม่ต้องใช้ CPU Cycle เพื่อการตอบสนองที่เร็วขึ้น
-
ตรวจสอบ CAN Bus Speed: ต้อง 500kbps หรือ 125kbps ตามรุ่นรถ ถ้าตั้งผิด จะไม่อ่านข้อมูลได้
-
ป้องกัน EMI: ใช้ Ferrite Beads บนสายไฟ เพื่อลดรบกวนจากเสียง
-
Testing ด้วยอ่านมิ้น: ก่อน Upload โค้ด ให้ทดสอบเรขาคณิต GPIO Voltage ด้วย Multimeter
-
อ่านเกียร์ถูกต้อง: CAN Message ID อาจต่างกันไปตามยี่ห้อรถ ต้องศึกษา Datasheet ของรถให้ละเอียด
สิ่งที่ต้องทราบ
โปรเจกต์นี้อาจใช้เวลา 20-40 ชั่วโมง ขึ้นอยู่กับประสบการณ์ของคุณ ถ้าเป็นครั้งแรก อาจติดปัญหาที่การ Soldering หรือการเข้าใจ CAN Protocol ต้องใจเย็นและศึกษาเพิ่มเติม แต่เมื่อสำเร็จแล้ว ผลลัพธ์นั้นคุ้มค่าที่สุด ที่เห็น Nixie Tube เรืองแสงสวยๆ แสดงเกียร์ทุกครั้งที่ขับรถ
สรุป
การสร้างระบบบอกเกียร์ด้วย Nixie Tube และ ESP32 เป็นโปรเจกต์ที่สวยงาม ผสมผสาน "ความโบราณ" กับ "เทคโนโลยี" ได้ลงตัว มันไม่เพียง "ใช้งานได้จริง" แต่ยัง "ดูเก๋มาก" อีกด้วย ถ้าคุณเป็นแฟนตัวจริงของรถคลาสสิก หรือชอบ DIY Electronics นี่เป็นโปรเจกต์ที่ "ต้องลอง" เพราะประสบการณ์ที่ได้จะมีค่ามหาศาล
