เคยเป็นไหมครับ? เวลาต้องพรีเซนต์งานหน้าห้อง หรือเจอเรื่องตื่นเต้น หัวใจจะเต้นแรง หายใจตื้นและเร็วไปหมด ทำให้ดึงสติกลับมายากมาก

ในทางวิทยาศาสตร์ การหายใจช้าๆ อย่างเป็นจังหวะจะช่วยดึงร่างกายเราออกจากโหมด "สู้หรือหนี (Fight or Flight)" ให้กลับมาผ่อนคลายได้ แต่นาทีที่กำลังแพนิกใครจะมานั่งนับจังหวะหายใจถูกล่ะ? นี่เลยเป็นที่มาของโปรเจกต์ "Calm Pulse" แกดเจ็ตคลายเครียดไซส์พกพา ที่จะใช้ "แสงและแรงสั่น" เป็นตัวไกด์จังหวะการหายใจให้เรากลับมามีสติอีกครั้ง!

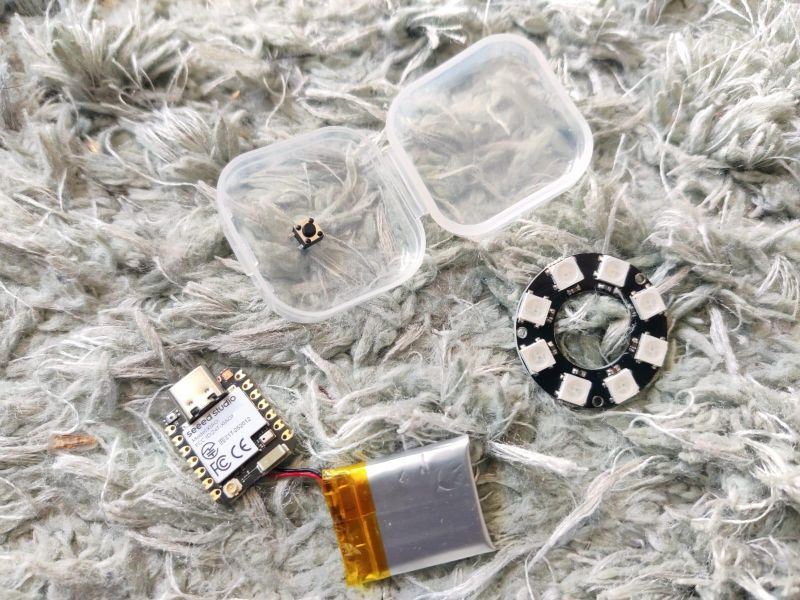

อุปกรณ์ที่ต้องเตรียม (Supplies)

• บอร์ด Seeed Studio XIAO ESP32-C6 (เล็กพริกขี้หนู มีวงจรชาร์จแบตในตัว)
• วงแหวนไฟ LED WS2812 แบบ 8 ดวง
• แบตเตอรี่ LiPo ขนาดเล็ก (3.7V, 250 mAh)
• ปุ่มกด (Tactile Push Button)

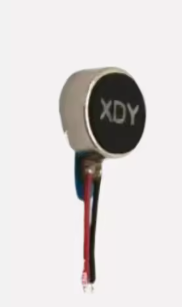

• มอเตอร์สั่น 3V (Vibration Motor)
• กล่องพลาสติกใสขนาดเล็ก (ประมาณ 5x5 ซม.)
• ปืนกาวร้อน (Glue Gun)

Step 1: แกดเจ็ตนี้ทำอะไรได้บ้าง? (Features)

Calm Pulse เป็นอุปกรณ์ที่ไกด์จังหวะการหายใจ (เข้า-กลั้น-ออก) ผ่านแสงไฟ LED ที่ค่อยๆ สว่างขึ้น/หรี่ลง พร้อมกับมอเตอร์สั่นเบาๆ ให้เราสัมผัสจังหวะได้โดยไม่ต้องมองจอ โดยมี 3 โหมดหลักคือ:

• โหมด Relax (4-4-6): หายใจเข้า 4 วิ, กลั้น 4 วิ, ออก 6 วิ (การหายใจออกยาวๆ ช่วยลดความเครียดได้ดีที่สุด)
• โหมด Focus (Box Breathing 4-4-4): หายใจเข้า-กลั้น-ออก อย่างละ 4 วินาทีเท่ากัน ช่วยเรียกสมาธิก่อนทำงาน
• โหมด Panic (3-3-4): จังหวะสั้นลง สำหรับจัดการอาการตื่นเต้นกะทันหัน

การควบคุมทั้งหมดจบในปุ่มเดียว: กดค้าง (เปิด/ปิด), กด 1 ครั้ง (เปลี่ยนโหมด), กดเบิ้ล (เข้าโหมด Panic)

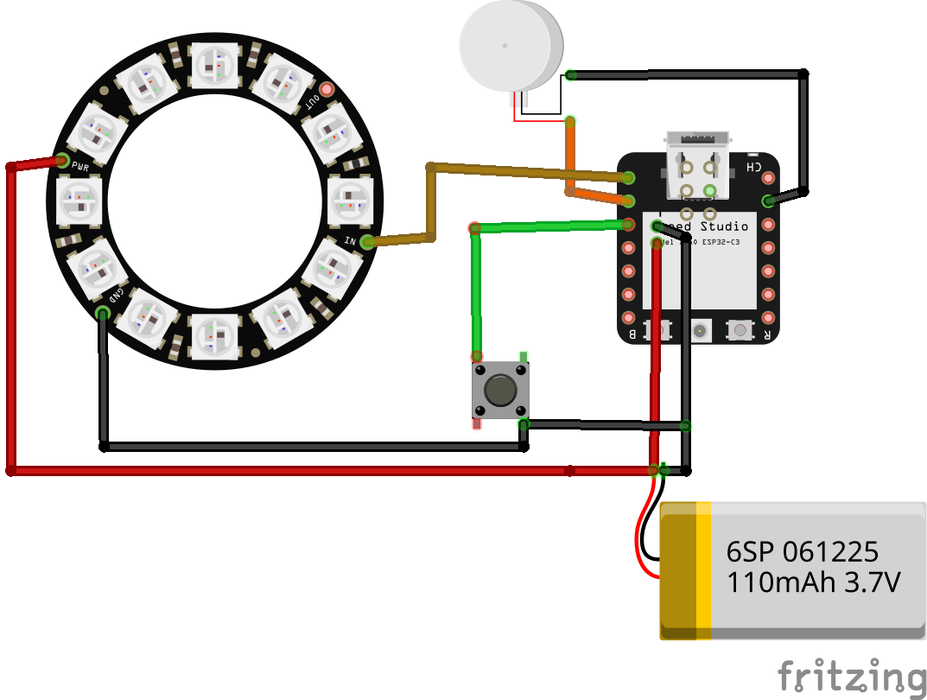

Step 2: การต่อวงจร (Connections)

การต่อสายไฟของโปรเจกต์นี้เรียบง่ายมาก เชื่อมต่อทุกอย่างเข้ากับบอร์ด XIAO ESP32-C6 ได้เลย:

• ไฟ LED Ring: VCC -> 5V / GND -> GND / DIN -> D0
• ปุ่มกด: ขาฝั่งนึง -> D2 / ขาแนวทแยง -> GND (ในโค้ดจะใช้ Pull-up ภายใน)
• มอเตอร์สั่น: สายบวก -> D1 / สายลบ -> GND
• แบตเตอรี่ LiPo: ต่อเข้าช่องขั้วแบตเตอรี่ด้านหลังบอร์ด XIAO ได้โดยตรง

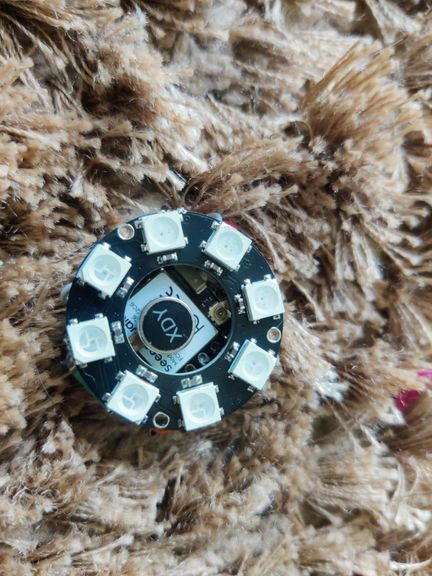

Step 3 & 4: การจัดวางชิ้นส่วนในกล่อง

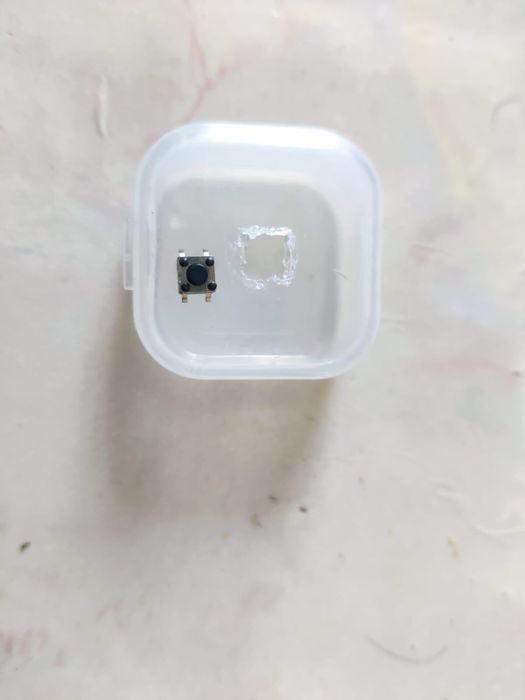

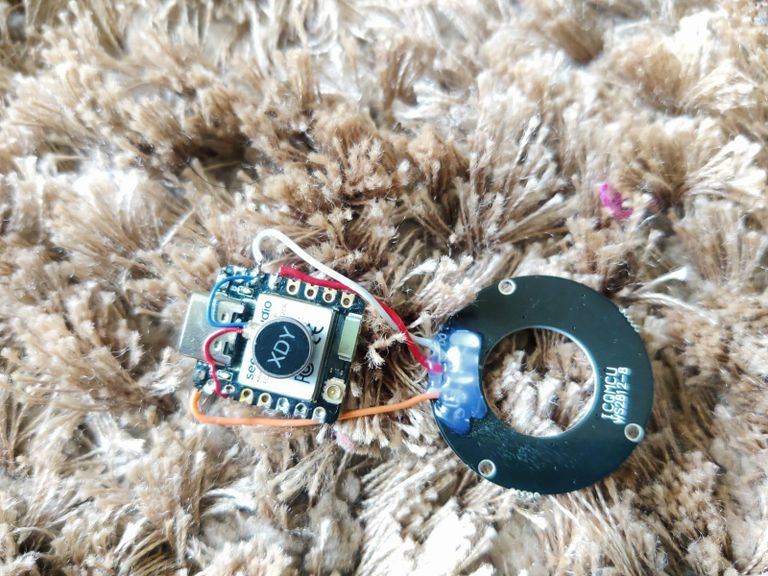

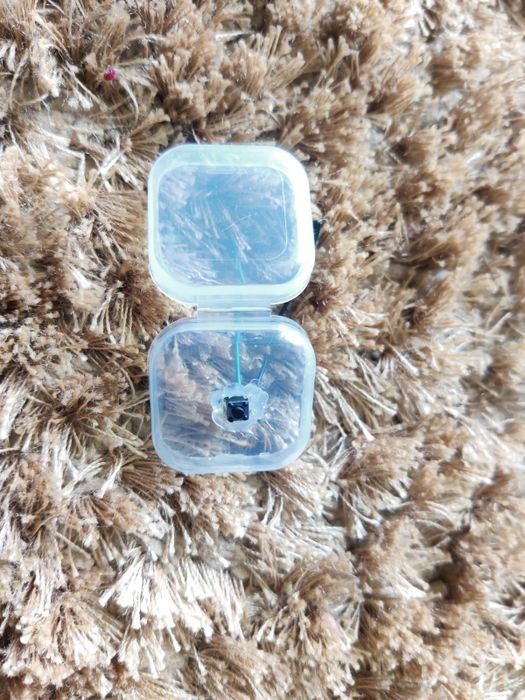

เริ่มจากเจาะรูกล่องพลาสติกด้านบนเพื่อใส่ปุ่มกดเข้าไป แล้วอัดกาวร้อนด้านในให้แน่น จากนั้นนำวงแหวน LED ไปแปะกาวให้หันหน้าออก ส่วนมอเตอร์สั่นให้นำไปติดขอบกล่องด้านใน (หรือแปะทับบนบอร์ดเลย) เพื่อให้เวลาเราถือกล่องจะได้รู้สึกถึงแรงสั่นชัดๆ

คลิกเพื่อดูรูปภาพการประกอบ (View More)

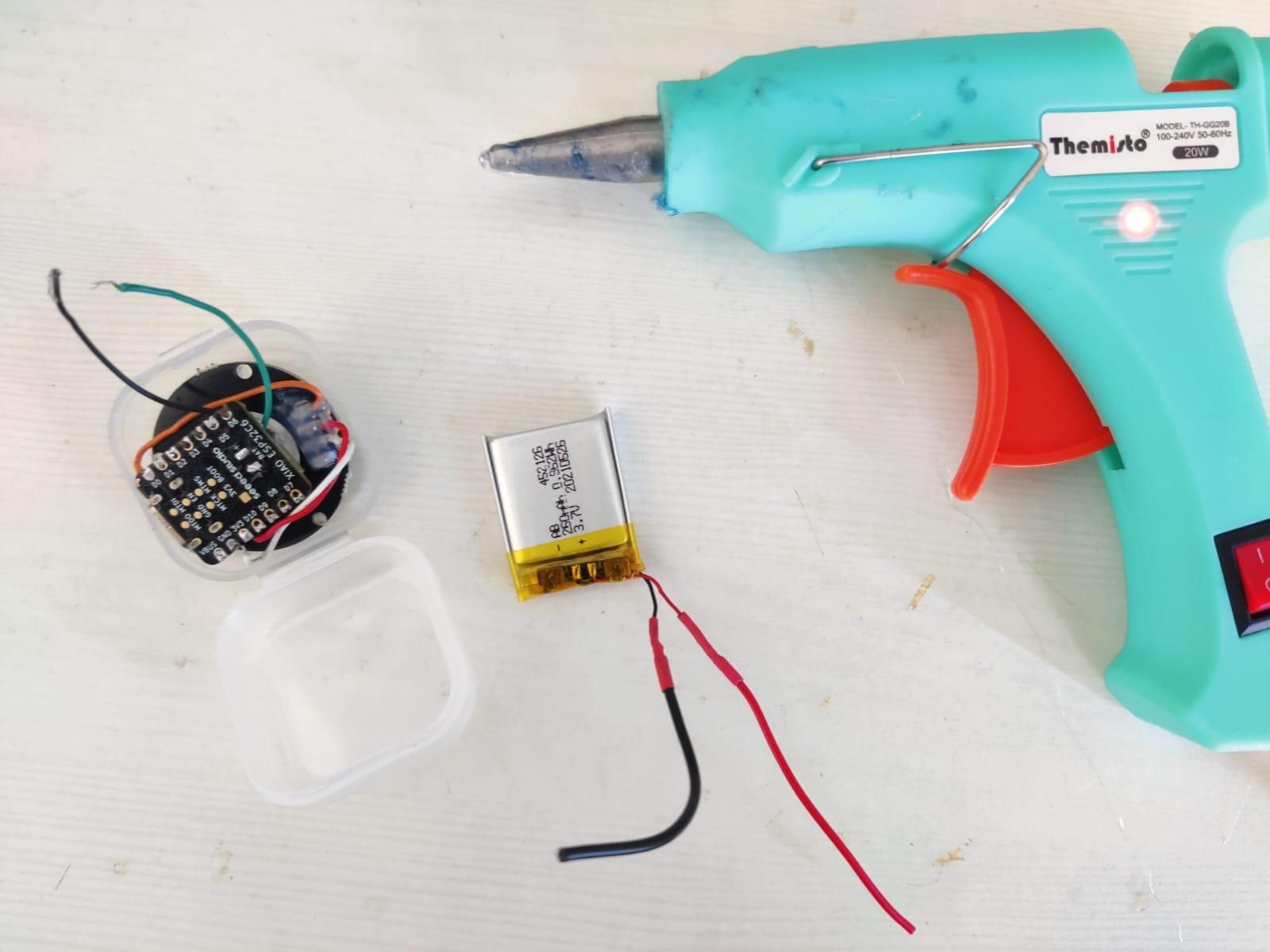

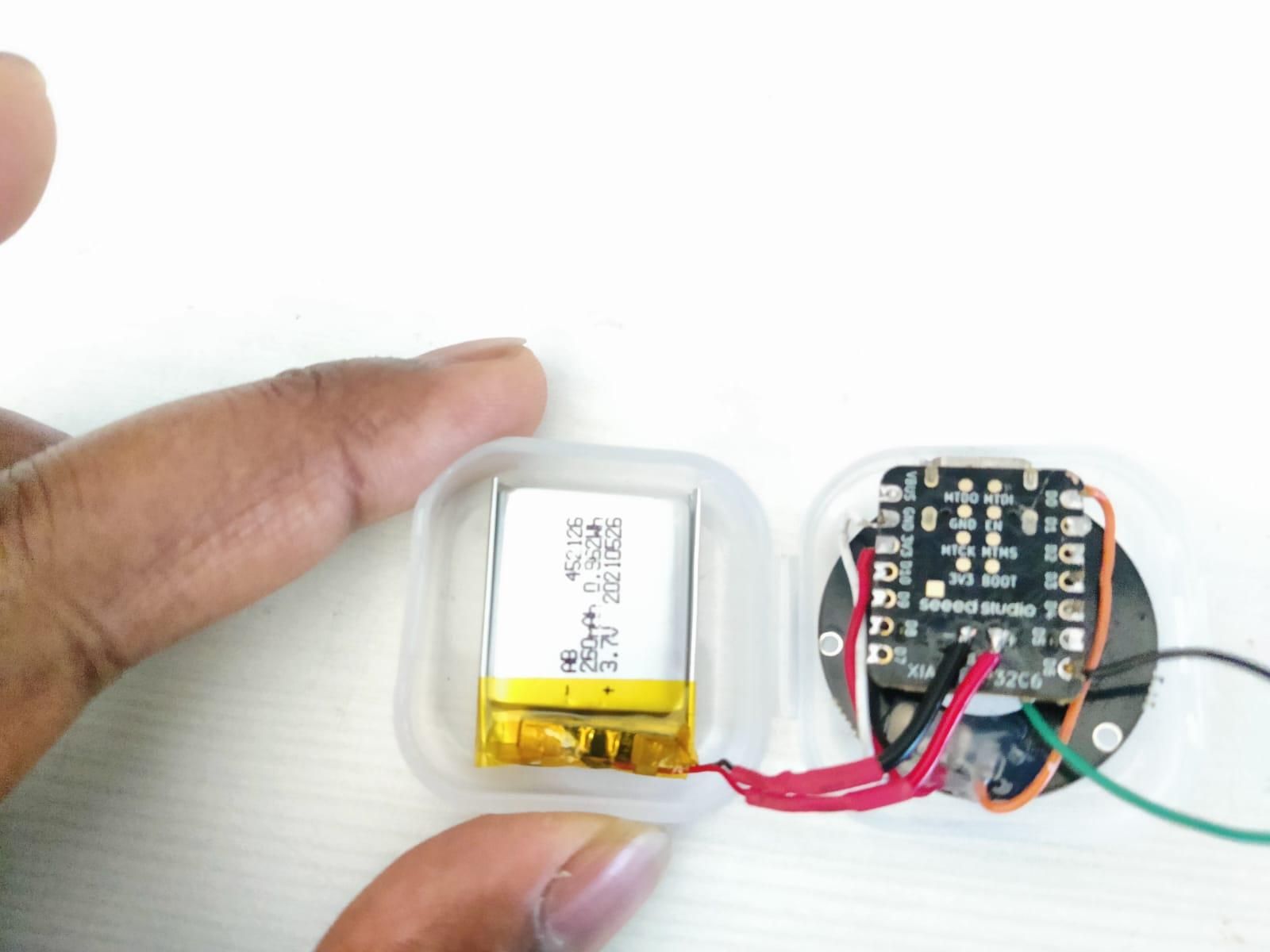

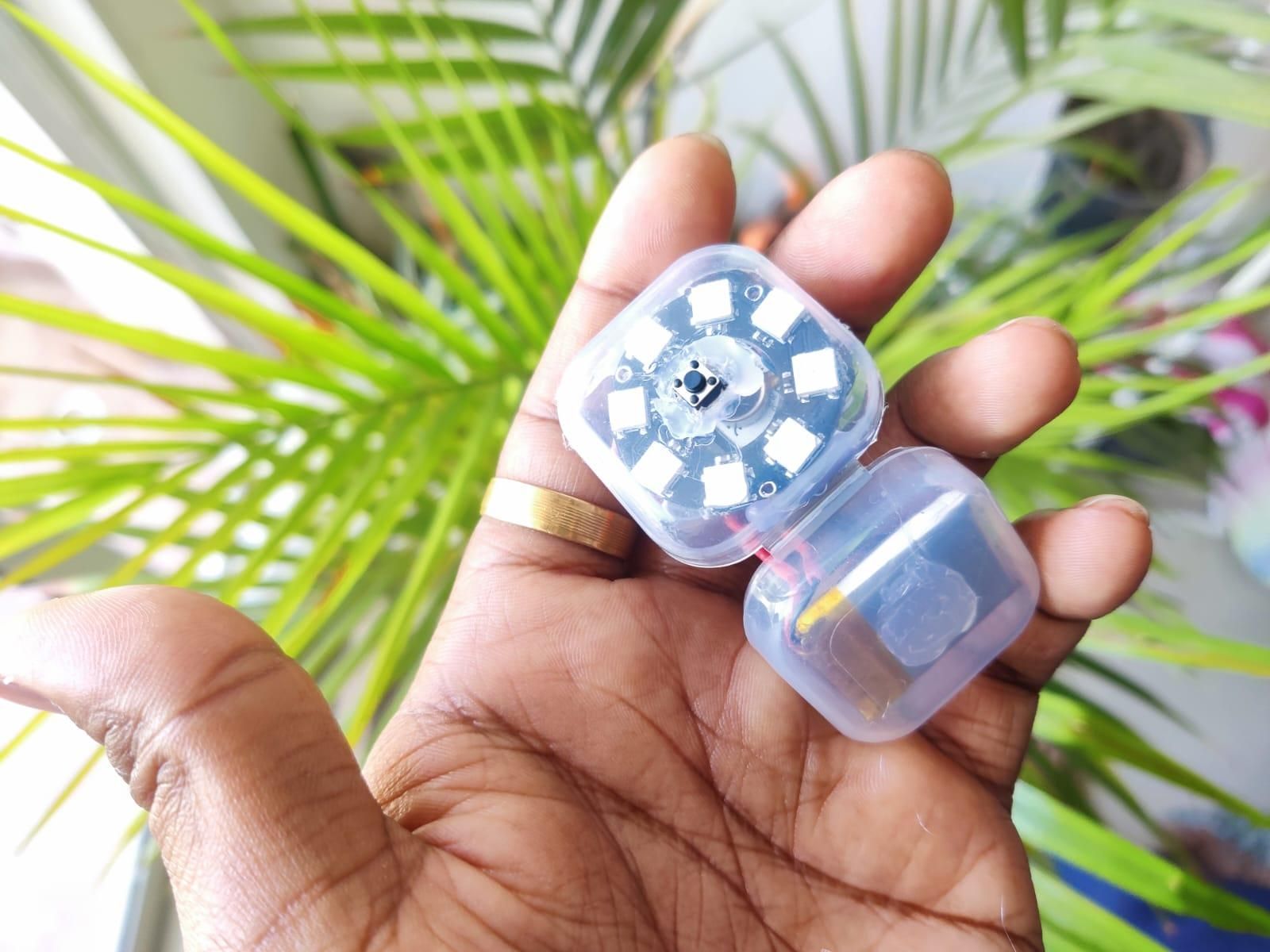

Step 5: เก็บสายไฟและประกอบร่าง

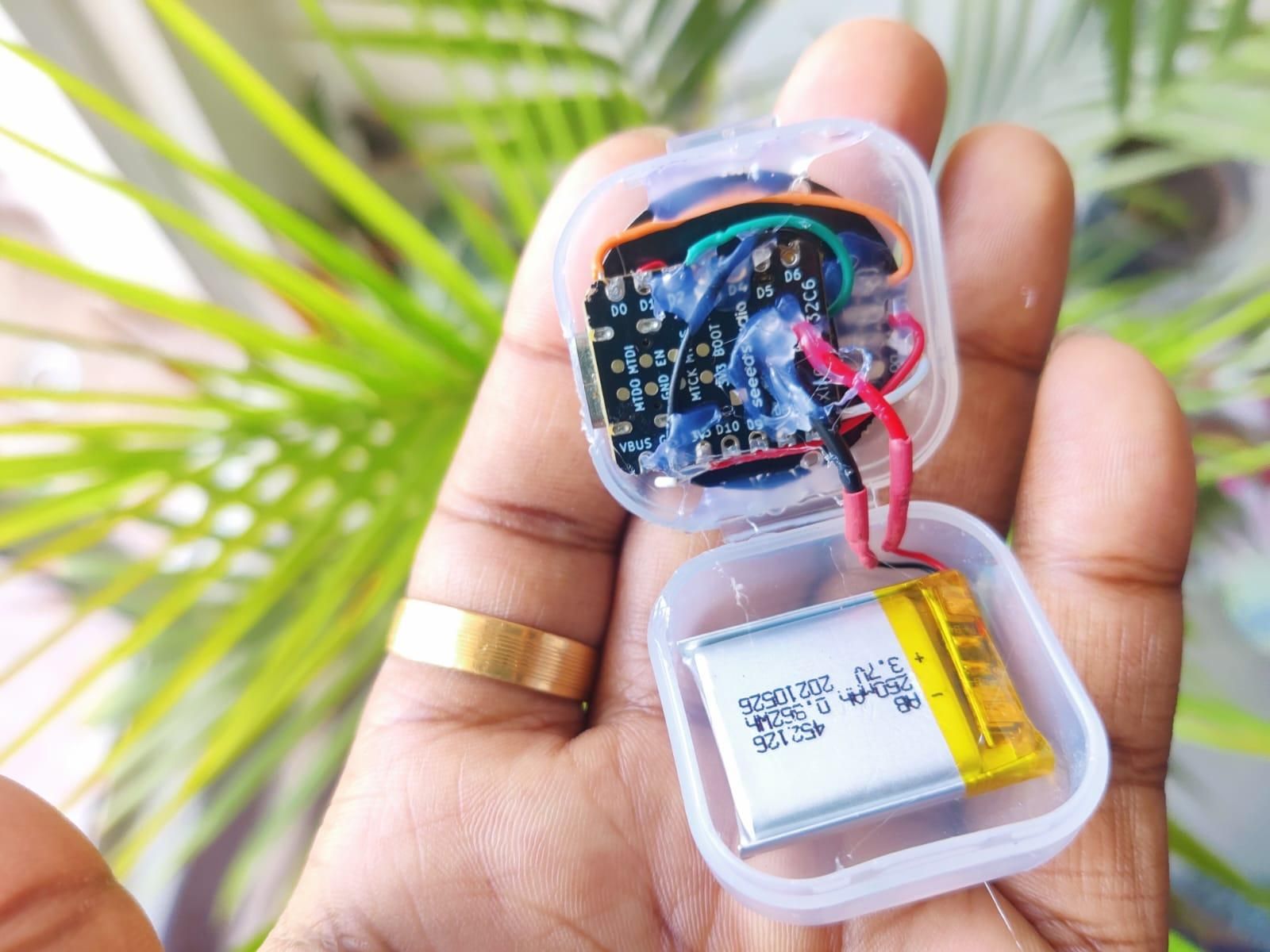

วางแบตเตอรี่ LiPo หลบมุมไว้ด้านหลังบอร์ด XIAO อย่างระมัดระวัง บัดกรีสายไฟทั้งหมดให้เรียบร้อย (หยอดกาวร้อนทับจุดบัดกรีกันสายหลุดด้วยนะ) จัดสายให้เรียบร้อยแล้วปิดฝากล่องได้เลย!

คลิกเพื่อดูรูปภาพการประกอบขั้นสุดท้าย (View More)

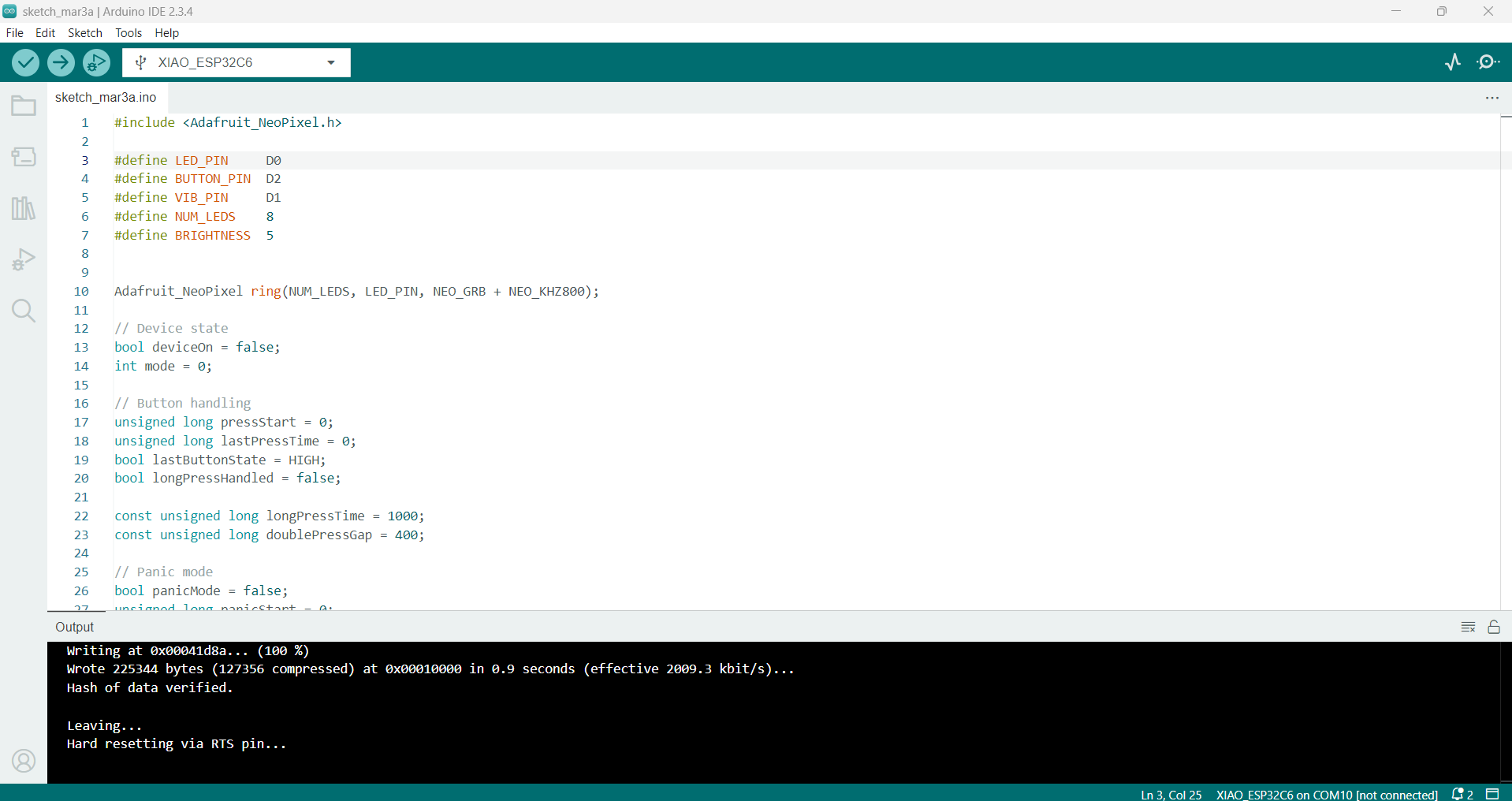

Step 6: อัปโหลดโค้ดลงบอร์ด

ขั้นตอนสุดท้ายคือการนำโค้ดไปใส่ในบอร์ด XIAO ESP32-C6 ผ่านโปรแกรม Arduino IDE โดยต้องติดตั้งแพ็กเกจบอร์ดของ ESP32 by Espressif Systems ก่อน (อย่าลืมใส่ลิงก์ JSON ลงในเมนู Preferences ด้วยนะ)

หัวใจของโค้ดนี้คือฟังก์ชัน applyFrame() ที่จะทำการอัปเดตความสว่างของไฟ LED ควบคู่ไปกับความแรงของการสั่น (PWM) ให้สอดคล้องกันเป๊ะๆ ตามจังหวะการหายใจที่เราเลือกไว้

คลิกเพื่อดูภาพการตั้งค่า Arduino IDE (View More)

ชมวิดีโอสาธิตการใช้งานจริง

โปรเจกต์นี้พิสูจน์ให้เห็นว่า บอร์ดจิ๋วๆ อย่าง ESP32 ไม่ได้มีไว้ทำแค่หุ่นยนต์หรือสมาร์ทโฮม แต่สามารถนำมาทำเป็น Gadget คูลๆ ที่ช่วยดูแลสุขภาพจิต (Emotional well-being) ของเราในชีวิตประจำวันได้ด้วย ลองไปดูคลิปการทำงานจริงกันเลยครับ!
