โฉมหน้าบอร์ดหัวแปลง HDMI เป็น VGA สุดเยิน ที่ผ่านการผ่าตัดซ่อมวงจรเสียงด้วยสายไฟจิ๋ว!
Wassup สายหาทำ! 🛠️ เสน่ห์อย่างนึงของการสั่งของอิเล็กทรอนิกส์ราคาถูกจากจีนคือ "การวัดดวง" ครับ บางทีเราก็ได้ของดีเกินราคามาใช้งาน แต่บางที... เราก็ได้ขยะไอทีมาแทน!
เมกเกอร์นามว่า [Nyanpasu64] ก็เป็นหนึ่งในคนที่แจ็คพอตแตกครับ แกไปซื้อหัวแปลง HDMI เป็น VGA แบบมีช่องเสียบหูฟังมา แต่ปรากฏว่าวงจรเสียงมันทำงานกากมาก เสียงจี่ เสียงซ่า กระจายเต็มหู! ปกติคนทั่วไปก็คงเขวี้ยงทิ้งแล้วยอมจ่ายแพงขึ้นอีกนิดเพื่อซื้ออันใหม่ใช่ไหมครับ? แต่สำหรับสาย Maker... ถ้ารู้ว่ามันควรจะทำงานได้แต่มันไม่ทำ เราก็แค่ "งัดมันมาซ่อมสิ!"
ต้นตอของความกาก: DAC Delta-Sigma ที่ทำงานไม่ตรงปก 🕵️♂️
ชิปแปลงสัญญาณภาพ HDMI เป็น VGA ส่วนใหญ่มักจะมีวงจร DAC (Digital-to-Analog Converter) ในตัวเพื่อแปลงเสียงดิจิทัลออกมาเป็นเสียงอนาล็อกให้เราเสียบหูฟังได้ครับ
โดยดีไซน์ของ DAC ในชิปตัวนี้เป็นแบบ Delta-sigma ซึ่งเป็นเทคนิคยอดฮิตในวงการออดิโอ หลักการคือมันจะดันความถี่ในการทำงาน (Switching frequency) ให้สูงมากๆ เพื่อดันสัญญาณรบกวน (Distortion) ให้หลุดกรอบการได้ยินของมนุษย์ออกไป

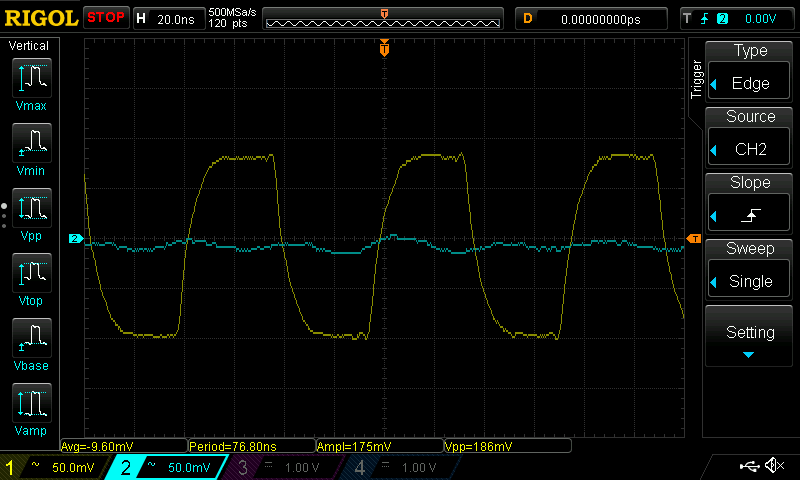

แต่ปัญหาของบอร์ดจีนตัวนี้คือ... วงจรกรองสัญญาณ (Filter) ดันไม่ทำงานตามที่คุยไว้! ทำให้คลื่นความถี่สวิตชิ่งพวกนั้นทะลักออกมาปะปนกับสัญญาณเสียงขาออกจนเละเทะไปหมด!
💡 ป้ายยาไอเทมเด็ด: การซื้อโมดูลอิเล็กทรอนิกส์โนเนมมักจะตามมาด้วยปัญหาเรื่อง Quality Control เสมอครับ ถ้าจะทำโปรเจกต์ออดิโอดีๆ สักชิ้น การเลือกใช้โมดูล Audio DAC ที่มีมาตรฐานคือคำตอบ!
หากเพื่อนๆ กำลังมองหา บอร์ดพัฒนาอิเล็กทรอนิกส์, โมดูลเซนเซอร์ หรือต้องการ บริการรับปริ้นท์เคส 3D (3D Printing Service) เพื่อทำกล่องครอบวงจรเสียงเท่ๆ แวะมาจัดที่ Globalbyte Shop ได้เลยครับ! ทัก LINE OA มาปรึกษาและประเมินราคาฟรีได้เลย!
ทางออกของคนดื้อ: ออกแบบ Filter ใหม่เองเลย! 🧰

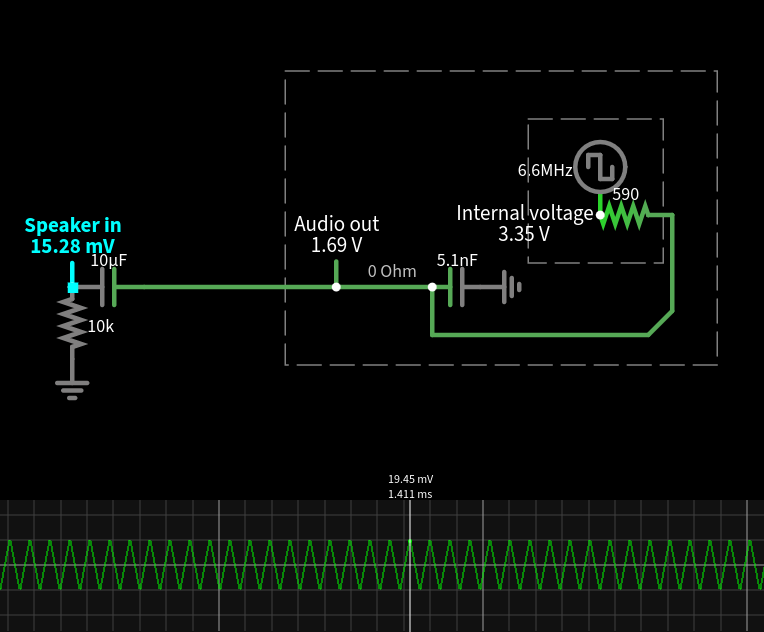

แทนที่จะยอมแพ้ [Nyanpasu64] ตัดสินใจออกแบบวงจร Filter ขึ้นมาใหม่ซะเลย! ซึ่งงานนี้ไม่ใช่แค่การเอาตัวเก็บประจุ (Capacitor) มาแปะมั่วๆ นะครับ แต่พี่แกดำดิ่งลงไปคำนวณทฤษฎีการออกแบบวงจรกรองความถี่ต่ำผ่าน (Low-pass filter) และเจาะลึกไปถึงผลกระทบของ อิมพีแดนซ์ (Impedance) ที่มีต่อวงจรด้วย โคตรเอาเรื่อง!
⚠️ คำเตือน: ไม่คุ้มค่าเหนื่อย แต่คุ้มค่าวิชา!
ถ้าถามถึงความคุ้มค่า... แค่ซื้อหัวแปลงยี่ห้อดีๆ ราคาเพิ่มอีกไม่กี่สิบบาทก็จบปัญหาแล้วครับ! แต่ก็นั่นแหละฮะ ถ้าเขาซื้อใหม่ เราก็คงไม่ได้เห็นบทความสอนคำนวณวงจร Filter ดีๆ แบบนี้แน่นอน ขอคารวะสปิริตทีมคนงบน้อย (Team Cheap) มา ณ ที่นี้!
🔗 ข้อมูลอ้างอิงและจุดวาร์ป (สายออดิโอห้ามพลาด!):
สำหรับใครที่อยากอ่านทฤษฎีการทำ Audio Filter แบบเจาะลึก หรืออยากเข้าใจเรื่อง DAC มากขึ้น ตามไปเสพกันต่อได้ที่นี่ครับ:
⚡ อุปกรณ์พร้อม หัวแร้งพร้อม แล้วคุณล่ะพร้อมงัดแงะของพังๆ มาซ่อมหรือยัง? ⚡
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้สรุปและแปลมาจากบล็อกของนักพัฒนาฮาร์ดแวร์ต่างประเทศ การดัดแปลงวงจร (Modifying) หัวแปลงสัญญาณและอุปกรณ์อิเล็กทรอนิกส์ด้วยตนเอง มีความเสี่ยงที่จะทำให้อุปกรณ์เสียหายถาวร ผู้ที่สนใจทำตามควรเข้าไปศึกษา
ทฤษฎีอิมพีแดนซ์และการคำนวณ Filter อย่างละเอียดก่อนลงมือบัดกรีครับ!
