ทำชิปหลอดไฟ LED ใช้เองในห้องแล็บ Home-Fab

Homemade Transparent LED Chip Glowing Blue by Dr. Semiconductor
ชิปหลอดไฟ LED แบบโปร่งแสงที่สร้างขึ้นเองในห้องแล็บ Home-Fab เปล่งแสงสีฟ้าสดใส โดย Dr. Semiconductor

สวัสดีเพื่อนๆ ชาว Maker, สายฮาร์ดแวร์ และเหล่านักประดิษฐ์ระดับเทพทุกคนครับ! 💡🔬 ปกติเวลาที่เราสร้างชิ้นส่วนอิเล็กทรอนิกส์ในห้องแล็บ DIY ที่บ้าน เรามักจะเห็นโปรเจกต์ระดับ "เพื่อการทดลองสาธิต" ที่พอสร้างออกมาแล้วใช้งานจริงได้ยาก แต่สำหรับคุณ **[Dr. Semiconductor]** นักวิจัยสายหาทำ ได้พาเราก้าวข้ามไปอีกขั้น ด้วยการสร้าง **ชิปหลอดไฟ LED โปร่งแสง** ขึ้นมาจากแผ่นเวเฟอร์ด้วยตนเอง แถมยังบัดกรีเชื่อมต่อตรงเข้ากับแผงวงจร PCB ใช้งานได้จริงอีกด้วยครับ!

ส่องกรรมวิธีสกัดแผ่นเวเฟอร์ GaN สร้างชิป LED ⚙️🧪

วัตถุดิบเริ่มต้นที่คุณ Dr. Semiconductor เลือกใช้คือแผ่น **Gallium Nitride (GaN) Epiwafer** ซึ่งเป็นแผ่นโครงสร้างเซมิคอนดักเตอร์ซ้อนชั้นระหว่าง GaN ชนิด N-doped, ชั้น Indium Gallium Nitride Quantum Well และชั้น GaN ชนิด P-doped บนแผ่นฐานแซฟไฟร์โปร่งแสง (Sapphire Substrate)

เมื่อเราป้อนกระแสไฟฟ้า อิเล็กตรอนและโฮลจะเข้ามารวมตัวกันที่ชั้น Quantum Well จนเกิดการเปล่งแสงสีฟ้าออกมา แต่ความท้าทายคือการทำจุดเชื่อมต่อไฟฟ้า (Contacts) เข้ากับทั้งฝั่ง N-type และ P-type ซึ่งการเจาะเข้าฝั่ง N-type ต้องตัดผ่านชั้น P-type ออกไปก่อนครับ:

  • การกัดรอยด้วยเลเซอร์ UV แทนสารคลอรีน: โดยปกติโรงงานอุตสาหกรรมจะใช้ก๊าซคลอรีนในการกัดกัดกร่อน แต่ Dr. Semiconductor ได้คิดค้นเทคนิคใหม่ โดยใช้ **เลเซอร์ UV ความยาวคลื่น 355-nm** ยิงสลาย GaN ให้กลายเป็นแกลเลียมและไนโตรเจน แล้วล้างทำความสะอาดรอยตัดด้วยสารโพแทสเซียมไฮดรอกไซด์ (KOH)
  • การพ่นเคลือบหน้าสัมผัสโลหะ (Sputtering): สร้างหน้ากาก Photoresist Mask จากนั้นพ่นเคลือบชั้นโลหะ นิเกิล (Nickel), เงิน (Silver) และไทเทเนียม (Titanium) ในตู้ Sputtering Chamber แล้วใช้น้ำยาล้างสลายหน้ากากออก
  • การตัดแบ่งชิปเวเฟอร์: เมื่อป้อนไฟทดสอบแล้วพบว่าชิปสว่างโร่เป็นสีฟ้าสด จึงทำการสไลซ์ตัดแผ่นเวเฟอร์ออกเป็นชิป LED ขนาดจิ๋วรายตัวด้วยเลเซอร์ UV

💡 อยากทำโปรเจกต์อิเล็กทรอนิกส์ DIY หรือสั่งพิมพ์กล่องแท่นยึด 3D Print?

ในการประกอบบอร์ดอิเล็กทรอนิกส์หรือทำชุดทดลองแสง การพิมพ์กล่องเคสฝาครอบ หรือขาตั้งหลอดไฟด้วย **3D Printing** จะช่วยล็อกตำแหน่งแผงวงจร ป้องกันแสงกวน และทำให้ชิ้นงานทดลองของคุณดูเป็นมืออาชีพสุดๆ ครับ!

หากเพื่อนๆ กำลังมองหา **บอร์ดพัฒนา, หลอดไฟ LED, โมดูลอิเล็กทรอนิกส์, อุปกรณ์เครื่องมือช่าง** หรือต้องการสั่งทำเคสยึดบอร์ดผ่าน บริการรับปริ้นท์ชิ้นส่วน 3D (3D Printing Service) สามารถนำไฟล์ STL มาประเมินราคากับร้าน **Globalbyte Shop** ได้เลยครับ!

การบัดกรีเข้าแผง PCB & เคล็ดลับเปลี่ยนแสงฟ้าเป็นแสงสีขาว ⚪✨

หลังจากได้ชิป LED จิ๋วแล้ว ขั้นตอนถัดมาคือการติดตั้งลงบนแผงวงจร PCB โดย Dr. Semiconductor ได้ชุบเคลือบก้อนบั๊มพ์โลหะอินเดียม (**Electroplated Indium Bumps**) บนแผงวงจร PCB แล้วนำชิป LED ไปวางตำแหน่งด้านบน ป้ายน้ำยาประสาน Rosin Flux แล้วใช้ความร้อนละลายก้อนอินเดียม เพื่อเชื่อมบัดกรีชิปเข้ากับบอร์ดได้อย่างเนียนกริ๊บครับ!

และเนื่องจากชิป GaN เปล่งแสงออกมาเป็นแสงสีฟ้าสด (Blue Light) การจะเปลี่ยนให้กลายเป็น **หลอดไฟ LED แสงสีขาว (White LED)** ทำได้โดยการนำ **ผงฟอสเฟอร์ Ce:YAG** (Cerium-doped Yttrium Aluminium Garnet) มาผสมเข้ากับซิลิโคนใส แล้วหยดเคลือบลงบนหน้าชิป LED เมื่อแสงสีฟ้าส่องผ่านผงฟอสเฟอร์ จะถูกดูดซับและเปล่งแสงสีเหลืองออกมา เมื่อแสงสีฟ้าและแสงสีเหลืองผสมกลมกลืนกัน สายตาของมนุษย์เราจะมองเห็นออกมาเป็น **"แสงสีขาว"** นวลตาพอดีนั่นเองครับ!

ถือเป็นโปรเจกต์การสร้างชิปเซมิคอนดักเตอร์ไร้สารอนินทรีย์ (Inorganic LED) ขึ้นเองชิ้นแรกๆ ของโลก หลังจากที่ก่อนหน้านี้เคยมีคนทำ หลอด OLED ในอ่างล้างจาน หรือการทำ จอ OLED ใน home-lab ออกมาแล้ว สามารถศึกษาคู่มือขั้นตอนเต็มได้ที่ Semiconductor.diy Guide ครับ!

⚠️ ข้อควรระวังในการทดลองเคมีและเลเซอร์ UV!

การใช้ลำแสงเลเซอร์ UV ความยาวคลื่น 355-nm ต้องสวมแว่นตานิรภัยป้องกันรังสี UV โดยเฉพาะ และการใช้งานสารเคมีกัดกร่อนอย่างโพแทสเซียมไฮดรอกไซด์ (KOH) ควรทำภายในตู้ดูดควันที่มีระบบระบายอากาศอย่างปลอดภัยครับ!

รูปภาพหลอดไฟ LED หลังการบัดกรีและคลิปวิดีโอขั้นตอนการทำ 📸🎬

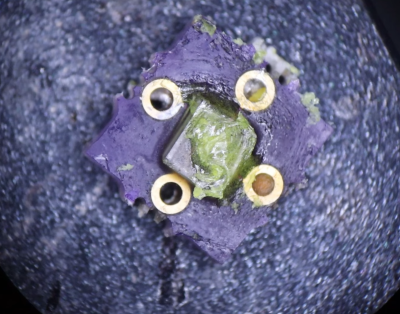

Homemade LED Chip After Bonding to PCB and Applying Ce:YAG Phosphor Layer
หลอดไฟ LED หลังจากการเชื่อมบัดกรีลงบอร์ด PCB และปัดหยดเคลือบชั้นผงฟอสเฟอร์เพื่อสร้างแสงสีขาว

คลิปวิดีโอขั้นตอนการสร้าง Making LEDs at Home โดย Dr. Semiconductor 🎬
