เตาย่าง Masterbuilt Gravity 800 ที่ถูกแกะระบบเพื่อเขียนเฟิร์มแวร์โอเพนซอร์สใหม่รันบน ESP32 โดย PRBS23
สวัสดีเพื่อนๆ ชาว Maker, สายหาทำ และคนรักบาร์บีคิวทุกคนครับ! 🥩🔥 เคยไหมครับเวลาที่เราแกะเครื่องใช้ไฟฟ้าหรืออุปกรณ์ในบ้านออกมาซ่อมแค่จุดเล็กๆ แต่พอเห็นแผงวงจรด้านใน สัญชาตญาณความอยากรู้อยากเห็นของ Maker มันดันเรียกร้องให้เราลงมือแกะระบบ (Reverse Engineering) และดัดแปลงเขียนเฟิร์มแวร์ใหม่ให้มันซะเลย!
เรื่องราวสุดว้าวนี้เกิดขึ้นเมื่อแฮกเกอร์สาย DIY คุณ **[PRBS23]** แค่จะแกะกล่องควบคุมเตาย่างบาร์บีคิวอัจฉริยะ **Masterbuilt Gravity 800** ออกมาเพื่อซ่อมสายไฟธรรมดาๆ แต่พอมองเข้าไปด้านใน เขากลับพบชิปประมวลผลยอดฮิตอย่าง **ESP32** แปะอยู่ พร้อมพอร์ตโปรแกรมที่สกรีนชื่อขาไว้อย่างชัดเจน! งานนี้เขาเลยจัดการแกะวิศกรรมย้อนกลับ ดัมพ์เฟิร์มแวร์เดิม และเขียนเฟิร์มแวร์โอเพนซอร์สใหม่ขึ้นมาให้ชาว Maker นำไปใช้งานได้ฟรีเลยครับ!
แกะรอยฮาร์ดแวร์เดิม: เมื่อเจอ ESP32 ในเตาย่าง! 🛠️🔍

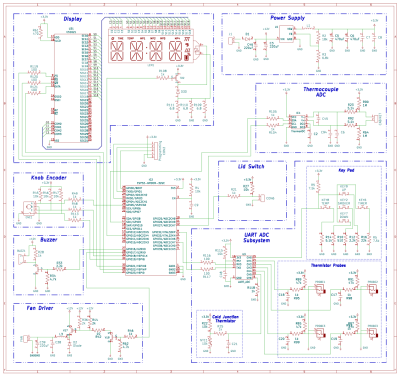

จากการสำรวจแผงวงจรควบคุมเดิมของเตาย่าง Gravity 800 พบการจัดวางอุปกรณ์ที่ค่อนข้างเป็นระเบียบและตรงไปตรงมาครับ:
-
ชิปประมวลผลหลัก: ใช้ชิป ESP32 พร้อมพอร์ตแฟลชโปรแกรมที่ระบุตำแหน่งขามาให้อย่างชัดเจน ทำให้เขาสามารถใช้ยูทิลิตี้ `espflash` ดูด (Dump) เฟิร์มแวร์เดิมของโรงงานออกมาวิเคราะห์ได้อย่างสบายๆ
-
จุดเชื่อมต่อเซนเซอร์และพอร์ตควบคุม: มีคอนเนกเตอร์ต่อเซนเซอร์วัดอุณหภูมิเทอร์มิสเตอร์ (Thermistor) ถึง 4 ช่อง, สวิตช์เช็คสถานะฝาเตาเปิด/ปิด, ชุดขับพัดลมระบายความร้อน (Fan Driver), จอแสดงผล 16-Segment LCD, ลำโพงบัซเซอร์ Piezo และปุ่มกดหน้าเครื่อง
-
ระบบอ่านค่า ADC สุดแปลก: เซนเซอร์เทอร์มิสเตอร์และปุ่มกดถูกต่อเข้ากับไอซี 16 พิน แล้วส่งข้อมูลเข้า ESP32 ผ่านสาย UART ที่ความเร็ว 9600 Baud ซึ่งคาดว่าจะเป็นไมโครคอนโทรลเลอร์ราคาประหยัดที่ถูกโปรแกรมมาทำหน้าที่เป็น Analog Front-End (AFE)
-
พบการเช็คค่าอุณหภูมิแปลกๆ: เมื่อวิเคราะห์เฟิร์มแวร์เดิมของโรงงาน พบว่ามีฟังก์ชันชดเชยค่า ADC ที่น่าสงสัย ซึ่งจะคอยเบี่ยงเบนอุณหภูมิปรับแต่งค่าสูงสุดถึง 40 องศาฟาเรนไฮต์เลยทีเดียว!
💡 อยากลองเขียนเฟิร์มแวร์คุมความร้อน หรือสั่งพิมพ์กล่องครอบวงจรด้วย 3D Printer?
ในการดัดแปลงกล่องควบคุมอุปกรณ์ความร้อนหรือเตาย่าง การใช้ **บอร์ดพัฒนา ESP32**, เซนเซอร์วัดอุณหภูมิ **Thermistor** หรือ **Thermocouple** และการพิมพ์กล่องทนความร้อนด้วย **3D Printing** จะช่วยให้คุณปรับแต่งระบบควบคุมอุณหภูมิในแบบของคุณได้อย่างแม่นยำครับ!
หากเพื่อนๆ กำลังมองหา **บอร์ด ESP32, เซนเซอร์วัดอุณหภูมิ, ชิปขับหน้าจอ LCD, อุปกรณ์อิเล็กทรอนิกส์** หรือต้องการสั่งทำกล่องเคสครอบวงจรผ่าน บริการรับปริ้นท์ชิ้นส่วน 3D (3D Printing Service) สามารถส่งไฟล์ STL มาประเมินราคากับร้าน **Globalbyte Shop** ได้เลยครับ!
สร้างเฟิร์มแวร์โอเพนซอร์สใหม่ คุมอุณหภูมิเนียนเป๊ะผ่าน Web UI ⚙️🌐
หลังจากถอดรหัสไดรเวอร์จอแสดงผลชิป **CS1621** และการทำงานของฮาร์ดแวร์ทั้งหมดได้เรียบร้อย คุณ [PRBS23] จึงรวมการทำงานทั้งหมดไว้ในเฟิร์มแวร์โอเพนซอร์สใหม่สุดล้ำ:
-
PID Temperature Control: ใช้ระบบคุมอุณหภูมิแบบ PID Control ช่วยปรับรอบพัดลมและรักษาระดับความร้อนในการย่างได้อย่างนุ่มนวลและแม่นยำ
-
Real-Time Web Interface: สร้างหน้าเว็บควบคุมแบบเรียลไทม์ ทำให้สามารถดูค่าอุณหภูมิและปรับตั้งค่าเตาย่างจากโทรศัพท์มือถือหรือคอมพิวเตอร์ผ่าน Wi-Fi ได้ทันที
-
Over-The-Air (OTA) Updates: รองรับการอัปเดตโค้ดเฟิร์มแวร์ผ่านไร้สาย โดยไม่ต้องถอดกล่องออกมาต่อสายโปรแกรมอีกต่อไป
โปรเจกต์นี้ถือเป็นอีกหนึ่งตัวอย่างของการปลดล็อกอุปกรณ์ IoT จากเฟิร์มแวร์ปิดของโรงงาน คล้ายกับโปรเจกต์ การปลดล็อกอุปกรณ์สวมใส่จากการโดนล็อคระบบ เพื่อคืนอิสระให้ผู้ใช้งานอย่างแท้จริงครับ!
⚠️ ข้อควรระวังในการต่อสายไฟและทดสอบเตาย่าง!
การดัดแปลงเฟิร์มแวร์ควบคุมเตาย่างที่ใช้ความร้อนสูง ควรทดสอบการทำงานของระบบตัดไฟและพัดลมระบายความร้อนอย่างใกล้ชิด และระมัดระวังเรื่องกระแสไฟฟ้าขณะถอดประกอบกล่องควบคุมเสมอครับ!
🔗 ข้อมูลอ้างอิงและจุดวาร์ปอ่านต่อ:
สำหรับเพื่อนๆ ที่ต้องการศึกษาเฟิร์มแวร์และอ่านขั้นตอนอย่างละเอียด สามารถตามลิงก์ไปส่องต่อได้เลยครับ:
⚡ พร้อมเริ่มสร้างโปรเจกต์ ESP32 และสั่งพิมพ์กล่องเคส 3D แล้วหรือยัง? ⚡
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้ถูกเรียบเรียงและสรุปมาจากโปรเจกต์ภาษาอังกฤษ การแกะวงจรและแฟลชเฟิร์มแวร์ใหม่มีความเสี่ยงที่อาจทำให้การรับประกันสิ้นสุดลง ควรศึกษาขั้นตอนอย่างละเอียดจาก
บล็อกคู่มือทางการของ PRBS23 ก่อนลงมือทำจริงทุกครั้งครับ!
