ระบบควบคุมการรดน้ำต้นไม้อัตโนมัติที่ออกแบบมาเพื่อพื้นที่กว้างโดยเฉพาะ
สวัสดีชาว Maker และสาย Smart Farm ทุกคนครับ! 🌿 การทำระบบรดน้ำต้นไม้อัตโนมัติในสวนหลังบ้านอาจจะดูไม่ยากเท่าไหร่ แต่ถ้าสเกลงานของคุณเริ่มใหญ่ขึ้นเป็น "ระดับฟาร์ม" (Farm-scale) ปัญหาที่ต้องเจอแน่ๆ คือ "ระยะทาง" ที่ไกลเกินกว่าบอร์ดและสายไฟปกติจะสั่งงานวาล์วน้ำได้ครับ

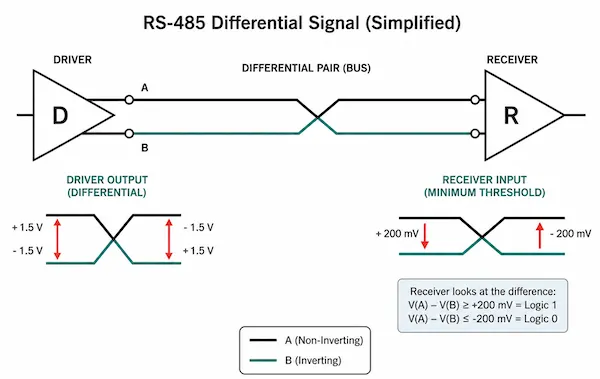

เพื่อแก้ปัญหานี้ คุณ [Vinnie] ได้ออกแบบระบบขึ้นมาใหม่ โดยดึงเอาเทคโนโลยีการส่งสัญญาณทางไกลสุดคลาสสิกอย่าง RS-485 (Differential pairs) มาใช้สื่อสารกับวาล์วน้ำที่อยู่กระจายกันออกไปในฟาร์มได้อย่างเสถียรและแม่นยำครับ!

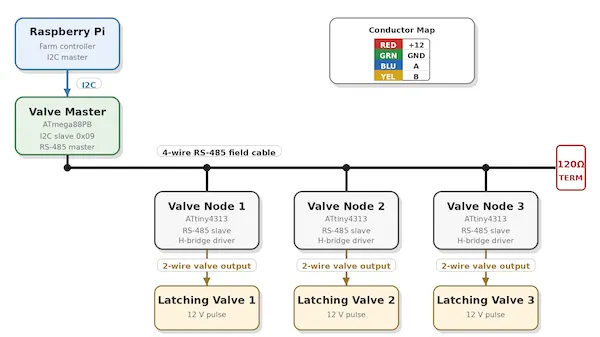

โครงสร้างของระบบ (System Architecture) 🧠
ระบบนี้แบ่งการทำงานออกเป็น 2 ส่วนหลักๆ ซึ่งออกแบบมาให้จัดการพลังงานได้อย่างชาญฉลาดมากครับ:
-

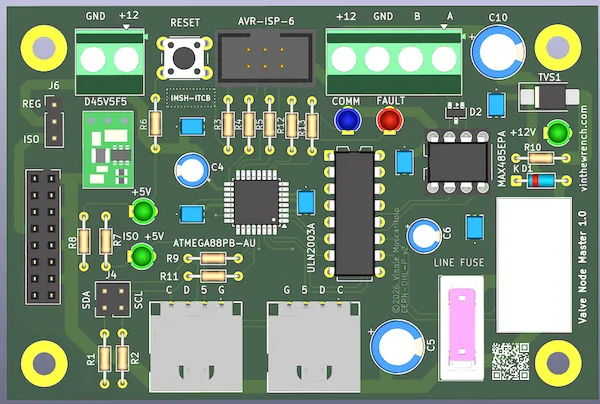

สมองกลส่วนกลาง (The Master Board): ใช้บอร์ด Raspberry Pi เป็นสมองหลักในการคุมว่าวาล์วตัวไหนจะเปิดตอนไหน และเปิดนานเท่าไหร่ โดยบอร์ด Pi จะสื่อสารผ่าน I2C ไปยัง "บอร์ด Master" ที่สร้างขึ้นเอง (Custom RS-485 valve master board) เพื่อส่งคำสั่ง RS-485 ออกไป
-

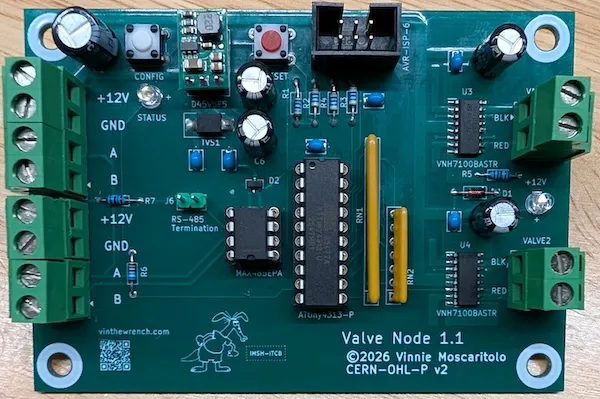

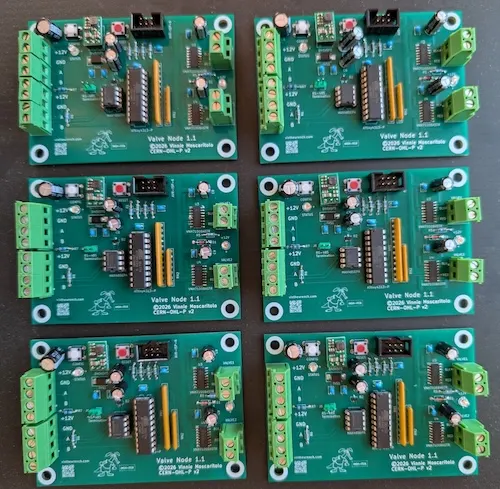

ลูกข่ายประจำจุด (The Valve Nodes): ที่ตัววาล์วแต่ละจุด จะมีบอร์ด "Node" เล็กๆ ติดตั้งอยู่ ซึ่งแต่ละบอร์ดจะมี "Address (ที่อยู่)" เฉพาะตัว ทำให้มันรู้ว่าต้องเปิด-ปิดวาล์วตอนไหนเมื่อถูกเรียกชื่อ
ทริคจัดการพลังงานสุดเจ๋ง! ⚡
ความฉลาดของโปรเจกต์นี้คือการเลือกใช้ฮาร์ดแวร์และการคุมระบบไฟครับ:
-
ตัดไฟตอนไม่ใช้: บอร์ด Master สามารถควบคุมการจ่ายไฟ 12V ไปยังวาล์วได้ หากไม่ได้ใช้งาน ระบบจะ ตัดไฟ (Toggling the 12V supply) ทิ้งเลยเพื่อประหยัดพลังงาน ไม่ต้องจ่ายไฟค้างไว้ (Energized) ตอนสแตนด์บาย
-

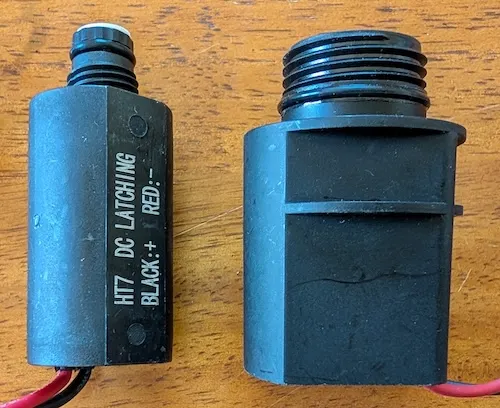

ใช้ Latching Solenoids: วาล์วที่ใช้เป็นแบบ Latching ซึ่งต้องการกระแสไฟแค่ "เสี้ยววินาที" ตอนสั่งเปิดหรือปิดเท่านั้น ไม่ต้องใช้ไฟเลี้ยงตลอดเวลาที่น้ำกำลังไหลครับ
💡 Maker's Tip: การทำ Smart Farm ระดับมืออาชีพ จำเป็นต้องพึ่งพาไมโครคอนโทรลเลอร์ที่เสถียรและระบบการสื่อสารที่ทนทานต่อสัญญาณรบกวนอย่างโมดูล RS-485 ครับ
หากเพื่อนๆ กำลังวางแผนทำฟาร์มอัจฉริยะ แวะมาช้อป บอร์ด Raspberry Pi, โมดูลสื่อสาร RS-485, โซลินอยด์วาล์ว (Solenoid Valves) และอุปกรณ์เซนเซอร์การเกษตร ได้ที่ Globalbyte Shop เลยครับ เรามีอุปกรณ์ IoT ให้เลือกครบครัน!
ตัวอย่างโค้ดสั่งงานผ่าน Command Line 💻

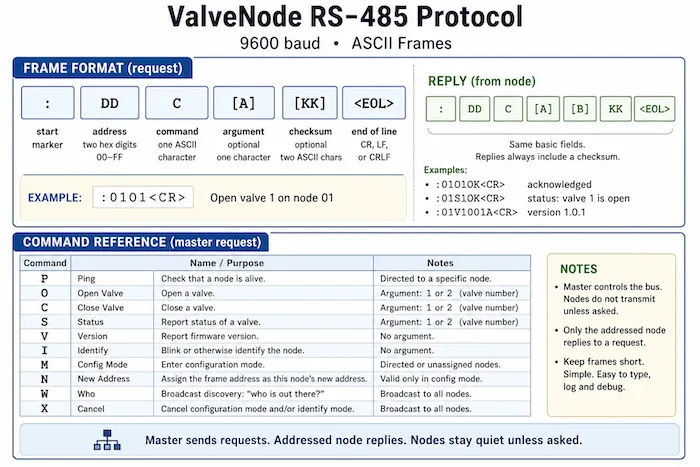

ระบบของ [Vinnie] มี Protocol ที่ออกแบบมาเฉพาะ ทำให้สามารถตรวจสอบสถานะและสั่งงานผ่าน Command line ได้เลยครับ นี่คือตัวอย่างการสั่งเช็กชื่อ (Who), เช็กการเชื่อมต่อ (Ping) และสั่งเปิดวาล์ว (Open):
$ ./vnode -d /dev/ttyUSB0 who
device: /dev/ttyUSB0
baud: 9600
tx: :FFW\r
rx: :01WB8 [checksum ok] node=1 WHO
rx: :02WB9 [checksum ok] node=2 WHO
$ ./vnode -d /dev/ttyUSB0 ping 1
device: /dev/ttyUSB0
baud: 9600
tx: :01P\r
rx: :01AA2 [checksum ok] node=1 ACK
$ ./vnode -d /dev/ttyUSB0 open 1 1
device: /dev/ttyUSB0
baud: 9600
tx: :01O1\r
rx: :01AA2 [checksum ok] node=1 ACK
แหล่งข้อมูลและอ้างอิงเพิ่มเติม 📚
สำหรับเพื่อนๆ ที่สนใจอยากสร้างระบบนี้ไว้ใช้เอง สามารถเข้าไปดาวน์โหลดไฟล์การออกแบบวงจร (Schematic) และ Source Code ฉบับเต็มได้ตามลิงก์ด้านล่างนี้เลยครับ:
*คำเตือน: เนื้อหานี้เป็นการสรุปและแปลมาจากบทความเทคโนโลยีต้นฉบับภาษาอังกฤษ (Hackaday) ข้อมูลเชิงเทคนิคการวางสาย RS-485 ทางไกลอาจต้องพิจารณาเรื่องการลดทอนสัญญาณและการป้องกันฟ้าผ่าเพิ่มเติม แนะนำให้ศึกษาคู่มือจาก GitHub ของผู้พัฒนาอย่างละเอียดก่อนนำไปติดตั้งใช้งานจริงในภาคเกษตรกรรมครับ
