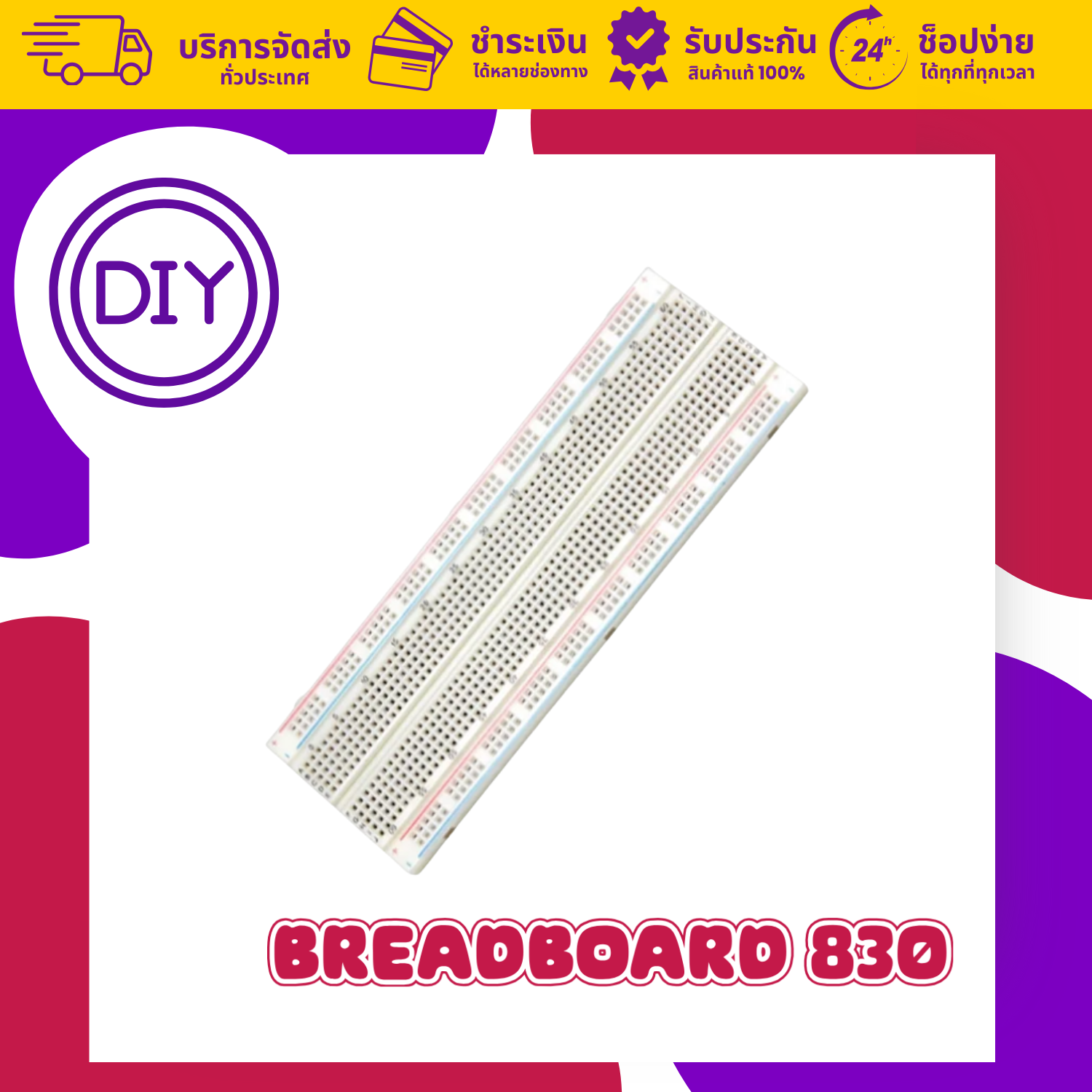

Breadboard 830 รู คืออะไร และใช้งานอย่างไร
Breadboard (เบรดบอร์ด) หรือที่เรียกกันว่า "บอร์ดทดลอง" คืออุปกรณ์พื้นฐานที่สำคัญที่สุดสำหรับนักประดิษฐ์และผู้ที่ชื่นชอบงานอิเล็กทรอนิกส์ ทำหน้าที่เป็นแผงวงจรชั่วคราวที่เราสามารถเสียบอุปกรณ์ต่างๆ เช่น ตัวต้านทาน, LED, IC, เซนเซอร์ หรือเชื่อมต่อสายไฟเข้าด้วยกันได้อย่างง่ายดาย **โดยไม่จำเป็นต้องบัดกรี** ทำให้สามารถปรับเปลี่ยนและแก้ไขวงจรได้อย่างรวดเร็ว
สำหรับรุ่น 830 รู เป็นเบรดบอร์ดขนาดกลางถึงใหญ่ที่ได้รับความนิยมสูง มีพื้นที่เพียงพอสำหรับโปรเจกต์ที่ซับซ้อนขึ้น ซึ่งต้องใช้อุปกรณ์และสายไฟจำนวนมาก เหมาะสำหรับใช้งานร่วมกับไมโครคอนโทรลเลอร์อย่าง Arduino, ESP32, NodeMCU หรือแม้กระทั่ง Raspberry Pi

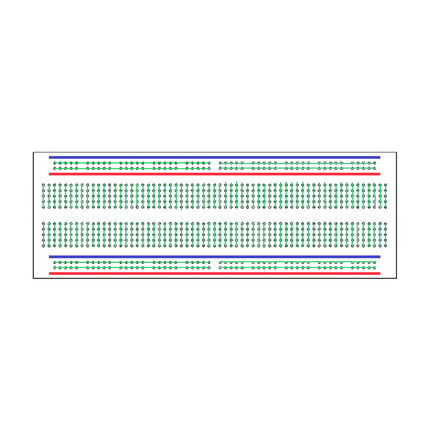

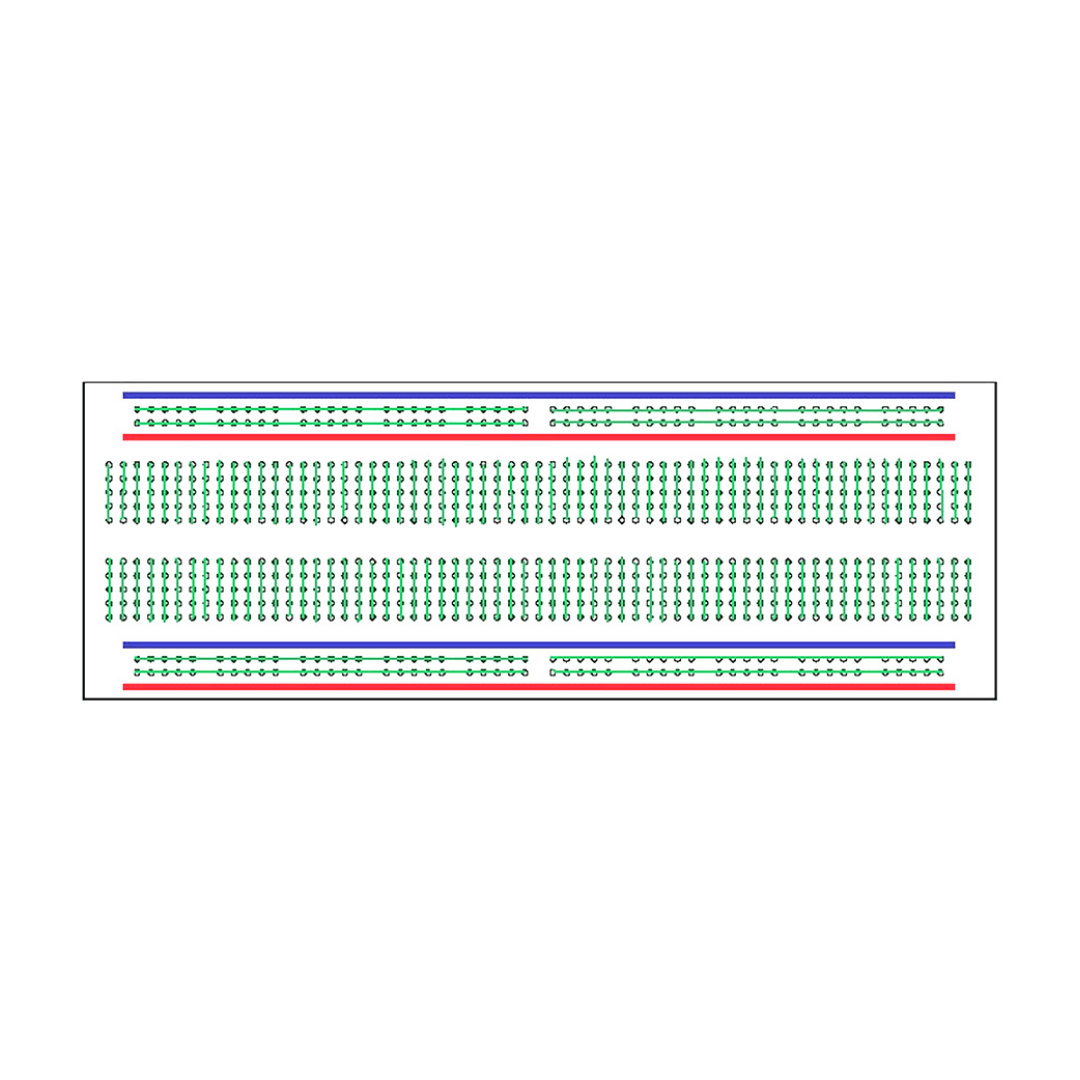

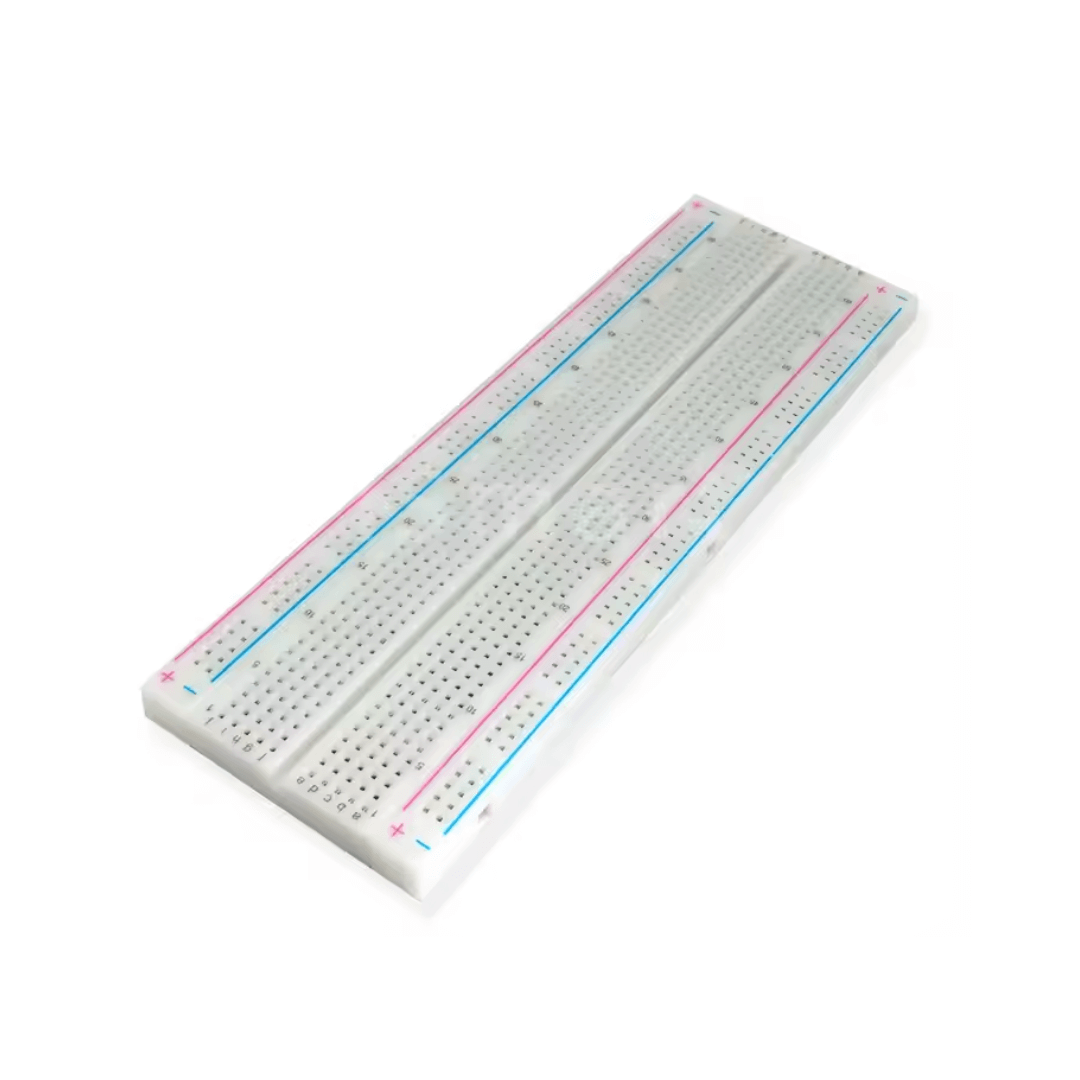

โครงสร้างของ Breadboard 830 รู
แผงจ่ายไฟ (Power Rails)
โดยทั่วไปจะอยู่บริเวณขอบบนและขอบล่างของบอร์ด มีสัญลักษณ์เส้นสีแดง (+) และสีน้ำเงิน/ดำ (-) กำกับไว้ รูทั้งหมดในแนวนอนของแต่ละเส้นจะเชื่อมต่อถึงกัน เหมาะสำหรับใช้เป็นจุดจ่ายไฟหลักของวงจร เช่น ต่อไฟ 5V หรือ 3.3V เข้ากับแถบสีแดง (+) และต่อกราวด์ (GND) เข้ากับแถบสีน้ำเงิน (-)
พื้นที่เชื่อมต่ออุปกรณ์ (Terminal Strips)
เป็นพื้นที่ส่วนใหญ่ตรงกลางของบอร์ด การเชื่อมต่อของรูในส่วนนี้จะแตกต่างจากแผงจ่ายไฟ โดยรูจำนวน 5 รูในแนวตั้งของแต่ละคอลัมน์จะเชื่อมต่อถึงกัน ใช้สำหรับเสียบขาของอุปกรณ์ต่างๆ เช่น ขาของ LED, ตัวต้านทาน, ขาเซนเซอร์ หรือ IC เพื่อให้เชื่อมต่อกันในวงจรตามที่เราออกแบบ

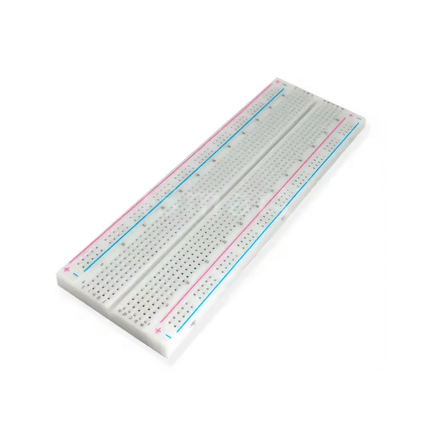

ข้อมูลจำเพาะ (Specifications)
| จำนวนรูทั้งหมด |
830 รู |
| พื้นที่จ่ายไฟ (Power Rail) |
2 แถวคู่ (บน-ล่าง), รวม 200 รู |
| พื้นที่อุปกรณ์ (Terminal Strip) |
630 รู |

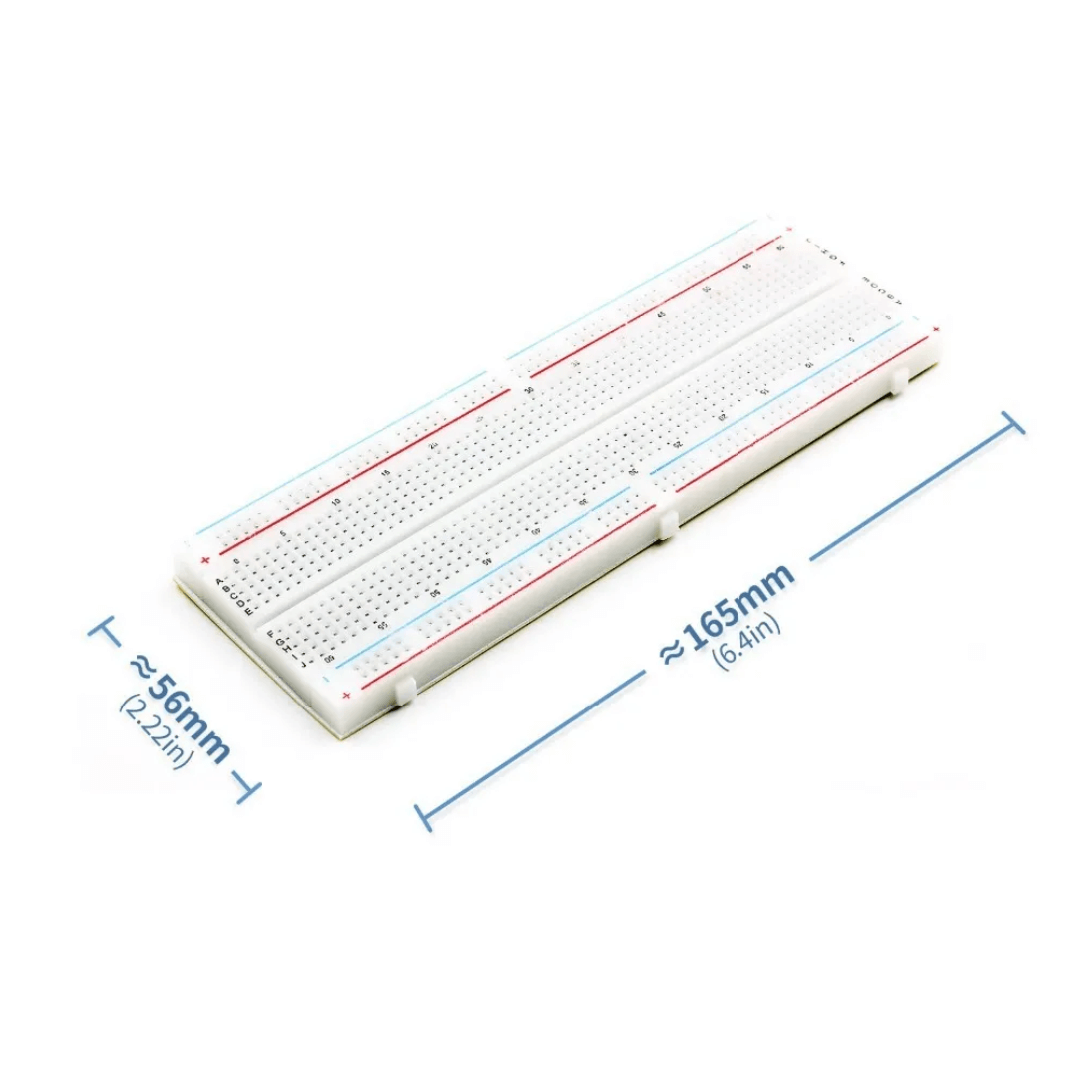

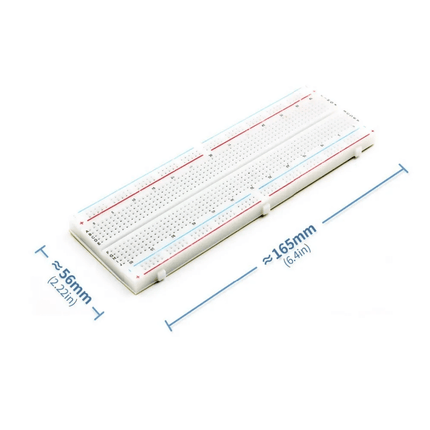

| ขนาดโดยประมาณ |
16.5 x 5.5 ซม. |
| แรงดันไฟฟ้าที่รองรับ |
โดยทั่วไปแนะนำไม่เกิน 5V (เหมาะสำหรับ Arduino/Raspberry Pi) |
| กระแสไฟฟ้าที่รองรับ |
ประมาณ 300 - 500 mA ต่อหนึ่งแถวเชื่อมต่อ |
| คุณสมบัติพิเศษ |
- ด้านล่างมีเทปกาวสองหน้าสำหรับยึดติดกับฐานหรือชิ้นงาน
- มีรอยต่อด้านข้างสำหรับเชื่อมต่อกับเบรดบอร์ดชิ้นอื่นเพื่อขยายพื้นที่
|
การใช้งานร่วมกับ Raspberry Pi
แม้ว่าบอร์ด Raspberry Pi จะไม่มีขาที่เสียบลงบน Breadboard ได้โดยตรงเหมือน Arduino แต่เราสามารถเชื่อมต่อได้อย่างง่ายดายผ่าน 2 วิธีหลัก:
-
สาย Jumper (Male-to-Female): ใช้สายจัมเปอร์หัวผู้-เมีย เสียบจากขา GPIO บน Raspberry Pi มายังรูบน Breadboard โดยตรง
-
T-Cobbler และสายแพ GPIO: เป็นวิธีที่นิยมและสะดวกที่สุด โดยใช้ T-Cobbler เสียบลงบน Breadboard ซึ่งจะจำลองขา GPIO ทั้งหมดของ Raspberry Pi มาไว้บนบอร์ด ทำให้ต่อวงจรได้ง่ายและเป็นระเบียบ
ตัวอย่างการใช้งาน
Breadboard 830 รู เหมาะสำหรับโปรเจกต์ที่หลากหลาย เช่น:
- วงจรควบคุม LED และปุ่มกดพื้นฐาน
- เชื่อมต่อและอ่านค่าจากเซนเซอร์ต่างๆ (เช่น เซนเซอร์อุณหภูมิ DHT11, เซนเซอร์แก๊ส MQ-2, เซนเซอร์วัดความชื้นในดิน)
- ทดลองวงจรขับมอเตอร์ด้วย IC Driver
- สร้างโปรเจกต์ IoT, Smart Farm, หรือระบบเตือนภัยต้นแบบก่อนนำไปทำแผ่นวงจรพิมพ์ (PCB) จริง
