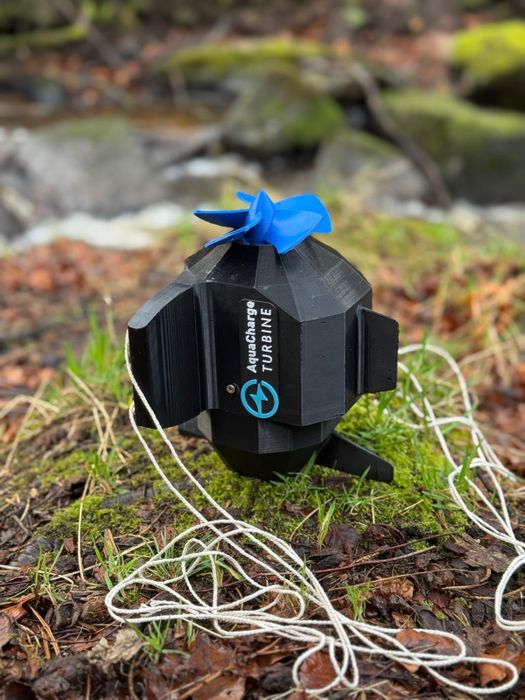

AquaCharge คืออะไร?

AquaCharge เป็น Portable Water Turbine Generator ที่ออกแบบให้ใช้พลังงานจากน้ำไหลในลำธารหรือแม่น้ำ เพื่อสร้างและเก็บไฟฟ้า

แนวคิดของผู้สร้างคือ ให้ Camper สามารถติดตั้งอุปกรณ์ไว้ในน้ำ แล้วปล่อยให้มันทำงานเป็นเวลานาน เช่นขณะนอนหลับ ก่อนจะนำ Power Bank ที่ชาร์จไว้ไปใช้ในตอนเช้า

ผู้สร้างระบุว่า Full Phone Charge โดยทั่วไปใช้เวลาประมาณ 6 ชั่วโมง จาก Prototype นี้

ระบบ AquaCharge ทำงานอย่างไร?

อุปกรณ์ที่ต้องใช้

Supplies หลักที่ผู้สร้างระบุมีดังนี้

Step 1: 3D Print ชิ้นส่วน Alternator

เริ่มจากผลิตชิ้นส่วน Mechanical ที่ใช้ใน Alternator ก่อน

ผู้สร้างแนะนำให้ใช้ PETG ให้มากที่สุด โดยเฉพาะชิ้นส่วนที่ต้องหมุนหรือรับแรง เช่น:

• Shaft
• Gearset
• Rotors

PLA ยังสามารถใช้งานได้ แต่ PETG เป็นวัสดุที่ผู้สร้างแนะนำสำหรับชิ้นส่วนสำคัญ

Planetary Gearset ต้องระวัง Orientation

Planetary Gearset ใน Project เป็น Print-in-place Herringbone Gearset

ตอน Print ต้องวาง Gear ให้ Flush กับ Print Bed เพราะ Gear ถูกออกแบบให้ Print อยู่ภายใน Assembly และไม่สามารถถอด Gear ออกมาทีหลังได้

ส่วนที่ผู้สร้างระบุว่าต้องใช้ Support คือ:

• Stator
• Planet Carrier

Step 2: สร้าง Single-phase Alternator

เมื่อชิ้นส่วน 3D Print พร้อม ขั้นต่อไปคือสร้าง Alternator ที่เป็นหัวใจของระบบผลิตไฟ

จัด Magnet ลง Rotor

Neodymium Magnet ต้องถูก Glue ลงใน Rotor โดยผู้สร้างระบุให้เรียง Polarity สลับกัน:

N → S → N → S → ...

วิธีตรวจ Polarity ที่ต้นฉบับแนะนำมีสองแบบ:

• ทำ Marker บน Magnet เพื่อจำขั้ว
• ใช้ Magnet อีกชิ้นลอยเข้าใกล้เพื่อดูว่า Push หรือ Pull

ผู้สร้างเตือนว่า Polarity อยู่บน Surface ฝั่งตรงข้ามของ Magnet ไม่ใช่ด้านปลาย

พัน Coil แล้วต่อ Series กับ Parallel อย่างไร?

1. พัน Copper Coil

ใช้ Enamelled Copper Wire 0.2 mm พัน Coil แต่ละตัว ให้จำนวนรอบหรือความหนาใกล้เคียงกันที่สุด

สามารถพันด้วยมือได้ แต่ผู้สร้างแนะนำวิธีใช้ Hand Drill ช่วยหมุน Coil โดยใส่ Bolt หรือ Screw ผ่านรูตรงกลาง Coil แล้ว Clamp เข้ากับ Drill

สิ่งสำคัญคือ ต้องเหลือปลาย Wire ทั้งสองด้านไว้ สำหรับ Solder ภายหลัง

ในช่วงแรกควรใช้ Tape ยึดปลาย Wire ก่อนใช้ Glue เพราะถ้าปลาย Wire ขาดและจมหายเข้าไปใน Glue Coil อาจใช้งานต่อไม่ได้

2. ลอก Enamel ออกจากปลาย Wire

ก่อน Solder ต้องลอกชั้น Enamel ที่เคลือบ Copper Wire ออกจากปลายทั้งสองด้าน

ต้นฉบับระบุว่าสามารถใช้:

• Scalpel
• Soldering Iron

แล้วใช้ Multimeter ตรวจ Continuity ของ Coil ทุกตัว เพื่อดูว่า Wire ไม่มีจุดขาดภายใน

3. ต่อ 3 Coil แบบ Series

นำ Coil 3 ตัวมาต่อ Series ซึ่งทำให้มี Junction ที่ต้อง Solder 2 จุด

ใช้ Heat Shrink ปิดบริเวณรอยต่อ เพื่อป้องกัน Short Circuit

สร้างชุดแบบนี้ทั้งหมด 2 ชุด

4. นำสองชุดมาต่อ Parallel

เมื่อ Coil ชุดละ 3 ตัวพร้อม ให้นำทั้งสองชุดวางลงใน Stator และต่อสองชุดเข้าหากันแบบ Parallel

จากนั้นสร้าง Input และ Output Wire สำหรับระบบ Alternator

ทุกครั้งหลังต่อ ผู้สร้างแนะนำให้ใช้ Multimeter ตรวจว่ากระแสสามารถไหลผ่าน Connection ได้

ประกอบ Rotor แล้วทดสอบ Alternator

เมื่อ Coil พร้อม จึงค่อย Glue และยึดชิ้นส่วนให้เรียบร้อย

ผู้สร้างยังแนะนำให้พัน Electrical Tape รอบด้านนอก เพื่อลดโอกาสที่ Wire จะขาด หาก Alternator ถูกกระแทกหรือหล่น

ตอนประกอบ ใช้ Ball Bearing ในตำแหน่งที่จำเป็น และจัด Rotor สองฝั่งให้ Magnet หันเข้าหากันด้วย Polarity ตรงข้าม:

North-facing Magnet → South-facing Magnet

ถ้าจัดผิดจน Magnet หันขั้วเดียวกันเข้าหากัน Magnet จะ Repel และผู้สร้างระบุว่า Power Output อาจลดลงอย่างมาก

ทดสอบด้วย Multimeter

หมุน Planet Carrier แล้ววัด AC Output ด้วย Multimeter

ต้นฉบับระบุว่า หากระบบทำงานถูกต้อง ควรเห็น Output ประมาณ 5V AC

Step 3: ทำ Electronics ให้ไฟใช้งานได้

ถึงตรงนี้เรามี Generator แล้ว แต่ยังมีปัญหาใหญ่สองเรื่อง

1. Alternator ให้ Alternating Current หรือ AC
2. Voltage เปลี่ยนตาม Rotation Speed จึงไม่ได้คงที่ที่ 5V

Source แก้ปัญหาด้วย:

• Bridge Rectifier
• 470 µF Capacitors
• Buck-boost Converter

ทำไมต้อง Bridge Rectifier + Buck-boost?

Bridge Rectifier

Bridge Rectifier ใช้ Diode 4 ตัว จัดทิศทางกระแส เพื่อเปลี่ยน Output จาก AC ไปเป็น Output ที่มีขั้ว Positive และ Negative สำหรับวงจร DC

ใน Project นี้ วงจรถูกประกอบบน Stripboard

ผู้สร้างเน้นว่า Diode เป็น Directional Component ดังนั้น Orientation ต้องตรงตาม Circuit Diagram

Capacitor 470 µF

Output หลัง Bridge Rectifier ยังมี Ripple หรือความแกว่งอยู่

ผู้สร้างใช้ Capacitor 470 µF ช่วย Smooth Output ก่อนส่งไปยัง Buck-boost Converter

Buck-boost Converter

Buck-boost Converter มีหน้าที่รักษา Output ใกล้ 5V:

• ถ้า Input ต่ำเกิน → Boost ขึ้น
• ถ้า Input สูงเกิน → ลดลง

ต้นฉบับให้ใช้ Screwdriver ปรับ Potentiometer บน Converter แล้วใช้ DC Power Supply ร่วมกับ Multimeter ตรวจให้ Output อยู่ที่ประมาณ 5V

ต่อ USB-C Output

USB-C Female Connector ถูกต่อเข้ากับ Output ของ Buck-boost Converter ผ่าน Positive และ Negative Wire

Step 4: ทำ Electronics Compartment

เมื่อวงจรพร้อม Project มี 3D Model สำหรับ Electronics Compartment โดยเฉพาะ

ภายในถูกออกแบบให้รองรับ:

• Stripboard
• Buck-boost Converter
• USB-C Cable / Connector

แต่ละชิ้นมีพื้นที่แยก และใช้ Wire เชื่อมต่อระหว่างกัน

ผู้สร้างระบุว่า อาจต้องใช้ Tape หรือ Glue ช่วยยึดชิ้นส่วน และควรลดจำนวน Flying Wire ภายในให้มากที่สุด

Cover ของ Compartment สามารถ:

• 3D Print
• Laser Cut

จากนั้น Glue Cover เข้ากับ Compartment

Electronics Compartment ถูกออกแบบให้ Snap Fit เข้ากับ Alternator กลายเป็น Internal Module ของ AquaCharge

Step 5: 3D Print Main Body

ขั้นต่อไปคือ Print ชิ้นส่วนภายนอกทั้งหมด

ผู้สร้างแนะนำให้ชิ้นส่วนชุดนี้ ใช้ PETG และหลายชิ้นต้องใช้ Support

Main Shell

Main Shell ควรวางด้านปลายของ Hollow Section ลงบน Build Plate เพื่อให้ได้ Print Quality ที่ดีขึ้น

แต่ Orientation นี้ จะทำให้ใช้ Support มากขึ้นด้วย

Twist Lock

ตัว Body แบ่งเป็น Shell สองส่วน และเชื่อมกันผ่าน Twist Lock Mechanism

ก่อนทำขั้นต่อไป ต้องตรวจว่า Shell ทั้งสอง Connect และ Lock กันได้จริง

Ballast Tank

ต้องตรวจว่า Ballast Tank Wall สามารถ Fit เข้ากับปลาย Ballast Tank บน Main Shell ได้

Wings

Wings ถูกออกแบบให้ Slide เข้ากับ Main Shell

ต้องตรวจว่าใส่ได้ และไม่หลวมเกินไป

Hand Crank และ Turbine

Hand Crank ใช้ 3D-printed Threads ในการประกอบ จึงต้องตรวจว่า Thread ถูก Print ออกมาถูกต้อง

ทั้ง Turbine และ Hand Crank ต้องสามารถ Snap Fit เข้ากับปลาย Alternator ได้

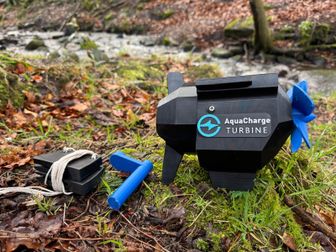

ไม่มีลำธารก็ยังมี Hand Crank

AquaCharge ไม่ได้ถูกออกแบบให้ Turbine เป็น Module เดียวแบบถาวร

ส่วน Turbine สามารถถอดออก แล้วเปลี่ยน Attachment ด้านหน้าของ Generator ได้

หนึ่งใน Attachment ที่ผู้สร้างทำไว้คือ:

Hand Crank Generator

Hand Crank เหมาะกับสถานการณ์ ที่ต้องการ Power แบบ Immediate หรือไม่มีน้ำไหลให้ใช้ในขณะนั้น

ผู้สร้างยังเสนอแนวคิดว่า ในอนาคตสามารถพัฒนา Module เพิ่มได้ เช่น Turbine Blade ขนาดต่างกัน สำหรับความแรงของแม่น้ำที่ต่างกัน

Step 6: Final Assembly

ขั้นสุดท้ายคือรวมทุก Module เข้าด้วยกัน

ติดตั้ง 30 mm Bearing

ใช้ Epoxy Glue 30 mm Bearing เข้ากับตัว Body

หลังจากยึดแล้ว ต้องตรวจว่า Alternator Fit เข้ากับ Bearing ได้ถูกต้อง

Logo

Logo สามารถ 3D Print เป็น 3 สี หาก Printer รองรับ หรือ Print สีเดียว แล้ว Paint ภายหลังก็ได้

ใส่ Alternator เข้า Body

Alternator ที่ติด Electronics Compartment แล้ว ถูก Insert เข้าไปใน Main Body

จากนั้นใช้ Screw ยึดจากด้านนอก

Source ระบุให้ใส่ Screw ตรง Marker ที่กำหนด เพื่อหลีกเลี่ยงการสร้างรู ในจุดที่อาจทำให้น้ำ Leak เข้า Body

Ballast Tank ช่วยให้ตัวเครื่องอยู่ในน้ำยังไง?

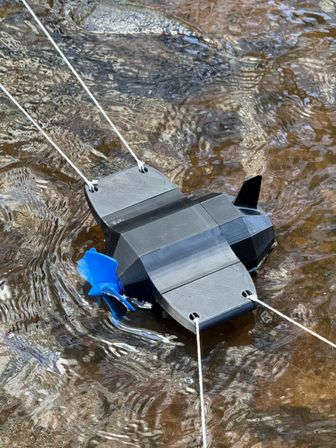

AquaCharge มี Ballast Tank ที่ออกแบบให้เติมน้ำได้ เมื่อนำอุปกรณ์ไปติดตั้งในแม่น้ำหรือลำธาร

จุดประสงค์คือ ลด Center of Mass ของอุปกรณ์ โดยไม่ต้องใส่น้ำหนักถาวรเข้าไปในตัวเครื่อง

พอเลิกใช้งาน น้ำใน Ballast ไม่ได้กลายเป็นน้ำหนักที่ต้องแบกอยู่ในกระเป๋าตลอดเวลา

ตัวเครื่องยังมี Wings และใช้ Pegs กับ Guidelines ในการช่วยยึดตำแหน่ง คล้ายวิธี Anchor เต็นท์

ข้อจำกัดที่ผู้สร้างยอมรับตรง ๆ

AquaCharge มี Concept ที่น่าสนใจ แต่ต้นฉบับไม่ได้พยายามทำให้มันดู Perfect

1. การติดตั้งในแม่น้ำไม่ใช่แค่วางแล้วเดินหนี

การยึดเครื่องให้อยู่ในตำแหน่ง อาจใช้เวลา และต้องใช้ Pegs กับ Guidelines

ผู้สร้างระบุด้วยว่า อาจต้อง เปียกเท้า และบางสถานการณ์ อาจต้องใช้หลายคนช่วยติดตั้ง

2. Power Output ไม่สูงมาก

เนื่องจากข้อจำกัดจาก ความแรงของแม่น้ำ และขนาดของ Product กำลังที่ได้จึงไม่สูงมาก

นี่คือเหตุผลที่ต้นฉบับระบุ Full Phone Charge ไว้ประมาณ 6 ชั่วโมง

3. Portable แต่ยังหนักเกือบ 1 kg

ตัว Prototype มีน้ำหนักเกือบ 1 kg

Wings สามารถถอดได้ แต่ผู้สร้างยังยอมรับว่า ตัวเครื่องใช้พื้นที่ใน Rucksack ค่อนข้างมาก

Maker ได้เรียนรู้อะไรจาก AquaCharge?

ถึงจะไม่ได้กำลังจะไปตั้ง Turbine ในลำธาร Project นี้ก็มีหัวข้อให้ศึกษาหลายด้าน

1. Energy Conversion

เริ่มจากการมองเห็นเส้นทางพลังงาน:

Water → Mechanical Rotation → AC Electricity → DC → Stored Energy

2. DIY Alternator

ได้เห็นความสัมพันธ์ของ:

• Magnet Polarity
• Rotor
• Stator
• Copper Coil
• Series / Parallel Connection

3. Power Electronics

Project ทำให้เห็นชัดว่า การ “ผลิต Voltage ได้” กับ การ “มี Power Supply ที่พร้อมใช้” เป็นคนละเรื่อง

เพราะยังต้องผ่าน:

• Rectification
• Smoothing
• Voltage Regulation

4. Mechanical Design

มีทั้ง:

• Print-in-place Gearset
• Ball Bearings
• Snap Fit
• Twist Lock
• 3D-printed Threads
• Waterproof Housing

5. Modular Design

การเปลี่ยน Turbine เป็น Hand Crank แสดงให้เห็นแนวคิด Modular Input ที่ใช้ Generator Core เดิม แต่เปลี่ยนแหล่งแรงหมุนได้

6. Prototype ที่พูดถึงข้อเสียด้วย

Weight, Setup Time และ Power Output ยังเป็นสิ่งที่ต้อง Trade-off

นี่ทำให้ AquaCharge เป็น Project ที่เหมาะกับการอ่านแบบ Engineering Design มากกว่าอ่านแค่ “ของเจ๋งสำหรับสายแคมป์”

CAD และ 3D Model จากต้นฉบับ

ผู้สร้างแนบ Autodesk 360 Model สำหรับชิ้นส่วนหลายส่วน ถ้าต้องการ Build จริง ควรเปิดไฟล์ต้นฉบับประกอบกับ Instructions แทนการวัดขนาดจากรูปภาพ

ภาพและวิดีโอ AquaCharge เพิ่มเติม

เพื่อไม่ให้หน้า Blog โหลด Media หลายรายการทันที ภาพปกจะแสดงด้านบนเพียงภาพเดียว ส่วนภาพและวิดีโออื่น ถูกซ่อนด้วย Pure CSS View more

View more — ดูภาพและวิดีโอเพิ่มเติม View less — ซ่อนภาพและวิดีโอ

วิดีโอ AquaCharge Prototype

วิดีโอจาก Project ต้นฉบับ สำหรับดู AquaCharge ในรูปแบบ Prototype และการประกอบจริง

Project นี้มีทั้งไฟ น้ำ และชิ้นส่วนหมุน — อ่านต้นฉบับก่อนลงมือ

AquaCharge ไม่ได้เป็นแค่ Project 3D Print แต่มีทั้ง Alternator, Magnet, Copper Coil, Soldering, Rectifier, Voltage Converter, Waterproof Housing และ Rotating Mechanical Parts

บทความนี้จึงเหมาะสำหรับทำความเข้าใจ Workflow และองค์ประกอบของ Project แต่ไม่ควรใช้แทน CAD และ Build Instruction ของผู้สร้างทั้งหมด

FAQ: AquaCharge

AquaCharge น่าสนใจตรงที่ไม่ได้จบแค่ “กังหันหมุนแล้วมีไฟ”

จุดสนุกของ Project นี้ คือมันพาเราผ่านทั้งระบบ ตั้งแต่น้ำไหล ไปจนถึงไฟที่เก็บใน Power Bank

ระหว่างทางต้องเข้าใจว่า Turbine เพียงอย่างเดียว ยังไม่ได้สร้าง USB Power ที่พร้อมใช้งาน

เราต้องผ่าน:

Mechanical Rotation → Alternator → AC → Rectifier → DC → Smoothing → Voltage Regulation → Energy Storage

ในเวลาเดียวกัน Project ก็แตะ Mechanical Design อย่าง Print-in-place Gear, Snap Fit, Twist Lock, Ballast Tank และ Modular Hand Crank

ถึง Prototype จะยังหนักเกือบ 1 kg ใช้เวลาชาร์จระดับหลายชั่วโมง และการติดตั้งในน้ำอาจไม่สะดวกนัก แต่ข้อจำกัดเหล่านี้เอง ทำให้เห็นชัดว่าการสร้าง Product สำหรับใช้งานจริง ต้อง Trade-off ระหว่าง Power, Size, Weight, Waterproofing และ Portability

สำหรับสาย Maker ต่อให้ไม่ได้สร้าง AquaCharge ทั้งตัว แค่เลือกหนึ่ง Module เช่น Homemade Alternator, Print-in-place Gearset, Rectifier Circuit หรือ Modular Turbine มาศึกษาแยก ก็เป็น Project ที่ต่อยอดได้อีกเยอะแล้ว
