เปลี่ยน "ขยะอิเล็กทรอนิกส์" ให้เป็นเครื่อง Drum Machine สุดเท่! ด้วย Arduino Nano R4 🚀

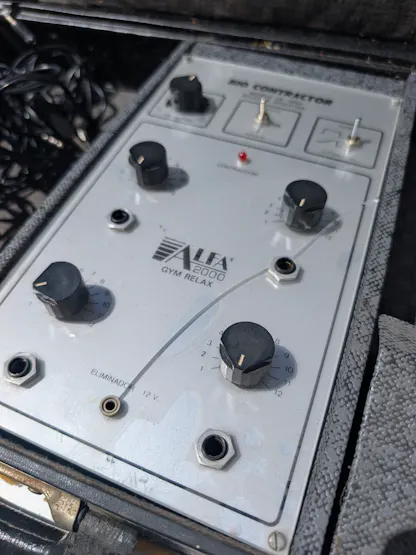

เฮลโหลชาว Maker! เคยเห็นเครื่องใช้ไฟฟ้าเก่าๆ ที่วางทิ้งไว้ในบ้านไหม? อย่าเพิ่งทิ้งนะ! วันนี้เราจะพาไปดูโปรเจกต์ Bio Contractor ที่จะเปลี่ยนเครื่องกระตุ้นกล้ามเนื้อยุค 90 (electrostimulator) ให้กลายเป็นเครื่องดนตรีสังเคราะห์ (Synthesizer) และ Drum Machine สุดดิบที่สร้างเพลงได้ไม่ซ้ำใคร!

1. ปลุกชีพเครื่องเก่า: ไอเดียและแรงบันดาลใจ

เครื่องดนตรีแบบเดิมๆ อาจมีข้อจำกัดในการเรียนรู้ แต่เครื่องดนตรีที่เราสร้างจากขยะอิเล็กทรอนิกส์จะให้เสียงที่คาดเดาไม่ได้และเป็นเอกลักษณ์เฉพาะตัวสุดๆ โปรเจกต์นี้เริ่มต้นจากการนำเครื่องกระตุ้นกล้ามเนื้อเก่าที่มีปุ่มหมุน (Potentiometer) และสวิตช์จำนวนมากมาดัดแปลงใหม่ โดยใช้เพียงบอร์ด Arduino และการเดินสายไฟเพียงเล็กน้อยเท่านั้น

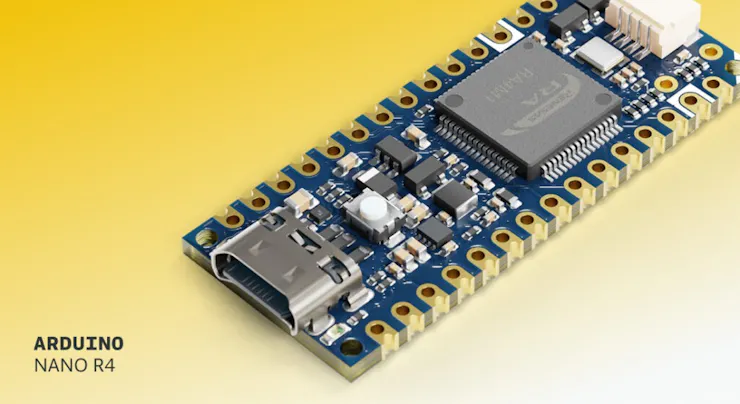

2. เจาะลึกหัวใจหลัก: Arduino Nano R4

ในโปรเจกต์นี้เราเลือกใช้บอร์ด Arduino Nano R4 เพราะมีหน่วยความจำที่กว้างขวาง (Flash 256 kB / SRAM 32 kB) ซึ่งสำคัญมากสำหรับการเก็บ Audio Samples เสียงกลองครับ แถมยังมี 12-bit DAC ในตัวทำให้คุณภาพเสียงออกมาดีกว่าบอร์ดรุ่นเก่าๆ เยอะเลย

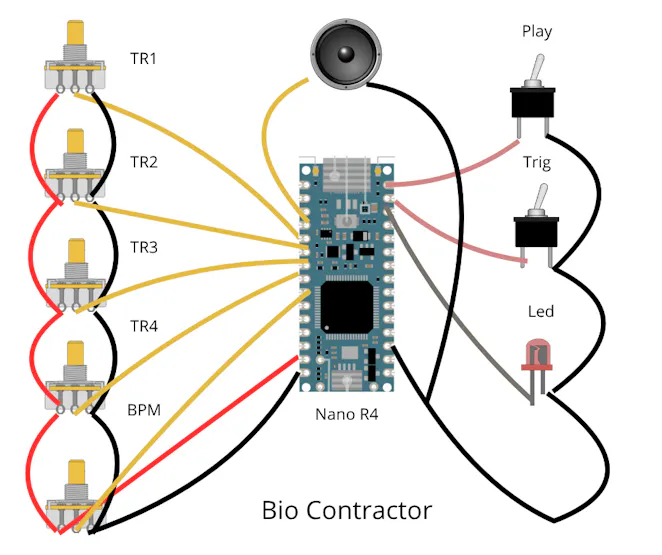

3. การเชื่อมต่อวงจร (The Circuit)

วงจรพื้นฐานที่ใช้ในโปรเจกต์นี้ประกอบด้วย:

• ปุ่มหมุน (Potentiometers) 5 ตัว ต่อเข้าช่อง Analog Inputs
• สวิตช์ (Toggle Switches) 2 ตัว ต่อเข้า Digital Inputs
• LED 1 ดวง สำหรับแสดงสถานะ
• Audio Jack สำหรับส่งสัญญาณเสียงออกไปยัง Mixer หรือลำโพง

View More Images

4. ขั้นตอนการสร้างเสียง (Sound Generation)

รู้ไหมครับว่า Arduino เล่นเสียงคุณภาพดีได้ด้วยนะ! ขั้นตอนคือการใช้โปรแกรม Audacity ส่งออกไฟล์เสียงเป็นแบบ raw, signed 8-bit PCM ที่ความถี่ 16384 Hz แล้วแปลงเป็น Array ด้วย Python Script เพื่อนำไปใช้กับไลบรารี Mozzi ในการควบคุมเสียงและจังหวะครับ

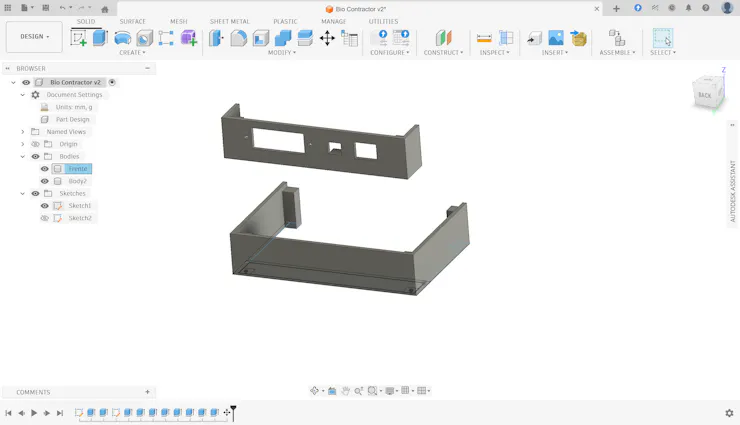

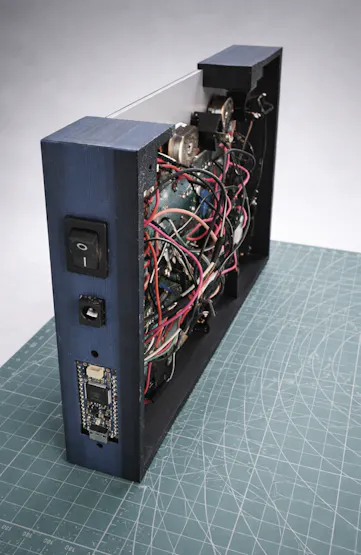

5. ปรับแต่งเคสด้วย 3D Printing

หากเครื่องเก่าของคุณไม่มีปุ่มหมุนหรือเคสที่สวยงาม คุณสามารถออกแบบและปริ้นท์หน้ากากใหม่ได้เลยครับ โปรเจกต์นี้มีไฟล์ STL สำหรับหน้ากาก (Front panel) ให้โหลดไปใช้ด้วยนะ

คลิกเพื่อดูโมเดล 3D บน Sketchfab

6. ส่วนของโค้ด (Source Code)

นี่คือตัวอย่างโค้ดเบื้องต้นสำหรับการใช้งานร่วมกับไลบรารี Mozzi ครับ

#include <MozziGuts.h>
#include <Sample.h>
#include "samples/drum_kit.h"

void setup() {
  startMozzi();
  pinMode(LED_BUILTIN, OUTPUT);
}

void updateControl() {
  int knobValue = analogRead(A0);
  int bpm = map(knobValue, 0, 1023, 60, 200);
}

int updateAudio() {
  return (int)asSample.next();
}

void loop() {
  audioHook();
}
