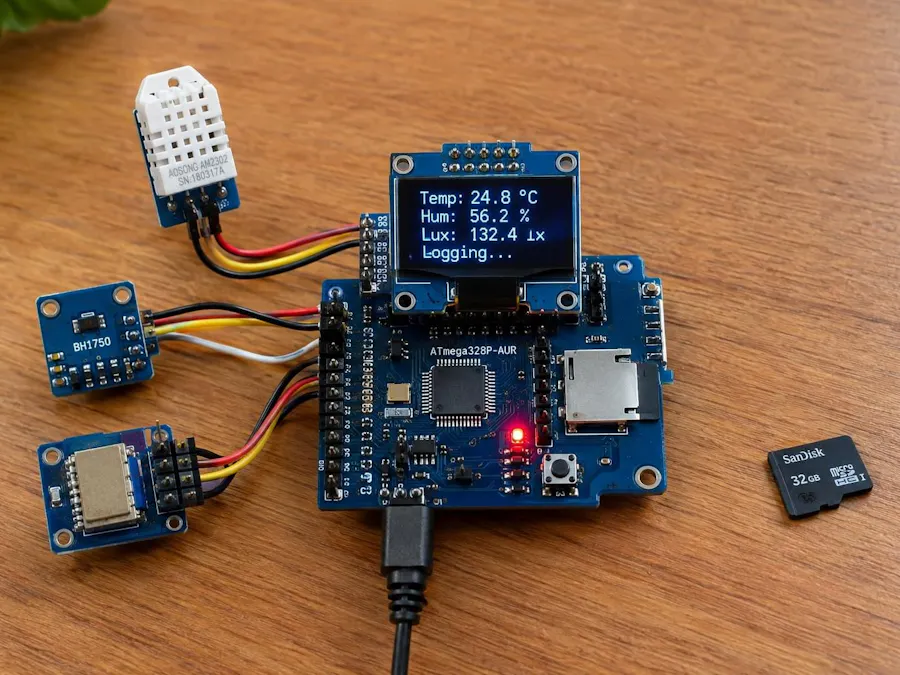

โปรเจกต์นี้คืออะไร?

Environmental Data Logger ตัวนี้ออกแบบมาเพื่อเก็บข้อมูล Temperature, Relative Humidity และ Ambient Light สำหรับการทดลองในพื้นที่อย่าง Workshop, Storage Room, Greenhouse หรือ Laboratory

แทนที่จะใช้ Arduino Uno ทั้งบอร์ด ผู้สร้างเลือกวาง ATmega328P-AUR ลงบนวงจรโดยตรง แล้วต่อ Peripheral เท่าที่ระบบต้องใช้

จุดประสงค์หลักจึงไม่ได้มีแค่ “สร้างเครื่องวัดอากาศ” แต่ยังสาธิตขั้นต่อไปของ Embedded Design: จาก Development Board ไปสู่ Standalone Microcontroller Circuit

ทำไมไม่ใช้ Arduino Uno ทั้งบอร์ด?

Development Board เหมาะมากตอน Prototype เพราะรวม Clock, Reset, Power, USB Interface และ Connector มาให้แล้ว

แต่เมื่อ Project เริ่มนิ่ง การวาง Microcontroller โดยตรง ทำให้ผู้ออกแบบเลือกเฉพาะ Hardware ที่จำเป็น และรวมวงจรเข้าไปใน Custom PCB ได้ง่ายขึ้น

ATmega328P-AUR ใน Project นี้เป็น Package แบบ TQFP ซึ่งเหมาะกับการนำไปออกแบบลง PCB มากกว่าการเสียบลง Breadboard โดยตรง

Standalone ATmega328P ต้องมีอะไรเพิ่ม?

Source สร้าง Minimum System รอบ MCU ด้วยองค์ประกอบหลักดังนี้:

• ATmega328P-AUR
• External Crystal
• Crystal Load Capacitors
• RESET Pull-up
• Decoupling Capacitors
• 3.3 V Power Rail
• ICSP Header สำหรับ Programming

Power Rail ตาม Project

Source ต่อ VCC และ AVCC เข้ากับ 3.3 V พร้อม 100 nF Decoupling Capacitor และใช้ 10 µF Capacitor สำหรับ Supply Stabilization

AREF ถูกต่อผ่าน 100 nF Capacitor ลง Ground ตาม Wiring ที่ Project ระบุ

Clock และ Reset

Source ใช้ External Crystal 16 MHz ระหว่าง XTAL1 และ XTAL2 พร้อม 22 pF Capacitor สองตัว

RESET มี 10 kΩ Pull-up ไปที่ Supply และ Wiring Description ยังกล่าวถึง Reset Push Button ที่ต่อไป Ground

Programming

ICSP Header ใช้ MISO, MOSI, SCK, RESET, VCC และ GND สำหรับ Programming MCU และสามารถใช้ติดตั้ง Bootloader ได้

จุดสำคัญ: Project ระบุ 3.3 V + 16 MHz แต่ Official Datasheet ต้องตรวจอีกครั้ง

เอกสารทางการของ ATmega328P ระบุ Speed Grade โดยทั่วไปว่า:

ดังนั้น Combination 3.3 V + 16 MHz ที่อยู่ใน Project ไม่ควรถูกนำไปถือว่าอยู่ใน Operating Speed Grade ที่ Microchip รับรอง

หากจะสร้างวงจรจริง ควรตรวจ Official Datasheet ของ Part และออกแบบ Clock / Supply ให้สัมพันธ์กับ Speed Grade ที่ผู้ผลิตกำหนด รวมถึงตรวจ Voltage Compatibility ของ Sensor, OLED และ MicroSD ทั้งระบบใหม่

Architecture ของ Environmental Data Logger

MCU ใช้ Interface หลายแบบพร้อมกัน:

• DHT22 ใช้ Digital Data Line
• BH1750 และ OLED แชร์ I2C Bus
• MicroSD ใช้ SPI
• Push Button และ Status LED ใช้ GPIO

จึงเป็น Project ที่เหมาะกับการเรียนว่า MCU ขนาดเล็กสามารถจัดการ Peripheral หลาย Protocol ได้อย่างไรในระบบเดียว

Hardware ที่ใช้ใน Project

DHT22 วัดอุณหภูมิและความชื้นอย่างไร?

DHT22 ใช้ Digital Data Line แยกจาก I2C และ SPI โดย Source ระบุ Wiring ดังนี้:

Firmware ตรวจว่าค่า Temperature หรือ Humidity เป็น NaN หรือไม่ หากอ่าน Sensor ไม่สำเร็จ OLED จะแสดงข้อความ DHT22 read error

BH1750 และ OLED ใช้ I2C Bus เดียวกัน

BH1750FVI และ SSD1306 แชร์ SDA / SCL คู่เดียวกัน

Source ระบุให้ใช้ 4.7 kΩ Pull-up จาก SDA และ SCL ไป 3.3 V หาก Sensor Module หรือ OLED Module ยังไม่มี Pull-up ติดมา

ใน Firmware OLED Address ถูกกำหนดเป็น: 0x3C

MicroSD เชื่อมต่อผ่าน SPI

Data Logging ใช้ MicroSD Card และ ATmega328P เชื่อมต่อผ่าน SPI

ก่อนใช้งาน Source แนะนำให้ Format Card เป็น: FAT32

ระบบบันทึกข้อมูลทุก 10 วินาทีอย่างไร?

Code กำหนด:

Flow ของแต่ละรอบคือ:

Function recordMeasurement() เป็นส่วนกลางที่ใช้ทั้ง Automatic Logging และ Manual Logging

ENVLOG.CSV มีข้อมูลอะไร?

เมื่อ SD Card เริ่มทำงาน Firmware เปิดไฟล์: ENVLOG.CSV

ถ้าไฟล์ยังว่าง จะเขียน Header:

Format แบบ CSV ทำให้เปิดต่อใน Spreadsheet, Data Analysis Tool หรือ Script ภายหลังได้ง่าย

หากต้องการ Calendar Timestamp ผู้สร้างเสนอ DS3231 Real-Time Clock ไว้ใน Possible Improvements แต่ยังไม่ได้อยู่ใน Prototype ปัจจุบัน

กดปุ่มเพื่อ Manual Log ได้ และ LED บอกเมื่อบันทึกสำเร็จ

Manual Log Button ใน Firmware ใช้ Digital Pin 7 และเปิด Internal Pull-up

เมื่อกดปุ่ม: recordMeasurement() จะถูกเรียกทันที

ถ้าเขียน SD สำเร็จ Status LED ที่ Digital Pin 6 จะติดประมาณ 100 ms แล้วดับ

Source Code ของ Environmental Data Logger

Source ให้ Arduino Sketch เต็มชุด สำหรับอ่าน DHT22 และ BH1750, Update OLED และ Append ข้อมูลลง MicroSD

Library ที่ Code ใช้ประกอบด้วย:

• Wire
• SPI
• SD
• DHT
• Adafruit GFX
• Adafruit SSD1306
• BH1750

#include <Wire.h>
#include <SPI.h>
#include <SD.h>
#include <DHT.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <BH1750.h>

#define DHTPIN 2
#define DHTTYPE DHT22

#define SD_CS 10
#define STATUS_LED 6
#define BUTTON_PIN 7

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

DHT dht(DHTPIN, DHTTYPE);

BH1750 lightMeter;

Adafruit_SSD1306 display(
  SCREEN_WIDTH,
  SCREEN_HEIGHT,
  &Wire,
  -1
);

unsigned long lastLog = 0;
unsigned long elapsedSeconds = 0;

const unsigned long LOG_INTERVAL = 10000;

void showMessage(const char *message)
{
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(message);
  display.display();
}

bool writeLog(float temperature,
              float humidity,
              float lux)
{
  File file = SD.open("ENVLOG.CSV", FILE_WRITE);

  if (!file)
  {
    return false;
  }

  file.print(elapsedSeconds);
  file.print(",");
  file.print(temperature, 2);
  file.print(",");
  file.print(humidity, 2);
  file.print(",");
  file.println(lux, 2);

  file.close();

  return true;
}

void displayReadings(float temperature,
                     float humidity,
                     float lux)
{
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);

  display.setCursor(0, 0);
  display.print("Temperature: ");
  display.print(temperature, 1);
  display.println(" C");

  display.setCursor(0, 16);
  display.print("Humidity: ");
  display.print(humidity, 1);
  display.println(" %");

  display.setCursor(0, 32);
  display.print("Light: ");
  display.print(lux, 0);
  display.println(" lux");

  display.setCursor(0, 48);
  display.print("Time: ");
  display.print(elapsedSeconds);
  display.println(" s");

  display.display();
}

void recordMeasurement()
{
  float temperature = dht.readTemperature();
  float humidity = dht.readHumidity();
  float lux = lightMeter.readLightLevel();

  if (isnan(temperature) || isnan(humidity))
  {
    showMessage("DHT22 read error");
    return;
  }

  if (lux < 0)
  {
    showMessage("BH1750 read error");
    return;
  }

  displayReadings(temperature, humidity, lux);

  if (writeLog(temperature, humidity, lux))
  {
    digitalWrite(STATUS_LED, HIGH);
    delay(100);
    digitalWrite(STATUS_LED, LOW);
  }
  else
  {
    showMessage("SD write error");
  }
}

void setup()
{
  pinMode(STATUS_LED, OUTPUT);
  pinMode(BUTTON_PIN, INPUT_PULLUP);

  Serial.begin(9600);

  Wire.begin();

  dht.begin();

  lightMeter.begin();

  if (!display.begin(
        SSD1306_SWITCHCAPVCC,
        0x3C))
  {
    while (1);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("ATmega328P-AUR");
  display.println("Environmental");
  display.println("Data Logger");
  display.display();

  delay(2000);

  if (!SD.begin(SD_CS))
  {
    showMessage("SD init failed");
  }
  else
  {
    File file = SD.open("ENVLOG.CSV", FILE_WRITE);

    if (file)
    {
      if (file.size() == 0)
      {
        file.println(
          "Time,Temperature_C,Humidity_Percent,Light_Lux"
        );
      }

      file.close();
    }
  }

  recordMeasurement();

  lastLog = millis();
}

void loop()
{
  if (millis() - lastLog >= LOG_INTERVAL)
  {
    lastLog = millis();

    elapsedSeconds += 10;

    recordMeasurement();
  }

  if (digitalRead(BUTTON_PIN) == LOW)
  {
    recordMeasurement();

    delay(300);
  }
}

ควร Build และ Test เป็นลำดับ แทนการต่อทุกอย่างพร้อมกัน

Source แนะนำให้ประกอบและทดสอบระบบเป็น Stage ซึ่งมีประโยชน์มากกับ Standalone MCU เพราะถ้าทุกอย่างถูกต่อพร้อมกัน การหา Fault จะยากขึ้นทันที

1. ประกอบ Power, Clock, Reset และ ICSP
2. ตรวจว่า MCU สามารถ Program ได้
3. ทดสอบ OLED แยก
4. ทดสอบ DHT22
5. ทดสอบ BH1750
6. ทดสอบ MicroSD
7. ค่อยรวม Logging Flow ทั้งระบบ

Testing ก่อนใช้งานจริง

1. ตรวจ Power Rail

Source แนะนำใช้ Digital Multimeter ตรวจ Supply และตรวจ Short Circuit ก่อนจ่ายไฟ

อย่างไรก็ตาม เนื่องจาก Clock / Voltage Combination ของ Project มี Conflict กับ Official Speed Grade ต้อง Resolve Design Point นี้ก่อนถือว่า Power Architecture พร้อมใช้งาน

2. ทดสอบ DHT22

เปรียบเทียบค่า Temperature และ Humidity กับค่าห้องหรือ Reference ที่ทราบโดยประมาณ เพื่อดูว่า Sensor ตอบสนองสมเหตุสมผลหรือไม่

3. ทดสอบ BH1750

ถ้ามี Light Meter Source แนะนำให้นำมาเปรียบเทียบ และทดลองเปลี่ยนสภาพแสง เพื่อดูว่าค่า Lux เปลี่ยนตามจริง

4. ทดสอบ MicroSD

Format Card เป็น FAT32 แล้วตรวจว่า Firmware สามารถสร้างและ Append ENVLOG.CSV ได้

จุดที่ Source ยังไม่ชัดและควรตรวจอีกครั้งก่อนทำ PCB

1. จำนวน Push Button ใน BOM กับ Wiring ไม่ตรงกัน

Hardware List ระบุ Push Button 1 ตัว สำหรับ Manual Logging

แต่ Wiring Description ยังระบุ Reset Push Button ที่ต่อ RESET ลง Groundอีกหนึ่ง Function

ถ้าต้องการทั้ง Dedicated Reset Button และ Manual Log Button ดูจากข้อความแล้วอาจต้องมี 2 ปุ่ม แต่ BOM ไม่ได้สะท้อนตรงนี้อย่างชัดเจน

2. Input Voltage ของ MCP1700 ไม่ได้ระบุชัด

BOM มี MCP1700-3302E/TO สำหรับสร้าง 3.3 V แต่ Source ไม่ได้ระบุชัดว่า Input ของ Regulator รับแรงดันเท่าไร

ดังนั้นบทความนี้จะไม่สร้าง Battery Voltage, USB Input หรือ VIN Wiring ขึ้นเอง

3. 3.3 V + 16 MHz ขัดกับ Official Speed Grade

นี่เป็น Conflict ที่สำคัญที่สุด และควรแก้ใน Design ก่อนนำไปผลิตจริง

ถ้าพัฒนาต่อ Project นี้ เพิ่มอะไรได้บ้าง?

ผู้สร้างเสนอ Possible Improvements ไว้หลายแนว:

• DS3231 Real-Time Clock สำหรับ Calendar Timestamp
• Rechargeable Battery Supply
• Low-power Sleep Mode
• Wireless Communication Module
• OLED ขนาดใหญ่ขึ้น
• Analog Sensor เพิ่มเติม
• Web Dashboard สำหรับดูข้อมูล
• Custom Outdoor Enclosure

ATmega328P ยังเหมาะกับ Project ใหม่ไหม?

ในมุมการเรียน Embedded System ATmega328P ยังเป็น MCU ที่เข้าใจง่ายและมี Ecosystem ที่คน Maker คุ้นเคยมาก

Project นี้จึงเหมาะกับการเรียนเรื่อง:

• Standalone MCU
• Custom PCB
• I2C
• SPI
• GPIO
• SD Logging
• Sensor Integration

แต่สำหรับ Product Design ใหม่ระยะยาว ปัจจุบัน Microchip ระบุ ATmega328P ว่า Not Recommended for new designs

นั่นไม่ได้หมายความว่า MCU ใช้งานไม่ได้ แต่หมายความว่าวิศวกรที่ออกแบบ Product ใหม่ ควรตรวจ Product Recommendation และตัวเลือก MCU รุ่นปัจจุบันจากผู้ผลิต ก่อน Commit กับ Design ระยะยาว

FAQ: ATmega328P Environmental Data Logger

สรุป: Project นี้สอนมากกว่าแค่การเก็บข้อมูล Sensor

ถ้ามองผิวเผิน นี่คือ Data Logger ที่อ่าน Temperature, Humidity และ Light แล้วเขียนลง MicroSD

แต่สิ่งที่มีประโยชน์กว่าคือ มันแสดงขั้นตอนเปลี่ยนจาก “ต่อ Sensor เข้ากับ Arduino Board” ไปเป็น “ออกแบบระบบรอบ Microcontroller เอง”

ผู้สร้างต้องจัดการ Power, Clock, Reset, ICSP, I2C, SPI, GPIO และ Storage เองทั้งหมด ซึ่งเป็นพื้นฐานสำคัญของการขยับจาก Maker Prototype ไปสู่ Custom Embedded Board

อย่างไรก็ตาม Project ยังเป็น Work in progress และมี Conflict สำคัญเรื่อง 3.3 V + 16 MHz รวมถึงจำนวน Push Button และ Power Input ที่ควรตรวจสอบเพิ่มเติมก่อนนำ Design ไปผลิต PCB จริง

โปรเจกต์นี้มี Wiring และ Code หลายส่วน แนะนำอ่านต้นฉบับควบคู่กัน

หากต้องการ Build จริง ควรตรวจ Hackster Project, Source Code และ ATmega328P Datasheet ล่าสุด โดยเฉพาะ Clock / Supply Specification ก่อนสั่ง PCB
