Breadboard เบรดบอร์ดแบบกว้าง สำหรับ Pico และ ESP32

ปัญหา: เบรดบอร์ดแคบไม่พอ

หากคุณเพิ่งเริ่มใช้ Raspberry Pi Pico หรือ ESP32 คุณจะสังเกตเห็นปัญหาทั่วไป: เบรดบอร์ดปกติแคบเกินไป

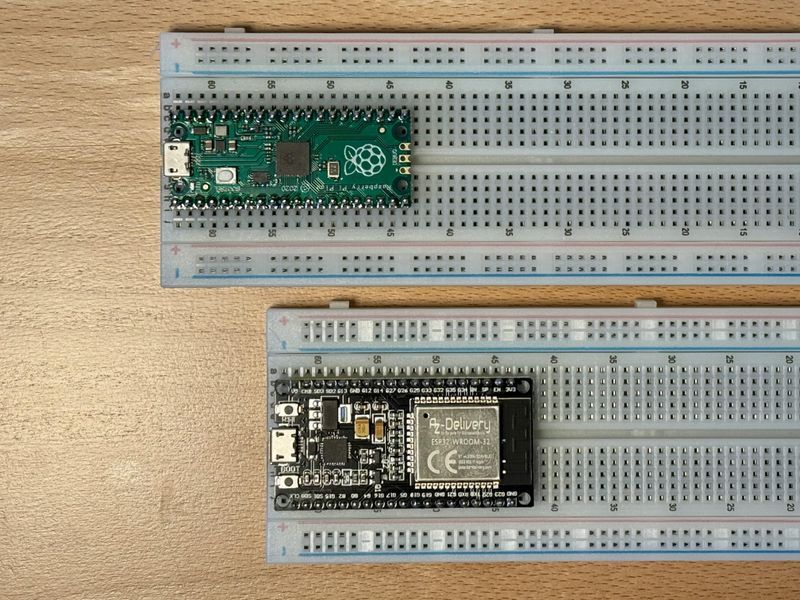

เมื่อคุณสอด Pico ลงบนเบรดบอร์ด ขาทั้งสองข้างจะครอบเกือบทั้งความกว้างของบอร์ด ไม่เหลือพื้นที่ต่อ LED ตัวต้านทาน ปุ่มกด เซนเซอร์ หรือส่วนประกอบอื่น ๆ ที่ต้องการ ทำให้ต้องใช้เบรดบอร์ดหลาย ๆ อัน และเชื่อมต่อด้วยสาย Jumper ยาวหลายเส้น ยุ่งเหยิง และเสี่ยงต่อการเชื่อมต่อผิด

นอกจากนี้ เบรดบอร์ดแคบมีจำนวน Rail Power (ไฟบวก/ลบ) จำกัด บ่อยครั้งเมื่อต้องต่ออุปกรณ์หลาย ๆ ตัว บอร์ดจึงไม่เพียงพอ ทำให้วงจรไม่เสถียร

วิธีแก้ไข: สร้างเบรดบอร์ดแบบกว้าง

แทนที่จะซื้อเบรดบอร์ดหลาย ๆ อัน วิธีแก้ที่ประหยัดและฉลาด คือ สร้างเบรดบอร์ดแบบกว้างเพิ่มเติม (Wide Board) ด้วยตัวเอง

หลักการง่าย ๆ: นำเบรดบอร์ดปกติหลาย ๆ อัน มาวาง ชิดกัน ด้านข้าง เพื่อให้ความกว้างรวมกันมากขึ้น เพิ่มเติมแถบสำหรับ Rail Power เพื่อให้การจ่ายไฟกระจายดีขึ้น ใช้เครื่องมือและวัสดุง่าย ๆ ก็ได้ Wide Board ที่ใหญ่พอ พื้นที่เหลือมากขึ้น

วัสดุและเครื่องมือที่ต้องใช้

การสร้าง Wide Board ไม่ต้องใช้เครื่องมือแพง หรือทักษะพิเศษ นี่คือวัสดุที่ต้องเตรียม:

เครื่องมือ (ถ้ามี): กรรไกร เศษลวด ที่บีบสาย (Crimper) - แต่ไม่จำเป็นต้องมี

ค่าใช้จ่ายทั้งหมด: ประมาณ 100-200 บาท (เทียบกับซื้อ Wide Board ใหญ่ใหม่ราคา 300+ บาท)

ขั้นตอนการประกอบ

ขั้นที่ 1 - เตรียมเบรดบอร์ด

นำเบรดบอร์ดปกติ 2-3 อัน มาเรียงต่อ ๆ กัน ด้านข้าง (Side by side) เพื่อให้ความกว้างรวมกัน ใช้เทป หรือแถบยาง เพื่อโยงเข้าด้วยกัน ให้มั่นคง

ขั้นที่ 2 - ปรับแถบ Rail Power

ด้วยเนื่องจากเบรดบอร์ดวางต่อ ๆ กัน Rail Power (ไฟบวก/ลบ) ของแต่ละบอร์ด จะอยู่แยกกัน ต้องเชื่อมต่อเข้าด้วยกัน ใช้ Bus Jumper หรือสาย Jumper เชื่อมแถบ (+) เข้าด้วยกัน แล้วเชื่อมแถบ (-) เข้าด้วยกันด้วย

ขั้นที่ 3 - ตรวจสอบการเชื่อมต่อ

ใช้ Multimeter ตรวจสอบว่าแถบ (+) และ (-) เชื่อมต่อได้อย่างถูกต้อง ไม่มีการลัดวงจร หรือต่อสลับ

ขั้นที่ 4 - ติดตั้งฝา/ฐาน (ถ้าต้องการ)

ถ้าต้องการให้เบรดบอร์ดใหญ่มีความมั่นคง อาจติดกระดาษแข็ง หรือพลาสติกบาง ด้านหลัง เพื่อให้แข็งแรงมากขึ้น

ขั้นที่ 5 - ปรับแต่งสุดท้าย

ตรวจสอบความสะอาด ลบเศษ ตรวจสอบช่องต่างๆ เพื่อให้พร้อมใช้งาน

เทคนิคและเคล็ดลับ

1. เลือกเบรดบอร์ดที่มีคุณภาพ

ใช้เบรดบอร์ดที่มีขาติดในดี ไม่หลวม เพราะจะใช้นาน ๆ ถ้าขาหลวม การต่อจะไม่เสถียร

2. เชื่อมต่อ Rail Power ให้ดี

ส่วนที่สำคัญที่สุด คือ การเชื่อมต่อแถบ (+) และ (-) ของแต่ละเบรดบอร์ด หากเชื่อมต่อไม่ดี วงจรจะไม่ได้รับไฟอย่างเสถียร ใช้ Bus Jumper ที่มีคุณภาพ หรือ Jumper Wire ที่มีความหนา

3. ใช้เทปกระดาษ ไม่ใช่กาว

ไม่ควรใช้กาวเชื่อม เพราะเบรดบอร์ดอาจต้องแยกออกเพื่อซ่อม เทปกระดาษ หรือแถบยาง ปลอดภัยกว่า และถอดได้ง่ายหากต้องการ

4. เพิ่ม Rail Power ถ้ามีพื้นที่

หากตั้งใจทำให้สำคัญ อาจเพิ่มแถบ Rail Power เพิ่มเติม (เช่น +5V กับ +3.3V แยก) เพื่อให้ต่ออุปกรณ์ที่ต้องการแรงดันต่างกันได้

5. ตั้งชื่อแต่ละช่อง

ใช้ปากกาเคมี เขียนเลขช่อง หรือเลขแถว บน Tape ติดข้างบอร์ด ช่วยให้การต่อวงจรรวดเร็วขึ้น

ซื้อหรือทำเอง

ตัวเลือกที่ 1: ทำเอง (DIY)

ใช้เวลาประมาณ 30-60 นาที ค่าใช้จ่าย 100-200 บาท ได้ Wide Board ที่พอใจ ปรับแต่งได้ตามต้องการ ประหยัดและรู้สึกภูมิใจ

ตัวเลือกที่ 2: ซื้อสำเร็จ

ซื้อ Wide Board ที่เสร็จสิ้นจากร้าน ราคา 250-400 บาท ประหยัดเวลา มีคุณภาพแน่นอน แต่ไม่ได้ประสบการณ์ DIY
