DIY Jet Turbine: ประกอบเสร็จแล้ว แต่ทำไมยังจุดเครื่องไม่ได้?

หลังใช้เวลาหลายเดือนสร้างชิ้นส่วนทีละชิ้น DIY Jet Turbine ของ AlfMart CNC Garage เดินทางมาถึงช่วงที่สามารถประกอบตัว Turbine เข้าด้วยกันได้แล้ว แต่แทนที่จะจบด้วยการจุดเครื่องทันที การทดสอบกลับเปิดให้เห็นงานอีกหลายขั้น ที่ต้องแก้ก่อน First Ignition จะเกิดขึ้นจริง

ตั้งแต่ Starter Motor, Clutch, RPM Sensor ไปจนถึง Dynamic Balancing Project นี้เป็นตัวอย่างชัดเจนว่า งาน Engineering จริงไม่ได้จบตอนชิ้นส่วนทุกชิ้นประกบเข้าหากันได้ แต่ต้องพิสูจน์ด้วยว่า Subsystem ต่าง ๆ สามารถทำงานร่วมกันได้อย่างถูกต้องและปลอดภัย

ชิ้นส่วนของ DIY Jet Turbine จาก AlfMart CNC Garage ก่อนการประกอบ
ชิ้นส่วนของ DIY Jet Turbine ก่อนนำมาประกอบเป็นระบบเต็ม แสดงให้เห็นว่างานนี้ประกอบด้วยชิ้นส่วน Mechanical ที่ต้องทำและตรวจหลายขั้น
Key Takeaways
  • Project มาถึงขั้น Full Mechanical Assembly แล้ว แต่ยังไม่ได้ First Ignition
  • หลังประกอบ มีการเพิ่ม RPM Sensor Circuit และ Electrical Starter
  • Starter มีหน้าที่ช่วย Spin Turbine ก่อนเข้าสู่ขั้น Ignition
  • Starter Test แรกพบปัญหาที่ Starter Motor / Clutch Mechanism จึงต้องกลับไปปรับปรุง
  • ก่อน First Ignition ตัว Turbine Assembly ยังต้องผ่าน Dynamic Balancing
  • Rotor เคยผ่านงาน Balancing มาก่อน แต่ Assembly ทั้งระบบยังต้องได้รับการตรวจอีกครั้ง
  • Source เน้นเรื่อง Tolerance และ Material Selection ว่าเป็นส่วนสำคัญของเครื่องประเภทนี้
  • ชื่อวิดีโอใช้คำว่า “Finished” แต่สถานะจริงยังอยู่ในช่วง Pre-ignition Testing

DIY Jet Turbine Project นี้มาถึงขั้นไหนแล้ว?

Main Source จาก Hackaday ระบุว่า AlfMart CNC Garage สามารถนำชิ้นส่วนหลัก มาประกอบเป็น Jet Turbine ได้ถึงขั้นที่เริ่มทดสอบ Subsystem แล้ว

แต่สถานะของ Project ยังไม่ใช่การ Run เครื่องแบบเต็มระบบ

สร้างชิ้นส่วนหลัก
↓
ประกอบ Turbine
↓
เพิ่ม RPM Sensor และ Electrical Starter
↓
ทดสอบ Starter
↓
พบปัญหา Motor / Clutch
↓
ต้อง Upgrade และทำ Dynamic Balancing
↓
First Ignition — ยังไม่เกิดขึ้น
ชื่อ Video อาจทำให้เข้าใจผิดได้: แม้วิดีโอจะใช้ชื่อ “I Finally Finished My DIY Jet Turbine” แต่เนื้อหาที่ Hackaday สรุปไว้ ยังระบุชัดว่า First Ignition ต้องรอการแก้ Starter และ Dynamic Balancing ก่อน

จากชิ้นส่วนหลายเดือน สู่ Full Assembly

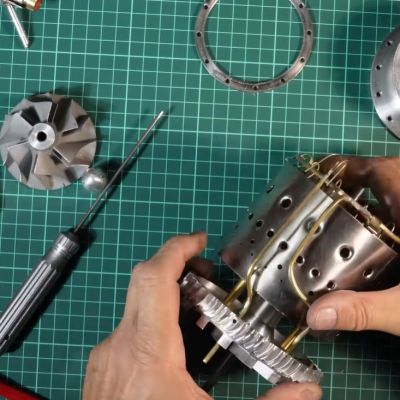

DIY Jet Turbine ระหว่างการประกอบชิ้นส่วนเข้าด้วยกัน
DIY Jet Turbine ระหว่างช่วง Assembly ก่อนเข้าสู่การทดสอบ Starter และการเตรียม Dynamic Balancing

สิ่งที่น่าสนใจคือ Assembly ไม่ใช่แค่การขันชิ้นส่วน ให้เข้าหากันแล้วถือว่างานจบ

Source ย้ำหลายครั้งถึง Tolerance หรือช่วงความคลาดเคลื่อนที่ยอมรับได้ ระหว่างชิ้นส่วน เพราะเครื่องประเภทนี้ทำงานภายใต้สภาวะที่รุนแรง และมี Rotating Assembly ที่ต้องทำงานอย่างแม่นยำ

ในทาง Engineering ชิ้นส่วนอาจดูว่า “ประกอบเข้าได้” แต่ตำแหน่ง, Alignment และ Clearance จริง ยังมีผลต่อการทำงานของระบบหลังเริ่มหมุน

ทำไม Jet Turbine ดูง่าย แต่สร้างจริงยาก?

เมื่อมองจากภายนอก Jet Turbine อาจดูเหมือนระบบที่มีชิ้นส่วนไม่มาก เมื่อเทียบกับเครื่องจักรบางประเภท

แต่ Main Source ชี้ว่า ความยากอยู่ที่ Operating Condition และความแม่นของแต่ละชิ้น

1. Tolerance

ชิ้นส่วนหมุนและชิ้นส่วนที่อยู่ใกล้กัน ต้องถูกประกอบอย่างระมัดระวัง เพราะความคลาดเคลื่อนที่มากเกินไป สามารถส่งผลต่อการสั่น หรือการทำงานของ Assembly ได้

2. Material Selection

Source ระบุว่าหลายส่วน ต้องเลือก Material อย่างระมัดระวัง และต้องมีการทดสอบก่อนนำมาใช้

3. High-speed Rotor

เมื่อ Rotating Assembly ทำงานที่ความเร็วสูง ความไม่สมดุลเพียงเล็กน้อย สามารถกลายเป็น Vibration ที่รุนแรงขึ้นได้

Source ไม่ได้ให้ค่า Tolerance, Clearance หรือ Maximum RPM: บทความนี้จึงไม่สร้างค่าตัวเลข หรือแปลงเนื้อหาเป็นขั้นตอนประกอบเชิงปฏิบัติ

บางชิ้นใช้ของสำเร็จรูป แต่บางชิ้นต้องทำเฉพาะ

หนึ่งในรายละเอียดที่ Hackaday หยิบมาเล่า คือ Outer Casing บางส่วน ใช้วัสดุจากของสำเร็จรูป ที่บังเอิญมี Dimension เหมาะกับ Project

Source กล่าวถึงการนำ:

  • Commercial Gas Cylinder
  • Children's Steel Drinking Bottle

มาประยุกต์ใช้กับ Outer Casing ของ Build นี้

แต่เมื่อเข้าใกล้ชิ้นส่วนด้านใน โดยเฉพาะบริเวณที่เกี่ยวข้องกับ Rotor และสภาวะรุนแรง ชิ้นส่วนก็มีความ Specialized มากขึ้น

นี่เป็นรายละเอียดของ Build ต้นฉบับ ไม่ใช่ Material Recommendation: การที่ผู้สร้างใช้ Gas Cylinder หรือ Steel Bottle ไม่ได้หมายความว่าวัสดุหรือภาชนะประเภทเดียวกัน เหมาะกับ Jet Turbine ทุก Design

Starter ทำหน้าที่อะไรในระบบ?

หลังประกอบ Turbine ผู้สร้างเพิ่ม Electrical Starter เข้ามาในระบบ

หน้าที่ในระดับ Concept คือ ช่วยทำให้ Turbine เริ่มหมุน ก่อนเข้าสู่ขั้น Ignition

Electrical Starter
↓
Spin Up Rotating Assembly
↓
ตรวจว่าระบบ Mechanical ทำงานได้
↓
ขั้น Ignition — ยังไม่เกิดใน Episode นี้
Source ไม่ได้ให้ Starter Voltage, Current หรือ Target RPM: จึงไม่มี Wiring, Motor Sizing, Starter Sequence หรือค่าการจุดเครื่องในบทความนี้

RPM Sensor เข้ามาช่วยช่วง Testing อย่างไร?

Main Source ระบุว่า RPM Sensor Circuit ถูกเพิ่มหลังจาก Basic Turbine Assembly

ในเชิง Function ระบบประเภทนี้ต้องรู้ว่า Rotating Assembly กำลังหมุนอยู่ในสถานะใด ระหว่างการทดสอบ

แต่ Source ที่ให้มา ไม่ได้ระบุรายละเอียดของ Sensor Circuit หรือ Measurement Architecture

Source ไม่ได้ระบุ Sensor Type, Wiring, Pulse per Revolution หรือ RPM Range: จึงไม่สร้างวงจร หรือ Code สำหรับ RPM Measurement เพิ่มเอง

Starter Test แรกเจอปัญหาอะไร?

หลังจาก Starter ถูกเพิ่มเข้ามา ผู้สร้างทำ Basic Starter Test ก่อนเข้าสู่การจุดเครื่องจริง

ผลคือพบปัญหา ที่เกี่ยวข้องกับ:

  • Starter Motor
  • Clutch Mechanism

และระบบต้องได้รับการ Upgrade ก่อนเดินหน้าต่อ

นี่คือหนึ่งในบทเรียนที่ชัดที่สุดของ Project: การที่ชิ้นส่วนแต่ละชิ้นทำงานแยกกันได้ ไม่ได้แปลว่า Subsystem ทั้งหมด จะทำงานได้ทันทีเมื่อนำมารวมกัน

ทำไม Dynamic Balancing ถึงสำคัญกับ Rotor ความเร็วสูง?

ก่อน First Ignition Main Source ระบุว่า Turbine ต้องผ่าน Dynamic Balancing อีกขั้น

แนวคิดพื้นฐานคือ ถ้ามวลของ Rotating Assembly กระจายไม่สมดุลรอบแกนหมุน จะเกิดแรงสั่นเมื่อระบบหมุน

และเมื่อความเร็วเพิ่มขึ้น ผลของ Imbalance อาจรุนแรงขึ้นมาก จึงต้องตรวจให้รอบคอบก่อน ไปยัง Test Stage ที่มีความเสี่ยงสูงกว่า

Project นี้เคยมีตอนก่อนหน้า ที่สร้าง Dynamic Balancer เพื่อ Balance Rotor โดยใช้ Sensor และ Electronics ช่วยตรวจ Vibration / Rotation

บทความนี้อธิบาย Dynamic Balancing ในระดับ Concept เท่านั้น: ไม่ได้ให้ขั้นตอน ถอดน้ำหนัก, เพิ่มน้ำหนัก, ตำแหน่ง Sensor, Test Speed หรือ Target Imbalance สำหรับ Rotor ความเร็วสูง

Rotor เคย Balance แล้ว ทำไมต้องตรวจ Assembly อีก?

ใน Project ก่อนหน้านี้ Rotor เคยได้รับการ Dynamic Balance มาแล้ว

แต่ Main Source รอบนี้ ยังระบุว่าก่อน First Ignition ตัว Turbine ทั้งชุด ต้องผ่าน Dynamic Balancing อีก

นี่แสดงให้เห็นแนวคิดสำคัญว่า:

Balance ของ Component ไม่ได้แปลว่า Balance ของ Final Assembly: เมื่อมีการประกอบ Shaft, Rotor และชิ้นส่วนอื่นเข้าด้วยกัน Alignment และ Assembly Condition สามารถเปลี่ยนพฤติกรรมของระบบได้

ผู้สร้างจึงเตรียมออกแบบ Balancing Rig รุ่นใหม่ ที่ Hackaday ระบุว่าจะ Advance กว่า Rig ที่ใช้กับ Rotor ก่อนหน้า

ทำไม First Ignition ยังต้องเลื่อนออกไป?

จากสถานะของ Project ใน Main Source ยังมีอย่างน้อยสองประเด็น ที่ต้องจัดการก่อน:

  1. แก้ปัญหา Starter Motor / Clutch
  2. Dynamic Balance Turbine Assembly

จึงยังไม่มี First Ignition ใน Episode นี้

จุดสำคัญไม่ได้อยู่ที่ “ทำไมยังไม่จุด” แต่อยู่ที่ “ทำไมผู้สร้างเลือกไม่รีบจุด”: เมื่อการทดสอบก่อนหน้า ยังเผยปัญหา Mechanical การย้อนกลับไปแก้ระบบ เป็นส่วนหนึ่งของ Engineering Process

Maker เรียนรู้อะไรจาก Project นี้ได้บ้าง?

Assembly ≠ Ready

ประกอบเครื่องเสร็จ ไม่ได้แปลว่าระบบพร้อมใช้งาน เพราะ Integration Test สามารถเผยปัญหาที่ไม่เห็น ตอนทดสอบ Component แยกกัน

Test Subsystem ก่อน Full System

Starter ถูกทดสอบ ก่อน First Ignition และการทดสอบนี้ก็พบปัญหา ก่อนเข้าสู่ขั้นที่มีความเสี่ยงสูงกว่า

Measurement สำคัญพอ ๆ กับ Mechanical Design

RPM Sensor และงาน Dynamic Balancing แสดงให้เห็นว่า Project Mechanical ระดับนี้ ต้องพึ่ง Measurement ไม่ใช่แค่การดูด้วยตา

ยอมย้อนกลับไปแก้ Design

ปัญหา Starter / Clutch ทำให้ Project ต้องย้อนกลับไป Upgrade แทนที่จะฝืนเดินหน้าสู่ Ignition

Safety: Project นี้ไม่ใช่ Beginner Build

DIY Jet Turbine เป็น Project ที่มีความเสี่ยงสูง: เกี่ยวข้องกับ Rotating Assembly ความเร็วสูง, ความร้อน, การเผาไหม้, Motor, เสียง และความเสี่ยงจากชิ้นส่วนที่อาจหลุดหรือแตก หากเกิด Mechanical Failure

Main Source เองย้ำภาพความเสี่ยง ของ Rotor และ Assembly หากทุกอย่างไม่ได้ถูกตรวจอย่างถูกต้อง จึงเลือกชะลอ First Ignition จนกว่า Starter และ Dynamic Balance จะเรียบร้อย

บทความนี้จึงอธิบาย Project ในมุม Engineering Journey, Measurement และ Testing โดยไม่ถอดรายละเอียด มาเป็นคู่มือประกอบ, Fuel Setup, Ignition Sequence หรือ Running Procedure

Source รอบนี้ไม่ได้ระบุ: Maximum RPM, Starter RPM, Fuel Type, Fuel Flow, Ignition Voltage, Turbine Temperature, Safe Distance, Noise Level, Clearance, Bearing Specification หรือ Full Test Procedure จึงไม่ควรเดาค่าเหล่านี้

ดู Project จากผู้สร้าง

วิดีโอต้นฉบับแสดงขั้นตอน Assembly และการทดสอบ Starter ในรายละเอียดมากกว่าบทความนี้ โดยเนื้อหา Globalbyte รอบนี้ เน้นอธิบาย Engineering Concept, สถานะของ Project และเหตุผลที่ผู้สร้างยังไม่เข้าสู่ First Ignition

โปรเจกต์นี้มีหลายขั้น แนะนำอ่านต้นฉบับควบคู่กัน

DIY Jet Turbine ของ AlfMart CNC Garage ถูกพัฒนาต่อเนื่องหลายตอน ตั้งแต่งาน Machining, Rotor Balancing ไปจนถึง Assembly และ Starter Test จึงควรอ่าน Timeline ของ Project ควบคู่กันหากต้องการเข้าใจว่า แต่ละ Subsystem ถูกพัฒนามายังไง

อ่านบทความต้นฉบับจาก Hackaday ดูวิดีโอจาก AlfMart CNC Garage อ่านตอนก่อนหน้าเรื่อง Dynamic Balancing

FAQ: คำถามที่พบบ่อย

1. DIY Jet Turbine ในบทความนี้ทำงานแล้วหรือยัง?

ยังไม่ได้ผ่าน First Ignition Main Source อยู่ในช่วง Assembly และ Starter Testing

2. ทำไมยังไม่ First Ignition?

Starter Test พบปัญหาที่ Starter Motor / Clutch และ Turbine Assembly ยังต้องผ่าน Dynamic Balancing ก่อน

3. Electrical Starter มีหน้าที่อะไร?

Source ระบุว่าใช้ Spin Up Turbine ก่อน Ignition แต่ไม่ได้ให้ Voltage, Current หรือ Target RPM

4. Starter Test เจอปัญหาอะไร?

Main Source ระบุปัญหาเกี่ยวกับ Starter Motor และ Clutch Mechanism จึงต้องมีการ Upgrade

5. RPM Sensor ใช้ทำอะไร?

ใช้ติดตามความเร็วการหมุน ในช่วง Testing แต่ Source ไม่ได้ระบุ Sensor Type หรือ Circuit Detail

6. Dynamic Balancing คืออะไร?

เป็นการตรวจและลดความไม่สมดุล ของ Rotating Assembly เพื่อควบคุม Vibration เมื่อระบบหมุน

7. Rotor เคย Balance แล้ว ทำไมต้องตรวจอีก?

Main Source ระบุว่า ก่อน First Ignition Turbine Assembly ทั้งชุด ยังต้อง Dynamic Balance แม้ Rotor จะเคยได้รับการ Balance มาก่อน

8. Outer Casing ทำจากอะไร?

Build นี้ใช้ส่วนประกอบจาก Commercial Gas Cylinder และ Steel Drinking Bottle บางส่วน ตามที่ Hackaday รายงาน แต่ไม่ใช่ General Material Recommendation

9. Source ระบุ Maximum RPM หรือไม่?

Source ที่ให้มาไม่ได้ระบุ Maximum RPM

10. Source ระบุ Thrust หรือไม่?

Source ไม่ได้ระบุค่า Thrust สำหรับสถานะ Project ในบทความนี้

11. ใช้ Fuel อะไร?

Source ที่ให้มาไม่ได้ระบุ Fuel Type หรือ Fuel Flow และบทความนี้ไม่เติมข้อมูลดังกล่าวเอง

12. มีข้อมูล Turbine Temperature หรือไม่?

Source ไม่ได้ระบุ Operating Temperature หรือ Turbine Inlet Temperature

13. Project นี้เหมาะกับ Beginner หรือไม่?

Main Source แสดงให้เห็นว่า Project ต้องการงาน Machining, Assembly Precision, Dynamic Balancing และการจัดการความเสี่ยงสูง จึงไม่ใช่ Project Beginner ทั่วไป

14. ทำไมผู้สร้างไม่รีบจุดเครื่อง?

เพราะ Starter Test ยังพบปัญหา และ Dynamic Balancing ยังไม่เสร็จ การหยุดแก้ปัญหาก่อน First Ignition เป็นส่วนหนึ่งของ Engineering Process

15. มี Code หรือ Wiring ของ RPM Sensor ไหม?

Main Source รอบนี้ไม่ได้ให้ Code หรือ Wiring จึงไม่มีการสร้างตัวอย่างขึ้นเอง

16. ดูวิดีโอต้นฉบับได้ที่ไหน?

สามารถดูได้จากวิดีโอ I Finally Finished My DIY Jet Turbine ของ AlfMart CNC Garage ที่ฝังไว้ในบทความนี้

References / แหล่งข้อมูลต้นฉบับ

Project Mechanical ที่จริงจัง ต้องมี Measurement ไม่แพ้งาน Machining

สิ่งที่น่าสนใจจาก DIY Jet Turbine รอบนี้ คือการเห็น Electronics อย่าง RPM Sensor และ Measurement System เข้ามาช่วยตรวจสอบ Mechanical Assembly ก่อนเดินหน้าสู่ Test Stage ถัดไป

หากกำลังทำ Project ด้าน Sensor, Data Acquisition หรือระบบวัดรอบ สามารถสอบถามทีม Globalbyte เรื่อง Development Board, Sensor และอุปกรณ์ที่เหมาะกับ Project ได้

ช้อปสินค้า / บริการ เข้ากลุ่ม Community สอบถามผ่าน LINE OA
Disclaimer: บทความนี้เป็นการสรุปและเรียบเรียงจากแหล่งข้อมูลภาษาอังกฤษ อาจมีความคลาดเคลื่อน กรุณาตรวจสอบ Source ต้นฉบับก่อนลงมือทำ DIY Jet Turbine เป็น Project ที่มีความเสี่ยงสูงจาก Rotating Assembly ความเร็วสูง, Motor, ความร้อน, การเผาไหม้, เสียง และความเสียหายเชิงกล หากเกิด Failure บทความนี้นำเสนอในเชิง Engineering, Testing และ Project Journey เท่านั้น ไม่ใช่คู่มือสำหรับการประกอบ, Fuel Setup, Ignition, Running หรือ Tuning Jet Turbine Main Source ระบุว่า First Ignition ยังไม่เกิดขึ้น เนื่องจาก Starter Motor / Clutch ยังต้องได้รับการปรับปรุง และ Turbine Assembly ต้องผ่าน Dynamic Balancing ก่อน Source ที่ให้มาไม่ได้ระบุ Maximum RPM, Starter RPM, Fuel Type, Fuel Flow, Fuel Pressure, Ignition Voltage, Operating Temperature, Thrust, Bearing Specification, Clearance, Bolt Torque, Safe Distance, Noise Level หรือ Full Test Procedure จึงไม่ได้สร้างข้อมูลดังกล่าวเพิ่มเติม การที่ผู้สร้างใช้ส่วนประกอบจาก Commercial Gas Cylinder หรือ Steel Drinking Bottle เป็นรายละเอียดของ Build นี้ ไม่ใช่คำแนะนำด้านวัสดุ สำหรับการสร้าง Jet Turbine ทั่วไป
