สวัสดีชาว Maker สายรักษ์สุขภาพทุกคนครับ! ปฏิเสธไม่ได้เลยว่าปัญหามลพิษทางอากาศ โดยเฉพาะเจ้าฝุ่นจิ๋ว PM2.5 และ PM10 กลายเป็นภัยเงียบที่คุกคามสุขภาพคนเมืองอย่างเรามากๆ เพราะมันสามารถทะลุทะลวงเข้าสู่ปอดและกระแสเลือดได้โดยตรง

เพื่อรับมือกับปัญหานี้ วันนี้เราจะพาทุกคนมาสร้าง "เครื่องวัดคุณภาพอากาศแบบพกพา" ฉบับ DIY ที่ทั้งเล็ก กะทัดรัด และแสดงผลแบบเรียลไทม์ แถมยังส่งข้อมูลผ่าน Wi-Fi ได้ด้วย โดยใช้พระเอกหลักคือบอร์ด Seeed Studio Wio Terminal และเซนเซอร์วัดฝุ่นตระกูล Grove ครับ มาดูกันว่าข้างในโปรเจกต์นี้มีอะไรบ้าง!

ฮาร์ดแวร์ตัวตึงที่ต้องใช้ (Hardware Components)

1. สมองกลหลัก: Wio Terminal

นี่คือบอร์ดไมโครคอนโทรลเลอร์ที่ครบจบในตัวเดียวมากๆ ครับ เพราะมันมาพร้อมกับชิป ATSAMD51 (120 MHz), หน้าจอ LCD ในตัว, พอร์ตเชื่อมต่อ Grove ที่เสียบสายปุ๊บใช้ได้ปั๊บ และยังมี Wi-Fi / BLE สำหรับทำอุปกรณ์ IoT ส่งข้อมูลขึ้นคลาวด์ได้สบายๆ

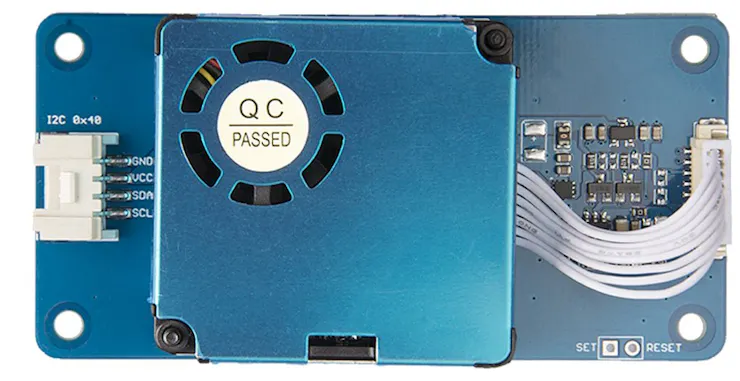

2. เซนเซอร์วัดฝุ่น: Grove - Laser PM2.5 Dust Sensor (HM3301)

เซนเซอร์ตัวนี้ใช้เทคโนโลยีการกระจายแสงเลเซอร์ (Laser scattering) ยิงแสงไปกระทบอนุภาคฝุ่นในอากาศแล้วประเมินความหนาแน่นออกมาเป็นหน่วย µg/m³ ซึ่งมันสามารถแยกแยะขนาดฝุ่นได้ทั้ง PM1.0, PM2.5 และ PM10 เลยทีเดียว

ระบบทำงานยังไง? (System Architecture)

ระบบของเครื่องวัดฝุ่นตัวนี้ถูกออกแบบให้ทำงานผ่าน 3 ขั้นตอนหลักๆ (3 Layers) ครับ:

• การดึงข้อมูล (Data Acquisition): เซนเซอร์ HM3301 จะดูดอากาศเข้าไปวัดค่าฝุ่นอย่างต่อเนื่อง และส่งข้อมูลดิบผ่านสาย I2C ไปยังบอร์ด Wio Terminal
• การประมวลผล (Data Processing): บอร์ด Wio Terminal จะรับข้อมูลดิบมาถอดรหัส แปลงเป็นหน่วย µg/m³ และใช้สมการช่วยลดสัญญาณรบกวน (Smoothing) ให้ค่าฝุ่นนิ่งขึ้น
• การแสดงผลและส่งข้อมูล (Data Presentation & Communication): นำค่าฝุ่นไปแสดงบนหน้าจอ LCD ของบอร์ด พร้อมจัดหมวดหมู่สี (เช่น เขียว=ดี, เหลือง=ปานกลาง, แดง=อันตราย) และสามารถส่งข้อมูลผ่าน Wi-Fi ขึ้นระบบ Cloud (เช่น Blynk หรือ ThingsBoard) ได้ด้วย

การออกแบบซอฟต์แวร์ (Software Design)

ในการเขียนโปรแกรม เราสามารถใช้โปรแกรมยอดฮิตอย่าง Arduino IDE ได้เลยครับ โค้ดจะถูกแบ่งเป็นโมดูลย่อยๆ เช่น โมดูลสื่อสารกับเซนเซอร์ (อ่านค่าเช็คความถูกต้อง), โมดูลอัปเดตหน้าจอ LCD, และโมดูลส่งข้อมูลเข้า Wi-Fi ทำให้โปรเจกต์นี้เป็นแหล่งเรียนรู้วิชา Embedded Systems ที่ดีมากๆ สำหรับมือใหม่ครับ

แผนผังการทำงาน (Project Diagram)

แผนผังแสดงการส่งข้อมูลจากเซนเซอร์สู่บอร์ด และออกสู่หน้าจอ/ระบบไร้สาย

ตัวอย่างโค้ด C/C++ เบื้องต้น (Code Snippet)

ตัวอย่างโค้ดพื้นฐานสำหรับดึงค่า PM1.0, PM2.5 และ PM10 ออกมาแสดงผลทาง Serial Monitor และการจำแนกเกณฑ์คุณภาพอากาศครับ

C/C++ (Arduino IDE) Copy Code

#include <Arduino.h>
#include <Wire.h>
#include "Seeed_HM330X.h"

// Create sensor object (I2C mode)
HM330X sensor;

uint8_t buffer[30];

void printError(HM330XErrorCode error)
{
  switch (error)
  {
    case NO_ERROR:
      Serial.println("No error");
      break;
    case ERROR_NOT_READY:
      Serial.println("Sensor not ready");
      break;
    case ERROR_DATA_OVERFLOW:
      Serial.println("Data overflow");
      break;
    case ERROR_SERIAL_NO_ACK:
      Serial.println("No ACK from sensor");
      break;
    default:
      Serial.println("Unknown error");
      break;
  }
}

void setup()
{
  Serial.begin(115200);
  delay(1000);

  Serial.println("=== Wio Terminal Air Quality Monitor (I2C) ===");

  // Initialize I2C
  Wire.begin();

  // Initialize sensor in I2C mode
  if (sensor.init())
  {
    Serial.println("HM3301 sensor initialized successfully");
  }
  else
  {
    Serial.println("Sensor initialization failed!");
  }
}

void loop()
{
  HM330XErrorCode error;

  error = sensor.read_sensor_value(buffer, 29);

  if (error == NO_ERROR)
  {
    // Data format: PM1.0, PM2.5, PM10 (standard positions)
    int pm1_0  = buffer[4]  << 8 | buffer[5];
    int pm2_5  = buffer[6]  << 8 | buffer[7];
    int pm10   = buffer[8]  << 8 | buffer[9];

    Serial.println("\n---------------------------");
    Serial.println("AIR QUALITY DATA (I2C)");
    Serial.println("---------------------------");

    Serial.print("PM1.0  : ");
    Serial.print(pm1_0);
    Serial.println(" µg/m³");

    Serial.print("PM2.5  : ");
    Serial.print(pm2_5);
    Serial.println(" µg/m³");

    Serial.print("PM10   : ");
    Serial.print(pm10);
    Serial.println(" µg/m³");

    // Air quality classification
    String status;

    if (pm2_5 <= 12)
      status = "Good";
    else if (pm2_5 <= 35)
      status = "Moderate";
    else if (pm2_5 <= 55)
      status = "Unhealthy";
    else
      status = "Hazardous";

    Serial.print("Status : ");
    Serial.println(status);
  }
  else
  {
    Serial.print("Sensor error: ");
    printError(error);
  }

  delay(2000);
}

สรุปโปรเจกต์ (Conclusion)

เครื่องวัดคุณภาพอากาศจากบอร์ด Wio Terminal และเซนเซอร์ HM3301 ตัวนี้ ถือเป็นจุดเริ่มต้นที่ดีมากๆ สำหรับคนที่อยากทำอุปกรณ์สวมใส่ หรืออุปกรณ์ IoT เพื่อช่วยปกป้องสุขภาพตัวเองและคนในครอบครัวครับ นอกจากจะได้ความรู้เรื่องโค้ดดิ้งแล้ว ยังสามารถนำไปประยุกต์ทำเป็นเครือข่ายเซนเซอร์ส่งข้อมูลระดับเมือง (Smart City) ได้อีกด้วย
