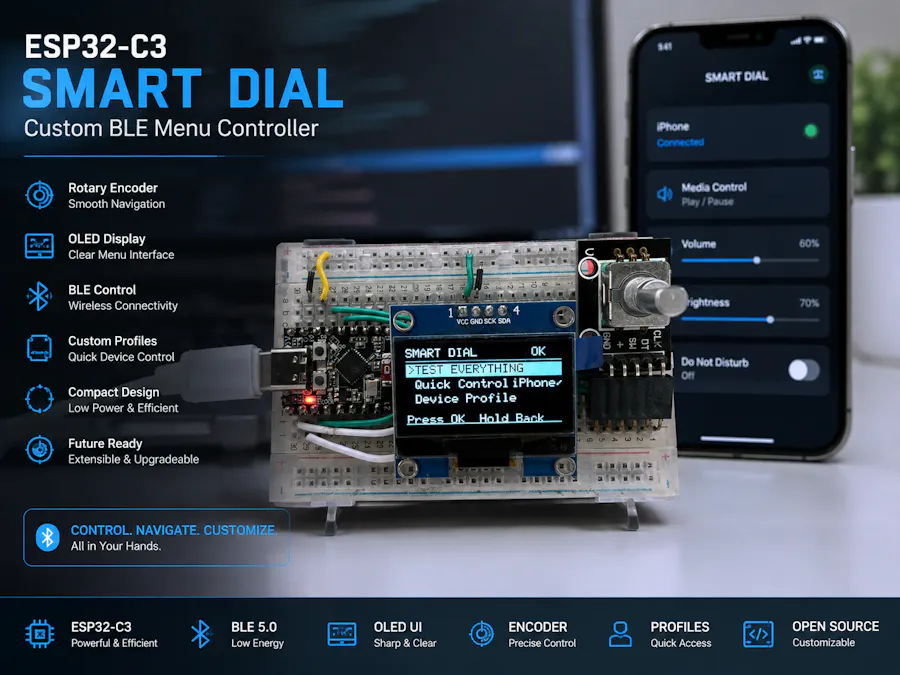

ESP32-C3 Smart Dial คืออะไร?

Smart Dial ตัวนี้เป็น Physical Controller สำหรับสั่งงานคอมพิวเตอร์หรืออุปกรณ์มือถือ โดยใช้ ESP32-C3 Super Mini เป็นสมองหลัก

แทนที่จะมีปุ่มเต็มแผง ผู้สร้างใช้ Rotary Encoder เป็น Input หลักเพียงชุดเดียว แล้วเอา OLED มาช่วยแสดง Menu

เวลาใช้งาน:

• หมุนลูกบิดเพื่อเลื่อน Selection
• กดเพื่อเลือกหรือ Execute คำสั่ง
• ESP32-C3 ส่งคำสั่งผ่าน BLE HID
• Host มอง Controller เป็น Keyboard / Media Input Device

ข้อดีของแนวคิดนี้คือ ไม่ต้องพัฒนา Mobile App หรือ Desktop App เพื่อรับคำสั่งเฉพาะของ Controller เพราะใช้ BLE HID ซึ่งเป็นแนวคิดเดียวกับ Bluetooth Keyboard และ Media Controller

สุดท้ายเราจะสร้างอะไร?

Prototype ตาม Source มีองค์ประกอบหลักดังนี้:

• ESP32-C3 Super Mini
• SH1106 OLED 128×64
• Rotary Encoder
• BLE HID Wireless Communication
• OLED Menu Interface
• Device Profiles หลายระบบ
• Media Controls
• Keyboard Shortcuts
• Browser Controls
• Presentation Controls
• Custom Text Macros
• Favorites
• Settings
• Controller Lock
• OLED Brightness
• Deep Sleep
• Idle Screen / Animation

Hardware ที่ต้องใช้

Smart Dial ทำงานอย่างไร?

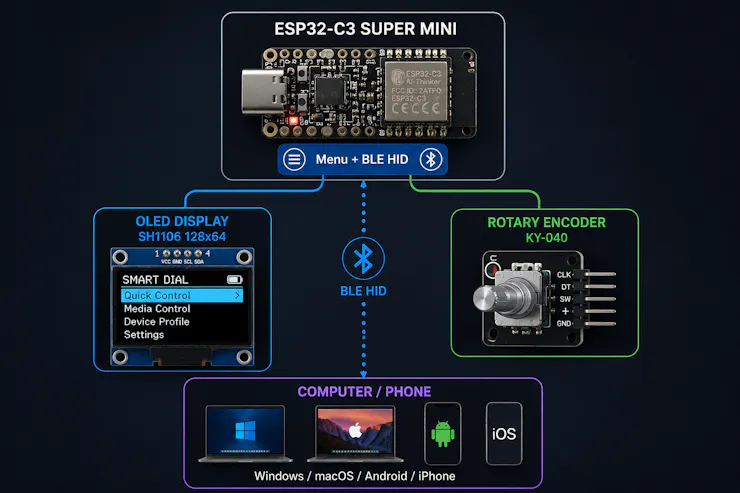

Architecture ของโปรเจกต์แบ่งเป็นส่วนง่าย ๆ ได้ดังนี้:

Wiring และ Pin Connections

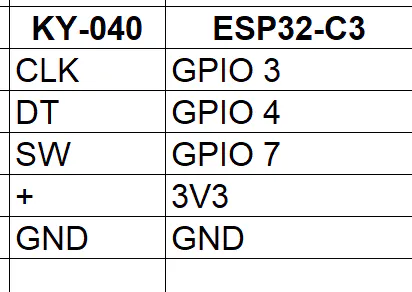

GitHub README และ Firmware ใช้ Pin Mapping ดังนี้:

Firmware ใช้ OLED Address: 0x3C และตั้งจอเป็น SH1106 128×64

เตรียม Arduino IDE และ Libraries

Software หลักที่ใช้คือ Arduino IDE

1. ติดตั้ง ESP32 Arduino Board Package

ใน Arduino IDE เปิด:

File → Preferences

แล้วเพิ่ม Espressif Boards Manager URL:

https://espressif.github.io/arduino-esp32/package_esp32_index.json

จากนั้นไปที่:

Tools → Board → Boards Manager

Search: esp32 แล้วติดตั้ง esp32 by Espressif Systems

ถ้าไม่มีชื่อ Board ของ Super Mini รุ่นที่ใช้ Source แนะนำเลือก:

ESP32C3 Dev Module

2. ติดตั้ง Libraries

ไปที่:

Sketch → Include Library → Manage Libraries

แล้วติดตั้ง:

• Adafruit GFX Library
• Adafruit SH110X
• NimBLE-Arduino
• HijelHID / HijelHID_BLEKeyboard

ส่วน Preferences, Wire, esp_sleep และ GPIO Driver มาจาก ESP32 / Arduino Environment ที่ Firmware ใช้อยู่

Upload Firmware ลง ESP32-C3

เปิด Firmware จาก Repository ของผู้สร้าง ใน Arduino IDE

จากนั้นเลือก:

Tools → Board → ESP32 Arduino → ESP32C3 Dev Module

เลือก COM Port ที่ถูกต้อง แล้วกด Upload

First Boot และ Serial Monitor

หลัง Upload สำเร็จ เปิด:

Tools → Serial Monitor

ตั้ง Baud Rate:

115200 baud

Source ระบุว่าระบบจะแสดงข้อมูลเริ่มต้นของ Smart Dial และแจ้งชื่อ Bluetooth Device สำหรับ Pair

Pair Bluetooth กับ C3 Smart Dial

1. เปิด Smart Dial
2. เปิด Bluetooth Settings บนคอมพิวเตอร์หรือโทรศัพท์
3. Search Bluetooth Devices
4. หาอุปกรณ์ชื่อ C3 Smart Dial
5. กด Pair / Connect

Firmware สร้าง BLE Keyboard Device โดยใช้ชื่อ:

C3 Smart Dial

เมื่อเชื่อมต่อสำเร็จ OLED สามารถแสดง BLE Status ของ Controller ได้

วิธีหมุนและกด Smart Dial

Timing โดยประมาณที่ Source ระบุ:

• Long Press: ประมาณ 700 ms
• Very Long Press: ประมาณ 2200 ms

Firmware ยังมี Button Debouncing และ Encoder Debouncing เพื่อลดการอ่าน Input ซ้ำโดยไม่ตั้งใจ

Main Menu มีอะไรบ้าง?

Menu จริงใน Firmware ประกอบด้วย:

• TEST EVERYTHING
• Quick Control
• Device Profile
• Media
• System
• Navigation
• Editing
• Browser
• Presentation
• Keyboard / F Keys
• Custom Macros
• Utilities
• Controller Power
• Settings

Media Controller

Media Menu รองรับคำสั่ง:

• Volume Up
• Volume Down
• Mute
• Play / Pause
• Next Track
• Previous Track
• Stop
• Display Brightness Commands
• Keyboard Backlight Commands

ตรงนี้ทำให้ Smart Dial ใช้เป็น DIY Volume Knob หรือ Desktop Media Controller ได้

Keyboard และ Navigation

• Up / Down / Left / Right
• Enter
• Escape
• Tab
• Space
• Home / End
• Page Up / Page Down
• Backspace
• Delete
• Insert
• F1–F12
• Print Screen

Editing

• Copy
• Paste
• Cut
• Undo
• Redo
• Select All
• Save
• Find
• Bold
• Italic
• Underline

Browser Controller

• New Tab
• Close Tab
• Reopen Tab
• Refresh
• Address Bar
• Back / Forward
• Zoom In / Out
• Reset Zoom
• Fullscreen
• Downloads
• History

Presentation Controller

• Next Slide
• Previous Slide
• First Slide
• Last Slide
• Start Presentation
• End Presentation
• Black Screen

เพราะฉะนั้น Smart Dial ตัวเดียว สามารถเปลี่ยน Character จาก Volume Knob เป็น Browser Remote หรือ Presentation Remote ผ่าน Menu ได้เลย

Custom Macros: หมุนหนึ่งที แล้วพิมพ์ข้อความให้เลย

Firmware มี Custom Text Macro จำนวน 4 Slot

Default Example ใน Source คือ:

Hello!
Thank you.
I will get back to you shortly.
support@example.com

Macro เหล่านี้ถูกบันทึกด้วย ESP32 Preferences ทำให้ข้อมูลยังอยู่หลัง Restart

แนวคิดนี้สามารถนำไปใช้กับข้อความที่พิมพ์บ่อย เช่น:

• Email Signature
• ข้อความตอบลูกค้าที่ใช้บ่อย
• Chat Message
• Coding Snippet แบบข้อความ
• Frequently Used Command
• Template Text

Device Profiles ทำไมต้องแยก Windows, macOS และมือถือ?

Smart Dial มี Profile:

• Auto / Universal
• Windows
• macOS
• Android
• iPhone / iPad

เหตุผลคือ BLE HID ไม่สามารถบอก Controller ได้อย่างน่าเชื่อถือเสมอไปว่า Host ที่เชื่อมอยู่เป็น Windows, macOS, Android หรือ iOS

Firmware จึงเปิดให้ผู้ใช้เลือก Profile เอง เมื่อต้องใช้ Shortcut ที่แตกต่างกันตาม Operating System

ส่วน Auto / Universal ถูกออกแบบให้ใช้คำสั่งที่เป็น Universal ก่อนเป็นหลัก

Settings, OLED, Idle Mode, Lock และ Deep Sleep

Settings Menu ใน Source มี:

• OLED Off
• Controller Lock
• Deep Sleep
• Volume Regulator
• OLED Brightness
• Confirmation Enable / Disable
• Reverse Encoder
• Action Popup
• Cute Animations
• Idle Screen
• Clear BLE Pairing
• Factory Reset
• About

OLED Brightness

OLED สามารถปรับ Contrast / Brightness ได้ โดยหมุน Encoder เพื่อเปลี่ยนค่า และกดเพื่อ Save

Firmware เก็บค่าดังกล่าวใน Preferences ทำให้ยังอยู่หลัง Reset

Idle Mode

หาก Controller ไม่มีการใช้งานประมาณ 30 วินาที Firmware สามารถเข้าสู่ Idle Screen

หน้าจอแสดงข้อความลักษณะ:

BLE connected

Turn or press to wake

Controller Lock

Lock Mode ช่วยป้องกัน Encoder ถูกหมุนหรือกดโดยไม่ตั้งใจ

Firmware ต้องใช้ Long Press เพื่อ Unlock Controller

Deep Sleep

เมื่อเลือก Deep Sleep ESP32 จะตั้ง Encoder Switch เป็น Wake-up Source ก่อนเข้า Sleep

Feature นี้เหมาะกับแนวคิด Future Battery-powered Version ที่ผู้สร้างกล่าวถึง

ข้อจำกัดที่ควรรู้ก่อนเรียกมันว่า Universal Controller

1. Volume % บน OLED เป็นค่าประมาณ

BLE HID ในโปรเจกต์นี้ ส่ง Volume Up / Down Command ไปยัง Host แต่ไม่ได้อ่านระดับเสียงจริงจาก Host กลับมา

ดังนั้นถ้าจอขึ้น:

50%

ไม่ได้หมายความว่า Volume จริงของคอมพิวเตอร์ ต้องอยู่ที่ 50% เสมอไป

2. Mobile Control มีข้อจำกัดตาม Android / iOS

Source มีคำสั่งอย่าง:

• Camera Shutter
• Home
• Back
• App Switch
• Search

แต่ System-level Function บางอย่าง ถูก Operating System จำกัด และอาจไม่ทำงานเหมือนกันทุกอุปกรณ์

Troubleshooting: เปิดไม่ติด หมุนกลับด้าน หรือ Bluetooth หาไม่เจอ

OLED ไม่ขึ้น

เช็ก Wiring:

• SDA → GPIO 5
• SCL → GPIO 6
• VCC → 3V3
• GND → GND

Firmware คาดหวัง OLED Address: 0x3C

หาก Module ใช้ 0x3D Source ระบุให้เปลี่ยน Address ใน Firmware

#define OLED_ADDRESS 0x3C

Encoder หมุนผิดทิศ

เข้า:

Settings → Reverse Encoder

Firmware มี Option สำหรับกลับทิศ Encoder โดยตรง

Bluetooth Device ไม่ขึ้น

• เช็กว่า ESP32-C3 ได้ Power
• เช็กว่า Upload BLE Firmware สำเร็จ
• เปิด Bluetooth บน Host
• ค้นหา `C3 Smart Dial`
• หากมี Pairing เก่าค้าง ใช้ Clear BLE Pairing

Compile ไม่ผ่าน

ตรวจ Library / Core:

• ESP32 Arduino Core
• NimBLE-Arduino
• HijelHID_BLEKeyboard
• Adafruit GFX
• Adafruit SH110X

Code สำคัญจาก Firmware จริง

Firmware เต็มของโปรเจกต์มีขนาดค่อนข้างใหญ่ จึงไม่ควรวางทั้งหมดลงใน Blog แต่ส่วนสำคัญด้านล่าง คัดจาก Firmware ของผู้สร้างโดยตรง เพื่อให้เห็นโครงสร้างจริงของโปรเจกต์

#include <Arduino.h>
#include <Wire.h>
#include <Preferences.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>
#include <HijelHID_BLEKeyboard.h>
#include <esp_sleep.h>
#include <driver/gpio.h>

#define OLED_SDA_PIN       5
#define OLED_SCL_PIN       6
#define ENCODER_CLK_PIN    3
#define ENCODER_DT_PIN     4
#define ENCODER_SW_PIN     7

#define SCREEN_WIDTH       128
#define SCREEN_HEIGHT      64
#define OLED_RESET_PIN     -1
#define OLED_ADDRESS       0x3C

Adafruit_SH1106G display(
  SCREEN_WIDTH,
  SCREEN_HEIGHT,
  &Wire,
  OLED_RESET_PIN
);

HijelHID_BLEKeyboard keyboard(
  "C3 Smart Dial",
  "ESP32-C3",
  100
);

Preferences preferences;

const char *DEFAULT_MACRO_1 = "Hello!";
const char *DEFAULT_MACRO_2 = "Thank you.";
const char *DEFAULT_MACRO_3 = "I will get back to you shortly.";
const char *DEFAULT_MACRO_4 = "support@example.com";

String customMacros[4];

enum DeviceProfile : uint8_t {
  PROFILE_AUTO = 0,
  PROFILE_WINDOWS,
  PROFILE_MACOS,
  PROFILE_ANDROID,
  PROFILE_IOS,
  PROFILE_COUNT
};

ทำไมโปรเจกต์นี้เหมาะกับคนเริ่ม Embedded?

ถึง Feature List จะยาว แต่ Hardware หลักมีไม่กี่ชิ้น ทำให้โปรเจกต์นี้แตะหลาย Concept โดยไม่ต้องเริ่มจากวงจรใหญ่

Hardware ที่ได้เรียนรู้

• GPIO
• I²C
• Digital Inputs
• Rotary Encoder
• Internal Pull-ups
• USB Power

Software ที่ได้เรียนรู้

• Arduino C++
• Menu System
• State Machine
• Button Debouncing
• Encoder Handling
• Non-volatile Storage
• BLE HID
• OLED Graphics
• Power Management

จุดสำคัญคือ โปรเจกต์ไม่ต้องสร้าง App ใหม่บนมือถือ แต่ใช้ BLE HID Standard ทำให้ Host ตีความ Controller เป็น Keyboard / Media Device ได้

Future Improvements: จาก Breadboard ไปเป็นอุปกรณ์ใช้จริง

Source เสนอแนวทางต่อยอด Hardware เช่น:

• Custom PCB
• 3D-printed Enclosure
• Rechargeable Battery
• USB-C Charging
• RGB Status LED
• Better Encoder
• Larger OLED
• Mechanical Rotary Knob

ส่วน Software สามารถไปต่อได้ด้วย:

• Custom Macro Editor
• More User Profiles
• Per-profile Macros
• Custom Menu Creation
• Icon-based OLED UI
• More Animations
• Battery Monitoring
• BLE Connection Indicator
• Configurable Button Actions

แนวคิด Advanced Version สามารถพัฒนาไปเป็น Desktop Productivity Controller พร้อม Profile สำหรับงานเฉพาะ เช่น:

• Windows
• macOS
• Android
• iOS
• Photoshop
• Premiere Pro
• VS Code
• Spotify
• PowerPoint
• YouTube
• CAD
• Embedded Development

ภาพเพิ่มเติมจากโปรเจกต์

บทความแสดง Hero Image เพียงภาพเดียวเป็นค่าเริ่มต้น ส่วนภาพเพิ่มเติมถูกซ่อนด้วย Pure CSS View more เพื่อไม่ให้หน้า Blog ยาวเกินไปตั้งแต่เปิดหน้า

 View more — ดูภาพเพิ่มเติม View less — ซ่อนภาพ

อยากทำตามจริง แนะนำให้เปิด Source ต้นฉบับควบคู่ไปด้วย

แม้โปรเจกต์นี้ถูกระบุเป็น Beginner-friendly แต่ Firmware มีทั้ง BLE HID, Menu State, Preferences, Multi-click Button Handling, OS Profiles และ Power Management อยู่ในโปรเจกต์เดียว

FAQ: ESP32-C3 Smart Dial

ลูกบิดหนึ่งตัว แต่สอน Embedded ได้เกือบทั้งโต๊ะ

ความสนุกของ ESP32-C3 Smart Dial ไม่ได้อยู่แค่ว่าหมุนแล้ว Volume ขึ้นลง

แต่เป็นการรวมหลายเรื่องไว้ใน Project เล็ก ๆ:

Encoder → Menu → OLED → State Machine → BLE HID → Profiles → Preferences → Power Management

คนเริ่มต้นสามารถเริ่มจาก Volume Controller ง่าย ๆ แล้วค่อยเข้าใจว่าพอมี Menu ตัวลูกบิดเดียวสามารถเปลี่ยนเป็น Browser Controller, Presentation Remote, Keyboard Shortcut Pad หรือ Macro Controller ได้อย่างไร

และถ้าจะขยับไปอีกระดับ จาก Breadboard Prototype ก็ยังมีเส้นทางต่อไปถึง Custom PCB, Battery และ 3D-printed Enclosure

นี่จึงเป็นโปรเจกต์ประเภท “เริ่มง่าย แต่มีพื้นที่ให้เล่นต่อเยอะมาก” ที่เหมาะกับสาย ESP32 และ Maker โดยตรง
