⚡ ESP32 Oscilloscope แบบ Browser-based
ออสซิลโลสโคปราคาประหยัดที่ทำงานผ่านเว็บเบราว์เซอร์! 📊
สำหรับคนที่ชอบงาน Electronics และ DIY Projects การมี Oscilloscope (ออสซิลโลสโคป) เป็นเครื่องมือที่จำเป็นมากสำหรับการวัดและวิเคราะห์สัญญาณไฟฟ้า 🔌 แต่ Oscilloscope แบบมืออาชีพมักมีราคาแพงมาก โดยเฉพาะสำหรับนักเรียน นักศึกษา หรือ Maker มือใหม่ วันนี้เรามีข่าวดี! มีโปรเจกต์ DIY ที่ใช้ ESP32 สร้าง Oscilloscope ที่ทำงานผ่านเว็บเบราว์เซอร์ได้ ราคาประหยัด แต่ใช้งานได้จริง! 🚀 เหมาะสำหรับการเรียนรู้และงาน Hobby อย่างมาก มาดูกันว่ามันมีความสามารถอะไรบ้าง และเหมาะกับใครบ้าง!
📱 Oscilloscope คืออะไร? ทำไมถึงสำคัญ?
Oscilloscope (ออสซิลโลสโคป) คือเครื่องมือวัดที่แสดงสัญญาณไฟฟ้าในรูปแบบกราฟ Waveform (รูปคลื่น) บนหน้าจอ 📈 มันช่วยให้เรา "เห็น" สัญญาณไฟฟ้าที่เปลี่ยนแปลงตามเวลา ซึ่ง Multimeter ทั่วไปทำไม่ได้! คุณสามารถใช้มันเพื่อ: ตรวจสอบว่าวงจรทำงานถูกต้องหรือไม่ 🔍, วัด Frequency (ความถี่), Amplitude (ขนาด), และ Duty Cycle ของสัญญาณ, หา Noise, Glitch, หรือปัญหาในวงจร ⚡, วิเคราะห์สัญญาณดิจิทัล (PWM, UART, SPI, I2C), Debug โปรเจกต์ Arduino, Raspberry Pi, ESP32 และอื่นๆ สำหรับสาย Maker และ Electronics Hobbyist มันคือเครื่องมือที่ขาดไม่ได้เลย! แต่ปัญหาคือ Oscilloscope ดีๆ มักราคาหลักหมื่นบาทขึ้นไป ทำให้หลายคนเข้าถึงยาก นี่คือที่มาของ ESP32 Oscilloscope! 💡
🛠️ ESP32 Oscilloscope คืออะไร?

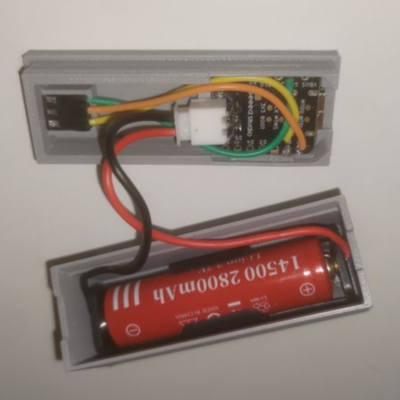

ESP32 Oscilloscope เป็นโปรเจกต์ Open-source ที่ใช้บอร์ด ESP32 (โดยเฉพาะ ESP32-S3) เป็นตัววัดสัญญาณ และแสดงผลผ่านเว็บเบราว์เซอร์แทนหน้าจอแบบดั้งเดิม! 🌐 ทำงานยังไง? ESP32 ใช้ ADC (Analog-to-Digital Converter) ภายในชิปสุ่มสัญญาณไฟฟ้าที่เข้ามา → ส่งข้อมูลผ่าน Wi-Fi ไปยังเว็บเบราว์เซอร์ (มือถือ/แท็บเล็ต/คอมพิวเตอร์) → เว็บแอปพลิเคชันแสดงผล Waveform แบบ Real-time พร้อม Controls ต่างๆ 📊 ข้อดีคือ: ราคาถูกมาก! บอร์ด ESP32-S3 ราคาไม่ถึง 200 บาท 💰, ไม่ต้องติดตั้งโปรแกรม เปิดเบราว์เซอร์ก็ใช้งานได้เลย, รองรับหลายอุปกรณ์ (PC, Mac, มือถือ, แท็บเล็ต), Open-source สามารถดัดแปลงและปรับปรุงได้ตามต้องการ 🔧 เหมาะสำหรับ: นักเรียน นักศึกษา ที่ต้องการเรียนรู้ Electronics, Maker และ Hobbyist ที่ทำงาน DIY Projects, ใครก็ตามที่ต้องการ Oscilloscope พื้นฐานแต่ไม่อยากลงทุนมาก!
✨ คุณสมบัติเด่นของ ESP32 Oscilloscope
📊 วัดสัญญาณได้ถึง 1 MHz
ESP32-S3 มี ADC ที่สามารถสุ่มสัญญาณได้ความเร็วสูง เหมาะสำหรับสัญญาณดิจิทัล PWM และ Analog Waveform ทั่วไป แม้จะไม่เทียบกับ Oscilloscope มืออาชีพ แต่สำหรับ Hobby Projects ก็เพียงพอมาก!
🌐 Web-based Interface
ไม่ต้องติดตั้งซอฟต์แวร์เพิ่มเติม! เพียงเชื่อมต่อ ESP32 กับ Wi-Fi และเปิดเบราว์เซอร์ คุณก็สามารถดู Waveform แบบ Real-time ได้ทันที รองรับ Chrome, Firefox, Safari ทุกแพลตฟอร์ม
⚙️ ปรับแต่งได้ครบครัน
มี Controls สำหรับปรับ Time/Div (เวลาต่อช่องแบ่ง), Voltage/Div (แรงดันต่อช่องแบ่ง), Trigger Level และ Trigger Mode เหมือน Oscilloscope จริง! ทำให้สามารถจับสัญญาณที่เปลี่ยนแปลงเร็วได้อย่างแม่นยำ
💾 Open-source และขยายได้
โค้ดทั้งหมดเป็น Open-source บน GitHub! คุณสามารถปรับแต่งเพิ่ม Channel, เพิ่มฟีเจอร์ FFT Analysis, บันทึกข้อมูล หรือเชื่อมต่อกับระบบอื่นๆ ได้ตามต้องการ เหมาะสำหรับการเรียนรู้และพัฒนา!
🔧 สเปคและข้อจำกัดที่ควรรู้
| รายการ | ข้อมูล |
|---|---|
| Sampling Rate | ถึง 1 MSPS (Mega Samples Per Second) |
| Bandwidth | ~1 MHz (เหมาะสำหรับสัญญาณความถี่ต่ำถึงปานกลาง) |
| Input Voltage Range | 0-3.3V (ต้องใช้ Voltage Divider สำหรับสัญญาณสูงกว่า) |
| Resolution | 12-bit ADC (4096 levels) |
| Number of Channels | 1-2 Channels (ขึ้นกับ Pin ที่ใช้) |
| Display | Web Browser (HTML5 Canvas) |
| ราคา | ไม่ถึง 200 บาท (ESP32-S3 Dev Board) |
⚠️ ข้อจำกัดที่ควรทราบ: ESP32 Oscilloscope เหมาะสำหรับ Hobby และการเรียนรู้ แต่ไม่สามารถทดแทน Oscilloscope มืออาชีพได้ 100% เพราะ: แรงดันวัดได้สูงสุดแค่ 3.3V (ต้องใช้ Voltage Divider), Bandwidth จำกัดที่ ~1 MHz (ไม่เหมาะกับสัญญาณความถี่สูง), ความแม่นยำไม่เท่า Oscilloscope ราคาหลักหมื่น แต่สำหรับงาน Arduino, ESP32, Raspberry Pi และโปรเจกต์ Hobby ทั่วไป มันเพียงพอและคุ้มค่ามาก! 💪
🎯 ใครควรใช้ ESP32 Oscilloscope?
ESP32 Oscilloscope เหมาะสำหรับ: นักเรียน/นักศึกษา ที่เรียนวิชา Electronics และต้องการเครื่องมือวัดราคาถูกสำหรับการทดลอง 🎓, Maker และ Hobbyist ที่ทำโปรเจกต์ Arduino, ESP32, Raspberry Pi และต้องการ Debug วงจร 🔨, ผู้เริ่มต้นศึกษา Electronics ที่ต้องการเรียนรู้การใช้ Oscilloscope โดยไม่ต้องลงทุนมาก 💡, โรงเรียน/มหาวิทยาลัย ที่ต้องการเครื่องมือสอนราคาประหยัดสำหรับห้องแล็ป 🏫, DIY Enthusiast ที่ชอบสร้างเครื่องมือใช้เอง และชอบ Open-source Projects 🚀 หากคุณเป็นหนึ่งในกลุ่มนี้ ESP32 Oscilloscope เป็นทางเลือกที่ดีมาก! มันช่วยให้คุณเรียนรู้และทำงาน Electronics ได้อย่างมีประสิทธิภาพ โดยไม่ต้องใช้งบหลักหมื่นบาท
🚀 เริ่มต้นอย่างไรดี?
การสร้าง ESP32 Oscilloscope ของคุณเองไม่ยากเลย! คุณต้องมี: บอร์ด ESP32-S3 (แนะนำ ESP32-S3 DevKitC) 🔧, Jumper Wires สำหรับต่อสัญญาณเข้า ADC Pin, Voltage Divider Circuit (ถ้าต้องการวัดแรงดันสูงกว่า 3.3V), USB Cable สำหรับจ่ายไฟและอัปโหลดโค้ด, โค้ด Open-source จาก GitHub (ค้นหา "ESP32 Oscilloscope" หรือ "ESP32-S3 Web Oscilloscope") 💻 ขั้นตอนคร่าวๆ: ดาวน์โหลดโค้ดจาก GitHub → ตั้งค่า Wi-Fi SSID และ Password → อัปโหลดโค้ดลง ESP32 ผ่าน Arduino IDE → ต่อสัญญาณที่ต้องการวัดเข้า ADC Pin (GPIO 1-10) → เปิดเบราว์เซอร์และเข้า IP Address ของ ESP32 → เริ่มวัดสัญญาณได้เลย! 🎉 มีคู่มือและตัวอย่างโค้ดให้ศึกษาบน GitHub เยอะมาก เหมาะสำหรับทั้งมือใหม่และคนที่มีประสบการณ์!
💡 สรุป: ESP32 Oscilloscope คุ้มค่าจริงหรือ?
คำตอบคือ: คุ้มมาก! 🎯 หาก��ุณเป็น Maker, นักเรียน, นักศึกษา หรือคนที่ชอบทำโปรเจกต์ Electronics ESP32 Oscilloscope เป็นทางเลือกที่ดีเยี่ยม มันให้คุณภาพที่เพียงพอสำหรับงาน Hobby และการเรียนรู้ ในราคาที่ไม่ถึง 200 บาท! 💰 แน่นอนว่ามันไม่สามารถทดแทน Oscilloscope มืออาชีพได้ แต่สำหรับ 90% ของโปรเจกต์ DIY มันเพียงพอและเกินความคาดหมาย ⚡ ที่สำคัญมันเป็น Open-source คุณสามารถเรียนรู้การทำงานของ ADC, Signal Processing, Web Interface และปรับแต่งได้ตามต้องการ นี่คือประสบการณ์การเรียนรู้ที่คุ้มค่ามากกว่าแค่เครื่องมือวัด! 📚 หากคุณสนใจ ลองหา ESP32-S3 มาทดลองสร้างดูนะครับ คุณจะประทับใจกับความสามารถของชิปเล็กๆ ที่ทรงพลังนี้! 🚀
