HelioSense ใช้ Arduino UNO Q ตามแสง พร้อม AI เช็กแผงโซลาร์
แผงโซลาร์มีสองเรื่องที่มองข้ามง่าย: มุมของแผงอาจไม่ได้หันรับแสงในทิศที่เหมาะตลอดวัน และฝุ่นหรือความผิดปกติบนผิวแผงอาจสะสมโดยเจ้าของไม่ทันสังเกต
HelioSense เป็น Prototype ที่พยายามรวมสองโจทย์นี้เข้าด้วยกัน โดยใช้ Arduino UNO Q อ่าน LDR สี่ตัว เพื่อขยับแผงผ่านกลไก Dual-axis และใช้กล้องมือถือเป็นเครื่องมือเก็บภาพ สำหรับแนวคิด AI-assisted Visual Inspection
จุดที่น่าสนใจไม่ใช่การทำ Solar Tracker เพียงอย่างเดียว แต่เป็นแนวคิดว่า Hardware ราคาจับต้องได้ จะช่วยให้การดูแลแผงโซลาร์ฉลาดขึ้นได้แค่ไหน โดยยังไม่ต้องเริ่มจาก Thermal Camera หรือระบบตรวจสอบระดับอุตสาหกรรม
- Prototype ใช้ Arduino UNO Q เป็น Controller หลัก
- ใช้ LDR 4 ตัวตรวจแสงจาก Top Left, Top Right, Bottom Left และ Bottom Right
- ใช้ SG90 Servo 2 ตัวสำหรับ Horizontal และ Vertical Movement
- กล้องมือถือถูกใช้เก็บภาพแผงสำหรับแนวคิด AI-assisted inspection
- Source กล่าวถึง Dust, Discoloration, Dirt Pattern และ Possible Hotspot Region
- Prototype ปัจจุบันไม่ได้ใช้ Thermal / IR Camera
- มี STL สำหรับ Base Plate, Solar Panel Mount และ Servo Axis Housing
- Cloud Dashboard, Real-time Efficiency และ Multi-panel Monitoring ยังเป็น Future Improvement
HelioSense คืออะไร?
HelioSense เป็น Prototype ระบบ Solar Monitoring ที่ผู้สร้างตั้งใจให้ช่วยแก้สองปัญหาในระบบเดียว: การจัดมุมแผงให้สัมพันธ์กับตำแหน่งแสง และการตรวจสอบสภาพผิวแผงจากภาพ
ฝั่ง Tracking ใช้ Sensor และ Servo แบบค่อนข้างตรงไปตรงมา ส่วนฝั่ง Inspection ใช้กล้องมือถือ เพื่อให้ต้นทุนของ Prototype ไม่สูงเกินไป
ดังนั้น HelioSense ไม่ใช่แค่ Solar Tracker และก็ยังไม่ใช่ Thermal Inspection System เต็มรูปแบบ แต่เป็น Prototype ที่ทดลองเอาสองแนวคิดมาวางอยู่ใน Platform เดียว
ภาพจาก HelioSense Prototype
Media credit: Kartik Pandey / Hackster.io
ทำไมต้องทั้ง “ตามแสง” และ “ตรวจสภาพ”?
Solar Tracking กับ Solar Inspection แก้คนละปัญหา
Tracking สนใจว่าแผงกำลังหันไปในทิศทางที่เหมาะกับแสงหรือไม่ ส่วน Inspection สนใจว่าสภาพแผงมีฝุ่น สีผิวผิดปกติ หรือ Pattern บางอย่างที่ควรตรวจสอบเพิ่มเติมหรือไม่
| ระบบ | Input | หน้าที่ใน HelioSense |
|---|---|---|
| Solar Tracking | LDR 4 ตัว | เปรียบเทียบระดับแสงและปรับ Pan/Tilt |
| Visual Inspection | ภาพจากกล้องมือถือ | ใช้เป็น Input สำหรับแนวคิด AI-assisted inspection |
Hardware ที่ Prototype ใช้จริง
| อุปกรณ์ | จำนวน / สถานะ | บทบาท |
|---|---|---|
| Arduino UNO Q | 1 | Controller หลักของระบบ |
| LDR | 4 | ตรวจความเข้มแสงจากสี่ตำแหน่ง |
| SG90 Micro Servo | 2 | ขยับแกน Horizontal และ Vertical |
| Mini Solar Panel | 1 ชุดใน Prototype | แผงสำหรับระบบติดตามแสง |
| Mobile Phone Camera | ใช้งานใน Prototype | เก็บภาพสำหรับ Visual Inspection |
| Raspberry Pi Camera Module | ยังไม่ได้ใช้ | Source ระบุว่าเป็นแนวทางที่อาจใช้ภายหลัง |
| Breadboard / Jumper Wire | ตามต้องการ | Prototype Wiring |
ระบบ HelioSense แบ่งเป็นส่วนไหนบ้าง?
Mobile Camera → Panel Image → AI-assisted Inspection
ฝั่ง Tracking เป็น Closed-loop แบบง่าย: Sensor อ่านแสง → Controller เปรียบเทียบ → Servo ขยับ → อ่านค่าใหม่อีกครั้ง
ส่วนฝั่ง Visual Inspection ผู้สร้างใช้กล้องมือถือเพื่อประหยัดต้นทุนใน Prototype และวางแนวคิดให้ AI ช่วยประเมินภาพของผิวแผง
Step 1: LDR 4 ตัวหาแสงจากสี่ทิศอย่างไร?

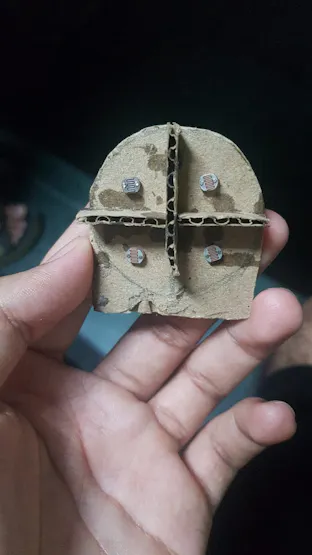

Source ระบุว่า LDR ทั้งสี่ถูกจัดรอบ Divider เพื่อแบ่งทิศทางของแสงออกเป็น:
- Top Left
- Top Right
- Bottom Left
- Bottom Right
Arduino อ่านค่าจากทั้งสี่ตำแหน่ง แล้วเปรียบเทียบด้านตรงข้าม หากด้านใดรับแสงมากกว่า ระบบจะใช้ข้อมูลนั้นตัดสินใจว่าควรขยับแผงไปทางใด

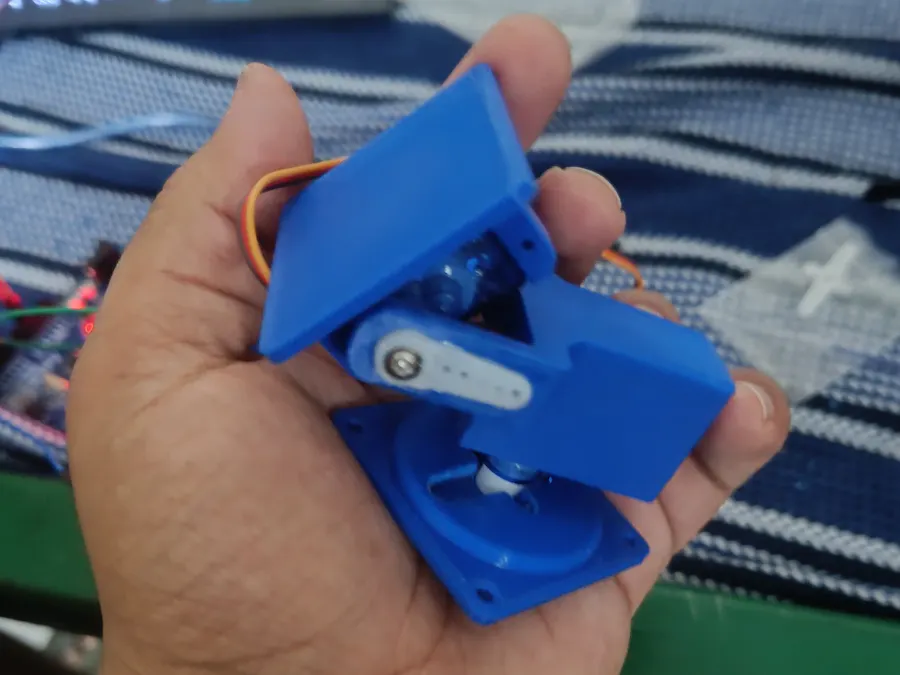

Step 2: Servo 2 ตัวสร้าง Dual-Axis Tracking
เมื่อ UNO Q เปรียบเทียบค่า LDR แล้ว Servo สองตัวรับผิดชอบการเคลื่อนที่สองแกน:
- Horizontal: ติดตามทิศแสงในแนวซ้าย–ขวา
- Vertical: ปรับมุม Elevation ของแผง
Controller ทำขั้นตอนนี้ซ้ำต่อเนื่อง เพื่อให้แผงพยายามรักษาทิศทางที่สัมพันธ์กับแหล่งแสง
Source อธิบายว่าแนวทางนี้มีเป้าหมายช่วยปรับการรับแสงของแผง แต่ไม่ได้ให้ข้อมูลการทดสอบ Energy Yield แบบ Fixed Panel vs Tracker ดังนั้นไม่มีตัวเลขเปอร์เซ็นต์ผลผลิตไฟฟ้าที่ควรอ้างจาก Project นี้
Step 3: ใช้กล้องมือถือมองสภาพแผง
แทนที่จะเริ่มด้วย Thermal Camera ราคาแพง Prototype เลือกใช้กล้องมือถือเป็นเครื่องมือเก็บภาพ เพื่อทดลองแนวคิด Computer Vision ก่อน
ภาพเหล่านี้สามารถนำไปใช้เป็น Input เพื่อมองหา Pattern เช่น:
- Dust accumulation
- Surface discoloration
- Dirt pattern
- บริเวณที่อาจต้องตรวจสอบเพิ่มเติม

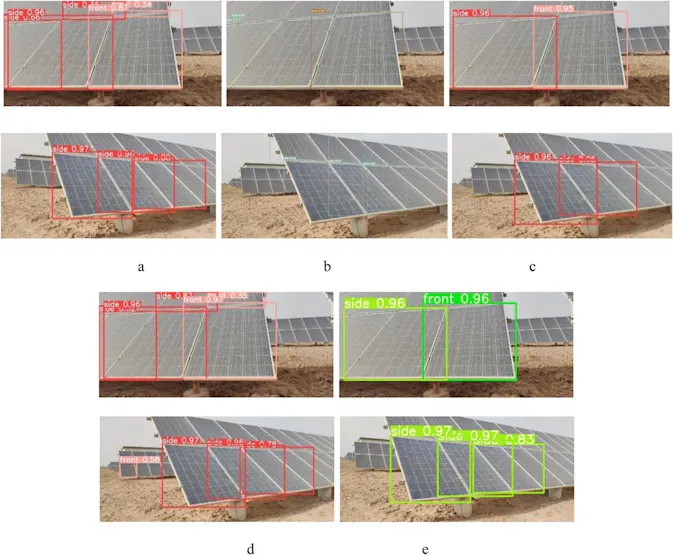

Step 4: AI ตรวจอะไรตามแนวคิดของ Project?
ผู้สร้างตั้งใจใช้ AI / Machine Learning ช่วยประเมินภาพของแผง เพื่อให้การดูแลไม่ต้องอาศัยการตรวจด้วยสายตาเพียงอย่างเดียว
อย่างไรก็ตาม Source ไม่ได้ให้รายละเอียดครบเกี่ยวกับ Model Architecture, Dataset, Accuracy, Precision, Recall หรือ Inference Performance
ผู้สร้างเองระบุว่ามีแนวคิดจะเพิ่ม IR และ Camera Module ในอนาคต ดังนั้นคำว่า “Possible Hotspot Region” ใน Project ควรถูกมองเป็นแนวทาง Visual Screening มากกว่าการยืนยัน Hotspot จากข้อมูลอุณหภูมิจริง
Prototype ตอนนี้ vs สิ่งที่ผู้สร้างอยากพัฒนาต่อ
| ความสามารถ | สถานะตาม Source |
|---|---|
| LDR 4 ตัวตรวจทิศแสง | อยู่ใน Prototype |
| Dual-axis Servo Tracking | อยู่ใน Prototype |
| Mobile Camera Inspection | ใช้ใน Prototype |
| AI-assisted Visual Inspection | เป็นแนวคิดหลักของ Prototype |
| IR / Thermal Camera | วางแผนพัฒนาต่อ |
| Weather-resistant Enclosure | Future Improvement |
| Automatic Cleaning Recommendation | Future Improvement |
| Cloud Dashboard | Future Improvement |
| Real-time Efficiency Estimation | Future Improvement |
| Multi-panel Monitoring | Future Improvement |
ทำไม HelioSense ใช้ Arduino UNO Q?
Project ต้นฉบับเรียกชื่อบอร์ดไม่สม่ำเสมอบางช่วง แต่ Hardware ที่ใช้คือ Arduino UNO Q
UNO Q เป็น Platform แบบ Dual-brain ที่รวมฝั่ง Linux-capable Qualcomm Dragonwing QRB2210 กับ STM32U585 สำหรับงาน Real-time Control และรองรับ Arduino App Lab
ในบริบทของ HelioSense ฝั่ง Sensor และ Servo เป็นงานควบคุม Hardware แบบต่อเนื่อง ขณะที่ Platform ยังเปิดทางให้ต่อยอดงาน AI, Application และ Computer Vision ในอนาคต
Schematic และ Source Files
Hackster มี Schematic PDF และ Code Attachments สำหรับ Project นี้
รอบนี้ผมไม่ถอด Pinout เพิ่มจากชื่อไฟล์ เพราะข้อมูล Wiring ที่ละเอียดควรตรวจจากไฟล์ต้นฉบับโดยตรง และ Source Text ที่อ่านได้ไม่ได้แจกแจง Pin ทั้งหมด
Source ที่ดึงมาอ่านได้ยืนยันว่ามี Code Attachments แต่ไม่ได้เปิดเผยเนื้อหา Code เหล่านั้นใน Parsed Project Text ดังนั้นจึงไม่ควรสร้าง Servo/LDR Code ขึ้นเอง เพียงเพื่อให้บทความดูครบ

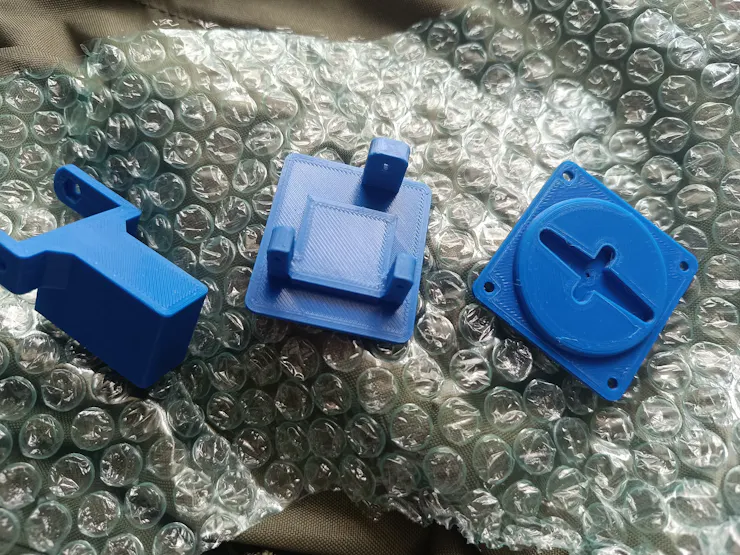

3D Printed Pan/Tilt Parts มีไฟล์ STL ให้ดาวน์โหลด
HelioSense มี Custom Parts สำหรับกลไก Pan/Tilt จำนวน 3 ไฟล์ที่ Hackster เปิดให้ดาวน์โหลด
Source ไม่ได้ให้ Printing Setting เช่น Layer Height, Infill, Nozzle, Support, Temperature หรือ Material จึงควรทดลองหรืออ้างอิงรายละเอียดจากไฟล์/ผู้สร้างก่อนพิมพ์จริง
สามารถสอบถามทีม Globalbyte เรื่องบริการ 3D Printing สำหรับ Prototype ได้ โดยควรตรวจสอบสิทธิ์การใช้งานไฟล์ต้นฉบับก่อนนำไปผลิต
ดู HelioSense Prototype ทำงานจริง
วิดีโอจากผู้สร้างช่วยให้เห็นการตอบสนองของ Prototype ต่อแหล่งแสงและการเคลื่อนที่ของกลไกจริง ซึ่งเข้าใจง่ายกว่าการดูเฉพาะ Block Diagram
Challenges ที่ผู้สร้างเจอ
Project ไม่ได้จบแค่ต่อ LDR แล้วให้ Servo หมุน ผู้สร้างระบุ Challenge หลักไว้หลายข้อ
- Calibration LDR ทั้งสี่ให้ตอบสนองใกล้เคียงกัน
- ลด Servo Jitter จากความเปลี่ยนแปลงของแสงเล็กน้อย
- หาวิธีรวม Hardware Control กับ Mobile-based AI
- เพิ่มความฉลาดให้ระบบโดยยังรักษาต้นทุนให้ต่ำ
ถ้าพัฒนาต่อ HelioSense ไปทางไหนได้บ้าง?
ผู้สร้างระบุแนวทาง Future Improvement ไว้หลายด้าน:
- Weather-resistant Outdoor Enclosure
- Automatic Cleaning Recommendation
- Cloud Dashboard สำหรับเก็บข้อมูลระยะยาว
- Real-time Efficiency Estimation
- Monitoring หลายแผงสำหรับระบบขนาดเล็ก
- เพิ่ม IR / Camera Module ในระบบ Inspection
ทั้งหมดนี้ควรถือเป็น Roadmap ไม่ใช่ Feature ที่ Prototype ปัจจุบันทำเสร็จแล้ว
FAQ: คำถามเกี่ยวกับ HelioSense
1. HelioSense คืออะไร?
เป็น Prototype ที่รวม Dual-axis Solar Tracking กับ AI-assisted Visual Inspection สำหรับแผงโซลาร์
2. ใช้ Arduino รุ่นอะไร?
ใช้ Arduino UNO Q แม้ข้อความบางช่วงใน Project จะเรียกชื่อว่า “UNO Q4” แต่ Hardware Product ที่อ้างถึงคือ UNO Q
3. ใช้ LDR กี่ตัว?
ใช้ 4 ตัว แบ่งเป็น Top Left, Top Right, Bottom Left และ Bottom Right
4. ใช้ Servo กี่ตัว?
ใช้ SG90 Servo จำนวน 2 ตัว สำหรับ Horizontal และ Vertical Axis
5. HelioSense ต้องใช้ GPS หรือ Internet สำหรับ Solar Tracking ไหม?
Logic Tracking ที่ Source อธิบาย ใช้การเปรียบเทียบค่า LDR โดยตรง และไม่ได้พึ่ง GPS หรือ Internet สำหรับการหาทิศแสง
6. กล้องที่ใช้เป็น Thermal Camera หรือไม่?
ไม่ Prototype ปัจจุบันใช้กล้องมือถือ ส่วน IR / Thermal-style inspection เป็นแนวทางที่ผู้สร้างสนใจพัฒนาต่อ
7. ตรวจ Hotspot ได้แม่นแค่ไหน?
Source ไม่ได้ให้ Accuracy Benchmark และ Prototype ไม่ได้วัด Thermal Data โดยตรง จึงไม่สามารถระบุ Accuracy ของ Hotspot Detection ได้
8. AI Model ใช้อะไร?
Source ที่ใช้ในบทความนี้ไม่ได้ระบุ Model Architecture, Dataset หรือ Training Configuration ที่ละเอียดพอ สำหรับสรุปเป็น Specification
9. Solar Tracking ช่วยเพิ่มพลังงานกี่เปอร์เซ็นต์?
Source ไม่ได้ให้ผลทดสอบเชิงปริมาณ เปรียบเทียบกับ Fixed Panel จึงไม่ควรระบุเปอร์เซ็นต์ Energy Gain
10. มี Voltage และ Current Sensor หรือไม่?
System Overview กล่าวถึงแนวคิดนี้ แต่ Hardware List ของ Prototype ไม่ได้ระบุ Sensor รุ่นดังกล่าว จึงยังไม่ควรถือว่าเป็น Hardware ที่ยืนยันใน Prototype
11. มีไฟล์ 3D Print หรือไม่?
มี STL สำหรับ Base Plate, Solar Panel Mount และ Servo Axis Housing
12. Source ให้ค่า Layer Height หรือ Infill ไหม?
Source ไม่ได้ระบุ Printing Setting เหล่านี้
13. มี Schematic หรือไม่?
มี Schematic PDF ใน Project ต้นฉบับ และบทความนี้มีลิงก์เปิดไฟล์โดยตรง
14. มี Source Code หรือไม่?
Hackster มี Code Attachments หลายไฟล์ แต่เนื้อหา Code ไม่ได้ปรากฏใน Parsed Source ที่ใช้ทำบทความนี้ จึงไม่ได้สร้าง Code Snippet ขึ้นเอง
15. Cloud Dashboard ทำงานแล้วหรือยัง?
ผู้สร้างระบุ Cloud Dashboard เป็น Future Improvement ไม่ใช่ Feature ที่ควรนำเสนอว่าเสร็จสมบูรณ์ใน Prototype นี้
สรุป: HelioSense น่าสนใจตรงที่รวม “การขยับแผง” กับ “การมองสภาพแผง”
ถ้ามองเฉพาะฝั่ง Hardware HelioSense ใช้แนวคิด Solar Tracker ที่เข้าใจได้ไม่ยาก: LDR สี่ตัวอ่านแสง UNO Q เปรียบเทียบค่า แล้ว Servo สองตัวขยับแผงสองแกน
แต่ส่วนที่ทำให้ Project มีมิติมากขึ้น คือการเพิ่มกล้องและแนวคิด AI-assisted inspection เข้าไปในระบบเดียวกัน
Prototype ปัจจุบันยังมีข้อจำกัด โดยเฉพาะการใช้กล้อง RGB แทน Thermal Camera และยังไม่มี Benchmark ด้าน Detection Accuracy หรือ Energy Gain
แต่ในมุม Maker HelioSense เป็นตัวอย่างที่ดีของการเริ่มจาก Hardware ราคาเข้าถึงได้ แล้ววาง Roadmap ไปสู่ระบบ Solar Monitoring ที่ฉลาดและครบขึ้นในอนาคต
Project นี้มีทั้ง CAD, Schematic และ Code แนะนำเปิดต้นฉบับควบคู่กัน
หากต้องการสร้างตามจริง ควรตรวจ Project Page, Schematic PDF, STL และ Code Attachment จากผู้สร้างโดยตรง โดยเฉพาะส่วน Wiring และ Logic ที่ Source Text ไม่ได้แจกแจงครบทุก Pin และ Parameter
References / แหล่งข้อมูลต้นฉบับ
- Hackster — HelioSense by Kartik Pandey
- Arduino — Arduino UNO Q Official Product Information
- Hackster Attachment — HelioSense Schematic PDF
- YouTube — HelioSense Prototype Project Video
- Hackster Attachments — STL Files for Base Plate, Solar Panel Mount and Servo Axis Housing
อยากลองทำ Solar Tracker หรือ Arduino Project แบบนี้?
ถ้ากำลังทดลอง Arduino, LDR, Servo, Sensor, Development Board หรืออุปกรณ์สำหรับ Maker Project สามารถสอบถามทีม Globalbyte เรื่องอุปกรณ์ที่เหมาะกับงานได้
และถ้ามีไฟล์ STL สำหรับ Prototype แต่ไม่มีเครื่องพิมพ์ สามารถสอบถามบริการ 3D Printing โดยควรตรวจสอบสิทธิ์ของไฟล์ก่อนนำไปผลิต
HelioSense เป็น Prototype Project และความสามารถบางส่วนที่ผู้สร้างกล่าวถึง เช่น IR Camera, Weather-resistant Enclosure, Cloud Dashboard, Real-time Efficiency Estimation และ Multi-panel Monitoring ยังถูกระบุเป็นแนวทางพัฒนาต่อ ไม่ควรตีความว่าเป็น Feature ที่สมบูรณ์แล้ว
Prototype ปัจจุบันใช้ Mobile Phone Camera ไม่ใช่ Thermal Camera และ Source ไม่ได้ให้ Accuracy Benchmark สำหรับ Hotspot Detection, Dust Classification หรือ AI Model จึงไม่ควรใช้ระบบนี้แทนการตรวจสอบ Thermal / Electrical โดยผู้เชี่ยวชาญ
Source ไม่ได้ระบุค่า LDR Resistor, ADC Pin, Servo Pin, Tracking Threshold, Servo Angle, Solar Panel Watt, Voltage/Current Sensor Model, Energy Gain, AI Accuracy, Camera Resolution หรือ Printing Settings บทความนี้จึงไม่ได้สร้างค่าเหล่านี้ขึ้นเอง
Original project media © Kartik Pandey. หากนำภาพ ไฟล์ CAD, STL, Code หรือ Media ต้นฉบับไปใช้ต่อ ควรตรวจสอบเงื่อนไขสิทธิ์และให้เครดิตผู้สร้างตาม Source
