Raspberry Pi Pico GPS Tracker
โปรเจกต์ติดตามตำแหน่งแบบเรียลไทม์

สร้างเครื่องติดตาม GPS แบบเรียลไทม์ด้วย Raspberry Pi Pico, โมดูล GPS และการเชื่อมต่อ GSM

🎥 GPS Tracker in action - Real-time location tracking demonstration

👨‍💻 โดย: นักสร้างเทค 📅 อัปเดต: ⏱️ เวลาสร้าง: 2-3 ชั่วโมง

อยากรู้ว่ารถ จักรยาน หรือแม้แต่สัตว์เลี้ยงของคุณอยู่ที่ไหนตลอดเวลาไหม? เยี่ยมเลย เพราะในโปรเจกต์นี้เราจะสร้างเครื่องติดตาม GPS แบบเรียลไทม์ด้วย Raspberry Pi Pico ด้วยโมดูล GPS และ GSM ราคาถูก คุณไม่ต้องใช้เทคโนโลยีระดับ NASA ในการติดตามสิ่งต่างๆ

เราจะใช้:

  • Raspberry Pi Pico (บอร์ด RP2040 ที่เราชื่นชอบ)
  • โมดูล SIM800L GSM (สำหรับส่งตำแหน่งผ่าน 2G)
  • โมดูล Neo-6M GPS (สำหรับหาตำแหน่งที่เราอยู่)

เมื่อเสร็จแล้ว คุณจะได้เครื่องติดตาม GPS ที่ทำงานได้จริงและสามารถบันทึกตำแหน่งของคุณบนแผนที่แบบเรียลไทม์ ไม่เลวสำหรับโปรเจกต์ Raspberry Pi Pico ช่วงสุดสัปดาห์ใช่ไหม?

🔄 วิธีการทำงาน

🛰️

โมดูล GPS (Neo-6M)

รับข้อมูลละติจูดและลองจิจูดจากดาวเทียม

🔧

Pico

อ่านข้อมูลนั้นและเตรียมสำหรับการส่ง

📡

โมดูล SIM800L GSM

ส่งข้อมูลผ่านเครือข่ายมือถือโดยใช้ HTTP

☁️

Cloud API (GeoLinker)

เก็บข้อมูลและแสดงบนแผนที่

💡 ฟีเจอร์พิเศษ

หากเครือข่าย GSM ขาดหาย Pico จะบันทึกตำแหน่งของคุณไว้ในบัฟเฟอร์ เมื่อการเชื่อมต่อกลับมา มันจะอัปโหลดข้อมูลที่ค้างอยู่ก่อน ดังนั้นเส้นทางหลบหนีลับของเต่าเลี้ยงของคุณจะไม่หายไป

🛠️ อุปกรณ์ที่ต้องใช้

Raspberry Pi Pico / Pico W – 1 ตัว

บอร์ดไมโครคอนโทรลเลอร์หลักที่มีชิป RP2040

โมดูล SIM800L – 1 ตัว

โมดูล GSM สำหรับการเชื่อมต่อเครือข่ายมือถือ 2G

โมดูล Neo-6M GPS – 1 ตัว

โมดูลรับสัญญาณ GPS สำหรับหาตำแหน่งจากดาวเทียม

เสาอากาศ GPS – 1 ตัว

เสาอากาศภายนอกสำหรับรับสัญญาณ GPS ที่ดีขึ้น

เสาอากาศ GSM – 1 ตัว

เสาอากาศสำหรับการสื่อสารเครือข่ายมือถือของโมดูล GSM

หลอดไฟ LED (แดง, เหลือง, เขียว) – 3 ตัว

ตัวแสดงสถานะสำหรับ GPS, GSM และไฟเลี้ยง

ซิมการ์ด (รองรับ 2G) – 1 ใบ

ซิมการ์ดที่รองรับ 2G พร้อมแพ็กเกจอินเทอร์เน็ต

สายจัมเปอร์และเบรดบอร์ด

สำหรับการต่อวงจรทดลองและการเชื่อมต่อ

1

การต่อสายไฟ

GPS Tracker Wiring Diagram

แผนผังการต่อสายที่สมบูรณ์แสดงการเชื่อมต่อทั้งหมดระหว่าง Pico, GPS และโมดูล GSM

เริ่มต้นก่อน – มาเชื่อมต่อทุกอย่างให้ถูกต้องกัน การต่อสายไฟนั้นไม่ซับซ้อน แต่ตรวจสอบการเชื่อมต่อแต่ละจุดให้ดี เพราะสายเดียวที่ผิดสามารถทำลายทั้งวันของคุณได้

🔌 Connection Table

Component Pin Raspberry Pi Pico Notes
Neo-6M GPS VCC 3.3V Power supply
GND GND Ground connection
TX GPIO 1 (RX) GPS transmit to Pico receive
RX GPIO 0 (TX) GPS receive from Pico transmit
SIM800L GSM VCC VBUS (5V) Needs 3.7-4.2V, use VBUS
GND GND Ground connection
TX GPIO 5 (RX) GSM transmit to Pico receive
RX GPIO 4 (TX) GSM receive from Pico transmit
Status LEDs Red LED GPIO 15 Power/Error indicator
Yellow LED GPIO 14 GPS status indicator
Green LED GPIO 13 GSM status indicator

⚠️ ข้อควรระวังในการต่อสายไฟ

  • ไฟเลี้ยง SIM800L: โมดูลนี้ต้องการไฟเลี้ยงที่เสถียร 3.7-4.2V และอาจใช้กระแสสูงถึง 2A ขณะส่งข้อมูล ใช้ VBUS (5V) พร้อมวงจรควบคุมแรงดัน
  • การเชื่อมต่อเสาอากาศ: ตรวจสอบให้แน่ใจว่าเสาอากาศ GPS และ GSM เชื่อมต่อถูกต้องก่อนเปิดเครื่อง
  • ซิมการ์ด: ใส่ซิมการ์ดลงในโมดูล SIM800L ก่อนเชื่อมต่อไฟเลี้ยง
  • ตรวจสอบ TX/RX ให้ดี: TX ต่อกับ RX และ RX ต่อกับ TX ระหว่างโมดูล
2

ตั้งค่า GeoLinker Cloud

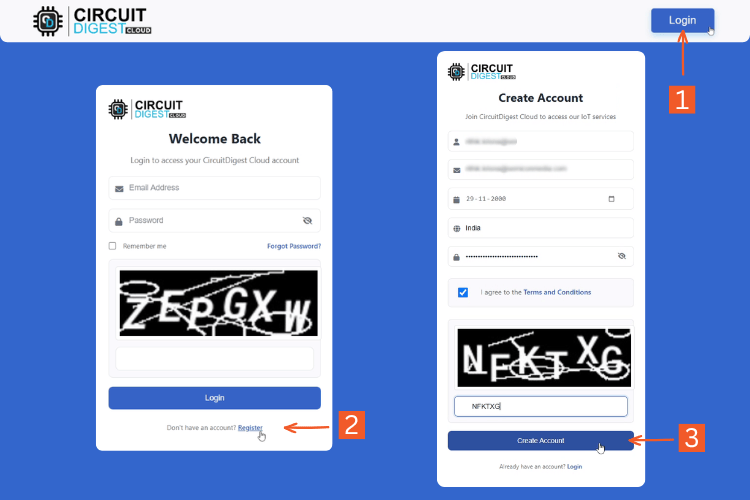

GeoLinker Dashboard Setup

แดชบอร์ดบริการคลาวด์ GeoLinker สำหรับติดตาม GPS

GeoLinker API Configuration

การตั้งค่า API key และอุปกรณ์ใน GeoLinker

ก่อนที่เราจะติดตามอะไรได้ เราต้องมีที่ส่งข้อมูล GPS ก่อน GeoLinker เป็นบริการคลาวด์ที่ทำให้การเก็บรวบรวมและแสดงผลข้อมูลตำแหน่งจากอุปกรณ์ IoT เป็นเรื่องง่าย

🌐 การตั้งค่าบัญชีผู้ใช้

  1. สมัครสมาชิก GeoLinker: ไปที่เว็บไซต์ GeoLinker และสร้างบัญชีฟรี
  2. สร้างอุปกรณ์ใหม่: ในแดชบอร์ดของคุณ เพิ่มอุปกรณ์ติดตาม GPS ใหม่
  3. รับ API key: คัดลอก API key และ device ID - คุณจะต้องใช้ในโค้ด
  4. ตั้งค่ารูปแบบข้อมูล: กำหนดรูปแบบข้อมูลที่คาดหวัง (ละติจูด, ลองจิจูด, เวลา)

📝 สิ่งที่คุณต้องจดไว้

  • API Endpoint URL: ที่อยู่สำหรับส่งข้อมูล GPS
  • API Key: รหัสยืนยันตัวตนของคุณ
  • Device ID: รหัสเฉพาะสำหรับเครื่องติดตามของคุณ

🗺️ การแสดงผลบนแผนที่

เมื่อตั้งค่าเสร็จแล้ว GeoLinker จะแสดงพิกัด GPS ของคุณบนแผนที่แบบอินเทอร์แอคทีฟโดยอัตโนมัติ คุณสามารถดูตำแหน่งแบบเรียลไทม์ ประวัติการเดินทาง และตั้งค่าการแจ้งเตือนเมื่อออกนอกพื้นที่ได้

⚠️ บริการคลาวด์ทางเลือก

หาก GeoLinker ไม่มีบริการในภูมิภาคของคุณ คุณสามารถใช้ทางเลือกอื่นเช่น ThingSpeak, Blynk หรือตั้งเซิร์ฟเวอร์ของคุณเองด้วย HTTP endpoint ง่ายๆ เพื่อรับข้อมูล GPS

3

ตั้งค่า Arduino IDE

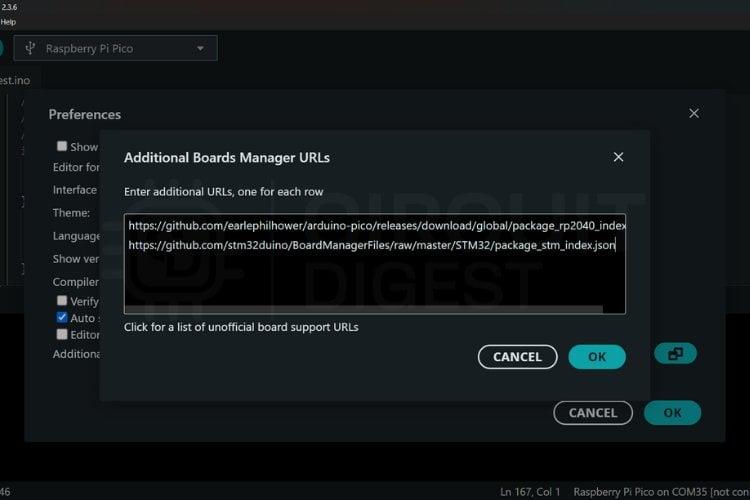

Arduino IDE Board Manager

การติดตั้งการรองรับบอร์ด Raspberry Pi Pico ใน Arduino IDE

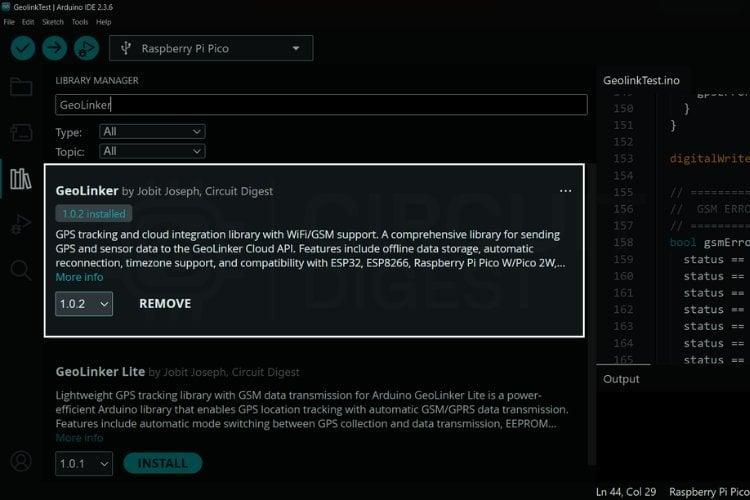

Library Manager

การติดตั้งไลบรารีที่จำเป็นสำหรับโมดูล GPS และ GSM

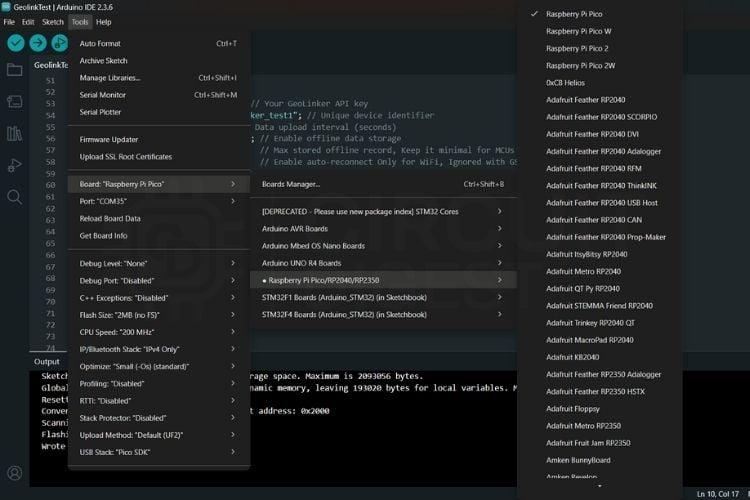

Board Selection

การเลือก Raspberry Pi Pico เป็นบอร์ดเป้าหมาย

ตอนนี้มาเตรียมสภาพแวดล้อมการพัฒนาของคุณกัน เราจะใช้ Arduino IDE เพราะใช้งานง่ายและรองรับ Raspberry Pi Pico ได้ดี

🔧 การติดตั้งการรองรับบอร์ด

  1. ดาวน์โหลด Arduino IDE: รับเวอร์ชันล่าสุดจาก arduino.cc
  2. เพิ่ม URL บอร์ด Pico: ไปที่ File → Preferences และเพิ่ม URL นี้ใน "Additional Board Manager URLs":
    Board Manager URL
    https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json
  3. ติดตั้งบอร์ด Pico: Tools → Board → Board Manager ค้นหา "pico" และติดตั้ง "Raspberry Pi Pico/RP2040"
  4. เลือกบอร์ดของคุณ: Tools → Board → Raspberry Pi Pico/RP2040 → Raspberry Pi Pico

📚 ไลบรารีที่จำเป็น

ติดตั้งไลบรารีเหล่านี้ผ่าน Tools → Manage Libraries:

  • SoftwareSerial: สำหรับการสื่อสาร UART กับโมดูล
  • TinyGPS++: สำหรับแปลงข้อมูล GPS NMEA
  • ArduinoHttpClient: สำหรับส่งคำขอ HTTP

💡 เคล็ดลับ

อย่าลืมเลือก COM port ที่ถูกต้องใน Tools → Port หลังจากเชื่อมต่อ Pico ผ่าน USB หากไม่เห็น Pico ของคุณ ลองกดปุ่ม BOOTSEL ขณะเสียบสาย USB

4

อัปโหลดโค้ด

ถึงเวลาส่วนที่สนุกแล้ว – โค้ด! โปรแกรมนี้จัดการการแปลงข้อมูล GPS, การสื่อสาร GSM และการเก็บข้อมูลชั่วคราวเมื่อเครือข่ายไม่พร้อมใช้งาน

📝 โค้ด Arduino สำหรับ GPS Tracker

🛰️

GPS Tracking

รับข้อมูลตำแหน่งจากดาวเทียม GPS แบบเรียลไทม์

📡

GSM Communication

ส่งข้อมูลผ่านเครือข่าย 2G/3G ไปยังเซิร์ฟเวอร์

💾

Data Buffering

เก็บข้อมูลไว้เมื่อเครือข่ายขาดหาย

🔧

Error Handling

จัดการข้อผิดพลาดและแสดงสถานะผ่าน LED

⚙️ การตั้งค่าที่ต้องแก้ไข

🔑 API Credentials
  • YOUR_API_KEY_HERE → API Key จาก GeoLinker
  • YOUR_DEVICE_ID_HERE → Device ID ของคุณ
📶 Network Settings
  • airtelgprs.com → APN ของผู้ให้บริการ
  • your-server.com → URL เซิร์ฟเวอร์
📄 GPS_Tracker.ino
/*
 * GPS Tracker ด้วย Raspberry Pi Pico
 * โค้ด Arduino สำหรับติดตามตำแหน่งแบบเรียลไทม์
 *
 * ฟีเจอร์:
 * - รับข้อมูล GPS จากโมดูล Neo-6M
 * - ส่งข้อมูลผ่าน GSM (SIM800L)
 * - แสดงสถานะผ่าน LED
 * - จัดการข้อผิดพลาดอัตโนมัติ
 */

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

// กำหนดขา Pin สำหรับการเชื่อมต่อ
#define GPS_RX_PIN 1      // รับข้อมูลจาก GPS
#define GPS_TX_PIN 0      // ส่งข้อมูลไป GPS
#define GSM_RX_PIN 5      // รับข้อมูลจาก GSM
#define GSM_TX_PIN 4      // ส่งข้อมูลไป GSM
#define LED_GPS 14        // LED แสดงสถานะ GPS (เหลือง)
#define LED_GSM 13        // LED แสดงสถานะ GSM (เขียว)
#define LED_ERROR 15      // LED แสดงข้อผิดพลาด (แดง)

// สร้าง Object สำหรับการสื่อสาร
SoftwareSerial gpsSerial(GPS_RX_PIN, GPS_TX_PIN);
SoftwareSerial gsmSerial(GSM_RX_PIN, GSM_TX_PIN);
TinyGPSPlus gps;

// *** การตั้งค่า - แก้ไขตรงนี้ ***
const char* apn = "airtelgprs.com";  // APN ของผู้ให้บริการ (เปลี่ยนตามเครือข่าย)
const char* apiEndpoint = "your-geolinker-endpoint.com";  // URL เซิร์ฟเวอร์
const char* apiKey = "YOUR_API_KEY_HERE";        // API Key จาก GeoLinker
const char* deviceId = "YOUR_DEVICE_ID_HERE";    // Device ID ของคุณ

// ตัวแปรสำหรับเก็บสถานะ
bool gpsFixed = false;           // สถานะการรับสัญญาณ GPS
bool gsmConnected = false;       // สถานะการเชื่อมต่อ GSM
float latitude, longitude;       // ตำแหน่งปัจจุบัน
unsigned long lastSend = 0;      // เวลาส่งข้อมูลครั้งล่าสุด
const unsigned long sendInterval = 30000;  // ส่งข้อมูลทุก 30 วินาที

void setup() {
  // เริ่มต้นการสื่อสาร Serial
  Serial.begin(115200);
  gpsSerial.begin(9600);
  gsmSerial.begin(9600);

  // ตั้งค่า LED เป็น Output
  pinMode(LED_GPS, OUTPUT);
  pinMode(LED_GSM, OUTPUT);
  pinMode(LED_ERROR, OUTPUT);

  // กระพริบ LED เมื่อเริ่มต้น
  flashLEDs();

  Serial.println("=== GPS Tracker เริ่มทำงาน ===");
  Serial.println("กำลังเริ่มต้นระบบ...");

  // เริ่มต้น GSM Module
  initializeGSM();
}

void loop() {
  // อ่านข้อมูลจาก GPS
  while (gpsSerial.available() > 0) {
    if (gps.encode(gpsSerial.read())) {
      // ตรวจสอบว่าได้ตำแหน่งที่ถูกต้องหรือไม่
      if (gps.location.isValid()) {
        latitude = gps.location.lat();
        longitude = gps.location.lng();

        // อัปเดตสถานะ GPS
        if (!gpsFixed) {
          gpsFixed = true;
          digitalWrite(LED_GPS, HIGH);
          Serial.println("✅ รับสัญญาณ GPS สำเร็จ!");
        }

        // แสดงตำแหน่งปัจจุบัน
        Serial.print("📍 ตำแหน่ง: ");
        Serial.print(latitude, 6);
        Serial.print(", ");
        Serial.print(longitude, 6);
        Serial.print(" | ดาวเทียม: ");
        Serial.println(gps.satellites.value());

        // ส่งข้อมูลตำแหน่งตามช่วงเวลาที่กำหนด
        if (millis() - lastSend > sendInterval) {
          sendLocationData();
          lastSend = millis();
        }
      }
    }
  }

  // ตรวจสอบสถานะ GPS
  if (millis() > 10000 && gps.charsProcessed() < 10) {
    Serial.println("❌ ไม่พบสัญญาณ GPS");
    digitalWrite(LED_ERROR, HIGH);
    gpsFixed = false;
    digitalWrite(LED_GPS, LOW);
  }

  // กระพริบ LED แสดงข้อผิดพลาดหากไม่มี GPS นาน
  if (millis() > 300000 && !gpsFixed) {
    digitalWrite(LED_ERROR, !digitalRead(LED_ERROR));
  }

  delay(1000);
}

// ฟังก์ชันเริ่มต้น GSM Module
void initializeGSM() {
  Serial.println("🔧 กำลังเริ่มต้น GSM Module...");

  // ส่งคำสั่ง AT พื้นฐาน
  if (!sendATCommand("AT", 2000)) {
    Serial.println("❌ GSM Module ไม่ตอบสนong");
    digitalWrite(LED_ERROR, HIGH);
    return;
  }

  // ตรวจสอบ SIM Card และเครือข่าย
  sendATCommand("AT+CPIN?", 2000);      // สถานะ SIM Card
  sendATCommand("AT+CREG?", 2000);      // การลงทะเบียนเครือข่าย
  sendATCommand("AT+CGATT=1", 2000);    // เปิดใช้ GPRS
  sendATCommand("AT+CIPSHUT", 2000);    // ปิดการเชื่อมต่อเก่า
  sendATCommand("AT+CIPSTATUS", 2000);  // ตรวจสอบสถานะ
  sendATCommand("AT+CIPMUX=0", 2000);   // โหมดการเชื่อมต่อเดี่ยว

  // ตั้งค่า APN
  String apnCmd = "AT+CSTT=\"" + String(apn) + "\"";
  sendATCommand(apnCmd, 2000);

  // เชื่อมต่อ GPRS
  sendATCommand("AT+CIICR", 5000);

  // รับ IP Address
  if (sendATCommand("AT+CIFSR", 2000)) {
    gsmConnected = true;
    digitalWrite(LED_GSM, HIGH);
    Serial.println("✅ GSM เชื่อมต่อสำเร็จ!");
  } else {
    Serial.println("❌ การเชื่อมต่อ GSM ล้มเหลว");
    digitalWrite(LED_ERROR, HIGH);
  }
}

// ฟังก์ชันส่งข้อมูลตำแหน่ง
void sendLocationData() {
  if (!gpsFixed || !gsmConnected) {
    Serial.println("⚠️ ไม่สามารถส่งข้อมูลได้ - GPS หรือ GSM ไม่พร้อม");
    return;
  }

  Serial.println("📤 กำลังส่งข้อมูลตำแหน่ง...");

  // เตรียมข้อมูล JSON
  String jsonData = "{";
  jsonData += "\"device_id\":\"" + String(deviceId) + "\",";
  jsonData += "\"latitude\":" + String(latitude, 6) + ",";
  jsonData += "\"longitude\":" + String(longitude, 6) + ",";
  jsonData += "\"timestamp\":" + String(millis()) + ",";
  jsonData += "\"satellites\":" + String(gps.satellites.value()) + ",";
  jsonData += "\"api_key\":\"" + String(apiKey) + "\"";
  jsonData += "}";

  // เชื่อมต่อ TCP
  String httpCmd = "AT+CIPSTART=\"TCP\",\"" + String(apiEndpoint) + "\",80";
  if (sendATCommand(httpCmd, 5000)) {

    // สร้าง HTTP Request
    String httpRequest = "POST /api/location HTTP/1.1\r\n";
    httpRequest += "Host: " + String(apiEndpoint) + "\r\n";
    httpRequest += "Content-Type: application/json\r\n";
    httpRequest += "Content-Length: " + String(jsonData.length()) + "\r\n\r\n";
    httpRequest += jsonData;

    // ส่งข้อมูล
    String sendCmd = "AT+CIPSEND=" + String(httpRequest.length());
    if (sendATCommand(sendCmd, 3000)) {
      gsmSerial.print(httpRequest);
      delay(3000);

      Serial.println("✅ ส่งข้อมูลตำแหน่งสำเร็จ!");
    } else {
      Serial.println("❌ ส่งข้อมูล HTTP ล้มเหลว");
    }

    // ปิดการเชื่อมต่อ
    sendATCommand("AT+CIPCLOSE", 2000);
  } else {
    Serial.println("❌ เชื่อมต่อ TCP ล้มเหลว");
  }
}

// ฟังก์ชันส่งคำสั่ง AT
bool sendATCommand(String command, int timeout) {
  gsmSerial.println(command);
  long int time = millis();
  String response = "";

  // รอรับ Response
  while ((time + timeout) > millis()) {
    while (gsmSerial.available()) {
      char c = gsmSerial.read();
      response += c;
    }
  }

  // แสดงผลลัพธ์
  Serial.println("CMD: " + command + " | RSP: " + response.substring(0, 50));

  // ตรวจสอบความสำเร็จ
  return (response.indexOf("OK") != -1) || (response.indexOf("CONNECT") != -1);
}

// ฟังก์ชันกระพริบ LED เมื่อเริ่มต้น
void flashLEDs() {
  for (int i = 0; i < 3; i++) {
    digitalWrite(LED_GPS, HIGH);
    digitalWrite(LED_GSM, HIGH);
    digitalWrite(LED_ERROR, HIGH);
    delay(200);
    digitalWrite(LED_GPS, LOW);
    digitalWrite(LED_GSM, LOW);
    digitalWrite(LED_ERROR, LOW);
    delay(200);
  }
}

/*
 * 📝 หมายเหตุการตั้งค่า:
 *
 * 1. แก้ไข YOUR_API_KEY_HERE ด้วย API Key จาก GeoLinker
 * 2. แก้ไข YOUR_DEVICE_ID_HERE ด้วย Device ID ของคุณ
 * 3. เปลี่ยน APN ให้ตรงกับผู้ให้บริการของคุณ:
 *    - AIS: "internet"
 *    - DTAC: "www.dtac.co.th"
 *    - True: "internet"
 *    - Airtel: "airtelgprs.com"
 * 4. แก้ไข apiEndpoint ด้วย URL เซิร์ฟเวอร์จริง
 *
 * 🔍 การแก้ไขปัญหา:
 * - LED แดง: มีข้อผิดพลาด
 * - LED เหลือง: สถานะ GPS
 * - LED เขียว: สถานะ GSM
 * - ดู Serial Monitor สำหรับข้อมูลโดยละเอียด
 */

📥 ดาวน์โหลดและใช้งาน

คัดลอกโค้ดด้านบนไปใส่ใน Arduino IDE หรือดาวน์โหลดไฟล์ .ino

🔧 Configuration Steps

  1. Update API credentials: Replace YOUR_API_KEY_HERE and YOUR_DEVICE_ID_HERE with your GeoLinker credentials
  2. Set APN: Change "airtelgprs.com" to your carrier's APN
  3. Update server endpoint: Replace the server URL with your actual GeoLinker endpoint
  4. Upload the code: Connect your Pico and upload the sketch

📥 Download Complete Code

Get the full source code with additional features like data buffering and error handling

⚠️ Before Uploading

  • Double-check all your API credentials
  • Verify your carrier's APN settings
  • Make sure your SIM card has data connectivity
  • Test the SIM card in a phone first to ensure it works
5

ทดสอบเครื่องติดตาม

🧪 การทดสอบเครื่องติดตาม GPS - ไฟ LED แสดงสถานะและผลลัพธ์ใน Serial Monitor

ตอนนี้ถึงช่วงเวลาแห่งความจริงแล้ว – มาดูกันว่าทุกอย่างทำงานได้หรือไม่! การทดสอบเป็นสิ่งสำคัญเพราะ GPS และ GSM อาจทำงานไม่เสถียร โดยเฉพาะในอาคาร

🔍 ขั้นตอนการทดสอบ

  1. เปิดเครื่อง: เชื่อมต่อ Pico กับแหล่งจ่ายไฟและดูลำดับไฟ LED
  2. ตรวจสอบ Serial Monitor: เปิด Serial Monitor ของ Arduino IDE (115200 baud) เพื่อดูข้อความ debug
  3. รอให้ GPS หาตำแหน่ง: ไปข้างนอกหรือใกล้หน้าต่าง GPS อาจใช้เวลา 2-5 นาทีในการหาตำแหน่งครั้งแรก
  4. ตรวจสอบการเชื่อมต่อ GSM: ไฟ LED สีเขียวควรติดเมื่อ GSM เชื่อมต่อกับเครือข่าย
  5. ติดตามการส่งข้อมูล: ดูผลลัพธ์ใน Serial เพื่อหาข้อความ "ส่งข้อมูลตำแหน่งสำเร็จ"

📊 ไฟ LED แสดงสถานะ

🔴

ไฟ LED แดง

แสดงไฟ/ข้อผิดพลาด ติดค้าง = ข้อผิดพลาด, กระพริบ = ทำงานปกติ

🟡

ไฟ LED เหลือง

สถานะ GPS เปิด = หาตำแหน่งได้แล้ว, ปิด = กำลังค้นหาดาวเทียม

🟢

ไฟ LED เขียว

สถานะ GSM เปิด = เชื่อมต่อเครือข่ายแล้ว, ปิด = ไม่มีการเชื่อมต่อ

📱 ตรวจสอบข้อมูลของคุณ

เมื่อเครื่องติดตามเริ่มส่งข้อมูล:

  • เข้าสู่แดชบอร์ด GeoLinker ของคุณ
  • ตรวจสอบสถานะอุปกรณ์และเวลาที่เห็นล่าสุด
  • ดูตำแหน่งของคุณบนแผนที่
  • ตรวจสอบว่าพิกัดตรงกับตำแหน่งจริงของคุณ

🎯 พฤติกรรมที่คาดหวัง

การทำงานปกติ: ไฟ LED เหลืองเปิด (หาตำแหน่ง GPS ได้) + ไฟ LED เขียวเปิด (GSM เชื่อมต่อแล้ว) + ข้อความใน Serial แสดงการส่งข้อมูลสำเร็จทุก 30 วินาที

⚠️ เคล็ดลับการทดสอบ

  • GPS ต้องการมองเห็นท้องฟ้า: ทดสอบกลางแจ้งหรือใกล้หน้าต่างใหญ่
  • การหาตำแหน่ง GPS ครั้งแรกใช้เวลา: อดทนหน่อย อาจใช้เวลา 5+ นาทีในครั้งแรก
  • ตรวจสอบความแรงสัญญาณ: ทั้ง GPS และ GSM ต้องการสัญญาณที่ดี
  • ติดตามการใช้ไฟ: SIM800L อาจใช้กระแสถึง 2A ขณะส่งข้อมูล
6

การแก้ไขปัญหา - อะไรผิดพลาด?

Troubleshooting Setup

สถานการณ์การแก้ไขปัญหาทั่วไปและวิธีแก้ไข

ไม่ต้องกังวลหากทุกอย่างไม่ทำงานสมบูรณ์แบบในครั้งแรก – เครื่องติดตาม GPS อาจซับซ้อน! นี่คือปัญหาที่พบบ่อยและวิธีแก้ไข

🚨 ปัญหาทั่วไปและวิธีแก้ไข

❌ GPS หาตำแหน่งไม่ได้

  • ย้ายไปยังพื้นที่ที่มองเห็นท้องฟ้าชัดเจน (กลางแจ้ง)
  • ตรวจสอบการเชื่อมต่อเสาอากาศ GPS
  • รอนานขึ้น - การหาตำแหน่งครั้งแรกอาจใช้เวลา 5-15 นาที
  • ตรวจสอบไฟเลี้ยงโมดูล GPS (3.3V)
  • ตรวจสอบการต่อสาย TX/RX ระหว่าง GPS และ Pico

❌ โมดูล GSM ไม่ตอบสนอง

  • ตรวจสอบว่าใส่ SIM card ถูกต้อง
  • ตรวจสอบว่า SIM card ทำงานในโทรศัพท์
  • ให้แน่ใจว่า SIM800L ได้รับไฟเพียงพอ (3.7-4.2V, สูงสุด 2A)
  • ตรวจสอบการเชื่อมต่อเสาอากาศ GSM
  • ตรวจสอบการตั้งค่า APN สำหรับผู้ให้บริการของคุณ
  • ลองคำสั่ง AT ด้วยตนเองใน Serial Monitor

❌ ข้อมูลไม่ปรากฏบนแผนที่

  • ตรวจสอบว่า API key และ device ID ถูกต้อง
  • ตรวจสอบสถานะบัญชี GeoLinker และขีดจำกัด
  • ยืนยันว่า URL HTTP endpoint ถูกต้อง
  • ติดตามผลลัพธ์ใน Serial สำหรับรหัสตอบกลับ HTTP
  • ทดสอบ API endpoint ด้วยเครื่องมือเช่น Postman

❌ การใช้ไฟสูง

  • ใช้โหมดประหยัดพลังงานระหว่างการอ่าน GPS
  • ลดความถี่การอัปเดต GPS
  • ปิดโมดูล GSM เมื่อไม่ส่งข้อมูล
  • ใช้แบตเตอรี่ขนาดใหญ่หรือ Power Bank
  • เพิ่มวงจรจัดการพลังงาน

❌ พิกัด GPS ไม่แม่นยำ

  • รอดาวเทียมเพิ่มเติม (ตรวจสอบค่า HDOP)
  • ย้ายออกจากอาคารสูงหรือต้นไม้
  • ใช้การกรองพิกัด/การหาค่าเฉลี่ย
  • ตรวจสอบการอัปเดตเฟิร์มแวร์โมดูล GPS
  • ตรวจสอบรูปแบบพิกัด (องศาทศนิยม)

🔍 เครื่องมือ Debug

📊 คำสั่ง Serial Monitor

ใช้คำสั่ง AT เหล่านี้เพื่อทดสอบโมดูล GSM ด้วยตนเอง:

  • AT - ทดสอบการเชื่อมต่อพื้นฐาน
  • AT+CPIN? - ตรวจสอบสถานะ SIM card
  • AT+CREG? - สถานะการลงทะเบียนเครือข่าย
  • AT+CSQ - คุณภาพสัญญาณ
  • AT+CIFSR - รับ IP address

⚠️ เมื่อทุกอย่างล้มเหลว

  • ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดอีกครั้ง
  • ลอง SIM card หรือผู้ให้บริการอื่น
  • ทดสอบส่วนประกอบแยกกัน
  • ตรวจสอบความเสถียรของแหล่งจ่ายไฟด้วยมัลติมิเตอร์
  • พิจารณาใช้โมดูล GPS หรือ GSM อื่น
7

สรุปและการพัฒนาต่อ

🎊 ยินดีด้วย! คุณได้สร้าง GPS Tracker ที่ทำงานได้จริงแล้ว - ดูการทำงานของระบบที่สมบูรณ์

เยี่ยมมาก! ตอนนี้คุณมี GPS Tracker ที่ทำงานได้จริงแล้ว ซึ่งสามารถติดตามตำแหน่งแบบเรียลไทม์และส่งข้อมูลไปยังคลาวด์ได้ นี่เป็นเพียงจุดเริ่มต้นของสิ่งที่คุณสามารถทำได้ด้วยเทคโนโลยี IoT

🎯 สิ่งที่คุณได้เรียนรู้

🔌

การเชื่อมต่อฮาร์ดแวร์

การต่อวงจรระหว่าง Pico, GPS และ GSM modules

💻

การเขียนโปรแกรม

การใช้ Arduino IDE และไลบรารีสำหรับ GPS และ GSM

☁️

การเชื่อมต่อคลาวด์

การส่งข้อมูลผ่าน HTTP และการแสดงผลบนแผนที่

🔧

การแก้ไขปัญหา

การวินิจฉัยและแก้ไขปัญหาทั่วไป

🚀 ไอเดียการพัฒนาต่อ

💡 ฟีเจอร์เพิ่มเติมที่น่าสนใจ

🔋 การจัดการพลังงาน

เพิ่มโหมดประหยัดพลังงานและแบตเตอรี่ลิเธียม

📱 แอปมือถือ

สร้างแอปสำหรับดูตำแหน่งและตั้งค่าการแจ้งเตือน

🚨 Geofencing

ตั้งขอบเขตพื้นที่และแจ้งเตือนเมื่อออกนอกเขต

📊 การวิเคราะห์ข้อมูล

บันทึกประวัติการเดินทางและสถิติต่างๆ

🌡️ เซ็นเซอร์เพิ่มเติม

เพิ่มเซ็นเซอร์อุณหภูมิ ความชื้น หรือการเคลื่อนไหว

🔐 ความปลอดภัย

เข้ารหัสข้อมูลและการยืนยันตัวตน

🎓 ทักษะที่ได้รับ

  • IoT Development: การพัฒนาอุปกรณ์ Internet of Things
  • Embedded Programming: การเขียนโปรแกรมสำหรับไมโครคอนโทรลเลอร์
  • Wireless Communication: การสื่อสารไร้สายผ่าน GSM
  • GPS Technology: การใช้งานเทคโนโลยี GPS
  • Cloud Integration: การเชื่อมต่อกับบริการคลาวด์

🌟 การใช้งานจริง

GPS Tracker ที่คุณสร้างขึ้นสามารถนำไปใช้งานได้หลากหลาย:

  • ติดตามยานพาหนะ: รถยนต์ รถจักรยานยนต์ หรือจักรยาน
  • ติดตามสัตว์เลี้ยง: สุนัข แมว หรือสัตว์เลี้ยงอื่นๆ
  • ติดตามสิ่งของ: กระเป๋าเดินทาง อุปกรณ์ราคาแพง
  • การวิจัย: ติดตามการเคลื่อนไหวของสัตว์ป่า
  • ความปลอดภัย: ติดตามเด็กหรือผู้สูงอายุ

⚖️ ข้อควรระวังด้านกฎหมาย

  • ใช้งานอย่างถูกกฎหมายและเคารพความเป็นส่วนตัว
  • แจ้งให้ผู้ที่เกี่ยวข้องทราบเมื่อมีการติดตาม
  • ปฏิบัติตามกฎหมายคุ้มครองข้อมูลส่วนบุคคล
  • ใช้เฉพาะกับทรัพย์สินของตนเองหรือได้รับอนุญาต

🎉 ขอแสดงความยินดี!

คุณได้สำเร็จการสร้าง GPS Tracker ด้วย Raspberry Pi Pico แล้ว! นี่เป็นก้าวแรกสู่โลกของ IoT และ Embedded Systems

🛒 สนใจซื้ออุปกรณ์สำหรับทำโปรเจกต์นี้?

📦 ชุดอุปกรณ์ GPS Tracker

ชุดอุปกรณ์ครบเซ็ต พร้อมคู่มือภาษาไทย

  • Raspberry Pi Pico
  • โมดูล SIM800L GSM
  • โมดูล Neo-6M GPS
  • เสาอากาศ GPS + GSM
  • LED และสายจัมเปอร์

🔧 บริการช่วยเหลือ

ปรึกษาและแก้ไขปัญหาการทำโปรเจกต์

  • คำแนะนำการต่อวงจร
  • ช่วยแก้ไขโค้ด
  • ปรับแต่งตามความต้องการ
  • สอนการใช้งานแบบ 1:1

💬 สนใจสอบถามหรือสั่งซื้ออุปกรณ์?

ติดต่อเราผ่าน Line สำหรับราคาพิเศษและคำแนะนำฟรี!

Line ID: @Globalbyteshop | ✅ ตอบกลับเร็ว | 🚚 จัดส่งทั่วไทย

แท็ก


ฝากความคิดเห็น

ฝากความคิดเห็น

Blog posts

  • Raspberry Pi 1 Countdown & Debian ยุติการซัพพอร์ต ARMEL/MIPS64EL

    , โดย Global Byte Shope Raspberry Pi 1 Countdown & Debian ยุติการซัพพอร์ต ARMEL/MIPS64EL

  • ESP32 Sleep Modes และการใช้งาน Deep Sleep Mode — คู่มือสมบูรณ์

    , โดย Global Byte Shope ESP32 Sleep Modes และการใช้งาน Deep Sleep Mode — คู่มือสมบูรณ์

  • Bitcoin Mining ด้วย Raspberry Pi — คู่มือสมบูรณ์ตั้งแต่เริ่มต้น

    , โดย Global Byte Shope Bitcoin Mining ด้วย Raspberry Pi — คู่มือสมบูรณ์ตั้งแต่เริ่มต้น

  • Raspberry Pi GPIO — เริ่มเขียนโค้ดควบคุม LED และปุ่มกดด้วย Python

    , โดย Global Byte Shope Raspberry Pi GPIO — เริ่มเขียนโค้ดควบคุม LED และปุ่มกดด้วย Python

© 2025 บริษัท โกลบอลโทรนิค อินเตอร์เทรด จํากัด, ขับเคลื่อนโดย Shopify

    • PayPal

    เข้าสู่ระบบ

    ลืมรหัสผ่านใช่ไหม?

    ยังไม่มีบัญชีใช่ไหม?
    สร้างบัญชี
