สวัสดีชาว Maker ทุกคนครับ! เชื่อว่าหลายคนที่ชอบทำโปรเจกต์อิเล็กทรอนิกส์ในวันหยุด มักจะเจอสถานการณ์ที่ว่า "ไม่ได้วางแผนเป๊ะๆ หรอก มีอะไรในลิ้นชักก็หยิบมาใช้ก่อน" [cite: 1] บางทีอยากได้ Arduino Nano แต่มี Raspberry Pi Pico ก็เอามาแทนกันได้ [cite: 1] ซึ่งการยืดหยุ่นแบบนี้มันก็ดีและเร็วกว่าการรอสั่งของออนไลน์แน่นอนครับ [cite: 1]

แต่การใช้ของ "ทดแทนกัน" ก็ต้องระวังให้ดีครับ! เหมือนที่คุณ Tomasz จากช่อง Mellow Labs เพิ่งได้บทเรียนราคาแพงมาหมาดๆ [cite: 1] เขาต้องสูญเสียเซนเซอร์วัดสภาพแวดล้อมไปถึง 4 ตัวเต็มๆ ก่อนจะได้เรียนรู้ว่า "การอ่าน Datasheet สำคัญแค่ไหน" [cite: 1] วันนี้เราเลยจะมาเล่าสู่กันฟังว่าเขาแก้ปัญหานี้ยังไงครับ

ความชื้นในห้องน้ำ: ศัตรูตัวฉกาจของเซนเซอร์ 💦

ตัวการที่ทำให้โปรเจกต์ของ Tomasz พังซ้ำแล้วซ้ำเล่าก็คือ "ระดับความชื้นที่สูงมากในห้องน้ำ" ครับ [cite: 1] ความชื้นนี้เข้าไปทำลายเซนเซอร์ยอดฮิตอย่าง BME280 และ BME680 จนทำให้อ่านค่าเพี้ยนและฮาร์ดแวร์พังในที่สุด [cite: 1]

ตอนแรกเขาก็พยายามแก้ปัญหาแบบครีเอทีฟสุดๆ เช่น:

• เอาฟองน้ำมาหุ้มตัวอุปกรณ์เพื่อกันละอองน้ำ [cite: 1]
• ออกแบบกล่อง (Enclosure) ด้วย 3D Printer ที่ซับซ้อนเพื่อบังความชื้น [cite: 1]

แต่ผลที่ได้คือพังหนักกว่าเดิมครับ! เพราะพอกล่องมันทึบและมีฟองน้ำบัง อากาศก็ไหลเวียนไม่ได้ (Restricted airflow) ทำให้ค่าที่อ่านได้เพี้ยนไปหมด [cite: 1]

ทางออกสุดเจ๋ง: เซนเซอร์ SHT40 ที่มี "ฮีตเตอร์" ในตัว 🔥

หลังจากพังไปหลายตัว เขาจึงค้นพบทางสว่างด้วย เซนเซอร์ SHT40 ซึ่งถูกออกแบบมาเพื่อลุยงานในสภาพแวดล้อมที่ชื้นจัดๆ โดยเฉพาะ! [cite: 1]

ความลับของเซนเซอร์ตัวนี้คือ มันมี "Micro-heater (ฮีตเตอร์ขนาดจิ๋ว)" ฝังอยู่ในตัวครับ! [cite: 1] มันสามารถทำความร้อนให้ตัวเองพุ่งไปแตะเกือบ 100°C ได้อย่างรวดเร็ว เพื่อ "ระเหย" หยดน้ำหรือความชื้นที่เกาะอยู่ให้หายไปก่อนที่มันจะสะสมจนวงจรพัง [cite: 1] โดยฮีตเตอร์นี้จะทำงานเป็นจังหวะสั้นๆ (Pulse) ไม่เกิน 1 วินาที เพื่อไม่ให้ชิปร้อนเกินไปจนพังซะเองครับ [cite: 1]

การออกแบบฮาร์ดแวร์และแก้ปัญหาความร้อนสะสม ⚙️

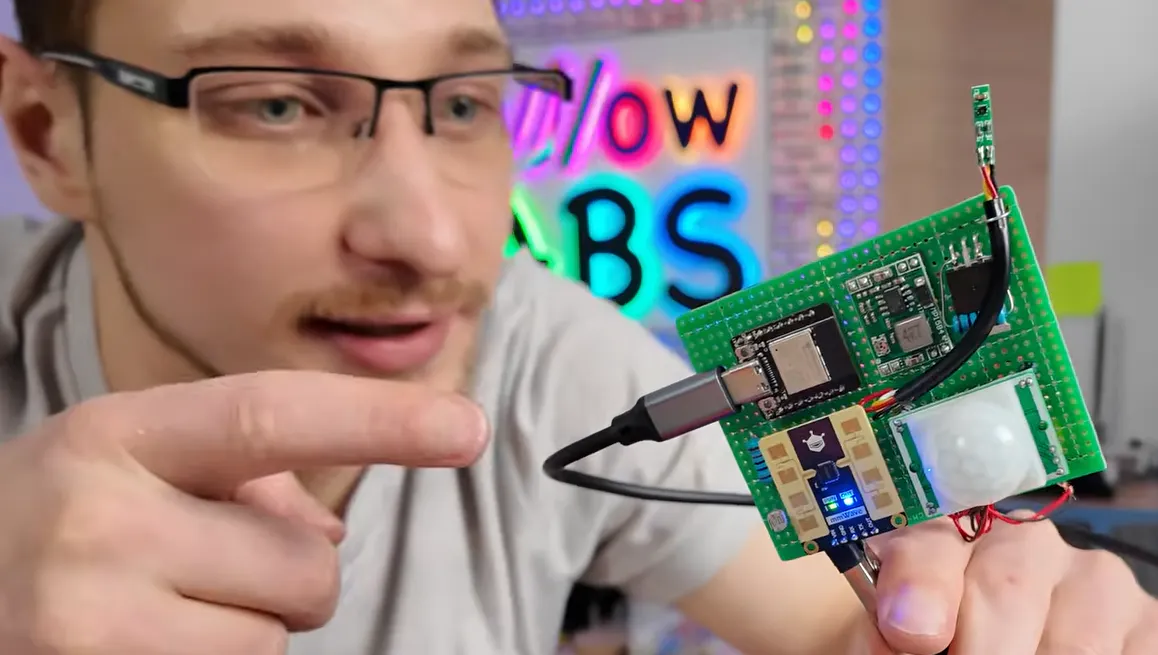

Tomasz ได้นำเซนเซอร์ SHT40 มาประกอบร่างกับไมโครคอนโทรลเลอร์ ESP32 พร้อมจับยัดเซนเซอร์จับความเคลื่อนไหว (Presence sensor) และเซนเซอร์วัดแสง (Light sensor) เข้าไปด้วย กลายเป็น "Smart Bathroom Node" แบบมัลติฟังก์ชันสุดล้ำ! [cite: 1]

แน่นอนว่าการทำฮาร์ดแวร์เองต้องมีการปรับแก้ (Iteration) [cite: 1] ในเวอร์ชันแรก กล่อง 3D Print ที่เขาทำมามันเก็บความร้อนจากบอร์ด ESP32 เอาไว้ ทำให้ค่าอุณหภูมิที่เซนเซอร์อ่านได้สูงเกินจริง [cite: 1] เขาเลยต้องแก้ด้วยการเจาะรูระบายอากาศ (Ventilation holes) และจัดวางเลย์เอาต์ใหม่จนใช้งานได้ดี [cite: 1]

จัดการระบบด้วย ESPHome 💻

ในฝั่งของซอฟต์แวร์ โปรเจกต์นี้ทำงานบน ESPHome ซึ่งทำให้เชื่อมต่อกับระบบ Smart Home ใหญ่ๆ ได้สบาย [cite: 1] เขาเขียนเงื่อนไขเจ๋งๆ ไว้ดังนี้ครับ:

• เมื่อความชื้นในห้องน้ำพุ่งเกิน 70% ระบบจะสั่งให้ "ฮีตเตอร์ของ SHT40" ทำงานทันที [cite: 1]
• ระหว่างที่ฮีตเตอร์ทำงาน ระบบจะหยุดอ่านค่าอุณหภูมิชั่วคราว เพื่อไม่ให้ได้ข้อมูลปลอม (False data) ที่เกิดจากความร้อนของฮีตเตอร์ [cite: 1]
• ปรับความสว่างของไฟอัตโนมัติ โดยอิงจากเซนเซอร์แสงและช่วงเวลาของวัน เพื่อให้แสบตาน้อยที่สุดเวลาเข้าห้องน้ำตอนกลางคืน [cite: 1]

หลังจากปรับมุมของกล่องให้จับความเคลื่อนไหวได้ดีขึ้น และเพิ่มไฟสถานะของฮีตเตอร์เข้าไป ระบบนี้ก็ทำงานได้อย่างเสถียรและทนทานสุดๆ ครับ! [cite: 1]

ชมวิดีโอขั้นตอนการสร้างแบบเต็มๆ 🎬

บทเรียนครั้งนี้เตือนใจเราได้ดีเลยครับว่า ครั้งต่อไปถ้าจะหยิบอะไหล่ที่ "พอใช้แทนกันได้" มาประกอบโปรเจกต์ อย่าลืมเช็ค Datasheet และสภาพแวดล้อมหน้างานให้ดีก่อนลงมือทำนะครับ! [cite: 1]

การออกแบบ PCB และกล่อง 3D Print ที่ต้องคำนึงถึงการระบายความร้อน

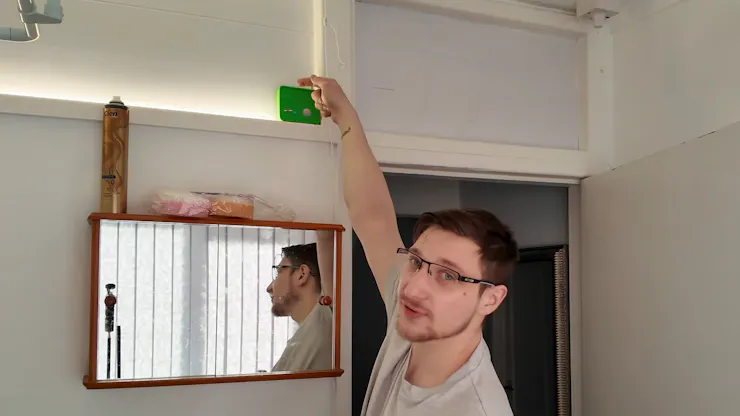

ระบบ ESP32 พร้อมเซนเซอร์ที่พร้อมใช้งานในห้องน้ำ
