โปรเจกต์นี้ทำอะไร?

Flow ของ Tutorial นี้ไม่ซับซ้อน: Sensor ตรวจการเปลี่ยนแปลงของดิน แล้วส่งสัญญาณ Analog ออกทาง AOUT ให้ MKR WiFi 1010 อ่านผ่าน ADC

ดังนั้นเป้าหมายของ Build แรก ไม่ใช่การสร้างระบบรดน้ำอัตโนมัติเต็มรูปแบบ แต่คือการทำให้เราอ่านและตีความค่าความชื้นจาก Sensor ได้ก่อน

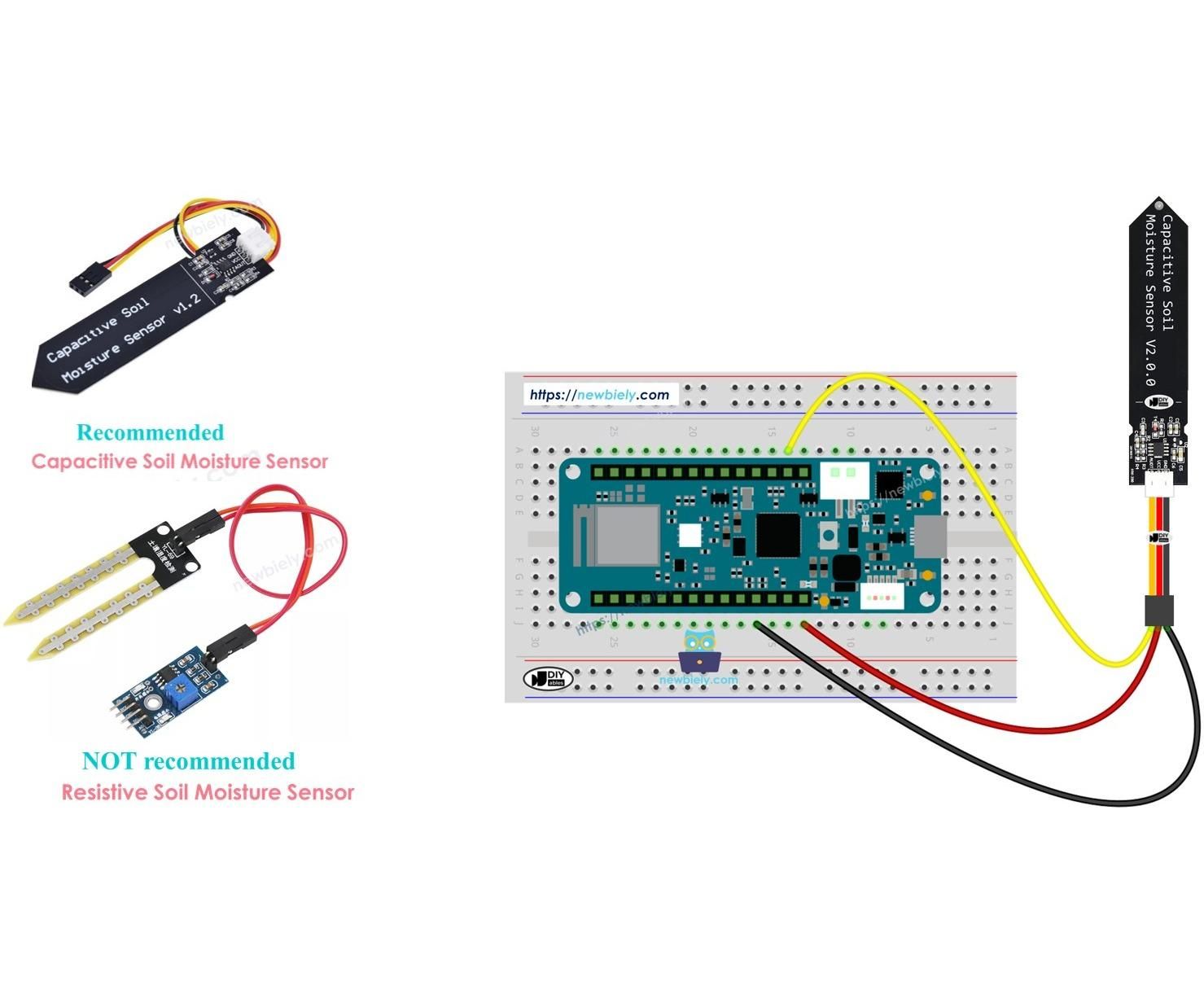

ทำไมเลือก Capacitive Soil Moisture Sensor?

Soil Moisture Sensor ที่พบทั่วไป มีทั้งแบบ Resistive และ Capacitive โดย Source เลือกใช้แบบ Capacitive เพื่อหลีกเลี่ยงปัญหา Corrosion ที่พบได้กับ Probe แบบ Resistive

อุปกรณ์ที่ใช้ใน Tutorial

Source ยัง List DC Power Jack และ DIYables Sensor Kit ไว้ใน Supplies แต่สำหรับ Build หลัก Tutorial จ่ายไฟผ่าน USB จึงไม่จำเป็นต้องมอง DC Power Jack เป็นส่วนประกอบบังคับของวงจรพื้นฐานนี้

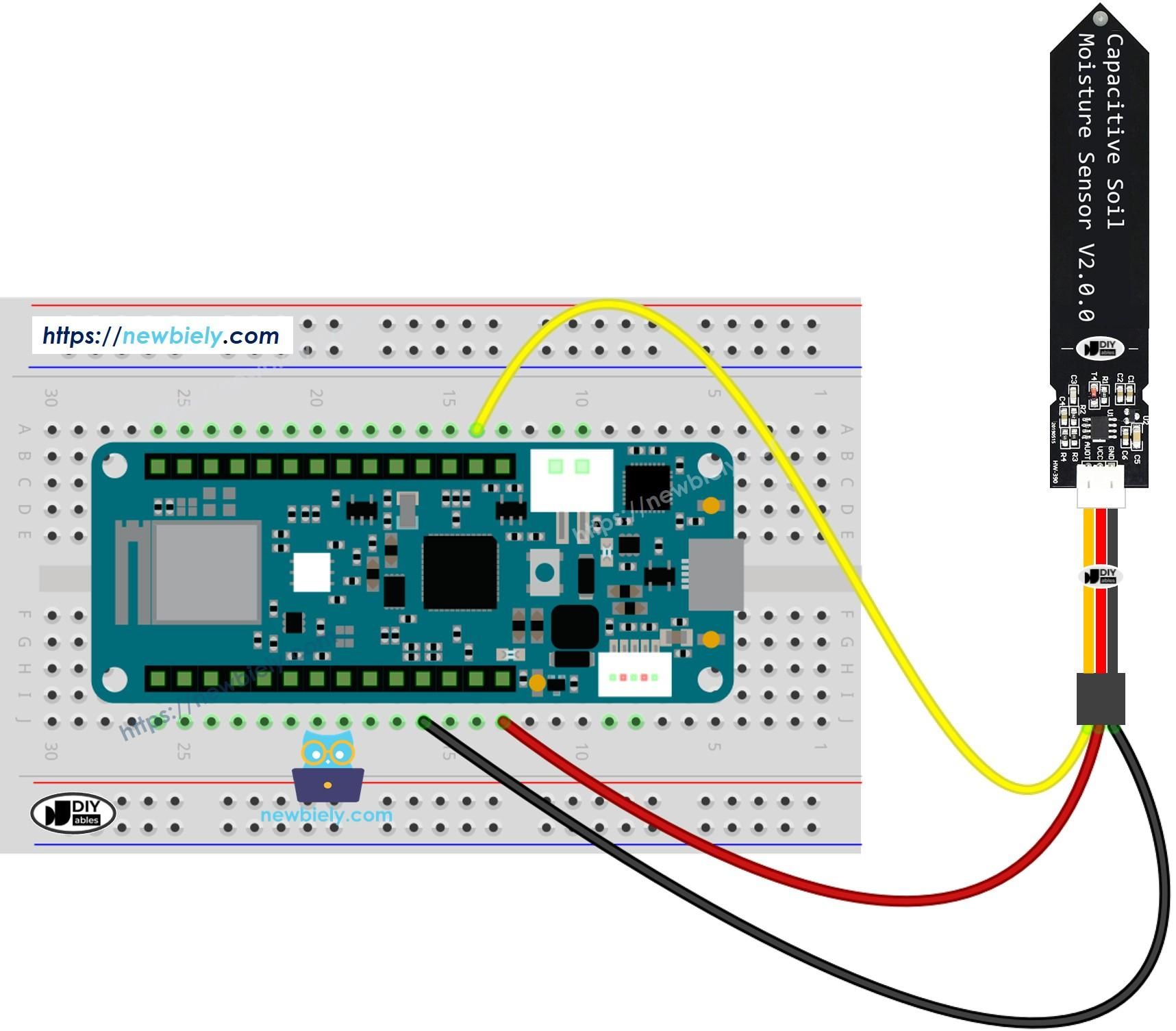

Wiring: ต่อ Soil Moisture Sensor กับ MKR WiFi 1010

Official Pinout ของ MKR WiFi 1010 ยืนยันว่า A6 เป็น Analog Input จึงตรงกับ Pin ที่ Tutorial ใช้ใน Code

ระวัง 5V: MKR WiFi 1010 เป็นบอร์ด 3.3V I/O

สำหรับการทดลองตามบทความนี้ แนวทางที่ระมัดระวังกว่าคือ เริ่มจาก 3.3V เมื่อ Sensor รุ่นที่ใช้งานรองรับ และตรวจ Signal Level ก่อนนำ AOUT เข้าขา A6

อย่าตีความคำว่า “Sensor ใช้ไฟ 5V ได้” ว่า “สามารถส่ง 5V เข้า Analog Input ของ MKR ได้” เพราะสองเรื่องนี้ไม่ใช่สิ่งเดียวกัน

Sensor อ่านความชื้นอย่างไร?

สำหรับ Capacitive Soil Moisture Sensor ใน Tutorial นี้ Source อธิบายความสัมพันธ์ของ AOUT แบบกลับทิศ:

Arduino อ่าน Voltage ที่ A6 แล้ว ADC จะแปลงค่าเป็นตัวเลข จากนั้นเราจึงดูว่าค่าเปลี่ยนไปอย่างไร เมื่อ Sensor อยู่ในอากาศ, ดินแห้ง หรือดินเปียก

analogRead() ได้ค่า 0–1023 หรือ 0–4095?

Arduino API กำหนดค่า Default ของ analogRead() ไว้ที่ 10-bit เพื่อความเข้ากันได้กับ Board รุ่นเดิม ดังนั้นค่าที่ได้โดย Default จะอยู่ในช่วง:

MKR Family มี ADC ที่สามารถตั้ง Resolution เป็น 12-bit ได้ด้วย:

แต่ Code ของ Tutorial นี้ ไม่ได้เรียก analogReadResolution(12) ดังนั้นไม่ควรเห็นคำว่า “0–4095” แล้วสรุปว่า Sketch ตัวอย่างกำลังอ่านแบบ 12-bit อยู่

ถ้าจะเปลี่ยน ADC Resolution ควรทำอย่างตั้งใจและต้อง Calibrate Threshold ใหม่ เพราะ Scale ของ Raw Value เปลี่ยนตาม Resolution

Code อ่านค่า Soil Moisture แบบ Raw Value

Code แรกทำหน้าที่เพียงอ่าน A6 แล้ว Print ค่าออก Serial Monitor ทุก 500 ms ซึ่งเหมาะที่สุดสำหรับขั้น Calibration

#define AOUT_PIN A6

void setup() {
  Serial.begin(9600);
}

void loop() {
  int value = analogRead(AOUT_PIN);

  Serial.print("Moisture value: ");
  Serial.println(value);

  delay(500);
}

อย่าเพิ่งตั้ง Threshold จนกว่าจะ Calibrate Sensor

Soil Moisture Sensor แต่ละตัว และดินแต่ละแบบ สามารถให้ Raw Value ต่างกัน ดังนั้น Source จึงแนะนำให้หา Dry / Wet Reference จาก Hardware จริงก่อน

เปลี่ยน Raw Value ให้ Arduino บอกว่า Wet หรือ Dry

หลังได้ Threshold แล้ว Source ใช้ Logic ง่าย ๆ: ถ้าค่าสูงกว่า Threshold ให้รายงานว่า DRY ถ้าต่ำกว่าหรือเท่ากับ Threshold ให้รายงานว่า WET

ตัวอย่าง Source ใช้ 1500 แต่ค่านี้เป็นเพียง Example และต้องเปลี่ยนตาม Calibration ของ Sensor จริง

#define AOUT_PIN A6
#define THRESHOLD 1500

void setup() {
  Serial.begin(9600);
}

void loop() {
  int value = analogRead(AOUT_PIN);

  if (value > THRESHOLD)
    Serial.print("The soil is DRY (");
  else
    Serial.print("The soil is WET (");

  Serial.print(value);
  Serial.println(")");

  delay(500);
}

Things That Go Wrong — ปัญหาที่เจอบ่อย

ชื่อบอร์ดมี WiFi แล้วทำไม Tutorial นี้ยังไม่ต่อ Internet?

MKR WiFi 1010 มีความสามารถด้าน Wi-Fi แต่ Sketch ใน Tutorial นี้ ยังไม่ได้ใช้ Wi-Fi Library, Cloud Service, MQTT หรือ Network Connection ใด ๆ

สิ่งที่เกิดขึ้นจริงมีเพียง:

ดังนั้นควรเรียก Build นี้ว่า พื้นฐานของ Plant Monitoring มากกว่าระบบ IoT Farm Monitor ที่เสร็จสมบูรณ์แล้ว

อ่านความชื้นได้แล้ว ต่อไปทำอะไรได้?

Source เสนอแนวทางต่อยอดหลายแบบ หลังจากอ่าน Sensor ได้เสถียรแล้ว เช่น:

• ทำ Visual Alert เมื่อดินแห้ง
• ส่งค่าผ่าน Wi-Fi ไปยัง Cloud Dashboard
• ใช้ Soil Moisture Sensor หลายตัวกับหลาย Analog Input
• พัฒนาเป็น Automated Irrigation หรือ Smart Garden ในขั้นต่อไป

FAQ — คำถามที่พบบ่อยเกี่ยวกับ Arduino Soil Moisture Sensor

สรุป: อย่าเริ่ม Smart Garden จาก Pump ให้เริ่มจาก Sensor ที่อ่านค่าได้ก่อน

โปรเจกต์นี้เป็นพื้นฐานที่ดี สำหรับเข้าใจว่าการวัดความชื้นดินด้วย Arduino ไม่ได้จบแค่เสียบ Sensor แล้วได้คำตอบว่า “เปียกกี่เปอร์เซ็นต์”

ขั้นแรกคืออ่าน Raw Analog Value ให้ถูกต้อง จากนั้นดูพฤติกรรมของ Sensor จริง แล้ว Calibrate ค่า Dry และ Wet ก่อนกำหนด Threshold

จุดที่ต้องระวังกับ MKR WiFi 1010 คือบอร์ดใช้ I/O ระดับ 3.3V และไม่รองรับ 5V Signal โดยตรง ดังนั้น Sensor ที่ต้องการจ่าย 5V ควรถูกตรวจระดับ AOUT ก่อนนำเข้าขา Analog

เมื่อ Sensor Reading และ Threshold เชื่อถือได้แล้ว ค่อยนำ Wi-Fi ของ MKR WiFi 1010 ไปต่อยอดเป็น Dashboard, Data Logging หรือระบบรดน้ำอัตโนมัติใน Project ขั้นถัดไป จะเป็นลำดับที่ควบคุมปัญหาได้ง่ายกว่า
