LucidCharge: พาวเวอร์แบงค์ไร้สายตัวบาง ดีไซน์โปร่งใส สไตล์ Magsafe ทำเองได้ไม่ยาก!

LucidCharge Transparent Power Bank
LucidCharge: พาวเวอร์แบงค์ไร้สายแบบโปร่งใสที่เน้นความบางและดีไซน์ล้ำสมัย

สวัสดีเพื่อนๆ ชาว Maker และสาย Gadget ทุกคนครับ! 🛠️ เคยเบื่อไหมกับพาวเวอร์แบงค์ก้อนหนาๆ ที่เหมือนแบกอิฐติดสายชาร์จพะรุงพะรังตลอดเวลา? นั่นคือแรงบันดาลใจหลักของโปรเจกต์ LucidCharge นี้ครับ ที่ต้องการสร้างพาวเวอร์แบงค์ที่ดูโมเดิร์น คลีน และใช้งานได้แบบ Effortless หรือไม่ต้องพยายามมาก

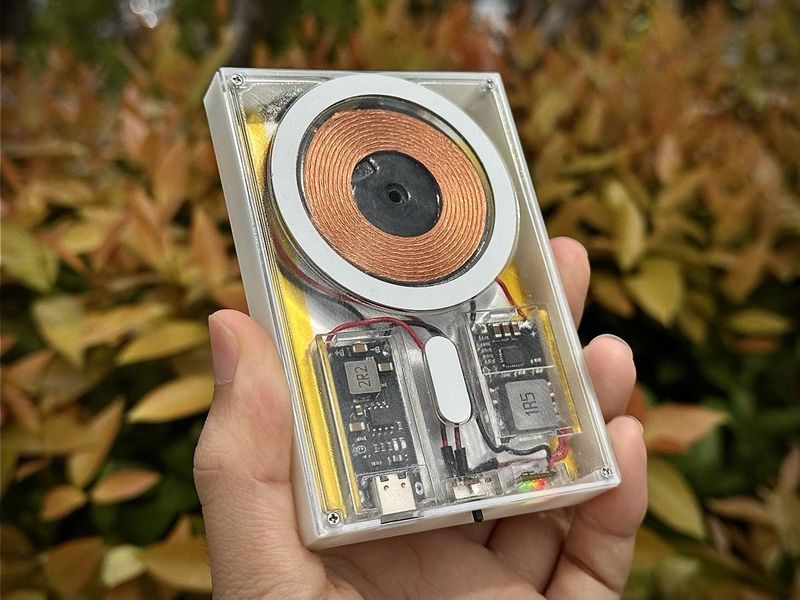

LucidCharge คือพาวเวอร์แบงค์ไร้สายที่รองรับ Magsafe แปะปุ๊บชาร์จปั๊บโดยไม่ต้องต่อสายให้เกะกะ มาพร้อมดีไซน์ฝาหน้าแบบโปร่งใส เผยให้เห็นขดลวดทองแดงและวงจรภายในที่จัดวางอย่างเป็นระเบียบ ให้ฟีลอนาคตสุดๆ ครับ!

คุณสมบัติเด่นของ LucidCharge 🚀

  • รองรับชาร์จไร้สายสูงสุด 20W: รองรับโปรโตคอลหลักทุกรุ่น รวมถึงอุปกรณ์ของ Apple
  • บางและเบา: หนาเพียง 16 มม. และหนักแค่ 132 กรัม พกใส่กระเป๋ากางเกงได้สบาย
  • ชาร์จคืนกลับเร็ว (Fast Recharge): รองรับกระแส 3A ชาร์จพาวเวอร์แบงค์เองได้ 50% ภายในเวลาแค่ 30 นาที
  • ดีไซน์ Ergonomics: ออกแบบมาให้แปะหลังมือถือแล้วยังถือใช้งานได้เป็นธรรมชาติ

💡 Maker's Tip: หัวใจของงานดีไซน์นี้คือ "ความโปร่งใส" การจัดวางสายไฟภายในจึงต้องเนี๊ยบเป็นพิเศษครับ!

หากเพื่อนๆ อยากสร้างเคสที่เนียนกริบแบบนี้แต่ไม่มีเครื่องปริ้นท์เอง ทางเรามี บริการรับปริ้นท์ 3D (3D Printing Service) ทั้งแบบเรซินใสและพลาสติกวิศวกรรมที่แข็งแรงทนทาน สนใจทักสอบถามได้ที่ Globalbyte เลยครับ!

รายการอุปกรณ์ที่ต้องใช้ (Supplies) ⚙️

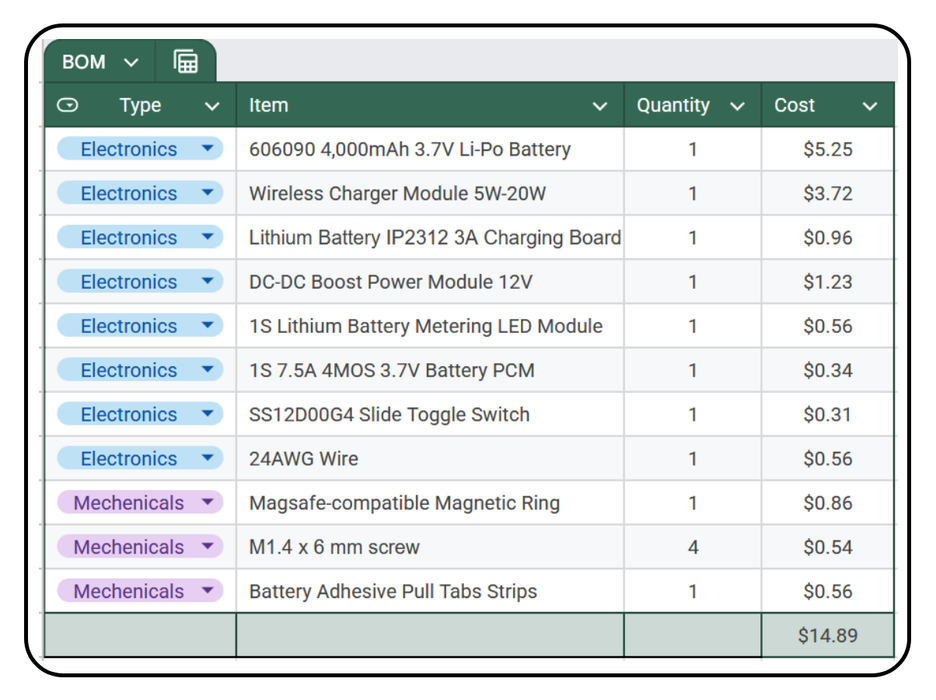

LucidCharge Supplies

ส่วนประกอบอิเล็กทรอนิกส์:

ส่วนประกอบเชิงกลและเครื่องมือ:

ขั้นตอนการทำ Step-by-Step 🛠️

ขั้นตอนที่ 1: เตรียมเคส 3D Print

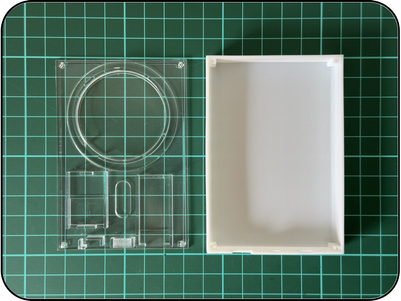

LucidCharge ใช้เคส 2 ส่วนคือตัวฐาน (Base) และฝาปิด (Lid) โดยในโปรเจกต์นี้ตัวฐานใช้เรซินเบอร์ 9600 และฝาปิดใช้ เรซินใสเบอร์ 8001 เพื่อความใสเหมือนแก้วครับ

ขั้นตอนที่ 2: วางเลย์เอาต์อุปกรณ์

Assembly Layout

นำโมดูลต่างๆ วางลงในช่องที่ออกแบบไว้บนฝาปิด (Lid) โดยโมดูลชาร์จไร้สายจะอยู่ตรงกลางด้านบนเพื่อให้ตรงกับขดลวด ส่วนแบตเตอรี่และบอร์ดป้องกันจะเชื่อมต่อกันก่อนแล้วค่อยใส่เข้าไปทีหลังเพื่อความเป็นระเบียบ

ขั้นตอนที่ 3: ระบบป้องกันแบตเตอรี่

Battery Wiring

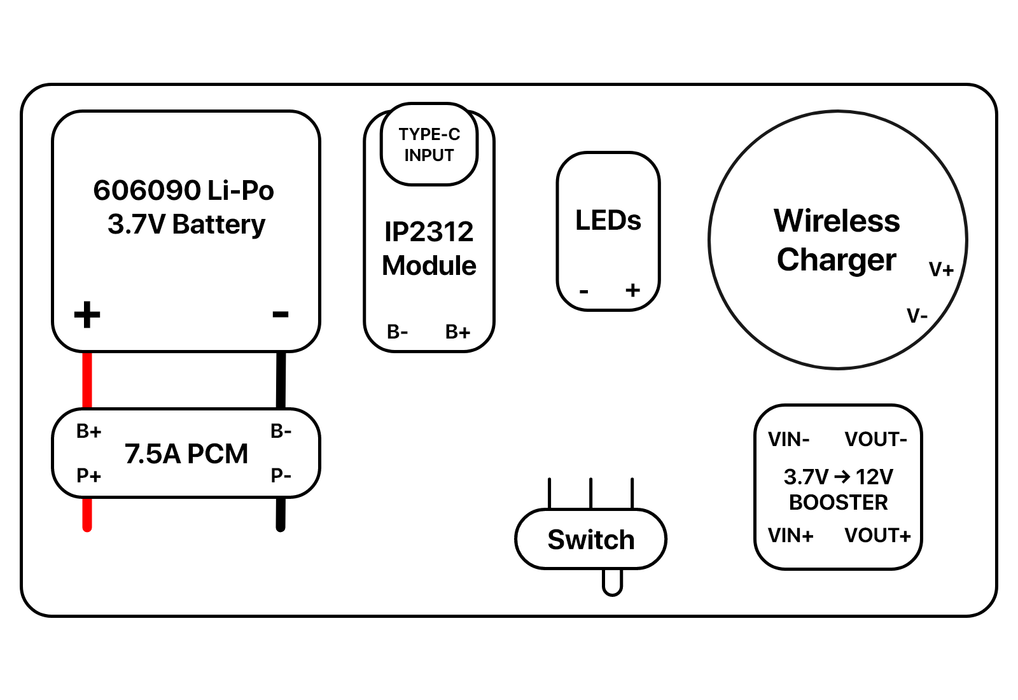

บัดกรีแผงป้องกัน PCM เข้ากับขั้วบวกและลบของแบตเตอรี่โดยตรง (B+ / B-) เพื่อป้องกันไฟเกินและการลัดวงจร จากนี้ไปเราจะใช้ขั้ว P+ และ P- บนแผง PCM เป็นแหล่งจ่ายไฟหลักเท่านั้นเพื่อความปลอดภัย

ขั้นตอนที่ 4-6: การเดินสายไฟวงจรชาร์จและสวิตช์

Switch Wiring

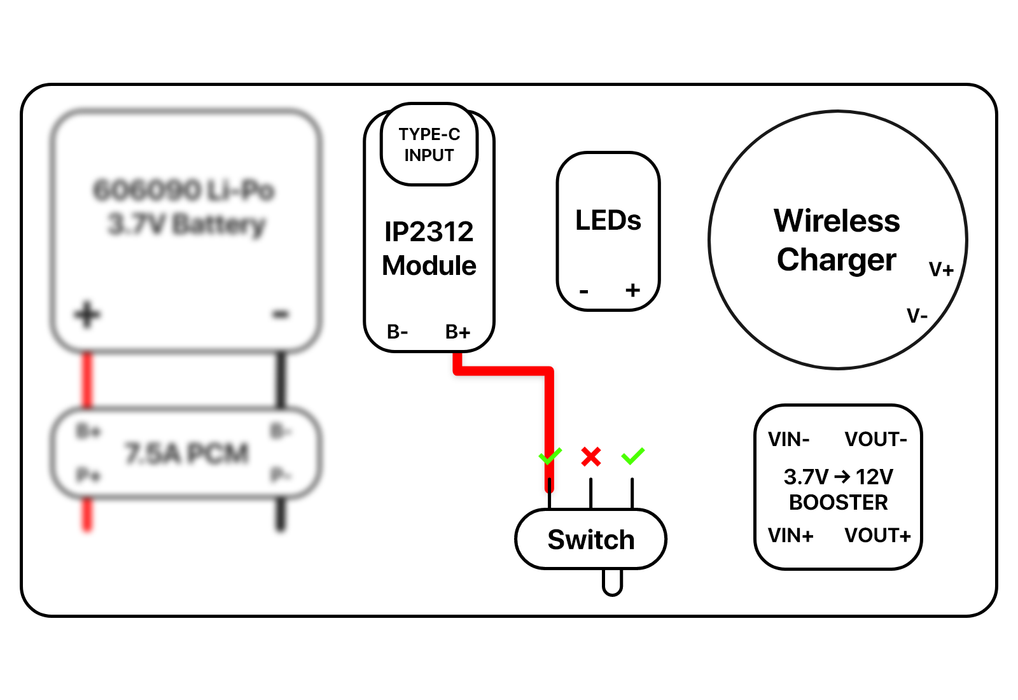

เชื่อมขั้วบวกจากบอร์ด IP2312 ไปยังขาด้านนอกของสวิตช์ และเชื่อมขั้วลบทั้งหมด (Common Ground) ของทุกโมดูลมารวมกันที่ขั้ว P- ของ PCM

⚠️ คำเตือน: อย่าบัดกรีอุปกรณ์ขณะที่วางอยู่ในช่องเคสเรซิน เพราะความร้อนจากหัวแร้งอาจทำให้เคสเสียรูปหรือไหม้ได้ครับ!

ขั้นตอนที่ 7: ทดสอบก่อนประกอบร่าง

ก่อนบัดกรีสายสุดท้ายเข้าสวิตช์ขาเดิน ให้เช็คขั้วบวกลบให้ดี เมื่อมั่นใจแล้วจึงบัดกรีขั้ว P+ จากแบตเตอรี่เข้าขาที่เหลือของสวิตช์ แล้วทดสอบว่าไฟ LED ติดไหม และชาร์จมือถือได้จริงหรือเปล่า

ขั้นตอนที่ 8-9: ประกอบร่างขั้นสุดท้าย

Final Assembly

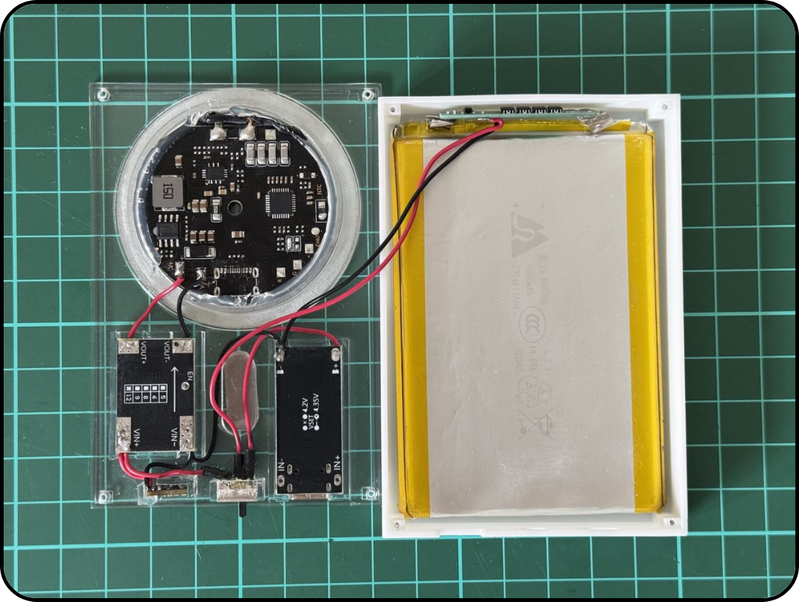

หยอดกาวตราช้างเล็กน้อยเพื่อยึดแต่ละโมดูลให้อยู่กับที่ วางแบตเตอรี่ลงในฐาน ปิดฝาแล้วไขสกรู M1.4 ทั้ง 4 มุม สุดท้ายแปะวงแหวนแม่เหล็ก Magsafe ไว้ด้านนอกฝาปิดเป็นอันเสร็จสิ้นครับ!

ข้อจำกัดที่ควรทราบ 📝

เนื่องจากเป็นงาน DIY การชาร์จไร้สายจะมีความสูญเสียพลังงานในรูปความร้อนมากกว่าการชาร์จสายปกติ และตัวเคสเรซินอาจจะสะสมความร้อนได้บ้างในการชาร์จแบบ High-power นานๆ ซึ่งเป็นเรื่องปกติของระบบ Wireless Charge ครับ

อยากได้พาวเวอร์แบงค์เท่ๆ แบบนี้ไว้ใช้งานเองไหม?

🛒 ช้อปอุปกรณ์ที่ Globalbyte 👥 เข้ากลุ่ม Community 💬 สอบถามผ่าน LINE OA

แหล่งอ้างอิง: LucidCharge Original Project on Instructables

⚠️ คำเตือน: เนื้อหานี้สรุปและเรียบเรียงจากบทความภาษาอังกฤษ การทำงานกับแบตเตอรี่ลิเธียมมีความเสี่ยงต่อการเกิดเพลิงไหม้หากเกิดการลัดวงจรหรือบัดกรีผิดพลาด กรุณาตรวจสอบวงจรอย่างละเอียดและสวมใส่อุปกรณ์ป้องกันขณะปฏิบัติงาน ทางเราไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดขึ้นจากการทำตามบทความนี้
