โฉมหน้า PPS Watch นาฬิกาดีไซน์สุดล้ำที่เหมือนหลุดมาจากห้องแล็บวิทย์!

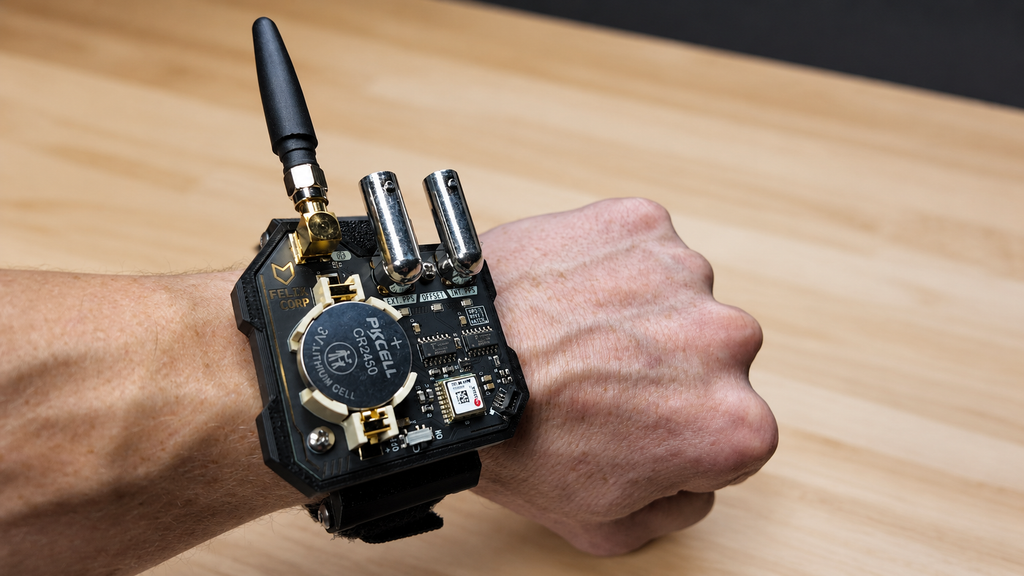

Wassup ชาว Maker! 🛠️ ปกติเวลาเราใส่นาฬิกาก็ต้องเอาไว้ดูเวลาใช่ไหมครับ? แต่วันนี้เรามีโปรเจกต์แปลกๆ สุดกาวมานำเสนอ นั่นคือ "PPS Watch" นาฬิกาข้อมือที่สร้างมาเพื่อจุดประสงค์เดียว... แต่มันไม่ใช่การบอกเวลา![cite: 12] แต่มันคือการปล่อยสัญญาณ PPS (Pulse Per Second) ที่ถูกซิงก์ความแม่นยำด้วยดาวเทียม GPS ระดับเดียวกับอุปกรณ์ในห้องแล็บ![cite: 13, 75]
อาจจะฟังดูไร้สาระ (ก็ทำมาเอาฮานั่นแหละ!)[cite: 22, 86] แต่รู้หรือไม่ว่าสัญญาณ 1PPS (1 نبضต่อวินาที) ที่ออกมาจากโมดูล GPS นั้นมีความแม่นยำสูงมากจนมักถูกเอาไปใช้ในอุปกรณ์ทดสอบ, ระบบเครือข่าย, หรือเซิร์ฟเวอร์ที่ต้องการความแม่นยำของเวลาแบบเป๊ะๆ[cite: 19, 20, 76] โปรเจกต์นี้จึงเป็นการย่อส่วนอุปกรณ์ระดับโปรมาไว้บนข้อมือซะเลย!
ความเจ๋งของฮาร์ดแวร์: ไร้สมองกล (No Microcontroller!) 🧠
ความพีคของวงจรนี้คือ มันไม่มี Microcontroller หรือเฟิร์มแวร์เลยแม้แต่บรรทัดเดียว![cite: 25] ฮาร์ดแวร์ล้วนๆ ครับพี่น้อง:
-

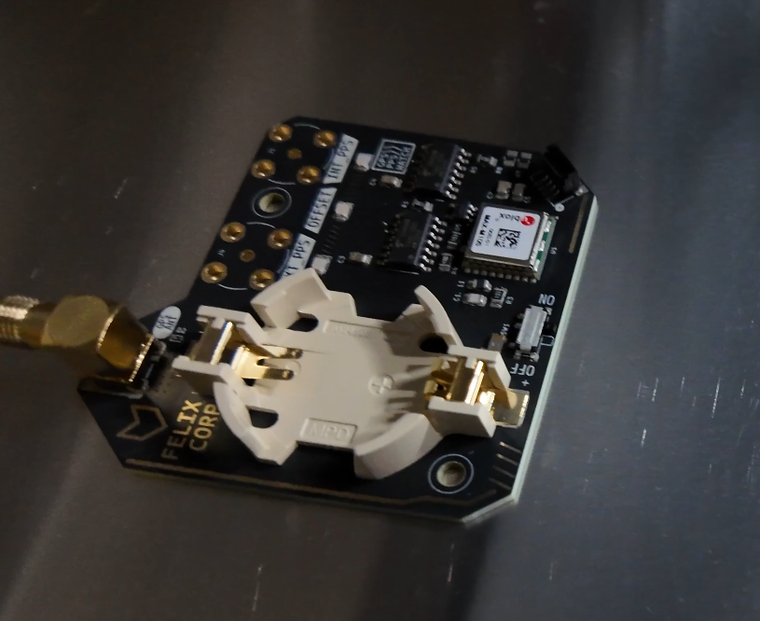

ตัวรับสัญญาณดาวเทียม: ใช้โมดูล u-blox MAX-M10S GPS เพื่อรับเวลาจากดาวเทียม[cite: 132]
-
หัวใจลอจิก: ใช้ 74HC125 Quad Buffers และ 74AHC1G86 XOR Gate เพื่อเปรียบเทียบเฟสของสัญญาณ (Phase Comparator)[cite: 132, 133]
-
การทำงาน: เมื่อรับ GPS ได้ นาฬิกาจะปล่อยสัญญาณ 1PPS ออกทางพอร์ต BNC ด้านล่าง[cite: 23, 28] และถ้าเราเอาสัญญาณ PPS จากเครื่องอื่นมาเสียบเข้าพอร์ต BNC อีกฝั่ง[cite: 29] วงจร XOR จะนำสัญญาณมาเทียบกัน ถ้าไฟ LED กะพริบพร้อมกันแปลว่าเวลาซิงก์กันเป๊ะสุดๆ![cite: 30, 80, 81]

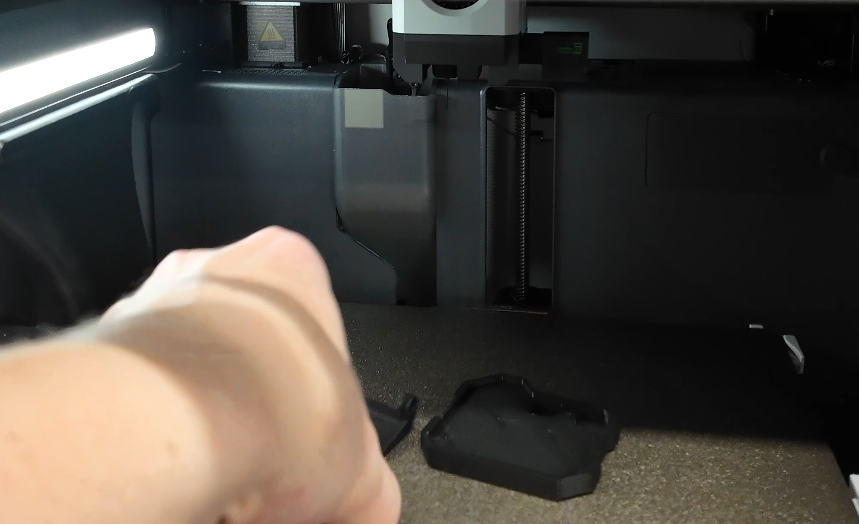

💡 ป้ายยาไอเทมเด็ด: โปรเจกต์นี้จะขาดความเท่ไปเลยถ้าไม่มีกรอบและสายรัดข้อมือ! ซึ่งกรอบและฐานยึดสายนาฬิกา 22 มม. ของโปรเจกต์นี้ ต้องใช้เครื่อง 3D Print พิมพ์ขึ้นมาเองครับ[cite: 107, 108, 109, 110] โดยผู้พัฒนาแนะนำให้ใช้วัสดุที่แข็งแรงหน่อย เพราะตัวพอร์ต BNC กับ SMA มันค่อนข้างมีน้ำหนัก[cite: 116]
หากเพื่อนๆ ไม่มีเครื่องพิมพ์ 3D หรือต้องการ บริการรับปริ้นท์เคส 3D (3D Printing Service) ด้วยวัสดุคุณภาพสูงเพื่อทำโปรเจกต์นี้ แวะมาจัดที่ Globalbyte Shop ได้เลยครับ! ทัก LINE OA มาส่งไฟล์ STL ให้เราตีราคาฟรีๆ ได้เลย!
ขั้นตอนการประกอบ (Step-by-Step) 🔧
ใครพร้อมลุย มาดูสเต็ปการประกอบคร่าวๆ กันเลย:
-

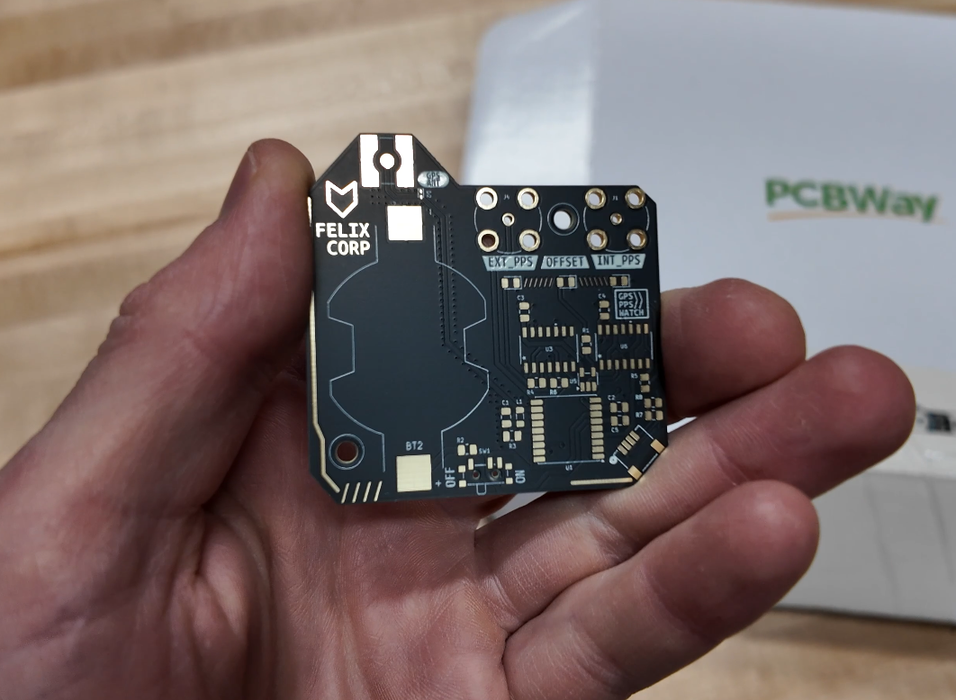

สั่งทำแผ่น PCB และพิมพ์ 3D: โหลดไฟล์จาก GitHub แล้วสั่งทำ PCB (ใช้บริการอย่าง PCBWay ก็ได้)[cite: 94, 96] พร้อมกับปริ้นท์ชิ้นส่วนกรอบนาฬิกาและฐานยึดสาย[cite: 107]
-

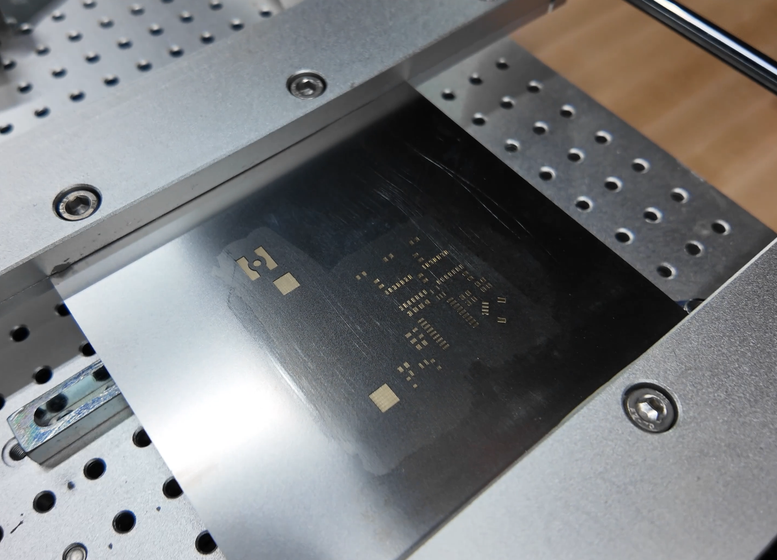

วางอุปกรณ์ SMD: ป้าย Solder Paste (ใช้ Stencil จะง่ายมาก) แล้วคีบวางชิ้นส่วนเล็กๆ อย่างตัวต้านทาน, โมดูล GPS, IC และ LED ลงไป[cite: 122, 123, 131] (อย่าลืมดูขั้วให้ถูกนะ!)[cite: 139]
-

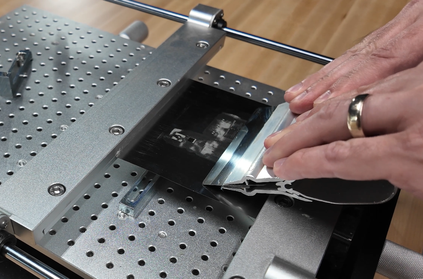

อบบอร์ด (Reflow): นำบอร์ดเข้าเตาอบ Reflow หรือใช้เตาปิ้งขนมปังบ้านๆ ก็ทำได้ ให้ตะกั่วละลายและประสานเข้าด้วยกัน[cite: 152, 153]
-

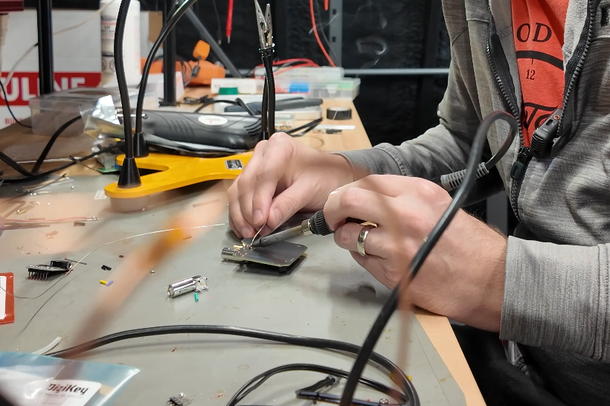

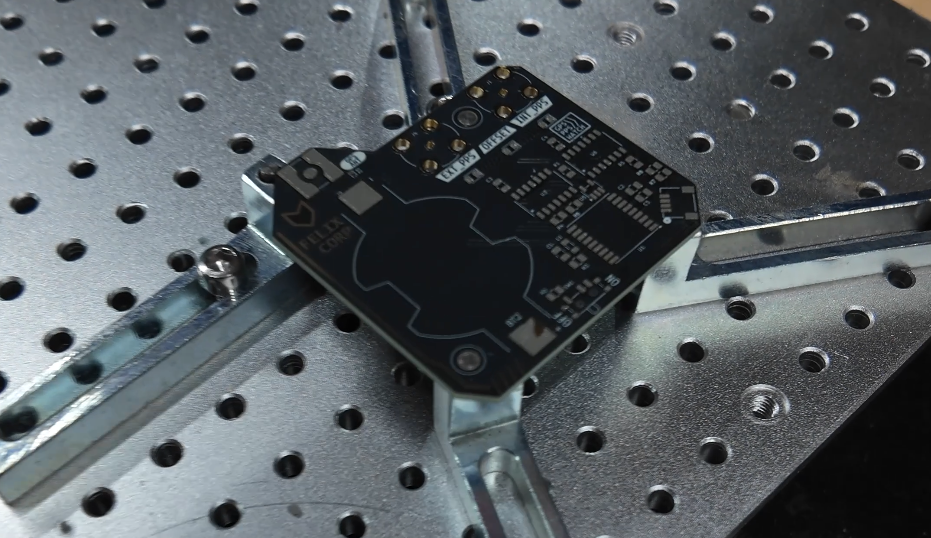

บัดกรีพอร์ต BNC & SMA: พอร์ตเสียบเสาอากาศ (SMA) และพอร์ต BNC มีขนาดใหญ่ ต้องใช้ความร้อนจากหัวแร้งเยอะหน่อยในการบัดกรีให้ติดแน่น[cite: 144, 175, 176, 177]
-

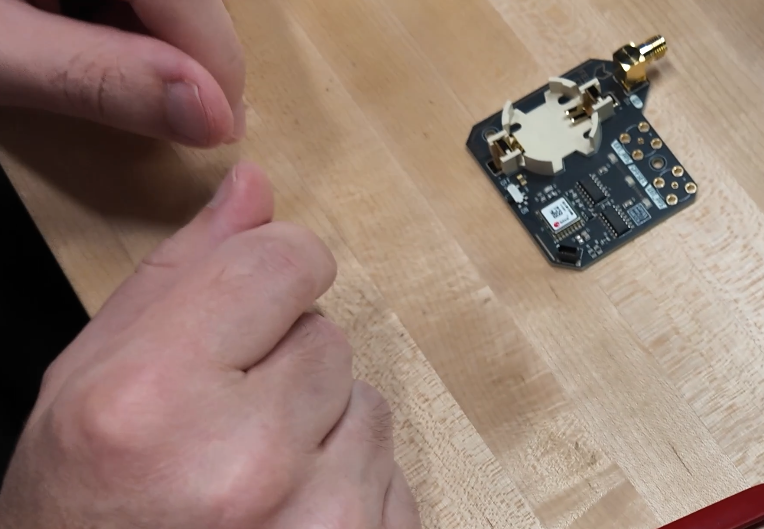

ประกอบร่าง: ขันน็อต M2/M3 ยึดบอร์ดเข้ากับกรอบ 3D Print และสายนาฬิกา (อย่าขันแน่นเกินไปเพราะพลาสติกอาจจะพังได้)[cite: 184, 185, 186, 191]
-

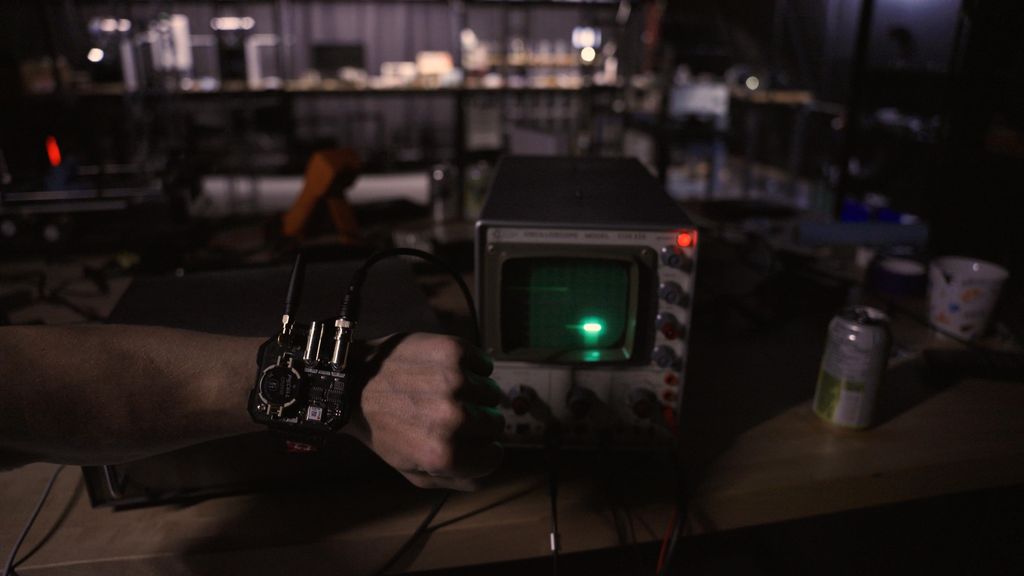

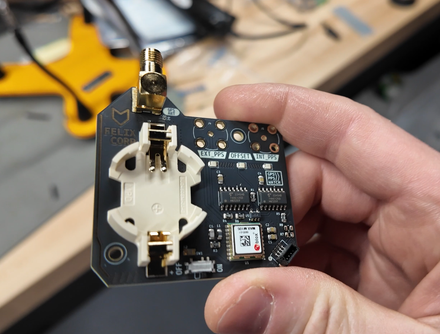

ทดสอบการใช้งาน: ออกไปยืนกลางแจ้งให้เสาอากาศรับ GPS ได้ พอล็อกสัญญาณสำเร็จ ไฟ LED จะกระพริบ 1 ครั้งต่อวินาที (1PPS) สามารถเอา Oscilloscope มาจับคลื่นดูได้เลย![cite: 199, 200, 201, 212, 213]
🔗 ข้อมูลอ้างอิงและจุดวาร์ปโหลดไฟล์ (Open-Source):
ใครสนใจอยากลองทำนาฬิกาประหลาดๆ ไว้ใส่เอาฮา เข้าไปโหลดไฟล์ PCB และ 3D Print ได้เลยครับ:
⚡ อุปกรณ์พร้อม ความกาวพร้อม แล้วคุณล่ะพร้อมสร้างนาฬิกาที่บอกเวลาไม่ได้หรือยัง? ⚡
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้สรุปและแปลมาจากบทความการประดิษฐ์ฮาร์ดแวร์ในต่างประเทศ การสั่งทำ PCB และการบัดกรีอุปกรณ์ SMD ขนาดเล็ก (เช่น โมดูล GPS u-blox) ต้องอาศัยทักษะและเครื่องมือเฉพาะทาง ผู้ที่สนใจควรเข้าไปศึกษา
รายละเอียด BOM (Bill of Materials) อย่างถี่ถ้วนก่อนลงมือทำครับ!
