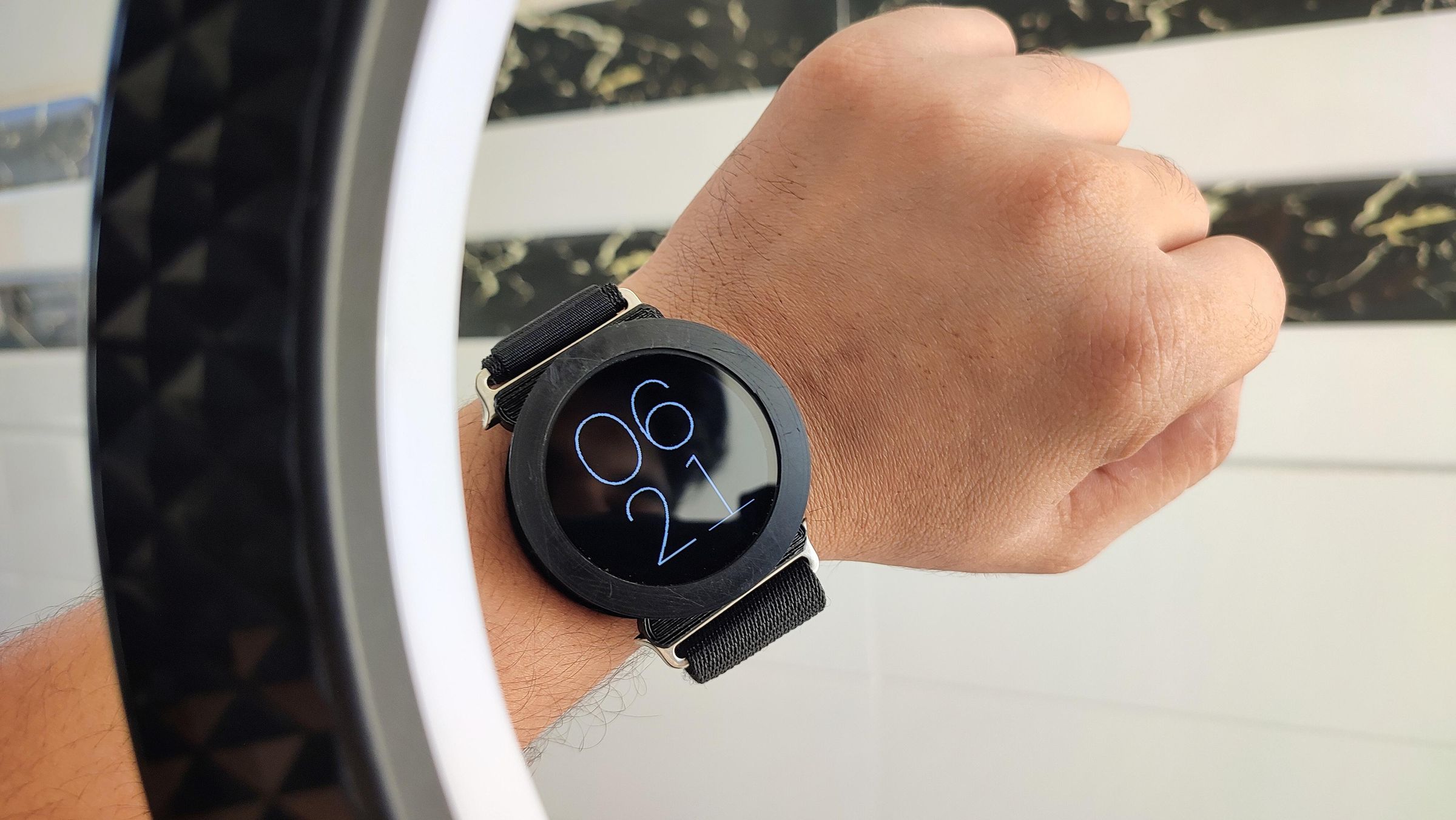

เชื่อว่าหลายคนคงเคยมีความฝันในวัยเด็กที่อยากจะมีนาฬิกาสุดล้ำ หรือประดิษฐ์ของใช้เจ๋งๆ ขึ้นมาด้วยตัวเอง วันนี้ Global Byte ขอพาทุกคนไปสัมผัสกับโปรเจกต์ ChronoWatch X2040 นาฬิกาข้อมืออัจฉริยะแบบ DIY ที่สร้างขึ้นจากความฝันเล็กๆ สู่ของจริงที่ใช้งานได้บนข้อมือ

แม้ว่านาฬิกาเรือนนี้อาจไม่ได้มีฟีเจอร์นับก้าวเดินหรือวัดอัตราการเต้นของหัวใจแบบสมาร์ทวอทช์รุ่นท็อปๆ แต่สิ่งที่มันมอบให้คือ "ความเรียบง่าย" ในโลกที่เต็มไปด้วยการแจ้งเตือน โปรเจกต์นี้ใช้หัวใจหลักอย่างบอร์ดไมโครคอนโทรลเลอร์ Raspberry Pi RP2040 ร่วมกับงาน 3D Print เหมาะสุดๆ สำหรับเมกเกอร์และผู้เริ่มต้นทำโปรเจกต์ฮาร์ดแวร์ เรามาดูกันเลยครับว่ามีขั้นตอนอย่างไรบ้าง!

1. อุปกรณ์หลักในโปรเจกต์ (หาซื้อได้ที่ Global Byte)

ในการสร้าง ChronoWatch X2040 เราจะใช้ชิ้นส่วนฮาร์ดแวร์ที่ออกแบบมาเพื่องานพกพา (Wearable) โดยเฉพาะ ซึ่งถ้าใครกำลังลิสต์ของเตรียมขึ้นโปรเจกต์ สามารถเข้ามาหาซื้ออุปกรณ์เหล่านี้แบบครบจบได้ที่ Globalbyteshop เลยครับ!

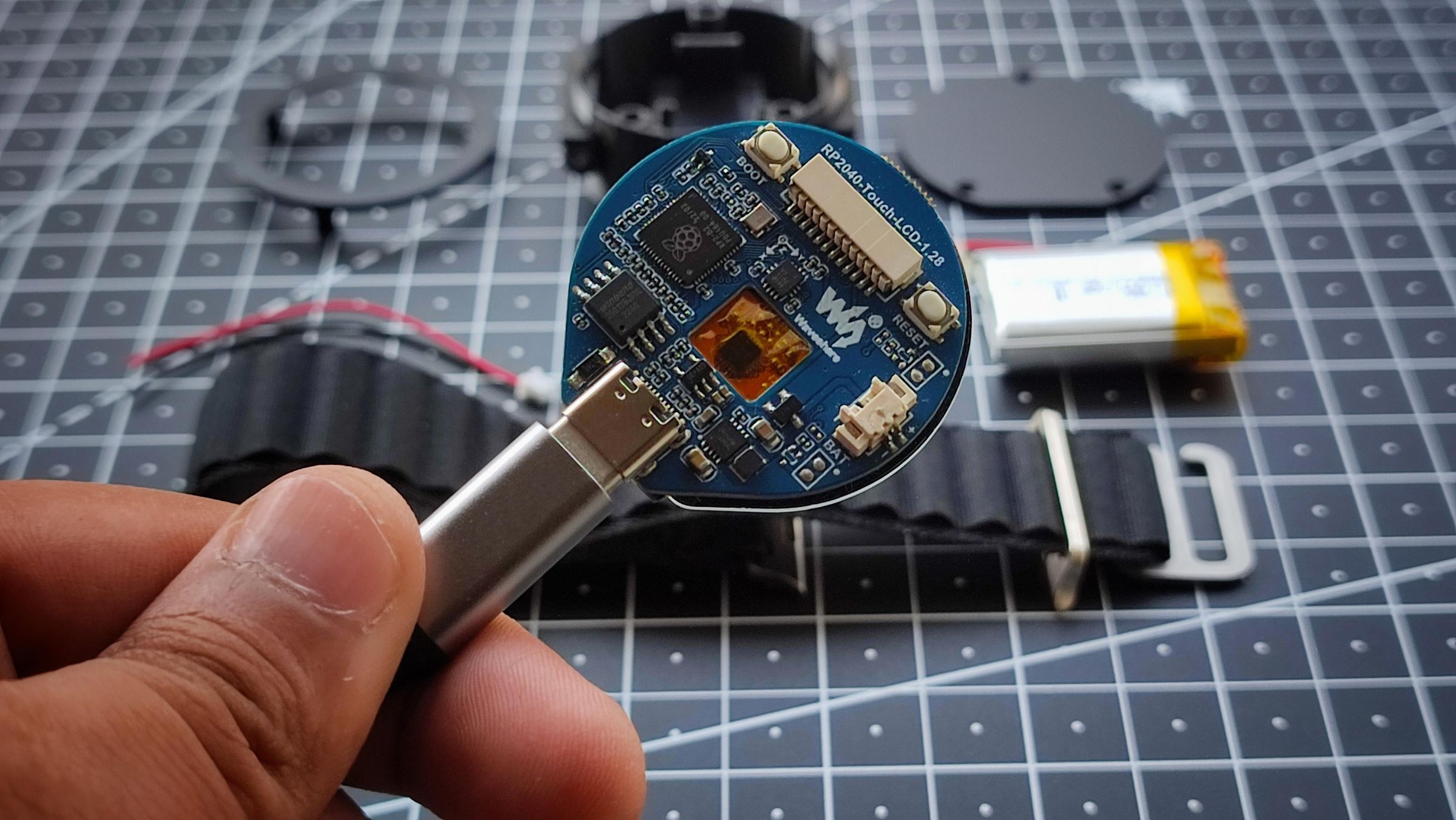

• WaveShare RP2040 Round 1.28-inch Touch Display: บอร์ดพัฒนาขนาดกะทัดรัดที่ใช้ชิปประมวลผล RP2040 มาพร้อมหน้าจอสัมผัสทรงกลมความละเอียด 240x240 พิกเซล มีเซนเซอร์ Accelerometer และ Gyroscope ในตัว (เช็คสเปกและสั่งซื้อบอร์ด WaveShare ของแท้ได้ที่เรา)
• Lipo Battery 3.7V 950mAh: แบตเตอรี่ขนาดเล็ก (10x25x35 มม.) (เรามีแบตเตอรี่และโมดูลจ่ายไฟให้เลือกหลากหลายขนาด)
• เคสนาฬิกา (3D Printed Case): ตัวเรือนที่ออกแบบมาเฉพาะ แบ่งเป็น 3 ส่วนหลัก (ถ้าไม่มีเครื่องพิมพ์ 3D ใช้บริการรับปริ้นท์ 3D ของเราได้ครับ งานเนี๊ยบส่งถึงบ้าน!)
• สกรูและเกลียวฝัง (M2 Screws & Heat Inserts): ใช้สำหรับยึดฝาหลังเคสนาฬิกาให้แน่นหนา
• ขั้วต่อแบตเตอรี่ MX1.25 2P & ท่อหด (Heat Shrink Tube): เพื่อเชื่อมต่อแบตเตอรี่เข้ากับบอร์ดอย่างปลอดภัย
• สายนาฬิกา Apple Watch Strap: นำมาประยุกต์ใช้เพื่อความสวยงามและสวมใส่สบาย

2. การออกแบบและพิมพ์ 3D เคสนาฬิกา

เคสของ ChronoWatch ถูกออกแบบด้วยโปรแกรม Tinkercad ซึ่งใช้งานง่ายมาก ตัวเคสแบ่งออกเป็น 3 ส่วน คือตัวเรือนตรงกลางสำหรับใส่หน้าจอและแบตเตอรี่, กรอบด้านบนสำหรับล็อคหน้าจอไม่ให้หลุด, และฝาหลังที่ยึดด้วยสกรู

การตั้งค่าพิมพ์ 3D เบื้องต้น: แนะนำให้ใช้หัวฉีด (Nozzle) ขนาด 0.1 mm เพื่อเก็บรายละเอียดพื้นผิวให้เรียบเนียน ใช้ Infill ประมาณ 20% เพื่อความเบาแต่ยังแข็งแรง และใช้วัสดุ ABS สีดำเพื่อให้ทนความร้อนและดูเป็นมืออาชีพ ใครพิมพ์เองไม่ได้ หรืออยากได้ความแม่นยำสูง อย่าลืมทักมาใช้บริการ 3D Printing Service ของ Global Byte นะครับ ทีมงานพร้อมให้คำปรึกษาเรื่องวัสดุที่เหมาะสมครับ

3. ขั้นตอนการประกอบและอัปโหลดโปรแกรม (Step-by-Step)

3.1 การโปรแกรมบอร์ด (Programming)

ข้อดีของบอร์ด RP2040 คือการเขียนโปรแกรมที่ง่ายดายมาก เพียงแค่อัปโหลดไฟล์ UF2 เข้าไปในตัวบอร์ด:

# ขั้นตอนการอัปโหลดไฟล์ UF2 ไปยังบอร์ด WaveShare RP2040
1. เสียบสาย USB Type-C เข้ากับคอมพิวเตอร์
2. กดปุ่ม BOOTSEL บนบอร์ดค้างไว้ ขณะเสียบสายเข้ากับคอม
3. จะมีไดรฟ์ใหม่เด้งขึ้นมาในคอมพิวเตอร์ (เหมือนเสียบแฟลชไดรฟ์)
4. ลากไฟล์ UF2 ของโปรเจกต์ลงไปในไดรฟ์นั้น
5. บอร์ดจะรีบูทตัวเอง และแสดงหน้าจอ Welcome ทันที!

3.2 การบัดกรีขั้วแบตเตอรี่ (Soldering)

เราต้องนำขั้วต่อ (Connector) MX1.25 มาบัดกรีเข้ากับสายแบตเตอรี่ อย่าลืมสวมท่อหด (Heat Shrink Tube) ขนาด 1mm ก่อนบัดกรี เพื่อป้องกันสายไฟช็อตกัน จากนั้นใช้ความร้อนทำให้ท่อหดรัดสายให้แน่น

3.3 ฝังเกลียวและประกอบตัวเครื่อง (Assembly)

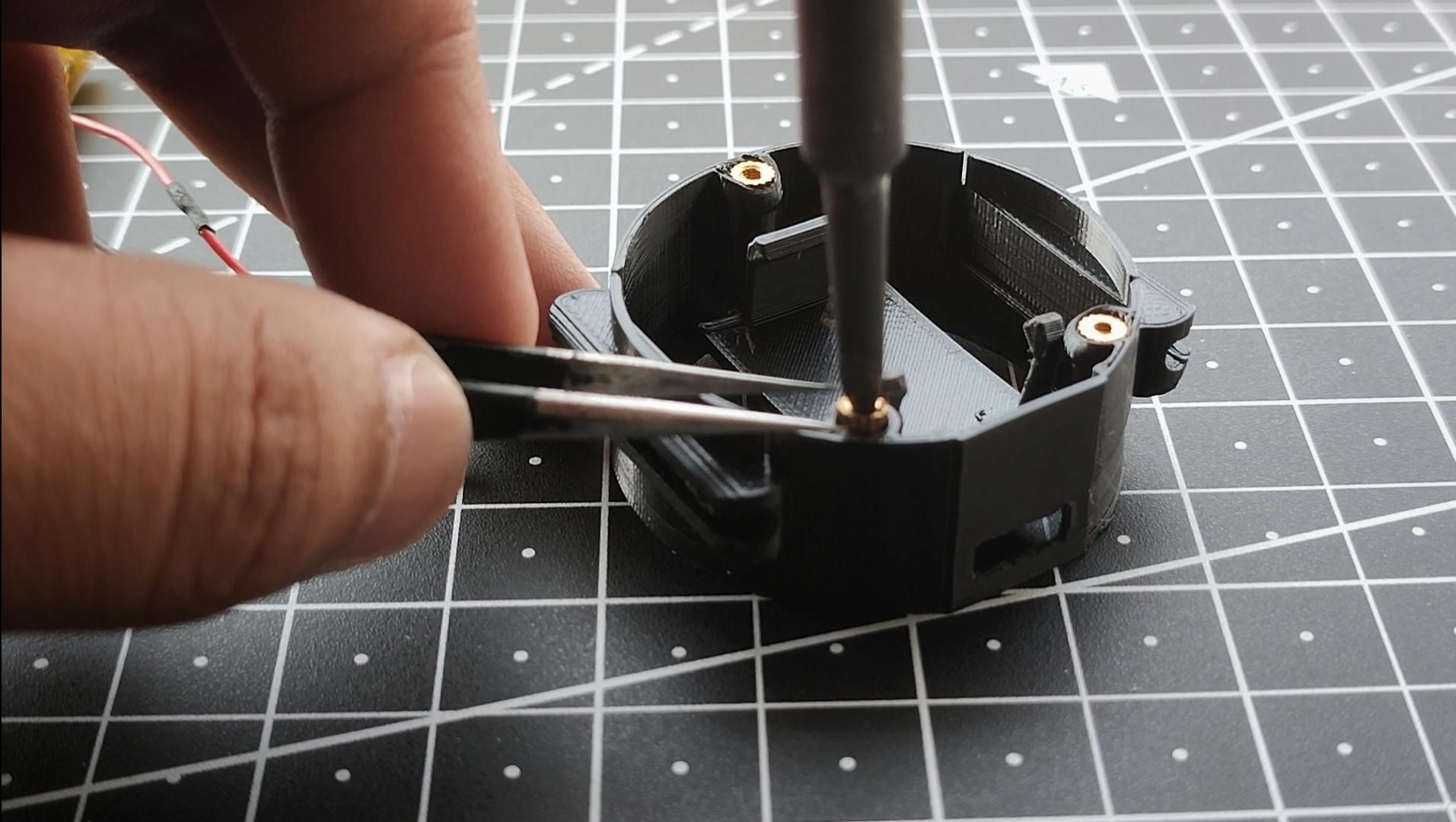

• ใช้หัวแร้งดันเกลียวทองเหลือง (Heat Inserts) ลงในรูของฝาหลังเคส 3D Print
• ค่อยๆ สอดหน้าจอ WaveShare ลงในเคสส่วนกลาง โดยเล็งพอร์ต Type-C ให้ตรงช่อง
• ใส่แหวนล็อคหน้าจอด้านบนให้แน่น
• เสียบสายแบตเตอรี่เข้ากับบอร์ด จัดเก็บสายให้เรียบร้อย ปิดฝาหลังแล้วขันสกรู
• สุดท้าย ใส่สาย Apple Watch เข้ากับตัวเรือน เป็นอันเสร็จสิ้น!

4. ฟีเจอร์และการใช้งาน (Using the Watch)

ตัวเครื่องออกแบบ UI ให้ใช้งานผ่านระบบสัมผัส (Touchscreen) ได้ทั้งหมด โดยไม่ต้องต่อแอปมือถือหรืออินเทอร์เน็ตให้ยุ่งยาก:

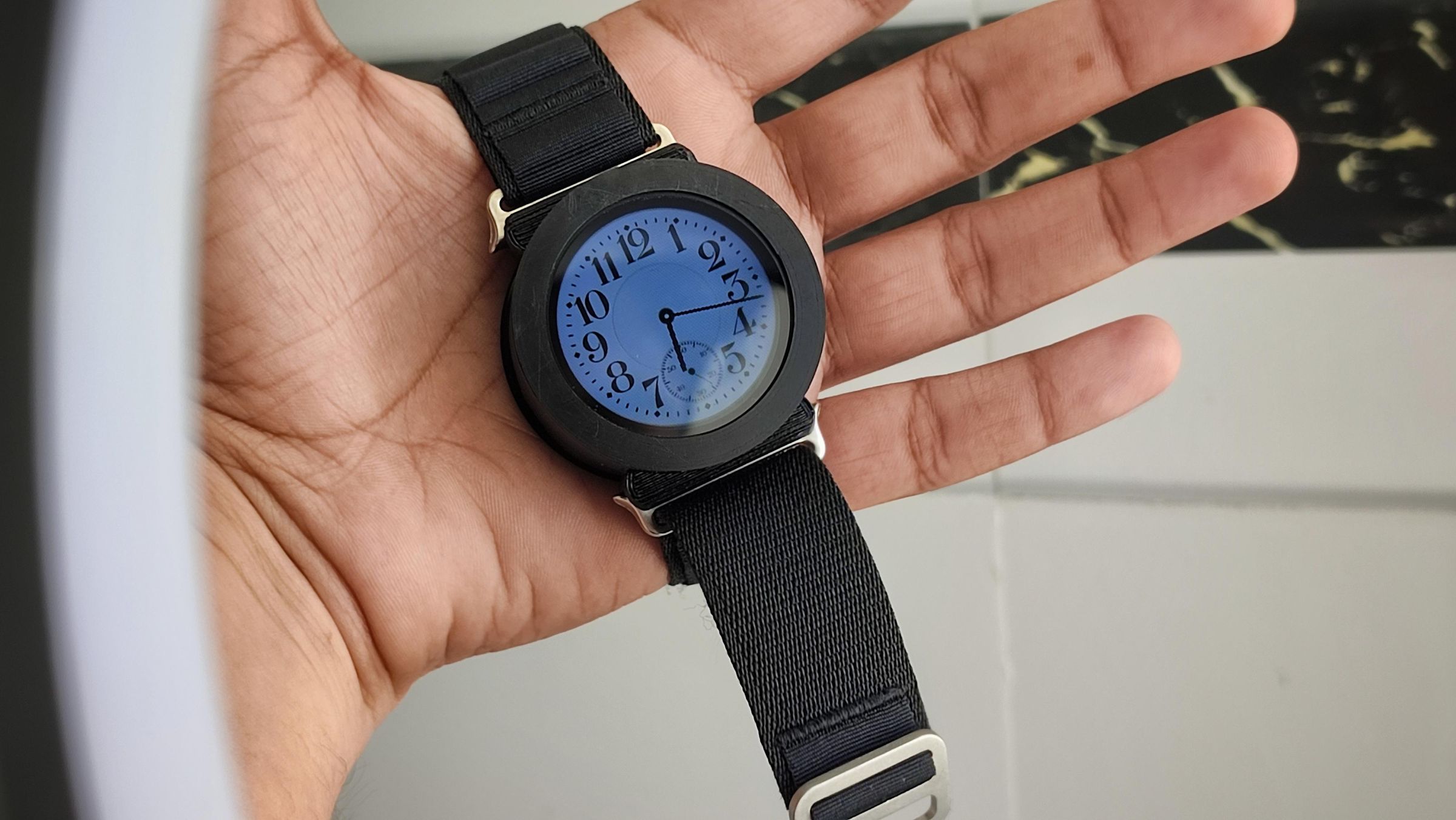

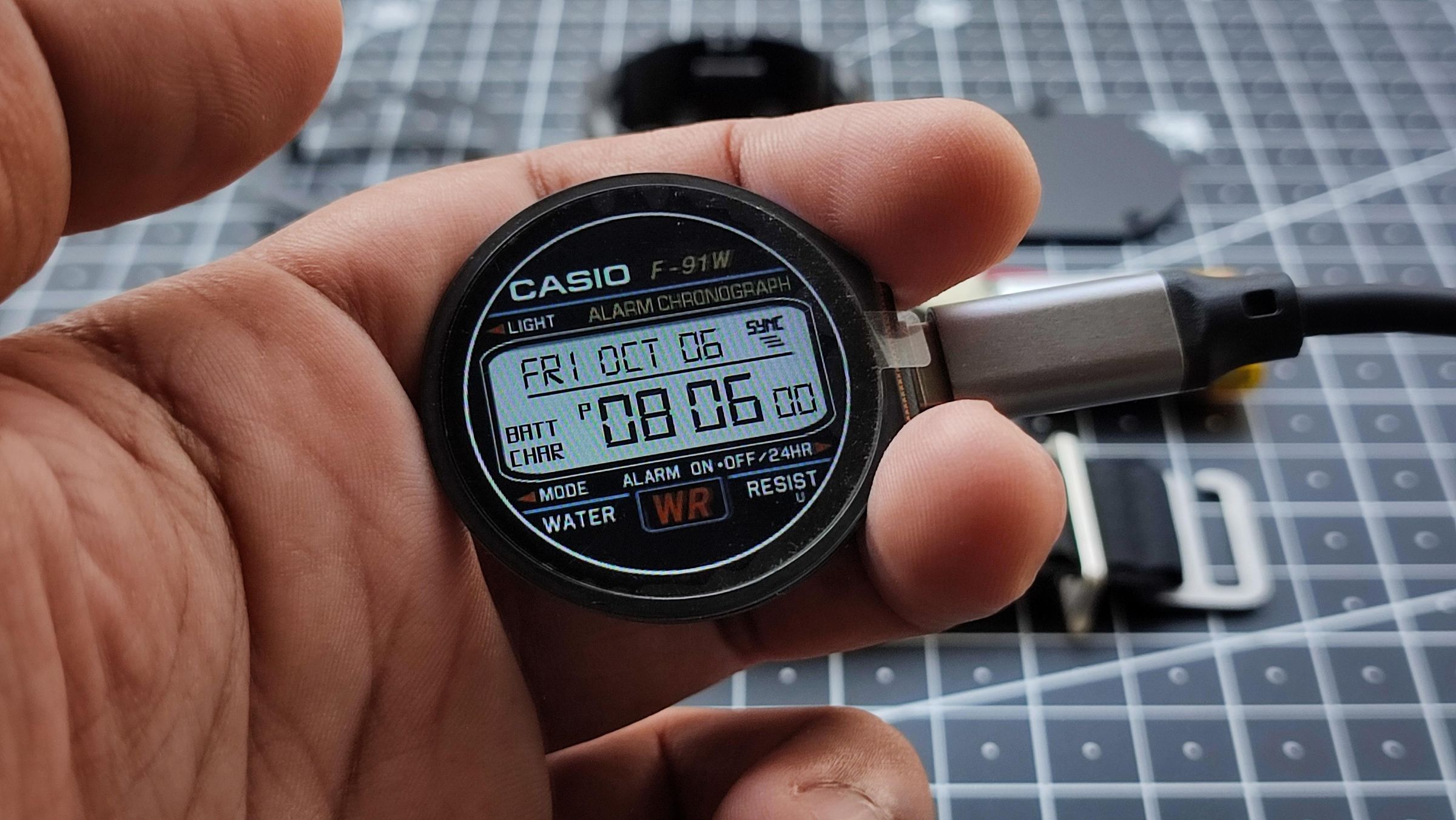

• Watch Faces: ปัดซ้าย/ขวา เพื่อเปลี่ยนรูปแบบหน้าปัดนาฬิกาที่มีให้เลือกหลากหลายสไตล์
• Time Settings: กดค้างที่หน้าจอเพื่อตั้งเวลา, วันที่ และปรับโหมด (12/24 ชั่วโมง)
• Extra Features: ปัดขึ้น/ลง เพื่อปรับความสว่าง (Brightness), ใช้งานนาฬิกาจับเวลา (Stopwatch), หมุนหน้าจอ (Rotate Screen) และตั้งเวลาพักหน้าจอ (Sleep Time) เพื่อประหยัดแบตเตอรี่

5. วิดีโอสาธิตการทำงาน

ลองมาชมวิดีโอสาธิตการใช้งานจริงของ ChronoWatch X2040 กันครับ ว่าหลังจากประกอบเสร็จแล้ว หน้าตาและระบบสัมผัสจะลื่นไหลแค่ไหน

โปรเจกต์นี้นอกจากจะได้นาฬิกาเท่ๆ ไว้ใช้งานแล้ว ยังเป็นก้าวแรกที่ดีเยี่ยมในการเรียนรู้ระบบฝังตัว (Embedded System) และงานออกแบบ 3D ย้ำอีกครั้งว่า ถ้าใครอยากประกอบตาม ต้องเข้าไปดูรายละเอียดเต็มๆ ได้ที่ ลิงก์ต้นฉบับนี้เลย รับรองว่าได้ความรู้แน่นๆ กลับไปแน่นอนครับ!
