โฉมหน้า ESP32 Bit Pirate Dock บอร์ดเสริมสุดเฟี้ยวที่สายโปรโตคอลต้องมี!
Wassup ชาวเมกเกอร์สายหาทำ! 🛠️ ใครชอบแกะ แงะ ดมกาว (เอ้ย! ดมบัสข้อมูล I2C/SPI) วันนี้มีของเล่นสายฮาร์ดแวร์แฮกกิ้งมาป้ายยาครับ นั่นก็คือโปรเจกต์ ESP32 Bit Pirate Dock ที่จะจับเอาบอร์ด Espressif ESP32-S3 DevKit ธรรมดาๆ มาอัปเกรดร่างให้กลายเป็นมีดพับสวิสสารพัดประโยชน์สำหรับช่างอิเล็กทรอนิกส์!
ถ้าพูดสั้นๆ (TL;DR) ตัว Dock นี้มันคือ Carrier Board หรือบอร์ดลูกข่ายแบบ Open-source แค่เราเอาบอร์ด ESP32-S3 ไปเสียบลงไป แล้วแฟลชเฟิร์มแวร์ ESP32 Bit Pirate เราก็จะได้เครื่องมือสำหรับเจาะและวิเคราะห์โปรโตคอลแบบมัลติฟังก์ชัน ที่สำคัญคือมันคุยกับอุปกรณ์ภายนอกได้ทั้งไฟ 1.8V, 3.3V และ 5V อย่างปลอดภัย แถมเสียบเข้ากับสายโพรบของ Bus Pirate รุ่นเก๋าได้พอดีเป๊ะ!
ทำไมถึงต้องสร้างบอร์ด Dock ตัวนี้ขึ้นมา? 🧐 (Pain Point สุดคลาสสิก)
ต้องยอมรับเลยว่า ESP32-S3 เป็นชิปที่แรงจัดปลัดบอก มีทั้ง Wi-Fi/BLE ครบ แถมด้วยเฟิร์มแวร์ Bit Pirate ก็สามารถ Sniff (ดักจับข้อมูล), ขับสัญญาณ I2C, SPI, UART, 1-Wire ยัน JTAG ได้ตั้งแต่แกะกล่องเลย... อ้าว แล้วทำไมต้องทำบอร์ดเสริมอีกล่ะ?
ปัญหาโลกแตกเรื่องแรงดันไฟ: บอร์ด ESP32-S3 ทำงานที่ไฟ 3.3V แต่ของที่เราจะไปเทส (DUTs) บางทีก็เป็นชิปแฟลช 1.8V หรือเป็นบัสรุ่นเก่าที่ใช้ไฟ 5V ถ้าเอาขา GPIO ไปเสียบตรงๆ ก็เตรียมตัวบอกลาบอร์ดได้เลย! บอร์ด Dock ตัวนี้เลยใส่ วงจรแปลงแรงดันไฟ (Level Translator) มาให้ เราสามารถเลือกสวิตช์ระดับไฟให้ตรงกับอุปกรณ์เป้าหมายได้เลย บอร์ดไม่ขิตแน่นอน
ยืมของเก่ามาใช้ซ้ำ (Ecosystem): อุปกรณ์เสริมพวกสายเสียบหรือคลิปหนีบของ Bus Pirate เดิมมันดีและมีเยอะมาก บอร์ดนี้เลยจัดขา Pinout ให้ตรงกันเป๊ะ ใครมีสายโพรบเดิมอยู่แล้วก็เอามาเสียบใช้ต่อได้เลย ไม่ต้องเสียเงินซื้อใหม่ครับ
⚠️ คำเตือนเรื่องแรงดันไฟ (สำคัญมาก!)
ถึงแม้ตัวบอร์ดจะมีวงจรแปลงไฟ แต่รองรับเฉพาะระดับ 1.8V / 3.3V / 5V เท่านั้นนะครับ การเอาไปต่อกับอุปกรณ์ที่ใช้แรงดันไฟนอกเหนือจากนี้ อาจทำให้บอร์ด ESP32-S3 กลับบ้านเก่าแบบถาวรได้เลย!
ความเจ๋งของเฟิร์มแวร์ ESP32 Bit Pirate 💻
ขอคารวะผู้พัฒนาอย่างคุณ geo-tp ที่ทำเฟิร์มแวร์ ESP32 Bit Pirate ออกมาให้โหลดฟรีๆ มันเปลี่ยน ESP32 ให้ทำงานผ่าน USB Serial Terminal หรือรัน Web CLI ผ่านเบราว์เซอร์ได้เลย โดยความสามารถคร่าวๆ มีตามนี้:
ดักจับและส่งสคริปต์ I2C, SPI, UART, 1-Wire, CAN, JTAG/SWD
สแกนหา I2C Bus, สั่ง Glitch, ดึงข้อมูลจาก EEPROM และ SPI Flash, หาค่า Baud Rate อัตโนมัติ
รองรับงานวิทยุ (Radio) ทั้ง Wi-Fi, BLE, Sub-GHz, RFID และ IR กว่า 80 โปรโตคอล!
💡 Maker's Tip: เฟิร์มแวร์ตัวนี้ไม่ได้รันได้แค่บน ESP32-S3 DevKit ธรรมดานะครับ แต่ตระกูล M5Stack อย่าง M5StickC ESP32-PICO , Cardputer , StickS3 หรือแม้แต่ XIAO ESP32S3 Sense ก็รองรับด้วยนะ!ESP32 ซีรีส์ต่างๆ หรือเซนเซอร์เจ๋งๆ เพื่อเอามาลุยโปรเจกต์หาทำแบบนี้ แวะมาจัดของที่ Globalbyte Shop ได้เลย ของแท้พร้อมส่ง แอดมินให้คำปรึกษาไว้วัยรุ่นชอบแน่นอน!
ขั้นตอนการใช้งาน (How to use) 🛠️
สายหาทำเตรียมตัวให้พร้อม การเซ็ตอัปนั้นง่ายและใช้เวลาไม่ถึง 5 นาที:
เตรียมบอร์ด ESP32-S3: ใช้บอร์ด DevKitC-1 ของแท้หรือบอร์ด Clone ก็ได้ ขอแค่ขามันตรงและมี Flash ตั้งแต่ 8MB ขึ้นไป
แฟลชเฟิร์มแวร์: เสียบสาย USB เปิดเว็บเบราว์เซอร์ (Chromium-based) แล้วกดใช้ Web Flasher คลิกเดียวจบ! (อย่าลืมเลือกรุ่นเฟิร์มแวร์ให้ตรงสเปกบอร์ดล่ะ)
ประกอบร่าง: เอาบอร์ด ESP32 เสียบลงไปในตัว Dock ถ้ามีเคสก็ประกอบปิดซะให้เรียบร้อย
เลือกระดับไฟให้ตรง (สำคัญ!): สับสวิตช์บน Dock เลือก 1.8V, 3.3V หรือ 5V ให้ตรงกับอุปกรณ์ที่เราจะไปจิ้ม

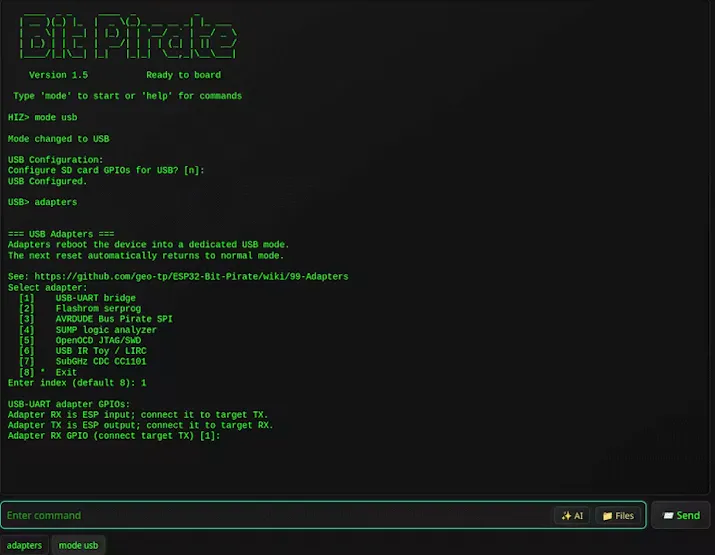

เริ่มลุยได้เลย: เสียบสายโพรบ Bus Pirate แล้วเปิด Serial Terminal ลุยดึงข้อมูล หรือดักจับโปรโตคอลกันให้ยับ!
▼ ดูรูปการประกอบ, โมเดล 3D และโครงสร้างบอร์ด ▲ ซ่อนรายละเอียดเพิ่มเติม
กระบวนการออกแบบและการผลิตวงจร 📐
โปรเจกต์นี้ใช้โปรแกรม KiCad ในการออกแบบวงจรทั้งหมด โดยหัวใจสำคัญคือไอซีเบอร์ TXS0108 ที่ใช้แปลงแรงดันไฟให้สัญญาณวิ่งเข้า-ออกแบบรวดเร็ว ไม่มีอาการหน่วง ส่วนใครอยากสั่งทำแผ่น PCB ก็ส่งไฟล์ Gerber ไปสั่งตัดที่ PCBWay ได้เลย (โปรเจกต์นี้เค้าสปอนเซอร์ด้วยนะ)
ลายปรินต์ PCB ที่ออกแบบมาอย่างเนี๊ยบ

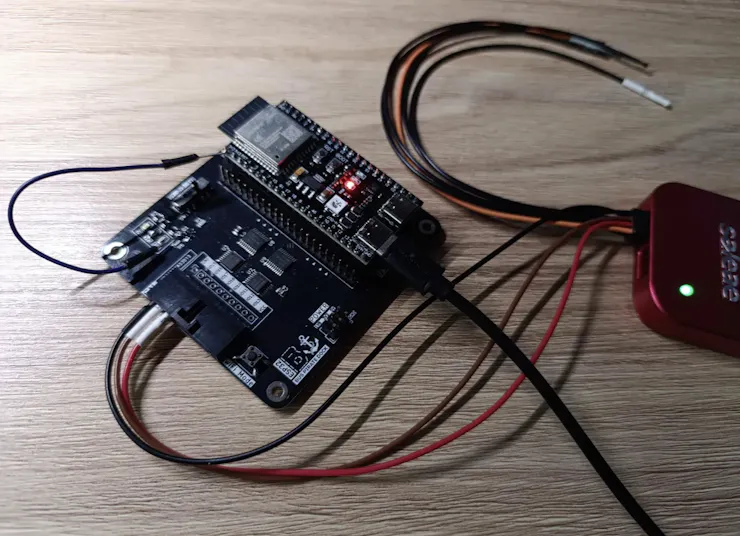

เมื่อประกอบเข้ากับเคสและสายโพรบ Bus Pirate ดั้งเดิม
ภาพการใช้งานจริง 🔍

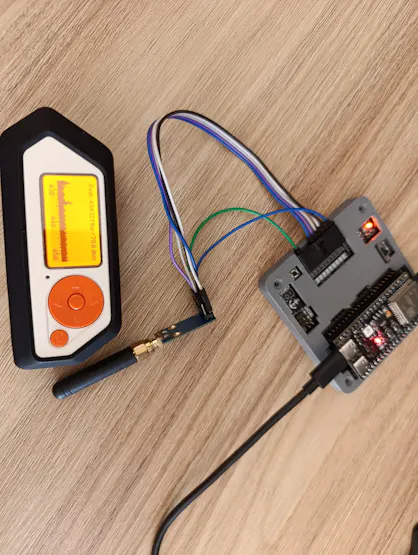

เสียบสายเข้าบอร์ดจริง อ่านค่ากันจะๆ ผ่าน Terminal
โมเดลเคส 3D และการประกอบ 📦
ตัวเคสออกแบบด้วย Autodesk Fusion เป็นแบบประกอบ 2 ชิ้น ปรินต์ด้วยเครื่อง 3D Printer ทั่วไปได้เลยครับ จะได้พกใส่กระเป๋าไปลุยงานได้แบบไม่ต้องกลัวบอร์ดช็อต
ดีไซน์เคสแบบคลีนๆ ปกป้องบอร์ดได้รอบด้าน

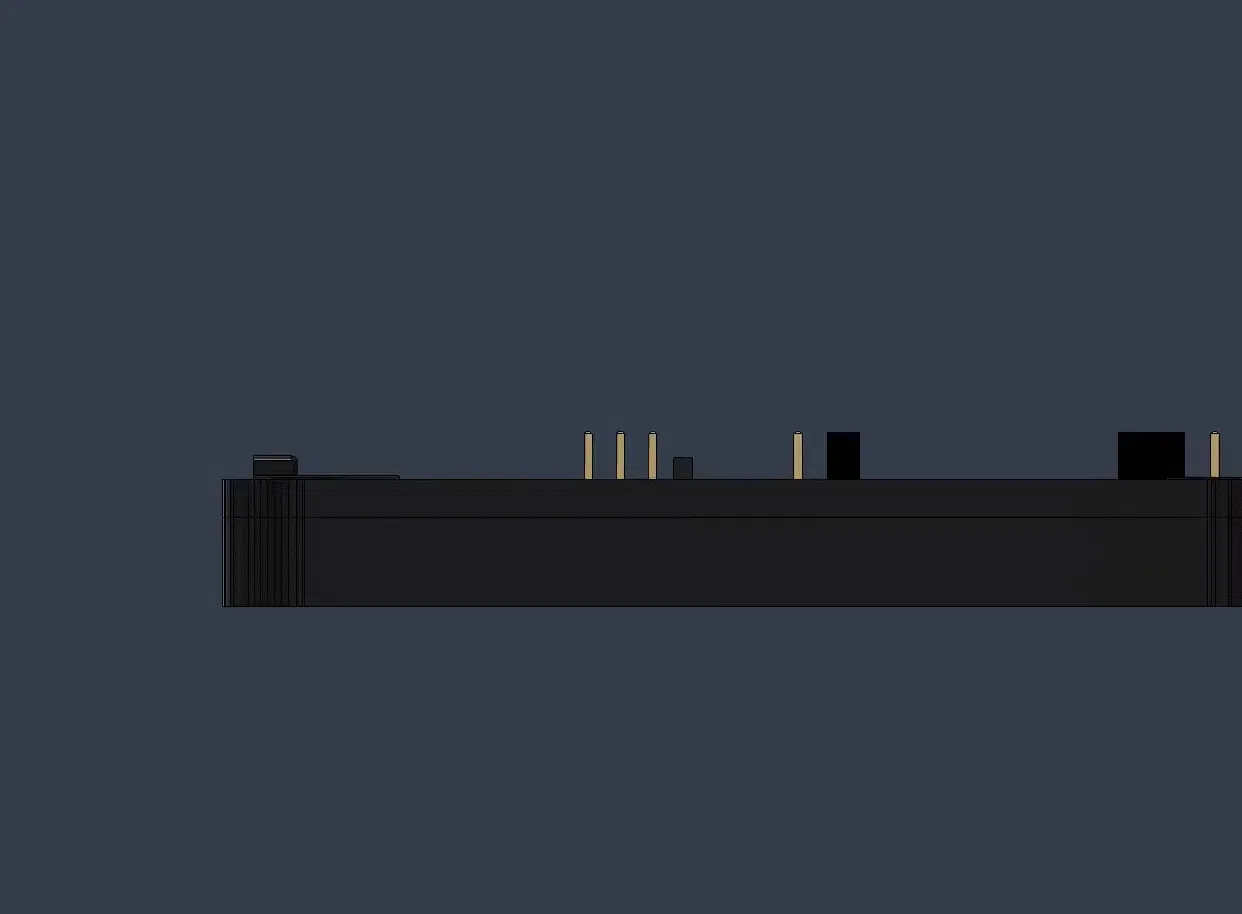

ภาพเคลื่อนไหว (GIF) โชว์การประกบร่างของเคสและบอร์ด
📚 แหล่งข้อมูลศึกษาเชิงลึกและไฟล์ดาวน์โหลด:
เนื่องจากตัวฮาร์ดแวร์มีความซับซ้อนเรื่องลายวงจร ใครที่อยากเอาไปสานต่อ แนะนำให้ไปโหลดไฟล์ต้นฉบับได้เลย โปรเจกต์นี้เปิดเป็น Open-source 100% ครับ!
*คำเตือนและข้อแนะนำ: บทความนี้เป็นการสรุปเนื้อหาจากภาษาอังกฤษเพื่อให้เข้าใจง่ายขึ้น ข้อมูลเชิงเทคนิคบางส่วนอาจมีความคลาดเคลื่อน ผู้ที่ต้องการประกอบใช้งานจริงควรศึกษา
บทความต้นฉบับ และตรวจสอบวงจรให้ละเอียดก่อนลงมือทำ เพื่อป้องกันความเสียหายต่อฮาร์ดแวร์ครับ
