แฮ็กข้อมูลรถยนต์ผ่านพอร์ต OBD-II ดึง CAN Bus ส่งขึ้น Cloud แบบเรียลไทม์!

สวัสดีชาว Maker และสายซิ่งทุกคนครับ! 🛠️ เวลาขับรถอยู่ดีๆ แล้วไฟ "Check Engine" สว่างวาบขึ้นมาบนหน้าปัด คุณเคยสงสัยไหมครับว่าสมองกลของรถกำลังฟ้องอะไรเราอยู่?

รถยนต์สมัยใหม่เปรียบเสมือนคอมพิวเตอร์ติดล้อ มันส่งข้อมูลคุยกันผ่าน CAN bus ตลอดเวลา และพอร์ต OBD-II (ที่มักซ่อนอยู่ใต้พวงมาลัย) ก็คือประตูวิเศษที่จะพาเราเข้าไปอ่านข้อมูล Diagnostic เหล่านั้นแบบ Exclusive สุดๆ

สรุปภาพรวมโปรเจกต์ (Overview) 🔎

โปรเจกต์นี้เป็นการสร้างอุปกรณ์จิ๋วเพื่อเสียบเข้ากับพอร์ต OBD-II โดยมีเป้าหมายหลักคือ:

• อ่านค่าพื้นฐาน: ดึงข้อมูลความเร็ว, รอบเครื่อง, อุณหภูมิน้ำ ฯลฯ ส่งขึ้น Cloud แบบอัตโนมัติ
• ตรวจจับพฤติกรรมอันตราย: เช็คว่าคนขับ "เหยียบเบรกและคันเร่งพร้อมกัน" หรือไม่? (ถ้าทำบ่อยๆ เบรกพังเสียเงินหลักหมื่นแน่นอน!)
• แจ้งเตือนเรียลไทม์: ถ้าพบว่าเหยียบพร้อมกัน ไฟ LED แดงจะสว่าง และยิง Alert เข้ามือถือหรือ Cloud ทันที!

ฮาร์ดแวร์ที่ต้องใช้ (Hardware Stack) 🧩

อุปกรณ์ถูกออกแบบมาให้ "ทนทานพอสำหรับรถยนต์" แต่ก็ต่อวงจรได้ง่ายๆ สไตล์ Maker ครับ:

• ไมโครคอนโทรลเลอร์ (MCU): Adafruit Feather M4 CAN Express (ตัวนี้มีชิปรองรับการอ่าน CAN bus ในตัว)
• โมดูล Cellular (Cloud): Blues Notecard + บอร์ดฐาน Notecarrier F สำหรับยิงข้อมูลขึ้นอินเทอร์เน็ต
• ระบบไฟเลี้ยง: ตัวแปลงไฟ 12V-to-5V (Buck Converter) และแบตเตอรี่ LiPo สำหรับสำรองไฟตอนดับเครื่อง
• เซนเซอร์ไฟเบรก: ตัวแปลงแรงดัน (Level converter) 12V-to-3.3V ของ DFRobot (เพื่อกันบอร์ดพังจากไฟรถ)

5 ขั้นตอนการทำงานของระบบ (How It Works) ⚙️

เพื่อให้ระบบทำงานเสถียร ผู้พัฒนาได้แบ่งการเขียนโปรแกรม (Firmware) ออกเป็น 5 เฟสครับ:

1. เชื่อมต่อ CAN Bus: ตั้งค่าบอร์ดให้คุยกับรถรู้เรื่อง
2. อ่านสัญญาณเบรก: ดึงไฟ 12V จากกล่องฟิวส์ไฟเบรกมาลดแรงดันเหลือ 3.3V และทำ Debounce กันสัญญาณหลอก
3. อ่านคันเร่งแบบไดนามิก: รถแต่ละคันตอนปล่อยคันเร่งค่าจะไม่เท่ากัน ระบบจึงต้องจำค่า Baseline ไว้เสมอ และจะถือว่า "เหยียบ" ก็ต่อเมื่อค่าพุ่งทะลุ Baseline
4. ยิง Alert ข้ามโลก: ถ้าเหยียบเบรก+คันเร่งพร้อมกัน ให้ไฟ LED ติด และส่งข้อมูล JSON ขึ้น Cloud ทันที!
5. รายงานสุขภาพรถ (Diagnostics): ทุกๆ 30 วินาที จะแอบดูค่าต่างๆ (RPM, ความร้อน, แบตเตอรี่) แล้วส่งข้อมูลสรุปขึ้น Dashboard ทุกๆ 30 นาที

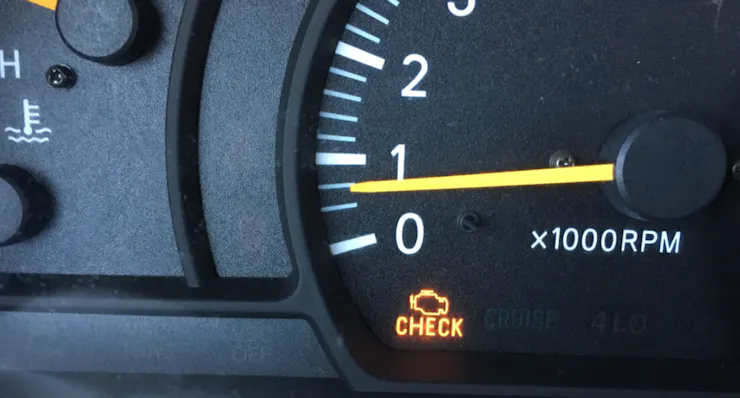

ไฟ Check Engine แจ้งเตือนความผิดปกติของรถยนต์

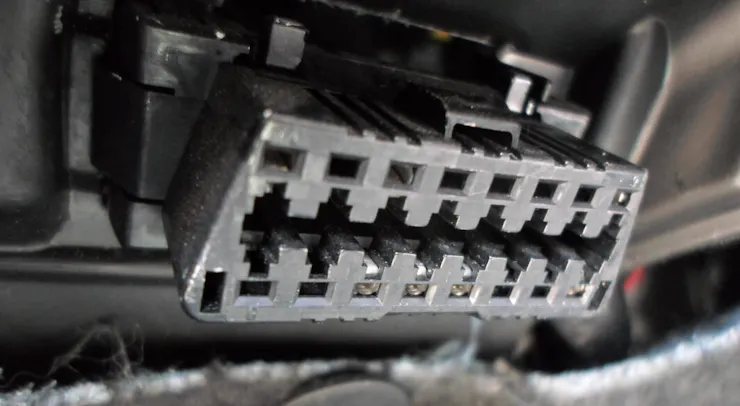

พอร์ต OBD-II ที่อยู่ใต้พวงมาลัยรถ

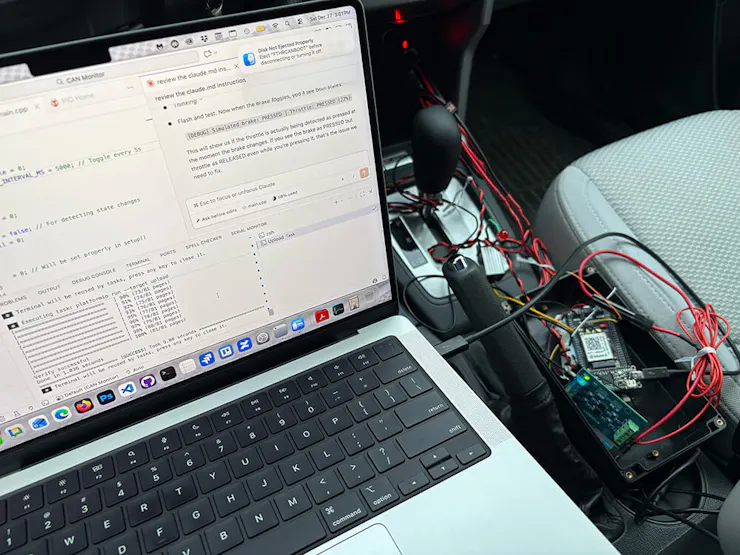

บรรยากาศการนั่ง Debug โค้ดสดๆ ภายในรถยนต์

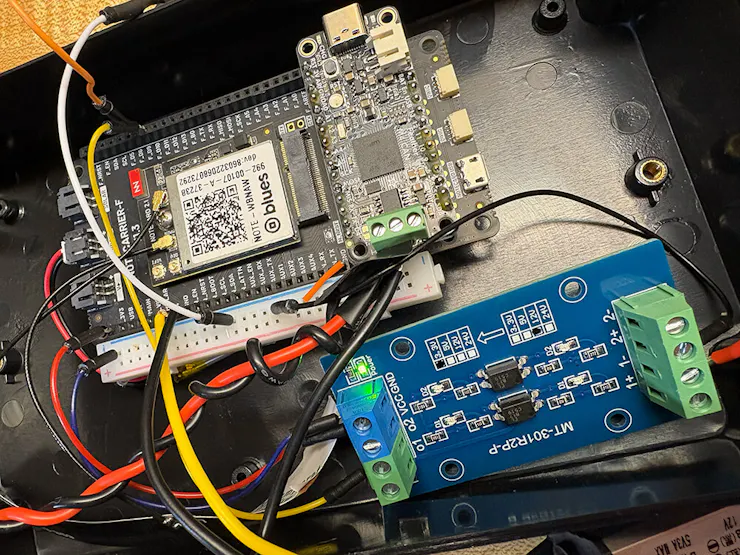

การเดินสายไฟ Prototype เบื้องต้น

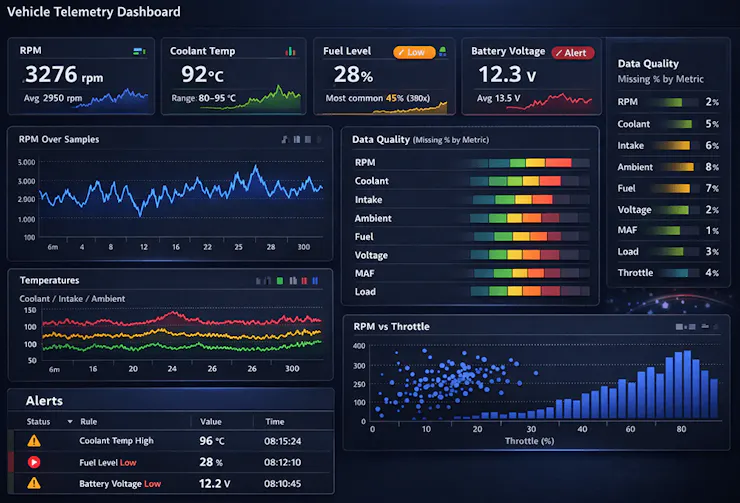

หน้าจอ Cloud Dashboard ที่แสดงข้อมูล Diagnostics จากรถแบบเรียลไทม์

เคล็ดลับ: สั่ง AI (Claude) เขียนโค้ดให้! 🤖

ความพีคคือโปรเจกต์นี้ผู้พัฒนาไม่ได้นั่งพิมพ์โค้ด C++ เองทั้งหมดครับ! เขาใช้วิธีที่เรียกว่า "Vibe coding" โดยการป้อนคำสั่ง (Prompt) อย่างละเอียดให้ AI ร่างโค้ดให้ทั้งหมด นี่คือตัวอย่างโครงสร้างคำสั่งที่คุณสามารถก๊อปปี้ไปประยุกต์ใช้ได้:

OBD/CAN Monitor
I am going to build a project that uses the OBD port and 12V brake line from a vehicle. The firmware will be written with Arduino/C. ALWAYS ask questions if there are any unknowns or uncertainties.

Here are all of the hardware components:
- Host MCU is Adafruit Feather M4 CAN Express
- Blues Notecarrier F & Notecard WBNA
- 12V to 5V DC Buck Converter
- DFRobot 12V to 3.3V level converter
- LED & 3000 mAh LiPo Battery

Wiring instructions:
- OBD pin 6 (CANH) → Feather CANH
- OBD pin 14 (CANL) → Feather CANL
- DFR9011 Signal Output 1 → Notecarrier F_D10
(etc...)

Phase 1: Scope is limited to CAN bring up only.
Phase 2: Focus on identifying CAN IDs for brake pedal.
Phase 3: Poll OBD port on a cadence and light up LED when accelerator is pressed.
Phase 4: Combine Phase 2 and 3 to alert when brake AND accelerator are pressed.
Phase 5: Gather diagnosing data (Speed, RPM, Load, Fuel) every 30s and sync automatically every 30 mins.
