ทำหุ่นยนต์ไต่เชือก (Rope Climbing Bot) สั่งการผ่าน Wi-Fi ด้วย Arduino UNO R4

IoT-Based Rope Climbing Bot

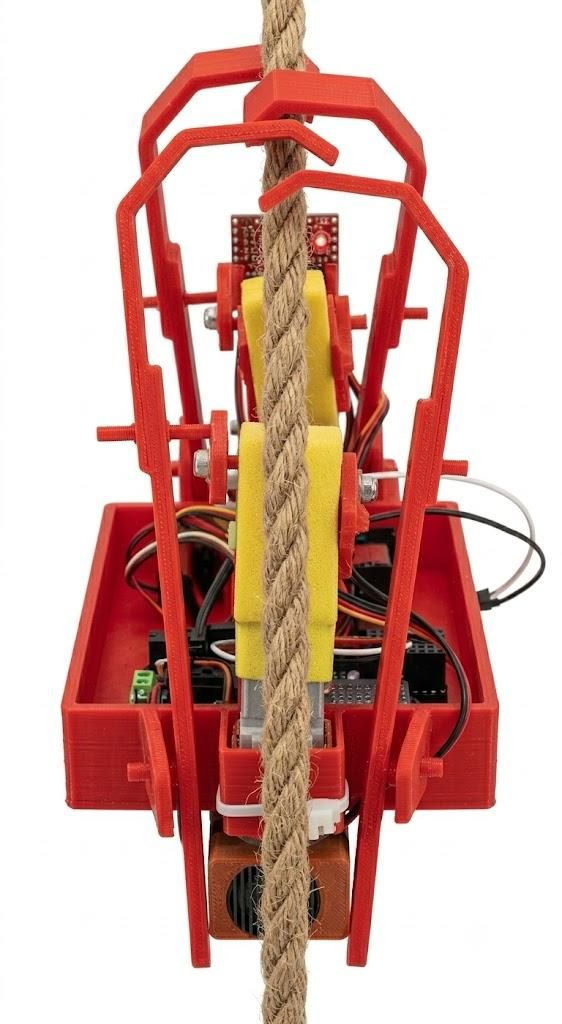

โฉมหน้าหุ่นยนต์ปีนเชือกไร้สาย สั่งการขึ้น-ลง ผ่านแอปมือถือได้แบบชิลๆ!

Wassup ชาว Maker ทุกคน! 🤖 ใครเบื่อทำหุ่นยนต์รถเดินตามเส้น หรือหุ่นยนต์วิ่งบนพื้นธรรมดาๆ แล้วบ้าง? วันนี้เราจะพาไปฉีกกฎแรงโน้มถ่วง กับโปรเจกต์ "หุ่นยนต์ปีนเชือก (Rope Climbing Bot)" ที่ทำงานแบบไร้สาย (IoT) สั่งการผ่านแอปมือถือได้เลย!2649

โปรเจกต์นี้เป็นการผสมผสานระหว่างงานเขียนโค้ด (Embedded Systems), การออกแบบเครื่องกล (CAD Design), และระบบสื่อสารไร้สายเข้าด้วยกัน2650 โดยใช้บอร์ดขวัญใจมหาชนรุ่นใหม่อย่าง Arduino UNO R4 WiFi เป็นสมองกลหลัก2665 สั่งงานแอปพลิเคชัน Blynk IoT เพื่อควบคุมทิศทางและความเร็วของมอเตอร์ครับ2651, 2656

แกะกล่องดูอะไหล่: ใช้อะไรบ้าง? 🛠️

ของที่ใช้ในโปรเจกต์นี้ เป็นไอเทมคลาสสิกที่สายฮาร์ดแวร์น่าจะคุ้นเคยกันดีครับ:2697

  • สมองกล: Arduino UNO R4 WiFi (ตัวนี้มีชิป ESP32 ฝังมาให้ ต่อเน็ตได้เลย)2699
  • ตัวขับมอเตอร์: L298N Motor Driver Module ยอดฮิต2700
  • กล้ามเนื้อ: มอเตอร์เกียร์ BO Motors จำนวน 2 ตัว2701
  • พลังงาน: แบตเตอรี่ Li-ion (เช่น 18650) เพื่อความเบาและจ่ายกระแสได้สูง2702
  • บอดี้: โครงสร้างจากการปริ้นท์ 3D (3D Printed Chassis) และกลไกหนีบเชือก (Rope Gripping Mechanism)2703, 2725

💡 ป้ายยาไอเทมเด็ด: การออกแบบกลไก "หนีบเชือก (Gripping Mechanism)" ถือเป็นหัวใจสำคัญของโปรเจกต์นี้เลยครับ ถ้าทำไม่ดีหุ่นจะรูดปรื๊ดตกลงมาพังแน่ๆ! การใช้เครื่องปริ้นท์ 3D (3D Printer) จึงตอบโจทย์มากเพราะออกแบบแก้จุดบกพร่องได้ง่าย2779, 2780

หากเพื่อนๆ กำลังหาซื้อ บอร์ด Arduino UNO R4, โมดูลไดร์ฟมอเตอร์ L298N, หรือมอเตอร์ BO แวะมาจัดของแท้พร้อมส่งได้ที่ Globalbyte Shop เลยครับ! แถมเรายังมีบริการ รับปริ้นท์ชิ้นงาน 3D ด้วยนะ ทัก LINE OA มาส่งไฟล์ให้เราประเมินราคาได้ฟรี!

ภาพรวมการทำงาน (Step Overview) 🏃♂️💨

โปรเจกต์นี้มีขั้นตอนค่อนข้างเยอะ (ทั้งหมด 15 สเต็ป) แอดมินขอสรุปใจความสำคัญมาให้ดูครับ:2641

  1. ออกแบบและปริ้นท์ 3D: ร่างแบบโครงสร้างหุ่นยนต์ในโปรแกรม CAD (Onshape) เพื่อกำหนดจุดยึดมอเตอร์และบอร์ดให้สมดุล2725, 2726
  2. ประกอบกลไก: นำมอเตอร์ BO ทั้ง 2 ตัว ไปยึดเข้ากับแขนหนีบเชือก เพื่อให้ลูกกลิ้งมีแรงบีบเชือกมากพอที่จะดึงตัวหุ่นขึ้นไปได้2793, 2794
  3. ต่อวงจร (Wiring): ต่อสายจากพิน D5-D10 ของ Arduino เข้ากับ IN1-IN4 และขั้ว ENA, ENB ของบอร์ด L298N เพื่อควบคุมทิศทางและความเร็วแบบ PWM2829, 2830, 2831, 2832, 2833, 2836, 2838
  4. เซ็ตอัปแอป Blynk: สร้าง Dashboard ในมือถือ กำหนด Virtual Pins (V0-V4) สำหรับปุ่ม เดินหน้า, ถอยหลัง, หยุด, และปรับความเร็ว2853, 2854, 2856, 2857, 2858, 2863, 2865
  5. อัปโหลดโค้ด: ใช้ Arduino IDE อัปโหลดโค้ดที่ใส่ Wi-Fi SSID และ Auth Token ของ Blynk ลงไป ก็พร้อมซิ่งแล้ว!2886, 2888, 2890, 2891, 2892, 2893

⚠️ คำเตือนสำหรับสายประกอบ

เนื่องจากบอร์ด L298N ต้องการกระแสไฟสูงในการขับมอเตอร์ แนะนำให้ต่อไฟจากแบตเตอรี่ Li-ion เข้า L298N โดยตรง (ช่อง 12V) แล้วค่อยต่อพ่วงไฟมาเลี้ยงบอร์ด Arduino นะครับ อย่าดึงไฟจากพอร์ต USB ของคอมพิวเตอร์ไปจ่ายมอเตอร์เด็ดขาด ไม่งั้นคอมอาจจะพังได้!

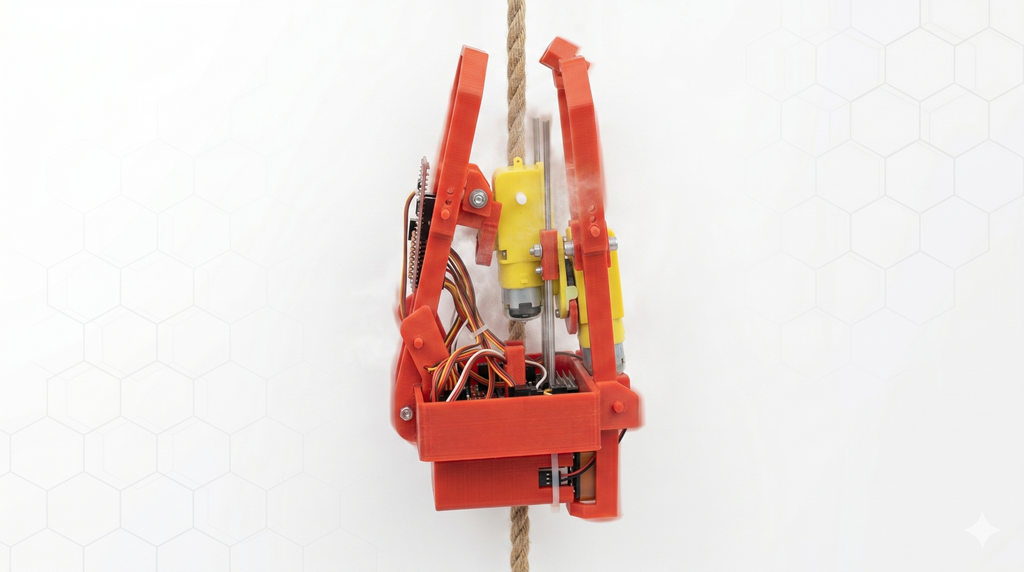

Components List
รายการอุปกรณ์ทั้งหมดที่ต้องใช้ในโปรเจกต์นี้

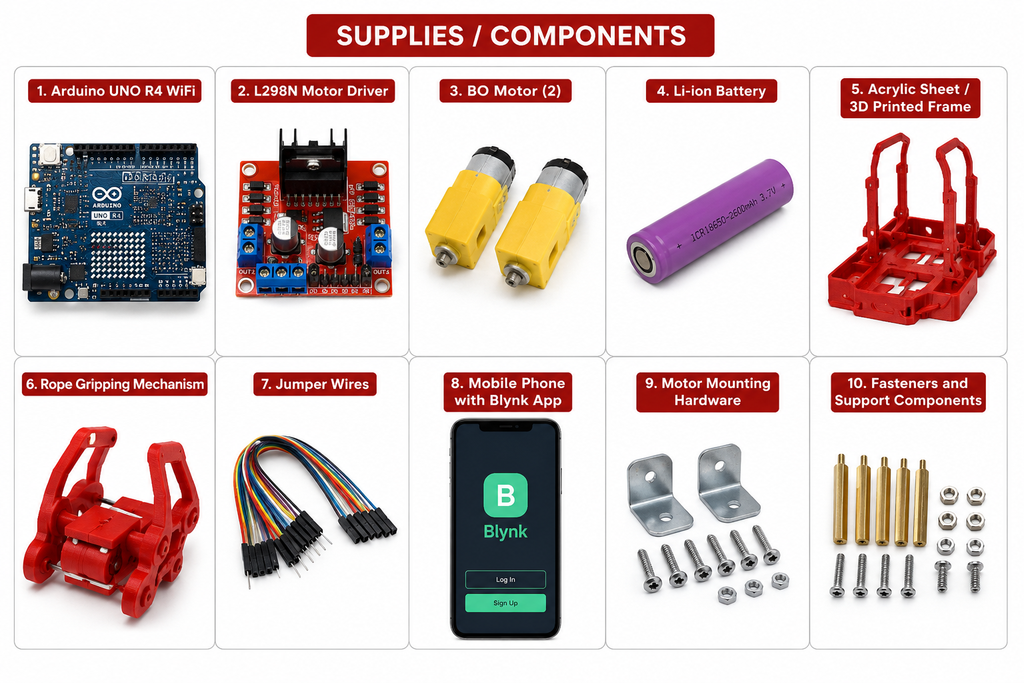

Onshape CAD Design
การออกแบบโครงสร้างหุ่นยนต์ด้วยโปรแกรม CAD (Onshape) ก่อนนำไปปริ้นท์ 3D

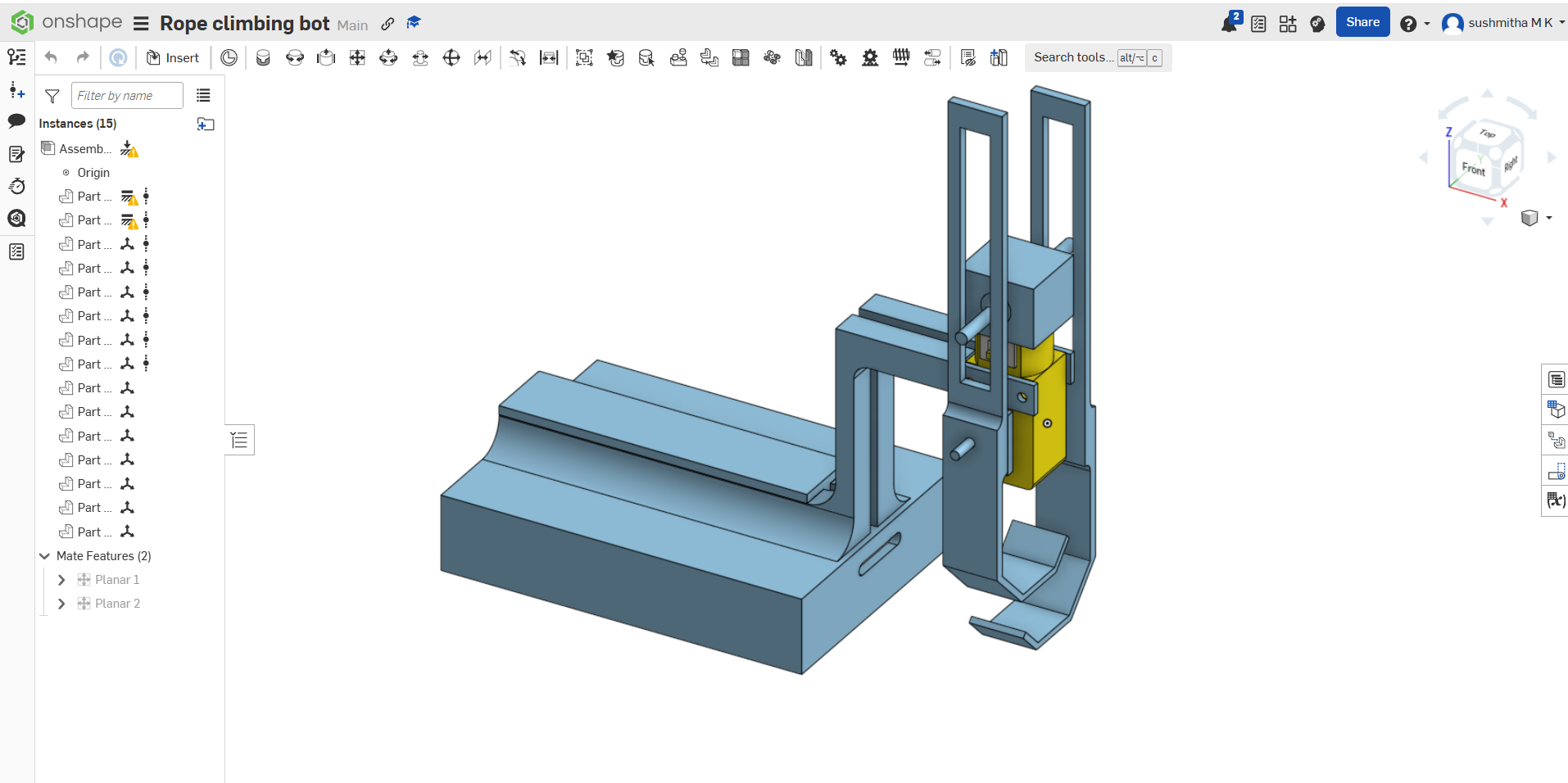

Assembly Multi View
หน้าตาการประกอบโครงสร้างหลัก (Chassis) ดูได้ทั้งด้านหน้า ด้านข้าง และมุม Isometric

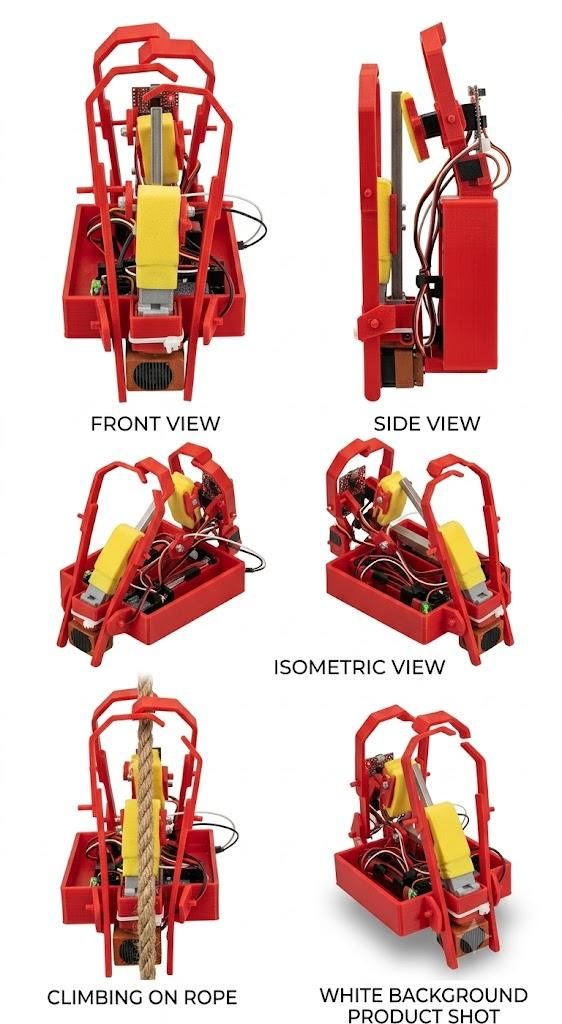

Rope Gripping Mechanism
เจาะลึกชิ้นส่วน "แขนหนีบเชือก" ที่ติดเข้ากับมอเตอร์ BO เพื่อดึงหุ่นยนต์ขึ้น

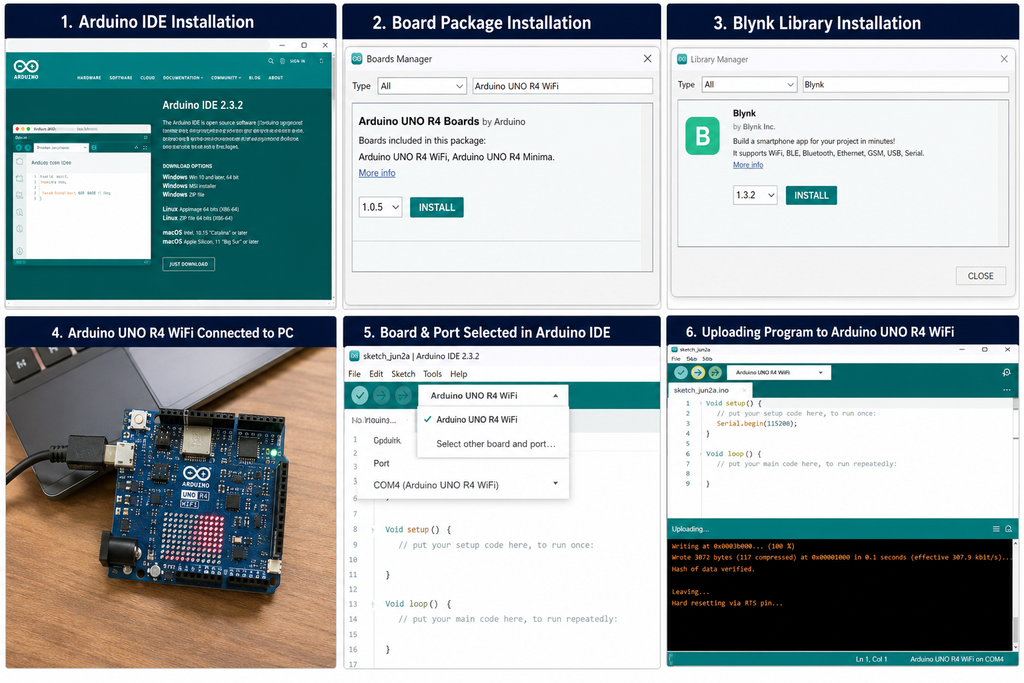

Circuit Wiring Diagram
ผังการต่อวงจรระหว่างบอร์ด Arduino UNO R4, ไดร์เวอร์ L298N และมอเตอร์

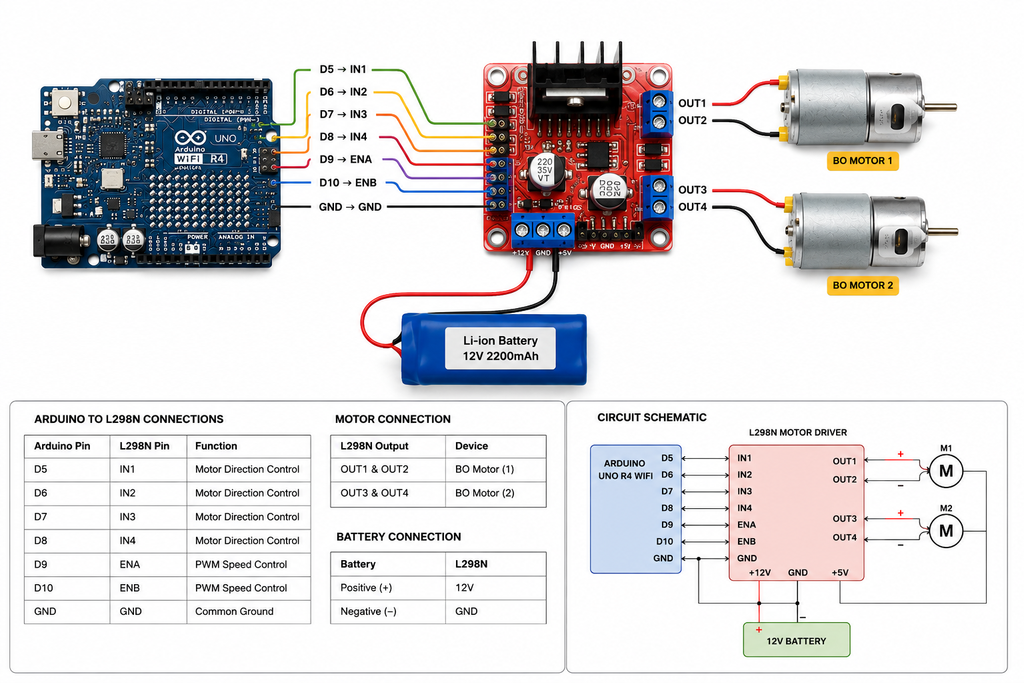

Blynk App Dashboard
หน้าตาการเซ็ตอัปหน้า Dashboard ในแอป Blynk เพื่อใช้ควบคุมหุ่นยนต์บนมือถือ
Arduino IDE Setup
ขั้นตอนการเตรียมบอร์ดและดาวน์โหลดไลบรารีในโปรแกรม Arduino IDE

🔗 คู่มือการประกอบฉบับเต็มและดาวน์โหลดโค้ด:

เนื่องจากโปรเจกต์นี้มีรายละเอียดการประกอบกลไกถึง 15 ขั้นตอน แอดมินแนะนำให้เพื่อนๆ เข้าไปอ่านคู่มือและดาวน์โหลดไฟล์ 3D จากหน้าเว็บต้นฉบับได้เลยครับ!

⚡ อุปกรณ์พร้อม ไอเดียพร้อม แล้วคุณล่ะพร้อมปั้นหุ่นยนต์สุดเฟี้ยวหรือยัง? ⚡

🛒 ช้อปบอร์ด Arduino UNO R4, มอเตอร์ และส่งปริ้นท์ 3D ที่ Globalbyte 💬 เข้าร่วมกลุ่มคอมมูนิตี้เมกเกอร์ แลกเปลี่ยนไอเดียสายโรบอท 📲 ปรึกษาโปรเจกต์และสั่งประเมินราคา 3D Print ฟรีผ่าน LINE OA
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้สรุปและเรียบเรียงมาจากโปรเจกต์ของเว็บไซต์ต่างประเทศ (Instructables) การทำงานของกลไกหุ่นยนต์ขึ้นอยู่กับคุณภาพการปริ้นท์ 3D และการต่อสายไฟของแต่ละบุคคล ผู้ที่สนใจประกอบตามควรศึกษา คู่มือต้นฉบับ อย่างละเอียด เพื่อป้องกันอันตรายจากการต่อวงจรมอเตอร์ผิดพลาดครับ!
