สร้าง LED Matrix Jukebox ภายใน 10 นาที

สร้าง LED Matrix Jukebox ภายใน 10 นาที

โปรเจค DIY สุดเจ๋งด้วย Grablo Board และ LED Matrix 64x32

📋ภาพรวม

โปรเจคนี้จะสอนวิธีสร้าง Animated LED Matrix Jukebox ด้วย Grablo Board (ESP32) และจอ LED Matrix ขนาด 64x32 พิกเซล ซึ่งสามารถแสดงภาพเคลื่อนไหว ข้อความ และเอฟเฟกต์สวยงามได้ภายในเวลาเพียง 10 นาที!

🛠️

  • Grablo Board (ESP32-based)
  • 64x32 LED Matrix Display (HUB75 interface)
  • Power Supply (5V, 4A recommended)
  • USB Cable สำหรับเชื่อมต่อและอัพโหลดโค้ด
  • Computer หรือ Laptop สำหรับการโปรแกรม

📖

LED Matrix Jukebox คือโปรเจคที่สร้างกล่องเพลงแบบ retro ด้วยจอ LED Matrix ขนาด 64x32 พิกเซล ซึ่งสามารถแสดงภาพเคลื่อนไหวและข้อความที่สวยงามได้ โดยใช้ Grablo Board ที่มี ESP32 เป็นตัวควบคุม

โปรเจคนี้ถูกสร้างขึ้นเพื่อแสดงให้เห็นถึงความสามารถของ Grablo Board ในการควบคุม LED Matrix และสร้างอุปกรณ์ที่สวยงาม น่าใช้งาน และสามารถทำได้ในเวลาเพียง 10 นาที

คุณจะได้สร้างกล่องเพลงที่สามารถแสดงภาพเคลื่อนไหว GIF, ข้อความที่เลื่อน, และเอฟเฟกต์ต่างๆ บนจอ LED Matrix พร้อมกับการควบคุมผ่าน Web Interface ที่ใช้งานง่าย

🎬

ดูวิดีโอด้านบนเพื่อดูการทำงานของ LED Matrix Jukebox

LED Matrix Jukebox

⚡

ขั้นตอนสั้นๆ:
  1. เชื่อมต่อ LED Matrix กับ Grablo Board
  2. เสียบ USB Cable และเชื่อมต่อกับคอมพิวเตอร์
  3. ดาวน์โหลดและอัพโหลดโค้ดจาก GitHub
  4. เชื่อมต่อ WiFi และเข้าสู่ Web Interface
  5. เริ่มใช้งาน!

🔧

ขั้นตอนที่ 1: เตรียมอุปกรณ์

รวบรวมอุปกรณ์ทั้งหมดที่กล่าวไว้ในส่วน Things และตรวจสอบให้แน่ใจว่า LED Matrix เป็นแบบ HUB75 interface

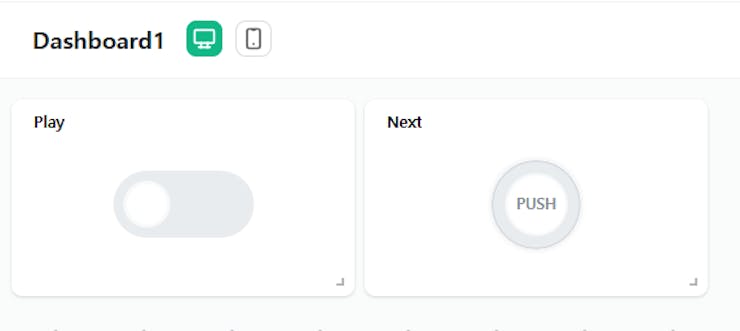

Setup

ขั้นตอนที่ 2: ติดตั้ง Arduino IDE และ Libraries

ดาวน์โหลด Arduino IDE และติดตั้ง ESP32 board support พร้อมกับ libraries ที่จำเป็น เช่น PxMatrix, Adafruit GFX

Arduino IDE

ขั้นตอนที่ 3: ต่อสายและเชื่อมต่ออุปกรณ์

ต่อสาย LED Matrix เข้ากับ Grablo Board ตามแผนผังที่ให้ไว้ และเสียบ Power Supply

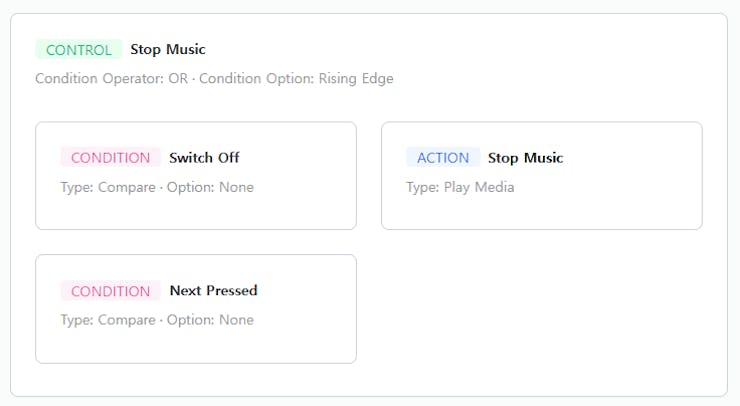

Wiring

ขั้นตอนที่ 4: อัพโหลดโค้ด

ดาวน์โหลดโค้ดจาก GitHub repository, แก้ไขค่า WiFi credentials, และอัพโหลดไปยัง Grablo Board

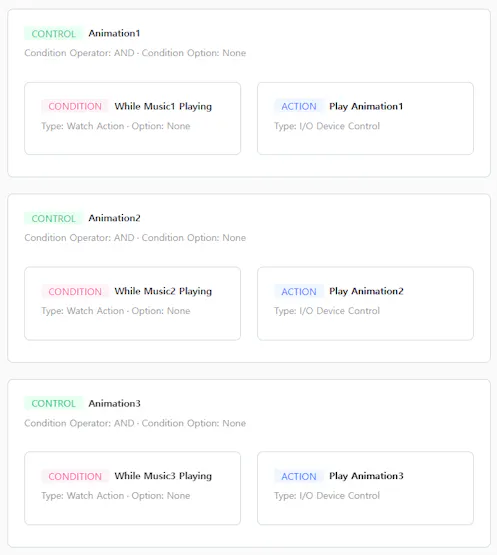

Upload Code

ขั้นตอนที่ 5: เชื่อมต่อ WiFi และทดสอบ

เปิด Serial Monitor เพื่อดู IP Address, เชื่อมต่อผ่าน Web Browser, และเริ่มทดสอบการแสดงผล

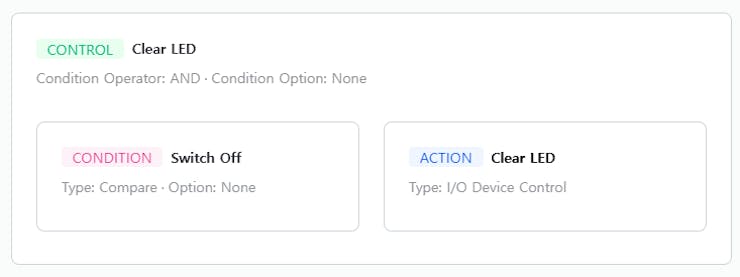

Web Interface

เสร็จแล้ว! ตอนนี้คุณมี LED Matrix Jukebox ที่ใช้งานได้แล้ว 🎉

🔌

Wiring Diagram

ดูแผนผังการต่อสายด้านบน LED Matrix จะเชื่อมต่อกับ Grablo Board ผ่านพอร์ต HUB75 และใช้ Power Supply ภายนอก 5V

🎥

ดูวิดีโอสอนแบบเต็มรูปแบบได้จากส่วน Demo ด้านบน ซึ่งจะแสดงทุกขั้นตอนการสร้างและการใช้งาน

🚀

  • เพิ่มการแสดงผล GIF animations มากขึ้น
  • ปรับแต่ง Web Interface ให้สวยงามยิ่งขึ้น
  • เพิ่มฟีเจอร์การควบคุมผ่าน Mobile App
  • สร้างเคสที่สวยงามสำหรับ LED Matrix
  • เชื่อมต่อกับ Music API เพื่อแสดงข้อมูลเพลงจริง

🔍

LED Matrix ไม่แสดงผล

ตรวจสอบการต่อสาย, แรงดันไฟ, และการตั้งค่าพินใน code

ไม่สามารถเชื่อมต่อ WiFi

ตรวจสอบ SSID และ Password ให้ถูกต้อง และดูว่า ESP32 อยู่ในระยะสัญญาณ WiFi

แสดงผลผิดเพี้ยน

ลองปรับค่า refresh rate หรือตรวจสอบ power supply ว่าให้กระแสเพียงพอ

📚

ตอบถามเพิ่มเติมได้ที่นี้


https://www.hackster.io/meetgrablo/animated-led-matrix-jukebox-in-10-min-a57533
