ไส้ในสุดซับซ้อนของกล้อง Canon 7D Mark II ที่ถูกรื้อเพื่อหาต้นตอของอาการเสีย
Wassup สายซ่อมและ Maker มือฉมังทุกคน! 🛠️ ความตื่นเต้นอย่างนึงของการช้อปปิ้งของพังๆ หรือ "ของตีเป็นอะไหล่ (For Parts)" ตามเว็บมือสอง คือการที่เราได้ลุ้นว่ามันจะพังหนักแค่ไหน บางทีคนขายบอกว่าพังยับเยินซ่อมไม่ได้แล้ว แต่ถ้าเรามีทักษะและมองเห็นจุดบกพร่องเล็กๆ น้อยๆ เราอาจจะปลุกชีพของหลักหมื่นในราคาหลักร้อยได้เลย!
นี่คือเรื่องราวของ Dieter Vansteenwegen ชายผู้กล้าเสี่ยงดวงซื้อกล้องโปรอย่าง Canon 7D Mark II ในสภาพพังยับเยินมาในราคาแค่ 180 ยูโร (ประมาณ 7,000 กว่าบาท) จากอีเบย์ เพื่อนำมาหาทางซ่อมด้วยวิชาอิเล็กทรอนิกส์ส่วนตัว!
วิเคราะห์อาการป่วย: กล้องรวนเพราะอะไร? 🔍
เมื่อของมาถึงมือ Dieter ก็เช็กอาการเบื้องต้น พบว่าอาการตรงตามที่คนขายบอกเป๊ะ:
- จอ LCD มืดสนิท และพอร์ต HDMI ไม่ส่งสัญญาณภาพใดๆ
- ระบบ Auto-focus (โฟกัสอัตโนมัติ) ไม่ทำงานเวลากดชัตเตอร์ครึ่งหนึ่ง
-
แต่... พอกดชัตเตอร์จมมิด กล้องดันถ่ายรูปได้ปกติ! แถมนานๆ ทียังมีข้อความแจ้งเตือนเด้งขึ้นจอ LCD ด้วย แสดงว่าตัวระบบหลักยังทำงานได้อยู่
ด้วยอาการผีเข้าผีออกแบบนี้ เขาเลยสันนิษฐานว่า ชิปประมวลผลหลักน่าจะยังรอด แต่อาจจะมีสัญญาณบางอย่างรบกวนระบบอยู่
รื้อเครื่องหาจุดบอดใน "ดงสายแพร" 🪛
ใครเคยแกะกล้องดิจิทัลจะรู้ดีว่ามันคือฝันร้ายชัดๆ! ข้างในเต็มไปด้วยสายแพร (Flatflex cables) แผ่นวงจร PCB เรียงซ้อนกัน และชิ้นส่วนยิบย่อยเต็มไปหมด Dieter เริ่มจากการพึ่งพาข้อมูลจากคอมมูนิตี้กล้องอย่าง Photo Parts UA และ Magic Lantern เพื่อเทียบแผนผังวงจร
จากการไล่ตามลายวงจรระบบ Auto-focus เขาพบว่า สัญญาณที่วิ่งไปหาชิป MPU มันเกิดอาการ "Floating (สัญญาณลอย)" ค้างอยู่ในสถานะ 'Active' ตลอดเวลา!
สายไฟเส้นเดียว (Bodge Wire) กู้ชีพ! ⚡
ต้นตอของสัญญาณลอยนี้ มาจากการที่ตัวต้านทานแบบ Pull-up ภายในชิปเกิดความเสียหาย (คาดว่าเจ้าของเก่าอาจจะไปต่อโมดูลทริกเกอร์แฟลชภายนอกที่ไม่มีวงจรป้องกันกระแสไฟ ทำให้ไฟกระชากเข้าบอร์ด)

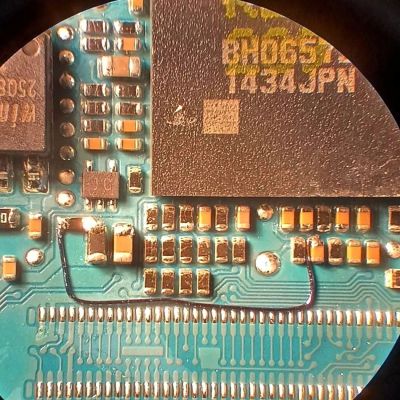

วิธีแก้สุดเก๋า: Dieter แก้ปัญหาด้วยการบัดกรีสายไฟเส้นเล็กๆ (Bodge wire) เพื่อทำตัวต้านทาน Pull-up 3.3V ภายนอก ชดเชยของเดิมที่พังไป... ผลลัพธ์คือ สัญญาณกลับมาเป็นปกติ และกล้อง Canon 7D Mark II ตัวนี้ก็ฟื้นคืนชีพกลับมาทำงานได้ 100% อีกครั้ง!
💡 ทักษะงานซ่อม เริ่มต้นได้ที่อุปกรณ์คู่ใจ!
โปรเจกต์นี้สอนให้รู้ว่า ทักษะการไล่วงจรและบัดกรี สามารถเซฟเงินได้มหาศาล! หากเพื่อนๆ สาย Maker กำลังหาซื้อ สายไฟ Jumper, หัวแร้ง/ตะกั่วบัดกรี, บอร์ดไมโครคอนโทรลเลอร์ต่างๆ หรือแม้แต่ต้องการ บริการรับปริ้นท์เคส 3D (3D Printing Service) เพื่อทำชิ้นส่วนซ่อมแซมฝาปิดแบตเตอรี่หรือฮูดเลนส์ที่แตกหัก แวะมาจัดอุปกรณ์ได้ที่ Globalbyte Shop เลยครับ! ทัก LINE OA มาปรึกษาก่อนได้เลย!
⚠️ คำเตือน: การแกะกล้อง DSLR อันตรายกว่าที่คิด!
การรื้อกล้อง DSLR ด้วยตัวเองมีความเสี่ยงสูงมาก นอกจากสายแพรจะขาดง่ายแล้ว ตัวเก็บประจุ (Capacitor) ของระบบแฟลช ภายในกล้องยังมีประจุไฟฟ้าแรงดันสูงสะสมอยู่ หากไปสัมผัสโดนอาจถูกไฟดูดอย่างรุนแรงได้ หากไม่มีความชำนาญ แนะนำให้ส่งช่างผู้เชี่ยวชาญนะครับ!
🔗 ข้อมูลอ้างอิงและจุดวาร์ป:
ใครอยากดูขั้นตอนการไล่วงจรอย่างละเอียด หรือภาพถ่ายเจาะลึกตอนรื้อกล้อง เข้าไปดูฝีมือของ Dieter ได้ที่นี่เลยครับ:
⚡ ปลุกชีพของพัง ให้กลับมาปังด้วยวิชาอิเล็กทรอนิกส์! ⚡
*Disclaimer (ข้อจำกัดความรับผิดชอบ): เนื้อหาบทความนี้ถูกเรียบเรียงและสรุปมาจากบล็อกงานซ่อม DIY ในต่างประเทศ การแก้ไขแผงวงจรด้วยการบัดกรี (Bodge wire) จำเป็นต้องมีทักษะในการอ่าน Schematic และใช้อุปกรณ์หัวแร้งที่ได้มาตรฐาน ความเสียหายที่เกิดขึ้นจากการรื้ออุปกรณ์ด้วยตนเองอาจทำให้หมดการรับประกันทันที โปรดใช้ความระมัดระวังและตรวจสอบข้อมูลเพิ่มเติมจาก
เว็บไซต์ต้นฉบับ ก่อนลงมือทำครับ!
