ฮายยยยชาว Maker สายสปอร์ต! ปกติเวลาเราตีกอล์ฟ ลูกกอล์ฟแบบเดิมๆ ตีออกไปแล้วก็จบกัน ไม่มีใครรู้ว่ามันหมุน (Spin) ด้วยความเร็วเท่าไหร่ ลอยไปทิศทางไหน หรือรับแรงกระแทกไปหนักแค่ไหน... แต่ในยุคที่ทุกอย่างเป็น Smart Device แบบนี้ ลูกกอล์ฟของเราก็ต้องสมาร์ทตามไปด้วยครับ!
วันนี้เราจะพาไปเจาะลึกโปรเจกต์ Smart Golf Ball Tracking System ที่ผสมผสานวิศวกรรมการออกแบบแผ่นปริ้นท์ (Custom PCB) ขนาดจิ๋ว เข้ากับเทคโนโลยีไร้สาย NRF และเฟิร์มแวร์แบบประหยัดพลังงาน เพื่อสร้างระบบวิเคราะห์ข้อมูลกีฬา (Sports analytics) แบบเรียลไทม์ที่ฝังตัวอยู่ "ข้างในลูกกอล์ฟ" เลยทีเดียว!
ภาพปก: แผงวงจร PCB ทรงกลมขนาดจิ๋วที่ถูกออกแบบมาเพื่อฝังลงในลูกกอล์ฟโดยเฉพาะ
ฮาร์ดแวร์ "ของมันต้องมี" (Components Used)
เพื่อที่จะยัดระบบลงไปในลูกกอล์ฟได้ อุปกรณ์ทุกอย่างต้อง "เล็กและประหยัดไฟที่สุด" ครับ โปรเจกต์นี้ใช้ชิ้นส่วนหลักๆ คือ:
-
nRF52: ชิปไมโครคอนโทรลเลอร์พร้อมระบบไร้สายในตัว (ตัวตึงเรื่องประหยัดแบต)
-
IMU Sensor & Magnetometer: เซนเซอร์จับการเคลื่อนไหว ความเร่ง และทิศทาง
-
BLE 5.0 Module: สำหรับเชื่อมต่อและส่งข้อมูลเข้ามือถือ
-
Custom 4-Layer PCB: แผ่นปริ้นท์ 4 เลเยอร์ออกแบบพิเศษทรงกลม
-
วงจรจัดการพลังงาน & วงจรชาร์จแบต: เพื่อให้ลูกกอล์ฟชาร์จซ้ำได้
💡 Globalbyte Trick & Services: โปรเจกต์ที่ต้องจำกัดพื้นที่แบบนี้ (Space-constrained applications) การใช้ชิปตระกูล nRF และเซนเซอร์ IMU (พวก Gyroscope/Accelerometer) คือคำตอบที่ใช่เลยครับ! หากเพื่อนๆ กำลังมองหาบอร์ดไมโครคอนโทรลเลอร์ขนาดจิ๋ว เซนเซอร์จับความเคลื่อนไหว หรือโมดูล Bluetooth (BLE) แวะมาเลือกช้อปสินค้าคุณภาพที่ร้าน Globalbyte ได้เลยครับ เรามีไอเทมเด็ดๆ ให้สายประดิษฐ์เพียบ!
ลูกกอล์ฟมันฉลาดได้ยังไง? (Working Principle)
หลักการทำงานคือ เมื่อวงจรได้รับพลังงาน ตัวไมโครคอนโทรลเลอร์บนบอร์ดจะคอยอ่านค่าการเคลื่อนไหวและตำแหน่งจากเซนเซอร์อย่างต่อเนื่องครับ เมื่อเราหวดลูกกอล์ฟออกไป ข้อมูลความเร่งและการหมุนจะถูกส่งผ่านคลื่นวิทยุ NRF หรือ BLE ไปยังอุปกรณ์รับสัญญาณ (เช่น สมาร์ตโฟน) แบบเรียลไทม์
เทคโนโลยีการสื่อสารแบบ NRF (Nordic Semiconductor) ถูกเลือกมาใช้เพราะมันกินไฟต่ำมากๆ (Low-power wireless transmission) ทำให้แบตเตอรี่ก้อนจิ๋วในลูกกอล์ฟสามารถใช้งานได้ยาวนาน เฟิร์มแวร์ (Firmware) ที่อยู่ข้างในก็ถูกปรับแต่ง (Optimize) มาอย่างดีให้ตอบสนองไว ใช้หน่วยความจำน้อย และจัดการพลังงานได้อย่างมีประสิทธิภาพสุดๆ

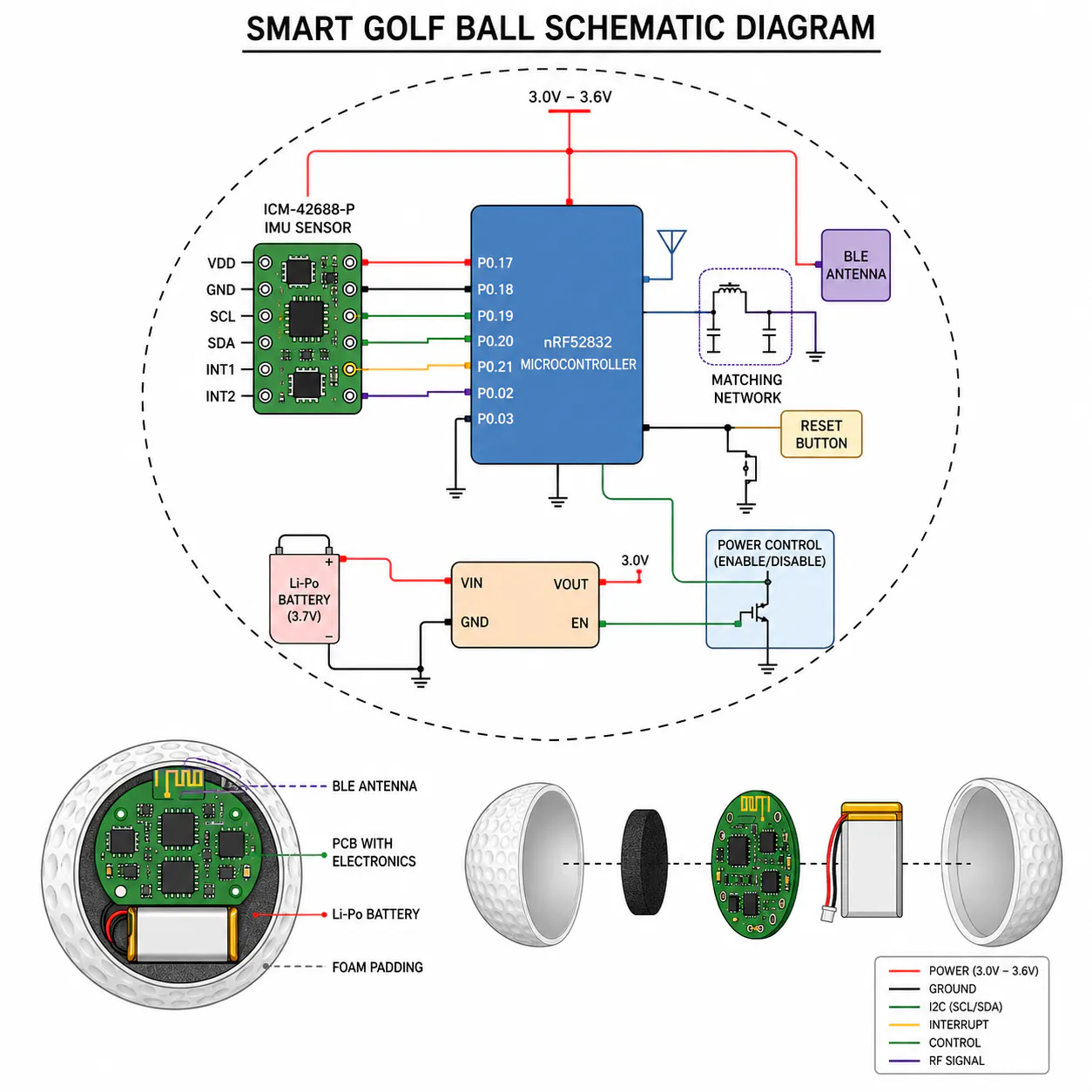

ผังการออกแบบวงจร (Schematic) ที่แสดงการเชื่อมต่อระหว่างชิป NRF และเซนเซอร์ต่างๆ
ความท้าทายและการต่อยอดในอนาคต
การสร้างฮาร์ดแวร์ขนาดเล็กจิ๋ว (Miniaturized embedded hardware) ไม่ใช่เรื่องง่ายครับ ผู้พัฒนาต้องเจอกับความท้าทายมากมาย ทั้งการจัดวาง Layout บน PCB ทรงกลมให้พอดี การรักษาความเสถียรของสัญญาณวิทยุในพื้นที่จำกัด และการทำให้อุปกรณ์มีน้ำหนักเบาที่สุดเพื่อไม่ให้กระทบต่อน้ำหนักมาตรฐานของลูกกอล์ฟ
โปรเจกต์นี้ได้รับการพัฒนาโดยผู้เชี่ยวชาญจากทีม NRF developer ซึ่งในอนาคต พวกเขาวางแผนที่จะต่อยอดเพิ่มฟีเจอร์เด็ดๆ เข้าไปอีก ไม่ว่าจะเป็น การฝัง GPS, การทำ Cloud Analytics Dashboard และการใช้ AI เข้ามาช่วยประเมินและปรับปรุงฟอร์มการตีกอล์ฟของเราให้เป๊ะยิ่งขึ้นครับ!
⚠️
คำแนะนำเพิ่มเติมจากเรา: เนื้อหาในโปรเจกต์นี้มีการใช้เทคนิคเชิงลึกด้านการออกแบบ PCB 4-Layer (ฮาร์ดแวร์ฝังตัว) และการเขียน Embedded Firmware แบบ Low-power (ใช้ภาษา C/C++ ร่วมกับ NRF SDK) ซึ่งมีความซับซ้อนและมีคำศัพท์เทคนิคค่อนข้างเยอะครับ
เราขอ
เชียร์ให้เพื่อนๆ เข้าไปอ่านคู่มือและแนวคิดการพัฒนาฉบับเต็มโดยตรง ที่เว็บไซต์
Smart Golf Ball (Digitalmonk) หรือเข้าไปโหลด Firmware ซอร์สโค้ดได้จาก
ไฟล์ Zip ต้นฉบับที่นี่ เลยครับ!
💡 แวะอ่านสักนิด: หากเพื่อนๆ ตามไปอ่านบทความภาษาอังกฤษ หรือลองแกะโค้ด Firmware แล้วรู้สึกว่ามันเข้าใจยาก แนะนำให้ก๊อปปี้ลิงก์บทความหรือไฟล์โค้ดไปให้ NotebookLM ของ Google ช่วยสรุปและอธิบายโครงสร้างการทำงานให้ฟังแบบง่ายๆ ได้นะครับ เครื่องมือนี้จะช่วยเป็นติวเตอร์ส่วนตัวให้สาย Maker อย่างเราได้ดีมากๆ เลยล่ะ!
🚀 สนุกกับไอเดีย IoT และอุปกรณ์สวมใส่ไปกับ Globalbyte!
ไม่ว่าคุณจะอยากทำลูกกอล์ฟอัจฉริยะ อุปกรณ์แทร็กกิ้ง หรือระบบสมาร์ทโฮม ขาดบอร์ดทดลอง เซนเซอร์ หรือชิ้นส่วนอะไร ทักมาให้เราจัดให้ได้เลย!
คำเตือน / ข้อมูลอ้างอิง: บทความนี้เป็นการสรุปและสกัดไอเดียมาจากต้นฉบับภาษาอังกฤษ การออกแบบ PCB ทรงกลมขนาดเล็กและการเขียน Firmware เพื่อประหยัดพลังงานบนชิป NRF มีความละเอียดอ่อนทางวิศวกรรม ขอแนะนำให้ตรวจสอบเอกสาร Data Sheet และคู่มือจากผู้พัฒนาโดยตรงก่อนนำไปผลิตจริงครับ
ที่มาต้นฉบับ: Smart Golf Ball Tracking System Using NRF (Hackster.io)
