สวัสดีเพื่อนๆ ชาว Maker, สายไอที และคนที่ชอบทำแกดเจ็ตพกพาสุดคิวท์ทุกคนครับ! 📱✨ เคยมีความรู้สึกอยากบันทึกเรื่องราวดีๆ หรือนับจำนวนสิ่งของรอบตัวแบบเรียลไทม์ไหมครับ? มีทฤษฎีจิตวิทยาบอกไว้ว่า การสร้าง **"Attitude of Gratitude"** หรือการหมั่นขอบคุณเรื่องดีๆ ในชีวิต จะช่วยให้พลังใจและความสุขของเราเพิ่มขึ้นอย่างน่าทึ่ง!

คุณ **Simon Carter** (`sncarter`) Maker สายฮีลใจ จึงได้ปั้นไอเดียแกดเจ็ตขนาดจิ๋วเพียง 1.8 x 2.2 นิ้ว ในชื่อ **"Gratitude Counter"** เครื่องนับจำนวนแบบพกพาไร้สาย โดยใช้ขุมพลังบอร์ดจิ๋ว **ESP32-C3 Super Mini** ร่วมกับจอ OLED และชาร์จแบตเตอรี่ในตัว ทุกครั้งที่คุณรู้สึกขอบคุณอะไรดีๆ ในวันนั้น แค่กดปุ่ม 1 ครั้ง จอก็จะนับตัวเลขเพิ่มขึ้นพร้อมคำว่า *"Thank You"* หรือจะนำไปดัดแปลงโค้ดไว้นับสต็อกสินค้า, นับจำนวนคนเข้างาน หรือนับสวดมนต์ก็ได้เหมือนกันครับ!

รายการอุปกรณ์ที่ต้องใช้ในโปรเจกต์ 🛠️📦

อุปกรณ์ทั้งหมดเน้นขนาดเล็กกะทัดรัด หาได้ง่าย และราคาประหยัดครับ:

• บอร์ดประมวลผลจิ๋ว **ESP32-C3 Super Mini** จำนวน 1 บอร์ด
• หน้าจอแสดงผล **SSD1306 OLED Display (128x64 I2C)** ขนาด 0.96 นิ้ว จำนวน 1 จอ
• โมดูลชาร์จแบตเตอรี่ลิเธียม **TP4056 Micro-USB / Type-C (5V 1A)** จำนวน 1 บอร์ด
• แบตเตอรี่ลิเธียมโพลิเมอร์แบบแบน **3.7V Li-Po Battery (400mAh)** จำนวน 1 ก้อน
• ปุ่มกดสวิตช์แบบกดติด-ปล่อยดับ (Small Pushbutton Switch) จำนวน 1 ตัว
• สวิตช์เลื่อนเปิด-ปิด (Small Sliding Switch) จำนวน 1 ตัว
• ตัวต้านทาน Resistor: 10kΩ จำนวน 3 ตัว และ 4.7kΩ จำนวน 3 ตัว
• คาปาซิเตอร์ Capacitor: 100µF จำนวน 1 ตัว
• แผ่นไข่ปลาอเนกประสงค์ (Prototyping Perfboard) ตัดขนาดจิ๋ว
• สายไฟเส้นเล็ก #30 AWG Wire Wrap Wire, น็อตเกลียวปล่อยขนาด 1/2 นิ้ว 4 ตัว และปืนกาวร้อน (Hot Glue)

กลโกงเทคนิควงจรอิเล็กทรอนิกส์เชิงลึก ⚡⚙️

การออกแบบวงจรเครื่องนับพกพาก้อนนี้ มีเทคนิคทางอิเล็กทรอนิกส์ที่สำคัญและควรระวังดังนี้ครับ:

• แรงดันไฟ GPIO 3.3V เท่านั้น: ชิป ESP32-C3 ไม่ทนแรงดันไฟ 5V บนขา GPIO ดังนั้นคุณสามารถต่อไฟแบตเตอรี่เข้าที่ขา **5V In** ของ ESP32-C3 ได้เพียงขาเดียวเท่านั้น ส่วนอุปกรณ์อื่นทั้งหมดต้องต่อเข้ากับขา **3.3V Out** ของ ESP32-C3 ครับ
• คาปาซิเตอร์ C1 (100µF) กันข้อมูลหาย: ช่วยหน่วงชะลออัตราการตกของแรงดันไฟเมื่อปิดสวิตช์หรือแบตอ่อน ทำให้ชิป ESP32-C3 มีเวลาพอที่จะบันทึกค่าตัวเลขนับล่าสุดลงหน่วยความจำ Flash ได้ทันก่อนไฟดับสนิท
• วงจรแบ่งแรงดัน (Voltage Divider R4 & R5): นำค่าแรงดันแบตเตอรี่มาหารครึ่งก่อนส่งเข้าขา ADC เพื่อวัดระดับแบตเตอรี่ เนื่องจากขา ADC ของ ESP32-C3 รับแรงดันวัดสเกลสูงสุดได้เพียง **2.5V - 2.7V** เท่านั้น (หากป้อนเกิน 2.5V ค่า ADC จะเพี้ยนทันที)
• ตัวต้านทาน Pull-Down และ Pull-Up: ใช้ R3 (10kΩ) ดึงสัญญาณปุ่มกดให้เป็น LOW เสมอเมื่อยังไม่กด และใช้ R1, R2 (4.7kΩ) เป็น Pull-up ดึงสายสัญญาณ I2C (SDA/SCL) เพิ่มความเสถียรของจอ OLED

ขั้นตอนการประกอบใส่เคส 3D Print 🧩🛠️

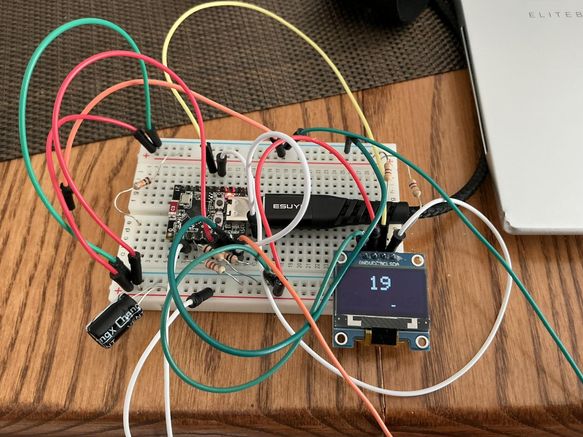

1. ทดลองต่อวงจรทั้งหมดบน Breadboard และแฟลชโค้ดทดสอบการทำงานให้เรียบร้อยก่อนประกอบจริง
2. ใช้ปืนกาวร้อนยึดหน้าจอ OLED SSD1306 เข้ากับช่องหน้าต่างเคสฝาหน้าเป็นอันดับแรก
3. เชื่อมต่อสายไฟ #30 AWG เข้ากับแผ่นไข่ปลาจิ๋วที่ใส่ R4, R5, C1 วางแนวตั้งชิดขอบเคส
4. วางแบตเตอรี่ Li-Po 3.7V ไว้ด้านล่าง แล้วยึดบอร์ดชาร์จ TP4056 ไว้ด้านบนโดยให้พอร์ต USB-C ตรงกับช่องชาร์จของเคส
5. ติดบอร์ด ESP32-C3 Super Mini ไว้ฝั่งตรงข้ามแผ่นไข่ปลา (ใช้เทปฉนวนพันด้านหลังป้องกันไฟฟ้าลัดวงจร) จากนั้นยึดปุ่มกด, สวิตช์เลื่อน แล้วขันน็อตปิดฝาหลังเคสเป็นอันเสร็จสิ้น!

รูปภาพส่วนประกอบ ผังวงจรอิเล็กทรอนิกส์ และคลิปการทำงานจริง 📸🎬

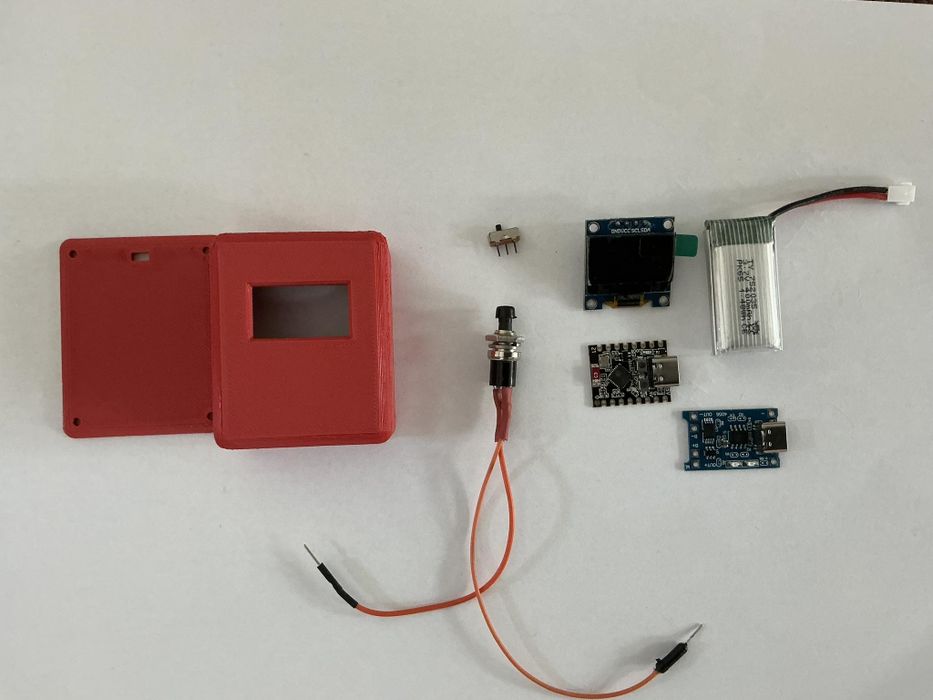

รายการอุปกรณ์ทั้งหมด: เคส 3D Print, บอร์ด ESP32-C3, จอ OLED, TP4056, แบตเตอรี่ Li-Po และสวิตช์

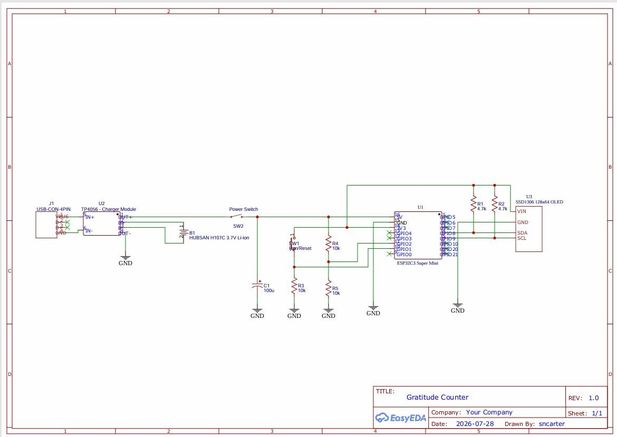

ผังวงจรอิเล็กทรอนิกส์ แสดงการเชื่อมต่อ ESP32-C3, จอ OLED, TP4056 และวงจรแบ่งแรงดัน R4/R5

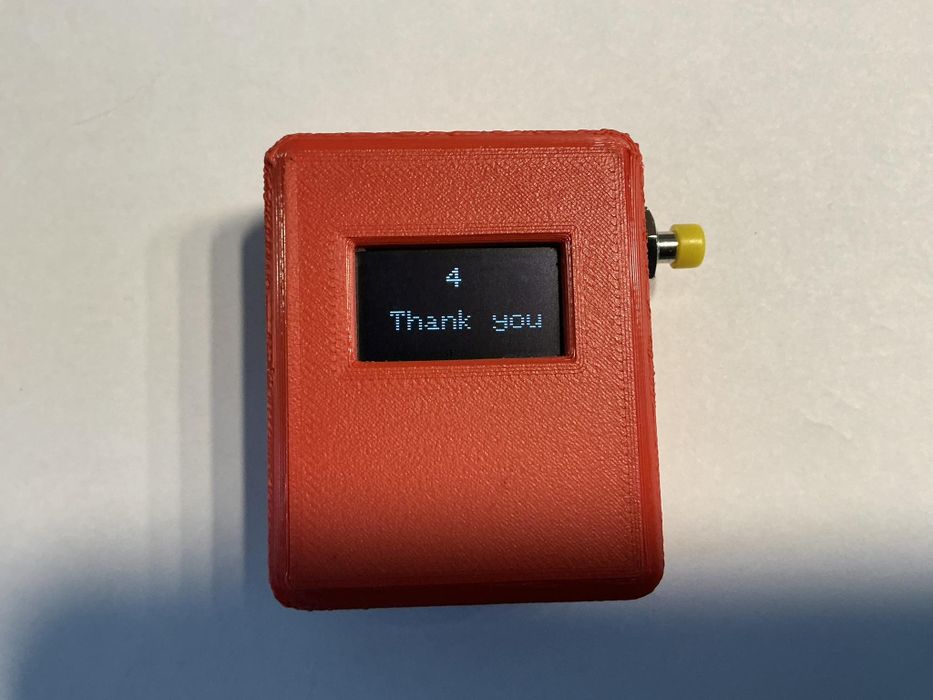

เครื่องนับพกพาประกอบเสร็จสิ้น พร้อมปุ่มกดด้านบนชวนใช้งาน

การจัดวางสายไฟและโมดูลต่างๆ ภายในกล่องเคส 3D Print

---

คลิปวิดีโอสาธิตการทำงานของ Small Hand Held Gratitude Counter 🎬

---

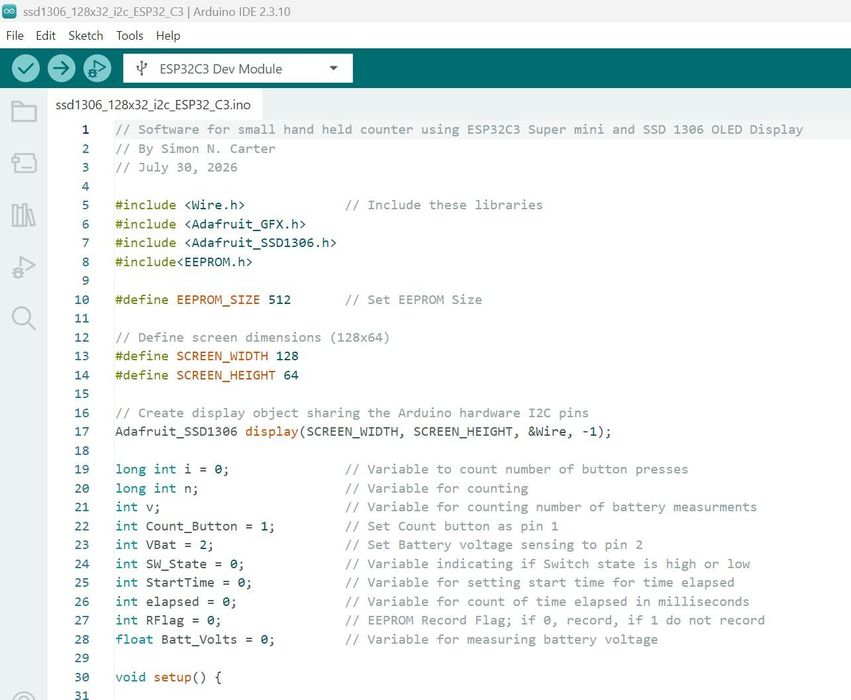

โค้ดตัวอย่าง Arduino (.ino) สำหรับนับจำนวนและวัดแบตเตอรี่บน ESP32-C3 💻

ตัวอย่างสคริปต์ Arduino C++ สำหรับบันทึกตัวเลขนับ และคำนวณระดับแรงดันแบตเตอรี่ขึ้นจอ OLED SSD1306:

// ตัวอย่างสคริปต์นับจำนวน และอ่านค่าแบตเตอรี่บน ESP32-C3 Super Mini
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

const int buttonPin = 3;  // ขาปุ่มกด
const int batteryPin = 0; // ขาอนาล็อกวัดแรงดันแบตเตอรี่ (ADC)

int count = 0;
int lastButtonState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(buttonPin, INPUT);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  updateDisplay();
}

float readBatteryVoltage() {
  int rawADC = analogRead(batteryPin);
  // คำนวณแรงดันสเกลแบตเตอรี่จากวงจรหารสอง (Voltage Divider R4/R5)
  float voltage = (rawADC / 4095.0) * 2.5 * 2.0;
  return voltage;
}

void updateDisplay() {
  display.clearDisplay();

  // แสดงผลคำขอบคุณ และตัวเลขนับ
  display.setTextSize(3);
  display.setCursor(45, 10);
  display.println(count);

  display.setTextSize(1);
  display.setCursor(35, 45);
  display.println("Thank You!");

  display.display();
}

void loop() {
  int buttonState = digitalRead(buttonPin);

  if (buttonState == HIGH && lastButtonState == LOW) {
    count++;
    updateDisplay();
    delay(200); // Debounce ป้องกันปุ่มเด้งซ้ำ
  }
  lastButtonState = buttonState;
}

Copy Code
